Регистраторы температуры и давления беспроводные MadgeTech серии 140 Методика поверки

МП №2411-0136-2016

Руководитель отдела госэталонов в области измерений давления ФГУП «ВНИИМ им. Д.И.Менделеева»

В.Н. Горобей

Руководитель отдела госэталонов в области теплофизических и температурных измерений

ФГУП «ВНИИМ им. Д.И.Менделеева

А.И. Походун

С ан кт- П етербург 2016 г.

Настоящая методика поверки распространяется на регистраторы температуры и давления беспроводные MadgeTech серии 140 модификации HiTempl40, PR140, PRTempl40 (далее - регистраторы). изготовленные компанией «MadgeTech. Inc.», США.

Регистраторы предназначены для измерений температуры различных сред; избыточного и абсолютного давления жидкостей и газов и записи результатов измерений с заданным интервалом времени во внутреннюю память прибора.

Методика устанавливает методы и средства первичной и периодических поверок.

Интервал между поверками 2 года.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

  • 1.1 Внешний осмотр (п.5.1);

  • 1.2 Опробование (п.5.2);

  • 1.3 Подтверждение соответствия программного обеспечения (п.5.3);

  • 1.4 Определение метрологических характеристик (п.5.4).

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки применяют следующие средства поверки:

  • - Термометры сопротивления эталонные ЭТС- 100, per. номер 19916-10;

  • - Преобразователь сигналов ТС и ТП прецизионный «Теркон», per. номер 23245-08:

  • - Жидкостные термостаты, диапазон воспроизведения температуры от минус 80 до 200 °C. нестабильность поддержания температуры ± 0,1 °C;

  • - Сосуд Дьюара с жидким азотом;

  • - Сухоблочный термостат ТС 1200, диапазон температуры от 100 до 1200 °C. нестабильность поддержания температуры ± 0,1 °C;

  • - Калибратор давления портативный Метран 501-ПКД-Р, диапазон измерений: от 0 до

1 МПа, класс точности 0,05, регистрационный номер 22307-09;

  • - Термогигрометр ИВА-6Н-КП-Д, диапазон измерений относительной влажности от 0 до 98 %. температуры от минус 20 до 60 °C, атмосферного давления от 700 до 110 гПа; погрешность измерений отн. влажности при (23,2)°С, от 0 до 90 % не более 2 % . от 90 до 98 % не более 3 %, температуры не более 0,3 °C, атмосферного давления не более 2.5 гПа

  • 2.2 Все основные средства измерений, применяемые при поверке должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.

Допускается применять вновь разработанные или находящиеся в обращении другие средства измерений, удовлетворяющие по точности требованиям настоящей методики и имеющие свидетельства о поверке.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают следующие требования безопасности:

При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на регистраторы температуры и давления беспроводные MadgeTech серии 140. имеющие необходимую квалификацию и аттестованные в качестве поверителей.

  • 4 УСЛОВИЯ ПОВЕРКИ

4.1. При проведении испытаний должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C       20 ±5

  • - относительная влажность, %, не более        80

  • - атмосферное давление, кПа                  101,3 +4,0

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу регистратора.

  • 4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы.

  • 4.2.1 Проверка наличия паспорта, свидетельства о предыдущей поверке, руководства по эксплуатации.

  • 4.2.2 Подготовка к работе поверяемого регистратора в соответствии с руководством по эксплуатации.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр

При проведении внешнего осмотра устанавливают:

  • - целостности регистратора (отсутствие трещин или вмятин на корпусе);

  • - соответствие комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

  • 5.2 Опробование

Установить программное обеспечение MadgeTech 4 на персональный компьютер (операционная система: ХР SP3/Vista/Windows 7/ Windows 8) с установленным ".Net 4.0 Framework", подключить базовую станцию. Установить регистратор в базовую станцию и проверить отображение измеряемой величины (температуры или давления) в соответствии с руководством по эксплуатации раздел 4.

Измеряемые значения температуры или давления должны быть близкими значениям п.4.1

  • 5.3 Подтверждение соответствия программного обеспечения

Идентификационные данные встроенного ПО проверяют только при первичной поверке.

  • 5.3.1 Для идентификации автономного ПО MadgeTech 4 во вкладке Файл активировать вкладку Опции, далее - О программе, в строке Версия - версия ПО MadgeTech 4.

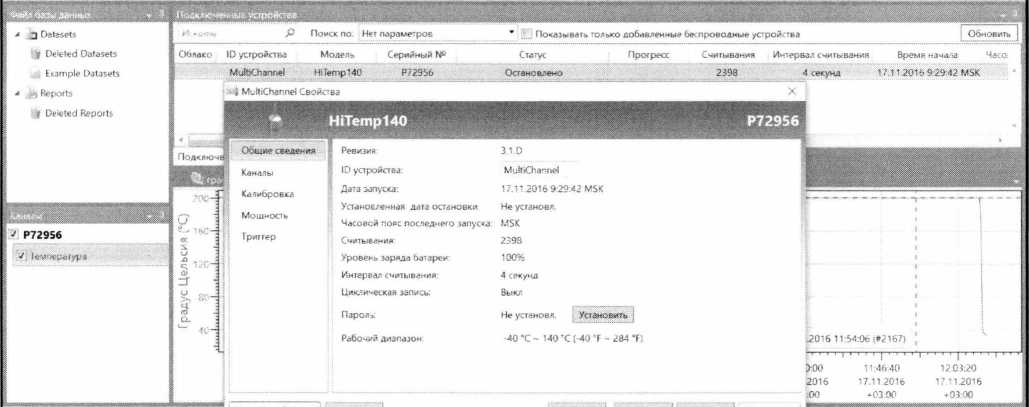

  • 5.3.2 Для идентификации встроенного ПО во вкладке Устройство, группе Информация, выбрать Свойства (станет активной после обнаружения подключенного беспроводного устройства), активировать вкладку Общие сведения, где в красном поле верхней строки указаны: фотография, наименование модификации, заводской номер и в строке Ревизия - версия ПО. (Приложение 2).

Результат проверки считается положительным, если на экране компьютера номер версии не ниже, указанного в описании типа.

  • 5.4 Определение метрологических характеристик

    • 5.4.1 Определение абсолютной погрешности регистраторов модификации НП етр 140

      • 5.4.1.1 Определение погрешности регистраторов без термочехла проводят сличением измерительного зонда регистратора, при размещении устройства в измеряемой среде, с эталонным ТС в пяти точках рабочего диапазона температуры от минус 40 до 140 °C (нижняя, верхняя и три точки внутри диапазона) в термостатах. Показания ТС считывают с преобразователя «Теркон», поверяемого регистратора посредством базовой станции с помощью ПО Madge Tech 4, установленного на компьютер. Время измерений эталонного и поверяемого СИ должно быть зафиксировано для последующего сопоставления. Измерения повторяют не менее трех раз.

Значения погрешности определяют как разность между средним значением поверяемого СИ и средним значением по показаниям эталонного СИ.

  • 5.4.1.2 Определение погрешности регистраторов при использовании корпуса в защитном герметичном чехле (исполнения HiTempl40-5.25-TSK, HiTempl40-5.25-TD-TSK. HiTempl40-7-TSK. HiTempl40-PT-l-TSK, HiTempl40-PT-5-TSK, HiTempl40FR-TSK, HiTempl40X2-TD-PT-l-TS, HiTempl40X2-TD-PT-5-TS, HiTempl40FP-TSK, HiTempl40X2-FP-TS, HiTempl40X2-TD-FP-TS. HiTempl40X2-FP-PT-l-TS, HiTempl40X2-FP-PT-5-TS) проводят сличением измерительного зонда регистратора с эталонным ТС погружением регистратора в термостат в контрольных точках п.5.4.1.1.

Примечание: При наличии вентилируемого чехла в термостат погружают только чувствительные элементы зондов регистратора (не менее 55 мм от конца зонда).

  • 5.4.1.3 Определение погрешности регистраторов при измерении удаленным зондом (исполнения HiTempl40-PT-l, HiTempl40-PT-5, HiTempl40FP, HiTempl40X2-FP. HiTempl40X2-TD-PT-1, HiTempl40X2-TD-PT-5, HiTempl40X2-TD-FP, HiTempl40X2-FP-PT-l, HiTempl40X2-FP-PT-5) проводят сличением удаленных зондов регистратора с эталонным ТС погружением чувствительных элементов зондов в термостат в контрольных точках п.5.4.1.1.

  • 5.4.1.4 Определение погрешности регистратора HiTempl40-M12 проводят сличением подключенного зонда с эталонным ТС в диапазоне измерений зонда при погружении их в термостат. Отклонение показаний от эталонного СИ не должно превышать погрешности, указанной в паспорте на подключаемый зонд.

Значения погрешности определяют как разность между средним значением поверяемого СИ и средним значением по показаниям эталонного СИ при сопоставлении времени измерений.

Результат поверки считают положительным, если значения погрешности находятся в пределах или равны, указанным в описании типа.

  • 5.4.2 Определение погрешности измерений регистраторов модификаций PR140. PRTempl40

    • 5.4.2.1 Определение приведенной к верхнему пределу погрешности по каналу избыточного давления

Проводят с использованием калибратора давления портативного Метран 501-ПКД-Р при 5 значениях давления при температуре п.4.1 данной методики при прямом и обратном ходе, достаточно равномерно распределенных в диапазоне измерений, включая верхнее и нижнее предельное значение давления.

К регистратору через переходник подключают калибратор Метран 501-ПКД-Р. давление плавно повышают и проводят измерение при заданных значениях. Скорость изменения давления не должна превышать 10 % диапазона измерений в секунду. При достижении верхнего предела измерений поверяемый регистратор выдерживают в течение 1 мин при этом давлении. После этого давление плавно понижают и проводят отсчитывание показаний при тех же значениях, что и при повышении давления. Фиксируют значения и время показаний эталонного СИ для сопоставления измеренных значений регистратором в таблице результатов измерений в компьютере с установленным ПО MadgeTech 4.

По полученным значениям для каждой точки во всем диапазоне измерений при прямом и обратном ходе определяют приведенную погрешность дР по формуле:

дР=          . 100 %                               !

р '

1 ВПИ

где:

Ритм ~ значения избыточного давления по показаниям поверяемого регистратора, кПа;

Р эт- значение избыточного давления, заданное по калибратору. кПа; Рвпи - значение верхнего предела измерений регистратора, кПа.

Результат поверки считается положительным, если значения погрешности находятся в пределах или равны: ± 0,6 %.

  • 5.4.2.2 Определение абсолютной погрешности по каналу температуры

Проводят сличением с эталонным ТС следующих значений температуры минус 20, 0, 50, 100, 140 °C в термостате по п.5.4.1.1.

Результат поверки считают положительным, если значения погрешности находятся в пределах или равны: ± 0,1 °C.

  • 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Дата___________________

ПРОТОКОЛ №____

первичной (периодической) поверки

Наименование

Тип ___________

Зав.№_______________________________________________________________

Г од выпуска_____

Предоставлен _________________

Место проведения поверки __________________________________________

Метод поверки: МП 2411-0136-2016 «Регистраторы температуры и давления беспроводные

MadgeTech серии 140. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность__%

Атмосферное давление__кПа

Поверка проведена с применением эталонных СИ:__________________________

Результаты внешнего осмотра:    _________________________________________

Результаты поверки:

аблица 1

Значение температуры по показаниям эталонного ТС, °C

Значение температуры по показаниям регистратора

ОШ стр] 40-7, °C

Абс. погрешность, °C

Допускаемая абс. погрешность, °C

минус 40

: 0.4

минус 20

и 0.4

0

•••t-«: i 4

м)

: IM

04 о

......0.1

аблица 2

Значение по показаниям эталонного СИ

Значение по показаниям поверяемого СИ

Приведенная погрешность, %

давление, кПа

при 20 °C, кПа

Выводы: Абсолютная (относительная для PR140 и канал давления PRTempl40) погрешность регистратора не превышает заявленных пределов.

Поверитель __________________________

Дата проведения поверки «___»___________________201_ г.
