Преобразователи «ПР» Методика поверки.

МП-040/05-2018

УТВЕРЖДАЮ

Настоящая методика поверки распространяется на преобразователи «ПР» (в дальнейшем - преобразователи), выпускаемые ООО «ЦПТР «АВАНТАЖ» г. Александров, Владимирской области и устанавливает методы их первичной поверки и при выпуске из производства, после ремонта и периодической поверки в условиях эксплуатации.

Интервал между поверками - 3 года.

1.3. Допускается проведение поверки на меньшем числе поддиапазонов измерений, в соответствии с письменным заявлением владельца СИ, оформленного в произвольной форме с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

1 Операции поверки

7.3. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Проверка электрической прочности и электрического сопротивления изоляции

6.3

+

-

4 Определение погрешности преобразователя с входным сигналом сопротивления постоянному току

6.3.1

+

+

5 Определение погрешности преобразователя с входным токовым сигналом

6.3.2

+

+

6 Определение погрешности преобразователя с входным сигналом напряжения

6.3.3

+

+

7 Оформление результатов

7

+

+

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается, а преобразователь бракуется.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.3

источник питания постоянного тока АКИП 1124, per. № 39934-08

вольтметр универсальный В7-78/2, per. № 69742-17

калибратор многофункциональный FLUKE 5080A, per № 52496-13

измерители параметров электробезопасности электроустановок MI 2094, per № 36055-07

прибор комбинированный Testo 622, per № 53505-13

допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1. При поверке преобразователей должны выполняться требования по безопасности, оговоренные в эксплуатационной документации на преобразователь, используемые эталоны и общие требования электробезопасности.

  • 3.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

4 Условия поверки

Условия поверки: температура окружающей среды, °C                            от +15 до +25

диапазон относительной влажности окружающей среды, %        от 30 до 80

атмосферное давление, кПа                                       101,3 ± 4,0

мм рт.ст.                                  760 ±30

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить свидетельства о поверке, либо наличие поверительных клейм и даты последующей поверки на все используемые эталоны.

  • 5.3 Подготовить поверяемый преобразователь и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

  • 5.4 Перед определением погрешности преобразователи должны успешно пройти все тесты самодиагностики.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие преобразователей следующим требованиям:

соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - преобразователь не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Преобразователь считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование преобразователя, в соответствии с руководством по эксплуатации.

  • 6.2.2. Опробование проводят во всех режимах работы, в которых проводится поверка. Схема подключения преобразователя представлена в приложении А настоящей

методики

Результаты опробования считаются положительными, если:

  • - все имитируемые параметры передаются на выход на эталонный измерительный прибор или отображаются на индикаторе преобразователя;

значения имитируемых параметров увеличиваются/уменыпаются при увеличении/уменыпении значения имитирующего сигнала (напряжения, тока, сопротивления).

  • 6.3 Проверку сопротивления изоляции производят измерителем параметров электробезопасности электроустановок MI2094.

При этом измеряют сопротивление изоляции между контактами N и РЕ, L и РЕ. Отсчёт показаний должен производиться по истечении 1 мин, после приложения напряжения.

Результаты испытаний считаются положительными, если значение электрического сопротивления не менее 20 МОм.

  • 6.4 Определение метрологических характеристик

Определение приведенной погрешности преобразователей

Определение приведенной погрешности производится путём измерения разности входного и выходного сигналов, и вычисления по следующей формуле:

С - С„

6 = ---") 100 %

г

Где Сизм - измеренное значение выходного сигнала (В, мА,Ом);

Сэт - заданное значение выходного сигнала (В, мА, Ом);

Сдиап - диапазон преобразования сигнала, Сдиап Cmax"Cmin

При испытании задается 5-6 значений сигналов напряжения, тока, сопротивления, равномерно распределенных в диапазоне работы преобразователя. Для каждого заданного сигнала проводится по три измерения.

  • 6.4.1 Определение приведенной погрешности преобразователя с входным сигналом напряжения в диапазоне от 0 до 100 В*.

Калибратор многофункциональный и контрольный вольтметр подключают к преобразователю. Подают напряжение от эталонного источника питания на преобразователь и снимают показания по цифровому индикатору и аналоговому выходу в соответствии с процедурой.

Результаты испытаний считаются положительными, если значение погрешности преобразователя находится в пределах ±0,1% (± 0,2% для БИБ-0 Ш1-ГР).

  • 6.4.2 Определение приведенной погрешности преобразователя с входным сигналом тока в диапазоне от 0 до 100 мА*.

Калибратор многофункциональный и контрольный вольтметр подключают к преобразователю. Подают ток от эталонного источника питания на преобразователь и снимают показания по цифровому индикатору и аналоговому выходу в соответствии с процедурой.

Результаты испытаний считаются положительными, если значение погрешности преобразователя находится в пределах ± 0,1% (± 0,2% для БИБ-0IUI-ГР, (± 0,25% БИ-ПТП2(4), ТРП-2П-2ГР, ТРП-4П-4ГР, ТП-2АП-2ГР, ТП-4АП-4ГР).

  • 6.4.3. Определение приведенной погрешности преобразователя с входным сигналом сопротивления постоянному току в диапазоне от 40 до 200 Ом*.

Калибратор многофункциональный и контрольный вольтметр подключают к преобразователю. Подают напряжение от эталонного источника питания на преобразователь и снимают показания по цифровому индикатору и аналоговому выходу в соответствии с процедурой.

Результаты испытаний считаются положительными, если значение погрешности преобразователя находится в пределах ±0,1% (± 0,25% для БИБ-01 TS-ГР).

* точные характеристики входных и выходных сигналов, пределы допускаемой основной погрешности на каждую модель приведены в приложении Б.

Примечание - функции преобразования входной и выходной физических величин определяются для каждого преобразователя, исходя из его параметров. Например, входная величина (X) - напряжения постоянного тока в диапазоне от 0 до 10 В. Выходная величина (У) - сила постоянного тока в диапазоне 4-20 мА. Тогда функция преобразования данного преобразователя имеет вид У=1,6Х±4 и может быть представлена в виде таблицы значений:

Поверяемые точки, % от диапазона показаний

Значение входной величины, В

Номинальное значение выходной величины, мА

0

0

4

25

2,5

8

50

5

12

75

7,5

16

100

10

20

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается "Свидетельство о поверке" и(или) наносится знак поверки в паспорт.

  • 7.3. Если преобразователь по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное)

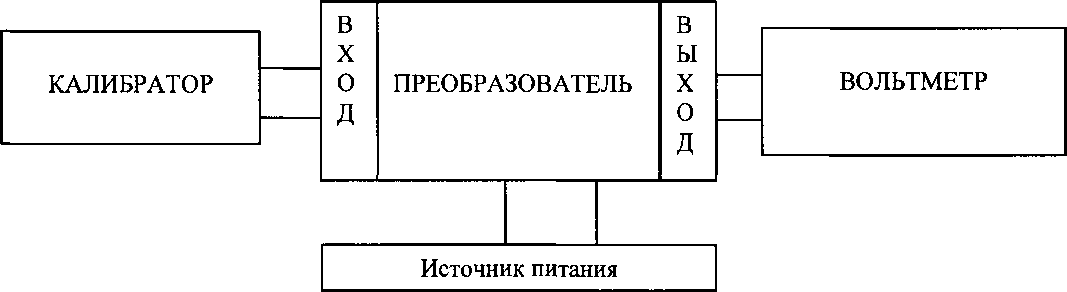

Схема подключения преобразователей ПР.

Приложение Б

(обязательное)

Диапазоны входных и выходных сигналов.

Наименование модификации

Количество каналов,

шт

Виды входного сигнала

Виды выходного сигнала

Формула преобразования сигнала

БИБ-ОНИКС-01

1 аналоговый с вариантами преобразований

от 4 до 20 мА от 0 до 0,1В от 40 до 200 Ом

от 4 до 20 мА

1вых = 1вх;

т      1Л«и«х+0,О4

1вых=----------;

10 .       Rax

1вых=----

10000

БИБ-0 ПН-ГР

1 аналоговый

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-02ЮЯ-ГР

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-0 Ш1-ГР

1 аналоговый (варианты вх. сигнала)

от 0(1) до 5 мА от 0(0,4) до 2 В

от 0(4) до 20 мА

1вых=4*1вх; ,       U1X

1вых=--

100

БИБ-02Ю-ГР

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-02Ю-ГРМ

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-021-ГР

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИБ-021-ГРМ

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИБ-021Я-ГР

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИБ-021Я-ГРМ

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-ЭГР-2/(1; 2; 3; 4)

1 аналоговый с

разветвлением на 2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИБ-0 ITS-ГР

1 аналоговый

от 40 до 200 Ом

от 4 до 20 мА

,      0,8»R»x+40

1вых=--------

10

БИ-021-ГР(П)

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИ-DATM

1 аналоговый

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИ-КТ2

1 аналоговый

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИ-АГ-21

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

БИ-АГ1/1; 2

1 аналоговый: без разветвления : /1; с разветвлением на 2: /2

от 0(2) до 10 В

от 0(2) до 10 В

ивых = Ubx

БИ-АГ2/1;2

1 аналоговый: без разветвления : /1; с разветвлением на 2: /2

от 0(1) до 5 В

от 0(4) до 20 мА

,      4*U«x

1вых=----

1000

БИ-АГЗ/1;2

1 аналоговый: без разветвления : /1; с разветвлением на 2: /2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИ-АГ4/1;2

1 аналоговый: без разветвления : /1; с разветвлением на 2: /2

от 4 до 20 мА

от 0 до 10 В

1000* 1«—4

Ubeix-

14

БИ-А1

1 аналоговый

от 0(4) до 20 мА

от 0(1) до 5 В

1000*1»

Ubhx=------

4

БИ-А2

1 аналоговый

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

БИ-ПТП2(4)

2 (4) аналогового

от 4 до 20 мА

от 4 до 20 мА

1вых= 1вх

ТРП-1-4-1

1 аналоговый с

разветвлением на 4

от 0(4) до 20 мА

0-20/4-20 мА

1вых = 1вх

ТРП-1-4-2

1 аналоговый с

разветвлением на 4

от 0 до 20 мА

от 4 до 20 мА

1вых = 0,8* 1вх+4

ТРП-1-4-3

1 аналоговый с

разветвлением на 4

от 0 до 20 мА

от 5 до 25 мА

1вых =1вх+5

ТРП-1-2ГР-1

1 аналоговый с

разветвлением на 2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

ТРП-1-2ГР-2

1

1 аналоговый с

разветвлением на 2

от 0 до 20 мА

от 4 до 20 мА

1вых = 0,8* 1вх+4

ТРП-1-2ГР-3

1 аналоговый с

разветвлением на 2

от 0 до 20 мА

от 5 до 25 мА

1вых =1вх+5

ТРП-1-2ГРИ

1 аналоговый с

разветвлением на 2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

ТРП-2П-2ГР

2 аналогового

от 4 до 20 мА

от 4 до 20 мА

1вых - 1вх

ТРП-4П-4ГР

4 аналогового

от 4 до 20 мА

от 4 до 20 мА

1вых= 1вх

ТП-2АП-2ГР

2 аналоговых

от 4 до 20 мА

от 4 до 20 мА

1вых= 1вх

ТП-4АП-2ГР

2 аналоговых

от 4 до 20 мА

от 4 до 20 мА

1вых = 1вх

МБ-ПРС02ГР-01

2 аналоговых

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

МБ-ПРС02ГР-02

2 аналоговых

от 0 до 20 мА

от 4 до 20 мА

1вых = 0,8* 1вх+4

МБ-ПРС02ГР-03

2 аналоговых

от 4 до 20 мА

от 0 до 20 мА

1хх-4

[вых— _ _

0.3.

МБ-ПРС02ГР-04

2 аналоговых

от 0(1) до 5 В

от 0(4) до 20 мА

4*U«x

1вых=----

1000

МБ-ПРС02ГР-05

2 аналоговых

от 0 до 5 В

от 4 до 20 мА

,      3,2»Usx+4

1вых=-------

1000

МБ-ПРС02ГР-06

2 аналоговых

от 0(2) до 10 В

от 0(4) до 20 мА

,       2<Uix

1вых=----

1000

МБ-ПРС02ГР-07

2 аналоговых

от 0 до 10 В

от 4 до 20 мА

1вых

1.6«и»х+4

1000

МБ-ПРС02ГР-08

2 аналоговых

от 0 до 5 В отО до 10 В

от 0 до 5 В отО до 10 В

Ubbix =Ubx

МБ-ПРС02ГР-09

2 аналоговых

от 0(1) до 5 В

от 0(2) до 10 В

ивых=2*ивх

МБ-ПРС02ГР-10

2 аналоговых

от 0(2) до 10 В

от 0(1) до 5 В

U*x

Ubbix=

2

ТРП-1-1А/1П-ГР(~)

1 аналоговый с

разветвлением на 2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

ТРП-1-2ГР(~)

1 аналоговый с

разветвлением на 2

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

ТРП-1-4-1(~)

1 аналоговый с

разветвлением на 4

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых= 1вх

ТРП-1-4-2(~)

1 аналоговый с

разветвлением на 4

от 0 до 20 мА

от 4 до 20 мА

1вых = 0,8* 1вх+4

ТРП-1-2ГР-П

1 аналоговый с

разветвлением на 2

от 0 до 20 мА

от 0(4) до 20 мА

1вых = 1вх

ТРП-1-4 ГР-01

1 аналоговый с

разветвлением на 4

от 0(4) до 20 мА

от 0(4) до 20 мА

1вых = 1вх

ТРП-1-4ГР-02

1 аналоговый с разветвлением на 4

от 0(1) до 5 В

от 0(4) до 20 мА

,      4*U»x

1вых=----

1000

ТРП-1-4ГР-03

1 аналоговый с

разветвлением на 4

от 0(2) до 10 В

от 0(4) до 20 мА

,      2«U>x

1вых=----

1000

ТРП-1-4 ГР-04

1 аналоговый с

разветвлением на 4

от 0(4) до 20 мА

от 0(1) до 5 В

..       1вх* 1000

ивых=------

4

ТРП-1-4ГР-05

1 аналоговый с

разветвлением на 4

от 0(2) до 10 В

от 0(1) до 5 В

Овх

ивых= —

2

ТРП-1-4ГР-06

1 аналоговый с

разветвлением на 4

от 0(2) до 10 В

от 0(2) до 10 В

ивых= Ubx

ТРП-1-4ГР-07

1 аналоговый с

разветвлением на 4

от 4 до 20 мА

от 4 до 20 мА

1вых = 1вх

ТРП-1-4ГР-08

1 аналоговый с

разветвлением на 4

от 1 до 5 В

от 4 до 20 мА

,      4*Ubx

1вых=----

1000

ТРП-1-4ГР-09

1 аналоговый с

разветвлением на 4

от 2 до 10В

от 4 до 20 мА

,      2«Uix

1вых=---Т

100<

ТРП-1-4ГР-10

1 аналоговый с

разветвлением на 4

от 0 до 5 В

от 4 до 20 мА

3,2»Uix+4

1вых=-------

1000

ТРП-1-4ГР-11

1 аналоговый с

разветвлением на 4

от 0 до 10 В

от 4 до 20 мА

1,6*Ubx+4

1вых=-------

1000

ТРП-1-4ГР-12

1 аналоговый с

разветвлением на 4

от 0 до 20 мА

от 0 до 20 мА

1вых= 0,8*1вх+4

ТРП-1-2ГР1Л

2 аналоговых

от 0 до 5 мА от 0 до 20 мА от 0 до 100 мА

от 0 до 2 В от 0 до 5 В от 0 до 10 В от 0 до 100 В

от 0 до 20 мА от 0 до 10В

1вых = 4*1вх; 1вых = 1вх;

,        IBS

1вых= —;

5

1вых= 10*Ubx;

1вых = 4*Ubx;

1вых = 2*Ubx; ,      Ubx

1вых=---;

5

Ubbix=2*Ibx;

Ibs

Ubbix= —;

2

Ubbix= —;

10

Ubbix=5*Ubx;

Ubbix=2*Ubx; Ubbix=Ubx;

Ubbix=

3JQ

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
