Методика поверки «ГСИ. Газоанализаторы многокомпонентные МАГ-6» (МП-242-2019-2016)

*

УТВЕРЖДАЮ

Директор

.И. Менделеева"

•ь № 15 >016 г.

Государственная система обеспечения единства измерений Газоанализаторы многокомпонентные МАГ-6 Методика поверки. МП-242-2019-2016

4

Руководитель научно-исследовательского отдела государственных эталонов в области физико-хи         измерений

ФГУП "В

г. Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на газоанализаторы многокомпонентные МАГ-6 (далее - газоанализаторы), выпускаемые ЗАО “ЭКСИС” (Москва, г. Зеленоград) и ОАО «ПРАКТИК-НЦ» (Москва, г. Зеленоград), и устанавливает методику их первичной поверки до ввода в эксплуатацию и после ремонта, а также периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1.1   При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.

Таблица 1 - Операции поверки

1.2 При получении отрицательных результатов при проведении той или иной операции,

поверка газоанализатора прекращается.

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.1   При проведении поверки необходимо соблюдать требования безопасности, предусмотренные действующими "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", “Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением”, и указаниями по технике безопасности, приведенными в эксплуатационной документации на средства поверки и поверяемые газоанализаторы.

• 3.2   Не допускается сбрасывать ГС в атмосферу рабочих помещений; помещение должно быть оборудовано приточно-вытяжной вентиляцией.

К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы: ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6П-К. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 ПТ. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-П. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт» (в зависимости от исполнения) и прошедшие необходимый инструктаж.

- Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС, к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C относительная влажность окружающего воздуха, % атмосферное давление, кПа

• 5.1   Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность газоанализатора в соответствии с его эксплуатационной документацией (при первичной поверке);

• 2) подготавливают газоанализатор к работе в соответствии с требованиями раздела «Подготовка прибора к использованию» документов ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 ПК. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Т. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 СП. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт» (в зависимости от исполнения);

• 3) проверяют наличие паспортов и сроки годности ГС;

• 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы -2 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунках Б.1 и Б.2 Приложения Б.

• 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

• -     отсутствие механических  повреждений (царапин, вмятин и др.), влияющих на

работоспособность газоанализатора;

• -     наличие маркировки газоанализатора согласно разделу «Маркирование, пломбирование, Упаковка» документов ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-К. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Т. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-П. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт» (в зависимости от исполнения);

• -     исправность органов управления.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

• 6.2   Опробование

  • 6.2.1 Проверка функционирования газоанализатора

Проверку функционирования газоанализатора проводить в следующем порядке:

• -    включить газоанализатор в соответствии с указаниями раздела «Подготовка прибора к использованию» документов ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-К. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Т. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-П. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт» (в зависимости от исполнения), после чего должен включиться дисплей;

• -    на дисплее отобразится режим тестирования, после которого газоанализатор перейдёт в режим измерений.

Результат проверки функционирования газоанализатора считают положительным, если по окончании времени прогрева газоанализатор переходит в режим измерений и отсутствуют сообщения об отказах и неисправности.

• 6.2.2 Проверка установленных значений порогов срабатывания сигнализации

Войти в основное пользовательское меню из режима измерений в соответствии с указаниями раздела «Режимы работы и настройки прибора» документов ТФАП.468166.002-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Д. Руководство по эксплуатации и паспорт», ТФАП.468166.002-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6П-К. Руководство по эксплуатации и паспорт», ТФАП.468166.002-03 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 П-Т. Руководство по эксплуатации и паспорт», ТФАП.468166.003-01 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-П. Руководство по эксплуатации и паспорт», ТФАП.468166.003-02 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 С-Х(-В). Руководство по эксплуатации и паспорт», ТФАП.468166.004 РЭ и ПС «Газоанализатор многокомпонентный МАГ-6 исполнение МАГ-6 Т-Х(-В). Руководство по эксплуатации и паспорт» (в зависимости от исполнения).

Перейти в режим отображения порогов срабатывания сигнализации.

Результат проверки считают положительным, если значения порогов сигнализации соответствуют указанным в паспорте газоанализатора.

• 6.2.3  Проверка герметичности газового тракта (только для исполнений с принудительным отбором пробы)

Проверку герметичности газового тракта производят в следующей последовательности:

• -    на входной штуцер газоанализатора (измерительного преобразователя) надевают заглушку;

• -    к выходному штуцеру подсоединяют вход ручного пробозаборного устройства типа УЗГП-З («мех резиновый»);

• -    сжимают резиновую грушу УЗГП-З до предела и отпускают.

Результаты проверки считают положительными, если УЗГП-З не восстанавливает первоначальную форму за 3 мин.

• 6.2.4 Проверку производительности встроенного компрессора (только для исполнений с принудительным отбором пробы)

Проверку производительности встроенного компрессора производят в следующей последовательности:

а) подсоединяют к штуцеру «вход» газоанализатора ротаметр типа РМ-А-0,063 ГУЗ или аналогичный

б) включают прибор или встроенный побудитель расхода (в зависимости от исполнения);

в) фиксируют установившиеся показания по шкале ротаметра.

Результаты проверки считают положительными, если значение расхода анализируемой среды, обеспечиваемое газоанализатором, лежит в пределах (0,3 ± 0,2) дм³/мин.

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1  Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

• 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО, установленного в газоанализатор (в зависимости от модификации и исполнения отображается на дисплее при включении электрического питания или доступно для просмотра через меню газоанализатора);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

• 6.3.3  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора производят в следующей последовательности:

а) собирают газовую схему, представленную на рисунке Б.1 или Б.2 (Приложение Б) в зависимости от способа отбора пробы (диффузионный или принудительный);

б) на вход газоанализатора (или измерительного преобразователя) подают ГС (Приложение А, в зависимости от диапазона измерений поверяемого газоанализатора) в последовательности:

• - при первичной поверке:

• - №№ 1-2-3-2-1-3 - если в Приложении А указано 3 точки поверки;

• - №№ 1-2-3-4-3-2-1-4 - если в Приложении А указано 4 точки поверки;

• - при периодической поверке

• - №№ 1 - 2 - 3 - если в Приложении А указано 3 точки поверки;

• - №№ 1 - 2 - 3 - 4 - если в Приложении А указано 4 точки поверки.

Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.

Расход ГС устанавливают вентилем точной регулировки:

• - равным (0,3 ±0,1) дм³/мин для исполнений с диффузионным отбором пробы;

• - для исполнений принудительным отбором пробы так, чтобы расход газа на линии сброса был на уровне (0,1 - 0,3) дм³/мин.

в) фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

г) значение основной абсолютной погрешности газоанализатора объемная доля определяемого компонента, %, или массовая концентрация определяемого компонента, мг/м³, рассчитывают по формуле

^ = Ct- Cf,                                  (1)

где Ci -установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, %, или массовая концентрация определяемого компонента, мг/м³;

Cf - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля, %, или массовая концентрация, мг/м³

д) значение основной относительной погрешности газоанализатора 6i, %, рассчитывают по формуле

6_f=^-100 (2)

д) повторить операции по пп. б) - г) для всех измерительных каналов (измерительных преобразователей) поверяемого газоанализатора.

Результаты испытания считают положительными, если основная погрешность газоанализатора по всем измерительным каналам не превышает пределов, указанных в таблице В.1 Приложения В.

• 6.4.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (если в Приложении А указано 3 точки поверки) или ГС № 3 (если в Приложении А указано 4 точки поверки) (Приложение А, в зависимости от диапазона измерений и определяемого компонента поверяемого газоанализатора).

Значение вариации показаний газоанализаторов т9д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

4о ’

(3)

где Cf, С2 - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, %;

4₀      - пределы допускаемой основной абсолютной погрешности газоанализатора по

поверяемому измерительному каналу в точке поверки 2, объемная доля определяемого компонента, %.

Значение вариации показаний газоанализаторов в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

(4)

где 8₀      - пределы допускаемой основной относительной погрешности газоанализатора по

поверяемому измерительному каналу в точке поверки 3, %.

Результат испытания считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 ив следующем порядке:

а) на вход газоанализатора подают ГС № 3 (если в Приложении А указано 3 точки поверки) или ГС № 4 (если в Приложении А указано 4 точки поверки) (Приложение А, в зависимости от диапазона измерений поверяемого газоанализатора), фиксируют установившиеся показания газоанализатора;

б) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;

в) подают на вход газоанализатора ГС № 1, фиксируют установившиеся показания газоанализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной абсолютной погрешности;

г) подают на вход газоанализатора ГС № 3 или ГС № 4, включают секундомер и фиксируют время достижения значения, рассчитанного в п. б).

Результаты испытания считают положительными, если время установления показаний по всем измерительным каналам не превышает пределов, указанных в таблице В.1 Приложения В.

• 7.1    При проведении поверки газоанализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении Г.

• 7.2    Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к эксплуатации.

• 7.3    Положительные результаты поверки оформляют знаком поверки и (или) свидетельством о поверк, и (или) записью в паспорте (формуляре), заверяемой подписью поверителя и знаком поверки согласно Приказу Минпромторга 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

• 7.4    Знак поверки наносится на лицевую сторону свидетельства о поверке.

• 7.5    На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

• - наименование нормативного документа, в соответствии с которым проведена поверка;

• - результаты внешнего осмотра;

• - результаты опробования;

• - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки, с указанием заводских номеров измерительных преобразователей;

• - основные средства поверки;

• - условия, при которых проведена поверка;

• - подпись поверителя.

• 7.6    При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно Приказу Минпромторга 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов многокомпонентных МАГ-6

Таблица А.1

Приложение Б

(рекомендуемое)

Схемы подачи ГС из баллонов под давлением при проведении поверки

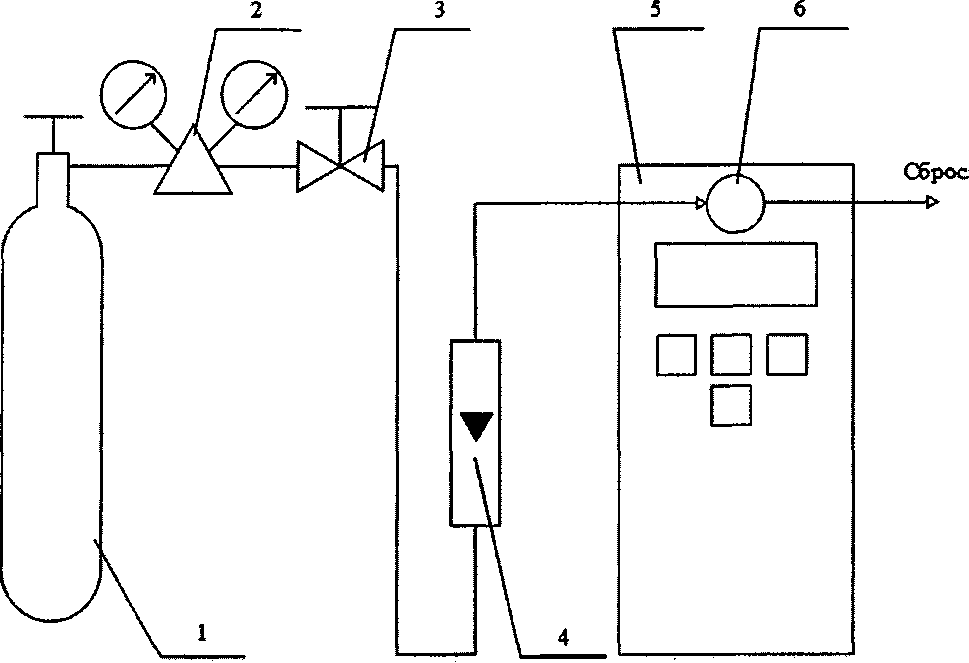

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 — ротаметр (индикатор расхода); 5 - поверяемый газоанализатор (показан условно);6 - насадка для подачи ГС

Рисунок Б.1 - Схема подачи ГС из баллонов под давлением на газоанализаторы с диффузионным отбором пробы

-I

4

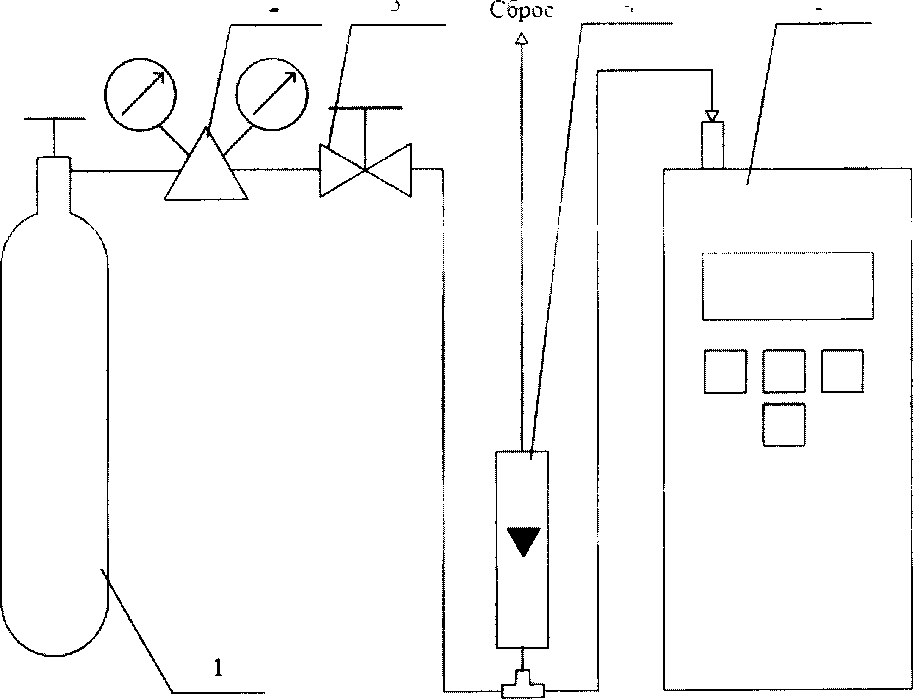

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый: 4 ротаметр (индикатор расхода); 5 - поверяемый газоанализатор (показан условно).

Рисунок Б.2 - Схема подачи ГС из баллонов под давлением на газоанализаторы с принудительным отбором пробы

Приложение В

(рекомендуемое)

Диапазоны измерений, пределы допускаемой основной погрешности и время установления показаний газоанализаторов многокомпонентных МАГ-6

Таблица В. 1

Примечания:

• 1) Свх - объемная доля диоксида углерода на входе газоанализатора, %;

• 2) Диапазон измерений определяется при заказе газоанализатора и не может быть изменен пользователем в процессе эксплуатации.

Приложение Г

(рекомендуемое) Форма протокола поверки Протокол поверки

№__________________от______________

(тип СИ)

• 1) Заводской номер СИ________________________________________________________________

Модификация СИ_____________________________________________________________

• 2) Принадлежит______________________________________________________________________

• 3) Наименование изготовителя____________________________________________________________

• 4) Дата выпуска_________________________________________________________________________

• 5) Наименование нормативного документа по поверке________________________________________

• 6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера

паспортов ГС________________________________________________________________________

• 7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

• 8) Условия поверки:

• - температура окружающей среды____________________________________________________

• - относительная влажность окружающей среды___________________________________________

• - атмосферное давление_______________________________________________________________

• 9) Результаты проведения поверки

Внешний осмотр________________________________________________________________

Опробование_________________________________________________________________________

Подтверждение соответствия программного обеспечения

Определение метрологических характеристик

Определение основной погрешности газоанализаторов

Определение вариации показаний________________________________________________________

Определение времени установления показаний______________________________________________

Вывод:______________________________________________________________________________

Заключение _____________________________, зав. №_____________________________________

(тип СИ)

соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя________________________________________________________

Выдано свидетельство о поверке_____________________от_______________________

(Выдано извещение о непригодности_____________________от__________________)

подпись                                       дата

16
