Методика поверки «УСТРОЙСТВА ИЗМЕРЕНИЯ ПАРАМЕТРОВ НАГРУЗКИ СЕРИИ ЕМ» (МП ПРОМ.421455.071 )

УТВЕРЖДАЮ

А. В. Кочетков

2016 г.

УТВЕРЖДАЮ

«мцэ»

А.В. Федоров

2016 г.

УСТРОЙСТВА ИЗМЕРЕНИЯ ПАРАМЕТРОВ НАГРУЗКИ СЕРИИ ЕМ

Методика поверки

ПРОМ.421455.071МП

2016

Настоящая методика поверки (МП) распространяется на устройства измерения параметров нагрузки серии ЕМ (далее - устройства) и устанавливает методы и средства их первичной и периодической поверки.

Устройства имеют две модификации (ЕМ-02 (с дисплеем, 8 дискретных входов) и ЕМ-12 (без дисплея, 6 дискретных входов)) отличающиеся конструктивом, каждая модификация имеет два исполнения (TL и PH), отличающихся друг от друга диапазонами измеряемых токов (от 10 до 140 мА и от 0,02 до 7 А, соответственно), а также три исполнения (А, В и D), отличающихся напряжением питания и уровнями срабатывания каналов дискретного ввода. Основные метрологические и технические характеристики приведены в Приложение А.

Устройства серийно выпускаются ООО «ПРОМ-ТЭК», г. Санкт-Петербург в соответствии с ТУ 4217-011-20676432-2014.

Интервал между поверками -16 лет.

Поверку устройств осуществляют аккредитованные в установленном порядке юридические лица и индивидуальные предприниматели.

Устройства, применяемые в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации - периодической. Периодической подвергается каждый экземпляр устройств, находящийся в эксплуатации, через установленный интервал между поверками. Устройства, введенные в эксплуатацию и находящиеся на длительном хранении (более одного интервала между поверками), подвергаются периодической поверке только после окончания хранения.

Обязательное представление устройств на периодическую поверку чаще установленного интервала между поверками (внеочередная поверка) осуществляется в установленном порядке в соответствии с Приказом Минпромторга России №1815 от 02.07.2015 г.

Периодическую поверку устройств, используемых для измерений меньшего числа величин и/или в более узком диапазоне измерений, допускается на основании решения главного метролога или руководителя юридического лица (оформленного в письменном виде) производить только для применяемых величин и диапазонов измерений (соответствующая запись должна быть сделана в свидетельстве о поверке).

• 1.1 Поверку проводят по программе, приведённой в таблице 1. Таблица 1 - Операции поверки

  Операции	Номер пункта настоящей методики	Обязательность выполнения операции при поверке
  		первичной	периодической
  1 Внешний осмотр	6.1	Да	Да
  2 Комплексная проверка функционирования и работоспособности	6.2	Да	Да
  3 Определение метрологических характеристик	6.3	Да	Да
  4 Проверка соответствия программного обеспечения	6.4	Да	Да
  5 Проверка наличия и целостности пломб (наклеек)	6.5	Да	Да

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки устройства бракуют и их поверку прекращают.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, устройства вновь представляют на поверку.

• 2.1 Средства поверки с указанием основных метрологических и технических характеристик, используемые для поверки устройств, приведены в приложении Б.

• 2.2 Схема подключения поверяемого устройства к средствам поверки приведена в приложении В.

• 2.3 Допускается применение других средств поверки, отличных от приведенных в приложении Б, обеспечивающих поверку метрологических характеристик устройств с требуемой точностью (отношение метрологической характеристики обеспечиваемой средствами поверки к поверяемой метрологической характеристике не менее 1 к 3)

• 2.4 Все средства измерений (эталоны единиц величин) должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке или знак поверки.

• 3.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C............................................от 15 до 25;

• - относительная влажность окружающего воздуха, %.......................от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)............от 84 до 106,7 (от 630 до 800);

• - вибрация, тряска, удары, наклоны и магнитные поля (кроме земного), влияющие на работу преобразователей, должны быть исключены.

• 3.2 Соответствие условиям поверки контролируется средствами поверки в соответствии с приложением Б.

• 4.1 Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационной документации на поверяемые средства измерений.

• 4.2 Должны соблюдаться действующие «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей», а также требования ГОСТ 12.3.019 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».

• 4.3 При проведении работ по поверке устройств должны соблюдаться действующие Правила Устройства Электроустановок (ПУЭ).

• 5.1 К поверке устройств допускаются лица, прошедшие аттестацию в качестве поверителей в установленном порядке.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1 Внешний осмотр проводят путем визуального контроля правильности и качества сборки, отсутствия каких-либо повреждений и дефектов.

• 6.1.2 Визуальный контроль осуществляется без разборки и демонтажа сборочных единиц.

• 6.1.3 При проведении внешнего осмотра должно быть установлено:

• - отсутствие механических повреждений корпуса;

• - отсутствие коррозии на корпусе и разъёмных соединениях;

• - целостность маркировки;

• - изображение Знака утверждения типа;

• - исправность зажимов клеммника.

Дополнительно:

• - наличие эксплуатационной документации;

• - соответствие комплектности устройства паспорту;

• - наличие отметки о приемке ОТК или отметки о выполнении регламентных работ;

• - наличие схемы подключения устройства.

• 6.2.1 Для проведения проверки функционирования и работоспособности устройств, необходимо:

• - подключить поверяемое устройство к многофункциональному трехфазному источнику переменного тока и напряжения «Энергоформа 3.3» (далее - ЭФ), а также к прибору для измерений электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ1» (далее - ЭМ). Схема подключения приведена в приложении В;

• - соединить поверяемое устройство с персональным компьютером.

• 6.2.2 Проверка проводится поэтапно:

а) подать на устройство напряжение питания - убедиться в отсутствии перегорания предохранителя, перегрева корпуса устройства;

б) подать сигналы на аналоговые входы - убедиться в наличии индикации по аналоговым сигналам на передней панели устройства;

в) соединить устройство с персональным компьютером.

г) запустить на компьютере программное обеспечение «CConfigurator».

д) в главном окне программного обеспечения «CConfigurator» запустить режим проверки функционирования устройства.

е) дождаться результатов проверки.

• 6.2.3 Устройство признается годным, если оно выполняет свои функции, в противном случае его бракуют и не допускают до дальнейших операций поверки.

• 6.3.1 Определение основной приведенной погрешности измерения напряжения

  • 6.3.1.1 Определение основной приведенной погрешности измерения напряжения проводят в пяти контрольных точках (z-1, 2, 3, 4, 5) равномерно распределенных в диапазоне измерений (D), включая значения близкие к верхнему и нижнему пределам измерений. Значения задаваемых контрольных точек рекомендуется выбирать из диапазона: для Н (от 20 до 24 В); для /2 (от 80 до 85 В); для z‘3 (от 140 до 145 В); для z‘4 (от 200 до 205 В); для /5 (от 260 до 264 В).

  • 6.3.1.2 С помощью поверочного оборудования ЭФ задают и фиксируют по

показаниям ЭМ значение напряжения соответствующее контрольной точке (и_этщ). Далее считывают, с соответствующих регистров памяти поверяемого устройства при помощи программного обеспечения «CConfigurator», измеренное значение напряжения соответствующее задаваемой контрольной точке (    ).

• 6.3.1.3 Рассчитать для каждой контрольной точки приведенную погрешность измерения напряжения (yt/_(z))

• 6.3.1.4 Результаты поверки, в соответствии с п. 6.3.1, принимают положительными, если для каждой контрольной точки выполняется условие yu_(i} <±0,5%

• 6.3.2 Определение основной приведенной погрешности измерения силы тока

  • 6.3.2.1 Определение основной приведенной погрешности измерения силы тока проводят в пяти контрольных точках (z-1, 2, 3, 4, 5) равномерно распределенных в диапазоне измерений (D), включая значения близкие к верхнему и нижнему пределам измерений (допускаемой отклонение задаваемой контрольной точки от расчетного значения ±5 %). Значения задаваемых контрольных точек выбираются в соответствии с приложением А в зависимости от модификации и исполнения поверяемого устройства.

  • 6.3.2.2 С помощью поверочного оборудования ЭФ задают и фиксируют по показаниям ЭМ значение силы тока соответствующее контрольной точке

Далее считывают, с соответствующих регистров памяти поверяемого устройства при помощи программного обеспечения «CConfigurator», измеренное значение силы тока соответствующее задаваемой контрольной точке (    ).

• 6.3.2.3 Рассчитать для каждой контрольной точки приведенную погрешность измерения силы тока (у/_(/))

._10QO/o

' ^(г) D

• 6.3.2.4 Результаты поверки, в соответствии с п. 6.3.2, принимают положительными, если для каждой контрольной точки выполняется условие

у/₍₀ <±0,5 %

• 6.3.3 Определение абсолютной погрешности измерения частоты сети

  • 6.3.3.1 Определение абсолютной погрешности измерения частоты сети проводят при симметричной нагрузке при номинальном токе и напряжении, коэффициенте мощности, равном 1.

  • 6.3.3.2 Определение абсолютной погрешности измерения частоты сети проводят в трех контрольных точках (z-1, 2, 3) равномерно распределенных в диапазоне измерений, включая значения близкие к верхнему и нижнему пределам измерений. Значения задаваемых контрольных точек рекомендуется выбирать из диапазона: для zl (от 45 до 47 Гц); для /2 (от 50 до 55 Гц); для z‘3 (от 63 до 65 Гц).

  • 6.3.3.3 С помощью поверочного оборудования ЭФ задают и фиксируют по показаниям ЭМ значение частоты питающей сети соответствующее контрольной точке (/_эт(/)). Далее считывают, с соответствующих регистров памяти поверяемого устройства при помощи программного обеспечения «CConfigurator», измеренное значение частоты питающей сети соответствующее задаваемой контрольной точке

  • 6.3.3.4 Рассчитать для каждой контрольной точки абсолютную погрешность измерения частоты сети (Д/_(/))

ч>= ?изм(Г) ?эт(1)

• 6.3.3.5 Результаты поверки, в соответствии с п. 6.3.3, принимают положительными, если для каждой контрольной точки выполняется условие

Д/_(/) <±0,1 Гц

6.3.4 Определение относительной погрешности устройства при измерении электрической энергии (активной и реактивной)

• 6.3.4.1 Определение погрешностей устройства при измерении электрической энергии (активной и реактивной) проводят по методике, основанной на сличении с эталонным средством измерений электрической энергии ЭМ.

• 6.3.4.2 Определение допускаемой относительной погрешности устройств исполнения TL проводят при номинальном напряжении в режимах, указанных в таблице 2 при измерении активной энергии и в таблице 3 при измерении реактивной энергии. При значении тока менее 10 мА погрешность не нормируется.

Таблица 2-Устройства исполнение TL, режимы и пределы допускаемой относительной погрешности измерения активной электрической энергии (3w_p)

Таблица 3 - Устройства исполнение TL, режимы и пределы допускаемой относительной погрешности измерения реактивной электрической энергии (3w_q)

• 6.3.4.3 Определение допускаемой относительной погрешности устройств исполнения PH проводят при номинальном напряжении в режимах, указанных в таблице 4 при измерении активной электрической энергии и в таблице 5 при измерении реактивной электрической энергии.

Таблица 4 - Устройства исполнение PH, режимы и пределы допускаемой относительной погрешности измерения активной электрической энергии (8w_p)

Таблица 5 - Устройства исполнение PH, режимы и пределы допускаемой относительной погрешности измерения реактивной электрической энергии (8w_q)

Продолжение таблицы 5

• 6.3.4.4 С помощью поверочного оборудования ЭФ задают и фиксируют по показаниям ЭМ значение электрической энергии соответствующее контрольной точке (£_эот(/)) в соответствии с таблицами 2 и 3 или таблицами 4 и 5, в зависимости от исполнения поверяемого устройства. Далее считывают, с соответствующих регистров памяти поверяемого устройства при помощи программного обеспечения «CConfigurator», измеренное значение электрической энергии соответствующее задаваемой контрольной точке ().

• 6.3.4.5 Рассчитать  для каждой контрольной точки относительную

погрешность измерения электрической энергии (8   )

g     ^£^(П_~^£э^) .₁₀₀о_/о

Ю    р

эт(Г)

• 6.3.4.6 Результаты поверки, в соответствии с п. 6.3.4, принимают положительными, если для каждой контрольной точки выполняются условия

• - для активной энергии 8£_(z) < ± 8w_P(_Z);

• - для реактивной энергии 8 £_(/) < ± 8w_q(/).

• 6.4.1 Проверку соответствия, встроенного ПО производят путем сравнения данных, указанных в паспорте на поверяемое устройство с данными приведенными в таблице 6.

Таблица 6 - Идентификационные данные ПО

• 6.4.2 Результаты проверки считаются положительными, если идентификационные данные для встроенного ПО поверяемого устройства полученные при поверке соответствуют приведенным в таблице 6 (идентификационное наименование: EMSofit; номер версии: от 12.0.001 до 12.9.999).

• 6.5.1 Конструкция устройств обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа, на корпус наносится пломба (наклейка), не повредив которые невозможно вскрыть корпус.

• 6.5.2 Результаты поверки по п.6.5 принимают положительными, если установлена целостность пломб (наклеек).

• 7.1 Результаты поверки вносятся в протокол поверки произвольной формы.

• 7.2 Положительные результаты первичной поверки оформляют записью в паспорте с нанесением знака поверки.

• 7.3 Положительные результаты периодической поверки оформляют свидетельством о поверке с нанесением знака поверки на бланк свидетельства.

• 7.4 При отрицательных результатах поверки устройство к применению не допускают и оформляют извещение о непригодности к применению с указанием причин.

ПРИЛОЖЕНИЕ А

(обязательное)

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица А.1 - Основные метрологические и технические характеристики

* - но не менее 10 мА.

Продолжение таблицы А. 1

Таблица А.2 - Пределы допускаемой относительной погрешности измерения активной электрической энергии

Таблица А.З - Пределы допускаемой относительной погрешности измерения реактивной электрической энергии

ПРИЛОЖЕНИЕ Б

(обязательное)

СРЕДСТВА ПОВЕРКИ ИСПОЛЬЗУЕМЫЕ ДЛЯ ПОВЕРКИ УСТРОЙСТВ

Б.1 Термометр стеклянный ртутный лабораторный ТЛ-4 (ТУ 25-2021.003-88) Диапазон измерений от 0 до 55 °C, цена деления шкалы 0,1 °C, пределы допускаемой погрешности ±0,2 °C.

Б.2 Барометр-анероид контрольный М-67 (ТУ 25-04-1797-75)

Диапазон измерений от 610 до 790 мм рт. ст.; погрешность измерений ±0,8 мм рт. ст.

Б.З «Энергоформа 3.3» (ТУ 4345-019-49976497-2003)

Источник переменного тока и напряжения (фиктивной мощности) осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.

Основные характеристики:

• - диапазон установки выходного значения напряжения по каждой фазе от 20 до 264 В;

-диапазон установки выходного значения тока по каждой фазе от 0,005 до 12 А;

• - диапазон установки выходного значения частоты первой гармоники по каждой фазе от 42,5 до 70 Гц.

Б.4 «Энергомонитор» (номер в Госреестре СИ РФ: 39952-08).

Основные технические характеристики:

• - диапазон измерения фазного напряжения, В: 0,6..360;

• - номинальный ток, А: 1н =0,1, 1, 0,5, 5, 10, 50, 100, 300, 500, 1000, 3000;

-ПКЭпо ГОСТ 13109;

• - класс точности: 0,1;

• - диапазон рабочих температур, ° С: от минус 20 до плюс 50.

Б.5 Персональный компьютер с установленным программным обеспечением «CConfigurator» (допускается использовать другое программное обеспечение поддерживающеее работу с протоколом обмена устройства).

ПРИЛОЖЕНИЕ В

(обязательное)

СХЕМА ПОДКЛЮЧЕНИЯ ПОВЕРЯЕМОГО УСТРОЙСТВА К СРЕДСТВАМ ПОВЕРКИ

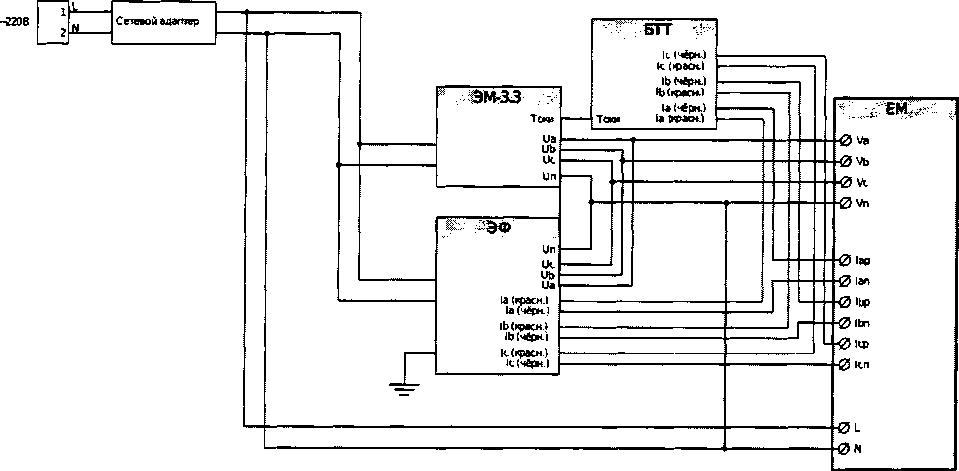

Рисунок В. 1 - Схема подключения устройства для оценки погрешности

На схеме условно показаны:

• - ЕМ - проверяемое устройство;

• - ЭМ-3.3 - Энергомонитор;

• - ЭФ - Энергоформа;

• - БТТ - блок трансформаторов тока для Энергомонитора.
