УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913B, FieldFox N9914B, FieldFox N9915B, FieldFox N9916B, FieldFox N9917B, FieldFox N9918B, FieldFox N9933B, FieldFox N9934B, FieldFox N9935B, FieldFox N9936B, FieldFox N9937B, FieldFox N9938B

Методика поверки

651-20-059 МП

г.п. Менделееве 2020 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913В, FieldFox N9914В, FieldFox N9915B, FieldFox N9916B, FieldFox N9917B, FieldFox N9918B, FieldFox N9933B, FieldFox N9934B, FieldFox N9935B, FieldFox N9936B, FieldFox N9937B, FieldFox N9938B (далее -анализаторы), изготавливаемые компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При поверке анализаторов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

перио

дической по

верке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Идентификация программного обеспечения (ПО)

8.3

да

да

4 Определение относительной погрешности частоты опорного генератора

8.4

да

да

5 Определение уровня собственных шумов

8.5

да

да

6 Определение погрешностей коэффициента отражения и передачи

8.6

да

да

7 Определение абсолютной погрешности измерений частоты

8.7

да

да

8 Определение абсолютной погрешности измерений уровня мощности сигнала в диапазоне частот без предусилителя

8.8

да

да

9 Определение абсолютной погрешности измерений уровня мощности сигнала в диапазоне частот с предусилителем

8.9

да

да

10 Определение абсолютной погрешности измерений мощности сигнала на частоте 50 МГц

8.10

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

  • 2.3 Допускается проведение периодической поверки только в режимах измерений или на поддиапазонах, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.4, 8.7

Частотомер электронно-счетный 53152А: диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ±(F-10'7 + AF), где F -частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ±10'6

8.4

Стандарт частоты рубидиевый FS 725: пределы допускаемой относительной погрешности воспроизведения частоты ±5 • 10’10

8.8-8.10

Блок измерительный ваттметра N1914А с преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8481 А, преобразователями измерительными ваттметров поглощаемой мощности 8481D для анализаторов с типом соединителя N или преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8485A, преобразователями измерительными ваттметров поглощаемой мощности, 8485D для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой относительной погрешности измерений мощности зависят от диапазона частот, значения измеряемого уровня сигнала и типа преобразователя

8.6

Набор мер коэффициентов передачи и отражения 85054D для анализаторов с типом соединителя N и набор мер коэффициентов передачи и отражения 85052D для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ±0,8 до ±1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5 градусов, пределы допускаемой погрешности определения коэффициента передачи от ±0,03 до ±0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ±0,3° до ±2°

8.7-8.10

Генератор сигналов E8257D: диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ±1 • 10’8, шаг установки частоты 0,001 Гц

8.8-8.10

Делители мощности 11667А и 11667В: диапазон рабочих частот от 0 до    18

ГГц и от 0 до 26,5 ГГц соответственно

8.10

Комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G: диапазон рабочих частот от 0 до 4 ГГц, диапазон значений вводимого ослабления от 0 до 11 дБ с шагом 1 дБ и от 0 до 110с шагом 10 дБ, пределы допускаемой погрешности установки ослабления ±0,5 дБ и ±1,8 дБ соответственно

8.10

Анализатор спектра Е4448А: диапазон рабочих частот от 3 Гц до 50 ГГц, абсолютная погрешность измерения мощности в диапазоне часто от 3 Гц до    3

ГГц ±0,19 дБ

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики, обеспечивающих требуемую точность измерений.

  • 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 К работе с ваттметрами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                            от 18 до 28;

  • - относительная влажность воздуха, %                               от 5 до 70;

  • - атмосферное давление, мм рт. ст.                                от 626 до 795;

  • - напряжение питания, В                                        от 100 до 250;

-частота, Гц                                                       от 50 до 60.

Примечание - Температура окружающего воздуха выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке анализаторов, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый анализатор по его подготовке к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1. Внешний осмотр

  • 8.1.1. При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2. Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае анализатор бракуется.

  • 8.2. Опробование

  • 8.2.1. Подключить анализатор к сети питания согласно РЭ.

  • 8.2.2. Нажать клавишу «Preset» на корпусе анализатора.

  • 8.2.3. Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений анализатора.

  • 8.2.4. Нажать кнопку System > Service Diagnostics > Advanced > Self-Test, выбрать Test Calibration и нажать Run.

  • 8.2.5. Выполнить операции анализатора цепей.

  • 8.2.6. Результаты опробования считать положительными, если при включении и само-калибровки отсутствуют сообщения о неисправности и анализатор позволяет менять настройки параметров и режимы работы.

  • 8.3. Идентификация ПО

Проверку соответствия заявленных идентификационных данных ПО анализатора проводить в следующей последовательности:

  • - проверить наименование ПО;

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

Результаты поверки считать положительными, если идентификационные данные ПО

соответствуют идентификационным данным, приведенным в таблице 3. Таблица 3__

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FieldFox Handled Analyzer Firmware

Номер версии (идентификационный номер) ПО

не ниже А. 11.26

Цифровой идентификатор ПО

-

  • 8.4. Определение относительной погрешности частоты опорного генератора

  • 8.4.1. Определение относительной погрешности частоты опорного генератора проводить по схеме, приведенной на рисунке 1. Частотомер электронно-счетный подключить к разъему «Ref/Trig Out», расположенному на боковой панели анализатора.

    ExS Ref

    In

    Частотомер

    ) 10 МГц

    Стандарт частоты

    ЗУ

    Ref/Trig

    Out

    к.

    Анализатор

Рисунок 1

  • 8.4.2. Измерения провести на выходе опорного генератора «Ref/Trig Out», расположенного на боковой поверхности корпуса анализатора.

  • 8.4.3. Частоту сигнала измерять при помощи частотомера электронно-счетного 53152А.

  • 8.4.4. Относительную погрешность воспроизведения частоты опорного генератора (6F), вычислить по формуле (1):

F -F

(1)

ном

где Fhom - установленное значение частоты опорного генератора, Гц;

Fu3M - измеренное значение частоты, Гц.

  • 8.4.5. Результат поверки считать положительным, если значение относительной погрешности частоты выходного сигнала опорного генератора анализатора находится в пределах ±1,9 ■ 10'6 (стандартная комплектация) и ±1,0 • 10'8 (опция 307).

  • 8.5. Определение уровня собственных шумов анализатора

  • 8.5.1. Данная операция выполняется для анализаторов моделей N9913B, N9914B, N9915B, N9916B, N9917B, N9918B с опцией 233 и N9933B, N9934B, N9935B, N9936B, N9937B, N9938B.

  • 8.5.2. К измерительному порту анализатора «Port 2 » присоединить нагрузки согласованные (50 Ом) из состава набора мер коэффициентов передачи и отражения 85054D (85052D).

  • 8.5.3. Измерить уровень входного сигнала при помощи анализатора.

  • 8.5.4. Результаты поверки считать положительными, если измеренные значения

уровня собственных шумов не превышают значений, приведенных в таблице 4. Таблица 4

Диапазон частот

Уровень собственных шумов в диапазоне частот, дБм, не более

Встроенный

предуси-лит. вкл.

Встроенный предуси-лит. выкл.

Встроенный преду-силит. и U7227/8A вкл.

Встроенный

предуси-лит. и U7227/8C вкл.

Встроенный предуси-лит. и U7227/8F вкл.

от 9 кГц до 2 МГц включ.

-129

-122

-

-

-

св. 2 МГц до 10 МГц включ.

-156

-137

-

-

св. 10,0 МГц до 0,1 ГГц включ.

-156

-137

-167

-

-

св. 0,1 до 2,1 ГГц включ.

-156

-137

-168

-167

-

св. 2,1 до 2,6 ГГц включ.

-155

-136

-167

-167

-164

св. 2,6 до 4 ГГц включ.

-156

-141

-168

-167

-164

св. 4,0 до 4,5 ГГц включ.

-156

-141

-167

-165

св. 4,5 до 7,5 ГГц включ.

-152

-134

-165

-164

св. 7,5 до 13,0 ГГц включ.

-156

-138

-168

-165

св. 13 до 18 ГГц включ.

-153

-134

-166

-164

св. 18 до 22 ГГц включ.

-152

-132

-165

-164

св. 22 до 25 ГГц включ.

-149

-128

-163

-162

св. 25 до 26,5 ГГц включ.

-146

-126

-

-160

-160

  • 8.6. Определение погрешностей коэффициента отражения и передачи

  • 8.6.1. Данная операция выполняется для анализаторов моделей N9913B, N9914B, N9915B, N9916B, N9917B, N9918B

  • 8.6.2. Нажать клавишу «Preset» на корпусе анализатора.

  • 8.6.3. Провести полную однопортовую калибровку (при наличии опции 211 двухпортовую калибровку) анализатора с использованием соответствующих наборов мер коэффициентов передачи и отражения (85054D для разъемов N типа и 85052D для разъемов 3,5 мм).

  • 8.6.4. К первому измерительному порту анализатора присоединить XX нагрузку (50 Ом) из состава набора мер коэффициентов отражения 85054В для анализаторов с типом соединителя N или 85052В для анализаторов с типом соединителя IX (тракт 3,5 мм).

  • 8.6.5. Для анализаторов, работающих в режиме анализа кабелей и антенн, установить режим измерения потерь на отражение (обратных потерь):

  • - нажать клавишу «Mode», затем нажать функциональную клавишу «САТ»;

  • - нажать клавишу «Measure 1», затем нажать функциональную клавишу «Return Loss».

  • 8.6.6. Для анализаторов, работающих в режиме анализа цепей установить режим измерений параметра S11:

  • - нажать клавишу «Mode» на корпусе прибора, затем нажать функциональную клавишу «NA».

  • - нажать клавишу «Measure 1» на корпусе прибора, затем нажать функциональную клавишу «S11».

  • 8.6.7. Провести измерения указанных величин не менее чем на пяти частотах в диапазоне рабочих частот включая минимальную и максимальную. Рассчитать абсолютную погрешность измерений модуля (SI 1). В качестве действительного значения используемой меры коэффициента отражения использовать данные поверки используемой нагрузки.

  • 8.6.8. Результаты поверки считать положительными, если значения абсолютной погрешности (неравномерность) измерений коэффициента отражения находятся в пределах допустимой погрешности, приведенной в таблице 5 и 6.

  • 8.6.9. Для проведения измерения коэффициента передачи (только для опции 211) необходимо выбрать режим измерения S21.

  • 8.6.10. Провести измерения аттенюатора 20 дБ из набора эталонного набора передачи 8505 5А для анализаторов с соединителями типа N или из состава набора мер 85053В для анализаторов с соединителями IX типа (тракт 3,5 мм).

  • 8.6.11. Рассчитать абсолютную погрешность измерений модуля (S21). В качестве действительного значения используемой меры коэффициента передачи использовать данные поверки используемой нагрузки.

  • 8.6.12. Обработать результаты измерений.

  • 8.6.13. Результаты поверки считать положительными, если значения абсолютной погрешности (неравномерность) измерений коэффициента передачи находятся в пределах допустимой погрешности приведенной в таблице 5 и 6.

Таблица 5

Исправленные характеристики системы с использованием калибровочного набора 85054D

Диапазон частот

Неравномерность коэффициента отражения, дБ

Неравномерность коэффициента передачи, дБ

Амплитуда, дБ

Амплитуда, дБ

от 0,2 до 500 МГц включ.

±0,00068

±0,0057

св. 0,5 до 2 ГГц включ.

±0,00190

±0,0170

св. 2 до 8 ГГц включ.

±0,00530

±0,0530

св. 8 до 18 ГГц включ.

±0,02600

±0,1200

Таблица 6

Исправленные характеристики системы с использованием калибровочного набора 85052D

Диапазон частот

Неравномерность коэффициента отражения, дБ

Неравномерность коэффициента передачи, дБ

Амплитуда, дБ

Амплитуда, дБ

от 0,2 МГц до 3 ГГц включ.

±0,0019

±0,053

св. 3 до 8 ГГц включ.

±0,0085

±0,120

св. 8 до 20 ГГц включ.

±0,0210

±0,200

св. 20 до 26,5 ГГц включ.

±0,0190

±0,200

  • 8.7. Определение абсолютной погрешности измерений частоты

  • 8.7.1. Данная операция выполняется для анализаторов моделей N9913B, N9914B N9915B, N9916В, N9917В, N9918B с опцией 233 и N9933B, N9934B, N9935B, N9936B, N9937B, N9938B.

  • 8.7.2. Определение абсолютной погрешности измерений частоты входного сигнала проводить в режиме частотомера не менее чем на пяти частотах в диапазоне рабочих частот включая минимальную и максимальную.

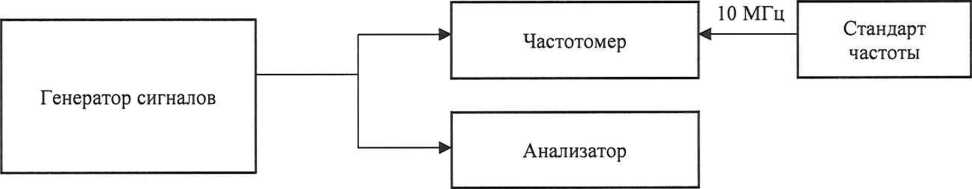

  • 8.7.3. Определение погрешности измерений частоты входного сигнала проводить по схеме, приведенной на рисунке 2.

    Рисунок 2

  • 8.7.4. При помощи генератора подать непрерывный гармонический сигнал на входы частотомера и анализатора.

  • 8.7.5. Перевести анализатор в режим частотомера:

  • 8.7.5.1. Нажать на клавишу «Marker».

  • 8.7.5.2. Выбрать тип детектора «Peak».

  • 8.7.5.3. Установить маркер на частоту немодулированного гармонического сигнала при помощи ручки настройки.

  • 8.7.6. Установить значение полосы обзора анализатора (SPAN) 1 МГц:

  • 8.7.7. Установить количество отсчетов 1001 точек.

  • 8.7.8. Установить значение полосы фильтра промежуточной частоты (RBW) 50 кГц.

  • 8.7.9. Провести измерения не менее чем на пяти частотах в диапазоне рабочих частот, включая минимальную и максимальную.

  • 8.7.10. Определить абсолютную погрешность измерений частоты по формуле (2):

А = ГЛС/,                                 (2)

где Fa - значение частоты, измеренное анализатором;

F4 - значение частоты, измеренное частотомером.

  • 8.7.11. Результаты испытаний считать положительными, если значения абсолютной погрешности измерений частоты А находятся пределах, рассчитанных формуле (3):

Аэт ±(Fh’<5"(277 + Fpij) , где FH- измеренное значение частоты, §оп - относительная погрешность опорного генератора,

(3)

Fp4- разрешение по частоте = Полоса обзора/(Количество отсчетов - 1).

  • 8.8. Определение абсолютной погрешности измерений уровня мощности сигнала в диапазоне частот без предусилителя

  • 8.8.1.  Данная операция выполняется для анализаторов моделей N9913В, N9914В, N9915B, N9916B, N9917B, N9918B с опцией 233 или 310 и N9933B, N9934B, N9935B, N9936B, N9937B, N9938B.

  • 8.8.2. Перед началом определения погрешности измерений мощности анализатором:

  • - выключить предусилитель;

  • - провести калибровку измерительного тракта по схеме, приведенной на рисунке 5.

✓*

Ref In

тот

ч.

ч

Рисунок 3

О

о

10 MHz

Анализатор

Делитель мощности

  • 8.8.2 Установить мощность выходного сигнала генератора 0 дБм.

  • 8.8.3.   Провести измерения мощности при помощи ваттметра одновременно на канале A (P/z) и канале В (Рг/) не менее чем на пяти частотах в диапазоне рабочих частот анализатора, включая минимальную и максимальную, а также на частоте 50 МГц.

  • 8.8.4.   Рассчитать поправочные коэффициенты для делителя мощности для каждой частоты как разность мощности, измеренной ваттметром в дБ, как

W
  • 8.8.5.    Определение погрешности измерений мощности сигнала в диапазоне рабочих частот на опорном уровне мощности (1 мВт) проводить по схеме, приведенной на рисунке 6.

    Блок ваттметра

    Рисунок 4

  • 8.8.6.   Измерять мощность сигнала при помощи анализатора.

  • 8.8.7.    Измерения провести на частотах, выбранных в п. 8.8.4.

  • 8.8.8.     Рассчитать составляющую погрешности измерений мощности А в диапазоне частот по формуле (3):

Д' = POi -Р\ + Kj,                                                      (5)

где Ро - мощность сигнала, измеряемая ваттметром;

Р’ - мощность сигнала, измеряемая анализатором;

К: - поправочный коэффициент;

  • i - индекс, означающий то, что величины, входящие в расчетную формулу, измерены на одной частоте.

8.8.9 Результаты поверки считать положительными, если значения абсолютной по

грешности измерений мощности А'; находятся в пределах, указанных в таблице 7. Таблица 7

Диапазоны частот

Абсолютная погрешность измерений мощности при выключенном предусилителе

от 9 до 100 кГц включ.

±2,0

св. 0,1 до 500,0 МГц включ.

±0,8

св. 0,5 до 16,3 ГГц включ.

±1,0

св. 16,3 до 18,0 ГГц включ.

±1,0

св. 18,0 до 26,5 ГГц включ.

±1,1

  • 8.9. Определение абсолютной погрешности измерений уровня мощности сигнала в диапазоне частот с предусилителем

  • 8.9.1.  Данная операция выполняется для анализаторов моделей N9913B, N9914B, N9915B, N9916B, N9917B, N9918B с опцией 233 и 235 и N9933B, N9934B, N9935B, N9936B, N9937B, N9938B с опцией 235.

  • 8.9.2. Перед началом определения погрешности измерений мощности анализатором:

  • - включить предусилитель;

  • - провести калибровку измерительного тракта по схеме, приведенной на рисунке 5.

  • 1 - генератор сигналов E8257D;

  • 2 - делитель мощности 11667А для анализаторов с типом соединителя N или 11667В для анализаторов с типом соединителя IX (тракт 3,5 мм);

  • 3 - аттенюаторы программируемые коаксиальные ступенчатые 8494G и 8496G;

  • 4 - ваттметр N1914А с преобразователями;

  • 5 - анализатор спектра Е4448А

Рисунок 5

  • 8.9.3.  Установить мощность выходного сигнала генератора минус 24 дБм.

  • 8.9.4. Провести измерения мощности при помощи ваттметра одновременно на канале А (Р//) и канале В (7*2/) не менее чем на пяти частотах в диапазоне рабочих частот анализатора, включая минимальную и максимальную, а также на частоте 50 МГц.

  • 8.9.5.  Рассчитать поправочные коэффициенты для делителя мощности для каждой частоты как разность мощности, измеренной ваттметром в дБ, как

к, = Р}2,-                  (6)

  • 8.9.6.  Определение погрешности измерений мощности сигнала в диапазоне рабочих частот на опорном уровне мощности (1 мВт) проводить по схеме, приведенной на рисунке 6.

    SIGNAL GENERATOR

    Га"1 = ADAPTER

    10 MHz

    OUT

    ч

    * “

    Н-Да,

    In

    1

    30

    Port 2

    ‘ Not a

    • Cable

    Cable

    * Not a

    J Cable

    1

    L.

    Cable

Рисунок 6

  • 8.9.7.  Измерять мощность сигнала при помощи анализатора с включенным предусилителем.

  • 8.9.8.   Измерения провести на частотах, выбранных в п. 8.9.4.

  • 8.9.9.   Рассчитать составляющую погрешности измерений мощности А в диапазоне частот по формуле (7):

Д',

где Ро - мощность сигнала, измеряемая ваттметром;

Р' - мощность сигнала, измеряемая анализатором;

Kt - поправочный коэффициент;

i - индекс, означающий то, что величины, входящие в расчетную формулу, измерены на одной частоте.

Результаты поверки считать положительными, если значения абсолютной по

грешности измерений мощности Д', находятся в пределах, указанных в таблице 8. Таблица 8

Диапазоны частот

Абсолютная погрешность измерений мощности при включенным предусилителем

от 9 кГц до 100 кГц вкл.

-

св. 0,1 до 500 МГц вкл.

±0,8

св. 0,5 Гц до 16,3 ГГц вкл.

±1,0

св. 16,3 до 18 ГГц вкл.

±1,0

св. 18 до 26,5 ГГц вкл.

±1,2

8.10 Определение абсолютной погрешности измерений мощности сигнала на частоте 50 МГц

  • 8.10.1 Данная операция выполняется для анализаторов моделей N991 ЗВ, N9914B, N9915B, N9916B, N9917B, N9918B с опцией 233 и N9933B, N9934B, N9935B, N9936B, N9937B, N9938B.

  • 8.10.2  Определение погрешности измерений мощности сигнала анализатора на частоте 50 МГц проводить по схеме, приведенной на рисунке 5.

  • 8.10.3  Установить частоту выходного сигнала генератора 50 МГц, мощность выходного сигнала 6 дБм контролировать ваттметром.

  • 8.10.4  Измерять уровень сигнала при помощи анализатора. На анализаторе установить внутренний аттенюатор 0 дБ, полоса ПЧ 300 Гц.

  • 8.10.5  При помощи аттенюаторов изменять ослабление входного сигнала с шагом 5 дБ в диапазоне значений ослабления до 40 дБ. Изменение мощности измеряемого сигнала измерить при помощи дельта маркера анализатора.

  • 8.10.6  Рассчитать абсолютную погрешность измерений мощности сигнала в динамическом диапазоне по формуле (8):

Д",=Р0/-Р',+К„                                          (8)

где Ро - эталонная мощность сигнала, рассчитываемая как Ро = 0 дБм - ослабление шагового аттенюатора;

Р' - мощность сигнала, измеряемая анализатором;

Кt - поправочный коэффициент;

i - индекс, означающий то, что величины, входящие в расчетную формулу, измерены при одном значении ослабления шагового аттенюатора.

Результаты поверки считать положительными, если значения абсолютной погрешности измерений мощности А",. находятся в пределах ±0,5 дБ.

9 Оформление результатов поверки
  • 9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

  • 9.2 При отрицательных результатах поверки выдается извещение о непригодности к

применению средства измерений..                        I

Начальник НИО-1

О.В. Каминский

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
