УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВНИЙФТРИ»

Инструкция

Комплекс программно-аппаратный Е6950А

Методика поверки

651-18-035 МП

2018 г.

1 Основные положения
  • 1.1 Настоящая методика предназначена для проведения поверки комплекса программно-аппаратного Е6950А, изготовленного компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия (далее - комплекс).

  • 1.2 Интервал между поверками - 1 год.

  • 1.3 Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений

2 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Идентификация программного обеспечения

7.3

да

да

Определение метрологических характеристик установки для тестирования средств беспроводной связи Е7515А (далее - Е7515А)

7.4

Определение диапазона и относительной погрешности установки и измерения уровня выходного сигнала

7.4.1

да

да

Определение среднеквадратического значения величины модуля вектора ошибки (EVM) и фазовой ошибки

7.4.2

да

да

Определение метрологических характеристик аудиоанализатора U8903B

7.5

Определение диапазона и относительной погрешности установки выходного напряжения постоянного тока

7.5.1

да

да

Определение относительной погрешности установки выходного напряжения переменного тока, неравномерности АЧХ относительно опорной частоты 1 кГц и разрешающей способности

7.5.2

да

да

Определение диапазона рабочих частот и относительной погрешности установки частоты анализатора

7.5.3

да

да

Определение уровня выходных перекрестных искажений

7.5.4

да

да

Определение частотного диапазона и времени нарастания напряжения выходного сигнала прямоугольной формы

7.5.5

да

да

Определение диапазона и относительной погрешности установки амплитуды напряжения выходного сигнала прямоугольной формы

7.5.6

да

да

Определение диапазона и относительной погрешности измерений напряжения постоянного тока

7.5.7

да

да

Определение относительной погрешности измерений напряжения переменного тока и неравномерности АЧХ

7.5.8

да

да

Определение относительной погрешности измерения частоты

7.5.9

да

да

Определение абсолютной погрешности измерений разности фаз при равных уровнях сигналов

7.5.10

да

да

Определение уровня входных перекрестных помех

7.5.11

да

да

Наименование операции

Номер пункта методики

Проведение операций при

первичной поверке

периодической поверке

Определение неустранимых искажений

7.5.12

да

да

Определение относительного уровня помех, обусловленных интермодуляционными искажениями

7.5.13

да

да

Определение коэффициента ослабления синфазного сигнала

7.5.14

да

Да

Определение относительной погрешности измерений входного напряжения переменного тока при расширении диапазона до 1,5 МГц

7.5.15

да

да

Определение относительной погрешности измерений частоты в расширенном частотном диапазоне

7.5.16

да

да

Определение метрологических характеристик имитаторы сигналов CH-38O3M (СН-3805М) (далее -имитатор)

7.6

Определение номинальных значений выходных частот

7.6.1

да

нет

Определение относительной погрешности по частоте внутреннего опорного генератора

7.6.2

Да

Да

Определение относительной вариации частоты внутреннего опорного генератора за 1 сутки

7.6.3

да

да

Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора при тИ = тВ = 1 с

7.6.4

да

да

Определение относительного уровня помех, обусловленного паразитными составляющими

7.6.5

да

да

Определение динамического диапазона изменения уровня мощности выходного сигнала

7.6.6

да

нет

Определение погрешности установки уровня мощности выходного сигнала между каналами имитации

7.6.7

да

да

Определение среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности (псевдодальности) по фазе дальномерного кода, по фазе несущей частоты

7.6.8

да

нет

Определение СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности (псевдодальности)

7.6.9

да

нет

Определение погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале

7.6.10

да

да

Определение диапазона скорости при моделировании параметров движения объекта-носителя НАП в навигационном поле СНС

7.6.11

да

нет

  • 2.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 комплекс признается непригодным и к эксплуатации не допускается.

  • 2.3 Поверке подвергаются составные части, входящие в конкретный экземпляр комплекса.

3 Средства поверки
  • 3.1 Основные средства поверки приведены в таблице 2.

Таблица 2 - Основные средства поверки

Пункт МП

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

7.4.1

Блок измерительный ваттметра Е1914А (рег.№ 57386-41) с преобразователями измерительными N8482А (рег.№ 58375-14) диапазон частот до 6 ГГц, динамический диапазон от минус 35 до 20 дБ/мВт, погрешность до ±1,81% и 8481D (рег.№ 58320-14) диапазон частот до 18 ГГц, динамический диапазон от минус 70 до минус 20 дБ/мВт, погрешность до ±1,7%.

7.4.1

Генератор сигналов E8257D (per. №53941-13): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10'8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ±1,2 дБ.

7.4.1,

7.4.2

Анализатор сигналов N9030A (рег.№ 69527-17): диапазон частот от 3 Гц до 50 ГГц, абсолютная погрешность измерения уровня ±0,19 дБ/мВт, EVM: MSK, MSK2: 0,5-1,4(скз), BPSK, QPSK: 0,5-1,0(скз)

7.5.7-

7.5.15

Калибратор многофункциональный 5720А (per. № 30447-05), диапазон воспроизведения напряжения переменного тока от 0,5 мВ до 1100 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока ±(10’6 отн. ед. от установл. значения+200 мкВ) в диапазоне частот до 100 кГц

  • 7.5.1,

  • 7.5.2,

7.5.6,

7.5.14

Мультиметр 3458А (per. № 25900-03), диапазоны измерений напряжения переменного тока от 10 мВ до 1000 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(2-10'4 отн. ед. от установл. значения+ +2-10’4 верх. гр. диап. измер.) в диапазоне частот от 40 Гц до 1 кГц

7.5.3,

7.5.9,

7.5.15

Частотомер электронно-счётный 53132А (per. № 26211-03), диапазон измеряемых частот от 0 до 225 МГц, пределы допускаемой относительной погрешности измерений частоты ± 0,004 ppm (±4-10’8 %)

7.5.5

Осциллограф цифровой DSO 8104А (per. № 32490-06), полоса пропускания (по уровню 3 дБ) - 1000 МГц, разрешающая способность по вертикали - 0,4 % от полной шкалы

  • 7.6.2,

  • 7.6.3,

  • 7.6.4,

7.6.8,

7.6.9

Стандарт частоты рубидиевый FS 725 (пределы относительной погрешности по частоте ± 5-10'11)

  • 7.6.2,

  • 7.6.3,

7.6.4

Компаратор частотный 47-318 (среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты для интервала времени измерений 1 с при полосе пропускания компаратора 3 Гц не более 2-10"14)

7.6.1,

7.6.8,

7.6.9

Приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотный СИГМА (диапазоны частот принимаемых сигналов СНС ГЛОНАСС (LI, L2), СНС GPS (LI, L2, L5), СНС Galileo (El, E5ab), ШДПС SBAS (LI)

7.6.6,

7.6.7

Ваттметр E4418B с преобразователями 8481А и 8481D (пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений от минус 70 до минус 30 дБ (исх. 1мВт))

7.6.1,

7.6.5,

7.6.11

Анализатор спектра N9010A (диапазон рабочих частот: от 9 кГц до 26,5 ГГц, пределы относительной погрешности частоты опорного генератора ± 1,5 *10‘7)

7.6.10

Осциллограф цифровой запоминающий WaveMaster 820Zi (количество каналов 2, полоса пропускания 20 ГГц)

  • 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 3.3 Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

4 Требования безопасности при поверке
  • 4.1 При проведении операций поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации на средства измерений, используемых при поверке.

  • 4.2 К проведению поверки комплекса допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

5 Условия поверки
  • 5.1. При проведении поверки должны соблюдаться нормальные условия по

    ГОСТ 22261-94:

    • - температура окружающего воздуха

    • - относительная влажность воздуха

    • - атмосферное давление

    • - напряжение питающей сети

    • - частота питающей сети

    (25±5) °C;

    от 30 до 80 %;

    от 84,0 до 106,7 кПа;

    (220±20) В;

    (50±0,5) Гц.

6 Подготовка к поверке
  • 6.1 Поверитель должен изучить руководство по эксплуатации или техническое описание поверяемого комплекса и используемых средств поверки.

  • 6.2 Поверяемый комплекс должен быть выдержана в помещении в расположении средств поверки не менее 2-х часов.

  • 6.3 Комплекс и средства поверки должны быть подготовлены к работе в соответствии с их РЭ.

7 Методы (методики) поверки
  • 7.1 Внешний осмотр

  • 7.1.Шри внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

  • - комплектность согласно требованиям эксплуатационной документации;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 7.1.2 Комплекс, не удовлетворяющий данным требованиям, бракуется и направляется в ремонт.

  • 7.2 Опробование комплекса

    • 7.2.1 Опробование проводится каждой составной части комплекса отдельно.

    • 7.2.2 Опробование установки для тестирования средств беспроводной связи Е7515А

      • 7.2.2.1 Включить Е7515А и дать прогреться в течение 30 минут.

      • 7.2.2.2 Проверить загрузку ОС Windows.

      • 7.2.2.3 В случае успешной загрузки выбрать и запустить режим полной калибровки.

      • 7.2.2.4 Результаты опробования установки считать положительными, если загрузка ОС Windows и полная калибровка завершились успешно.

    • 7.2.3 Опробование аудиоанализатора U8903B

      • 7.2.3.1 При опробовании проверить:

  • - работоспособность кнопок включения и управления;

  • - работоспособность функций аудиометров в соответствии с руководством по эксплуатации.

-работоспособность программного обеспечения.

  • 7.2.3.2 Результаты опробования аудиоанализатора U8903B считать положительными, если аудиоанализатор нормально функционирует и не отображает информацию об ошибках.

  • 7.2.4 Опробование имитатора сигналов СН-3803М (СН-3805М)

    • 7.2.4.1 Разместить блок имитации на устойчивой горизонтальной плоскости в непосредственной близости от управляющего компьютера. Соединить клемму заземления блока имитации с шиной заземления.

    • 7.2.4.2 Включить имитатор сигналов в соответствии с порядком включения, приведенным в РЭ.

    • 7.2.4.3 Проверка работоспособности блока имитации имитатора выполнятся автоматически после включения питания с помощью специализированного программного обеспечения (СПО) блока имитации.

    • 7.2.4.4 Наблюдать на дисплее блока имитации имитатора процесс автопроверки; в процессе автопроверки СПО блока имитации поочередно устанавливает каналы блока имитации на выдачу максимальной мощности; встроенным измерителем мощности контролируется наличие этой мощности на выходе; автопроверка проводится для всех каналов на всех рабочих частотных диапазонах; в случае несоответствия измеренной мощности заданной, на дисплее высвечивается сообщение о неисправности канала.

    • 7.2.4.5 Проверить работоспособность управляющего компьютера путем запуска на нем исполняющего файла СПО «Среда создания сценария» и контроля результатов тестирования. Сравнить номер версии СПО с приведенной в РЭ.

    • 7.2.4.6 Результаты опробования имитатора сигналов СН-3803М (СН-3805М) считать положительными, если при опробовании не наблюдается сбоев загрузки СПО блока имитации, сбоев автопроверки блока имитации, сообщений об ошибках, сбоев тестирования СПО «Среда создания сценария», версия используемого СПО совпадает с версией, приведенной в РЭ.

7.2.5 Результаты поверки считать положительными, если опробование всех составных частей закончились положительно.

  • 7.3 Идентификация программного обеспечения

    • 7.3.1 Идентификация программного обеспечения проводится каждой составной части комплекса отдельно.

  • 7.3.2.1 Для проверки установленного на составные части комплекса программного обеспечения использовать следующий порядок действий

  • - проверить номера версий ПО;

  • - проверить работоспособность составных частей.

7.3.2 Результаты поверки считать положительными, если процедура самопроверки завершается успешно и версия ПО каждой составной части комплекса соответствует значениям указанных в их описаниях типа.

  • 7.4 Определение метрологических характеристик установки для тестирования средств беспроводной связи Е7515А

    • 7.4.1 Определение диапазона и относительной погрешности установки и измерения уровня выходного сигнала

      • 7.4.1.1 Соединить оборудование в соответствии с рисунком 1. При измерениях использовать измерительные преобразователи мощности N8482A.

        Установка Е7515А Г ен оратор

  • 7.4.1.2 Запустить программу Keysight Control Panel и нажать кнопку Application Manager (рисунок 2).

KI1 Keysight Control Panel

Stand-alone

Array

Application Manager

LTE

Start

Application Manager

-?1

LTE

LTE

1

LTE

О

iPerf

| TRXA ]    [ TRXB ]

UXM

LTE-A

Auto-Start Last Configuration

Auto-Start X-Senes Measurement Applications

Close

Рисунок 2.

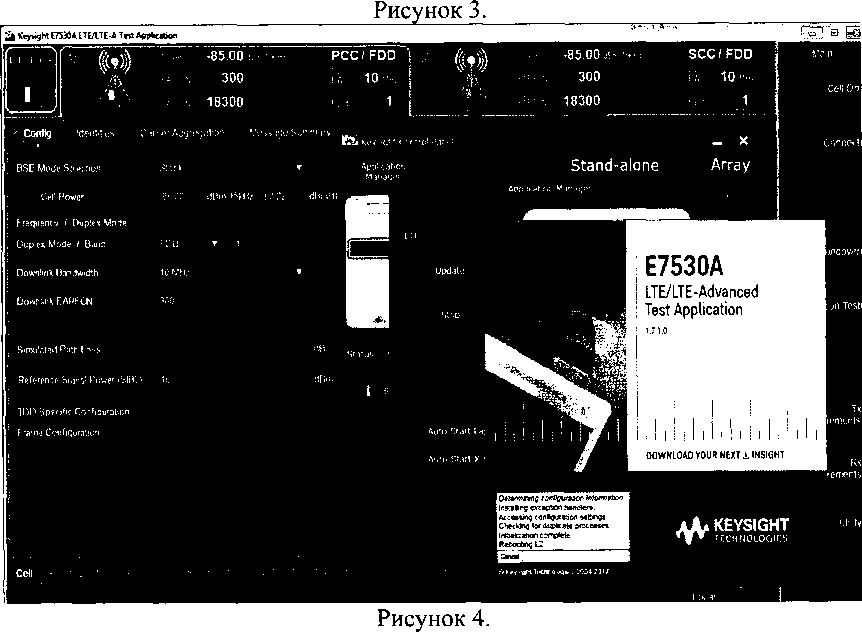

  • 7.4.1.3 Выбрать режим, соответствующий двум независимым сотам (второй сверху на рисунке 2), сконфигурированным для формата LTE, и запустить конфигурирование, нажав кнопку Start (рисунок 3), после чего будет запущено два окна с установками формируемого сигнала для приемопередатчиков А и В (рисунок 4).__________________________

OU Keysight Control Рэпе!

hterm

Stand-alone

Array

Application

Manager

LTE

Status

Application Manager

Update

Determining configuration information. InstaBng exception handlers. Accessing configuration settings. Checking lor duplicate processes. Initialization complete.

Rebooting L2_____________________

Сапой |                      ~

E7530A

LTE/LTE-Advanced

Test Application

DOWNLOAD YOUR NEXT A INSIGHT

KEYSIGHT

TECHNOLOGIES

© Keysit£tf Technologies 2OO4-2D17

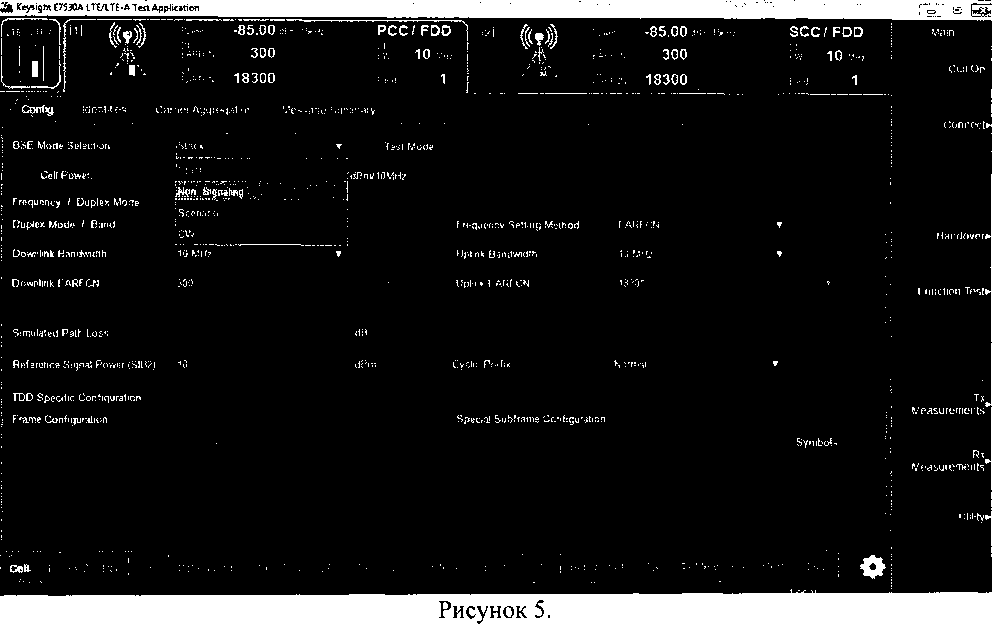

7.4.1.4 Выбрать режим Non Signaling в поле BSE Mode Selection (рисунок 5).

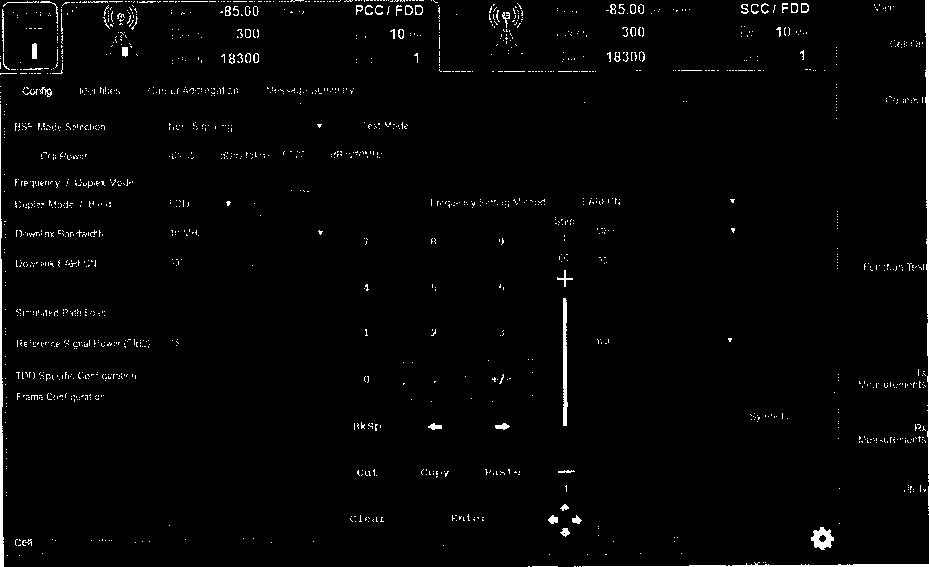

7.4.1.5 Выбрать частотный диапазон сети LTE, содержащий требуемый для анализа сигнал 0 дБ/мВт, 300 МГц, и в ячейке Band установит диапазон в соответствии с РЭ на установку Е7515А (рисунок 6).

St Keysight Е75Э0А1ТЕЛТЕ-А Те A Application__<                                                                                                                                    , сэ I fe- (rig

Рисунок 6.

  • 7.4.1.6 Нажать кнопку Cell On и запустить формирование/анализ сигнала по порту TXRX1 приемопередатчика В (рисунок 7).

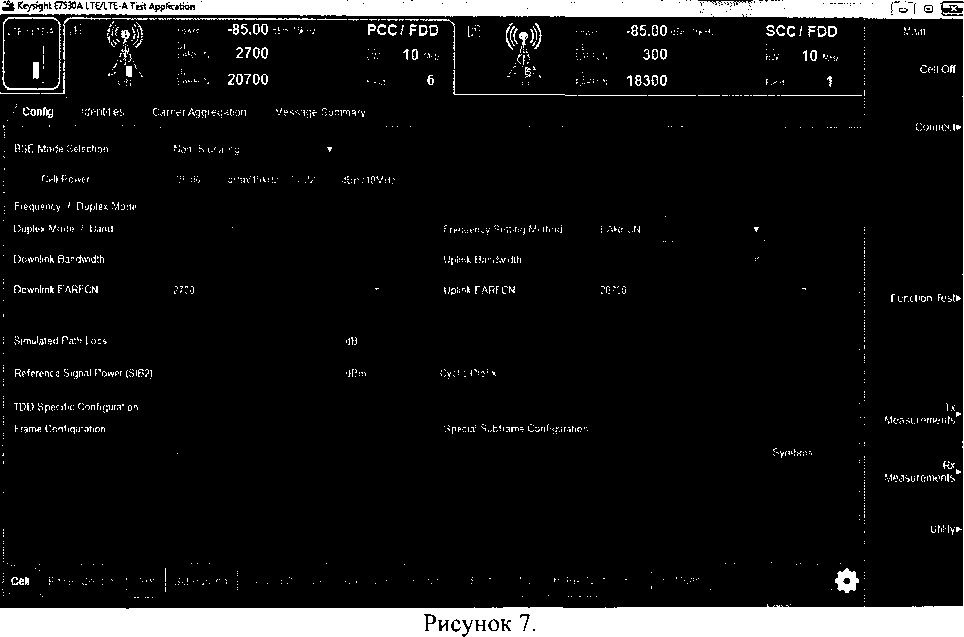

1АЛ.1 Определить входной порт Cell A TXRX1 во вкладке System (рисунок 8).

2700

20700

impairments fader Config

Cable L-oss Correction

Timing Configuration

DL Timing . Offset.      u

Is

UL Timing n Offset:      u

Ts

Cel!

i Ceil 1

V s Ant 1

РСС/FDD 1

DL

В'Л

10 мн,-

300

SCC/FDD

DL . rt

BW 10 МНг

Main

Pond

Error Log

RUI loq

DL Antenna Configuration 1 x 1

Expected Power Control

Expected Input Power' Auto PS

Manual Input Power:

ps

Channel Emulator

Bypass

18300

Conned

Periodic Trigger Type (A)      Frame                       i

RF Output Config

Transceiver A

Transceiver В                 i

dBm

- RF Output 1 - TXRX1        ▼

-RF Ou1pui2 - |EXRX2        T I

UXM

| ' Function Tes

Transceivei A

Transceiver В

I                     T

1 Measurement

1

R

Measurement

1                       Utilit

i                                      i

System            ' j ’ ' i

Рисунок 8.

7.4.1.8 Запустить режим измерений, для чего нажать кнопку ТХ Measurements в правой части экрана и выбрать режим Monitor Spectrum (рисунок 9).

Тх

Measurements

Rx^

Measurements

Utility^

Рисунок 9.

7.4.1.9 Установить вручную частоту сигнала и запустить поиск пика по маркеру в от-

Рисунок 10.

  • 7.4.1.10 Установить на генераторе частоту сигнала 300 МГц, выходную мощность 6 дБ/мВт.

  • 7.4.1.11 Измерить уровень мощности сигнала ваттметром, отрегулировать уровень мощности на генераторе таким образом, чтобы измеренное ваттметром значение мощности было 0 (± 0.05) дБ/мВт.

  • 7.4.1.12 Нажать кнопку маркер дельта на установке Е7515А.

  • 7.4.1.13 На генераторе установить уровень выходной мощности 9.5 дБ/мВт и измерить значение мощности ваттметром.

  • 7.4.1.14 Отрегулировать уровень мощности Иуст на выходе генераторе таким образом, чтобы измеренное ваттметром значение мощности было 3.5 (±0.05) дБ/мВт.

  • 7.4.1.15 Записать значение дельта маркера - ГГизм.

  • 7.4.1.16 Вычислить относительную погрешность установки и измерения уровня выходного сигнала измерения как иизм-UycT. Полученное значение погрешности измерения не должно превышать значение, указанное в таблице 1.

7.4.1.17 Провести измерения всех уровней мощности и частот, указанных в таблице 3.

При измерении уровня мощности меньше 20 дБ/мВт использовать преобразователь 8481D.

7.4.1.18 Повторить все измерения для Cell Rx A TxRx2/R2, Cell В Rx TxRxl/Rl, Cell Rx В TxRx2/R2.

Таблица 3.

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

300

3,5

-10

-20

-30

-40

-53

1000

3,5

-10

-20

-30

-40

-53

1500

3,5

-10

-20

-30

-40

-53

2000

3,5

-10

-20

-30

-40

-53

2500

3,5

-10

-20

-30

-40

-53

3000

3,5

-10

-20

-30

-40

-53

3500

3,5

-10

-20

-30

-40

-53

Погрешность измерения приемника, дБ

Предел допустимых погрешностей измерения уровня, ± дБ

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

4000

3,5

-10

-20

-30

-40

-53

4500

3,5

-10

-20

-30

-40

-53

5000

3,5

-10

-20

-30

-40

-53

5500

3,5

-10

-20

-30

-40

-53

6000

3,5

-10

-20

-30

-40

-53

Погрешность измерения приемника, дБ

Предел допустимых погрешностей измерения уровня, ± дБ

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

7.4.1.19 Определение диапазона и относительной погрешности установки уровня выходного сигнала

7.4.1.20 Выбирать тип выходного сигнала CW на вкладке Cell в поле BSE Mode Selection установки Е7515А (рисунок И), после чего можно одновременно задавать значения уровней и частоты выходного сигнала для двух пар выходов (ТХ1 и TXRX1, ТХ2 и TXRX2). При этом для второй пары частота задаётся в виде смещения (AF) и не может превышать допустимой полосы частот приемопередатчика (±50 МГц) (рисунок 12).

& Keysight Е75Э6А LTE/LTE-A Test Ampliation

ТГТГГТ '-T??????T.....Г Г СТ ЕТ

1 V_-     -2

ГН /! IT A fl J

'iE

-57.22 нга

300

18300

РСС/ FDD™'

EW   10 MH;

Ета       1

1" V

111

-85ЛЮ

300

.  18300

......SCC/FDD I

та 10-   |

1 1

Mam

ili on

Message Summa?

arg?

* r|‘ Роячг

Connect»?

Test Made

F-equen<_y / Duplex M<>d₽

! Duplex M->dr ' Bind

Downlink Bandwidth

ж

‘J MH

f raquency Setting Method

EARFCN

Handover»]

Dcvwiinx EARTCM

OJ

Snruhted Path Los-

dB

R Jefenct Signal Puw=r ir- B2)

18

dBm

Uplink Bandwidth

Uplink EARFCN

Ю MH-

TDD Speed r Crrfgum* on

■« Frame Cnrrftqijral-tou.

Special Subframe Conftguralton

Tx fLabiirrments

Сем

Rymbo

Rxl

M^aAtKemenbj

Рисунок 11.

1 4 G»vi

x! 1:

-85.00 ir 1000.0000-

-85.00 та

0.0000 та.

C-irtfsg

—.............

""""

tibfc M?;ir SelsJif n

та

l.t O.„. .4 , ,

RF О

- CVVPow&r

З.та '

dl

C'A Fowe-

■«

dBir.

CW1 requency

‘QTJ Р.ТЗС'С-J                  V

CW Frequency Offset

T 030C '• 5

ж .

Рисунок 12.

7.4.1.21 Выбрать необходимый порт, перейдя во вкладку System (рисунок 13)-

2|КеуидНЕ75Э0А1ТЕЛП-АТвйАрр6с«юп                                   _____ __________ ______________________________________________ Г=> ! ®

I , I, J 1 э                                         <н<г

—   |,        С/           -85.00■-«-    -85.00 .л-

| I ll       I '        1000.0000,.<             0.0000 м-

RF Config Арр гЬ npiimx-nts FaderCorTig Error Log RUtLog

Cable Loss Correcuon

DI. Antenna Configuration 1 x 1

Periodic Trigger Type (A)

Frame

Timing Configuration

Expected Power "Control

DL Timina

Offset:       0

Expected Input Power Auto

RF Output Config

Transce.vef A

Transceiver В

Manual Input Pc-.ver,

dBm

TXR.X1

Ul Timinq Offset

▼ -■ RF Output 1 -т RF Output 2 -

Cea 1

cat t

Channel Emulate*

UXM

Trarscetve* A

Bypass

TX|

Measurements

System         >

Lor? a.

SYSTemilUSTrumentO] PORT[ TRXA] OUTPutP

Рисунок 13.

7.4.1.22 На установке E7515A установить значение уровня сигнала 0 дБ/мВт (Иуст), частоту 300 МГц.

7.4.1.23 Измерить уровень мощности Uhm ваттметром и занести измеренное значение в таблицу 2.

7.4.1.24 Подать тот же сигнал на анализатор спектра N9030A.

7.4.1.25 На анализаторе установить центральную частоту 300 МГц, полоса обзора 0 Гц, RBW 10 Гц, нажать Peak Search, Marker -> Delta. После этого с шагом 10 дБ/мВт уменьшать сигнал, измеряя на анализаторе спектра уровень мощности сигнала (Цизм).

  • 7.4.1.26 Рассчитать погрешность измерения по формуле иизм-иуст-ГГим.

  • 7.4.1.27 Полученные значение занести в таблицу 4.

7.4.1.28 Повторить измерения для всех частот, указанных в таблице 4. Повторить измерения для Cell A TxlRxl, Cell A TxlRx2, Cell А Тх2, Cell В Txl, Cell В TxlRxl, Cell В TxlRx2, Cell В Тх2. При уровнях ниже -70 дБ/мВт на анализаторе спектра необходимо включить предусилитель сигнала.

Таблица 4

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

CellA

300

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-ПО

1000

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-НО

2000

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

Погрешность измерения приемника, дБ

Предел допустимых погрешностей, ± дБ

1Тх1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

-100

3000

0

-10

-20

-30

1

о

1

о

-60

-70

-80

-90

-100

4000

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

5000

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

6000

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

Погрешность измерения приемника, дБ

Предел допустимых погрешностей, ± дБ

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

CellA Т:

500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

1500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-ПО

2500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

3500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

Погрешность измерения приемника, дБ

Предел допустимых погрешностей, ± дБ

xlRxll

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Частота установленного сигнала на генераторе, МГц

Уровень мощности сигнала, дБ/мВт

4500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

5500

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

Погрешность измерения приемника, дБ

Предел допустимых погрешностей, ± дБ

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Результаты поверки считать положительными, если значения погрешности измерения приемника не превышают допустимых значений, указанных в графе 4.

  • 7.4.2 Определение среднеквадратического значения величины модуля вектора ошибки (EVM) и фазовой ошибки

    • 7.4.2.1 Соединить Е7515А и анализатор сигналов N9030A в соответствии со схемой, представленной на рисунке 14.

      10 MHz синхронизация

      Е7515А

      Векторный анализатор сигналов

      RF Main

      к

Рисунок 14.

  • 7.4.2.2 Выбрать режим выхода TXRX1 приемопередатчика А. Активировать режим для двух независимых LTE-сот по приемопередатчикам А и В (см. описание выше). После этого в поле BSE Mode Selection для приемопередатчика А выбрать режим Non Signaling и запустить непрерывное формирование сигнала LTE в диапазоне частот (рисунок 15).

ik Keysight E753OA LTE/LTE-A Test Application

п

1 ..r

ztv

■         "37.78    I5.K-

. h 2700

РСС/ FDD

E-'.V     10 MH;

-85.00 да, iv

300

SCC7 FDD I

bw 10 (

I №.

1

'Is "

Cell Oft

, А-1

hi n 20700

Evd      6

[_............■ .....--

f. 18300

M     1 I

■ CW58

identities     Cr3rnerAq3fpq ttion     Message Summary

p        Connect

ВЪЕ Mode Selection:

Nor S-qnalmq                т

- ' Cell Power

-.<>■ 7’-:.      dttrrvtnkHq 1)0)      4кгн

IQMHz

Freruen v

Duplex Mo

Duplex Mode ! Band

F requency Setting Method

FARFCN

V

Oown!ink

Upknk Bandwidth

: Downlink FARFCN

2703

Uplink EARFCN

20700

Function Testi

Simulated Path to"*

dB

Referenda

Siqrtal Power (S1B2):

dBm

Cyclic Prefix

irDSpaafk “Trfiovstion

Tx

hr-я uiernenb

Fwne Cirfihouf3t.cn

Special Subframe Corifiyutation

Symbols

|                  Rx

Measurements'

t                 Utility

сей

■I      ' i ' Г

5SF_CONF!iH SFlsclfKllACTwelSIArel_____________________________________________________________________________________1 ocal

Рисунок 15.

  • 7.4.2.3 Выбрать поле BSE Mode Selection для приемопередатчика В в режиме CW (чтобы исключить формирование дополнительного сигнала downlink) (рисунок 16).

Рисунок 16.

  • 7.4.2.4 Устанавливать на выходе тестера сигнал с частотой 750, 2150 и 3550 МГц с заданными параметрами модуляции (WCDMA: Modulation Format QPSK, Symbol Rate 3,84 МГц, Span 5 МГц, Res BW 150,888 кГц).

  • 7.4.2.5 На анализаторе сигналов N9030A устанавливать последовательно центральную частоту в соответствии с частотой выходного сигнала тестера 750, 2150 и 3550 МГц. Запустить на анализаторе сигналов режим цифровой демодуляции сигналов. Выбрать предварительные настройки для стандарта WCDMA: Modulation Format QPSK, Symbol Rate 3,84 МГц, Span 5 МГц, Res BW 150,888 кГц

  • 7.4.2.6 Измерить и записать значение EVM.

  • 7.4.2.7 Остановить вывод сигнала на Е7515А.

  • 7.4.2.8 Выбрать в параметрах соответсвующий выход Cell A Txl, Cell A TxlRxl, Cell А TxlRx2, Cell А Тх2, Cell В Txl, Cell В TxlRxl, Cell В TxlRx2, Cell В Tx2.

  • 7.4.2.9 Измерить и записать значение Phase Err.

  • 7.4.2.10 Остановить вывод сигнала на Е7515А.

Результаты поверки считать положительными, если значение модуля EVM при воспроизведении сигнала стандарта WCDMA не превышает 3,5 % rms.

7.5 Определение метрологических характеристик аудиоанализатора U8903B

  • 7.5.1 Определение диапазона и относительной погрешности установки выходного напряжения постоянного тока

  • 7.5.1.1 Собрать схему в соответствии с рисунком 17.

    Канал 1

    ---------►

    3458А

    U8903B

    3458А

    Канал 2

Риунок 17

  • 7.5.1.2 На мультиметре установить режим измерения DC.

  • 7.5.1.3 На анализаторе установить выходное сопротивление 600 Ом, форма сигнала -«DC».

  • 7.5.1.4 Изменять напряжение согласно таблице, показания фиксировать в протоколе.

  • 7.5.1.5 Результаты поверки считать положительными, если значения относительной

погрешности установки выходного напряжения не превышают 1,0 %. Таблица 5

Напряжение с анализатора Ст, В

Измеренное значение напряжения Uu3M, В (канал 1)

Измеренное значение напряжения ишм, В (канал 2)

Относительная погрешность (%) (канал 1)

Относительная погрешность (%) (канал 2)

-10,00

-8,00

-6,00

^1,00

-2,0

-0,25

0,25

2,00

4,00

6,00

8,00

10,00

  • 7.5.2 Определение относительной погрешности установки выходного напряжения переменного тока, неравномерности АЧХ относительно опорной частоты 1кГц и разрешающей способности

  • 7.5.2.1 Собрать схему в соответствии с рисунком 17.

  • 7.5.2.2 На мультиметре установить режим измерения АС, метод измерения -«Synchronous sub-sampled» ,включить фильтр.

  • 7.5.2.3 На анализаторе установить выходное сопротивление 600 Ом, форма сигнала -синус.

Параметры выходного сигнала Uycm:

- частота: 1000, 5, 100, 500, 750, 12250, 18250, 20000 , 30000, 40000, 50000, 60000, 70000, 80000 Гц;

-СКЗУ^ЧВ.

Таблица 6

Напряжение на анализаторе Uycmt В

Установленная частота fycmГц

Измеренное значение напряжения Uu3m, В (канал 1)

Измеренное значение напряжения Uu3M, В (канал 2)

Неравномерность АЧХ, дБ (канал 1)

Неравномерность АЧХ, дБ (канал 2)

1

1000

1

5

1

100

1

500

1

750

1

12250

1

18250

1

20000

1

30000

1

40000

1

50000

1

60000

1

70000

1

80000

  • 7.5.2.4 Повторить измерения п. 3.3.2.3 с параметрами выходного сигнала Uycm:

  • - частота: 1000 Гц;

    0,6; 1;

  • - СКЗ Vnns-' 0,008; 0,01; 0,015; 0,02; 0,03; 0,04; 0,05; 0,08; 0,1;0,15; 0,2; 0,3; 0,40;

    1,2;

    1,8; 2,5; 3,5; 5; 8 В.

Таблица 7

Напряжение на анализаторе Uycmi В

Измеренное значение напряжения Uusm, В (канал 1)

Измеренное значение напряжения ишм, В (канал 2)

Относительная погрешность (%) (канал 1)

Относительная погрешность (%) (канал 2)

0,008

0,01

0,015

0,02

0,03

0,04

0,05

Напряжение на анализаторе ГГуст, В

Измеренное значение напряжения Иизм, В (канал 1)

Измеренное значение напряжения иизм, В (канал 2)

Относительная погрешность (%) (канал 1)

Относительная погрешность (%) (канал 2)

0,08

0,1

0,15

0,2

0,3

0,4

0,6

1

1,2

1,8

2,5

3,5

5

8

  • 7.5.2.5 Результаты испытаний считать положительными, если:

  • - относительная погрешность установки выходного напряжения переменного тока значением 1 Вскз на частоте 1 кГц не превышает ±1 %;

  • - неравномерность АЧХ не превышает ±0,008 дБ (в диапазоне от 5 Гц до 20 кГц) и ±0,08 дБ (в диапазонах от 5 Гц до 80 кГц).

7.5.3 Определение относительной погрешности установки выходного напряжения переменного тока, неравномерности АЧХ относительно опорной частоты 1кГц и разрешающей способности

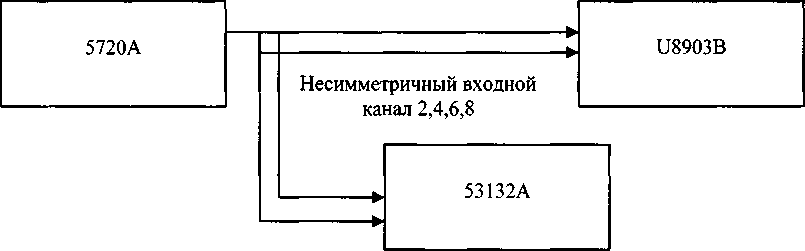

  • 7.5.3.1 Собрать схему в соответствии с рисунком 18.

Рисунок 18

  • 7.5.3.2 На частотомере установить сопротивление 1 МОм, режим DC, уровень триггера 50 %.

  • 7.5.3.3 На анализаторе установить выходное сопротивление 600 Ом, форма сигнала -синус, величина (СКЗ) - 1 В.

Частота выходного сигнала fycm'. 10, 20, 59, 100, 500, 100, 500, 10000, 50000, 80000 Гц.

  • 7.5.3.4 Изменять частоту согласно таблице, показания фиксировать в протоколе.

Таблица 8

Установленная частота fycm, Гц

Измеренное значение/^, Гц (1 канал)

Измеренное значение/^, Гц (2 канал)

Погрешность установки частоты, % (1 канал)

Погрешность установки частоты, % (2 канал)

10

20

50

100

500

1000

5000

10000

50000

80000

  • 7.5.3.5 Результаты испытаний считать положительными, если относительная погрешность установки частоты не выходит за пределы диапазона ±(0,0002 % +100 мкГц).

  • 7.5.4 Определение уровня выходных перекрестных искажений

  • 7.5.4.1 Собрать схему в соответствии с рисунком 19.

U8903B

Канал 1

Канал 2

Канал 1

Канал 2

Рисунок 19

  • 7.5.4.2 На выходных каналах анализатора установить несбалансированное соединение, сопротивление 600 Ом, вид сигнала - синус.

  • 7.5.4.3 На входных каналах анализатора установить синусоидальный сигнал, режим измерений «DC», сопротивлением 300 Ом, метод измерений - Crosstalk.

Частота выходного сигнала fyCm'- 1000, 20000 Гц.

Величина (СКЗ): 0,32, 1, 3,2,8 В

  • 7.5.4.4 Измеренные значения амплитуды входного сигнала занести в таблицу 7. Перевести значения установленной сигнала из В в дБВ (дБ относительно 1 В).

Таблица 9

Установленный сигнал Uycm., В

Входное напряжение, В

Установленная частота fycm.i Гц

Уровень перекрестных помех 1-2, дБ

Уровень перекрестных помех 2-1,дБ

0,32

0,32

1000

0,32

20000

1

1

1000

1

20000

3,2

3,2

1000

3,2

20000

8

10

1000

10

20000

  • 7.5.4.5. Результаты испытаний считать положительными, если полученный уровень перекрестных искажений не более минус 130 дБ + 0,1 мкВ.

  • 7.5.5. Опеределение частотного диапазона и времния нарастания напряженяия выходного сигнала прямоугольной формы

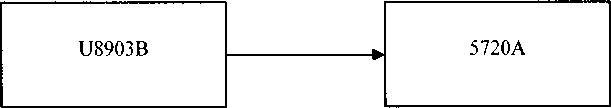

  • 7.5.5.1 Подключить анализатор к осциллографу

  • 7.5.5.2 На осциллографе установить :

-Trigger mode .’Edge.

  • 7.5.5.3 На анализаторе установить несбалансированный тип соединения, форма сигнала -прямоугольная, выходное сопротивление - 600 Ом. Выходное напряжение -0,5; 1,0;

  • 4,5 В.

Таблица 10

Выходное напряжение и, В

У станавливаемая частота сигнала .fycmi Гц

Вольт/деление

Время/деление (мкс)

Время нарастания (канал 1), с

Время нарастания (канал 2), с

0,5

500

0,5/6

400

0,5

1000

0,5/6

200

0,5

2000

0,5/6

100

0,5

5000

0,5/6

40

0,5

10000

0,5/6

20

0,5

20000

0,5/6

10

0,5

30000

0,5/6

6,6667

1,0

500

1,0/6

400

1,0

1000

1,0/6

200

1,0

2000

1,0/6

100

1,0

5000

1,0/6

40

1,0

10000

1,0/6

20

1,0

20000

1,0/6

10

1,0

30000

1,0/6

6,6667

4,5

500

4,5/6

400

4,5

1000

4,5/6

200

4,5

2000

4,5/6

100

4,5

5000

4,5/6

40

4,5

10000

4,5/6

20

4,5

20000

4,5/6

10

4,5

30000

4,5/6

6,6667

7.5.5.4 Результаты испытаний считать положительными, если измеренные значения времени нарастания не превышают 2 мкс.

7.5.6. Определение диапазона и относительной погрешности установки амплитуды

напряжения выходного сигнала прямоугольной формы

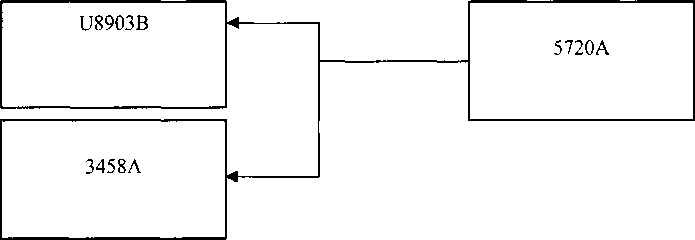

  • 7.5.6.1 Собрать схему в соответствии с рисунком 1.

  • 7.5.6.2 На мультиметре установить режим измерения «АС», метод измерения -

«Synchronous sub-sampled» ,фильтр включить.

7.5.6.3 На анализаторе установить выходное сопротивление 600 Ом, форма сигнала -

прямоугольная, частота сигнала -1 кГц.

Значения амплитуды выходного сигнала Uycm: 0,01 ;0,0015; 0,02; 0,03;0,04;0,05;0,08;

0,1 ;0,15;0,2;0,3;0,4;0,6;1 ;1,2;1,8;2,5;1,8;2,5; 3,5;5;7,5; 10 В.

Таблица 11

У станавливаемая величина сигнала

Uycm, В

Предел измерений

Измеренное значение напряжения Uu3m, В (канал 1)

0,01

0,1

0,015

0,1

0,02

0,1

0,03

0,1

0,04

0,1

0,05

0,1

0,08

0,1

0,1

1

0,15

1

0,2

1

0,3

1

0,4

1

0,6

1

1

10

1,2

10

1,8

10

2,5

10

3,5

10

5

10

7,5

10

10

100

Измеренное значение напряжения Uu3n, В (канал 2)

Относительная погрешность (%) (канал 1)

Относительная погрешность (%) (канал 2)

7.5.6.4 Результаты испытаний считать положительными, если относительная погрешность установки амплитуды напряжения выходного сигнала прямоугольной формы на частоте 1 кГц не превышает ±1 %.

7.5.7 Определение диапазона и относительной погрешности измерений напряжения постоянного тока

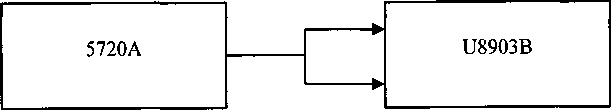

  • 7.5.7.1 Собрать схему в соответствии с рисунком 20.

Несимметричный входной канал 1,3,5,7

Несимметричный входной канал 2,4,6,8

Рисунок 20

  • 7.5.7.2 На анализаторе установить тип соединения - несбалансированный, вид входного сигнала - DC.

-(СКЗ): 140;-100; -32;-10;-3,2;-1; -0,32;0,32;1; 3,2;10; 32; 100; 140 В.

Таблица 12

Установленное напряжение UVcm, В

Измеренное значение

(канал 1), В

Измеренное значение ишм (канал 2), В

Погрешность измерения (канал 1), %

Погрешность измерения (канал 2), %

-140

-100

-32

-10

-3,2

-1

-0,32

0,32

1

3,2

10

32

100

140

7.5.7.3 Результаты испытаний считать положительными, если полученные значения относительной погрешности не превышают ±1 %.

7.5.8 Определение относительной погрешности измерений напряжения переменного тока и неравномерности АЧХ

  • 7.5.8.1 Собрать схему в соответствии с рисунком 20.

  • 7.5.8.2 На аудиоанализаторе установить тип соединения - несбалансированный, вид входного сигнала - АС, полоса пропускания измерения -90 кГц.

  • 7.5.8.3 Измерить анализатором входной сигнал с 5720А: 1 В (СКЗ) на частоте 1000 Гц.

Подать с калибратора 5720А выходной сигнал с параметрами:

- (СКЗ)- 0.2, 1.0, 2.4, 9.6, 30, 96, 140 В.

-частота 1000; 20; 20000; 30000; 40000; 50000; 60000; 70000; 80000; 82275; 85625; 88275; 90000 Гц.

Результаты измерений занести в таблицу 13.

Таблица 13

Установленное напряжение искз, в

Входное напряжение Ubx, В

Установленная частота fycT, Гц

Измеренное значение Иизм (канал 1), В

Измеренное значение ТЗизм (канал 2), В

Неравномерность АЧХ (канал 1), дБ

Неравномерность АЧХ (канал 2), дБ

  • 7.5.8.4 Результаты испытаний считать положительными, если полученные значения:

  • - погрешность измерений входного напряжения переменного 1 Вскз на частоте 1 кГц не превышают ±0,03 дБ;

  • - неравномерности АЧХ не превышают ±0,008 дБ (на частоте от 20 Гц до 20 кГц), ±0,08 дБ (на частоте от 20 кГц до 80 кГц) и ±0,1 дБ (до 96 кГц).

7.5.9. Определение относительной погрешности измерений частоты

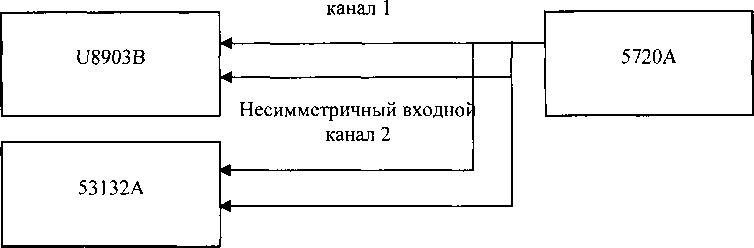

  • 7.5.9.1 Собрать схему в соответствии с рисунком 21.

Т ТОЛЛ1П

Рисунок 21

  • 7.5.9.2 На частотомере установить сопротивление 1МОм, режим DC, уровень триггера 50%.

Частота сигнала: 10, 50, 100, 200, 500, 1000, 5000, 10000,50000, 80000 Гц.

Таблица 14

Установленная частота 1уст, Гц

Измеренное значение Гизм, Гц (1 канал)

Измеренное значение йззм, Гц (2 канал)

Погрешность установки частоты, % (1 канал)

Погрешность установки частоты, % (2 канал)

10

20

50

100

500

1000

5000

10000

50000

80000

  • 7.5.9.3 Результаты испытаний считать положительными, если относительная погрешность измерения частоты не превышает ± (0,0002 % + 100 мкГц) (на частоте <50 кГц), ± 0,0005 % (>50 кГц).

  • 7.5.10 Определение абсолютной погрешности измерений разности фаз при равных уровнях сигналов

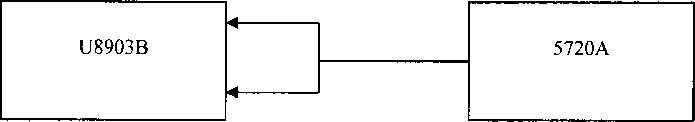

  • 7.5.10.1 Собрать схему в соответствии с рисунком 22.

Несимметричный входной канал 1,3,5,7

Рисунок 22

  • 7.5.10.2 На анализаторе установить режим измерения разности фаз.

  • 7.5.10.3 На калибраторе установить значение выходного сигнала 1 В (СКЗ), форма сигнала - синусоидальная, частота сигнала -10,50, 500, 1000, 5000, 10000, 50000, 90000 Гц.

Таблица15

Установленная частота fycT, Гц

Разность фаз,0

10

50

100

500

1000

5000

10000

50000

90000

  • 7.5.10.4 Результаты испытаний считать положительными, если абсолютная погрешность измерений разности фаз не превышает ±2° в диапазоне частот до 20 кГц и ±4° - свыше 20 кГц.

  • 7.5.11 Определение уровня входных перекрестных помех

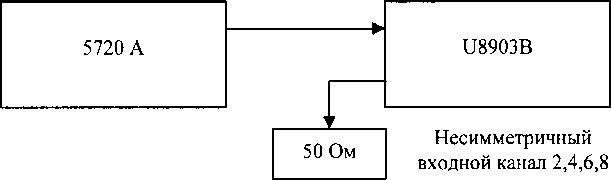

  • 7.5.11.1 Собрать схему с соответствии с рисунком 23.

Несимметричный выходной канал 1,3,5,7

Несимметричный выходной канал 2,4,6,8

Рисунок 23

  • 7.5.11.2 На анализаторе установить форму сигнала -синусодальный. На канале 1 анализатора установить типа соединение - несбалансированное, функция измерения -Crosstalk.

  • 7.5.11.3 С генератора подать сигнал (СКЗ): 0,32; 1; 3,2; 10; 32; 100; 140 В.

Частота сигнала: 1000, 20000 Гц.

Таблица 16

Установленное напряжение UycT, В

Установленная частота fycT, Гц

Перекрестные искажения (с канала 1 на канал 2), дБ

Перекрестные искажения (с канала 2 на канал 1), дБ

0,32

1000

0,32

20000

1

1000

1

20000

3,2

1000

3,2

20000

10

1000

10

20000

32

1000

32

20000

100

1000

100

20000

140

1000

140

20000

  • 7.5.11.4 Результаты испытаний считать положительными, если уровень входных перекрестных помех не более минус 140 дБ + 0,1 мкВ (на частоте до 20 кГц).

  • 7.5.12 Определение неустранимых искажений

  • 7.5.12.1 Собрать схему по рисунку 19.

  • 7.5.12.2 На выходных каналах анализатора установить тип соединения - несбалансированный, сопротивление - 600 Ом, форма сигнала - синусоидальная.

  • 7.5.12.3 На входных каналах анализатора установить, функция измерения - THD+N.

Таблица 17

Искажения (канал 1), дБ

Искажения (канал 2), дБ

7.5.12.4. Результаты испытаний считать положительными, если полученные значения не превышает минус 108 дБ (от 18 ° до 28 °) и минус 100 (от 0 ° до 18 0 и от 28 ° до 55 °).

  • 7.5.13 Определение относительного уровня помех, обусловленных интермодуляционными искажениями

  • 7.5.13.1 Собрать схему в соответствии с рисунком 19.

  • 7.5.13.2 На анализаторе сопротивление - 600 Ом, типа соединения - несбалансированное, функция измерения - SMPTE IMD

Частота сигнала - 60,170,300 Гц.

(СКЗ): 1,00; 3,00; 5,00; 8,00 В.

Таблица 18

Частота, Гц

СКЗ, В

Интермодуляционные искажения (канал 1), дБ

Интермодуляционные искажения (канал 2), дБ

60

1,00

60

3,00

60

5,00

60

8,00

170

1,00

170

3,00

170

5,00

170

8,00

300

1,00

300

3,00

300

5,00

300

8,00

  • 7.5.12.3 Результаты испытаний считать положительными, если полученные значения не превышают минус 95 дБ.

  • 7.5.13 Определение коэффициента ослабления синфазного сигнала

  • 7.5.13.1 Собрать схему в соответствии с рисунком 24.

  • 7.5.13.2 На анализаторе установить тип соединения - сбалансированный, функция измерения - FFT (графический режим), число точек -65536.

-частота подаваемого сигнала: 500, 1000, 10000, 20000 Гц.

-(СКЗ): 0,32; 1,0; 3,2; 10;32; 140 В.

Рисунок 24

Таблица 19

Установленное напряжение UycT, В

Установленная частота fycT, Гц

КОСС 1,дБ

КОСС 2, дБ

0,32

500

0,32

1000

0,32

10000

0,32

20000

1

500

1

1000

1

10000

1

20000

3,2

500

3,2

1000

3,2

10000

3,2

20000

10

500

10

1000

10

10000

10

20000

32

500

32

1000

32

10000

32

20000

100

500

100

1000

100

10000

100

20000

140

500

140

1000

140

10000

140

20000

7.5.13.3 Результаты испытаний считать положительными, если измеренные значения не менее 80 дБ при входном сигнале <3,2 В и не менее 50 дБ при входном сигнале >3,2 В.

  • 7.5.14 Определение коэффициента гармоник

  • 7.5.14.1 Коэффициент гармоник определить с помощью калибратора. Выход анализатора подключить к калибратору как показано на рисунке 10.

На 1 канале анализатора установить несбалансированное соединение, сопротивление 600 Ом, форма сигнала - синусоидальная, СКЗ выходного сигнала - 1 В, частота - 1 кГц.

Зафиксировать показания и пересчитать Л? в децибелах по формуле (1)

А7 =20lg(A’r),                                           (1)

  • 7.5.14.2 Результаты испытаний считать положительными, если коэффициент гармоник не превышает минус 108 дБ.

  • 7.5.14 Определение относительной погрешности измерений входного напряжения переменного тока при расширении диапазона до 1,5 МГц

  • 7.5.14.1 Собрать схему в соответствии с рисунком 25.

Несимметричные входные каналы 1 и 2

Рисунок 25

  • 7.5.14.2 На мультиметре установить функцию измерения «АС voltage», фильтр включить, режим измерения - Synchronous sub-sampled.

  • 7.5.14.3 На калибраторе установить синусоидальную форму сигнала.

Параметры выходного сигнала:

-частота: 1000, 20, 50, 100, 500, 2250, 5250, 10000, 30000, 50000, 70000, 90000, 95000, 100000, 200000, 300000, 400000, 500000, 600000, 700000, 800000, 900000, 1000000, 1100000, 1200000, 1300000, 1400000, 1500000 Гц;

- СКЗ Vms:0,2; 1,0; 2,4; 9,6,30;96 В

Считать с анализатора показания, и далее рассчитать относительную погрешность. Полученные результаты записать в таблицу 20.

  • 7.5.14.4 Результаты испытаний считать положительными, если относительная погрешность установки входного напряжения переменного тока значением 1 Вскз на частоте 1 кГц не превышает ±0,1 дБ (на частоте до 200 кГц), ± 0,5 дБ (на частоте не более 1 МГц), ±1,0 дБ (на частоте не более 1,5 МГц).

Таблица 20

Установленное напряжение Uck3, В

Входное напряжение Ubx, В

Установленная частота fyCT, Гц

Измеренное значение ГГизм (канал 1), В

Измеренное значение Иизм (канал 2), В

Погрешность измерения, %

(канал 1)

Погрешность измерения, %

(канал 2)

7.5.15. Определение относительной погрешности измерений частоты в расширенном частотном диапазоне

  • 7.5.15.1 Собрать схему в соответствии с рисунком 26.

Несимметричный входной

Рисунок 26

  • 7.5.16.2 На калибраторе установите синусоидальный сигнал.

  • 7.5.16.3 На входных каналах частотомера установить сопротивление 1 МОм, фильтр включить (при частоте 100 кГц), уровень триггера:50%

  • 7.5.16.4 На входных каналах анализатора установить несбалансированное соединение, функция измерения AC Voltage.

  • 7.5.16.5 Показания считать и рассчитать относительную погрешность.

  • 7.5.16.6 Результаты испытаний считать положительными, если относительная погрешности измерений частоты не превышает ±0,0002 %.

Таблица 21

Установленная частота fycT, Гц

Измеренное значение &зм, Гц (1 канал)

Измеренное значение Л1зм, Гц (2 канал)

Погрешность установки частоты, % (1 канал)

Погрешность установки частоты, % (2 канал)

100000

200000

300000

400000

500000

600000

700000

800000

900000

1000000

1100000

1200000

1300000

1400000

1500000

  • 7.6.1  Определение номинальных значений выходных частот

  • 7.6.1.1 Подключить с помощью радиочастотного кабеля к порту «РЧ», расположенному на передней панели блока имитации из состава имитатора, антенный вход приемника сигналов глобальных навигационных спутниковых систем (ГНСС) геодезического многочастотного СИГМА.

  • 7.6.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигналов СНС ГЛОНАСС (LI), СНС GPS (L1) для неподвижного объекта.

  • 7.6.3 Контролировать прием ГНСС-приемником СИГМА сигналов, формируемых имитатором.

  • 7.6.4 Результаты поверки считать положительными, если ГНСС-приемник СИГМА обеспечивает прием сигналов, формируемых имитатором, на дисплее анализатора спектра N9010A отображается спектр принимаемого сигнала СНС ГЛОНАСС (L3), таким образом, номинальные значения выходных частот сигналов, формируемых имитатором, составляют значения, приведенные в таблице 22. В противном случае имитатор бракуется

Таблица 22

Наименование характеристики

Значение характеристики

Номинальные значения выходных частот, МГц

СНС ГЛОНАСС (L1)

СНС GPS (L1)

1602 +к-0,5625 где к - - 7...7

1575,4200

  • 7.6.2 Определение относительной погрешности по частоте внутреннего опорного генератора

  • 7.6.2.1 Определение относительной погрешности по частоте внутреннего опорного генератора имитатора проводить после предварительного прогрева имитатора в течение не менее 2 часов.

  • 7.6.2.2 Определение относительной погрешности по частоте внутреннего опорного генератора имитатора проводить по схеме, приведенной на рисунке 27. Подключить с помощью радиочастотного кабеля к порту «10 МГц», расположенному на задней панели блока имитации из состава имитатора, вход компаратора частотного 47-318.

    /—

    1

    \__

    /—

    2

    \___

  • 1 -имитатор сигналов;

  • 2 - компаратор частотный 47-318;

  • 3 - стандарт частоты рубидиевый FS725

Рисунок 27 - Схема для определения метрологических характеристик внутреннего опорного генератора имитатора

  • 7.6.2.3 Провести определения относительной погрешности по частоте внутреннего опорного генератора имитатора в соответствии с РЭ на компаратор частотный 47-318.

  • 7.6.2.4 Результаты поверки считать положительными, если значение относительной погрешности по частоте внутреннего опорного генератора имитатора находится в пределах +2-10'8. В противном случае имитатор бракуется.

  • 7.6.3 Определение относительной вариации частоты внутреннего опорного генератора за 1 сутки

  • 7.6.3.1 Определение относительной вариации частоты внутреннего опорного генератора имитатора за 1 сутки проводить после предварительного прогрева имитатора в течение не менее 2 часов.

  • 7.6.3.2 Определение относительной вариации частоты внутреннего опорного генератора имитатора за 1 сутки проводить по схеме, приведенной на рисунке 27.

  • 7.6.3.3 Провести измерения относительной погрешности по частоте внутреннего опорного генератора имитатора в соответствии с РЭ на компаратор частотный 47-318 с интервалом времени между измерениями, равным 1 сутки.

  • 7.6.3.4 Вычислить значение относительной вариации частоты согласно ГОСТ 8.567-99.

  • 7.6.3.5 Результаты поверки считать положительными, если значение относительной вариации частоты внутреннего опорного генератора имитатора за 1 сутки находится в пределах ±5- 1О'10. В противном случае имитатор бракуется.

7.6.4 Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора при ти = тв = 1 с

  • 7.6.4.1 Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора имитатора проводить после предварительного прогрева имитатора в течение не менее 2 часов.

  • 7.6.4.2 Определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора имитатора проводить по схеме, приведенной на рисунке 27.

  • 7.6.4.3 Провести определение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора имитатора при тИ = тВ = 1 с в соответствии с РЭ на компаратор частотный 47-318.

  • 7.6.4.4 Результаты поверки считать положительными, если значение среднего квадратического относительного двухвыборочного отклонения результата измерений частоты внутреннего опорного генератора имитатора при тИ = тВ = 1 с не более 5-10’12. В противном случае имитатор бракуется.

  • 7.6.5 Определение относительного уровня помех, обусловленного паразитными составляющими

  • 7.6.5.1 Определение относительного уровня помех, обусловленного паразитными составляющими в спектре выходного сигнала проводить по схеме, приведенной на рисунке 28. Подключить с помощью радиочастотного кабеля к порту «КАЛИБР», расположенному на передней панели блока имитации из состава имитатора, вход анализатора спектра N9010A.

  • 1 - имитатор сигналов;

  • 2 - анализатор спектра

Рисунок 28 - Схема для оценки уровня помех, обусловленного паразитными составляющими в спектре выходного сигнала

  • 7.6.5.2 Сформировать и воспроизвести на имитаторе сценарий по формированию не-модулированного сигнала в диапазоне L1 (литер 0) СНС ГЛОНАСС согласно РЭ. Установить значение скорости изменения беззапросной дальности (псевдодальности), соответствующее значению доплеровского сдвига частоты 50 кГц.

  • 7.6.5.3 Настроить центральную частоту анализа анализатора спектра N9010A на значение 1602,05 МГц (1602,00 МГц + 50 кГц). Измерить мощность сигнала на центральной ча-

Рп

стоте 0.

  • 7.6.5.4 При помощи анализатора спектра N9010A измерить значения мощности сигнала Pi при отстройках частоты минус 100 кГц, минус 50 кГц, 50 кГц от значения центральной частоты анализа (1602,05 МГц).

  • 7.6.5.5 Рассчитать относительный уровень помех, обусловленных паразитными составляющими в спектре выходного сигнала, по формуле (1):

^=Р0-Р.

где1=1...3.                                                             (2)

  • 7.6.5.6 Провести аналогичные измерения в диапазонах частот СНС GPS (L1).

  • 7.6.5.7 Результаты поверки считать положительными, если значения относительного уровня помех, обусловленного паразитными составляющими, составляют не более минус 40 дБс. В противном случае имитатор бракуется.

7.6.6 Определение динамического диапазона изменения уровня мощности выходного сигнала

  • 7.6.6.1 Определение динамического диапазона изменения уровня мощности выходного сигнала проводить по схеме, приведенной на рисунке 29. Подключить с помощью радиочастотного кабеля к порту «КАЛИБР», расположенному на передней панели блока имитации из состава имитатора, вход ваттметра Е4418В с преобразователями 8481А и 8481D. Перед использованием ваттметра необходимо провести его внутреннюю калибровку с учетом соответствующих поправочных коэффициентов. При проведении измерений использовать радиочастотный кабель с известным коэффициентом ослабления и учитывать его значение при вычислениях.

    /—

    1

    к__

    )

    i

    с

    2

    \__

  • 1 - имитатор сигналов;

  • 2 - ваттметр Е4418В

Рисунок 29 - Схема для определения динамического диапазона изменения уровня мощности выходного сигнала

  • 7.6.6.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигнала в диапазоне L1 (литер 0) СНС ГЛОНАСС согласно РЭ. Установить нулевым значение скорости изменения беззапросной дальности (псевдодальности).

  • 7.6.6.3 Измерить значение мощности сигнала с использованием ваттметра Е4418В.

  • 7.6.6.4 Рассчитать значение верхней границы динамического диапазона изменения уровня мощности выходного сигнала по формуле (3):

= Ркалибр ~ Рагг >                                                       (3)

где РКАЛКБР - мощность сигнала, измеренная ваттметром Е4418В;

РАТТ - мощность сигнала, ослабляемая аттенюаторами 60 дБ на портах «РЧ» имитатора, за исключением порта «КАЛИБР», РАТТ = 60дБ.

  • 7.6.6.5 Рассчитать значение нижней границы динамического диапазона изменения уровня мощности выходного сигнала по формуле (4):

Л2 = А-Р' -Р2                                      Ml

YRQ Ратт2тт - мощности сигналов, ослабляемые аттенюаторами 20 дБ в универсальных блоках имитации, РАТТ = РАТТ = 20дБ .

  • 7.6.6.6 Провести аналогичные измерения в диапазонах частот СНС GPS (L1).

  • 7.6.6.7 Результаты поверки считать положительными, если верхняя граница динамического диапазона изменения уровня мощности выходного сигнала составляет значение минус 140 дБВт ± 1 дБ, нижняя граница динамического диапазона изменения уровня мощности выходного сигнала составляет значение минус 180 дБВт ± 1 дБ, что свидетельствует о том, что динамический диапазон изменения уровня мощности выходного сигнала составляет от минус 180 дБВт до минус 140 дБВт. В противном случае имитатор бракуется.

  • 7.6.7 Определение погрешности установки уровня мощности выходного сигнала

между каналами имитации

  • 7.6.7.1 Определение погрешности установки уровня мощности выходного сигнала между каналами имитации проводить по схеме, приведенной на рисунке 29. Подключить с помощью радиочастотного кабеля к порту «КАЛИБР», расположенному на передней панели блока имитации из состава имитатора, вход ваттметра Е4418В с преобразователями 8481А и 8481D. Перед использованием ваттметра необходимо провести его внутреннюю калибровку с учетом соответствующих поправочных коэффициентов.

  • 7.6.7.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигнала в диапазоне L1 (литер 0) СНС ГЛОНАСС согласно РЭ. Установить нулевым значение скорости изменения беззапросной дальности (псевдодальности).

  • 7.6.7.3 Последовательно измерить значение мощности сигнала с использованием ват-

Р Р

тметра Е4418В при генерации сигнала в каналах имитатора с 1 по 32, 1"' 32.

  • 7.6.7.4 Вычислить погрешности установки уровня мощности выходного сигнала между каналами имитации по формуле (5):

Ак1к,к=2...32.                                        (5)

  • 7.6.7.5 Провести аналогичные измерения в диапазонах частот СНС GPS (L1).

  • 7.6.7.6 Результаты поверки считать положительными, если значения погрешности установки уровня мощности выходного сигнала между каналами имитации находятся в пределах ± 0,5 дБ. В противном случае имитатор бракуется.

  • 7.6.8 Определение СКО случайной составляющей погрешности формирования без

запросной дальности (псевдодальности) по фазе дальномерного кода, по фазе несущей частоты

  • 7.6.8.1 Определение СКО случайной составляющей погрешности формирования беззапросной дальности (псевдодальности) по фазе дальномерного кода, по фазе несущей частоты проводить по схеме, приведенной на рисунке 30. Подключить с помощью радиочастотного кабеля к порту «РЧ», расположенному на передней панели блока имитации из состава имитатора, антенный вход ГНСС-приемника СИГМА. Использовать гармонические высокостабильные сигналы 10 МГц стандарта частоты рубидиевого FS725 в качестве сигналов опорной частоты для имитатора и ГНСС-приемника СИГМА.

  • 1 -имитатор сигналов;

  • 2 - ГНСС-приемник СИГМА;

  • 3 - стандарт частоты рубидиевый FS725

Рисунок 30 - Схема для определения метрологических характеристик имитатора в части формирования радионавигационных параметров

  • 7.6.8.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигналов СНС ГЛОНАСС (LI), СНС GPS (L1) для неподвижного объекта продолжительностью не менее 60 минут.

  • 7.6.8.3 Провести измерения текущих навигационных параметров ГНСС-приемником СИГМА с записью измерительной информации (темп записи 1 измерение в 1 с). По окончании измерений провести конвертирование полученной измерительной информации в файл формата RINEX.

  • 7.6.8.4 Для определения СКО случайной составляющей погрешности формирования псевдодальности по фазе дальномерного кода использовать измерения псевдодальности по сигналам СНС ГЛОНАСС в полях Р1 и Р2 (в метрах) файла формата RINEX. Для определения допускаемого СКО случайной составляющей погрешности формирования псевдодальности по фазе несущей частоты использовать измерения псевдофазы по сигналам СНС ГЛОНАСС в полях L1 (в длинах волн) файла формата RINEX.

  • 7.6.8.5 Вычислить разности псевдодальностей по фазе дальномерного кода Р1 и Р2 (в метрах) и по фазе несущей частоты L1 (в длинах волн) для сигналов СНС ГЛОНАСС, измерения по которым имеются в файле формата RINEX, по формулам (6), (7):

ARR(P1-L1 )i = PRpii ~ ^^Lli ’ ^L! ’                                          (6)

ARRf P2-L2 ); = RRp2, ~ RRL2, ' ^1.2 ■                                           (^)

где Az/, Az2 - длины волн высокочастотных навигационных сигналов в частотных диапазонах L1 и L2.

  • 7.6.8.6 Вычислить разности приращений псевдодальности по фазе несущей частоты L1 и L2 для сигналов СНС ГЛОНАСС, измерения по которым имеются в файле формата RINEX, по формулам (8)-(10):

aapr(l1 -L2)k = APRLIk - APR

L2k ’

где

^PRlU ~ {.PR(Lli+/) ~ PR(Lli>y ^L1 ’

APRl2k ~ (.RR(L2i+l) ~ RR(L2i))' ^L2 '

  • 7.6.8.7 Вычислить средние значения разностей        L!>‘^ ^RR(P2 l2>, , AA?R(li L2)k

по формулам (11)-(13):

-------- 1/ N ^PR(PI-L1)l-/N H.APR(pi-Li)i ■>

(H)

i = l

APR(P2-L2)i ~ /ft ^APR(P2-L2)i ’

(12)

(13)

i = l

-------- 7/ M

AAPR(L1_L2)k - /М 'E,^/^P^(LI-L2)k • k = l

  • 7.6.8.8 Вычислить значения CKO случайной составляющей погрешности формирования псевдодальности по фазе дальномерного кода, по фазе несущей частоты по формулам (14)-(16):

    (Р1) -

    &PR (Р2) ~

    &PR (L1,L2)     /^2(М - 1) '^^^>^(L1-L2)k  ^^^-(Ll-L2)k )  ‘

    • (14)

    • (15)

(16)

  • 7.6.8.9 Результаты поверки считать положительными, если значения СКО случайной составляющей погрешности формирования псевдодальности по фазе дальномерного кода не более 0,1 м, по фазе несущей частоты не более 0,001 м. В противном случае имитатор бракуется.

  • 7.6.9 Определение СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности (псевдодальности)

  • 7.6.9.1 Определение СКО случайной составляющей погрешности формирования скорости изменения псевдодальности проводить по схеме, приведенной на рисунке 30. Подключить с помощью радиочастотного кабеля к порту «РЧ», расположенному на передней панели блока имитации из состава имитатора, антенный вход ГНСС-приемника СИГМА. Использовать гармонические высокостабильные сигналы 10 МГц стандарта частоты рубидиевого FS725 в качестве сигналов опорной частоты для имитатора и ГНСС-приемника СИГМА.

  • 7.6.9.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигналов СНС ГЛОНАСС (LI), СНС GPS (L1) для неподвижного объекта продолжительностью не менее 60 минут.

  • 7.6.9.3 Провести измерения текущих навигационных параметров ГНСС-приемником СИГМА с записью измерительной информации (темп записи 1 измерение в 1 с). По окончании измерений провести конвертирование полученной измерительной информации в файл формата RINEX.

  • 7.6.9.4 Для определения СКО случайной составляющей погрешности формирования скорости изменения псевдодальности использовать измерения скорости изменения псевдодальности по сигналам СНС ГЛОНАСС в полях D1 и D2 (в длинах волн) файла формата RINEX.

  • 7.6.9.5 Вычислить разности скоростей изменения псевдодальностей D1 и D2 (в метрах) для сигналов СНС ГЛОНАСС, измерения по которым имеются в файле формата RINEX, по формуле (17):

APPR(DI_D2)i - PPRDIj • Ali — PPRD2i ■ XL2,                           (17)

где Лдл fa ~ длины волн высокочастотных навигационных сигналов в частотных диапазонах LIh L2.

APPR

  • 7.6.9.6 Вычислить средние значения разностей      (di-ddi п0 фОрМуле (18):

--------- ,/ N

T.^PPRlD,-m>, ■                                (18)

i = 1

  • 7.6.9.7 Вычислить значения допускаемого CKO случайной составляющей погрешности формирования скорости изменения псевдо дальности по формуле (19):

<^PPR (DI.D2) =        -1).^ Л1(Dl-D2)i -APPR(Dl_D2)i)2 .       (19)

  • 7.6.9.8 Результаты поверки считать положительными, если значения СКО случайной составляющей погрешности формирования скорости изменения псевдодальности не более 0,005 м/с В противном случае имитатор бракуется.

  • 7.6.10 Определение погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале

  • 7.6.10.1 Определение погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале, проводить по схеме, приведенной на рисунке 31. Подключить с помощью радиочастотного кабеля к порту «КАЛИБР», расположенному на передней панели блока имитации из состава имитатора, вход канала 1 осциллографа цифрового запоминающего WaveMaster 820Zi. Подключить с помощью радиочастотного кабеля к порту «1с», расположенному на задней панели блока имитации из состава имитатора, вход канала 2 осциллографа цифрового запоминающего WaveMaster 820Zi. При проведении измерений использовать радиочастотные кабели с известными значениями группового времени запаздывания и учитывать эти значения при вычислениях.

    1

    \__

    /

    ZTZ

    2

    \__

  • 1 - имитатор сигналов;

  • 2 - осциллограф цифровой запоминающий WaveMaster 820Zi

Рисунок 31 - Схема для определения погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале

  • 7.6.10.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигнала в диапазоне L1 (литер 0) СНС ГЛОНАСС согласно РЭ. Установить нулевым значение скорости изменения беззапросной дальности (псевдодальности).

  • 7.6.10.3 Измерить на осциллографе интервал времени между импульсным сигналом времени 1 Гц и соответствующим ему событию в навигационном сигнале, характеризующимся изменение фазы высокочастотного сигнала.

  • 7.6.10.4 Учесть в результатах измерений значения группового времени запаздывания радиочастотных кабелей «КАЛИБР»-«канал1» и «1с»-«канал2».

  • 7.6.10.5 Провести аналогичные измерения в диапазонах частот СНС GPS (L1).

  • 7.6.10.6 Результаты поверки считать положительными, если значения погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале, находятся в пределах ± 10 нс. В противном случае имитатор бракуется.

  • 7.6.11 Определение диапазона скорости при моделировании параметров движения объекта-носителя НАП в навигационном поле СНС

7.6.1 Г. 1 Определение диапазона скорости при моделировании параметров движения объекта-носителя НАП в навигационном поле СНС проводить по схеме, приведенной на рисунке 3. Подключить с помощью радиочастотного кабеля к порту «КАЛИБР», расположенному на передней панели блока имитации из состава имитатора, вход анализатора спектра N901ОА.

  • 7.6.11.2 Сформировать и воспроизвести на имитаторе сценарий по формированию немодулированного сигнала в диапазоне L1 (литер 0, номинальное значение частоты сигнала fO = 1602,00 МГц) СНС ГЛОНАСС согласно РЭ. Установить значение скорости изменения беззапросной дальности (псевдодальности) равным 12 000 м/с.

    7.6.11.3 Измерить частоту сигнала fl при помощи маркера анализатора спектра N90I0A.

  • 7.6.11.4 Рассчитать значение доплеровского сдвига частоты по формуле (20):

(20)

  • 7.6.11.5 Рассчитать значение скорости изменения псевдодальности по формуле (21):

•9=^-с,                                           (21)

Jo

где с - значение скорости света в вакууме.

  • 7.6.11.6 Провести аналогичные измерения в диапазонах частот СНС GPS (L1).

  • 7.6.11.7 Результаты поверки считать положительными, если рассчитанное значение скорости изменения псевдо дальности составляет 12000 м/с, что свидетельствует о том, что диапазон скорости при моделировании параметров движения объекта-носителя НАП в навигационном поле СНС составляет от 0 до 12000 м/с. В противном случае имитатор бракуется.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки на комплекс программно-аппаратный Е6950А выдают свидетельство установленной формы.

  • 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

  • 8.3 В случае отрицательных результатов поверки применение комплекса программноаппаратного Е6950А запрещается, на него выдаётся извещение о непригодности к применению с указанием причин непригодности.

    Начальник НИО-6

В.И. Добровольский

41

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
