Методика поверки «ГСИ. ДАтчики угла поворота Л178/2, Л178/3» (ЦАКТ.402131.005-02 Д1-ЛУ)

Методика поверки

Тип документа

ГСИ. ДАтчики угла поворота Л178/2, Л178/3

Наименование

ЦАКТ.402131.005-02 Д1-ЛУ

Обозначение документа

ФБУ "Пензенский ЦСМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ЦАКТ.402131.005-02

А.В. Наземное 2020

система обеспечения единства измерений

ДАТЧИК УГЛА ПОВОРОТА

Л178/2, Л178/3

Методика поверки ЛИСТ УТВЕРЖДЕНИЯ ЦАКТ.402131.005-02 Д1-ЛУ

Зам. начальника СКВ -главный конструктор направления

М.Л. Антокольский 2020

:ав. сектором

Проверил

В.Е. Гранов 2020

В.Е. Гранов 2020

Разработал

Нормоконтролер

Е.А. Рыблова 2020

Л.А. Синцова 2020

Литера А

Инв.№ подл.

Подп. и дата

Взам. инв.№

Инв.№дубл.

Подп. и дата

Лист регистрации изменений

Изм.

Номера листов

Всего листов (страниц) докум.

докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

ЦАКТ.402131.005-02 Д1

Лист

12

Изм

Л

№ докум.

Подп.

Цатг

Инв.№ подл.

Подп. и дата

Взам. инв.№

Инв.№ дубл.

Подп. и дата

Efl[

Государственная система обеспечения единства измерений ДАТЧИК УГЛА ПОВОРОТА Л178/2, Л178/3

Методика поверки

ЦАКТ.402131.005-02 Д1

Изготовитель: ПАО «Электромеханика»

Российская Федерация, 440052, г. Пенза, ул. Гоголя, 51/53

Содержание

поверки

  • 6 Требования (условия) по обеспечению безопасности

проведения поверки

измерений

  • 10 Подтверждение соответствия средства измерений

метрологическим требованиям

1 Общие положения
  • 1.1 Настоящая методика поверки устанавливает методы и средства поверки датчиков угла поворота Л178/2, Л178/3 (далее -датчик), предназначенных для преобразования угла поворота колесной пары локомотивов в дискретные электрические сигналы, которые используются в измерительных системах, контролирующих скорость и ускорение, пройденный путь, направление движения. Датчик устанавливается на буксу подвижного состава, эксплуатируемого на скоростях движения до 300 км/ч.

Первичная поверка датчиков проводится при выпуске из производства и после ремонта, периодическая - в процессе эксплуатации.

Поверка датчиков на меньшем числе величин или на меньшем числе поддиапазонов измерений не допускается.

Поверка отдельных измерительных каналов датчиков невозможна.

Интервал между поверками - 4 года.

2 Перечень операций поверки средства измерений
  • 2.1  При проведении поверки должны быть выполнены

операции, указанные в таблице 1. Таблица 1

Наименование операций

Номер раздела, методики поверки

Обязательность проведения операций при поверке

первичной

периодической

Внешний осмотр средства измерений

7

да

да

Подготовка к поверке и опробование     средства

измерений

8

да

да

Определение метрологических характеристик     средства

измерений

9

да

да

также для направления движения «Назад» при значении скорости 150 км/ч.

9.6 Вывести на печать сформированный программой протокол поверки.

10  Подтверждение соответствия средства измерений метрологическим требованиям
  • 10.1 Результаты поверки датчика считаются положительными, если:

  • - абсолютная погрешность угла поворота вала, соответствующего N-периодам выходного сигнала, не превышает ±1,0° (80 % от предельного значения погрешности ± 1,3°);

  • - абсолютная погрешность угла поворота вала, соответствующего импульсу (паузе) выходного сигнала не превышает ± 0,7° (80 % от предельного значения погрешности ± 0,9°);

  • - абсолютная погрешность угла поворота вала, соответствующего интервалу между фронтами импульсов разных каналов, не превышает ± 0,7° (80 % от предельного значения погрешности ± 0,9°).

11 Оформление результатов поверки

Результаты поверки оформляются в соответствии с Приказом Минпромторга от 31 июля 2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

При положительных результатах поверки обязательно должна быть указана в свидетельстве о поверке информация об объёме проведенной поверки и/или передана в Федеральный информационный фонд по обеспечению единства измерений.

По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

При отрицательных результатах поверки оформляется извещение о непригодности к применению и/или передается информация в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Приказом Минпромторга от 31 июля 2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке». опробование датчика совместно с определением метрологических характеристик.

9 Определение метрологических характеристик средства измерений
  • 9.1 Установить датчик на установку УКДУП-АМ в соответствии с рисунком 1. Датчик модификации Л178/3 подключать к разъёму «Л 178», датчик модификации Л178/2 - к разъёму «ДПС-У». Установить напряжение питания датчика согласно разделу 3

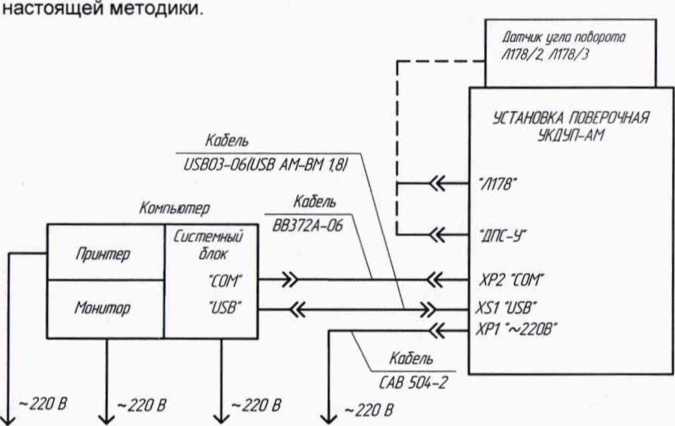

Рисунок 1 - Схема подключения датчиков

  • 9.2 Загрузить программу «УКДУП-АМ».

  • 9.3  Выбрать из списка «Тип датчика» необходимую модификацию датчика. Заполнить поля «Поверяющий» и «Номер датчика».

  • 9.4  Ввести направление движения «Вперед», скорость 300 км/ч, что соответствует частоте вращения 2122 об/мин, и выполнить измерение.

  • 9.5 Повторить 9.4 настоящей методики для направления движения «Вперед» при значениях скоростей 50 км/ч, 150 км/ч, а

Продолжение таблицы 2

Наименование операций

Номер раздела, методики поверки

Обязательность проведения операций при поверке

первичной

периодической

Подтверждение соответствия      средства

измерений метрологическим требованиям

10

да

да

Оформление результатов поверки

11

да

да

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C        от 15 до 25;

  • - относительная влажность воздуха, %         от 50 до 80;

  • - атмосферное давление, кПа              от 84 до 106,7;

  • - напряжение питания постоянного тока, В от 49 до 51.

4 Требования к специалистам, осуществляющим поверку
  • 4.1   Поверку датчиков должен проводить персонал,

соответствующий требованиям пунктов 41,  42 Приказа

Министерства экономического развития РФ от 26 октября 2020 г. № 707 «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации», а также изучивший настоящую методику поверки и эксплуатационную документацию на системы, имеющий стаж работы по данному виду измерений не менее 1 года, и прошедший инструктаж по охране труда на рабочем месте.

5  Метрологические и технические требованиям к средствам поверки
  • 5.1  При проведении поверки рекомендуется применять средства измерений (далее - СИ), указанные в таблице 2.

Таблица 3

Раздел, пункт методики поверки

Наименование и тип (условное обозначение) СИ

Основные метрологические и технические характеристики СИ

Раздел 2

Термогигрометр

ИВА-6Н-Д

Диапазон измерений атмосферного давления от 70 до 110 кПа (от 700 до 1100 гПа), пределы допускаемой основной абсолютной погрешности измерений атмосферного давления ± 0,25 кПа (± 2,5 гПа).

Диапазон измерений температуры от 0 °C до 60 °C, пределы допускаемой основной абсолютной погрешности измерений температуры ± 0,3 °C. Диапазон измерений относительной влажности от 0 % до 90 %, пределы допускаемой основной абсолютной погрешности измерений относительной влажности ± 0,3 %. (Per № 46434-11 в ФИФ ОЕИ)

Раздел 9

Установка поверочная УКДУП-АМ

Диапазон задания частоты вращения вала от 0 до 2122 об/мин. Пределы допускаемой         относительной

погрешности при задании частоты вращения вала в диапазоне от 25 до 2122 об/мин составляют ± 1,5 %.

Диапазон измерений угла поворота вала от 0° до 360° в диапазоне частоты вращения вала от 25 до 2122 об/мин.    Пределы    допускаемой

абсолютной погрешности измерений угла поворота ± 0,3°.

(Per. №41176-09 в ФИФ ОЕИ)

Примечание - Допускается замена указанных СИ на другие типы, обеспечивающие определение метрологических характеристик датчиков с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1   Перед проведением поверки следует изучить эксплуатационные документы на датчики и СИ.

  • 6.2 К проведению поверки допускаются лица, имеющие III квалификационную группу по электробезопасности в электроустановках до 1000 В.

  • 6.3 Лица, выполняющие измерения, должны быть ознакомлены со всеми действующими инструкциями и правилами по безопасному выполнению работ и требованиями, указанными в эксплуатационных документах на датчики и СИ.

  • 6.4 СИ и датчики, используемые при поверке и имеющие заземляющую клемму, должны быть заземлены.

  • 6.5 Жилы проводников, используемых для заземления, должны быть медными, гибкими, сечением не менее 2,5 мм2 - при наличии механической защиты, 4 мм2 - при отсутствии механической защиты.

  • 6.6 Клеммы защитного заземления СИ и датчиков необходимо присоединять заземляющим проводником к контуру защитного заземления раньше других присоединений и отсоединять в последнюю очередь.

7 Внешний осмотр средства измерений
  • 7.1 При внешнем осмотре должно быть установлено:

  • -  соответствие комплектности и маркировке датчиков требованиям руководств по эксплуатации на них;

  • - отсутствие механических повреждений датчиков, влияющих на правильность их функционирования и метрологические характеристики.

  • 7.2 Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям

  • 7.1 настоящей методики.

8  Подготовка к поверке и опробование средства измерений
  • 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - СИ и датчики должны быть подготовлены к работе в соответствии с указаниями в эксплуатационной документации на них;

  • - СИ и датчики должны быть выдержаны в помещении (лаборатории) при нормальных условиях не менее 4 ч.

  • 8.2 Опробование средства измерений

    • 8.2.1 Установить датчик на установку УКДУП-АМ в соответствии с рисунком 1. С помощью установки УКДУП-АМ проверить работоспособность датчика. Допускается проводить

7
