Руководство по эксплуатации «Преобразователь частоты автоматический ЯЗЧ-72» (№ 5480-76)

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ АВТОМАТИЧЕСКИЙ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЕЯ2,206.П2 ТО

ФГУ "Пензенский цензр стандартизации, , пологий и сертификации

СОДЕРЖАНИЕ

• 1. Назначение       .........

• 2. Технические данные........

• 3. Состав прибора ...      .

• 4. Устройство н работа прибора и его составных частей .

Маркирование и пломбирование .....

Общие указания по эксплуатации.....

Указания мер безопасности......

Подготовка к работе .......

Порядок работы .......

Характерные неисправности и методы и.х уеграшния Техническое обслуживание.....

Поверка прибора ........

• 13. Правила хранения........

• 14. Транспортирование .......

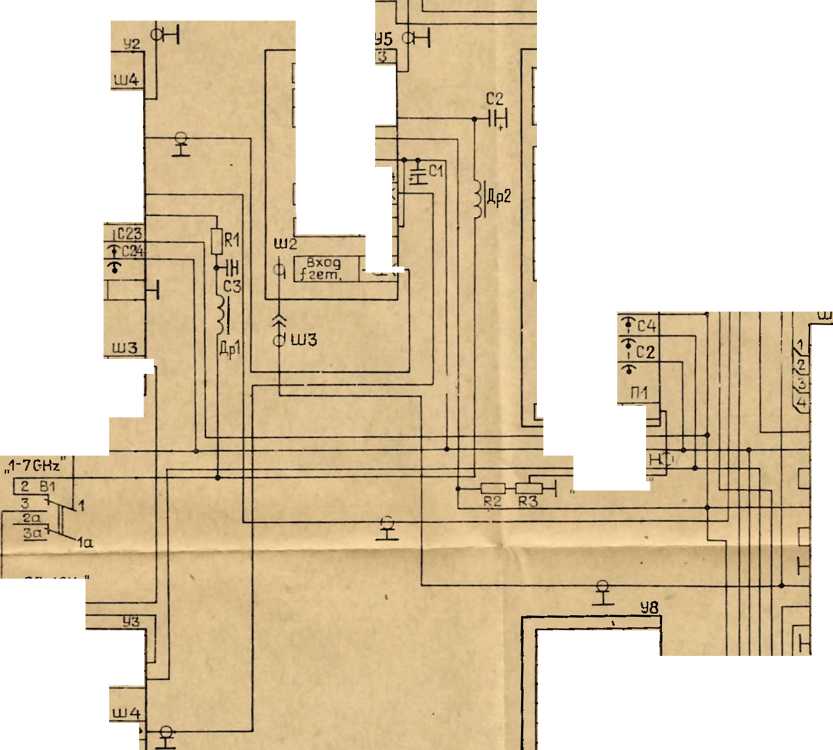

Приложение 1. Схемы электрические принципиальные с перечнями элементов .......

Усилитель ПЧ (2.031.030).......

Усилитель постоянного тока (2 032.087)       .

Устройство усилительное (2.039.009)     .    .    .    .

Модулятор (2.081,028).......

Гетеродин (2.205.040).......

Преобразователь частоты автоматический (2.206.112) . Делитель частоты (2,208.070)......

Делитель частоты (2.208.079).....

Блок делителей частоты (2.208.080)     .

Переключатель (2.242.011).....

Делитель частоты (2.208.071).....

Смеситель СВЧ (2.245,016)......

Смеситель СВЧ (2.245.017)......

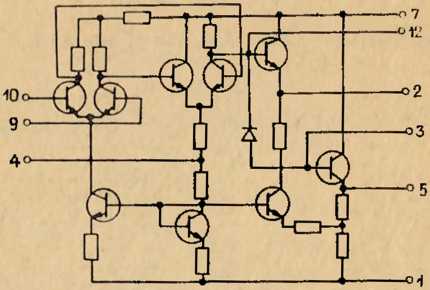

Приложение 2. Микросхемы......

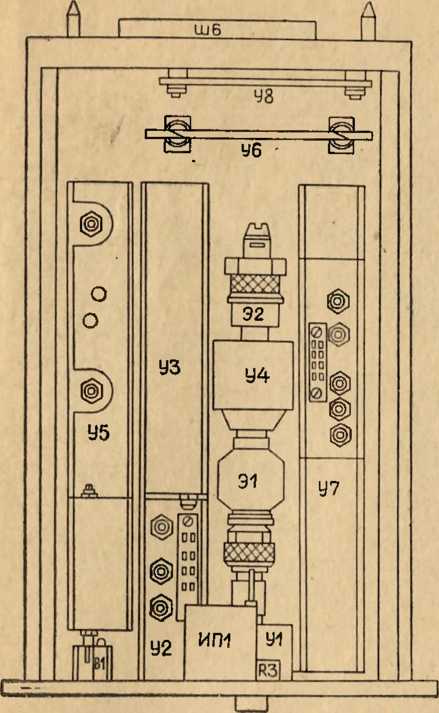

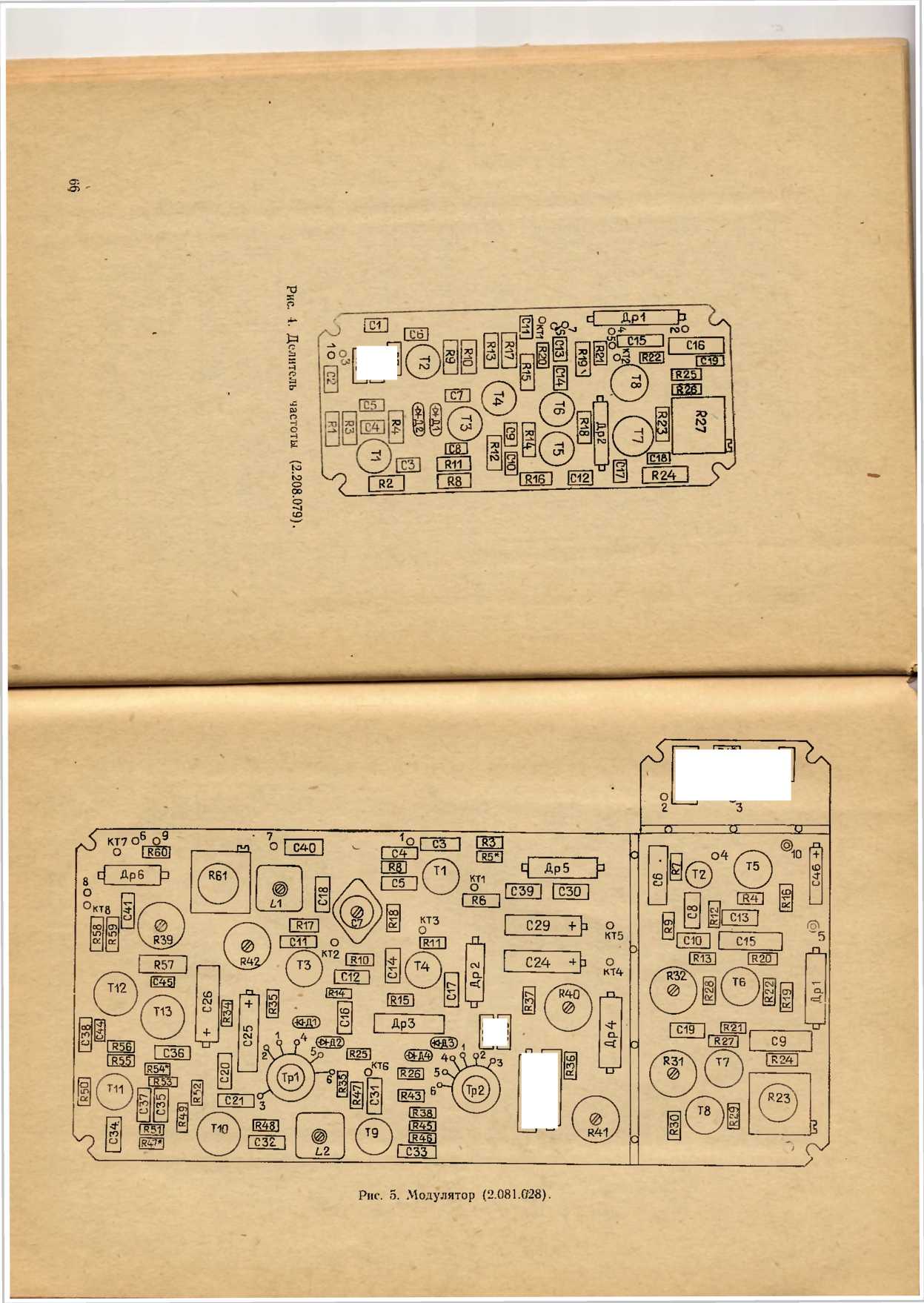

Приложение 3. Планы размещения основных узлов и элементов ...... Приложение ' Приложение Приложение

• I. НАЗНАЧЕНИЕ

• 1.1. преобразователь частоты автоматический ЯЗЧ-72 предназначен для автоматического преобразования и измерения частоты непрерывных синусоидальных сигналов в диапазоне частот от 0,3 до 7,0 ГГц при совместной работе с электронносчетным частотомером (ЭСЧ) 43-54.

• 1.2. Прибор соответствует ГОСТ 22261-76 и предназначен для применения в условиях:

• — температура окружающего воздуха от 278 до 313 К (от 5° до 40°С);

• — относительная влажность воздуха до 95% при температуре до 303 К (30°С);

• — атмосферное давление 100 ±4 кПа (750 ±30 мм рт, ст.).

• 1.3. Прибор питается от блока питания частотомера 43-54.

• 1.4. Прибор применяется для настройки, калибровки, испытаний, поверки и исследования источников СВЧ сигналов, для проверки и отработки частотного диапазона различного рода СВЧ устройств, систем связи и другой радиоэлектронной аппаратуры СВЧ диапазона.

• 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 2.1. Прибор осуществляет автоматическое преобразование синусоидальных сигналов из диапазона от 0,3 до 7,0 ГГц в диапазон ЭСЧ 43-54 и совместно с ним обеспечивает измерение и выдачу на табло частотомера непосредственного значения измеряемой частоты.

Диапазон частот прибора разбит иа два поддиапазона:

• — 1-й поддиапазон — от 0,3 до 1,0 ГГц;

• — 2-й поддиапазон — от 1,0 до 7,0 ГГц.

Запас по краям поддиапазонов не менее 1%.

• 2.2.  Минимальная мощность входного сигнала — 0,2 мВт.

Максимальная мощность входного сигнала—5 мВт (при мощности более 1 мВт измерение обеспечивается подключением на вход преобразователя частоты, аттенюатора 6 дБ 2.243.841-02).

• 2.3. Относительная погрешность измерения среднего значения частоты синусоидальных сигналов определяется выражением;

2из.м = ± ГSkb "Г-т;---Ц—»

\ t сч • Тгет/

относительная погрешность кварцевого генератора, используемого ЭСЧ 43-54;

• — погрешность, обусловленная дискретны.м принципом действия ЭСЧ 43-54;

• — реальное время счета, определяемое временем счета частотомера 43-54 (тгч = 1—Ю"* мс) и номером гармоники, на которой произошел захват системы фазовой автоподстройки частоты преобразователя ЯЗЧ-72 — N;

• — частота гетеродина преобразователя частоты ЯЗЧ-72.

• 2.4. Входное сопротивление прибора — 50 Ом, канал — 7/3,0,4 мм.

• 2.5. Прибор обеспечивает свои технические характеристики после самопрогрева в течение 15 мин.

• 2.6. Питание прибора осуществляется от блока питания электронносчетного частотомера 43-54 через внутренний разъем.

• 2.7. Прибор допускает непрерывную работу в течение 16 ч при сохранении своих технических характеристик.

Время непрерывной работы не включает в себя время самопрогрева прибора.

• 2.8. Нормальные условия применения (эксплуатации):

• — температура окружающего воздуха — 293 ±5 К (20 ±5’С);

• — относительная влажность воздуха — 65 ±15%;

• — атмосферное давление — 100 ±4 кПа (750 ±30 мм, рт. ст.).

• 2.9. Рабочие условия применения (эксплуатации):

• — температура окружающего воздуха — от 278 до 313 К (от 5 до 40“С);

• — относительная влажность воздуха до 95% при температуре до 303 К (30°С);

• — атмосферное давление—100 ±4 кПа (750 ±30 мм рт. ст.).

• 2.10. Предельные условия транспортирования:

• — температура окружающего воздуха — от 223 до 333 К (от минус 50 до плюс 60°С);

• — пониженное атмосферное давление—до 61,33 кПа (460 мм рт. ст.). (После пребывания в предельных условиях время выдержки прибора в нормальных условиях не менее 2 ч).

• 2.11. Габаритные размеры прибора 162X112X283 мм;

• 2.12. Масса прибора (без упаковки)—не более 4 кг,

• 2.13. Наработка на отказ — не менее 1000 ч.

• 2.14. Срок службы прибора — не менее 10 лет, технический ресурс — не менее 10000 ч.

• 3. СОСТАВ ПРИБОРА

  • 3.1. Состав прибора соответствует табл. I,

Таблица 1

Наименование	Обозначение, ГОСТ, ТУ, нормаль	Кол.	Примечание
1. Преобразователь частоты автоматический ЯЗЧ-72	ЕЯ2.206.112	I
2. Комплект комбинированный	ЕЯ4.068.172-20 .	1

• 4. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

  • 4.1. Принцип действия

    • 4.1.1. Принцип действия прибора основан на сравнении частоты входного измеряемого сигнала с частотой гармоник гетеродина. Сравнение частот осуществляется • с помощью системы фазовой автоподстройки (ФАП) частоты гетеродина под измеряемую частоту. Частота гетеродина измеряется ЭСЧ 43-54, база времени которого расширяется в число раз, равное используемому номеру гармоники гетеродина.

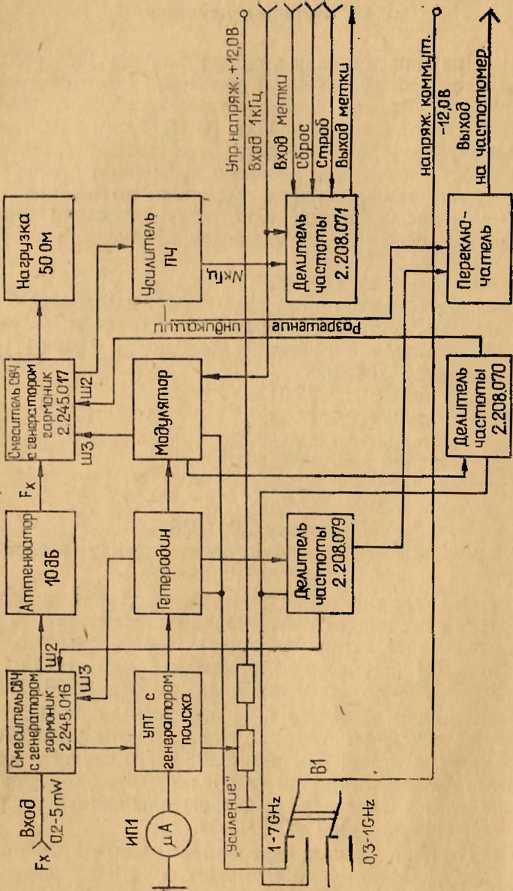

    • 4.1.2. На рис. 2 приведена структурная схема прибора, включающая в себя следующие основные узлы:

• — гетеродин 2.205.040;

• — смеситель СВЧ 2.245.016;

• — усилитель постоянного тока (УПТ) 2.032.087;

• — делитель частоты 2.208.079;

• — стабилизатор напряжения (входит в 2.242.011);

• — модулятор 2.081.028;

• — смеситель СВЧ 2.245.017;

• — усилитель ПЧ 2.031.030;

• — делитель частоты 2.208.070;

• — делитель частоты 2,208.071;

• — переключатель 2.242.011;

• — аттенюатор 2.243.841-03;

• — коаксиальную нагрузку 2.243.035.

• 4.1.3. Функционально структурная схема прибора представляет собой два измерительных канала.

Первый канал обеспечивает режим синхронизации прибора и состоит из системы фазовой автоподстройки частоты, которая включает в себя смеситель СВЧ 2.245.016, УПТ, гетеродин. При работе в поддиапазоне «0,3—1 ГГц» в систему ФАП подключается делитель частоты 2.208.079.

Второй канал включает в себя смеситель СВЧ 2.245.017, модулятор, усилитель ПЧ, делитель частоты 2.208.070, переключатель, делитель частоты 2.208.071 и служит для определения номера гармоник гетеродина, расширения базы времени счета частотомера и разрешения индикации результата измерения на табло ЭСЧ 43-54.

• 4.1.4. Входной сигнал измеряемой частоты Fx проходит через два последовательных смесителя' СВЧ, развязанных между собой фиксированным аттенюатором 10 дБ. Второй смеситель 2.245.017 нагружен на нагрузку 50 Ом 2.243.035.

На разъем Ш2 или ШЗ смесителя СВЧ первого канала в зависимости от поддиапазона прибора поступает соответственно сигнал делителя частоты 2,208.079 или сигнал гетеродина в диапазоне примерно от 66 до 74 МГц. Делитель частоты осуществляет деление частоты гетеродина на два,

В узел УПТ входит генератор поиска, который при отсутствии входного сигнала на смесителе СВЧ заставляет гетеродин перестраиваться в диапазоне примерно от 66 до 74 МГц. При подаче входного сигнала, как только расстройка между одной из гармоник гетеродина и входным сигналом станет меньше полосы захвата ФАП, последняя срабатывает, при этом разрывается цепь обратной связи генератора поиска и 1етеродин синхронизируется ио фазе входного сигнала па одной из своих гармоник. В результате этого частота измеряемого сигнала определяется выражением:

Fx=NFreT ,

где N — номер гармоники гетеродина;

Ргет — частота гетеродина.

Сигнал гетеродина поступает на вход частотомера через делитель частоты 2.208.079, переключатель и только в реяло ме синхронизации, когда на переключатель с усилителя ПЧ поступает сигнал разрешения индикации.

• 4.1.5. Для получения значения измеряемой табло частотомера необходимо расширить его базу времени в N раз. Для определения номера гармоники используется второй канал прибора.

Сигнал гетеродина подается на однополосный модулятор, где частота этого сигнала изменяется на 1 кГц и определяется следующим выражением:

Рмод Ргет— 1 кГц ,

где F мод — частота модулятора.

Сигнал смещенной частоты с модулятора поступает на смеситель СВЧ второго канала, где смешивается с сигналом измеряемой частоты. Получаемая на выходе смесителя СВЧ промежуточная частота определяется из следующего выражения:   -

Рх=ПРмод + Рпром=П(Ргет—1 кГ ц) +FnpoM=NFreT—N1 кГщ-

+ FnpoM, но Fx=NFreT Рпром=П1кГц.       (4)

Таким образом, промежуточная частота на выходе смесителя СВЧ второго канала несет информацию о номере гармоники. Этот сигнал усиливается, формируется и подается на

делитель частоты 2.208.071, который автоматически расширяет базу времени счета частотомера в соответствующее число раз, и на табло частотомера индицируется непосредственно измеряемая частота.

При работе в поддиапазоне «0,3—1 ГГц» сигнал с однополосного модулятора поступает на делитель частоты 2.208.070, его частота делится на два и, таким обраэгом, получается сигнал в диапазоне примерно от 33 до 37 МГц, сдвинутый по частоте относительно сигнала первого канала на 0,5 кГц. Затем этот сигнал подается на разъем Ш2 смесителя СВЧ второго канала. Далее обработка информации о номере гармоники и выдаче результата измерения на табло частотомера производится аналогично тому, как и при работе в поддиапазоне «1—7 ГГц».

• 4.1.6. Переключение поддиапазонов «0,3—1 7 ГГц» производится е помощью тумблера В1, кого на передней панели прибора.

  питания мп-

Тумблер В1 обеспечивает подачу напряжения нус 12,0 В на схемы усилителей мощности гетеродина и модулятора при работе в поддиапазоне «1—7 ГГц» и переключает это напряжение на делители частоты 2.208.079 и 2.208.070 при работе в поддиапазоне «0,3—1 ГГц».

• 4.2. Схема электрическая принципиальная

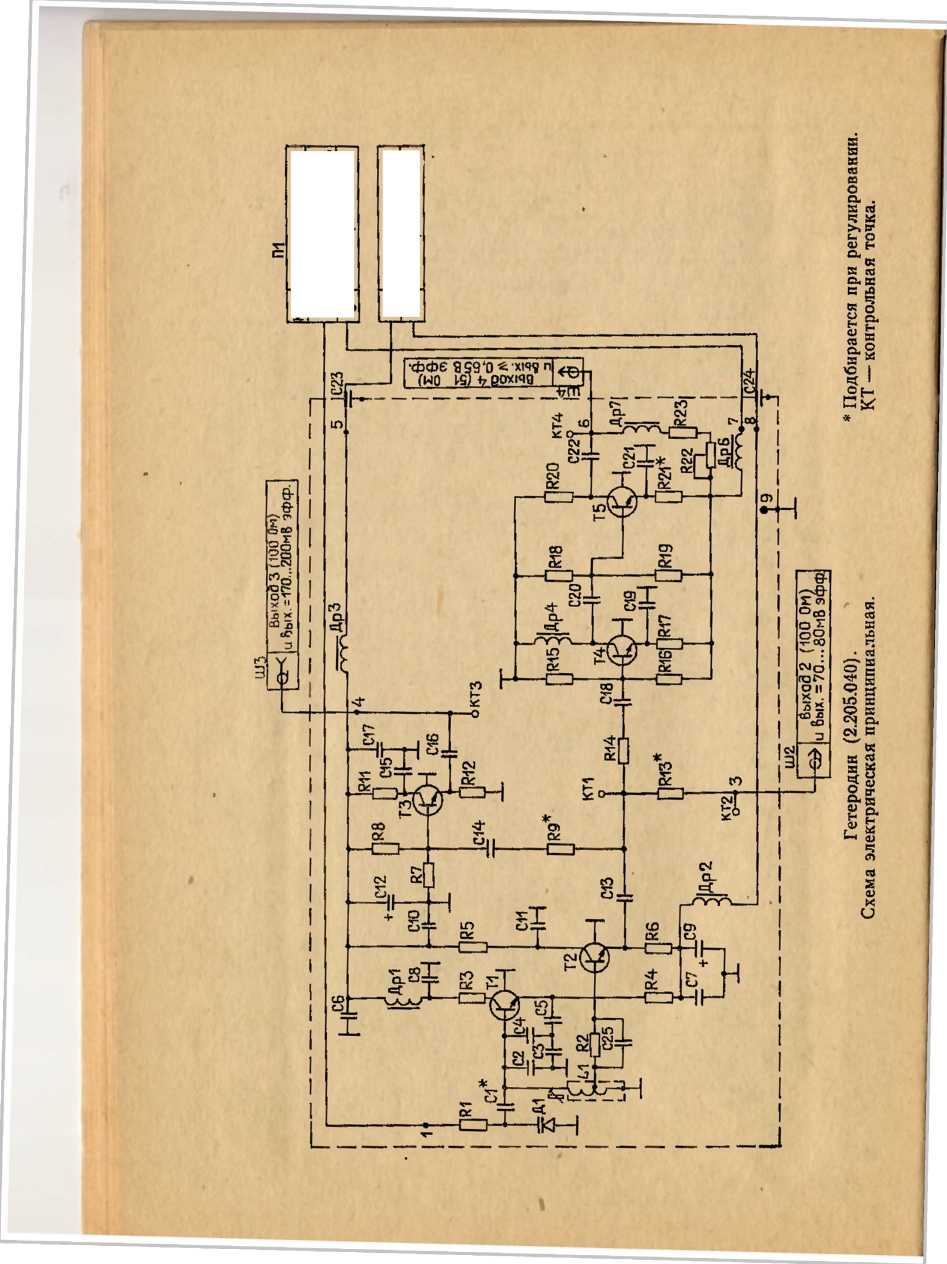

4.2.1. Гетеродин (2.205.040) является источником синусоидальных колебаний в диапазоне примерно от 66 до 74 МГц с электронной перестройкой. Гетеродин состоит из задающего каскада (Т1), собранного по схеме с емкостной эмиттерной связью, эмнттерных повторителей (Т2, ТЗ), усилителя мощности, состоящего из предварительного усилителя {Т4) и оконечного усилителя (Т5).

Частота гетеродина определяется контуром, состоящим из катушки индуктивности L1, конденсаторов С1, С2, СЗ, С4, С5 II варикапа Д1. На варикап Д1 с усилителя постоянного тока поступает управляющее напряжение и перестраивает частоту гетеродина.

Выходной эмнттсрный повторитель обеспечивает сигнал на резисторах R9, R13 и R14. Для получения неискаженного сигнала на указанных резисторах в базу транзистора Т2 подается лишь 1/3 амплитуды сигнала с колебательного контура через резистор развязки R2. Величины резисторов R9 и R13 выбраны таким образом, чтобы обеспечить сигналы необходимой величины на разъеме ШЗ (выход на делитель частоты 2.208.079) и на Ш2 (выход на модулятор).

Усилитель мощности обеспечивает оптимальную работу генератора гармоник и необходимую развязку между генератором гармоник и гетеродином. Предварительный каскад собран по схеме с общим эмиттером, нагрузкой которого является дроссель Др4 в цепи коллектора. Оконечный каскад позволяет получить напряжение сигнала необходимой мощности на выходе усилителя. Резистор Р22 задает ток для оптимальной работы генератора гармоник (Д4) смесителя СВЧ 2.245.016 во всем диапазоне перестройки гетеродина от 66 до 74 МГц,

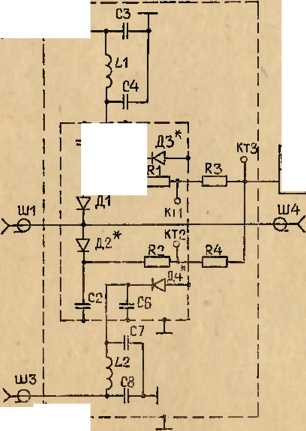

• 4.2.2. Смесители СВЧ {2.245.016 и 2.245.017) обеспечивают соответственно работу первого и второго каналов прибора и представляют собой широкополосные устройства, состоящие из собственно смесителя и двух генераторов гармоник.

В поддиапазоне «0,3—1 ГГц» используется генератор гармоник, выполненный на диоде ДЗ, в поддиапазоне <1 — 7 ГГц» — Д4.

Цепочки, состоящие из конденсаторов и катушек индуктивностей СЗ, С4, L1 и С7, С8, L12 — широкополосные согласующие звенья, обеспечивающие получение равномерного спектра частот на выходе генераторов гармоник во всем диапазоне делителя частоты 2.208.079 п гетеродина при работе соответственно в поддиапазонах «0,3—1 ГГц» и «1 — 7 ГГц».

Смесители собраны по балансной схеме на гюлупроводни-ковых ключах Д1, Д2 (диоды 2А 107 А, доработанные в соответствии с чертежом и подобранные в соответствии с 2.700.027 ТУ).

При работе прибора в поддиапазоне «0,3—1 ГГц» на разъем Ш1 подается измеряемый сигнал, на разъем Ш2 — сигнал с делителя частоты 2.208.079. Смеситель осуществляет смешивание сигнала измеряемой частоты и сигнала гармоник гетеродина с получением на выходе смесителя сигнала нулевых биений.

При работе в поддиапазоне «1—7 ГГц» сигнал гетеродина подается на разъем ШЗ смесителя СВЧ 2.245.016.

Смеситель СВЧ 2.245.017 обеспечивает работу второго канала прибора, при этом на разъемы Ш2 и ШЗ свответственно при работе в поддиапазоне «0,3—1 ГГц» и «1—7 ГГц» подаются сигналы с делителя частоты 2.208.070 и модулятора, смещенные на 0,5 кГц и 1 кГц относительно частоты сигнала, подаваемого на соответствующий разъе.м смесителя СВЧ первого канал<а.

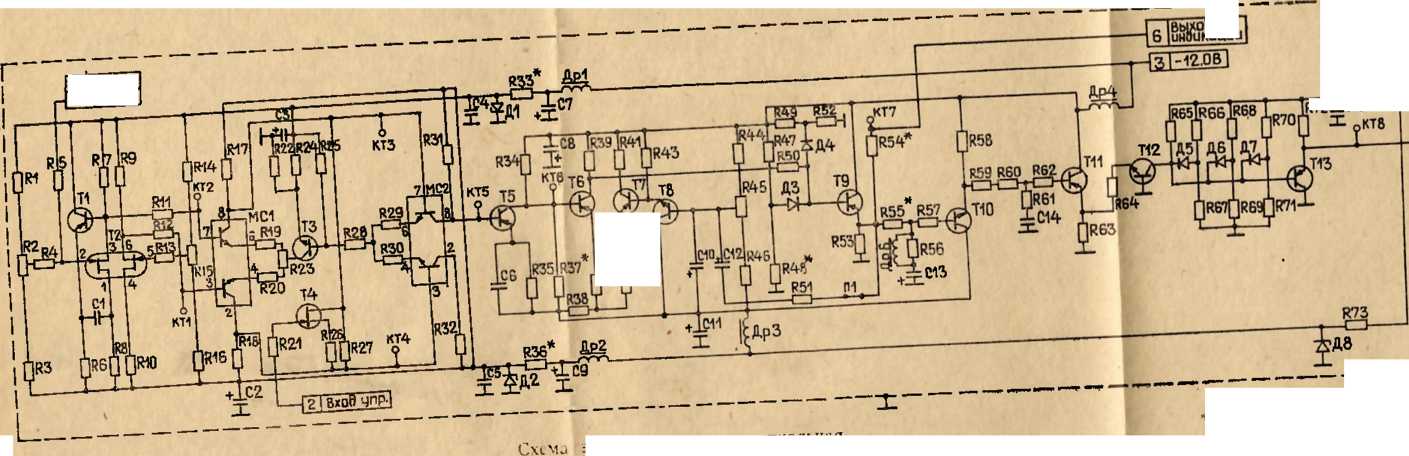

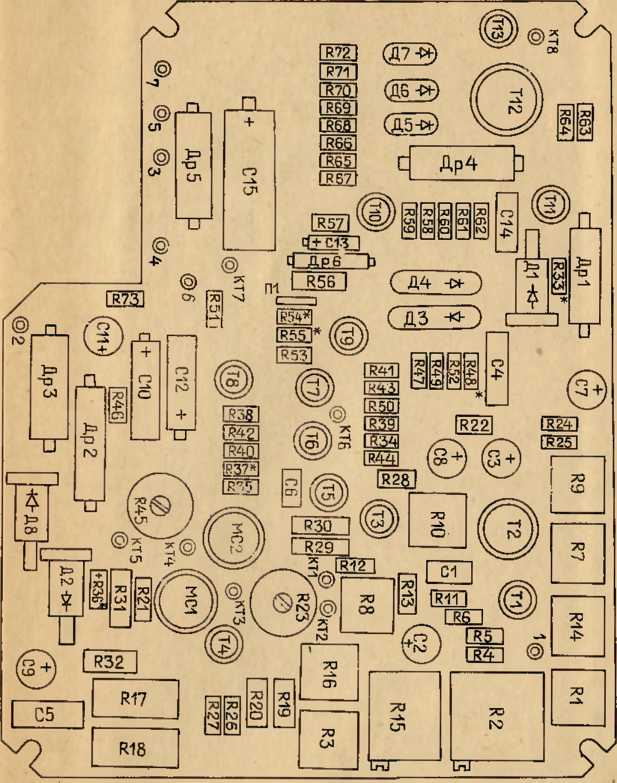

• 4.2.3, Усилитель постоянного тока (2.032.087) предназначен для управления частотой гетеродина так, что последний будет синхронизироваться по фазе входного сигнала п непрерывно следить за ее изменениями.

УПТ включает в себя схему согласования, собственно усилитель с регулировкой усиления и генератор поиска.

Схема согласования включает в себя транзисторы TI, Т2 и служит для создания высокого входного сопротивления и развязки между смесителем СВЧ и собственно УПТ. С этой целью двойной полевой транзистор Т2 включен по схеме истокового повторителя.

Сигнал смесителя СВЧ подается на затвор полевого транзистора Т2 (вывод 2) и с его истока (вывод 3) поступает на вход микросхемы MCI (вывод 7) {1-й каскад усилителя постоянного тока).

Транзистор TI включен по схеме эмиттерного повторителя и обеспечивает связь с истока транзистора Т2 на его сток для компепсацип емкости затвор—сток и тем самым уменьшает входную емкость, которую представляет смесителю СВЧ УПТ. Это позволяет расширить частотный диапазон схемы.

Транзистор Т2 (выводы 4, 5, 6) обеспечивает опорное входное напряжение УПТ для исключения влияния колебания температуры и напряжения питания.

Резисторы R2, RI5 предназначены для подстройки папря-жеппй на истоках транзистора Т2, чтобы сделать п.х рапными ио величине. Резисторы R4, R13 введены для уменьшения температурного дрейфа УПТ.

Собственно усилитель представляет собой двухкаскадный УПТ. Первый каскад собран на микросхеме MCI, второй — МС2. Транзистор ТЗ служит для создания оптимального режима работы каскадов по постоянному току. Стабильность по постоянному тгжх УПТ хлхчшается включением резисторов R25, R28.

Резистор R23 балансирует ток между транзисторами микросхемы МС2.

Полное усиление дв^хкаскадного УПТ определяется величиной сопротпвлеипя сток-исток полевого транзистора Т4. При пзмеиенпп величины постоянного напряжения на затворе транзистора Т4 изменяется сопротивление сток-исток, а значит и усиление УПТ. Минимальное усиление УПТ определяется резистором R26.

Транзистор Т5 задает постоянный потенциал на базу транзистора Тб для нормальной работы генератора поиска.

Генератор поиска представляет собой усилитель с обратной связью и собран на транзиторах Тб, Т7, Т8, T9. Когда одна из гармоник гетеродина находится в пределах 300 кГц

от частоты входного сигнала, генератор поиска прекращает работу, при этом управляющее напряжение схемы ФАП становится достаточной величины и гетеродин настраивается так, что гармоника его будет такой же частоты.

Частот^ генератора поиска примерно равна 1 Гц и определяется величинами конденсаторов СЮ, С12 и резистора ;R51.

Когда генератор поиска не генерирует, транзистор Тб работает как усилитель с общим эмиттером. Сигнал с его выхода подается на эмиттерные повторители T9, Т10, TH через пропорционально-интегрирующие фильтры R55, R56, С13 и R59, R60, R61, С14.

Транзисторы Т7 и Т8 работают как эмиттерные повторители, связывая сигнал обратной связи с эмиттером Тб.

Резистор R45 обеспечивает подстройку уровня постоянного тока для соответствующего центрирования управляющего напряжения перестройки с генератора поиска на гетеродин.

Диоды ДЗ, Д4 ограничивают амплитуду колебаний генератора поиска в заданных пределах.

Колебания с генератора поиска через резистор R64 поступают на усилитель Т12, собранный по схеме с общей базой.

С выхода Т12 усиленный сигнал через цепочку линеаризации (Д5... Д7, R65... R7I) и эмиттерный повторитель Т13 поступает для перестройки и управления частотой гетеродина.

• 4.2.4. Стабилизатор напряжения (входит в 2.242.011) предназначен для получения стабилизированных напряжени»б,0 В и минус 6,0 В для питания схем УПЧ, делителей частоты 2.208.079 ЭЗ и 2.208.070 ЭЗ. На вход стабилизатора (конт. 8 и 5) подаются напряжения 12,0 В и минус 12,0 В от ЭСЧ 43-54. Транзистор Т4 вместе с полупроводниковым стабилитроном ДЗ стабилизирует напряжение 6,0 В. Стабилитрон Д1 стабилизирует напряжение минус 6,0 В.

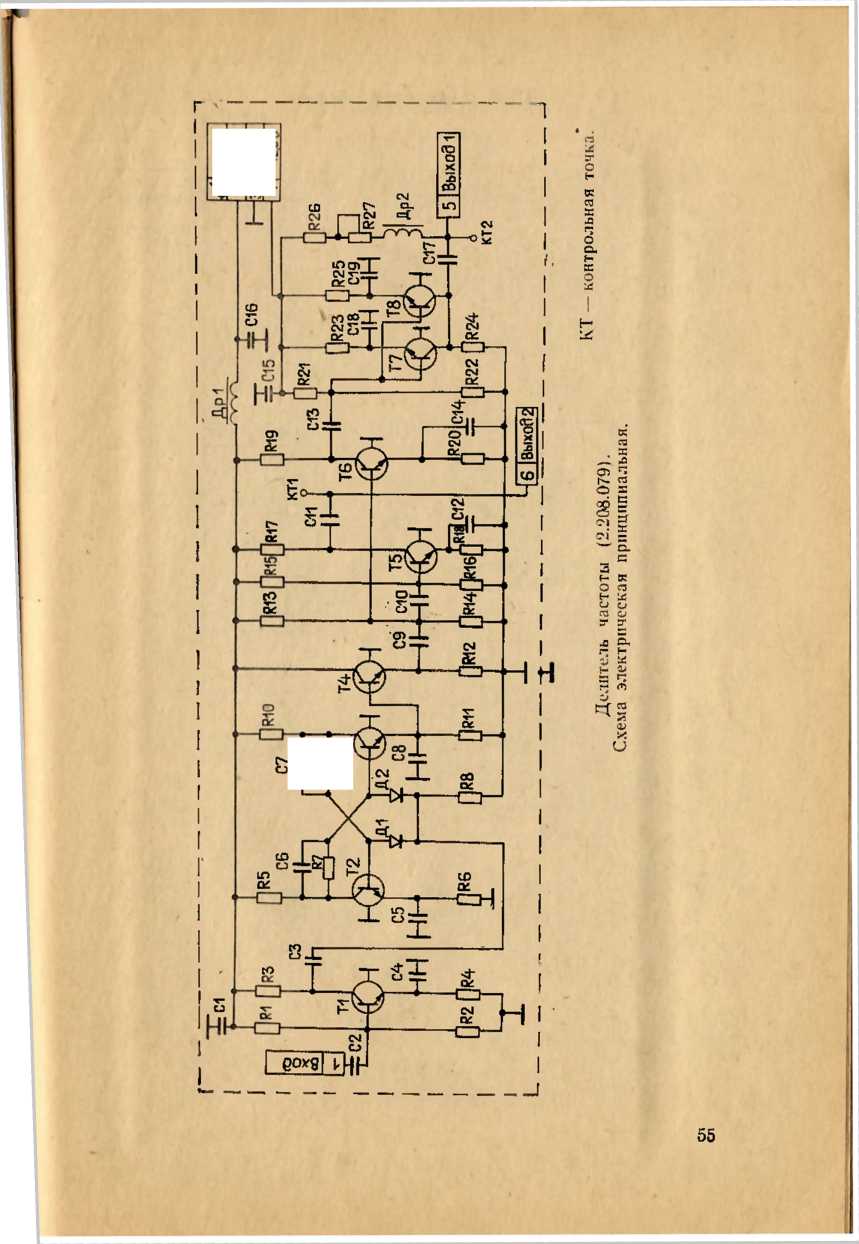

• 4.2.5. Делители частоты (2.208.070 и 2.208.079) предназначены для деления частоты гетеродина на два. Функционально делитель частоты состоит из усилителя, динамического триггера, эмиттерного повторителя, предварительного усилителя и усилителя мощности.

Усилитель собран на транзисторе Т1 по схеме с общим эмиттером.

Динамический триггер собран на транзисторах Т2, ТЗ и диодах Д1 и Д2; конденсаторы С5, С8 — запоминающие емкости, перезаряд которы.х происходит под воздействием входного сигнала.

Эмиттерный повторитель собран на транзисторе Т4 и служит для развязки триггера от предварительного усилителя

13

лителс частоты 2.208:070 и Т7, Т8 2.208.079 и обеспечивает необходимый телей на смесители СВЧ.

Резистор R23 в делителе частоты лителе частоты 2.208.079 обеспечивают на диоде генератора гармоник смесителей СВЧ.

• 4.2.6. Модулятор (2.081.028) состоит из формирователя и собственно модулятора.

Формирователь предназначен для преобразования импульсного сигнала с частотой повторения 1 кГц в два синусоидальных сигнала частотой 1 кГц, сдвинутых относительно друг друга по фазе на 90°.

Импульсный сигнал с частотой повторения 1 кГц, пройдя через разделительный конденсатор С1 и интегрирующую цепь, состоящую из резисторов R1*, R2 и конденсатора С2. приобретает форму треугольной пилы и поступает па ^актив-ный низкочастотный фильтр.

В основе этого фильтра, собранного на транзисторах Т2, Т5, рез-истора.х R9, iR12, R13 и конденсаторах С8, СЮ, С13, заложен двойной Т-мост, который пропускает все частоты, кроме 1 кГц. Прошедшие через двойной Т-мост спектральные составляющие повторяются на истоке нолевого транзистора Т2 и в противофазе к входному сигналу подаются на базу транзистора Т5.

На коллекторе транзистора Т5 получае.м усиленный синусоидальный сигнал частотой 1 кГц, который через разделительный конденсатор С15 поступает на базу транзистора Тб.

Сигналы, снимаемые с эмиттера транзистора Тб и фазовращающей цепи (С19, 'R23, R24), через эмиттерные повторители, собранные на транзисторах Т7, Т8, поступают на выходы формирователя.

Модулятор предназначен для сдвига частоты сигнала гетеродина на 1 кГц во всем диапазоне его перестройки. Моду-* лятор построен по фазокомпенсационному принципу, при котором на общей нагрузке суммируются четыре синусоидальных сигнала, сдвинуты.х соответствующим образом по фазе.

Модулятор состоит из двух балансных преобразователей, выполненных на диодах Д1, Д2, ДЗ, Д4. Сигналы с выходов Преобразователей через трансформаторы Tpl, Тр2 поступают на общую нагрузку, которой является резистор R43.

Сдвиг фа) и установление необходимых амилитхд сигна лов 1 кГц осуществляется в схеме формирователя.

Сдвиг фаз сигналов частоты гетеридяпа происходи г с помощью цепочек (L1, R10 и RH).

Эмиттерный повторитель, выполненный на тратнсторе Т1, служит для развязки модулятора и гетеродина.

Транзисторы ТЗ, Т4 работают эмиттернымп повторителями и развязывают фазовращающие цепочки {L1, R10 и С7, R11) и ннзкоомные входы балансных смесителей.

Сигналы с нагрузки (R43) балансных смесителей поступают на избирательный усилитель, собранный па транзисторе T9. С выхода усилите.^я (T9) сигнал через эмиттер-иый .повторитель (Т10) поступает на усилитель мощности (Т12, Т13), который обеспечивает необходимый уровень ciir-нала модулятора на смеситель СВЧ второго канала прибора. Одновременно с выхода усилителя сигнал модулятора через эмиттерный повторитель (Т1И поступает на делитель частоты 2.208.070. Сигналы 1 кГц подаются на входы балансных смесителей через дроссели Др2, ДрЗ. Эти дроссели обеспечивают развязку модулятора и формирователя по высокочастотному сигналу.

Переменные резисторы R39, R40, R41, R42 служат для регулировки положения рабочей точки диодов балансных смесителей с целью компенсации кающих через диоды.

Резистор R61 обеспечивает оптимальное смещение диода (ДПЗ) генератора гармоник смесителя СВЧ второго канала.

Резистор R54* обеспечивает заданный уровень сигнала на вход делителя 2.208.070.

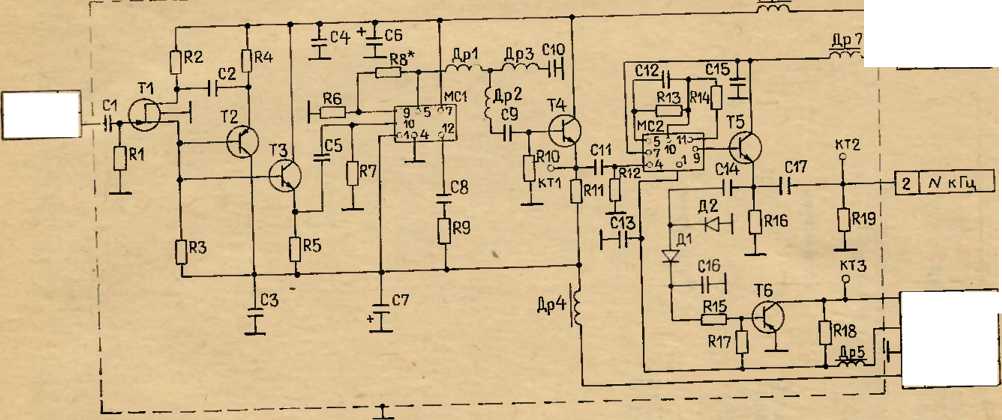

• 4.2.7. Усилитель ПЧ (2.031.030) предназначен для уенле-ння и формирования сигнала промежуточной частоты N кГц.

Уснли'п'ль ПЧ состоит из согласующей цени, дифференциального усилителя, триггера Шмидта и управляющего ключа.

Сигнал N кГц с выхода смесителя СВЧ через разделительный конденсатор С1 поступает на вход согласующей цени, выполненной на транзисторах Т1, Т2. Транзистор Т1 обеспечивает высокое входное сопротивление сигналу смесители СВЧ и включен по схеме пстокового повторителя. Транзистор Т2 включен по схеме эмиттерного повторителя и служит для уменьшения входной емкости .усилителя ПЧ, что позволяет расширить частотный диапазон схемы.

С выхода полевого транзистора Т1 сигнал N кГц через согласующий эмиттериый повторитель (ТЗ) подается на вход дифференциального усилителя, собранного на микросхеме MCI. Коэффициент усиления усилителя определяется соотношением величин сопротивлений резисторов R8* и R6.

С выхода дифференциального усилителя сигнал через эмиттериый повторитель (Т4) поступает на триггер Шмидта, собранный на микросхеме МС2.

Сформированный сигнал с выхода триггера Шмидта через эмиттериый повторитель (T5J поступает на делитель частоты 2.208.071 и на детектор, собранный на диодах Д1, Д2. Детектор вырабатывает постоянное напряжение, которое закрывает ключ (Тб). На коллекторе транзистора Тб напряжение возрастает, и этот возросший отрицательный потенциал поступает на контакт 5 микросхемы MCI в плате переключателя, Резистор R18 обеспечивает заданный потенциал на коллекторе транзистора Тб.

• 4.2.8. Переключатель (2.242.011) предназначен для обеспечения прохождения сигнала с выхода делителя - частоты 2.208.079 на вход ЭСЧ 43-54 в режиме синхронизации прибора ЯЗЧ-72.

При отсутствии измеряемого сигнала на входе преобразователя частоты ЯЗЧ-72 микросхема МС1 закрыта для прохождения сигнала делителя частоты на вход частотомера малым отрицательным потенциалом,, поступающим с усилителя П4 (Тб) на контакт 5 микросхемы MCI. В режиме синхронизации транзистор Тб усилителя ПЧ закрывается, отрицательный потенциал на его коллекторе возрастает и открывает микросхему MCI, разрешая тем самым прохождение сигнала делителя частоты на вход частотомера.

• 4.2.9. Делитель частоты (2.208.071) предназначен для определения номера гармоники из N кГц входного сигнала и расширения базы времени ЭСЧ 43-54 в 2N раз. Делитель функционально состоит из трех счетчиков, работающих в двоичной системе. Они содержат соответственно 5 разрядов, 2 разряда и 8 разрядов. Каждый из разрядов представляет собой RST-триггер.

Восьмиразрядный реверсивный счетчик используется для счета и запоминания значения 2N в течение действия импульса сброса, 'после чего рассматриваемый счетчик сосчитывает (в обратном направлении) номер гармоники за время расширения базы времени.

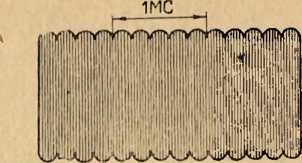

Метод определения номера гармоники из N кГц входного сигнала основан на использовании кварцованного сигнала частотой 1 кГц, приходящего с ЭСЧ 43-54. Если входной сигнал поступает на вход восьмиразрядного счетчика в течение

периода I мс, то счетчик будет содержать информацию об абсолютном значении номера гармоники.

Но возможен случай, когда входной импульс восьмиразрядного счетчика совпадает с моментом переключения селектора MCI-2. При этим условии счетчик может не реагировать иа входной сигнал, в результате чего получается ошибка в вычислении.

Схема делителя предусматривает возможность исключения такой ошибки. Суть метода исключения ошибки состоит в следующем.

Работа схемы делителя начинается с момента прихода сигнала СБРОС с ЭСЧ 43-54, который устанавливает в состояние логического нуля пятиразрядный счетчик МС2, МС22-1, МСЗ. Выход счетчика (МСЗ-2 контакт 8) до этого времени являлся запретом стробирования входного тракта. Теперь при открытом селекторе MCI-2 пятиразрядный счетчик запускается сигналом 1 кГц п считает до тех пор, пока его четвертый каскад не установится в состояние логической единицы и снова запрет этот селектор.

В течение периода счета пятиразрядного счетчика MC22-I выдает отпирающий сигнал, равный восьми периодам входного сигнала. Так как входной сигнал имеет период 1 мс, то этот отпирающий сигнал существует 8 мс. Если этот -гигнал использовать для стробирования (времени записи) N кГц сигнала в восьмиразрядный счетчик, результатом будет счет 8N. Для обеспечения соответствующего входного сигнала на восьмиразрядный счетчик N кГц сигнал поступает на двухразрядный счетчик МС4, который делит его на 4. Затем в течение времени'прямого стробирования сигнал, равный 8-ми-мс, с выхода двухразрядного.счетчика поступает на селектор МС6-1. Если первый каскад МС4 установлен в состояние логической единицы, то первый отсчетный импульс, приходящий на него, должен всегда вызывать переход из положительного состояния в нулевое. Так как второй каскад МС4 может запускаться только на переход из нулевого состояния в положительное, то первый счет всегда не учитывается.

Предварительной установкой второго каскада МС4 в нулевое состояние гарантируется отсчет второго импульса. На • рис. 4 линия 1 — предполагаемый входной сигнал N кГц, где N=2. Линия 2—сигнал прямого стробирования, равный 8-ми мс, получающийся в худшем случае фазового соотношения с линией I.

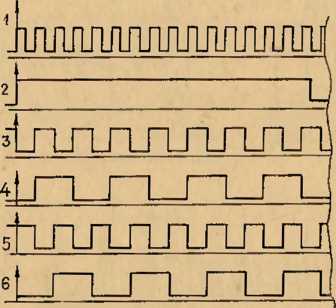

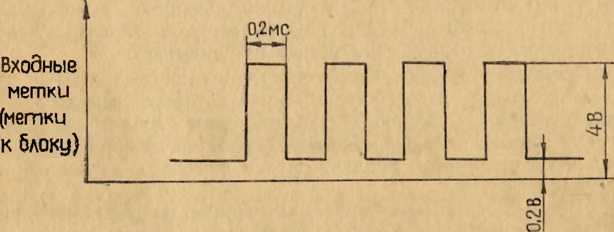

Линии 3 и 5 показывают два возможных варианта выходных сигналов с первого каскада двухразрядного счетчика МС4, На линии 3 оба входных импульса, которые получаются на переходах состояний селектора, отсчитываются. На линии 5 ни один импульс не отсчитывается.

Линии 4 и 6 показывают, что в любом случае выход состоит из четырех переходов от нулевого состояния к положительному, кото|зые служат входным сигналом восьмиразрядного счетчика.

Восьмиразрядный счетчик имеет две серии входных и управляющих сигналов.

Один входной сигнал — это серия импульсов с двухразрядного счетчика. Сигналом управления для этой серии импульсов является сигнал пятиразрядного счетчика, равный 8-мп мс, и управляющий через селекторы лМС6-1, MC.13-I и h MCI8-1 работой восьмиразрядного счетчика при счете в прямом направлении.. Другим входным сигналом восьмиразрядного счетчика являются метки базы времени, идущие с частотомера. Сигналом управления для него служит сигнал, полу-ченный из импульса СТРОБ ЭСЧ. Эта серия сигналов открывает восьмиразрядный счетчик для обратного счета.

Сигнал СТРОБ в ЭСЧ формируется с помощью меток базы времени. Передний фронт импульса СТРОБ формируется одной временной меткой, а задний фронт формируется следующей. Так как длительность СТРОБА должна быть рас-

Phc. 4. Диаграммы сигналов, поясняющие работу делителя МС4 по исключению ±1 единицы счета.

1. Сигнал N кГц=2.2.8-мн мс сигнал прямого стробирования. 3. Вы.чод-ные импульсы делителя MC4-I (вывод 5) (вариант 1). 4. Выходные импульсы делителя 5104-2 (вывод 9} (вариант 1).  5. Вы.ходиые импульсы

делителя MC4-I (вывод 5) (вариант 2). б. Выходные импульсы делителя МС4-2 (вывод 9) (вариант 2).

МСЬ-3 (конт. 1) присутствует сигнал, соответствующий логи ческому пулю, и па выходе МС5-3 (копт. 6) будет состояние, логической единицы. В этом случае метки времени проходят в ЭСЧ па запуск импульса СТРОБ. Как только закончился импульс СБРОС, первой же меткой времени формируется передний фронт импульса СТРОБ и на МС5-3 (конт. 4) появляется сигнал, соответствующий состоянию логической единицы. Выход МС5-3 (конт. б) приходит в состояние логического пуля и блокирует прохождение второй метки времени в ЭСЧ через Л1С5-2. В это время сигнал СТРОБ открывает МС5-4 и А1С6-2, МС13 2, MCI8-2 для прохождения меток времепн в восьмиразрядный счетчик для вычитания. Как только записанная ранее информация об удвоенном номере гармоники вычтется, с выхода счетчика выдается импульс на управляющий триггер МС22-2, выход которого приходит в состояние логического нуля. В этом случае выход МС5-3 (копт, б) принимает состояние логической единицы и открывает МС5-2 для прохождения второй метки времени в ЭСЧ для срыва импульса СТРОБ.

После срыва импульса СТРОБ закрывается МС5-4 и МС6-2, MCI3-2, MCI8'2 для прохождения меток времени на вычитание в восьмиразрядный счетчик.

11а рис. 5 11 рис. 6 приведены структурная схема делителя частоты и диаграммы сигналов, поясняющие работу структурной схемы.

• 4.3. Конструкции

•1,3.1. Коистрхктиипо преобразователь частоты автоматический ЯЗЧ-72 представляет собой блок, который встрапваег-ся в ОКПО ЭСЧ 43-54.

Блок выполнен на двух основных несущих панелях редпяя II задняя), скрепленных между собой четырьмя дольными профильными угольниками.

Декоративная панель, на которую наносятся надписи, пптся к передней панели 4-мя винтами п имеет сбоку невы-иадающий винт для фиксации блока в частотомере. Внешний вид декоративной панели приведен на рис. 1.

Сверху и снизу блок закрыт защитными крышками. На нижней крышке закреплены все узлы прибора.

• 4.3.2. Органы управления, контроля н соединительные разъемы расположены па передней п задней панелях и снабжены соответствующими надписями.

• 4.3.3. Прибор состоит из функциональных узлов, выполненных преимущественно на платах с печатным монтажом. Плата делителя 2.208.079 и делителя 2.208.070, усилителя ПЧ п УПЧ соответственно расположены в устройствах: блок делителей 2.208.080 (УЗ), устройство усилительное 2.039.009 (У7). Платы в этих устройства.х разделены экраном общего корпуса, имеющим отверстия под провода и кабели для электрических связей между ними. Платы в основном расположены в литых корпусах, у которых крышки съемные.

План размещения основных узлов и элементов прибора приведен на рис. 1 приложения 2.

Электрическое соединение печатных плат осуществляется с помощью как контактных разъемов, так н пайки проводов.

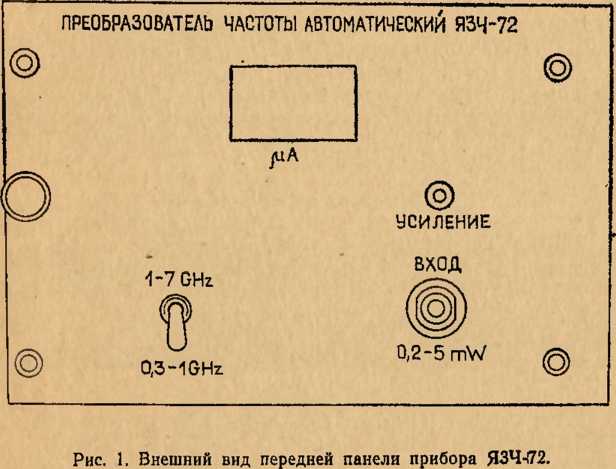

• 4.3.4. На передней панели прибора расположены:

• — разъем ВХОД, предназначенный для подачи измеряемого сигнала;

• — микротумблер, предназначенный для переключения поддиапазонов «0,3—1 ГГц», «1—7 ГГц»;

• — стрелочный индикатор, предназначенный для наблюдения режима поиска и синхронизации прибора;

• — ручка УСИЛЕНИЕ, предназначенная для регулировки усиления УПТ.

• 4.3.5. На задней панели прибора расположен разъем Ш6, обеспечивающий электрические соединения цепей прибора ЯЗЧ-72 и частотомера 43-54.

• 5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 5.1. Все электро- п радиоэлементы, установленные в приборе на шасси, панелях и печатных платах, имеют маркировку П031ЩНОННЫ.Х обозначений в соответствии с позиционными обозначениями их в перечнях элементов и на принципиальных электрических схемах.

Приборы, принятые ОТК, пломбируются (при необходимости), при этом на запорные замки укладочного ящика, в который упакован прибор и эксилуатапиоиные документы, устанавливаются пломбы.

• 6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • 6.1. После распаковки п извлечения из укладочного ящика прибор необходимо осмотреть па отсутствие внешних повреждений.

При приемке прибора необходимо убедиться в наличии полного состава его согласно формуляру.

• 6.2. Прибор является сложным радиотехническим устройством, поэтому перед эксплуатацией необходимо щучить принцип его работы, ознакомиться с принципиальной электрической схемой, техническим описанием и инструкцией по эксплуатации.

Перед работой с прибором необходимо ознакомиться с органами управления, контроля и разъемами, имеющимися на передней и задней панелях прибора.

• 6.3. Работа с прибором должна производиться в условиях, которые не выходят за пределы рабочих условий эксплуатации.

• 6.4. Клеммы защитного заземления источника измеряемого сигнала, измерительных приборов и частотомера доллсны быть соединены между собой и земляной шиной помещения.

• 6.5. Категорически запрещается вставлять и вынимать прибор при включенном частотомере 43-54.

• 6.6. Для исключения ошибок в процессе измерения частоты категорически запрещается подавать на вход прибора сигнал величиной более 1 мВт без применения аттенюатора 6 дБ 2,243,841-02 (из ЗИПа прибора).

• 6.7. Сделайте отметку в формуляре о начаше эксплуатации прибора.

ВНИМАНИЕ!

Во избежание выхода прибора из строя:

а) не подавайте на его вход сигнал величиной

5 мВт;

б) перед подключением соединительного кабеля, няющего источник измеряемого сигнала с разъемом

обязательно коснитесь рукой и разъемом кабеля заземленного устройства. (Кабель необходимо разрядить от возможного заряда статического электричества).

• 7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 7.1. К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиопзмерительнымн приборами.

  • 7.2. Проверьте исправность цепи защитного заземления.

  • 7.3. При работе преобразователя ЯЗЧ-72 с источниками СВЧ сигналов с целью исключения облучения последние должны работать на согласованную нагрузку или замкнутую систему. Места соединений СВЧ тракта не должны допускать утечки энергии. При расстыковке СВЧ тракта необходимо ослаблять мощность выходного сигнала применяемых генераторов СВЧ имеющимися аттенюаторами.

• 8. ПОДГОТОВКА К РАБОТЕ

  • 8.1. Подготовьте к работе частотомер в еоотвегствпн с указаниями его технического оннеапня н ипструкцпн но экс-н.чуатацпн.

  • 8.2. Вставьте прибор в окно частотомера и закрепите его вращением винта до упора.

• 9. ПОРЯДОК РАБОТЫ

  • 9.1. Подготовка к проведению измерений

    • 9.1.1. Частотомер подготовьте для работы с прибором, для этого:

• — переключатель ВРЕМЯ СЧЕТА установите в положение 1 mS, при котором обеспечивается минимальное время измерения частот;

• — нажмите кнопку БЛОК;

• — переключатель РОД РАБОТЫ установите в положение ЧАСТОТА А;

• — кнопку 150 МГц — 5 МГц — в положение 150 МГц.

• 9.1.2. Тумблер на передней панели прибора установите в положение, соответствующее диапазону измеряемых частот.

• 9.1.3. Ручку УСИЛЕНИЕ хстаиовите в крайнее левое положение.

• 9.1.4. Включите тумблер СЕТЬ на ЭСЧ 43-54, при этом подается пптанпе и сигналы меток базы времени, строба и сброса в прибор ЯЗЧ-72 п индикатор последнего должен индицировать работу генератора поиска (периодическое плавное качание указателя индикатора). Частота колебаний указателя индикатора примерно составляет I Гц.

• 9.1.5. Прогрейте прибор (вре.мя прогрева прибора определяется временем» самопрогрева частотомера, необходимым для требуемой точности измерений).

• 9.1.6. Включите источник СВЧ сигнала и установите па конце соединительного высокочастотного кабеля НЕЭ4.851.350-08 (из ЗИПа прибора) мощность в пределах от 0,2 до 5 мВт (при мощности входного сигнала более 1 мВт необходимо применять аттенюатор 6 дБ 2.243.841-02 из ЗИПа прибора).

• 9.2. Проведение измерений

  • 9.2.1. Кабель соединительный НЕЭ4.851.350-08 подсоедините к разъему ВХОД прибора, предварительно сняв статический заряд замыканием внутренней жилы с наружной.

• 9,2.2. Плавно вращайте ручку УСИЛЕНИЕ вправо до тех пор, пока указатель индикатора прекратит индицировать поиск и на табло частотомера покажется результат измерения в МГц.

Для определения номера гармоники, на которой получен режим синхронизации прибора, переключатель РОД РАБОТЫ частотомера 43-54 поставьте в положение КОНТРОЛЬ и на табло прочитайте число N.

Примечание; 1. При неустойчивом счете ЭСЧ 43-54 или отсутствии показакш"! на его табло (даже, если при этом указатель индикатора индицирует окончание поиска) плавным вращением ручки УСИЛЕНИЕ вправо-влево добейтесь устойчивых показаний счета на табло частотомера.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

  • 10.1. Меры безопасности

    • 10.1.1. К проведению ремонта допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами.

    • 10.1.2. Перед проведением ремонта должно быть выполнено защитное заземление прибора,

    • 10.1.3. Перед подсоединением прибора к частотомеру, последний должен быть обязательно выключен. Включение частотомера производится только после полного подсоединения к нему прибора.

    • 10.1.4. Следует помнить, что на разъеме питания прибора имеется постоянное напряжение -i-200 В (подается из частотомера и используется для работы с другими сменными блоками).

  • 10.2. Порядок разборки прибора

    • 10.2.1. Для доступа внутрь прибора при его профилактическом осмотре и ремонте необходимо снять верхнюю крышку, затем нижнюю крышку с укрепленными на ней узлами, для чего нужно вывернуть винты, крепящие крышки, снять фальшпанель и откинуть назад каркас прибора.

    • 10.2.2. Для доступа к элементам плат, установленных в экранированных корпусах, необходимо вывернуть винты и снять крышки.

  • 10.3. Наиболее возможные неисправности и методы их обнаружения и устранения

10.3J. Прибор состоит из отдельных узлов, имеющих определенное функциональное назначение. Поэтому необходимо определить, в каком узде имеет место неисправность, после чего отыскать неисправную цепь или каскад и затем — неисправный элемент. После замены вышедших из строя элементов места паек их должны быть подвергнуты влагозащпте путем двухкратного покрытия лаком УР-231 МРТУ6-10-863-69. Лицам, приступающим к ремонту, необходимо ознакомиться с принципом действия и работой прибора, а также с назначением и работой отдельных его узлов. При отыскании неисправностей рекомендуется проверять работу отдельных узлов прибора, пользуясь таблицей режимов. При измерении напряжений необходимо пользоваться щупом с заостренным наконечником для того, чтобы можно было проколоть непроводящий слой защитного покрытия плат. После проведения измерений платы должны быть подвергнуты дополнительной влагозащите.

• 10.3.2. Производить замену деталей и узлов только при выключенном питании.

• 10.3.3. При ремонте прибор подключают к частотомеру через ремонтные кабели 4 и 5 (из ЗИПа частотомера).

• 10.3.4. В таблице 2 приведены наиболее характерные неисправности, вероятные причины и методы их устранения.

Таблица 2

Наименование неисправности, внешнее проявление и дополнительные признаки .

Jd.l. В i.iviae йЬ1.\(»да ii.j сгрия смесительных iciioueii Д1, Д2* в смеспте.тя.х (В^Ч замена н.х и регулировка смесителей СВЧ н]П)’.,яи1Д11гси в следующей последовательности:

• — спять верхнюю крышку прибора;

• — сиять пижиюю крышку прибора с ук])еилеииымп иа ней ушами, д.ш пего открутить шесть винтов, кренящих ее к исрсдией и -заднем! ианели.м прибора, спять фальшпаиель;

• — сиять сл5ееитсли:

• — снять верхнюю крышку с усилительного устройства (^7);

• — отпаять перемычку П1 в плате УПТ;

• — отпаять провода, идущие к диодам от контактных стоек (КТ1 и КТ2), ключом 8.892.013, взятым пз ЗППа прибора, открутить гайку в держателе обоих смесительных ключец.

Вывернуть держатели п вынуть смесительные ключи с установленными на них шайбами;

• — установить новые смесительные ключи, взятые из ЗИПа прибора, предварительно установив на их электроды диэлектрическую и металлическую шайбы;

• — проверить с помощью комбинированного прибора типа Ц4341 правильность включения ключей Д1 и Д2, отсутствие обрывов и коротких замыканий на корпус;

• — подпаять на место проводники;

• — установить тумблер В1 в положение «1—7 ГГц»;

• — подать питание на прибор от частотомера с помощью кабеля 4.853.339, взятого из ЗИПа 43-54;

• — с помощью резистора R45 в плате У ПТ установить частоту гетеродина примерно 74 МГц;

• — с помощью вольтметра В7-13 или В7-26 чере.з резистор ОМЛТ-0,125-100 кОм измерить напряжения смещения U Д1 и и Д2 на ключах Д1 и Д2 (контрольные точки КТ1, КТ2), которое должно быть не менее +0,1 В на ключе Д1 и минус 0,1 В на ключе Д2. По абсолютной величине эти напряжения должны быть равны с точностью до 10 мВ. В случае неравенства указанных напряжений произвести симметрирование полупроводниковых ключей Д1, Д2, для чего необходимо слегка открутить держатель ключа с большим напряжением смещения, а держатель ключа с меньшим напряжением смещения подкрутить, и снова измерить напряжения смещения на смесительных ключах. Подобную операцию производить до тех пор, пока не наступит равенство напряжений смещения па смесительных ключах;

• — затем измерить напряжение в контрольной точке КТЗ. Оно должно быть равно не более ±0,01 В во всем диапазоне перестройки частоты гетеродина. В рлучае превышения указанной величины необходимо произвести дополнительное симметрирование смесительных ключей Д1, Д2;

Затем проверьте величину преобразованного сигнала по нижеизложенной методике п. 10.5.

При проверке работы смесителей выход 2 делителя частоты 2.208.079, идущий на переключатель 2.242.011, подключить непосредственно ко входу частотомера 43-54;

Примечание. Пайку проводников и резисторов производить паяльником, корпус которого должен быть соединен с корпусом прибора.

10.5. В случае выхода из строя диодов ДЗ или Д4 генератора гармоник смесителей СВЧ замена их и регулировка смеентелеп СВЧ производится в следующей последовательности:

• — снять нижнюю крышку прибора с установленными на ней узлами;

• — отсоединить смесители СВЧ от нижней крышки прибора;

• — открутить держатель диода, снять диод;

• — поставить новый диод, взятый из ЗИПа прибора, закрутить держатель диода;

• — с помощью комбинированного прибора типа Ц4341 проверить правильность включения диода, отсутствие обрыва и коротких замыкании на корпус;

• — установить тумблер В1 прибора в положение «1 — 7 ГГц» (при замене диода Д4 смесителя СВЧ 2.245.016);

подать питание на прибор с частотомера 43-54;

• — выставить среднюю частоту гетеродина резистором R45, установленным в плате УПТ;

• — переменным резистором iR22 (плата гетеродина) с помощью прибора В7-13 пли В7-26 через резистор сопротивлением 100 кОм выставить па смеептельпых ключах Д1 и Д2 максимально возможное напряжение смещения;

• — перестраивая частоту гетеродина в предел а,х примерно от 66 до 74 мГц резистором R45 (плата УПТ), убедиться в том, что напряжение смещения на ключах Д1, Д2 ис менее 0,1 В. В противном случае иодрсгулировагь иаиряжеиис смещения переменным резистором R22 (плдта гетеродина);

• — проверить милливольтметром ВЗ-41 или ВЗ-39 в кон-

грольпон точк(' КТЗ смесителей СВЧ nc.iininny ирес^бразоваи Hoi'o сигнала во всем диаиа юие измеиеипя частоты гетеродина, для чего подать на разъем IIII прибора с генераторов Г4-37Л H.'.iH Г4-76Л и Г4-82 сигнал соответственно частотой I П и и 7 ГГи мощностью 100 мкВт. Она должна быть не менее 30 мВ при работе в поддиапазоне «1  7 ГГц» и не

менее 2.5 мВ при работе в поддиапазоне «0,3—1 ГГц>,

И р иЧ (“ ч а и и е. При проверке преобрачппапно!о ст паза с выхода смесителя СВЧ 2J24.5.(»i7 пеобхотпмо на в.хо I прибора (Ш1) подавать cmiia.i мощностью 1 мВт.

Если величина преобразованного сигнала окажется менее указанных выше величин, то необходимо произвести подрегулировку напряжения смещения на смесительных ключах Д1 и Д2 переменным резистором R22 (плата гетеродина).

Аналогичную регулировку произвести в положении тумблера В1 «0,3—1 ГГц» (при замене диода ДЗ смесителя СВЧ 2.245.016).

в этом случае регулировка смещения на смесительных ключах производится резистором R27 (плата делителя частоты 2.208.079).

При замене диодов ДЗ, Д4 смесителя СВЧ 2.245.017 в положении тумблера В1 «1—7 ГГц» регулировка смещений на смесительных ключах Д1, Д2 производится переменным резистором iR61 в плате модулятора, а в положении тумблера • В1 «0,3—1 ГГц» — переменным резистором iR23 в плате делителя частоты 2.208.070.

Затем произвести сборку прибора в порядке, обратном порядку разборки.

• 11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 11.1. Общие указания

    • 11.1.1. Профилактические работы производятся лицами, непосредственно эксплуатирующими прибор, для обеспечения его работоспособности в течение эксплуатации.

    • 11.1.2. Профилактические работы включают в себя:

• — проверку комплекта поставки прибора; ,

• — осмотр внешнего состояния прибора;

• — осмотр внутреннего состояния прибора;

• — проверку общей работоспособности прибора.

• 11.1.3. Проверка комплекта поставки прибора проводится путем сличения комплекта поставки с приведенным в формуляре.

• 11.1.4. Осмотр внешнего состояния прибора проводится один раз в год и после ремонта.

Проверяется: крепление и плавность вращения ручки УСИЛЕНИЕ, крепление тумблера и четкость его действия, крепление входного разъема; состояние лакокрасочных и гальванических покрытий; исправность кабелей и переходов, придаваемых к прибору.

• 11.1.5. Осмотр внутреннего состояния прибора проводится один раз в год и после ремонта.

Проверяется: крепление узлов, состояние контактов разъемов, монтажа и паек, отсутствие сколов и трещин на деталях из пластмассы.

• 11.1.6. Проверка общей работоспособности прибора проводится перед проведением измерений. При этом проверяется наличие режима поиска по указателю индикатора прибора и счета 256 на табло 43-54, переключатель РОД РАБОТЫ которого предварительно установлен в положение КОНТРОЛЬ.

• 11.1.7. Профилактические работы рекомендуется проводить перед периодической поверкой прибора.

• 12. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства поверки преобразователя частоты автоматического ЯЗЧ-72.

Периодичность поверки не реже 1 раза в год.

• 12.1. Операции и средства поверки

  12.1.1. операции лице 3.

При проведении поверки должны производиться и применяться средства поверки, указанные в таб-

Таблица 3

Г2.3.1	Внешний осмотр
12.3.2	Опробование
12.3.Э	Определение Метрологических параметров: определение диапазона измеряемых частот, минимальной и максимальной мощности входного сигнала (2.1, 2.2)	0,29)7; 0,6 и 1,01 на 1-м поддиапазоне; 0,99; 4,0 и 7.07 ГГц на 2-м поддиапазоне	0,297 — 7,07 ГГц 0,1—5 мВт	43-54	Г4-107, Г4-37А или Г4-76А, Г4-81, Г4-82, МЗ-21

Примечания: 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие параметров с требуемой точностью.

2. Все средства поверки должны быть свидетельства (отметки в формулярах или или ведомственной поверке.

• 12.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки приведены в таблице 4.

Таблица 4

Наименования средств поверки	Основные технические характеристики средств поверки		Рекомендуемое средство поверки (тип)	Примечание
	пределы измерений	погрешность
Частотомер электронносчетный	Диапазон частот от 0 до 150 МГц ,	Не хуже 4-5-10-7 ±1 сч.	43-54
Генератор сигналов высокочастотный	Диапазон частот от 10 до 400 МГц	1%	Г4-107
Генератор сигналов высокочастотный	Диапазон частот от 0,4 до 1,2 ГГц	0.5% 1%	Г4-37А или Г4-76А
reHepaToip сигналов высокочастотный	Диапазон частот от 4 до 5,6 ГГц	о;5%	Г4-81
Генератор сигналов высокочастотный	Диапазон частот от 5,6 до 7,5 ГГц	0.5%	Г4-82
Ваттметр йогло-щаемой мощности	Диапазон частот от 0,1 до 7 ГГц Пределы изм е р е « и я мощности  0,01—5 мВт	11%	МЗ-21 СМ5-51

• 12.2. Условия поверки и подготовка

  к ней

  12.2.1. При проведении операций поверки должны соблюдаться следующие условия:

  • — температура окружающего воздуха —293 ±5 К ±5°С);

  • — относительная влажность воздуха — 65 ±15%;

  • — атмосферное давление—100 ±4 кПа (750 ±30 рт. ст.);

  • — напряжение питающей сети 220 ±4,4 В, частота 50 ±0,5 Гц, содержание гармоник до 5%-

  (20

  ММ

  Гц

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряжения, рядом г рабочим местом не должно быть источников сильных магнитных и электрических полей.

• 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе *Подготовка к работе» ТО, а также:

• — проверить комплектность прибора (кроме ЗИП) и наличие технической документации;

• — разместить используемый частотомер с установленным в нем прибором на рабочем месте, обеспечив при этом удобство работы;

• — зажим защитного заземления используемого частотомера и применяемых для измерений приборов соединить между собой и с земляной шиной помещения.

• 12.3. Проведение поверки

Внешний осмотр

проведении внешнего осмотра должны быть операции по п. 6.1 ТО, а также проверены: и прочность крепления тумблера и четкость его действия, крепление и плавность вращения ручки УСИЛЕНИЕ и т. и,;

- чистота соединительных разъемов;

• — исправность соединительных кабелей, переходов и 'Г. д.;

• — отсутствие дефектов лакокрасочных покрытий и четкость маркировок.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

Опробование

• 12.3.2. Опробование работы прибора производится по 11.1.6 для оценки его исправности.

Неисправные приборы бракуются и направляются в ре

монт.

Определение метрологических параметров

• 12.3.3. Определение диапазона измеряемых частот, минимальной п максимальной мощности входного сигнала производится с помощью генераторов сигналов высокочастотных Г4-107, Г4-37А или Г4-76А, Г4-81, Г4-82, частотомера 43-54, ваттметра поглощаемой мощности МЗ-21 с головкой М5-51 путем подачи на разъем ВХОД прибора через соединительный кабель НЕЭ4.851.350-08 синусоидального сигнала частотой 0,3; 0>б; 1,0 ГГц при работе на первом поддиапазоне и 1,0; 4,0; 7,0 ГГц при работе на втором поддиапазоне мощностью 0,2 мВт и сигнала мощностью 5 мВт в 1 —2-х точках частотного диапазона прибора (с использованием аттенюатора фиксированного 6 дБ 2.243.841-02) и проведения измере- . НИЙ согласно п. 9.2.2.

Результаты измерений считаются удовлетворительными, если диапазон частот прибора, минимальная и максимальная мощности входного сигнала соответствуют требованиям ип. 2,1; 2.2.

• 12.4. Оформление результатов поверки

• 12.4.1. Положительные результаты периодической государственной Или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

• 12.4.2. В случае отрицательных результатов поверки выпуск приборов в обращение не допускается. При этом на приборы выдается извещение о непригодности их к применению.

• 13. ПРАВИЛА ХРАНЕНИЯ

  • 13.1. Прибор является сложным радиоэлектронным устройством и требует аккуратного обращения и ухода в процессе эксплуатации, транспортирования н хранения на складе.

Прибор, прибывший для длительного хранения (продолжительностью более шести месяцев), а также поступивший на склад потребителя и предназначенный для эксплуатации ранее шести месяцев со дня поступления, хранится в укладочном ящике. При постановке на длительное хранение произвести упаковку прибора в соответствии с подразделом 14.1.

• Прибор может храниться в капитальных отапливаемых или неотапливаемых хранилища.х при температуре от 243 до 303 К (от минус 30 до плюс 30'С) и относительной влажности до 80%. В хранилищах не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

ВНИМАНИЕ!

В процессе хранения рекомендуется вставлять прибор в частотомер и последний включать в сеть не реже одного раза в б месяцев на 30 минут для тренировки используемых в приборе конденсаторов типа К50-6.

• 13.2. Срок длительного хранения в капитальных отапливаемых помещениях — 10 лет. Срок длительного xpaneibiH в капитальных неотапливаемых помещениях — 5 лет.

• 13.3. Если предполагается, что прибор, уже находившийся в эксплуатации, длительное время не будет находиться в работе, рекомендуется произвести консервацию прибора. При консервации необходимо выполнение следующих операций:

• — прибор очищается от грязи и пыли;

• — если прибор до этого подвергался воздействию влаги, он просушивается в лабораторных условиях в течение двух суток;

• — коаксиальные переходы, фиксированный аттенюатор 6 дБ, разъемы кабеля обворачиваются бумагой и обвязываются нитками;

• — произвести упаковку прибора в соответствии с подразделом 14.1 настоящей инструкции;

• — упакованный прибор следует хранить в тех же условиях, что и прибор, прибывший на длительное хранение.

• 14. ТРАНСПОРТИРОВАНИЕ

  • 14.1. Тара, упаковка и маркирование упаковки

    • 14.1.1. При первичном вскрытии упаковки прибора должны быть приняты меры к сохранению укладочного ящика, упаковочного материала и деталей для вторичного использования.

    • 14.1.2. При повторной упаковке прибора для дальнего транспортирования необходимо:

• — упаковку прибора производить после полного выравнивания температуры прибора с температурой помещения, в котором производится упаковка;

• — вложить прибор в полиэтиленовый чехол;

• — обернуть прибор влагозащитной упаковочной бумагой и разместить прибор в укладочном ящике;

• — эксплуатационную документацию вложить в полиэтиленовый чехол, обернуть влагозащитной упаковочной бумагой и разместить в укладочном ящике;

• — уложить в коробку запасное имущество и прин'эдлеж-ности, обернуть коробку влагозащитной упаковочной бумагой и разместить ее в укладочном ящике;

• — закрыть и опломбировать укладочный ящик;

• — укладочный ящик завернуть в оберточную влагозащитную бумагу и перевязать увязочным шпагатом;

• — укладочный ящик разместить в упаковочном ящике, выстланном в два слоя влагозащитной бумагой и допускающем укладку амортизирующих материалов на толщину не менее 80 мм;

• — для амортизации пространство между стенками, дном и крышкой упаковочного ящика и наружными поверхностями укладочного ящика заполнить до уплотнения упаковочным амортизирующим материалом {гофрированный картон, бумажная парафинированная стружка, древесная стружка и другие, разрешенные для этой цели материалы);

• — под крышку упаковочного ящика уложить в полиэтиленовом пакете упаковочный лист или ведомость упаковки (при необходимости);

• — крышку упаковочного ящика забить гвоздями с шагом 50—60 мм;

  об-го-для

• — для дополнительного крепления ящик по торцам тянуть стальной проволокой, которую закрутить вокруг ловок гвоздей, а свободные концы свить и оставить пломбы;

— выполнить на ящике распознавания приборов на

• 14.2.1. Траспортирование прибора потребителю может осуществляться всеми видами транспорта. Транспортирование в упаковочном (тарном) ящике прибора, предварительно упакованного в укладочный ящик, может производиться прп температуре окружающей среды от 223 до 333 К (от минус 50 до плюс 60°С). В процессе транспортирования должна быть предусмотрена защита от прямого попадания атмосферных осадков и пыли. В процессе транспортирования — не кантовать.

При эксплуатации прибор может транспортироваться с объекта на объект в укладочном ящике транспортными средствами колесного типа по грунтовым дорогам на расстояние не более 1000 км со скоростью до 40 км й час с выполнением условий по защите от атмосферных осадков и пыли.

ОМЛТ-0,125-3 кОм±5% ОМЛТ-0,125-82 кОм±10% ОМЛТ-0,125-20 кОм±10% 02-10-0,25-2,71 Ом±1% ОМЛТ-0,125-2 к0м±5% ОМЛТ-0,125-20 кОм±5% ОМЛТ-0,125-220 Ом±5% ОМЛТ-0.125-2,4 кОм±5% ОМЛТ-0,125н3.9 кОм±5% ОМЛТ-0,125-1 кОм±5% ОМЛТ-0,125-10 кОм±5% ОМЛТ-0,125-2,4 1сОм±5% ОМЛТ-0,125-10 кОм±5% ОМЛТ-0,125-30 кОм±5% ОМЛТ-0,125-83 кСЬл±Ь% ОМЛТ-0,125-27 кОм±5% ОМЛТ-0,125-15 кОм±5% ОМЛТ-0,125-27 кОм±5% ОМЛТ-0,125-6,8 кОм±б% ОМЛТ-0,125-47 кОм±5% ОМЛТ-0,25-39 Ом±5%

Конденсаторы

Диоды

Транзисторы

Т1	2Т326Б	1
Т2	КПС1О4Г	1
ТЗ	2Т306В	1
42

^.1ектрнческая прннинпнальная у^'1Н11'>н> Н0С1ОИНН010 гока (<-

t I

Др 5 I -----------

I ____________________________________________

4—{51Чпр.нопряж.

IH71корпус ~ I 1 1 1 I I I I ___I

Подбирается при регулировании. KT контрольная точка

Поз. обозн.	Наименование	Кол.
R5'2, R53	ОМЛТ-0.125-3 кОм±5%	2
R54*	ОМЛТ-0,125-82 кОм± 10%	1
IR55*	ОМЛТ-0.126-20 кОм±10%	1
R&6	02-10-0,25-2,71 Ом±1%	1
R5J7 ■	ОМЛТ-0,125-2 кОм±'5%	1
R58	ОМЛТ-0,125-20 кОм±5%	1
R59	ОМЛТ-0,125-220 Ом±5%	1
R60'	ОМЛТ-0,125-2,4 кОм±5%	I
R(6I	ОМЛТ-0,125^3.9 кОм±5%	1
R62.	ОМЛТ-0,125-1 кОм±5%	1
R63	ОМЛТ-0,125-10 kOm±S%	1
R€"  *	ПМЛТ-0Л25-2.4 кОм±5%	1
R€
R6
R7
К/ R7
Ri7

Примечание

75, 91, 100 кОм

22, 24, 2:7 кОм

С1

Cf С7 CI

С] С; С’ С-С

Д Д д д л

2Т326Б КПС104Г 2Т306В

Т4	2П303Д	I
TS-.T?	2T3WI	3
Т«	2Т312Б	1
T9	2T32&A	I
TIO	2Т312Б	1
TH	2T326A	1
TI2	П309	1
T13	2T3216A	,1
MCI, MC2	Микросхемы 159HT1A	2

Устройство усилительное

Перечень элементов

Поз. обозн.	Наименование	Кол.	Примечание
CL..GS	Конденсатор
	КТП-2Аа-Н70-6800 пФ	6
У1	Усилитель постоянного тока	1
У2	Усилитель ПЧ	1
П1	Плата пет .11 -6	1

Конденсаторы

CI .	КМ-6-Н90-1 мкФ	1
С2	КМ-’5б-Н90-0,047 мкФ	1
СЗ—С5	КМ-5б-Н90-{7,015 ыкФ	3
С€	КМ-6-Н0О-1 мкФ	1
07	КТ4-2-3/20 пФ	1
С8	КМ-56-М75-150 пФ±10%	1
С9	КМ-6'-Н90-1 мкФ	I
Clfl	1КМ-56-М75-300 пФ=^10%	1
СП, С12	КМ-5б-Н90-0,015 мкФ	2
С1Э	КМ-56-М75-150 пФ±10%	1
С14	КМ-'5б-Н90-0,015 мкФ	1
С15	КМ-6-Н90-1 мкФ	1
С16, GI7	КМ-56-М1500-1000 пФ±10%	2
С1в	КМ-56-Н!90-0,015 мкФ	1
С19	КМ-5б-Н90-0,'033 мкФ	1
С20-Х213,	КМ-5б-Н90-0.015 мкФ	4
С'24—029	К63-4-1б-10±20%	6
сэо-^сда	КМ-564490-0,015 мкФ	10
С40	КМ-56-Н90-0.1 мкФ	1
С41	КМ-5б-Н90-0,015 акФ	1
С42, 043	КТП-2Аа-Н70.е800 пФ     %	2
С44, Q45	KM-56-H90-0.01S мкФ	2
C4J6	К53-4-16-68 ±20%	!
LI	Катушка индуктивности 0,2 •мкГн
	КО-1П-0.20	1
L2	Катушка индуктивности 0,16 мкГн
	КО-П1-0,16	1
Д1...Д4.	Диод полупроводниковый КД514А	4
	Дроссели высокочастотные
Др1	Д2-0,1-200±5	1
Др2, ДрЗ	Д1-0,1-6)8г±5	2
Др4, Др5	Д2-0,1-200±'5	2
Дрб	Д1-0,1-25.±5	1
	Транзисторы
Т1	1Т329Б	1
Т2	'2П1ОЗД	1
ТЗ, Т4	1ТЗ'29Б	2
Т5—Т»	2Т31'2В	4
T9	2Т368А	1
Tiicx	1Т311Д	1
ты	1Т329Б	1
Т12. Т13	2Т355А	2
Тр.1,Тр.2	Трансформатор	2
Ш1. Ш2	Розетка приборная CIP-S0-112 Ф	2
ШЗ	Вилка кабельная СР-50-108 Ф	1
Ш4	Розетка приборная СР-'50-112 Ф	1
П1	Плата ПСТПлб	1
46

Гетеродин

Перечень элементов

Резисторы

RI R2	ОМЛТ-0,125-4,7 кОм±10% ОМЛТ-0,125-560 Ом±10%	1 1
R3	ОМЛТ-0,125-620 Ом^5%	1
Rt	ОМЛТ-0,25-1.3 кОм±5%	1
R5	ОМЛТ-0,125-220 Ом±10%	1
R<6	ОМЛТ-0,25-750 Ом±5%	1
R7	ОМЛТ-0,1'25-2 кОм±5%	1
R8	ОМЛТ-0,125-4,3 кОм±5%	1
R!9*	ОМЛТ-0,125-360 Ом±10%	1
Rl	ОМЛТ-0,125-470 Ом±10%	I
Rl'2	ОМЛТ-0.125-200 Ом±5%	1
Ria*	ОМЛТ-0,125-220 0м±10%	1
'R14	ОМЛТ-0,125-360 Ом±100/о	1
R!5	ОМЛТ-0,125-6,2 кОм±5%	1
Rl'6	ОМЛТ-0,125-3,9 кО^1±10%	1
R17	ОМЛТ-0.125-240 Ом±5%	1
Rl«	ОМЛТ-0,125-12 кОм±5%	1
R19	ОМЛТ-0,125-3 кОм±5%	1
R20	ОМЛТ-0.5-100 Ом±10%	1
K21*	ОМ Л Т-0.25-62 Ом±10%	I
R22	СП5-2 М к 10%	1
R23	ОМЛТ-0,125-2 кОм±5%	1
	Конденсаторы
Cl*	ICM-56-M47-36 пФ±1О7о	1
C2	КД-1-ПЗЗ-1,5 пФ±0,4-3	I
C3	1<Д-1-М75-10 пФ±5%-3	1
Cl	КД-1-1133-3,3 пФ±0.4-3	1
C5	КД-1-М75-10 пФ±57о-3	1
C(j—CtK	КМ-5б-Н90-0,015 мкФ	3
€9	К53-4-15-10±20%	1
CIO. CH	КМ-5б-Н90-П,015 мкФ	2
C12	К53-4-15-10±20%	1
C13—C2I	КМ-5б-Н90-0,015 мкФ	9
C22	КМ-56-М75-100 пФ±10%	1
C23, C24	КТП-2Ла-Н70-6800 пФ +5JJ%	2
C25	КД-1-М75-5,6 пФ±5%-з"	1
Д1	Диод полупроводниковый 2В102Д	1
	Дроссели высокочастотные
Др1	Д1-0,1-25±5	1
Др2, ДрЗ	Д2-0.1-200±5	2
Др4	Д1-1,2-1±5	1
48

может отсутств.

27; 30; 33 пФ может отсутств.

Д2-0,1-200±5

Д1-0,1-25±5

Катушка индуктивности 0,3 мкГн

Транзисторы

2Т368Л

1Т329Л

1Т311Д

2Т.355Л

Вилка кабельная (ЗР-50-1П8 Ф

Розетка приборная СР-50-112 Ф

Вилка кабельная СР-50-108 Ф

Плата ПС!2-6

Делитель частоты

Перечень элементов

Поз. обозн.	Наименование           j	Кол.
	Резисторы
R1	ОМЛТ-0.2'5-5,1 кОм±'5%	1
R2	ОМЛТ-0,25-1,5 кОм±5%	1
R3, R4	ОМЛТ-0.25-200 Ом±5%	2
В5	ОМЛТ-0,25-510 Ом±5%	1
R6	ОМЛТ-0.25-1,2 кОм±5%	1
R7	ОМЛ 1-0,25-510 Ом±5%	1
R8	ОМЛТ-0,25-430 Ом±57о	1
R9, В10	ОМЛТ-0,25-510 Ом±5%	2
RH	ОМЛТ-0,25-1,2 кОм±5%	1
RI2	ОМЛТ-0,25-200 Ом±57о	1
R13	ОМЛ Т-0.25-5.1 кОм ±5%	1
R14	ОМЛТ-0,25-1,5 кОм±5%	1
R15, КГб	ОМЛТ-0,25-200 Ом±5%	2
iRl7	ОМЛТ-0,125-1,2 kOSi±5%	I
R18	ОМЛТ-0,125-6,8 кОм±5%	1
R19	ОМЛТ-0,25-33 Ом±5%	1
R20	ОМЛТ-0,5-100 Ом±10%	1
IR21	ОМ Л Т-0,25-33 Ом ±5%	1
R22	ОМЛТ-0,25-1,5 кОм±5%	1
R23	СП5-2 47 к 10%	1
	Конденсаторы
С1...С4	КМ-5б-Н90-0,015 мкФ	4
С5	КМ-56-М47-82 пФ±10%	1
С'6. С7	КМ-56-ПЗЗ-62 пФ±5%	2
С8	КМ-56-М47-82 пФ±10%	1
С9—СИ	КМ-5б-Н90-0,015 мкФ	3
С12	КМ-5б-Н90-0,1 мкФ	1
С13	КМ-56-НЭ0-0.15 мкФ	I
С14—С16	КМ-5б-Н9-0,015 мкФ	3
Д1, Д2	Диод полупроводниковый 1Д508Л	2
	Дроссели высокочастотные
Др1	Д2-0,1 -200^5	1
Др2	Д1-0,1-25±5	1
	Транзисторы
Т1—Т5	1Т330А	5
Тб. Т7	2Т355А	2

Примечание

Делитель частоты

Перечень элементов

Поз. обозн.	!          Наименование	Кол.
	Резисторы
RI	ОМ Л Т-0,25-5,1 кОм ±5%	1
R2	ОМЛТ-0,25-1.5 кОм±5%	1
R3, R4	ОМ Л Т-0,25-200 Ом ±5%	2
R5	ОМЛТ-0,25-510 Ом±5%	т
R6	ОМЛТ.0,25-1,2 кОм±5%	1
R7	ОМЛТ-0,25-510 Ом±5%	1
Ri8	ОМЛТ-0,25-430 Ом±5%	1
RS. RIO	ОМЛТ-0,25-510 OSi±5%	2
Rll	ОМЛТ-0,25-1,2 кОм±5%	Г
RI2	ОМЛТ-0,25-200 Ом±5%	1
R13	ОМЛТ-0,25-5,1 кОм ±5%	1
R14	ОМЛТ.0,25-1,5 кОм±5%	1
R15	ОМ ЛТ-0,25-5,1 кОм ±5%	1
R16	ОМЛТ-0,25-1,5 кОм±5%	1
R17...R20	ОМЛТ-0,'25-200 Ом±5%	4
R2I	ОМЛТ-0.125-1,2 кОм±5%	1
R22	ОМЛТ-0,125.6,8 кОм±57о	1
R23	ОМЛТ-0,25-33 Ом±5%	1
R24	ОМЛТ-0,5-100 Ом±10%	1
R25	ОМЛТ-0,25-33 Ом±5%	1
R26	ОМЛТ-0.25-1,5 кОм±5%	1
R27	ОП5-2 47 к	1
	Конденсаторы
C1--C4	КМ-5б-Н0О-0,015 мкФ	4
C5	КМ-56-М47-82 пФ±10%	1
C6. C7	КМ-56-ПЗЗ-62 пФ±5%	2
C8	КМ-56-М47-82 пФ±10%	Т
C9—C14	КМ-5б-Н90-0,015 мкФ	6
СГ5	КМ-5б-Н90-0,1 мкФ	1
C16	КМ-5б-Н90-0,15 мкФ	1
C17-C19	КМ-5б-Н90-0,015 •мкФ	3
Д1. Д'2	Диод полупроводниковый 1Д50вА	2
	Дроссели высокочастотные
Др1	Д2-0,1-200±5	1
Др2	Д!-0.1-25±5	1
	Транзисторы
Tl—Тб	1Т330А	6
Т7, Т8	2Т355А	2

Примечание

Переключатель

Перечень элементов

Поз. обозн.	Наименование	Кол.
	Резисторы
R1	ОМЛТ-0,25-110 Ом±10%	1
R2	ОМЛТА125-100 Ом±10%	1
R3	ОМЛТ-0,25-300 Ом±Ш%	!
R4	ОМ Л Т-0,1’25-300 Ом ± 10 %	1
R5, R6	ОМЛТ-0,125-510 Ом±10%	2
R7	ОМЛТ-0,25-39 Ом±10%	I
С1	Конденсатор КМ-5б-Н90-0,15 мкФ	1
С2	Конденсатор К53-4-15-47 ± 20	1
	Диоды полупроводниковые
Д1	2CI62A	1
Д2, ДЗ	2С1<68А	2
Т4	Транзистор 2Т603Л	1
MCI	Микросхема 100ЛМ105	1
Ш1	Вилка кабельная СР-50-Г08 Ф	1

Примечание

R4

Выводы 1, 16 ыик-росхемй MCI соединить с корпусом Переключатель (2.242,011).

Схема электрическая принципиальная.

57

Перечень элементов

Резисторы

ОМЛТ-().125-10 кОм±10%

ОМЛТ-(1,:25-1,6 кОм±10%

Конденсаторы

КМ-56-М1500-1000 пФ±10%

КМ-56-Н90-0.Г5 мкФ

К53-4-15-47±20%

Микросхемы

Смеситель СВЧ

Перечень элементов

Поз. обозн.

R1

R2, R3

Ci—СЗ

С4

С5

MCI .МС2-МС4 МС5, МС6 МС7

МС8

МС9

МС10

MCI.1

МС12,

МС13

MCI4

МС15

МС16

MCI 7

MCI 8 MCIQ

MC20

MC21

MC22

Микросхемы

Однокаскадный дифференциальный усилитель постоянного тока

Основные электрические параметры,

• 1. Напряжения источников питания: вывод 7--h'6,3

вывод 1 — минус 6Д В±10%.

• 2. Входное сопротивление — не менее 3 кОм.

  3,

Напряжение входного сигнала; синфазное — :±3 В; дифференциальное — от Sinnyc 3 до -J-1 В.

Напряжение смещения куля— от минус 10 до +10 мВ* Входной ток — не более 20 мкЛ.

Разность входных токов — ±4 мкА.

Коэффициент усиления на частоте 12 кГц — от 24 до 40.

Коэффициент усиления на частоте 5 МГц — в.

Выходное сопротивление — oi 3 до 7 кОм.

Планы размещения основных узлов и элементов

Рис. 1. План размещения основных узлов и элементов прибора. У1. Смеситель СВЧ 2,245.016.

У2. Гетеродин 2.205.0'40.

УЗ. Блок делителей частоты

2.208.080.

У4. Смеситель СВЧ 2.245.017,

У5. Модулятор 2.081.028.

Уб. Делитель частоты 2.208.071.

Рис. 3. Усилитель постоянного тока (2.032.087).

llillll

lUlill

НИШ-

ILlllII

IIIIIII

MC22

мс?о

МС19

МС18

I

Mpn

MCif)

жттг

ЖГГГ

IIIIIII

7TW

lltllll

IIIIIII

Ш1Ш

111Я11

IIIIIII

IIIIIII

11 LILLI-

IIIIIIL

мег

МС21

MCI?

МС13

MCi6

MI'IS

1IIIIII

жпг

тплг

imnr

LITTITI

llillll

о КП

liilLlI

fllllli

IIIIIII

IIIIIII

Hill II

.1I1.LILL

МСЗ

мс^

МС10

MC11

I

Mcq

MC8

Рис. 8. Делитель частоты (2,208.071).

/0^   ЕЯ2.242.014  £97103.452 q4- С2 I

"1 X

J

Рис. 9. Переключатель (2.242.011).

Приложение 5

ОСЦИЛЛОГРАММЫ МОДУЛЯТОРА

Частота заполнения

66- -74 МГц.

(выход 1, выход 2).

Выходной сигнал прп отсутствии на входе (контрольные точки 4, 5) одного из сигналов.

Приложение 6

НАМОТОЧНЫЕ ДАННЫЕ

Катушка индуктивности L1 7.767.002 в смесителе СВЧ 2.245.016 и 2.245.017

Бескаркасная, диаметром 3 мм.

' Схема электрическая

Тип намотки; рядовая, виток к витку.

Марка и диаметр провода, мм; ПЭВ‘2; 0,30. Число витков: 7.

Катушка индуктивности L2 7.767.002-01 в смесителе СВЧ

2.245.016 и 2.245.017

Бескаркасная, диаметром 3 мм.

Схема электрическая

Тип намотки: рядовая, виток к витку. Марка и диаметр провода, мм: ПЭВ-2; 0,30. Число витков: 4.

Катушка индуктивности Lt в модуляторе 2.081.028

Схема электрическая

Тип намотки: однослойная, рядовая.

Марка и диаметр провода, мм: ПЭВ-2; 0,27. • Число витков; 6,75.

Катушка, индуктивности L2 в модуляторе 2.081.028.

Схема электрическая

Тип намотки; однослойная, рядовая.

Марка и диаметр провода, мм: ПЭВ-2; 0,27. Число витков; 4,75.

Катушка индуктивности LI в гетеродине 2.205.045,

' Тип намотки: однослойная,, рядовая. Марка II диаметр провода, мм: ПЭВ-2; 0,31. Число витков: I—2= Р/т; 1—3=674-

i

Трансформатор Тр1, Тр2, 4.770.037-61 в модуляторе 2.061.020.

Сердечник М2000НМ1 К5хЗх1,5 ПЯО.707.091 ТУ.

Схема электрическая

Тип намотки: в три провода равномерно по кольцу.

Марка и диаметр провода, мм: ПЭВ-2; 0,15.

Число витков: 10.

18.П1.80 г.
