Паспорт «МИКРОМАНОМЕТР с заводским обозначением ММ-250» (Код не указан!)

КАЗНАМI;к иг:

Микроманометры <• заводским обозначением ММ-250 (рис. I) предназначены для измерения разностей давлений неагрессивных газов, а также для поверки других микроманометров, точность которых приведена ниже.

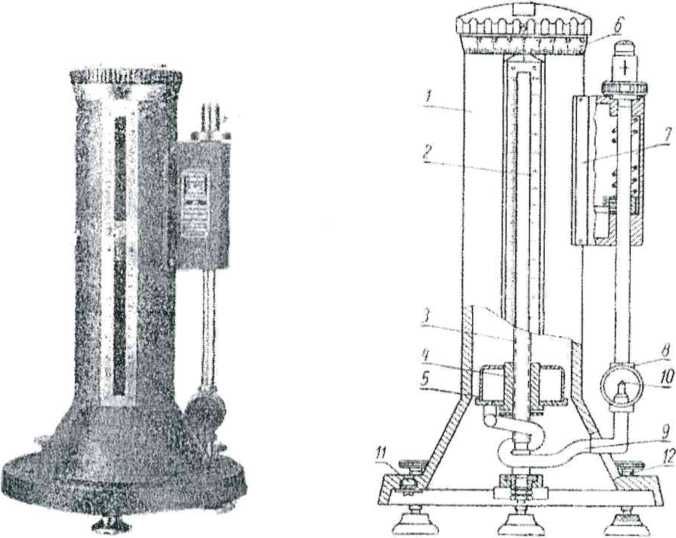

Рис. I                                               Рис. 2

ОПИСАНИГ

Микроманометры ММ-250 являются компенсационными приборами и основаны на принципе двух сообщающихся сосудов. Микроманометр представ тяст собой металлический корпус / (рис. 2) цилиндрической формы. Снаружи корпуса прикреплена линейка 2, Внутри корпуса по его оси установлен микрометрический ими t шаг которого равен 2 мм. Вдоль винта перемещается гайка •/ с укрепленным на пей сосудом 5 (подвижный сосуд). В верхней части винта на его шейке смонтирован лимб 6, имеющий ■СЮ делений по окружности. Повороту лимба на одно деление соответствует подъем на (’,01 мм. С правой стороны корпуса имеется кожух 7 и неподвижный сосуд Л’.

Сосуды соединены резиновой трубкой 9. В качестве запояняющен жидкости ис пользуется дистиллированная вода. При подаче большего давления в неподвижный сосуд уровень воды и нем понижается. Вращением винта поднимают подвижный сосуд то тех вор, пока не будет получено начальное положение уровня воды в неподвижном сосуде. Разноси» явлении в чч под. ст. равна высоте подъема подвижного сосуда в ч.ч, величина ее находит-я но числу оборотов винта и отсчитывается но линейке н лимбу. Положение начального уровня волы контролируется с помощью он тнческого устройства, которое смонтировано в неподвижном сосуде Оптическое уст

Мннроманомг||1ы ММ-250 упи-рждены и .oiiiymriiw к выпуску и обрашенн» к ((Ср *? мая ИГЛ • и внесены в Государеiв<‘ннып peecip пол. № IIK2- -Ж

6S роисто состоит из -шизы, матового стекля, зеркала и конуса J0. Оптическая система позволяй) видеть конус и его зеркальное соображение от поверхности воды. Положении' начального уровня коды соответствует касание вершин конуса и его отображения.

На основании прибора установлен шаровой уровень //. Чля естановки по уровню служат peiулировочные вин ня /2.

Для подключения микроманометра к и< лочпикх давления имеется два штуцера: один у неподвижного сосуда, шорой у подвижного. Штуцер у неподвижного сосуда обозначен знаком и к нему подастся бо.'пнпее давление.

<)С 110 В Н Ы Е тEX Н И Ч Е СК И Е ХА РА К I Е Р И СТ И К И

Пределы измерения разностей давлений от 0 до ’250 и.и вод. ci.

Погрешность не превышает J 0,05 >ы/ вод. ст. или 0,02% от верхнего предела. Цена делении линейки 1 им. каждое десятое деление линейки оцифровывается. Цена делений лимба 0,0! .из/, каждое десятое деление оцифровывается.

Габаритные размеры: диаметр ‘240 им, высот 23х им

Rec 7.5 кг.

МЕТОДЫ ИСПЫТАНИИ

Микроманометры подпер!а юте я следующим испытаниям: проверке на герметичность;

проверке микромегрического ниша но шагу: поверке показаний;

внешнему осмо i ру.

КОМГ1.ЛЕК I HOCI Ь

К микроманометру ММ-250 прилагаются:

• 1) три подкладки под регулировочные вин гы;

• 2) инструкция к пользованию;

• 3) выпускной аттестат;

• 4) свидетельство о госиоверке.
