ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр ФГУП «ВНИИР»

А. С. Тайбинский » октября 2019 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-12,5

Методика поверки

МП 1026-7-2019

Начальник

Тел.

ондаков А. В.

-62-75; 272-54-55

Казань 2019 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»               16 октября 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуар стальной горизонтальный цилиндрический РГС-12,5.

Методика поверки. МП 1026-7-2019

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуар стальной горизонтальный цилиндрический РГС-12,5, номинальной вместимостью 12,5 м3, предназначенный для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику первичной, периодической и внеочередной поверок геометрическим методом с применением лазерного сканера.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087-84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов,   кислот,   щелочей,   нетоксичной   и

взрывоопасной пыли. Технические условия

ГОСТ 12.4.310-2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

ГОСТ 28243-96

Пирометры. Общие технические требования

ГОСТ 7502-98

Рулетки измерительные металлические. Технические условия

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями.

  • 3.1   резервуар стальной горизонтальный цилиндрический: Металлический цилиндрический сосуд, горизонтально расположенный подземный с усечено-коническими днищами, применяемый для хранения и измерения объема нефти и нефтепродукта (приложение А, рисунок А. 1).

  • 3.2 базовая высота резервуара: Расстояние по вертикали от точки касания обечайки резервуара грузом рулетки до риски в измерительном люке (приложение А, рисунок А.2).

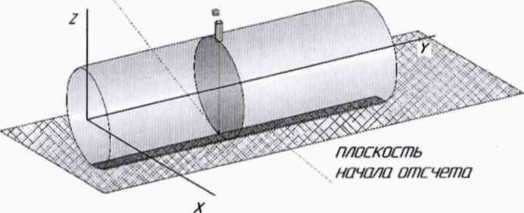

  • 3.3 плоскость начала отсчета: Горизонтальная плоскость, проходящая через точку на обечайке резервуара, которой касается груз измерительной рулетки при измерении базовой высоты.

  • 3.4 высота «мертвой» полости: Расстояние по вертикали от плоскости начала отсчета до нижнего среза патрубка выдачи.

  • 3.5 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя осуществить отпуск (прием) жидкости, используя стационарный патрубок выдачи.

  • 3.6 исходный уровень: Уровень жидкости в резервуаре, соответствующий плоскости начала отсчета.

  • 3.7 обечайка: Внутренняя поверхность резервуара за исключением днищ (переднего, заднего).

  • 3.8 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен жидкостью до определенного уровня.

  • 3.9 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.10   посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.11 предельный уровень наполнения: Уровень Нпр определения посантиметровой вместимости, соответствующий расстоянию по вертикали от точки касания обечайки резервуара грузом рулетки до верхней образующей резервуара.

  • 3.12 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.13 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при стандартной температуре, равной 15 °C или 20 °C.

Примечания:

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которому соответствуют данные в градуировочной таблицы указано на титульном листе.

  • 3.14 лазерный сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

  • 3.15 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудования.

  • 3.16 станция: Место установки сканера во время проведения измерений.

  • 3.17 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.18 объединенное («сшитое») облако точек: Приведенные в одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.19 скан: Визуализированное трехмерное изображение облака точек.

  • 3.20 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным комплексом.

4 ОПЕРАЦИИ ПОВЕРКИ

  • 4.1 Поверку резервуара проводят по результатам внутренних измерений геометрических параметров лазерно-сканирующим устройством (далее - сканер).

  • 4.2  Вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

При выполнении измерений геометрических параметров внутренней полости резервуара выполняют следующие операции, указанные в таблице 1. Требования к погрешности измерений параметров резервуара указаны в таблице Е.1 (приложение Е.)

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

9.1

Измерение базовой высоты резервуара

9.2

Сканирование внутренней полости резервуара

9.3

  • 4.3 Поверку резервуара осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица или индивидуальные предприниматели.

  • 4.4 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуара проводят после их гидравлических испытаний.

  • 4.5 Интервал между поверками - 5 лет.

5 СРЕДСТВА ПОВЕРКИ

При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства.

  • 5.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502-98.

  • 5.2 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм,

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение [1].

  • 5.3 Термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 65 °C, с пределами допускаемой абсолютной погрешности ±2 °C.

  • 5.4 Вспомогательные средства:

  • - анализатор-течеискатель типа АНТ-ЗМ;

  • - программа САПР AutoCAD 16.

  • 5.5 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 5.6  Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 6.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

  • 6.2  К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 6.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 6.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри танка на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 6.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

  • 6.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

7 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

  • 7.1 Температура окружающего воздуха: от плюс 5 °C до плюс 35 °C.

  • 7.2 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

  • 7.3  Внутренняя поверхность резервуара должна быть очищена, до состояния, позволяющего проводить измерения.

  • 7.4 Резервуар должен быть порожним.

  • 7.5 Загазованность в воздухе вблизи или внутри резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005-88 и соответствующей гигиеническим нормативам ГН 2.2.5.1313-03 [2].

  • 7.6 При поверке резервуара измеряют его линейные физические величины (далее -величина или параметр). Число измерений каждой величины - не менее двух. Среднее арифметическое значение результатов двух измерений принимают за действительное значение линейной величины.

8 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

  • 8.1 При подготовке к поверке проводят следующие работы:

  • - изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства;

  • - подготавливают их, согласно технической документации на них, утвержденной в установленном порядке;

  • - измеряют температуру внутренней поверхности обечайки резервуара пирометром;

  • - измеряют переносным газоанализатором состояние воздуха внутри резервуара.

  • 8.2 Результаты измерений вносят в протокол, форма которого приведена в таблице Б.2 (приложение Б).

  • 8.3 При проведении периодической (внеочередной) поверки получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 9 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

    • 9.1 Внешний осмотр

      • 9.1.1 При внешнем осмотре резервуара проверяют:

  • - соответствие конструкции и внутренних деталей резервуара технической документации (паспорту, технологической карте на резервуар);

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

9.2 Измерения базовой высоты резервуара

  • 9.2.1 Базовую высоту резервуара Нб измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать более 2 мм (приложение А, рисунок А.2).

Фиксируют мелом точку касания обечайки резервуара грузом рулетки.

  • 9.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 9.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуара.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

  • 9.2.4 При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

  • 9.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней поверхности резервуара проводят следующие операции.

  • 9.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера, с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 9.3.2  Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее двух.

  • 9.3.3 Сканирование проводят последовательно с каждой станции (приложение А, рисунок А.З) в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 9.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле (директории).

  • 10 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 10.1 Обработка результатов измерений

Обработку результатов измерений при калибровке с применением сканера проводят в соответствии с приложением Д.

Обработку результатов измерений при поверке проводят в следующей последовательности.

  • 10.1.1 Файлы данных измерений экспортируют в прикладное программное обеспечение «Cyclone 8.0» по 5.2.1.3.

  • 10.1.2 Проводят сшивку облаков точек.

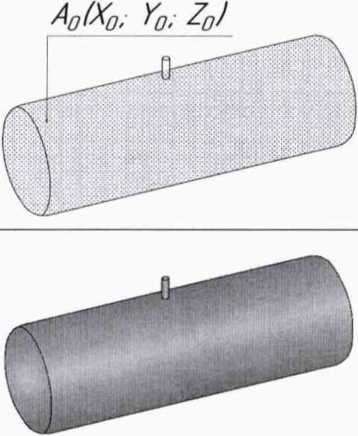

  • 10.1.3 По сшитому облаку точек создают 3D модель.

  • 10.1.4 3D модель экспортируют в AutoCAD с учетом степени наклона, значение которого указано в таблице Б.5.

  • 10.1.5 В 3D модели проводят измерения параметров:

а) высоту предельного уровня наполнения резервуара /7пр, мм;

б) высоту «мертвой» полости Нмп, мм, как расстояние по вертикали от плоскости начала отсчета до нижней образующей расходного патрубка.

Значение мертвой полости Нмп, мм, также указывается на титульном листе градуировочной таблицы.

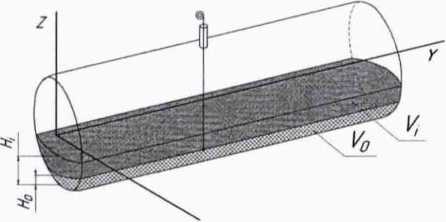

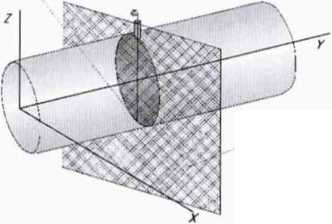

  • 10.1.6  Проводят сечение поверхностями в горизонтальной плоскости с шагом 10 мм от точки касания обечайки грузом рулетки до предельного уровня Нпр, принимаемого по таблице Б.4.

В каждом сечении определяют объем Vm, м3, встроенными функциями AutoCAD.

  • 10.1.7 К значениям посантиметровой вместимости вносят поправку на температурное расширение обечайки резервуара по формуле (Д.1), в зависимости от температуры приведения (20 °C или 15 °C) с учетом формул (Д.2) или (Д.З), соответственно.

Значение стандартной температуры, которому соответствует градуировочная таблица, указывается на её титульном листе.

  • 10.2 Составление градуировочной таблицы резервуара

    • 10.2.1 Градуировочную таблицу составляют, с шагом АН = 1 см, начиная от плоскости, принятой за начало отсчета, до предельного уровня наполнения Нпр, с учетом поправки на температурное расширение стенки резервуара.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 11.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 11.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

  • 11.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 11.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

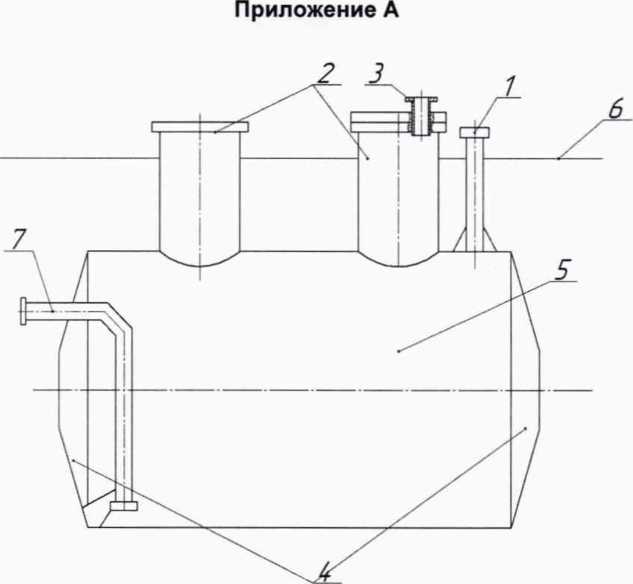

1 - направляющая труба уровнемера; 2 - горловина; 3 - измерительный люк; 4 - усечено-коническое днище; 5 - внутренняя поверхность резервуара; 6 - поверхность земли; 7 -расходный патрубок

Рисунок А.1 - Общий вид резервуара РГС-12,5

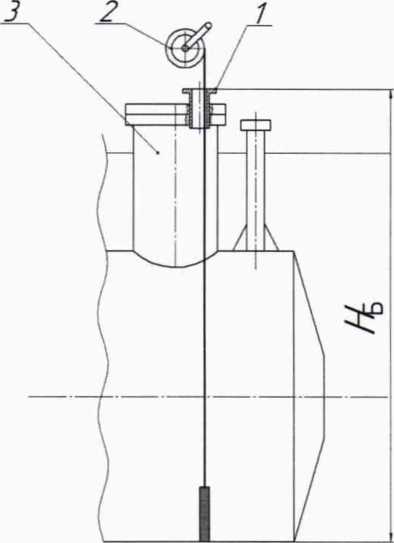

1 - измерительный люк; 2 - измерительная рулетка с грузом; 3 - горловина резервуара

Рисунок А.2 - Схема измерений базовой высоты

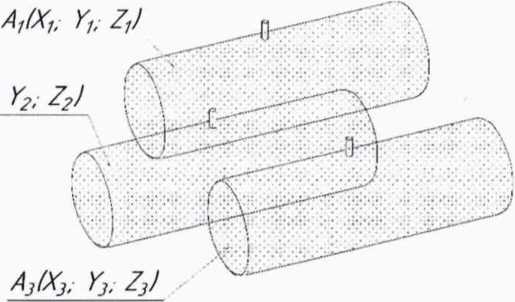

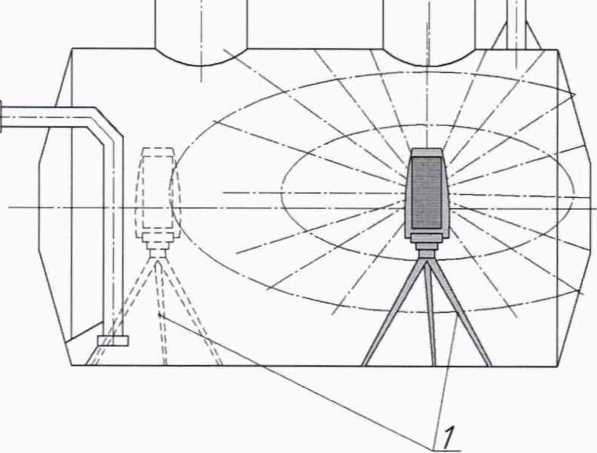

1 - точки стояния станций съемки

Рисунок А.З - Схема измерений внутренней полости резервуара

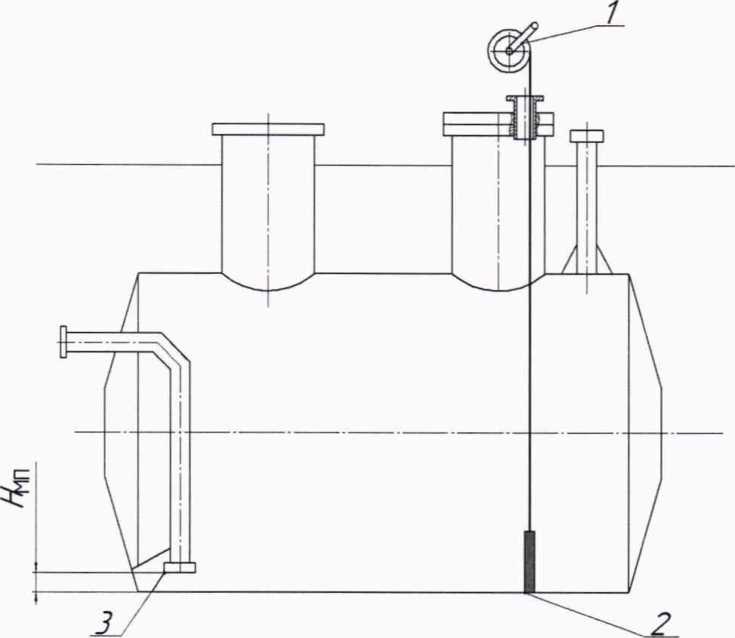

1 - измерительная рулетка с грузом; 2 - точка касания обечайки грузом рулетки;

3 - расходный патрубок; Нмп - высота «мертвой» полости резервуара

Рисунок А.4 - Схема измерений высоты мертвой полости

Приложение Б

(обязательное) Форма протокола поверки резервуара ПРОТОКОЛ

поверки резервуара геометрическим методом с применением сканера

Таблица Б.1- Общие данные

Код документа

Регистрацион ный номер

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

5

6

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

7

8

по МП 1026-7-2019

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

9

10

11

РГС-12,5

±0,25

Таблица Б.2- Условия проведения измерений

Температура, °C

Загазованность, мг/м3

воздуха

стенки обечайки резервуара

Таблица Б.З - Базовая высота резервуара В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Таблица Б.4- Параметры резервуара В миллиметрах

Наименование параметра

Номер измерения

1

2

Высота «мертвой» полости Нмп

Предельный уровень наполнения ^Пр

Должности Личная подпись Инициалы, фамилии

Приложение В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                               инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального горизонтального цилиндрического РГС-12,5, заводской номер №____________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Т а б л и ц а 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений 6)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара §б, %, вычисляют по формуле

8б “ —~\——-100, где значения величин (Нб) (^б)П’ приведены в 1-й, 2-й графах. (Нб)п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены комиссии:

подпись подпись

инициалы, фамилия

инициалы, фамилия

Приложение Г

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

«___»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной горизонтальный цилиндрический

РГС-12,5 №___________

О рга н и за ци я_________________________________________________________

Погрешность определения вместимости: ± 0,25 %

Стандартная температура: 20 °C (15 °C )

(ненужное удалить)

Участок ниже      =...... мм для Учетных операций

с нефтью и нефтепродуктами не используется.

Срок очередной поверки_________________________

"-ч                                                                                          Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

0

Члп

Н+1

Н + 2

...

Чр

Приложение Д

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Сканер

Управляющее ПО:

  • - задание разрешения сканирования, сектора сканирования путём визуального выбора объектов, режима сканирования, режима работы цифровой камеры;

  • - визуализация сканов в режиме реального времени;

  • - контроль получаемых результатов;

  • - калибровка и тестирование сканера; выявление возможных неисправностей; учёт ошибок, связанных с влиянием внешних условий окружающей среды;

  • - экспорт результатов сканирования

ПО для создания единой ________точечной модели________

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • -  сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - экспорт данных___________________

_____________________________I_______________________________

ПО для построения трёхмерной модели

создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

  • - создание модели отсканированного объекта с помощью геометрических примитивов;

  • - профилирование;

проведение измерений (длин, диаметров, площадей и объёма);

  • - визуализация построенной модели;

  • - экспорт данных

Комплексное ПО

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - создание точечной модели;

  • - построение трёхмерной модели;

  • - визуализация построенной модели

измерение объема на различных уровнях;

экспорт данных

ПО формирования градуировочной таблицы

  • -  введение поправок к значениям вместимости от температурного расширения стенок резервуара;

  • - введение поправок к значениям вместимости за счет деформации стенок от избыточного давления

  • - создание и печать градуировочных таблиц;

  • - экспорт данных в цифровом формате

ИНСТРУКЦИЯ ГСП. PE3EPBYAF

ЛЬНОЙ ГОРИЗОНТАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ РГС

Д.1 Операции, выполняемые при обработке результатов сканирования

Таблица Д.1

Наименование этапа

Этап 1

  • - внешнее ориентирование сканов;

  • - объединение сканов;

Объект

реализации/режим/параметры ПО для создания единой точечной модели

Результат

^2^2>

Этап 2

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

Этап 3

Создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

ПО для создания единой точечной модели

ПО построения трёхмерной модели/30 моделирование

продолжение таблицы Д.1

Этап 4

  • 1) Построение плоскости А, проходящей через точку касания обечайки резервуара грузом рулетки по нормали к продольной оси резервуара.

  • 2) Определение координаты точки касания

стенки грузом рулетки         Уи; 2^)

ПО        построения

трёхмерной модели/30 моделирование

точка касания обечайки грузом рулетки A JXU. Yu. /J

плоскость А

Этап 5

Построение горизонтальной плоскости начала отсчета, проходящей через точку касания обечайки резервуара грузом рулетки

ПО        построения

трёхмерной модели/30 моделирование

точка касания обечайки грузом рулетки AU(XU. Yu. Zu)

Этап 6

  • 1) Построение горизонтальных секущих плоскостей с шагом 10 мм (1 см) начиная от плоскости начала отсчета;

  • 2)  Вычисления объемов, ограниченных нижней образующей резервуара и секущими плоскостями

    ПО        построения

    трёхмерной модели/30 моделирование/секущая плоскость/вычисление объема

окончание таблицы Д.1

Этап 7

Приведение посантиметровой вместимости к стандартной температуре 20 °C или 15 °C

Формулы (Д.2) или (Д.З) соответственно

Значение поправки от теплового расширения стенок к вместимости при стандартной температуре

Этап 8

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление вместимости резервуара, приведенных к стандартным температурам 15 °C или 20 °C

Д.2.1 Поправку на температурное расширение стенок резервуара к значения вместимости резервуара, вычисленные по Д.1 вычисляют по формуле

Ч='/Л>                                      (Д-1)

где Kt - поправочный коэффициент, учитывающий влияние температуры стенки пояса на вместимость, 1/°С.

Величину к(:

а) при приведении значений вместимости к стандартной температуре 20 °C величину К t' вычисляют по формуле

^=[1+30^(20-7^)];                                         (д.2)

б) при приведении значений вместимости к стандартной температуре 15 °C величину Kt" вычисляют по формуле

К; =[1+30,(15-^)];                                      (д.з)

где Ор - коэффициент линейного расширения (сжатия) металла, из которого изготовлен резервуар. Значение его для стали может быть принято равным: 12,5 • 106 1/°С;

7р - температура стенки пояса, °C;

20(15) - значение стандартной температуры, при которой определена вместимость резервуара в целом, °C.

Приложение Е

Требования к погрешности измерений параметров резервуара

Е.1 Погрешности измерений параметров резервуара не должны превышать значений, указанных в таблице Е.1.

Таблица Е.1- Погрешность измерений параметров резервуара

Измеряемый параметр

Пределы допускаемой погрешности измерений параметров резервуара

Внутреннее сечение, %

±0,13

Длина резервуара, %

±0,15

Координата точки измерения базовой высоты, мм

±3

Е.2 Погрешность определения вместимости резервуара РГС-12,5, при соблюдении требований таблицы Е.1, находится в пределах ± 0,25 %.

БИБЛИОГРАФИЯ

[1] Сканер лазерный трехмерный SURPHASER 25HSX IR, реестр утвержденных средств измерений ФИФОЕИ № 49151-12

[21

1 J Гигиенические нормативы Предельно допустимые концентрации (ПДК) вредных

ГН 2.2.5.1313-03           веществ в воздухе рабочей зоны

Г31

Руководящий документ Положение о порядке подготовки и аттестации

РД 03-20-2007            работников организаций, поднадзорных Федеральной

службе по экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

22

1

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
