Методика поверки «ДАТЧИК УГЛА ПОВОРОТА ТИПА Л178» (ЦАКТ.402131.004 Д1 - ЛУ)

i

i

ОКИ 3! S557

СОП1ЛСОВ?\НО

Директор Пензенского

Це нтр^^ЙПадарт и з аи и 11

метрологшги'№^гяфикиш1и

......2(И1

утверждай.)

Начх1Ы111к СКВ

ДАТЧИК УГЛА ПОВОРОТА

ТИПА Л 17.8

Методика поверки

ЛИСТ УТВЕРЖДВНЮГ

За в. отдел 011 ГОЗ СКВ

А        МЛ.АйтокояьскиП

200!

Зав.ееетором

22. е          А.Г.Куцак

2001'

!Трлп№ил

<я SZ \ ■& .4? ё

ДАТЧИК УГЛА ПОВОРОТА ТИПА Л178

ЦАКТ.402131.001 Д1

ЦАКТ.402131.001 Д1

Изготовитель: АО «Электромеханика»

440052, г. Пенза, ул, Гоголя, 51/53

ЦАКТ.402131.001 Д1

Содержание

• 1 Общие сведения

• 2 Операции поверки

• 3 Средства поверки

• 4 Условия поверки

• 5 Требования безопасности

• 6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.2 Проверка электрического сопротивления изоляции

6:3 Проверка злектричеекой прочности изоляции

• 6.4 Проверка метрологических характеристик Л178

• 7 Оформление результатов поверки

ЦАКТ.402131.001 Д1

• 1 Общие сведения

L1 Настоящая методика поверки устанавливает методы и ■ средства поверки датчика угла поворота типа/1178 (далее - Л178), предназначенного для преобразования угла поворота колесной пары локомотивов в дискретные электрические сигналы, которь1е используются в измерительных системах, контролирующих скорость и ускорение, пройденный путь, направление движения. Датчик устанавливается на буксы подвижного состава, эксплуатируемого на скоростях движения до 300 км/ч.

] ,2 Поверку следует проводить в соответствии с правилами по метрологии ПР 50.2.006-94.

Первичная поверка проводится при выпуске из производства и после ремонта, периодическая - в процессе эксплуатации /1178, но не реже одного раза в 2 года.

• 2 Операции поверки

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1              .

• 6.4.3 Выбрать на УПДК режим поверки Л178,

• 6.4.4 Ввести направление движения "Вперед", скорость 300 км/ч, что соответствует частоте вращения 2122 об/мин, и выполнить измерение,

6 4,5 Повторить 6,4,4 для направления движения "Вперед" при значениях скоростей 50 км/ч, 150 км/ч, а также для направления движения "Назад" при значении скорости 150 км/ч,

• 6.4.6 Для Л178СК провести измерения по 6,4 4, 6.4 5 в положениях переключателя адаптера Л176СК "Каналы" 1-2, 2-3, 3-4, 4-1,

  Л178/Л2.  Л178/1.3

• 6.4.7 Для Л178,  Л178/1,  Л178/1 1,

отпечатать протокол поверки.

• 6.4 8 Для Л178СК отпечатать протоколы положения переключателя КАНАЛЬ!.

  Л178/1.3

  и Л178СК)

6,4.9 Л178 (Л178/1. Л178/1.1:, Л178/1.2, считается годным к применению, если:

» угол между соседними фронтами двух последовательностей составляет (2,14 + 1,20)°;

• угол, соответствующий импульсу (паузе) для выходных последовательностей составляет (4,28+1,20)°:

о угол поворота вала, соответствующий выходного сигнала составляет N х {8,57+3,00)”.

7 Оформление результатов поверки

• 7.1 Положительные результаты поверки клеймением Л178 и отметкой в разделе "Свидетельство о приемке" паспорта или формуляра. При результатах поверки, не удовлетворяющих требованиям настоящей методики поверки, Л178 признают негодным к применению. Об этом делают соответствующую запись в паспорте или формуляре, клеймо предыдущей поверки погашают.

ЦАКТ .402131.001 Д1

2 канал

-

АМВ2,781,000-01

1 канал

-----►

-и пит

1^ - кабель МФИЛ.685662.049

N- осциллограф двухканальный типа С1-93 ..

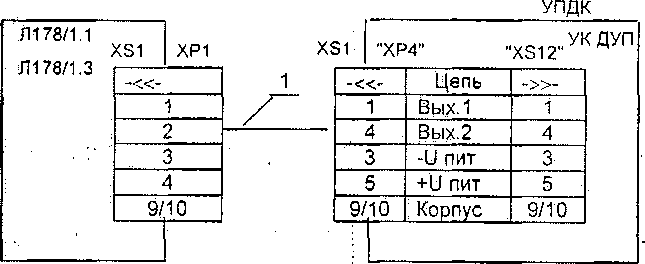

Рисунок 2 - Схема подключения датчиков Л178/1,1, Л178/1.3

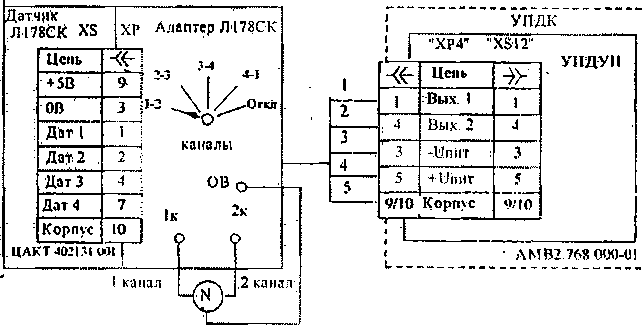

Рисунок 3 - Схема подключения датчиков J1178CK

Адаптер'Л1 таек мФиллеазеэ.оог

N- осцилпограф двухканальный типа ei-93

• 3 Средства поверки

  • 3.1 При проведении поверки должны применяться средства ‘ измерения, указанные в таблице 2.

Таблица 2

Примечание - Допускается применять другие вновь разработанные или существующие средства измерений, прошедшие поверку и удовлетворяющие по точности требованиям настоящей методики.

• 4 Условия поверки

• 4,1 При проведении поверки должны бь!ть соблюдены следующие условия:

« температура окружающей среды - (2Q±5)‘’C;

• • относительная влажность окружающего воздуха - {65+15)%;

• •  атмосферное давление от 84 ДО 106,7 кПа (от 630 до 800 мм рт.ст.);;

» напряжение питания: Л178/1, Л 178/1,1, Л178/1.2, Л178/1,3 -{50+1) В, Л178СК ■ (5+0,25) В.

• 5 Требования безопасности

  • 5.1 При проведении поверки Л178 должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0-75, ГОСТР 50377-92 {МЭК950-86), требования паспорта АМВ2.781.000 ПС, паспорта АМВ2.781.000-02 ПС, руководства по эксплуатации ЦАКТ.402131.001 РЭ, руководства по эксплуатации ЦАКТ.402131.005 РЭ, руководства по эксплуатации ЦА1<Т.402131.006 РЭ.

ЦАКТ.402131.001 Д1

• 5,2 К работе с Л178 могут быть допущены лица, прошедшие обучение, инструктаж и аттестацию по общепринятым правилам безопасности обращения с установками на напряжение до 1000 В.

• 6 Проведение поверки

‘ 6.1 Внешний осмотр

• 6.1.1 Внешний осмотр проводят визуально.

• 6.1.2 При внешнем осмотре должно быть установлено:

в соответствие Л178 комплектности и маркировке согласно паспорту АМВ2.781.000 ПС, паспорту А1У5В2,781.000-02 ПС, руководству по эксплуатации ЦАКТ,402131,001 РЭ, руководству по эксплуатации ЦАКТ,402131,005 РЭ, руководству по эксплуатации ЦАКТ,402131.006 РЭ ;

» отсутствие механических повреждений, влияющих на правильность его функционирования и метрологические характеристики.

• 6.1.3 Л178, не настоящей методики, неисправностей или

внешний осмотр проводят в полном объеме.

• 6.2 Проверка электрического сопротивления изоляции

• 6,2.1 Проверить сам мегаомметр следует сначала с разомкнутыми концами {должен показывать бесконечность), затем сзамкнутыми концами (должен показывать нуль).

Электрическое сопротивление изоляции проверяют мегаомметром на 500 В, между закороченными контактами 1, 2, Л178, между закороченными контактами 1-8 разъема XS1 Л178/1, Л178/1.1, Л178/1.2, Л178/1,3 (для Л178СК между закороченными контактами 1-9 разъема XS1) и корпусом датчика (болт крепления крышки).

Электрическое сопротивление изоляции: должно быть не менее 1 МОм.

• 6.3 Проверка электрической прочности изоляции

• 6,3.1 Электрическую прочность изоляции проверять э тех же точках, что в 6.2.1 с помощью устройства для испытания постоянным и переменным напряжением. Плавно повышать выходное напряжение в течение 5-10 секунд от О до 500 В.

Выдержать испытательное напряжение в течение (60±5) секунд, после чего плавно уменьшить напряжение до нуля и отключить устройство для испытания постоянным и переменным , напряжением от сети и от Л178.

• 6,3.2 Л178 считается выдержавшим проверку, если за время испытания не произошло пробоя изоляции.

• S.4 Проверка метрологических характеристик Л178

• 6.4.1  При проверке Л178 следует проверять метрологические характеристики;

о угол поворота вала, соответствующий N'-периодам выходного сигнала;

• • угол поворота вала, соответствующий импульсу (паузе) выходного сигнала датчика;

• • угол поворота вала, соответствующий интервалу между фронтами импульсов разных каналов.

При этом необходимо использовать "Установку поверки и диагностики комплексов УПДК" и адаптер Л178СК.

• 6.4.2 Установить Л178 на УПДК согласно настоящей методике и в соответствии с рисунком 1 для Л178/1, Л178/1.2, рисунком 2 для Л 178/1.1, Л178/1.3 или рисунком 3 для Л178СК . Установить напряжение питания датчика согласно 4,1 настоящей методики.

  УИДК

  F-------

  I

  I -__

  : :j "XPT” "XS12'' УКДУП

  	Цепь	"»■
  1	Вых. 1	1
  4	Вых,2	4
  3	-йпит	3
  5	+ипит	5
  9Л0	Корпус	9/10

  lil-.- ......

  !     АМВ2.768,000Ю1

т I I

г

1 t t I I I I I J

N ” осциллограф двухканальный типа C1-93

Рисунок 1 - Схема подключения датчиков Л178/1, Л178/1.2

7
