Государственная система обеспечения единства измерений
Счетчики газа ротационные Delta
МЕТОДИКА ПОВЕРКИ
МП 2550-0338-2019
Руководитель отдела
скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»
![Методика поверки. Государственная система обеспечения единства измерений Счётчики газа ротационные Delta. ОЕИ Аналитика](mp_html/138441865657f1006c83f9_files/138441865657f1006c83f9-2.jpg)
Санкт-Петербург
2019
Настоящая методика поверки распространяется на Счетчики газа ротационные Delta (далее - счетчики) предназначенные для измерений объема природного и других неагрессивных газов, выпускаемые по технической документации фирмы «Itron GmbH», Германия, и устанавливает методику их первичной и периодической поверки.
Интервал между поверками - 5 лет.
1 Операции поверки1.1 При проведении поверки выполняются операции в соответствии с таблицей 1.
'аблица 1 | |
Наименование операции |
Номер пункта документа при поверке |
Внешний осмотр |
6.1 |
Опробование |
6.2 |
Определение относительной погрешности при измерении объема и объемного расхода газа |
6.3 |
1.2. При отрицательных результатах одной из операций поверка прекращается.
2 Средства поверки и вспомогательное оборудование-
2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:
- рабочий эталон 1 разряда по Приказу Госстандарта от 29.12.2018 № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа», с диапазоном измерений не менее чем у поверяемого счетчика, пределы допускаемой погрешности не более ±0,3 % (для счетчиков исполнения «по заказу» -с пределами допускаемой погрешности ±0,2 %);
-барометр цифровой БАММ-1, диапазон измерений от 800 до 1060 гПа, пределы допускаемой основной погрешности ±0,20 кПа (per. номер 5738-76);
-
- гигрометр психрометрический ВИТ-2, диапазоны измерений: температуры от
плюс 16 до плюс 40 °C, цена деления 0,2 °C; относительной влажности от 20 до 90 %
(per. номер 42453-09);
-
2.2 Средства поверки должны иметь действующие свидетельства о поверке.
Примечание: допускается применять другие эталонные СИ, обеспечивающие запас по погрешности 1:3.
Требования безопасности-
3.1 При проведении поверки соблюдают требования, определяемые:
-межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016 РД 153-34.0-03.150-2000 (с изменениями 2003 г.);
-
- правилами технической эксплуатации электроустановок потребителей;
-
- требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.
-
3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».
-
3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.
-
4.1 При проведении поверки должны быть соблюдены следующие условия:
-
4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- подготавливают к работе счетчик согласно РЭ;
-
- подготавливают эталонные СИ согласно эксплуатационной документации на них;
-
- обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;
-
- считывание значений погрешности производится с дисплея поверочной установки.
-
5.1 Внешний осмотр.
При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:
-
- комплектность должна соответствовать РЭ на данную модификацию счетчика;
-
- счетчик не должен иметь механических повреждений и следов вскрытия.
-
5.2 Опробование.
Поверяемый счетчик подготавливают к работе согласно руководству по эксплуатации При опробовании счетчика устанавливается его работоспособность в соответствии с эксплуатационной документацией на него.
Задайте в измерительном участке поверочной установки значение расхода, близкое к 0,5 Qmax-
Убедитесь, что значения объема по показаниям поверяемого счетчика увеличиваются при прохождении поверочной среды через счетчик.
-
5.3 Определение относительной погрешности при измерении объема газа.
Определение относительной погрешности счетчика проводится при значениях расхода:
![Методика поверки. Государственная система обеспечения единства измерений Счётчики газа ротационные Delta. ОЕИ Аналитика](mp_html/138441865657f1006c83f9_files/138441865657f1006c83f9-3.jpg)
Для счетчиков с диапазоном измерений <1:50 точки по расходу 0,05Qmax заменяют на
0,1 ‘Qmax-
Отклонение расходов от заданного значения не должно превышать:
-
- минус 10 % для значения расхода Qmax;
-
- плюс 10 % для значений расхода Qmjn, и 0,05'Qmax
-
- ± 10 % для всех других значений расходов.
Рекомендованная последовательность определения относительной погрешности счетчика - от Qmax до Qmin-
-
5.3.1 Значение относительной погрешности измерений объема газа определяют по формуле
(1)
где:
Vc и Иэ - значения объема газа по показаниям поверяемого счетчика и поверочной установки, соответственно, м3;
Д - поправка, определяемая разницей давления в поверяемом счетчике и в поверочной установке,%
![Методика поверки. Государственная система обеспечения единства измерений Счётчики газа ротационные Delta. ОЕИ Аналитика](mp_html/138441865657f1006c83f9_files/138441865657f1006c83f9-6.jpg)
где:
Др - разность значений абсолютных давлений в поверочной установке и поверяемом счетчике, Па; Др принимают со знаком минус, если давление в поверяемом счетчике больше давления в эталонной поверочной установке;
р - абсолютное давление в поверяемом счетчике, Па.
-
5.4 Результаты поверки считают положительными, если полученные значения относительной погрешности 5, %, при измерении объема газа в каждой поверочной точке не превышают следующих значений:
Пределы допускаемой относительной погрешности счетчиков при измерении объема газа, не более, %:
-
- в диапазоне Qmin < Q < Qt
-
- в диапазоне Qt < Q < Qmax
где:
Qt = 0,2Qmax для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax < 1:20;
-
- Qt = 0,15Qmax для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax = 1:30;
Qt = 0,1 Qmax для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax = 1:50;
-
- Qt = 0,05Qmax для счетчиков с калибровкой в диапазоне измерений Qmin/Qmax > 1:50.
±2,0 (±1,0) »
±1,0 (±0,5) п
Примечания:
по заказу
-
Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении 1.
6 Оформление результатов поверки-
6.1 Результаты поверки оформляются протоколом по форме в соответствии с приложением 1.
-
6.2 Положительные результаты поверки счетчика оформляют записью в паспорте, заверенной поверителем и удостоверенной оттиском клейма, или выдают свидетельство о поверке установленного образца.
-
6.3 При отрицательных результатах поверки счетчик бракуют с выдачей извещения о непригодности.
-

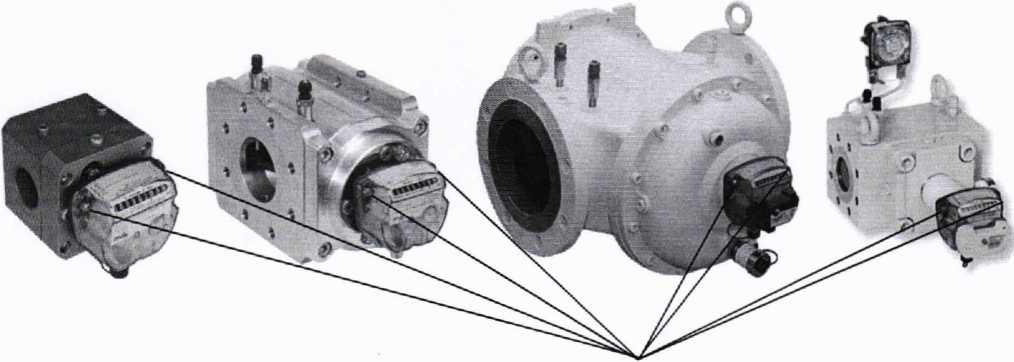

6.4 Знак поверки наносится на шильдик отсчетного устройства счетчика (рисунок 1), на титульный лист паспорта и руководства по эксплуатации методом печати.
Рисунок 1 - Общий вид счетчиков газа ротационных Delta и мест пломбирования и нанесения знака поверки
Приложение 1
(Рекомендуемое)
ПРОТОКОЛ ПОВЕРКИ счетчиков газа ротационных Delta
МП 2550-0338-2019
Типоразмер __________
Заводской номер_______________
Принадлежит________
Средства поверки:__________________________
Условия проведения поверки:
Температура окружающего воздуха, °C = _____________
Атмосферное давление, кПа = _____________
Относительная влажность, % = _____________
-
7.1 Внешний осмотр
Соответствует Не соответствует
(лишнее зачеркнуть)
-
7.2 Опробование
Соответствует Не соответствует
(лишнее зачеркнуть)
7.4 Определение относительной погрешности счетчика при измерении объема
№№ |
Q, м3/ч |
Vc, м3 |
v3, м3 |
% |
Пределы допускаемой относительной погрешности, % |
Заключение |
годен / не годен | ||||||
По результатам поверки счетчик газа ротационный Delta
признан годным к применению_________непригодным к применению
(лишнее зачеркнуть)
Дата поверки "____" ___________________20___г.
Поверитель________________________/____________________/
(подпись) (Ф.И.О.)
