УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ СПЕКТР

Методика поверки

МП 26.51.45-001-02605322-2018 г. Москва 2018

Настоящая методика устанавливает методы и средства первичной и периодической поверок модулей измерительных СПЕКТР, изготавливаемых ООО «Квалитех», г. Десногорск, Смоленской области.

Модули измерительные СПЕКТР (далее - модули) предназначены для измерений и регистрации напряжения постоянного и переменного тока, силы постоянного и переменного тока, активной мощности, сопротивления постоянному току, рабочего коэффициента передачи тензометрических датчиков во время испытаний, контроля технического состояния, настройки и наладки электроприводной промышленной трубопроводной арматуры.

Интервал между поверками (межповерочный интервал) - 3 года.

Допускается проведение первичной поверки средств измерений при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При поверке выполняются операции, указанные в таблице 1.

  • 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

7.2

Да

Да

2. Проверка сопротивления изоляции

7.3

Да

Да

3. Опробование

7.4

Да

Да

4. Определение пределов допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока

7.5

Да

Да

5. Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока

7.6

Да

Да

6. Определение пределов допускаемой основной относительной погрешности измерений трехфазной активной мощности

7.7

Да

Да

7. Определение пределов допускаемой основной относительной погрешности измерений сопротивления постоянному току

7.8

Да

Да

7. Определение пределов допускаемой основной относительной погрешности измерений рабочего коэффициента передачи тензометрических датчиков

7.9

Да

Да

9. Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом

7.10

Да*

Да*

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Примечание - * При наличии блока управления электроприводом в комплекте поставки

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип средства поверки

7.2; 7.4

Визуально

7.3

Мегомметр Ф4102/1-1М.

Испытательное напряжение 100, 500, 1000 В. Диапазон измерений сопротивления изоляции от 0 до 20 ГОм. Кл. т. 1,5.

Секундомер механический СОСпр-2б-2-000.

Емкость секундной шкалы 60 с, емкость минутной шкалы 60 мин. Кл. т. -второй

7.5

Калибратор многофункциональный 3010R.

Диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1025 В. Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазоне от 20 до 200 В ±(0,000012-ивых.+240 мкВ), в диапазоне от 200 до 1000 В ±(0,000012-ивых.+2,4 мВ).

Диапазон воспроизведения напряжения переменного тока от 1 мкВ до 1020 В. Диапазон частот воспроизводимого напряжения переменного тока от 10 Гц до 40 кГц. Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне от 20 до 200 В ±(0,00015-ивых.+12 мкВ), в диапазоне от 200 до 1000 В ±(0,0002-ивых.+60 мВ)

7.6

Калибратор многофункциональный 3010R.

Диапазон воспроизведения силы постоянного тока от 10 пА до 30 А. Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в диапазоне от 0,2 до 2 А ±(0,00013-1вых.+30 мкА), в диапазоне от 2 до 20 А ±(0,0003-1вых.+300 мкА).

Диапазон воспроизведения силы переменного тока от 1 нА до 30 А. Диапазон частот воспроизводимого переменного тока от 10 Гц до 5 кГц. Пределы допускаемой абсолютной погрешности воспроизведения силы переменного тока в диапазоне от 0,2 до 2 А ±(0,0006-1вых.+200 мкА), в диапазоне от 2 до 30 А ±(0,0008-1вых.+2 мА)

7.7

Калибратор переменного тока Ресурс-К2.

Диапазон воспроизведения напряжения от 0,01-Гном до 1,44-ГНОм В при Гном фазном (междуфазном) равном 220 (220-л/З), 100/л/З (100) В. Пределы допускаемой относительной погрешности ±(0,05+0,01-|ГНом/^-!!))%•

Номер пункта методики поверки

Наименование и тип средства поверки

Диапазон воспроизведения силы тока от 0,001-/„ом ДО 1,5-ГНом А при /Ном равном 1 и 5 А. Пределы допускаемой относительной погрешности ±(0,05+0,01-(|/ном/7-1|))%.

Диапазон воспроизведения частоты от 45 до 65 Гц. Пределы допускаемой абсолютной погрешности ±0,005 Гц.

Диапазон воспроизведения угла фазового сдвига между напряжением и током основной частоты от минус 180° до 180°. Пределы допускаемой абсолютной погрешности ±0,03°.

Диапазон воспроизведения фиктивной мощности от 0,01-5Ном ДО 1,5-5Ном при 5ном=3-17ном-/ном для трехфазной и S„0M=UmM-ImM для однофазной мощности. Пределы допускаемой относительной погрешности ±(0,1+0,02-(|5ном/Р-1|))%.

Ваттметр-счетчик эталонный трехфазный ЦЭ6802.

Диапазон измерений напряжения от 0,8-£/ном до 1,15-С7НОм В при 17НОм фазном (междуфазном) равном 100/д/З (100), 220Л/3 (220), 380/\3 (380) В.

Диапазон измерений силы тока от 0,01-/Ном до 1,5 7Ном А при /Ном равном 1 и 5 А. Класс точности 0,05

7.8

Магазин сопротивлений ПрофКип Р4834-М1.

Диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,1 Ом.Кл. т. 0,02

7.9

Калибратор многофункциональный 3010R.

Диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1025 В. Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока в диапазоне от 0,1 мкВ до 200 мВ ±(0,000015-ивых.+2 мкВ).

Вольтметр универсальный В7-54/2.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока на пределе 20 В ±(0,00003-иизм.±200 мкВ)

7.10

Калибратор многофункциональный 3010R.

Диапазон воспроизведения силы постоянного тока от 10 пА до 30 А. Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в диапазоне от 0,2 до 2 А ±(0,00013-1вых.±30 мкА), в диапазоне от 2 до 20 А ±(0,0003-1вых.±300 мкА).

Регулируемый источник тока РИТ-5000. Диапазон выходного тока от 0 до 5000 А.

Амперметр Д5100. Конечное значение диапазона измерений 2,5 и 5 А. Кл. т. 0,1.

Трансформатор тока эталонный двухступенчатый ИТТ-3000.5. Номинальный первичный ток от 1 до 3000 А. Номинальный вторичный ток 5 А. Кл. т. 0,01

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура окружающего воздуха

от 0 до 55 °C

±0,3 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Относительная влажность воздуха

от 10 до 100 %

±1 %

Психрометр аспирационный М-34-М

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Атмосферное давление

от 80 до 106 кПа

±0,2 кПа

Барометр-анероид метеорологический БАММ-1

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

Все средства измерений, участвующие в поверке должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •     температура окружающего воздуха (20±5) °C;

  • •     относительная влажность воздуха от 30 до 80 %;

  • •     атмосферное давление от 84 до 106 кПа (от 630 до 795 мм. рт. ст.)$

  • •     напряжение питания переменного тока (220,0±4,4) В;

  • •     частота переменного тока от (50±0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие операции:

  • 1  Выдержать модуль в условиях окружающей среды, указанных в разделе 5, не менее 1 часа, если он находился в климатических условиях, отличающихся от требуемых;

  • 2  Соединить зажимы защитного заземления средств поверки с контуром заземления;

  • 3  Подключить средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них;

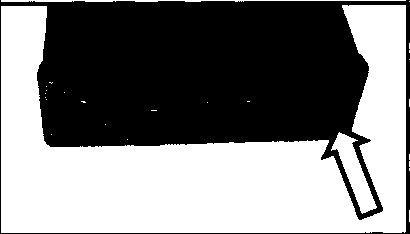

  • 4  Подключить модуль к блоку питания +12 В постоянного тока из комплекта поставки (рисунок 1). Подключить блок питания к сети переменного тока 220 В, 50 Гц;

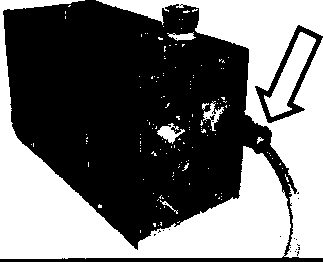

Рисунок 1 - Подключение внешнего блока питания +12 В постоянного тока

  • 5 Подключить ноутбук или персональный компьютер с установленным программным обеспечением к модулю с помощью кабеля USB из комплекта модуля (рисунок 2);

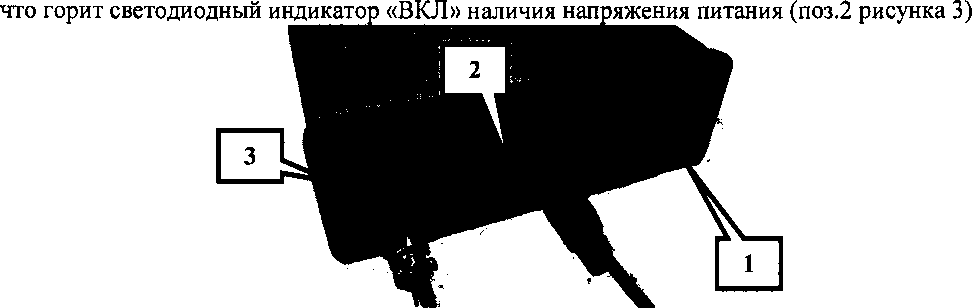

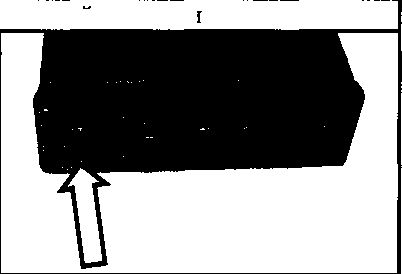

    6 Включить модуль кнопочным выключателем «ВКЛ» (поз.1 рисунка 3), убедиться,

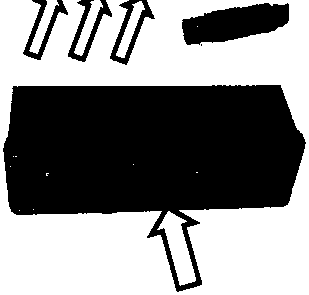

    Рисунок 3 - Включение модуля в работу

Рисунок 2 - Подключение ноутбука/ПК к модулю

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Метрологические характеристики, подлежащие определению

Таблица 4- Метрологические характеристики

Наименование характеристики

Значение

Число каналов измерений напряжения

3

Диапазон измерений напряжения постоянного тока (между терминалом «N» и любым из терминалов «Ы », «Ь2», «ЬЗ»), В

от -425 В до +425 В

Диапазон измерений напряжения переменного тока частотой 50 Гц (между терминалом «N» и любым из терминалов «L1», «Ь2», «ЬЗ»), В

от 3 до 300

Пределы допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока, %

±(0,25 + —)

и/

Максимальное напряжение постоянного тока между любыми двумя терминалами «Ь1», «Ь2» и «ЬЗ», В

±1000

Входное сопротивление, МОм, не менее

  • - между терминалом «N» и любым из терминалов «Ы », «Ь2», «ЬЗ»;

  • - между любыми двумя терминалами «Ь1», «Ь2», «ЬЗ»

1

2

Число каналов измерений силы тока

3

Диапазон измерений силы постоянного тока, А

от -200 до +200

Диапазон измерений силы переменного тока частотой 50 Гц, А

от 0,05 до 150

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений силы постоянного и переменного тока, %

4 ±(1 + —)

X

Диапазон измерений трехфазной активной мощности, Вт

от 10 до 100000

Пределы допускаемой основной относительной погрешности измерений трехфазной активной мощности, %

±(1,5±^)

Число каналов измерений сопротивления постоянному току

3

Диапазон измерений сопротивления постоянному току, Ом

от 0,1 до 250

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %

  • - в диапазоне от 0,1 до 1 Ом

  • - в диапазоне св. 1 до 4 Ом

  • - в диапазоне св. 4 до 100 Ом

  • - в диапазоне св. 110 до 250 Ом

±0,05 1) ±2,5 ±1

±2

Число каналов измерений рабочего коэффициента передачи тензометрических датчиков

1

Схема измерений рабочего коэффициента передачи тензометрических датчиков

шестипроводная

Диапазон измерений рабочего коэффициента передачи тензометрических датчиков, мВ/В

от -3 до ±3

Пределы допускаемой основной относительной погрешности измерений рабочего коэффициента передачи тензометрических датчиков, %

±(0,1 Л5)

Напряжение постоянного тока для питания тензометрических датчиков, формируемое модулем, В

от 4,75 до 5,25

Число каналов измерений силы тока первичными измерительными преобразователями, встроенными в блок управления электроприводом (при наличии в комплекте поставки)

3

Диапазон измерений силы постоянного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом, А

  • - для предела измерений мощности «2,6 кВт»;

  • - для предела измерений мощности «11 кВт»

от-10 до ±10 от -50 до ±50

Диапазон измерений силы переменного тока частотой 50 Гц первичными измерительными преобразователями, встроенными в блок управления электроприводом, А

  • - для предела измерений мощности «2,6 кВт»;

  • - для предела измерений мощности «11 кВт»

от 0,36 до 7

от 2 до 35

Пределы допускаемой основной относительной погрешности измерений силы постоянного и переменного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом, %

  • - для предела измерений мощности «2,6 кВт»;

  • - для предела измерений мощности «11 кВт»

±(0,5±у-)

X

±(0,5±уЬ

* X

Примечания 1} абсолютная погрешность, Ом;

U%- измеренное значение напряжения, В;

1%- измеренное значение силы тока, А;

Р%- измеренное значение трехфазной активной мощности, Вт;

К%- измеренное значение коэффициента передачи тензометрических датчиков, мВ/В

7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

  • 1. Комплектность должна соответствовать формуляру.

  • 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

  • 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

  • 4. Все разъемы, клеммы и кабели не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

7.3   Проверка сопротивления изоляции

Проверку сопротивления изоляции выполнять в следующем порядке:

  • 1. Подключить модуль к внешнему блоку питания +12 В постоянного тока из комплекта поставки (рисунок 1). К сети 220 В 50 Гц блок питания не подключать!

  • 2. Установить клавишный переключатель включения модуля в положение «ВКЛ» (поз.1 рисунка 3).

  • 3. Измерить с помощью мегомметра Ф4102/1 сопротивление изоляции между клеммой заземления модуля (поз. 3 рисунка 3) и закороченными двумя штырями кабеля сетевого питания. Значение испытательного напряжения - 500 В. Значение сопротивления должно быть не менее 20 МОм. Отсчет показаний проводить по истечении одной минуты после приложения испытательного напряжения.

При несоблюдении этого условия прибор бракуется и направляется в ремонт.

7.4   Опробование

При опробовании проверяется правильность функционирования модуля путем наблюдения за работой средств индикации на панели модуля, наблюдения текстовой, числовой и графической информации на дисплее ноутбука/ПК, возможность обмена данными с ноутбуком/ПК по интерфейсу USB.

Опробование проводить в следующем порядке:

  • 1. Произвести подготовку модуля к работе согласно раздела 6 настоящей методики;

  • 2. Выполнить п.п. 2-14 таблицы 6 для любой контрольной точки из таблицы 5.

  • 3. Выполняя операции п. 2, убедиться в том, что в программном обеспечении регистрируются результаты измерений и что окна с отображаемой информацией соответствуют указанным в настоящей методике.

  • 4. Убедиться, что отсутствуют сообщения об ошибках, не указанные в руководстве пользователя прикладным программным обеспечением.

При несоблюдении этих требований и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

Идентификация программного обеспечения

Идентификация ПО (проверка номера версии программного обеспечения) выполняется в следующем порядке:

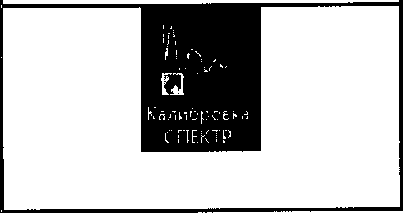

• запустить программное обеспечение для поверки «Калибровка СПЕКТР»

двойным щелчком указателя-мыши по ярлыку Windows.

на рабочем столе операционной системы

  • •     после запуска программного обеспечения убедиться, что на экране появилось главное окно программного обеспечения, представленное на рисунке Б.1 Приложения Б.

  • •     установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения.

  • •     в случае успешной инициализации визуально наблюдать появление в строке статуса подключения устройства: обозначения устройства, заводского номера и версии программного обеспечения подключенного экземпляра устройства (поз. 6 рисунка Б.1 Приложения Б).

  • •     Номер версии программного обеспечения должен быть не ниже 1.1. При невыполнении этих требований поверка прекращается и прибор бракуется.

7.5 Определение пределов допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока

Относительную погрешность измерений напряжения определять с помощью калибратора многофункционального 301 OR.

Относительную погрешность измерений напряжения определять в точках, указанных в таблице 5.

Таблица 5 - Контрольные точки для определения погрешности измерений напряжения

№ п/п

Частота сигнала, Гц

Значения испытательного сигнала (для переменного тока -действующие значения), В

Допускаемая относительная погрешность, %

1

50

-50

±2,37

2

100

-100

±1,31

3

0

200

-200

±0,78

4

300

-300

±0,60

5

425

-425

±0,50

6

50

±2,37

7

100

±1,31

8

50

200

±0,78

9

250

±0,67

10

300

±0,60

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений напряжения, определенные по формуле:

SU=U!, ~U‘-100%                 (1)

где Ux - напряжение, измеренное модулем, В;

Uo - напряжение на выходе калибратора, В

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

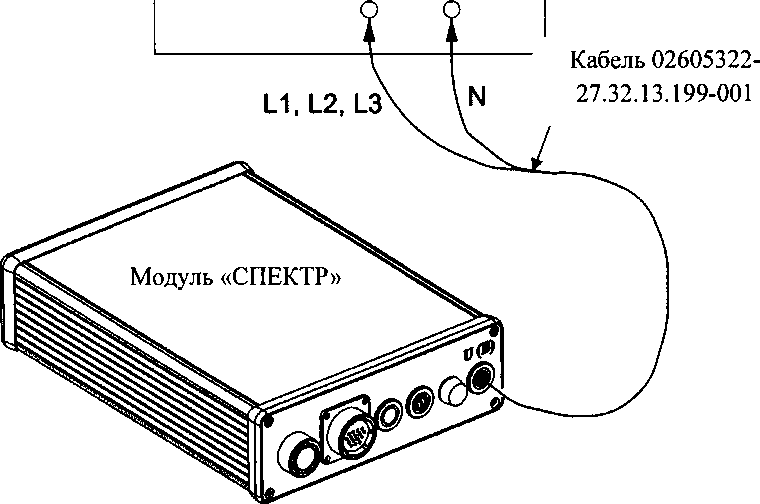

Общая схема подключения модуля к калибратору при определении погрешности измерений напряжения представлена на рисунке 4.

Определение погрешности измерений напряжения осуществляется в порядке, представленном в таблице 6.

Калибратор

200.00 В

+

Рисунок 4 - Схема подключения модуля к калибратору при определении погрешности измерений напряжения постоянного и переменного тока

Таблица 6 - Общий порядок определения погрешности измерений напряжения

№ п/п

Операция

Примечание

1

Выполнить подготовку модуля согласно раздела 6 настоящей методики

2

Подключит кабель измерений напряжения 02605322-27.32.13.199-001 к разъему «~U» на панели разъемов модуля

3

Подключить модуль к калибратору согласно рисунку    4.    Возможно    одновременное

подключение    трех    каналов    измерений

напряжения,    для    этого    использовать

удлинительные измерительные провода с двухсторонним соединением под штекер диаметром 4 мм.

Рисунок 4

4

Запустить программное обеспечение для метрологической поверки двойным щелчком указателя-мыши по ярлыку программного обеспечения на рабочем столе операционной системы «Windows». Убедиться, что открылось

н

№ п/п

Операция

Примечание

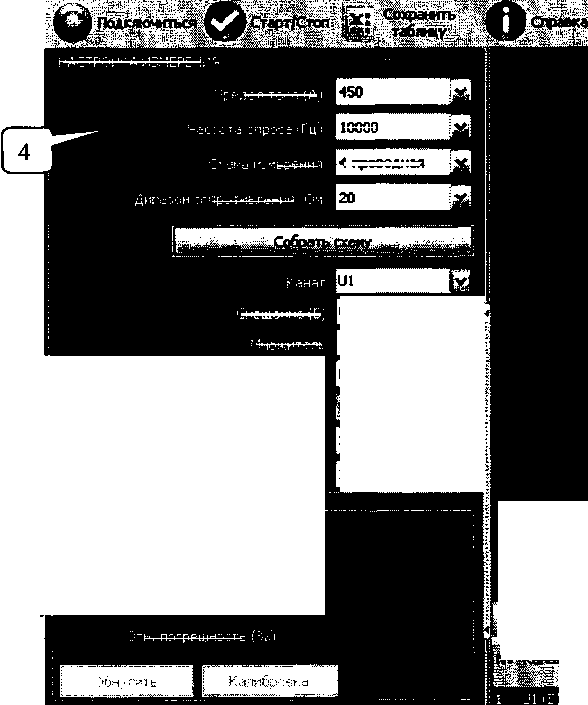

| главное окно программного обеспечения (рисунок | Б.1 Приложения Б)

Установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом

5

верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем сбора данных. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

Подключиться

выпадающего списка «Схема окне прикладного программного четырехпроводную схему

ru’_ lulu vi ipv-'j ЯНВЯМНЯВНИИИ-

Схема измерения

Выбрать из измерения» в обеспечения измерений

10

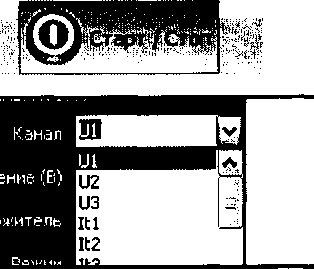

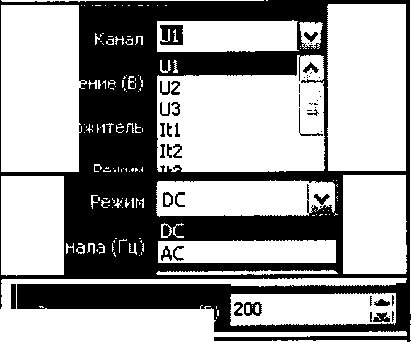

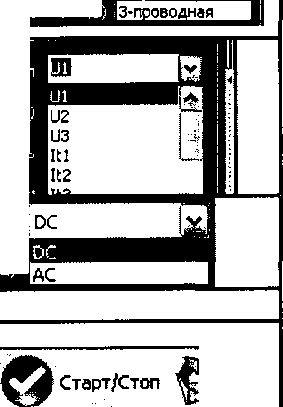

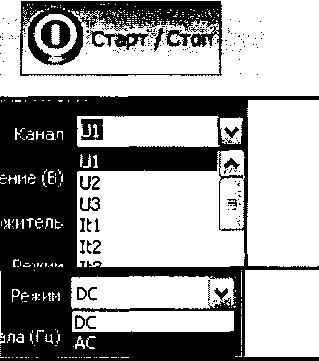

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «Ш»

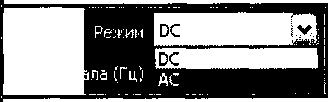

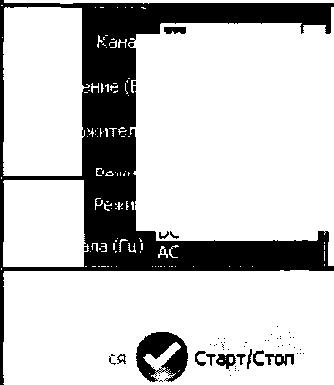

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

14-проводна^^^

Верхний предел изм, (В)

Заданное значение i.B.j

Занести значение «425В» в поле «Заданное значение, В» главного окна программы

сигнала, нажав кнопку инструментов главного

текущего

«Старт» в

окна

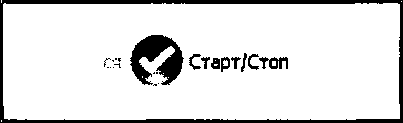

Старт / Стоп

Установить на калибраторе величину выходного сигнала «+425 В» (точка №5 таблицы 5) Запустить режим отображения значения панели

программного обеспечения____________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения.___________________________________

Если значение в поле «Текущее значение» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п.БЗ.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б). Если пользователем предварительно были заполнены поле «Заданное значение», параметры погрешности будут

ЗАПИСЬ

.'-ИЗМЕРЕНИЕ--------

Текущее значение (В)

Измеренное значение (В)

№ Канал Тип сигнала Частота Заданное Измерение значение значение

1 U1 (В) wz

jo

200

И 99,82

_ U1 <Е.| АС

200

И 99,808

рассчитаны автоматически

Полученное значение относительной погрешности не должно превышать допустимое значения, указанное для данной контрольной точки в столбце (4) таблицы 5_________

161 Если условие п.15 не выполняется, провести калибровку канала согласно таблице 7 Установить величину эталонного сигнала, соответствующую контрольной точке диапазона 171 «0Гц» таблицы 5. Занести значение контрольной точки в поле «Заданное значение, В» главного окна программы Запустить режим отображения значения сигнала, нажав кнопку панели инструментов программного обеспечения

Заданное значение (В)

200

текущего

«Старт» в

главного окна

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения__________________________________

Если значение в поле «Текущее значение» соответствует установленной на калибраторе 201 величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне _ прикладного программного обеспечения________

По окончанию записи (длительность записи по I умолчанию - 5 секунд; пользователь может изменить значение см. п.БЗ.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, В» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б). Если пользователем предварительно были заполнены поле «Заданное значение, В», параметры погрешности будут рассчитаны автоматически_____________________

[-ИЗМЕРЕНИЕ ~

начение(В)

Измеренное значение (В)

N9 Канал Тип сигнала Частота Заданное Измерена значение значение

1         АС

i 200

: 199,82

12 !U1 (В) 1 АС

jso

’200

; 199,308

Полученное значение относительной погрешности не должно превышать допустимое значение, указанное для данной контрольной точки в столбце (4) таблицы 5____________

Выполнить п.п. 17-22 для всех контрольных точек диапазона постоянного напряжения таблицы 5

Выбрать тип сигнала «АС» из выпадающего списка «Режим»

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «50Гц» таблицы 5. Занести значение контрольной точки в поле «Заданное значение, В» главного окна программы____________________________

аданное значение (В)

26 Выполнить п.п. 18 - 22 настоящей таблицы для выбранной контрольной точки

Выполнить п.п. 25 - 26 для контрольных точек диапазона переменного напряжения 50Гц таблицы 5

28

После выполнения всех измерений для текущего канала сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «U2»

30

Выполнить п.п. 8-28 настоящей таблицы для канала «U2»

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «Ш»

Сохранить ••• таблицу

Канал

ние (А)

■ЫТйПк

Канал

вине (А)

I.4TC HL

32

Выполнить п.п. 8-28 настоящей таблицы для канала «U3»

Таблица 7 - Общий порядок проведения калибровки каналов измерений напряжения № п/п

Операция
Примечание

Выполнить п.п. 1-5 таблицы 6 (подготовка модуля) Выбрать из выпадающего списка «Схема измерения» в окне прикладного программного обеспечения четырехпроводную схему измерений

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения необходимый для калибровки канал измерений напряжения «Ш», «U2» или «Ш»

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

Канал

Схема измерения ЕхМйВ

14-проводная

Смещение (В)

Множитель

Верхний предел изм. (В)

Установить на калибраторе величину выходного сигнала «0В»

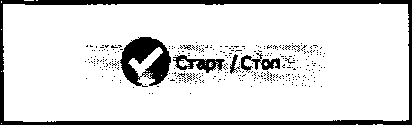

Запустить режим отображения значения панели программного обеспечения__________

текущего сигнала, нажав кнопку «Старт» в инструментов главного окна

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения

Нажать кнопку «Обнулить»

Проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения. Убедится, что процедура обнуление прошла I успешно, показания должны соответствовать

Текущее значение (В)

Текущее значение (В)

13

значениям (0±0,25)В___________________________

Установить на калибраторе максимальную величину выходного сигнала «+425В» согласно таблицы 5. Занести значение «425В» в поле «Заданное значение, В» главного окна

200

Заданное значение (В)

11

Выполнить п.п. 6 и 7 настоящей таблицы

12

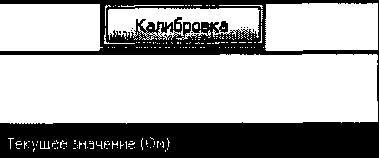

Нажать кнопку «Калибровка»

L Калибровка

'-ИЗМЕРЕНИЕ-----

Текущее значение (В)

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, В» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне

прикладного программного обеспечения___________________________________

14| Выполнить поверку выбранного канала измерений напряжения согласно таблицеб

7.6 Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока

Относительную погрешность измерений силы тока определять с помощью калибратора многофункционального 3010R.

Относительную погрешность измерений силы тока определять в точках, указанных в таблице 8.

Таблица 8 - Контрольные точки для определения погрешности измерений силы тока

№ п/п

Частота сигнала,

Гц

Диапазон измерений модуля, А

Значения испытательного сигнала (для переменного тока - действующие значения), А

Допускаемая относительная погрешность, %

1

1

-1

±5,00

2

2,5

-2,5

±2,60

3

20

5

-5

±1,80

4

10

-10

±1,40

5

0

20

-20

±1,20

6

25

-25

±1,16

7

200

50

-50

±1,08

8

100

-100

±1,04

9

200

-200

±1,02

10

1

±5,00

11

2,5

±2,60

12

50

20

5

±1,80

13

10

±1,40

14

14

±1,20

15

25

±1,16

16

200

50

±1,08

17

100

±1,04

18

150

±1,03

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений силы тока, определенные по формуле:

8и = 1-^——-100%            (2)

где 1х - сила тока, измеренная модулем, А;

1о - сила тока на выходе калибратора, А

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

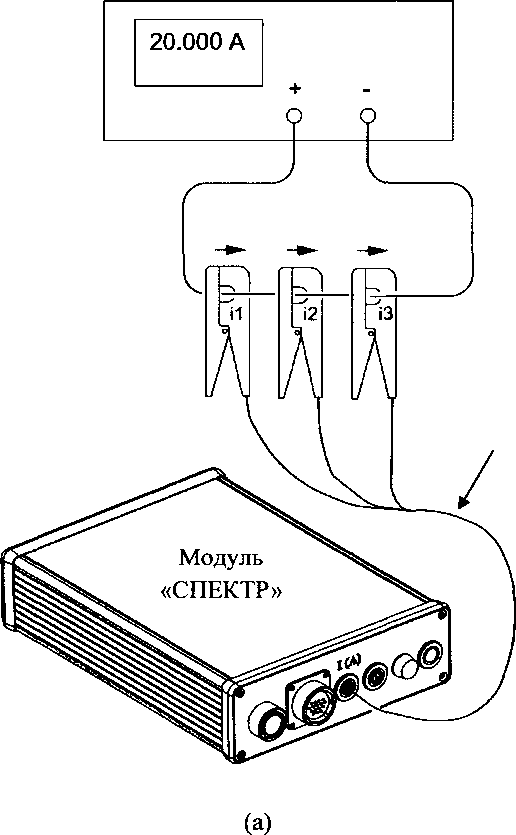

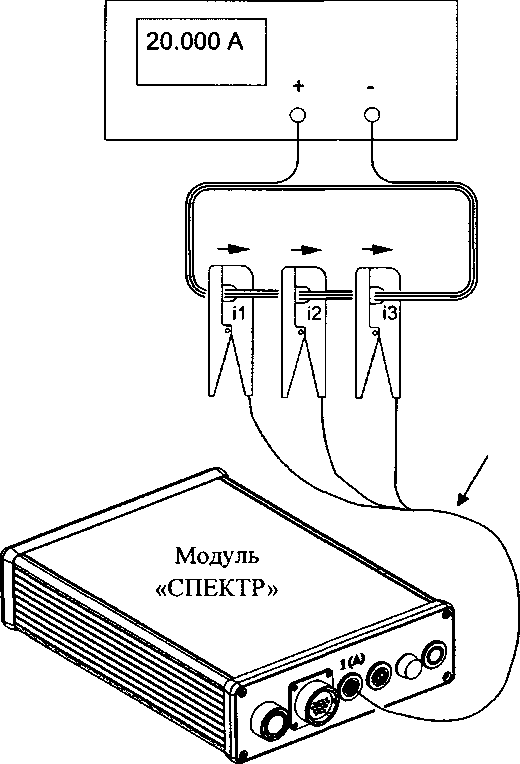

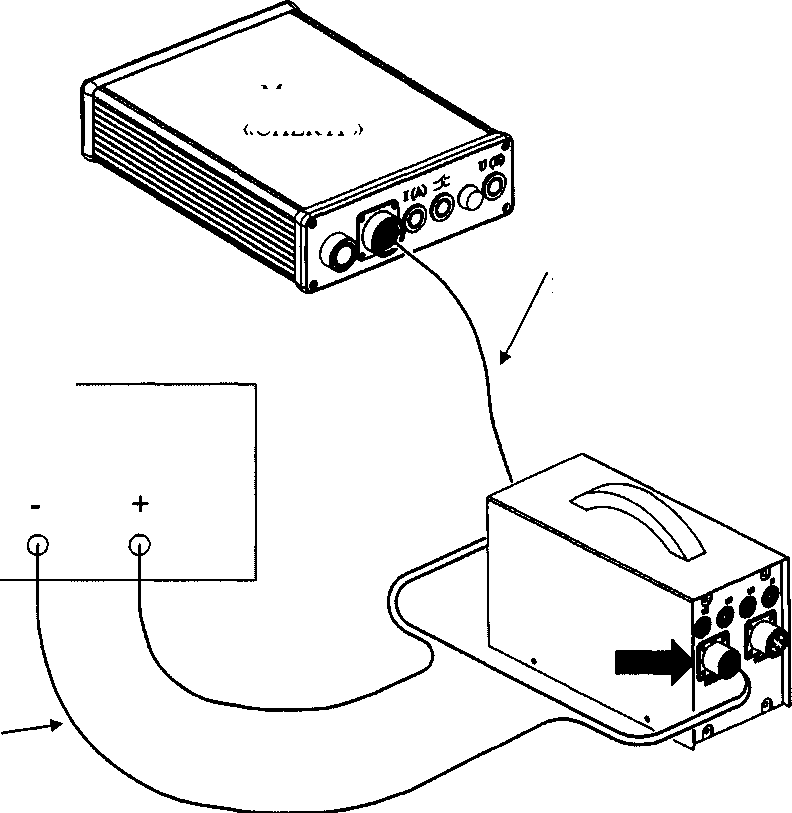

Общая схема подключения модуля к калибратору при определении погрешности измерений силы тока представлена на рисунках 5а и 56.

Если значение силы тока контрольной точки превышает возможности калибратора, к токовым зажимам калибратора допускается подключать токовые рамки с необходимым количеством витков (рисунок 56). Возможные исполнения токовых рамок приведены в Приложении А. В случае использования токовых рамок значение 1о в выражении (3) равно произведению значения сигнала, установленного на выходе калибратора, на количество витков токовой рамки.

Определение погрешности измерений силы тока осуществляется в порядке, представленном в таблице 9.

Таблица 9 - Общий порядок определения погрешности измерений силы тока № п/п

1

Операция
Примечание

Выполнить подготовку модуля согласно раздела 6 настоящей методики

Подключить токоизмерительные клещи к гнездам «II», «12» и «13» адаптера подключения 02605322-27.32.13.199-003. Адаптер подключить к разъему «1(A)» на панели модуля

Подключить токоизмерительные клещи к калибратору/источнику силы тока по одной из схем, изображенных на рисунках 5а или 56_____________

Запустить программное метрологической поверки

обеспечение для двойным щелчком программного

указателя-мыши по ярлыку обеспечения на рабочем столе операционной системы Windows. Убедиться, что открылось главное окно программного обеспечения (рисунок БД Приложения Б)________________________

Рисунки 5а и 56

Установить связь с модулем нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

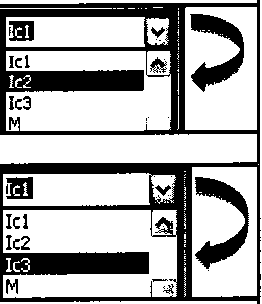

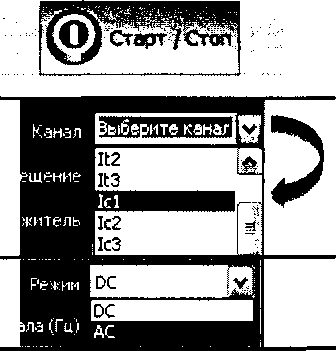

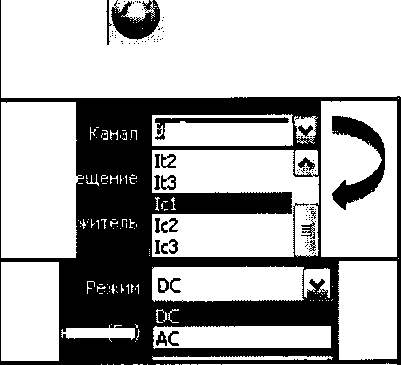

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1с 1»

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

Подключиться

{редея TuKd

1ы6ерите канат

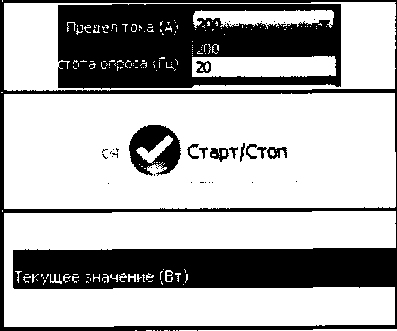

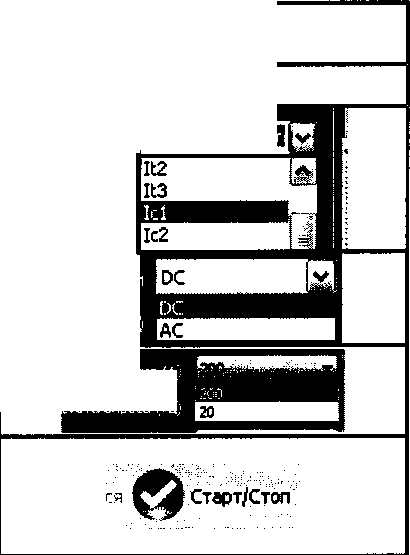

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»______________

Запустить режим отображения текущего значения сигнала, нажав кнопку инструментов главного обеспечения____________

нала 1Гц)

«Старт» в панели окна программного

Старт/Стоп

Предварительно проконтролировать значение

10 | измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Выполнить обнуление нажатием кнопки «Обнулить». На выходе калибратора/источника тока сила тока должна быть равна

Текущее значение (Д')

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедится, что процедура обнуления прошла успешно, текущее значение должно составлять (0±0,025)А. Повторно нажать «Обнулить», если не был достигнут необходимый результат.

РЕКОМЕНДУЕТСЯ проводить процедуру обнуления после каждого раскрытия/закрытия магнитопровода токоизмерительных клещей, в случае изменения положения в пространстве токоизмерительных клещей_______________

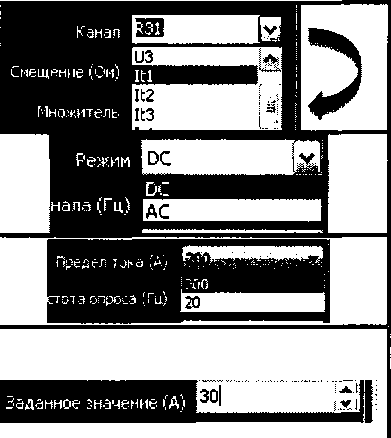

Занести значение любой из контрольных точек I №№7 - 9 таблицы 8 в поле «Заданное значение,

(А)» главного окна программного обеспечения

Заданное значение(А)

зо|

Установить на выходе калибратора величину выходного сигнала, соответствующую выбранной контрольной точке п.13. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей__________________

Запустить режим отображения текущего значения сигнала, нажав кнопку инструментов главного обеспечения____________

«Старт» в панели окна программного

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения.

•-ИЗМЕРЕНИЕ-—......................—.........

Текущее значение (А)

Если значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения______________________

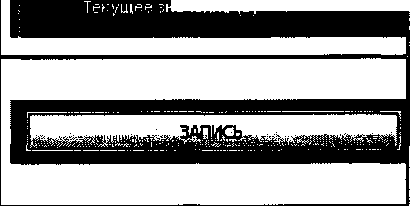

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п.БЗ.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, А» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз. 3 рисунка Б.1 Приложения Б). Если пользователем предварительно были заполнены поле «Заданное значение, А», параметры погрешности будут рассчитаны автоматически

ЗАПИСЬ

11 ------------------------

! № Канал Тип сигнала Частота Заданное Измеренное Ср

|                              значение значение от

1

Crl W DC

j л

1          -1,972

■0,1

2

I. 1 ГД > DC

-0

1,971

0,1

■ л

Ь 1 ГД > DL

0

;1,97

U.L

20

22

24

Убедится, что полученное значение погрешности не превышает допустимых пределов (см. столбец (5) таблицы 8)

Если условие и. 19 не выполняется, провести калибровку канала согласно таблице 8

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «200А» 0Гц. Занести значение контрольной точки в поле «Заданное значение, А» главного окна программы

Заданное значение (А)

зо|

Выполнить п.п.15- 19 для всех контрольных точек диапазона «200А» 0Гц

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «20А»

Предел тока (А)

спота опроса (Гц)

Выполнить п.п. 9-12 настоящей таблицы (обнуление канала)

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «20А» постоянного тока. Занести значение контрольной точки в поле «Заданное значение, А» главного окна программы. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей

Заданное значение (А)

|зо|

-лЛ]|

1ЛЯ I

26

Выполнить п.п. 15-19 настоящей таблицы

27

Выполнить п.п. 25 - 26 для всех контрольных точек диапазона «20А» постоянного тока

28

Выполнить п.п. 9-12 настоящей таблицы (обнуление канала)

29

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона

■■■

30

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «20А»

п/п

Операция

Примечание

  • 32

  • 33

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «20 А, 50Гц» таблицы 8. Занести значение контрольной точки в поле «Заданное значение, А» главного окна программы. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей_________

Выполнить п.п. 15 - 19 настоящей таблицы________

Выполнить п.п. 31-32 для всех контрольных точек диапазона «20А, 50Гц»____________

Выполнить п.п. 9-12 настоящей таблицы (обнуление канала), перейти предварительно в режим «РС». После обнуления вернуться в режим «АС»___________________________

Выбрать из выпадающего списка «Предел тока» в

Заданное значение (А)

зо|

35 | окне прикладного программного обеспечения предел измерений силы тока «200А»______________

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «200А, 50Гц» таблицы 8. Занести значение контрольной точки в поле «Заданное значение, А» главного окна программы. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей_________

37 I Выполнить п.п. 15 - 19 настоящей таблицы

38

41

43

Заданное значение(А)

зо|

Выполнить п.п. 36 - 37 для всех контрольных точек диапазона «200А, 50Гц» После выполнения всех измерений для текущего канала сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1с2»

Выполнить п.п.7 - 39 настоящей таблицы

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1сЗ»

Выполнить п.п. 7-39 настоящей таблицы

Х; Сохранить таблицу

Канал

■ние (А)

'житель

Канал

:ние (Д’)

сжитель

Таблица 10 - Общий порядок проведения калибровки канала измерений силы тока

Выполнить п.п. 1-5 таблицы 9 (подготовка модуля)

14

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения необходимый канал измерений силы тока «1с1», «1с2» или «1сЗ»

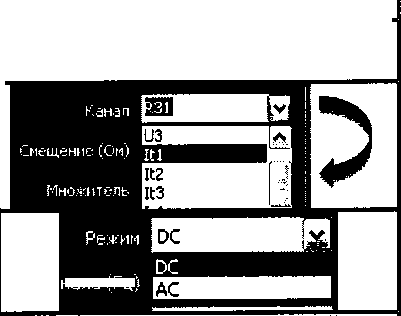

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

текущего

«Старт» в

главного окна

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»____________

Запустить режим отображения значения сигнала, нажав кнопку панели инструментов программного обеспечения

1ещение

ржитель

Режим

Канал

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения.___________________________________

Выполнить обнуление нажатием кнопки «Обнулить». На выходе калибратора/источника тока сила тока должна быть равна ___________

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедится, что процедура обнуления прошла успешно, текущее значение должно составлять (0±0,025)А_____________________________________

Занести значение любой из контрольных точек №№7 - 9 таблицы 8 в поле «Заданное значение, (А)» главного окна программного обеспечения (в зависимости от технических возможностей источника силы тока)

нала (Гц)

Предел тока (А)

ктота опроса (Гц)

Текущее значение (А)

ОбнУЛИТЬвмМ

Текущее значение (А)

Заданное значение (А) {щВ

Установить на выходе калибратора величину выходного сигнала, соответствующую выбранной контрольной точке п.9

111 Выполнить п.п. 5 и 6 настоящей таблицы

12 Нажать кнопку «Калибровка»

Калибровка J

Текущее значение (А)

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения________

Выполнить поверку выбранного канала измерений силы тока согласно таблице 9

Кабель 02605322-

27.32.13.199-003

Кабель 02605322-

27.32.13.199-003

(б)

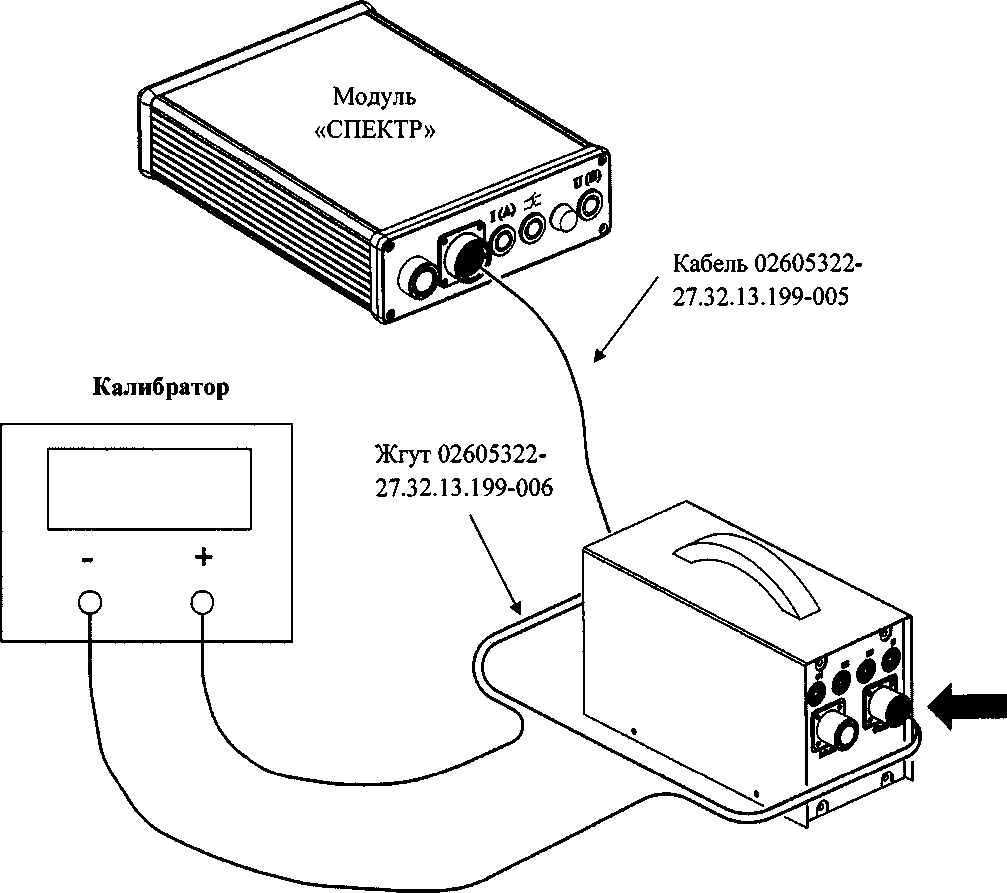

Рисунок 5 - Схема подключения модуля к калибратору при определении погрешности измерений силы тока (с токоизмерительными клещами)

7.7 Определение пределов допускаемой основной относительной погрешности измерений трехфазной активной мощности

Погрешность измерений активной мощности определять с помощью калибратора переменного тока «Ресурс-К2» и ваттметра-счетчика эталонного трехфазного ЦЭ6802.

Погрешность измерений активной мощности определять для четырехпроводной схемы измерений при следующих условиях:

  • •  номинального величина фазного переменного напряжения - 220 В;

  • •  номинальная частота переменных напряжения и силы тока - 50 Гц;

  • •  номинальный фазовый угол между напряжениями Ul, U2 и U3 - 120 градусов;

  • •  номинальный фазовый угол между напряжением и силой тока в каждой фазе устанавливается с помощью калибратора согласно таблице 11.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений активной мощности, определенные по формуле:

^=^-^■100%        (3)

Л)

где Рх - активная мощность, измеренная модулем, Вт.

Ро - активная мощность, измеренная эталонным ваттметром-счетчиком, Вт

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

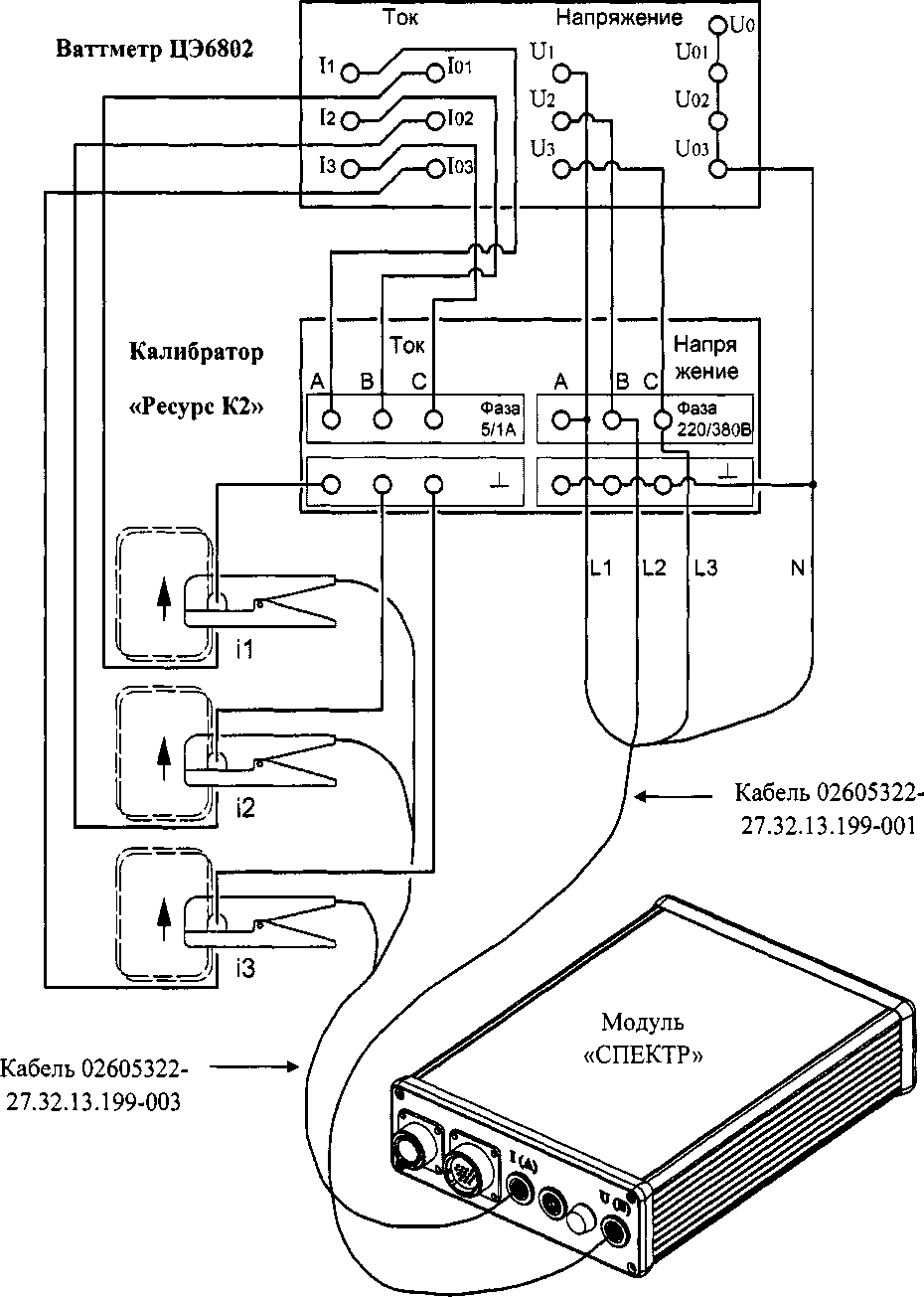

Общая схема подключения модуля к калибратору при определении погрешности измерений активной мощности представлена на рисунке 6.

Если значение силы тока контрольной точки превышает возможности калибратора, к токовым зажимам калибратора допускается подключать токовые рамки с необходимым количеством витков (рисунок 6). Возможные исполнения токовых рамок приведены в Приложении А. В случае использования токовых рамок величина Ро в выражении (3) определяется как:

Po=N-Po*

(4)

где N - число витков токовой рамки;

Ро* - показания эталонного ваттметра-счетчика в данной контрольной точке, Вт.

Определение погрешности измерений активной мощности осуществляется в порядке, представленном в таблице 12.

Таблица 11 - Контрольные точки определения погрешности измерений трехфазной активной мощности

№ п/п

Фазовый угол между фазным напряжением и током основной частоты, град — epi, (р2, срЗ

Значения силы тока (действующие значения), А

Диапазон измерений силы тока программного обеспечения модуля, А

Расчетное значение активной мощности*, Вт

Расчетное значение относительной погрешности измерений активной мощности*, %

Расчетное значение абсолютной погрешности измерений активной мощности*, Вт

1

0

0,5

20

330

±5,5

±18,5

2

1

660

±3,5

±23,1

3

2,5

1650

±2,3

±37,95

4

6,25

4125

±1,82

±75,1

5

12,5

8250

±1,66

±137

№ п/п

Фазовый угол между фазным напряжением и током основной частоты, град - <р1, ср2, фЗ

Значения силы тока (действующие значения), А

Диапазон измерений силы тока программного обеспечения модуля, А

Расчетное значение активной мощности*, Вт

Расчетное значение относительной погрешности измерений активной мощности*, %

Расчетное значение абсолютной погрешности измерений активной мощности*, Вт

6

25

16500

±1,58

±260,7

7

50

ОПП

33000

±1,54

±508,2

8

100

ZUU

66000

±1,52

±1003,2

9

150

99000

±1,51

±1498,2

10

0,5

233,3

±7,16

±16,7

11

1

466,6

±4,33

±20,2

12

2,5

20

1166,6

±2,63

±30,7

13

6,25

2916,4

±1,95

±57

14

45

12,5

5832,8

±1,73

±100,7

15

25

11665,5

±1,61

±188,18

16

50

ОПП

23331

±1,56

±363,16

17

100

ZUU

46662

±1,53

±713,13

18

150

69993

±1,52

±1063,1

Примечание - * справочные данные. Фактические значения определить по показаниям эталонного счетчика-ваттметра

Таблица 12 - Общий порядок проведения поверки канала измерений активной мощности

№ п/п

Операция

Примечание

1

Выполнить подготовку модуля согласно п.5 настоящей методики

2

Подключить токоизмерительные клещи к гнездам «11», «12» и «13» адаптера подключения 02605322-27.32.13.199-003. Адаптер подключить к разъему «1(A)» на панели модуля

3

Подключить токоизмерительные клещи к калибратору/источнику активной мощности согласно рисунку 6. Убедиться, что направление протекания тока соответствует направлению стрелки на токоизмерительных клещах

Рисунок 6

Операция

Подключить кабель измерений трехфазного напряжения 02605322-27.32.13.199-001 к разъему «~U» модуля

Подключить кабель измерений трехфазного

  • 5   напряжения     02605322-27.32.13.199-001     к

__ калибратору/источнику согласно рисунку 6_______ Запустить   программное обеспечение   для

метрологической поверки двойным щелчком указателя-мыши по ярлыку программного

  • 6  обеспечения на рабочем столе операционной

системы Windows. Убедиться, что открылось главное окно программного обеспечения (рисунок Б,1 Приложения Б)___________________________

Примечание

Рисунок 6

Установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем сбора данных. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

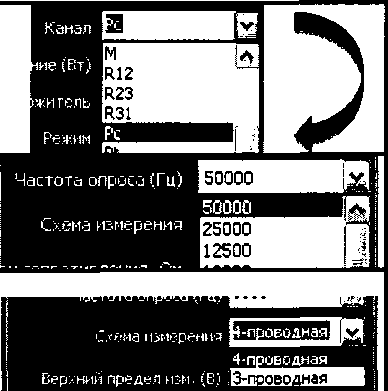

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений активной мощности «Рс»

10

12

Выбрать из выпадающего списка «Частота опроса, Гц» в окне прикладного программного обеспечения значение -10000 изм/сек

Выбрать из выпадающего списка «Схема измерения» в окне прикладного программного обеспечения четырехпроводную схему. Убедиться, что выбранная схема измерения соответствует установкам калибратора/источника Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»____________

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения____________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения.

Подключиться

№ п/п

Операция

Примечание

14

Выполнить обнуление канала измерений силы тока нажатием кнопки «Обнулить» независимо от   текущих   показаний.   На   выходе

калибратора/источника тока сила тока должна быть равна

Обнулить

15

Проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения. Убедится, что процедура обнуления прошла успешно, текущее значение должно составлять (0±0,1)Вт.

РЕКОМЕНДУЕТСЯ проводить процедуру обнуления после каждого раскрытия/закрытия магнитопровода токоизмерительных клещей, в случае изменения положения в пространстве токоизмерительных клещей

16

Установить на выходе калибратора величины напряжения и силы тока, соответствующие одной из контрольных точек №№16 - 18 диапазона «200А, <р = 45°» таблицы И. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей

17

Занести значение контрольной точки п.16 настоящей таблицы в поле «Заданное значение, (Вт)» главного окна программного обеспечения. Значение зафиксировать по показаниям ваттметра

I Заданное значение (Вт)

18

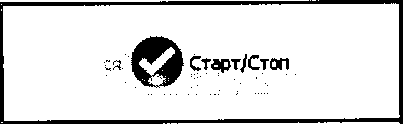

Запустить режим отображения     текущего

значения сигнала, нажав кнопку «Старт» в панели    инструментов    главного    окна

программного обеспечения

^^Старт/Стоп

19

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения.

Текущее значение (6т)

20

Если значение в поле «Текущее значение, Вт» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись»    в окне

прикладного программного обеспечения

21

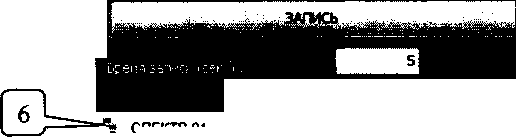

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п. Б3.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, Вт» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б). Если пользователем предварительно были заполнены поле «Заданное значение, Вт», параметры погрешности будут рассчитаны автоматически

1 № Канал    Тип сигнала Частота Заданное Измерен

значение эначеню

11 ]Рс(Вт) DC         10       900      '900,421 1

||2 _]Рс(Бт) DC         i0       :900      '900.4351

22

Убедится, что полученное значение погрешности не превышает допустимых пределов

23

Если условие п.22 не выполняется, провести калибровку каналов измерений напряжения и силы тока согласно таблицам 7 и 10

24

Если условие п.22 не выполняется со значительными значениями погрешностей

№ п/п

Операция

Примечание

(от 10% и выше), провести проверку наличия входных сигналов согласно таблице 13

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «200А, ф = 45°». Занести значение контрольной точки в поле «Заданное значение, Вт» главного окна программы. Значение зафиксировать по показаниям ваттметра.

выходного сигнала открывать/закрывать изменять положение клещей_____________

После установления не рекомендуется магнитопровод, токоизмерительных

Заданное значение (Вт)

2066|

Выполнить п.п.18 - 22 настоящей таблицы______

Выполнить п.п.25 - 26 настоящей таблицы для всех контрольных точек диапазона «200А, ф = 45°»_______________________________

Выбрать из выпадающего списка «Предел тока»

28 | в окне прикладного программного обеспечения предел измерений силы тока «20А»

26

29

  • 31

  • 32

  • 33

  • 35

  • 36

Предел тоь j !А ■

jzOQ

STOTaOnpOCS (Гц)

Выполнить п.п. 12-15 настоящей таблицы (обнуление канала измерений силы тока)

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «20А, ф = 45°» таблицы 11. Занести значение контрольной точки в поле «Заданное значение, Вт» главного зафиксировать по установления рекомендуется магнитопровод,

окна программы. Значение показаниям ваттметра. После выходного сигнала не открывать/закрывать изменять положение

Заданное значение (Вт)

2О66|

токоизмерительных клещей________________

Выполнить п.п. 18-22 настоящей таблицы______

Выполнить п.п. 30 - 31 для всех контрольных точек диапазона «20А, ф = 45°»________

Выполнить п.п. 12-15 настоящей таблицы (обнуление канала измерений силы тока) Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «20А, ф = 0°» таблицы И. Занести значение контрольной точки в поле «Заданное значение, Вт» главного окна программы. Значение зафиксировать по показаниям ваттметра. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей_____________________________________________________________

Выполнить п.п. 18- 22 настоящей таблицы

Выполнить п.п. 34 - 35 для всех контрольных точек диапазона «45А, ф = 0°» Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»____________

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «200А, ф = 0°» таблицы 11. Занести значение контрольной точки в поле «Заданное значение, Вт» главного окна программы. Значение зафиксировать по показаниям ваттметра. После установления выходного сигнала не рекомендуется открывать/закрывать магнитопровод, изменять положение токоизмерительных клещей

1 п/п

Операция

Примечание

39

Выполнить п.п. 18-22 настоящей таблицы

40

Выполнить п.п. 38 - 39 для всех контрольных точек

диапазона «20А, <р = 0°»

41

После выполнения всех измерений для текущего канала сохранить таблицу измеренных значений в

х; Сохранить

формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

таблицу

1

Таблица 13 - Общий порядок проверки наличия входных сигналов при поверке канала измерений активной мощности

№ п/п

Операция

Примечание

1

Если значения погрешностей, полученные в ходе поверки канала измерений активной мощности, значительно превышают допустимые пределы (от 10% и выше) -провести проверку наличия входных сигналов в порядке, описанном ниже

2

Убедиться, что выполнены пункты 1 - 9 таблицы 12

3

Убедиться, что маркировка на разъемах токоизмерительных клещей «11», «12» и «13» соответствует маркировке на входных разъемах адаптера подключения токоизмерительных клещей

4

Убедиться, что направление протекания тока поверочной установки соответствует направлению указателя («стрелки») на токоизмерительных клещах

5

Убедиться, что фазы измеряемого напряжения соответствуют фазам измеряемой силы тока. Щуп измерений напряжения «Ы » и токоизмерительные клещи «11» должны бьггь подключены к одной и той же фазе поверочной установки. Остальные щупы и клещи, соответственно, подключаются аналогичным образом

6

Убедиться, что магнитопроводы токоизмерительных клещей действительно замкнулись

7

Убедиться, что горят красные светодиодные индикаторы питания на токоизмерительных клещах

8

Убедиться, что эталонные приборы настроены на воспроизведение и отображения активной мощности (а не полной, например)

9

Выбрать из выпадающего списка «Схема измерения» в окне прикладного программного обеспечения четырехпроводную схему

( уямл ИлМйпйния к-П₽ОВОДНаяИЭ1

;4-npOB04HSfl^

Верхний предел изм, (В)

10

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «20А» или «200А»

|||^^1рёдел тока (А)

11

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения

Старт/Стоп

Ж,”

12

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения.

екущее значение (Вт)                        1

| Выполнить обнуление канала измерений силы 13 тока нажатием кнопки «Обнулить» независимо от   текущих   значений.    На   выходе

| калибратора/источника тока сила тока должна

| п/п

Операция

Примечание

быть равна

14

Проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения. Убедится, что процедура обнуления прошла успешно, текущее значение должно составлять (0±0,1)Вт.

Установить величину эталонного сигнала на поверочной установке, соответствующую

какой-либо контрольной точке диапазона «20А» или «200А» для угла 0° между напряжением и током таблицы 11 в зависимости от выбранного предела. Для данного режима значение активной мощности можно определить, как:

Р = 71 • U\ +12 • U2 + 73 • U3     , где I и U - действующие значения силы тока и

напряжения для каждой из фаз_________________

Проконтролировать значение измеряемой величины в поле «Текущее значение, Вт» в окне прикладного программного обеспечения. Убедиться, что значения значительно отличаются от показаний эталонного прибора_______________

Зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения

Текущее значение (Вт)

Остановить при необходимости режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения_______________

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1с1»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона_______________________________

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе заданное значение мощности п.15), нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения__________________________________

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедиться, что отображаемые значения соответствуют значениям, установленным на поверочной установке_________________________

Зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения____________________

ыбепите канат

"■ИЗМЕРЕНИЕ----------------------------------

Текущее значение (А)

ЗАПИСЬ

Если значения в п.22 не соответствуют значениям поверочной установки, проверить выполнение операций по п.п. 2-8 настоящей таблицы. Проверить наличие установленного значения силы тока в точках подключения с помощью стороннего

25

26

27

28

29

30

31

32

33

34

средства измерений (например, мультиметра с токоизмерительными клещами).

Провести поверку/калибровку канала измерений силы тока согласно таблиц 9 или 10

Остановить при необходимости режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1с2»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона______________________________

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе заданное значение мощности п.15), нажав кнопку «Старт» в панели

инструментов главного окна программного

обеспечения

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедиться, что отображаемые значения

соответствуют значениям, установленным на поверочной установке_________________________

Зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения____________________

Старт/Стоп

“ИЗМЕРЕНИЕ--------------------

Текущее значение (А)

Если значения в п.29 не соответствуют значениям поверочной установки, проверить выполнение операций по п.п. 2-8 настоящей таблицы. Проверить наличие установленного значения силы тока в точках подключения с помощью стороннего средства измерений (например, мультиметра с токоизмерительными клещами).

Провести поверку/калибровку канала измерений силы тока согласно таблиц 9 или 10

Остановить при необходимости режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения

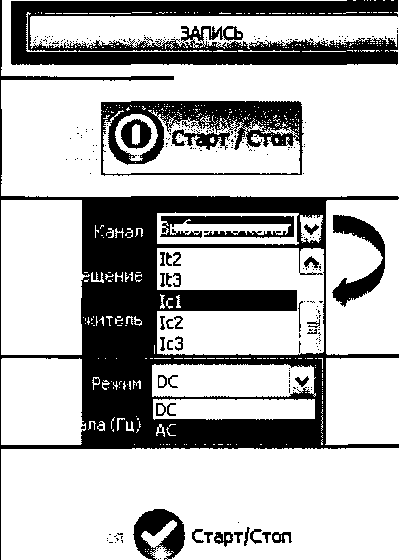

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «1сЗ»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона

35

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе заданное значение мощности п.15), нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения

Старт/Стоп

36

37

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедиться, что отображаемые значения соответствуют значениям, установленным на поверочной установке_________________________

Зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения____________________

"ИЗМЕРЕНИЕ------------------------------

Текущее значение (А)

38

Если значения в п.36 не соответствуют значениям поверочной установки, проверить выполнение операций по п.п.2 - 8 настоящей таблицы. Проверить наличие

установленного значения силы тока в точках подключения с помощью стороннего средства измерений (например, мультиметра с токоизмерительными клещами).

Провести поверку/калибровку канала измерений силы тока согласно таблиц 9 или 10

39

Остановить режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения

40

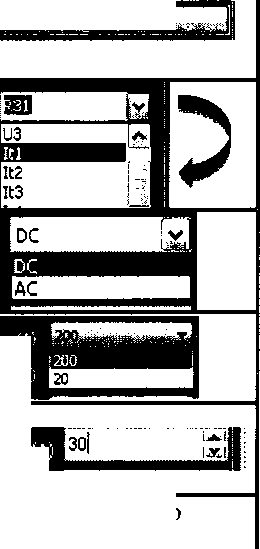

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «U1»

41

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона

42

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе заданное значение мощности п.15), нажав кнопку «Старт» в панели

Старт/Стоп

инструментов главного окна программного обеспечения

Проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения. Убедиться, что отображаемые значения соответствуют значениям, установленным на ___ поверочной установке_________________________

"ИЗМЕРЕНИЕ--------------------------

Текущее значение (В)

Зафиксировать показания выбранного канала, 44 нажав кнопку «Запись» в окне прикладного | программного обеспечения __________________

Если значения в п.43 не соответствуют значениям поверочной установки, проверить точки подключения щупов измерений напряжения, убедиться в наличии контакта. Проверить наличие установленного напряжения в точках подключения с помощью стороннего средства измерений (например, мультиметра с соответствующим диапазоном измерений). Провести поверку/калибровку канала измерений напряжения согласно таблиц 6 или 7________________________

Остановить режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «U2»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона______________________________

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе

заданное значение

мощности п.15), нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения

ИЛ Старт/Стоп

дш___

|3BU2

■из

■itl

■lt2

Мм---

V

0;

Цое        I]

о

Нос

50

Проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения

-ИЗМЕРЕНИЕ —■  --------------------------

Текущее значение (В)

51

Зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения

ЗАПИСЬ

52

Если значения в п.50 не соответствуют значениям поверочной установки, проверить точки подключения щупов измерений напряжения, убедиться в наличии контакта в точках подключения. Проверить наличие установленного напряжения в точках подключения с помощью стороннего средства измерений (например, мультиметра с соответствующим диапазоном измерений). Провести поверку/калибровку канала

53

измерений напряжения согласно таблиц 6 или 7 Остановить режим отображения текущего значения сигнала, нажав кнопку «Стоп» в панели инструментов главного окна программного обеспечения

54

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений напряжения «U3»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона______________________________

Запустить режим отображения текущего значения сигнала (на поверочной установке должно оставаться на выходе

Старт/Стоп

заданное значение

мощности п.15), нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения__________________________________

Проконтролировать значение измеряемой величины в поле «Текущее значение, В» в окне прикладного программного обеспечения________

Зафиксировать показания выбранного канала,

58 | нажав кнопку «Запись» в окне прикладного программного обеспечения

Ж

“ИЗМЕРЕНИЕ...................................

Текущее значение (В)

ЗАПИСЬ

Если значения в п.57 не соответствуют значениям поверочной установки, проверить точки подключения щупов измерений напряжения, убедиться в наличии контакта в точках подключения. Проверить наличие установленного напряжения в точках подключения с помощью стороннего средства измерений (например, мультиметра с соответствующим диапазоном измерений). Провести поверку/калибровку канала измерений напряжения согласно таблиц 6 или 7____________________________________

Проверить, выполняется ли равенство для активной мощности, указанное в п.15, на основании записанных значений силы тока и напряжений__________________________

В случае не обнаружения причин несоответствия измеряемых значений активной мощности эталонным продолжить выполнение процедуры поверки согласно таблице 12 В случае обнаружения причин несоответствия измеряемых значений активной сохранить таблицу с измеренными значениями. Связаться с производителем модуля для выяснения причин

Рисунок 6 - Общая схема подключения модуля к калибратору при определении погрешности измерений трехфазной активной мощности

7.8 Определение пределов допускаемой основной относительной погрешности измерений сопротивления постоянному току

Погрешность измерений сопротивления постоянному току определять с помощью магазина сопротивлений Р4834-М1.

Погрешность измерений сопротивления постоянному току определять в точках, указанных в таблице 14.

Таблица 14 - Контрольные точки для определения погрешности измерений сопротивления постоянному току

№ п/п

Диапазон, Ом

Значения сопротивления магазина, Ом

Допускаемая погрешность

1

20

0,19

±0,05 Ом 0

2

0,55

±0,05 Ом 0

3

1,00

±0,05 Ом 0

4

2,50

±2,5 % относительная (±0,0625 Ом абсолютная)

5

4,00

±2,5 % относительная (±0,1 Ом абсолютная)

6

8,00

±1 % относительная (±0,08 Ом абсолютная)

7

14,6

±1 % относительная (±0,146 Ом абсолютная)

8

250

30,5

±1 % относительная (±0,305 Ом абсолютная)

9

57

±1 % относительная (±0,57 Ом абсолютная)

10

110

±1 % относительная (±1,1 Ом абсолютная)

11

180

±2 % относительная (±3,6 Ом абсолютная)

12

250

±2 % относительная (±5 Ом абсолютная)

Примечание - ’’ абсолютная погрешность, Ом

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений сопротивления постоянному току, определенные по формуле:

^=^СА.ЮО%       (5)

Ro

или

AR = Rx-R0 (6)

где Rx - сопротивление постоянному току, измеренное модулем, Ом;

Ro - сопротивление магазина, Ом

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Общая схема подключения модуля к магазину при определении погрешности измерений сопротивления постоянному току представлена на рисунках 7а, 76 и 7в.

Определение погрешности измерений сопротивления постоянному току осуществляется в порядке, представленном в таблице 15.

Таблица 15 - Общий порядок определения погрешности измерений электрического

№ п/п

Операция

Примечание

1

Выполнить подготовку модуля согласно разделу 6 настоящей методики

Запустить программное обеспечение для метрологической поверки двойным щелчком указателя-мыши по ярлыку программного обеспечения на рабочем столе операционной | системы Windows. Убедиться, что открылось главное окно программного обеспечения (рисунок Б.1)________

Установить связь с модулем нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

Подключит кабель измерения напряжения 02605322-27.32.13.199-001 к разъему «~и» модуля

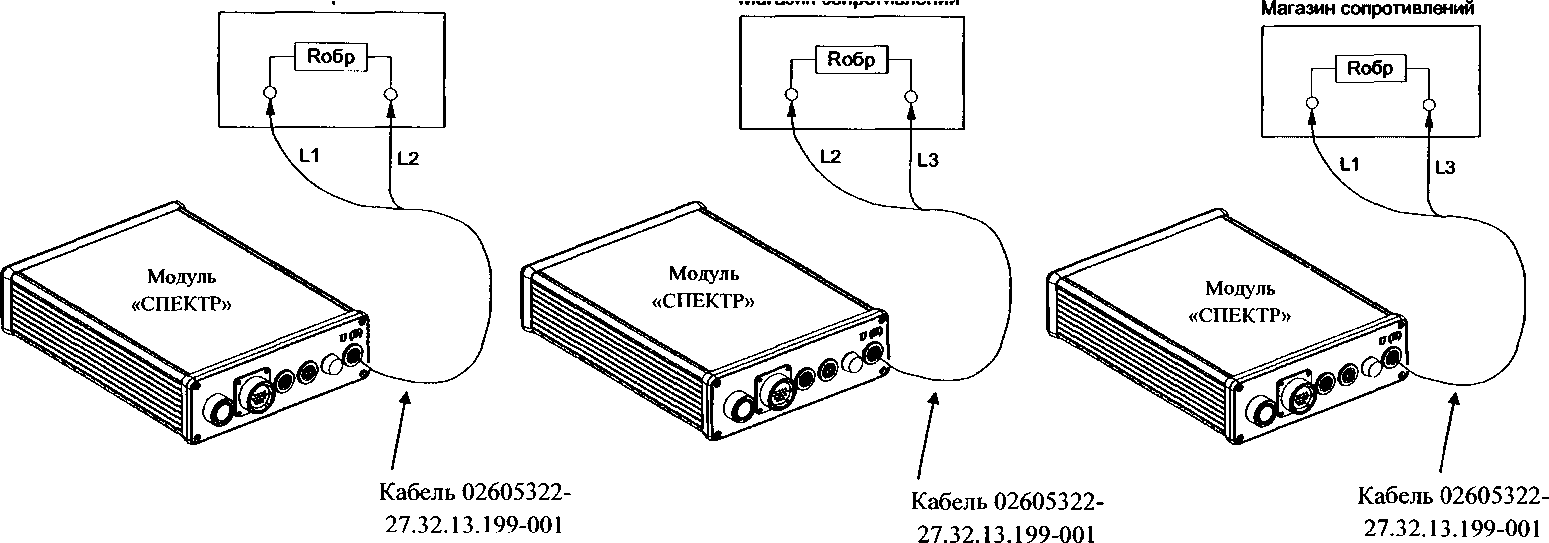

Подключить модуль к магазину сопротивлений согласно рисунку 7а (щупы L1 и L2). Для подключения использовать кабель измерения трехфазного напряжения из комплекта модуля

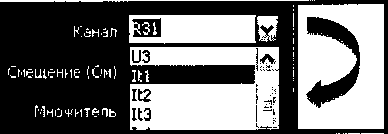

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений сопротивления «R12»

Лл.. . tF"

Калибровка

СПЕКТР

Подключиться

Выбрать из выпадающего списка «Диапазон сопротивления, Ом» в окне прикладного программного обеспечения значение «20Ом»

Установить все декадные переключатели магазина в позицию «0»

Диапазон сопротивления, Ом

Рисунок 7а

Канал

(ние (Ом)

ожитель

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения__________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Ом» в окне прикладного программного обеспечения.__________________

Выполнить обнуление нажатием кнопки «Обнулить»____________________________

4 Старт/Стоп

Текущее значение (Он)

Зафиксировать показания канала, нажав кнопку «Запись» в окне прикладного программного обеспечения_______________________________

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п.БЗ.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, Ом» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б)______________

Установить с помощью декадных переключателей на магазине сопротивлений максимальную для диапазона величину сопротивления «20Ом»

ЗАПИСЬ               II

, гц

Л. • •       а «.'• rf.l

Тип сигнала Частота Заданное Иэиаренно<

значение эмвчвимв

1 Г12

DC

19,6364

- F U

' -.Ai t

six

Ю       [1

. Fh

C’C

ill              1

19,6387

16

Занести значение «20Ом» в поле «Заданное значение (Ом)» главного окна программного обеспечения

Заданное значение(Ом)

20|

Выполнить п.п. 9 -10 и 12 -13 настоящей таблицы_____________________________

Убедится, что полученное значение погрешности не превышает допустимых пределов (1% для 20Ом или 20±0,20м)____________________________________

Если условие п.17 не выполняется, провести калибровку канала в данном диапазоне согласно таблице 16__________________________

Установить на магазине сопротивлений величину, соответствующую контрольной точке диапазона «20Ом» (см. таблицу 14 столбец (3) точки №№1-7). Занести значение контрольной точки в поле «Заданное значение (Ом)» главного окна программного обеспечения_______________________________

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения__________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Ом» в окне прикладного программного обеспечения.__________________

Если значение в поле «Текущее значение, Ом» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения_______________________________

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п.БЗ.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, Ом» в окне прикладного программного обеспечения

Заданное значение (Ом)

Текущее значение (Ом)

ЗАПИСЬ

I|n« Канал

-.....

Тип сигнала Частота Заданное Иаиаремш

{ 1 Ц      ЗНвЧСПгЯ JTMI4UI 1>Ш

1 FlU^-CU

IDC

fl!

1         19.6X4

. Fl-f .И)

<DC

Л          1 V/J'A.

3

jcc

;D

il         19.6X7___

и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б), пользователем предварительно заполнены поле «Заданное значение, Ом»,

параметры погрешности будут рассчитаны автоматически

Если были

Полученное значение абсолютной/относительной погрешности не должно превышать допустимое значения, указанное для данной контрольной точки в таблице 14 (столбец 4)

25

Выполнить п.п. 19-24 для всех контрольных точек диапазона «20Ом»

[250 g0 Собрать

Выбрать из выпадающего списка «Диапазон сопротивления, Ом» в окне прикладного программного обеспечения значение «2500м»

Диапазон сопротивления, Ом

27

Выполнить п.п. 8-13 настоящей таблицы (обнуление канала)______________

Установить с помощью декадных переключателей на магазине сопротивлений максимальную для диапазона величину сопротивления «2500м»____________

Занести значение «2500м» в поле «Заданное значение (Ом)» главного окна программного обеспечения

Заданное значение(Ом)

250

30

34

Выполнить п.п. 9-10 и 12-13 настоящей таблицы_______________________________

Убедится, что полученное значение погрешности не превышает допустимых пределов (2% для 2500м или 250±5Ом)__________________________________

Если условие п.31 не выполняется, провести калибровку канала в данном диапазоне согласно таблице 16__________________________

Установить на магазине сопротивлений величину соответствующую контрольной точке диапазона «2500м» (см. таблицу 14 точки №№8-12). Занести значение контрольной точки в поле «Заданное значение (Ом)» главного окна программного обеспечения_____________

Выполнить п.п. 20 - 24 настоящей таблицы

Выполнить п.п. 33 - 34 настоящей таблицы для всех контрольных точек диапазона «2500м»

Заданное значение(Ом)

250

36

После выполнения всех измерений для текущего    канала    сохранить    таблицу

измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

Сохранить ••• таблицу

37

Подключить модуль к магазину сопротивлений согласно рисунку 76 (щупы L2 и L3). Для подключения использовать кабель измерения трехфазного напряжения из комплекта модуля

Рисунок 76

38

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений сопротивления «R23»

5

39

Выполнить п.п. 7-36 настоящей таблицы

40

Подключить модуль к магазину сопротивлений |           Рисунок 7в

№ п/п

Операция

Примечание

согласно рисунку 7в (щупы L1 и L3). Для подключения использовать кабель измерения трехфазного напряжения из комплекта модуля

41

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений сопротивления «R13»

42

Выполнить п.п. 7-36 настоящей таблицы

Таблица 16 - Общий

калибровки канала

№ п/п

Операция

Примечание

1

Выполнить п.п. 1-4 таблицы 15 (подготовка модуля)

Подключить модуль к магазину сопротивлений согласно рисунку 7а, 76 или 7в в зависимости от выбранного канала измерений сопротивления. Для подключения использовать кабель измерения трехфазного напряжения из комплекта модуля Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения необходимый канал измерений сопротивления «R12», «R23» или «R13»

Выбрать из выпадающего списка «Диапазон сопротивления, Ом» в окне прикладного программного обеспечения значение «20Ом»

Диапазон сопротивления,

Рисунок 7а, 76 или 7в

Канал

Ьжитель

Спйпятк1250

Установить все декадные переключатели магазина сопротивлений в позицию «0» Запустить режим отображения текущего значения сигнала, нажав кнопку   «Старт» в

панели инструментов главного окна программного обеспечения____________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, Ом» в окне прикладного программного обеспечения

Нажать кнопку «Обнулить»

Проконтролировать значение измеряемой величины в поле «Текущее значение, Ом» в окне прикладного программного обеспечения. Убедится, что процедура обнуление прошла успешно, показания должны соответствовать значениям (0±0,05)0м

Старт/Стоп

Текущее значение (Ом)

Обнулить

Текущее значение (Ом)

Установить с помощью декадных переключателей на магазине сопротивлений максимальную для диапазона величину сопротивления «20Ом»

Занести значение «20Ом» в поле «Заданное значение (Ом)» главного окна программного обеспечения

Заданное значение(Ом)

20|

п/п

14

15

16

17

Выполнить п.п. 6 и 7 настоящей таблицы

Нажать кнопку «Калибровка»

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, Ом» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения________

Выбрать из выпадающего списка «Диапазон сопротивления, Ом» в окне прикладного программного обеспечения значение «2500м»

Текущее значение (Ом)

250

|20 Собрать EW

Диапазон сопротивления, Ом

Установить все декадные переключатели магазина сопротивлений в позицию «0» Выполнить п.п. 6 и 7 настоящей таблицы

18

Текущее значение (Ом)

19

20

21

22

23

24

25

Нажать кнопку «Обнулить»

Проконтролировать значение измеряемой величины в поле «Текущее значение, Ом» в окне прикладного программного обеспечения. Убедится, что процедура обнуление прошла успешно, показания должны соответствовать значениям (0±0,5)Ом_________________________

Установить с помощью декадных переключателей на магазине сопротивлений максимальную для диапазона величину сопротивления «2500м»____________

Занести значение «2500м» в поле «Заданное значение (Ом)» главного окна программного обеспечения_________________________________

Выполнить п.п. 6 и 7 настоящей таблицы

Нажать кнопку «Калибровка»

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, Ом» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения________

Выполнить поверку канала измерений сопротивления согласно таблице 15

Заданное значение(Ом)

250

Магазин сопротивлений

Магазин сопоотивлений

(а)

(б)

(в)

Рисунок 7 - Схема подключения модуля к магазину сопротивлений при определении погрешности измерений электрического сопротивления постоянному току

7.9 Определение пределов допускаемой основной относительной погрешности измерений рабочего коэффициента передачи тензометрических датчиков

Погрешность измерений рабочего коэффициента передачи тензометрических датчиков определять с помощью калибратора многофункционального 301 OR в качестве источника сигнала (в диапазоне ±15 мВ) и вольтметра универсального В7-54/2 для измерений напряжения питания имитатора мостовой схемы.

Погрешность измерений рабочего коэффициента передачи тензометрических датчиков определять в точках, указанных в таблице 17.

Таблица 17 - Контрольные точки для определения погрешности измерений рабочего коэффициента передачи тензометрических датчиков

№ п/п

Значения испытательного сигнала

Допускаемая относительная погрешность, %

мВ

Расчетный эталонный сигнал щ (мВ/В) (согласно выражения (7)), где Ub (В) -фактическое напряжение, измеренное вольтметром

1

0,15

-0,15

±0,15/UB

±(0,1+1-Ub)

2

0,5

-0,5

±0,5/Ub

±(0,1+0,3-Ub)

3

2

-2

±2/Ub

±(0,1+0,075-Ub)

4

4

-4

±4/Ub

±(0,1+0,0375-Ub)

5

6

-6

±6/Ub

±(0,1+0,025-Ub)

6

8

-8

±8/Ub

±(0,1+0,0188Ub)

7

9

-9

±9/Ub

±(0,l+0,0167-UB)

8

11

-11

±11/Ub

±(0,1+0,0136-Ub)

9

12

-12

±12/Ub

±(0,1+0,0125-Ub)

10

13

-13

±13/Ub

±(0,1+0,01 15-Ub)

11

15

-15

±15/Ub

±(0,1+0,01-Ub)

Расчетный эталонный сигнал щ в единицах мВ/B в контрольной точке определяется согласно выражению:

(7)

где Uk - значение сигнала, установленное на выходе калибратора, мВ (таблица 17 столбец (2));

Ub - фактическое значение напряжения питания мостовой схемы, измеренное вольтметром, В.

Выражения для определения относительного сигнала мВ/B каждой контрольной точки согласно выражения (7) представлены в столбце (3) таблицы 17.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений рабочего коэффициента передачи тензометрических датчиков, определенные по формуле:

ди=их Ц0.100о             (8)

и0

где их - значение сигнала, измеренное модулем, мВ/В;

Uo - значение сигнала, установленное на выходе эталонного прибора (см. выражение (7)), мВ/В;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Общая схема подключения модуля к калибратору при определении погрешности измерений рабочего коэффициента передачи тензометрических датчиков представлена на рисунке 8.

Определение погрешности измерений коэффициента передачи тензометрических датчиков осуществляется в порядке, представленном в таблице 18.

Калибратор

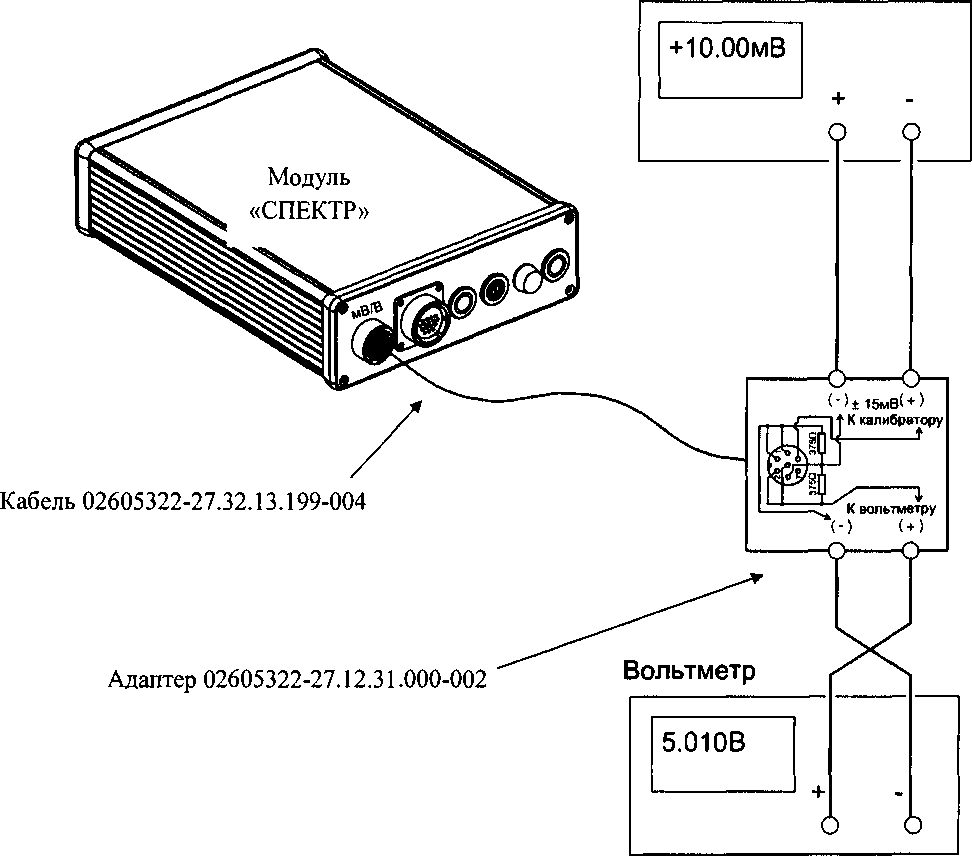

Рисунок 8 - Схема подключения модуля к средствам поверки при определении погрешности измерений рабочего коэффициента передачи тензометрических датчиков

Таблица 18 - Общий порядок определения погрешности измерений рабочего коэффициента передачи тензометрических датчиков

№ |

п/п |

Операция

Примечание

1

Выполнить подготовку модуля согласно раздела 6 настоящей методики

Подключить кабель разъему «мВ/В» разъемом.

Подключить кабель адаптеру

соответствующим разъемом.

02605322-27.32.13.199-004 к

02605322-27.12.31.000-002

02605322-27.32.13.199-004 к

модуля соответствующим

Подключить вольтметр и калибратор к соответствующим гнездам адаптера 02605322-27.12.31.000-002 для поверки канала измерений сигнала мВ/В (рисунок 8).________________________

Запустить программное обеспечение для метрологической поверки двойным щелчком указателя-мыши по ярлыку программного обеспечения на рабочем столе операционной системы Windows. Убедиться, что открылось главное окно программного обеспечения (рисунок Б.1 Приложения Б)____________________________

Установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем сбора данных. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

Рисунок 8

Подключиться

Убедиться, что показания вольтметра находятся в пределах - от^М^Вдо^^ОВ.

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений сигнала мВ/B «М»

ыбеоите кама/

Канал

?щение

житель

Установить на выходе калибратора величину выходного сигнала, равную «ОмВ». Запустить режим отображения текущего значения сигнала, нажав кнопку инструментов главного обеспечения____________

«Старт» в панели окна программного

Старт/Стоп

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, мВ/В» в окне прикладного программного обеспечения.___________________________________

Выполнить обнуление нажатием кнопки «Обнулить»

Проконтролировать значение измеряемой величины в поле «Текущее значение, мВ/В» в окне прикладного программного обеспечения. Убедится, что процедура обнуление прошла успешно, показания должны соответствовать значениям (0±0,0005)мВ/В

п/п

Операция

Примечание

Занести значение контрольной точки №11 «+15мВ» таблицы 17 в поле «Заданное значение, мВ/В» главного окна программы, для чего рассчитать значение относительного сигнала, приведенного к фактическому напряжению питания согласно выражению (7). Например, при зафиксированном по показаниям вольтметра напряжении питании «+5,0480В», значение относительного сигнала будет равно:

и(мВ / В) =          = 2,9715 {мВ / В)

5,048(B)

Занести полученное значение относительного сигнала в поле «Заданное значение, мВ/В» главного овна программы

данное значение (мВ/В)

2,0112|

14

Установить на выходе калибратора величину выход!

юго сигнала, равную «+15мВ»

15

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения

^4^ Старт/Стоп

Текущее значение ( мВ/В)

20

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, мВ/В» в окне прикладного программного обеспечения.____________________________________

Если значение в поле «Текущее значение, мВ/В» соответствует         установленной         на

калибраторе/имитаторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения___________________________________

ЗАПИСЬ

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п.Б.3.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, мВ/В» в окне прикладного программного обеспечения и в таблице измеренных значений (см. поз.З рисунка Б.1 Приложения Б). Если пользователем предварительно были заполнены поле «Заданное значение, мВ/В», параметры погрешности будут рассчитаны автоматически______________________

Убедится, что полученное значение погрешности не превышает допустимых пределов (см. таблицу 17 столбец (4))___________

Если условие п.19 не выполняется, провести калибровку канала согласно таблице 19 Установить величину эталонного сигнала, соответствующую контрольной точке таблицы 17. Рассчитать значение относительного сигнала, приведенного к фактическому напряжению питания согласно выражению (7) и п.13 настоящей таблицы. Занести значение контрольной точки в

№ Канал

Тип сигнала Частота Заданное И

1

,Гц

значение з^

М(мВ/В)

DC        |0

И,0217

MimB/B)

DC         !0

3,0163 ш

М(мВ/В)

DC       Ю

(2,0109   U,:

2,0112|

зданное значение (мВ/В)

№ п/п

Операция

Примечание

поле «Заданное значение, мВ/B» главного окна программы.

22

Выполнить п.п. 15-19 настоящей таблицы

23

Выполнить п.п. 21-22 для всех контрольных точек таблицы 17 (столбец (2))

24

После выполнения всех измерений для текущего канала сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

х; Сохранить таблицу

Таблица 19 - Общий порядок проведения калибровки канала измерений рабочего коэффициента передачи тензометрических датчиков

п/п

1

Операция

Примечание

Выполнить п.п. 1-6 таблицы 18 (подготовка модуля)

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений сигнала мВ/B «М»

Канал

выберите кана.г|

В

а ь

Смещение

1с2

1сЗ

Множитель

М               I

R12

- в

Установить на выходе калибратора величину выходного сигнала, равную «ОмВ»

Запустить режим отображения текущего значения сигнала, нажав кнопку инструментов главного обеспечения_____________

«Старт» в панели окна программного

Старт/Стоп

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, мВ/B» в окне прикладного программного обеспечения

Нажать кнопку «Обнулить»

Текущее значение (мВ/Е)

Обнулить

Проконтролировать значение измеряемой величины в поле «Текущее значение, мВ/B» в окне прикладного программного обеспечения. Убедится, что процедура обнуление прошла успешно, показания должны соответствовать значениям (0±0,0005)мВ/В Установить на калибраторе максимальную величину выходного сигнала «+15мВ» согласно таблице 17. Рассчитать (согласно выражению - строка 11 столбец 3 таблицы 17) и занести значение контрольной точки в поле «Заданное значение, мВ/B» главного окна

2,0112|

данное значение (мВ/В)

программы.

9

Выполнить п.п. 4 н 5 настоящей таблицы

10

Нажать кнопку «Калибровка»

|" Калибровка |

И

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, мВ/В» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения

|| Текущее значение (мБ/В)

12

Выполнить поверку канала измерений сигнала мВ/B согласно таблице 18

  • 7.10 Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом

Относительную погрешность измерений силы тока преобразователями, встроенными в блок управления, определять при наличии блока управления в комплекте поставки модуля. В формуляре модуля в разделе «Комплектность» должна быть запись о наличии блока управления в комплекте поставки.

Относительную погрешность измерений силы тока определять с помощью калибратора многофункционального 3010R, амперметра Д5100, трансформатора тока ИТТ-ЗООО.5, регулируемого источника тока РИТ-5000 (или аналогичного).

Относительную погрешность измерений силы тока определять в точках, указанных в таблице 20.

Таблица 20 - Контрольные точки определения погрешности измерений силы тока

№ п/п

Частота сигнала,

Гц

Диапазон силы тока программного обеспечения, А

Разъем подключения

Значения испытательного сигнала (для переменного тока - действующие значения), А

Допускаемая относительная погрешность, %

1

0,5

-0,5

±4,5

2

1

-1

±3

3

20

«2,6кВт»

2,5

-2,5

±1,3

4

5

-5

±0,9

5

0

10

-10

±0,7

6

1

-1

±10,5

7

5

-5

±2,5

8

200

«11кВт»

10

-10

±1,5

9

15

-15

±1,16

10

20

-20

±1,0

И

0,2

15

±6,21

12

0,7

±3,35

13

20

«2,6кВт»

1,8

±1,61

14

3,5

±1,07

15

ел

7

±0,79

16

Эи

7

±1,92

17

14

±1,21

18

200

«11кВт»

21

±0,98

19

28

±0,86

20

35

±0,79

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности измерений силы тока, определенные по формуле:

8и = -100%              (9)

Л

где 1х - сила тока, измеренная модулем, А;

1о - сила тока на выходе эталонного прибора, А

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Общие схемы подключения блока управления электроприводом к средствам поверки при определении погрешности измерений силы тока представлены на рисунках 11, 12 и 13.

Определение погрешности измерений силы тока осуществляется в порядке, представленном в таблице 21.

Таблица 21  - Общий порядок определения погрешности измерений силы тока

преобразователями, встроенными в блок управления электроприводом_______________________

Операция

Примечание

Выполнить подготовку модуля согласно разделу 6 настоящей методики

Подключить кабель сопряжения модуля и блока

управления 02605322-27.32.13.199-005 к разъему на панели модуля

Подключить кабель сопряжения модуля и блока

управления 02605322-27.32.13.199-005 к разъему на панели блока управления

Проверить взведение автоматического выключателя блока управления и состояние

кнопки аварийного останова. Если автоматический выключатель не взведен, верхняя грань кнопочного выключателя располагается на расстоянии 1+2 мм от отверстия «Автоматический выключатель», находящегося на панели напротив него. Для взведения

автоматического выключателя необходимо с помощью отвертки соответствующего диаметра нажать кнопочный выключатель (рисунок 9). Если нажата кнопка аварийного останова (рисунок 10), возврат в исходное состояние после нажатия осуществляется

поворотом головки кнопочного выключателя по часовой стрелке.

Подключить блок управления к средствам поверки в соответствии с рисунком 11 с помощью жгута для поверки преобразователей силы тока 02605322-

Рисунок 11,

РАЗЪЕМ «2.6кВт»

Калибровке

СПЕКТР

Подключиться

27.32.13.199-006___________________________________

Запустить программное обеспечение для метрологической поверки двойным щелчком указателя-мыши по ярлыку программного обеспечения на рабочем столе операционной системы Windows. Убедиться, что открылось главное окно программного обеспечения (рисунок Б.1 Приложения Б)_____________________________

Установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем сбора данных. Убедится, что отсутствуют сообщения об ошибках в ходе

соединения

Выполнить коммутацию «вход - выход» блока управления нажатием кнопки «Собрать схему». Убедиться на слух, что сработал контактор в блоке управления

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «Ш»

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

нала (Гц)

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «20А»_______________

Занести значение контрольной точки №5 «+10А» диапазона таблицы 20 в поле «Заданное значение, (А)» главного окна программного обеспечения

Предел тока W

Собрать схему

Канал

Смещение (Ом)

Множитель

Режим

Заданное значение (А)

14

Установить на выходе калибратора величину выходного сигнала, соответствующую выбранной контрольной точке «+10А»_______________________________________

Запустить режим отображения текущего значения сигнала, нажав кнопку инструментов главного обеспечения

«Старт» в панели окна программного

Старт/Стоп

15

16

17

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения.

Если значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения______________________

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение см. п. Б3.17 Приложения Б) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, А» в окне прикладного программного обеспечения и в таблице измеренных значений. Если пользователем предварительно были заполнены поле «Заданное значение, А» (поз.З рисунка Б.1 Приложения Б), параметры погрешности будут рассчитаны

Текущее значение (А)

ЗАПИСЬ

автоматически

18

T9

Убедится, что полученное значение погрешности не превышает допустимых пределов (см. столбец (6) таблицы 20)

Если условие п.18 не выполняется, провести калибровку канала согласно таблице 22

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «2.6кВт, 0Гц». Занести значение контрольной точки

Заданное

значение (А)

21

в поле «Заданное значение, А» главного окна программы

Выполнить п.п.14 -18 настоящей таблицы

Выполнить п.п.20 - 21 для всех контрольных точек диапазона «20А, 0Гц»

Выбрать тип сигнала «АС» из выпадающего списка «Режим», соответствующий контрольной точке диапазона______________________________________

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона

  • 24 | «2.6кВт, 50Гц» таблицы 20. Занести значение

контрольной точки в поле «Заданное значение, В» I главного окна программы________________________

  • 25 Выполнить п.п. 14 - 18 настоящей таблицы________

  • 26 I Выполнить п.п. 24 - 25 для всех контрольных точекдиапазонал^бкВт^ОГц»

Выбрать из выпадающего списка «Канал» в окне

  • 27 прикладного программного обеспечения канал измерений силы тока «И2»

281Выполнить п.п. 10 - 26 настоящей таблицы для канала

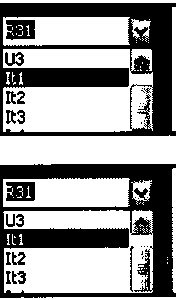

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «ИЗ»

Заданное значение(Aj

Канал

В

Смещение (Он)

,из

м

Множитель

It2

It3

fl

«П2»

Канал

SSI

я

Смещение (Ом)

из

A

Множитель

It2

It3

J

30

Выполнить п.п. 10 - 26 настоящей таблицы для канала «ИЗ»

После выполнения всех измерений сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна______________________

Подключить блок управления к средствам поверки в соответствии с рисунком 12 с помощью жгута для поверки преобразователей силы тока 02605322-27.32.13.199-006

Сохранить таблицу

Рисунок 12, РАЗЪЕМ «11 кВт»

Выполнить п.п.6 - 8 при необходимости (если был произведен выход из программного обеспечения)

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «Ш»

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»______________

Занести значение контрольной точки №10 «+20А» диапазона «11кВт, 0Гц» таблицы 20 в поле

нала(Гц)

Заданное значение(А)

30|

№ п/п

Операция

Примечание

«Заданное значение, (А)» главного окна программного обеспечения

Установить на выходе калибратора величину выходного сигнала, соответствующую выбранной контрольной точке «+20А»

39

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения____________________________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Если значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения______________________

По окончанию записи (длительность записи по умолчанию -  5 секунд; пользователь может

изменить значение) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, А» в окне прикладного программного обеспечения и в таблице измеренных значений. Если пользователем предварительно были заполнены поле «Заданное значение, А», параметры погрешности будут рассчитаны автоматически

Старт/Стоп

Текущее значение (А)

ЗАПИСЬ

...................-.................... ...........

N9.Канал Тип сигнала Частота. Заданное Пиаренное ' знвмонмс

I 1 < А П

h

|kl

ю

р

I b А [

.0

J2

44

46

47

48

49

50

51

Убедится, что полученное значение погрешности не превышает допустимых пределов (см. столбец (6) таблицы 20)

Если условие п.43 не выполняется, провести калибровку канала согласно таблице 22 Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «11кВт, 0Гц». Занести значение контрольной точки в поле «Заданное значение, А» главного окна программы_________________________________

Выполнить п.п.39 - 43 настоящей таблицы

Выполнить п.п.45 - 46 для всех

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «И2»

Заданное значение (А)

зо|

точек диапазона «11кВт, 0Гц»

Канал

Ж!

Смещение (Ом)

iti

Множитель

It2

It3

Выполнить п.п.35 - 47 настоящей таблицы для канала «И2»

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «КЗ»

Выполнить п.п.35 - 47 настоящей таблицы для канала «ИЗ»

После выполнения всех измерений сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели

х; Сохранить таблицу

№ п/п

53

инструментов главного окна______________________

Подключить блок управления к средствам поверки в соответствии с рисунком 13 с помощью жгута для поверки преобразователей силы тока 02605322-27.32.13.199-006

Рисунок 13, РАЗЪЕМ «11кВт»

54

Выполнить п.п.6 - 8 при необходимости (если был произведен выход из программного

55

обеспечения)

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «И1»

56

57

58

Выбрать тип сигнала «АС» из выпадающего списка «Режим»

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А»______________

Установить величину эталонного сигнала, соответствующую контрольной точке диапазона «11кВт, 50Гц». Занести значение контрольной точки в поле «Заданное значение, А» главного окна

64

программы_________________________________

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения____________________________________

Предварительно проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения.

Если значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине, зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения______________________

По окончанию записи (длительность записи по умолчанию - 5 секунд; пользователь может изменить значение) убедиться, что зафиксированное значение появилось в поле «Измеренное значение, А» в окне прикладного программного обеспечения и в таблице измеренных значений. Если пользователем предварительно были заполнены поле «Заданное значение, А», параметры погрешности будут рассчитаны автоматически_____

Убедится, что полученное значение погрешности не превышает допустимых пределов (см, столбец (6) таблицы 20)______________________________________________________

Выполнить п.п.58 - 63 для всех контрольных точек диапазона «11кВт, 50Гц»_______

Текущее значение (А)

ЗАПИСЬ

.            .а-

№ K«wi Thick нала Частота Задание Юмареиное

ЭНДМвНИ® знвчвмио

1    1. 1 ■ А ■ 0 “

Ю

. hl'A/DC

н

3

ilj

Операция

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «И2»

66

Выполнить п.п.56 - 64 настоящей таблицы для канала «И2»

Выбрать из выпадающего списка «Канал» в окне прикладного программного обеспечения канал измерений силы тока «ИЗ»

Примечание

Канал

Смещение (Ом)

Множитель

Канал

Смещение (Ом)

68

Выполнить п.п.56 - 64 настоящей таблицы для канала «ИЗ»

После выполнения всех измерений сохранить таблицу измеренных значений в формате Excel нажатием кнопки «Сохранить таблицу» в панели инструментов главного окна

х: Сохранить таблицу

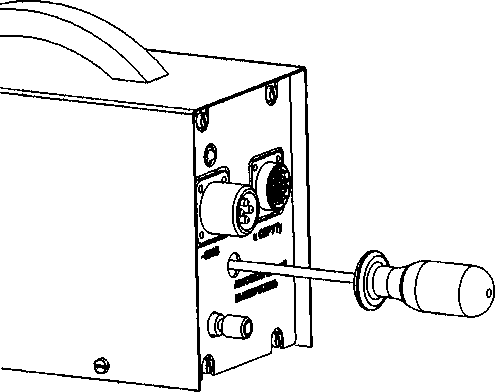

Рисунок 9 - Взведение автоматического выключателя блока управления

Кнопочный выключатель аварийного останова электропривода

Рисунок 10 - Кнопочный выключатель аварийного останова электропривода

Таблица 22 - Общий порядок проведения калибровки канала измерений силы тока блока

[равления

№ п/п

Операция

Примечание

1

Выполнить подготовку модуля согласно п.5 настоящей методики

2

Выполнить п.п.2 - 4 таблицы 21

3

Подключить блок управления к средствам поверки в соответствии с рисунком 11 или 12 оборудования с помощью жгута для поверки преобразователей    силы    тока   02605322-

27.32.13.199-006

Рисунок

Рисунок

11 -

12-

РАЗЪЕМ «2.6кВт» РАЗЪЕМ «11кВт»

4

Запустить программное обеспечение для метрологической поверки двойным щелчком указателя-мыши по ярлыку программного обеспечения на рабочем столе операционной системы Windows. Убедиться, что открылось главное окно программного обеспечения

5

Установить связь с модулем сбора данных нажатием кнопки «Подключиться» в левом верхнем углу главного окна программного обеспечения. Убедиться, что на экране появилось окно ожидания соединения с модулем сбора данных. Убедится, что отсутствуют сообщения об ошибках в ходе соединения

Р

и*

Подключиться

Выполнить коммутацию «вход - выход» блока управления нажатием кнопки «Собрать схему». Убедиться на слух, что сработал контактор в блоке управления

6

7

Выбрать из выпадающего списка «Канал» в окне прикладного    программного    обеспечения

необходимый канал измерений силы тока «Itl», «П2» или «ПЗ»

Канал

Смещение (Ом)

Множитель

|Ш1

llt2

■lt3

ivjBI

4II

8

Выбрать тип сигнала «DC» из выпадающего списка «Режим»

Цз

Ё1 п

9

Выбрать из выпадающего списка «Предел тока» в окне прикладного программного обеспечения предел измерений силы тока «200А», если выбрана схема рисунка 12, и предел измерений «20А», если выбрана схема рисунка 11

TC’Kd

зоеа (П

Изо

10

Запустить режим отображения текущего значения сигнала, нажав кнопку «Старт» в панели инструментов главного окна программного обеспечения

Старт/Стоп

Предварительно проконтролировать значение

11

измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения.

■■Теку

щее значение (А)

12

Выполнить обнуление нажатием кнопки «Обнулить». На выходе калибратора/источника

Операция
Примечание

тока сила тока должна быть равна ___________

Проконтролировать значение измеряемой величины в поле «Текущее значение, А» в окне прикладного программного обеспечения. Убедится, что процедура обнуления прошла успешно, текущее значение должно составлять (0±0,025)А_____________________________________

Занести значение «+20А» для диапазона «11кВт» (рисунок 12) или значение «+10А» для диапазона «2.6кВт» (рисунок 11) в поле «Заданное значение, (А)» главного окна программного обеспечения__________________________________

Установить на выходе калибратора величину выходного сигнала, соответствующую выбранной контрольной точке п.14

Текущее значение (А)

Заданное значение (А)

зо|

16 Выполнить п.п. 10 и 11 настоящей таблицы

17 Нажать кнопку «Калибровка»

Убедится, что процедура калибровки прошла успешно, значение в поле «Текущее значение, А» соответствует установленной на калибраторе величине; зафиксировать показания выбранного канала, нажав кнопку «Запись» в окне прикладного программного обеспечения________

Текущее значение (А)

19 | Выполнить поверку выбранного канала измерений силы тока согласно таблице 21

Калибратор
20.000 А

Кабель 02605322-

27.32.13.199-005

Жгут 02605322-

27.32.13.199-006

Рисунок 11 - Схема подключения блока управления к средствам поверки при определении погрешности измерений силы постоянного/переменного тока преобразователями для диапазона мощности «2,6кВт»

Модуль «СПЕКТР»

Рисунок 12 - Схема подключения блока управления к средствам поверки при определении погрешности измерений силы постоянного тока преобразователями для диапазона мощности «11кВт»

Кабель 02605322-

27.32.13.199-005

Источник тока РИТ-5000

Q Ток О

Модуль «СПЕКТР»

Жгут 02605322-

27.32.13.199-006

Трансформатор тока

ИТТ-3000.5

Амперметр Д5100

Рисунок 13 - Схема подключения блока управления к средствам поверки при определении погрешности измерений силы переменного тока преобразователями для диапазона мощности «11кВт» (до 35А переменного тока 50 Гц)

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки в формуляр прибора наносится знак поверки, и (или) выдается свидетельство о поверке. По запросу владельца может выдаваться протокол поверки. Форма протокола приведена в Приложении В.

При отрицательных результатах поверки применению, знак предыдущей поверки гасится, выдается извещение о непригодности.

прибор не допускается к дальнейшему свидетельство о поверке аннулируется и

Инженер отдела испытаний

ООО «ИЦРМ»

Е.С. Устинова

ПРИЛОЖЕНИЕ А (обязательное)

Рекомендуемые параметры рамок для определения погрешности измерений силы тока токоизмерительными клещами

126

120 ,

ь-

I

3

Рисунок А1 - Рамка из 20 витков

Намоточные данные:

Провод ПЭТВ2 01мм

Обозначить:

  • •  «верх» катушки;

  • •  число витков - точно.

Выводы катушки - проводом ПЭВ2 01мм, L = 300мм. На концы надеть бирки с надписями «1вх» и «1вых».

Рисунок А2 - Рамка из 50 витков

Намоточные данные:

Провод ПЭТВ2 01мм

Обозначить:

  • •  «верх» катушки;

  • •  число витков - точно.

Выводы катушки - проводом ПЭВ2 01мм, L = 300мм.

На концы надеть бирки с надписями «1вх» и «1вых».

ПРИЛОЖЕНИЕ Б (обязательное)

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ОСНОВНЫХ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Б.1 Элементы главного окна

Запуск программного обеспечение для метрологической поверки осуществляется двойным щелчком указателя-мыши по ярлыку «Калибровка СПЕКТР» ИаЯИпрограммного обеспечения на рабочем столе операционной системы Windows. После запуска программного обеспечения на экране открывается главное окно, представленное на рисунке Б.1. Главное окно включает следующие элементы:

  • 1     Панель инструментов (поз. 1 рисунка Б.1);

  • 2     Панель графиков (поз.2 рисунка Б.1);

  • 3     Таблица измерений (поз. 3 рисунка Б.1);

  • 4     Панель настройки измерений (поз.4 рисунка Б.1);

  • 5     Панель индикаторов (поз.5 рисунка Б. 1);

  • 6     Строка идентификации подключенного устройства (поз.6 рисунка Б.1).

Б.2 Элементы панели инструментов

Элементы панели инструментов (поз.1 рисунка 1) представлены в таблице 1.

Таблица Б.1- Элементы панели управления главного окна

Подключиться

Команда запуска инициализации модуля программным обеспечением

Старт / Стоп

Команда запуска/останова опроса выбранного канала измерений. Во время опроса канала меняет свое состояние на [(6^) Старт / Стоп |

х; Сохранить ••• таблицу

Команда экспорта текущей таблицы измерений в формат Microsoft Excel

Б.З Элементы панели «Настройка измерения»

Б3.1 Выпадающий список «Предел тока (А)»

Устанавливаемый пользователем предел измерений силы тока.

Б3.2 Выпадающий список «Частота опроса (Гц)»

Устанавливаемое пользователем значение частоты опроса (Гц - число измерений в секунду) выбранного канала измерений. По умолчанию - 10 тыс. изм/сек. Следует учитывать, что увеличение частоты опроса позволяет выполнять измерения с большей подробностью, однако приводит к значительному увеличению ресурсов компьютера.

БЗ.З Выпадающий список «Схема измерения»

Устанавливаемый пользователем тип схемы измерений трех фазного напряжения и трехфазной активной мощности - трехпроводная или четырехпроводная.

Б3.4 Выпадающий список «Диапазон сопротивления, Ом»

Устанавливаемый пользователем диапазон измерений электрического сопротивления постоянному току - 20Ом или 2500м.

Б3.5 Команда «Собрать схему»

Команда осуществляет замыкание прямого (нереверсивного) контактора мобильного блока управления. Используется при определении метрологических характеристик каналов Itl, It2 и It3 мобильного блока управления.

Б3.6 Выпадающий список «Канал»

Устанавливаемый пользователем необходимый канал измерений из перечня доступных каналов. Наименования и обозначения доступных каналов представлены в таблице Б.2.

Б3.7 Поля ввода «Смещение» и «Множитель»

Устанавливаемые пользователем с помощью клавиатуры значения корректирующих параметров для текущего канала измерения: смещение нуля и множитель для коэффициента усиления. Поля активны только в режиме измерений «DC».

Пользователь может вручную изменять данные параметры с целью корректировки передаточной характеристики измерительного канала.

Для каждого измерительного канала коррекция исходных данных a(t) в единицах измерения физической величины (А, В, Ом, мВ/B) осуществляется согласно выражению:

A(t) ="Мноукителъ"х a(t)+"Смещениё, (Б.1)

где A(t) - скорректированные значения данных измерений текущего канала в единицах измерения физической величины (А, В, Ом, мВ/В).

Следует помнить, что ввод неверных значений корректирующих параметров приведет к неверным выходным данным измерительного канала. Рекомендуется хранить резервную копию Файла конфигураций.

Частота сигнала (Гц;

-ИЗМЕРЕНИЕ'

Абе. погрешность (В)

изданное значение (Б}

Предельно? отклонение (В)

lOOOO

4-проводная

НАСТРОЙКА ИЗ МЕРЕН

прения

пр .угнЕления

Множитель

н. погрешность

о. ф.Щф

Измеренное значение (В)

Режим

|0,1035

■ ■■

уГ

koi 15

1л|-

[ос        хВ

[too

LM®

1

№ Каш

№1

О

Комментарий

СПЕКТР-01 Зав.№001 Версия ПО vl.1

Рисунок Б.1 - Главное окно прикладного программного обеспечения

Таблица Б.2 - Перечень доступных пользователю аналоговых измерительных каналов

Обозначение

Наименование

U1

Канал измерения трехфазного напряжения, фаза L1

U2

Канал измерения трехфазного напряжения, фаза L2

из

Канал измерения трехфазного напряжения, фаза L3

Itl

Канал измерения силы тока внешними преобразователями блока управления, фазаЫ

It2

Канал измерения силы тока внешними преобразователями блока управления, фаза L2

It2

Канал измерения силы тока внешними преобразователями блока управления, фаза L3

Icl

Канал измерения силы тока токоизмерительными клещами, фаза L1

Ic2

Канал измерения силы тока токоизмерительными клещами, фаза L2

Ic3

Канал измерения силы тока токоизмерительными клещами, фаза L3

M

Канал измерения тензосигнала в единицах мВ/В

R12

Канал измерения электрического сопротивления постоянному току между фазами L1 и L2

R23

Канал измерения электрического сопротивления постоянному току между фазами L2 и L3

R13

Канал измерения электрического сопротивления постоянному току между фазами L1 и L3

Pc

Канал измерения трехфазной мощности. Сила тока измеряется токоизмерительными клещами

Pt

Канал измерения трехфазной мощности. Сила тока измеряется внешними преобразователями блока управления

Б3.8 Выпадающий список «Режим»

Устанавливаемый пользователем тип измеряемого сигнала (применительно к электрическим величинам: сила тока и напряжение): «DC» - сигнал постоянного тока; «АС» -сигнал переменного тока (отображение среднеквадратичных значений измеряемых параметров). Для всех каналов, кроме каналов измерений силы тока и трехфазного напряжения, тип «АС» не может быть установлен.

Б3.9 Поле ввода «Частота сигнала (Гц)»

Устанавливаемое пользователем с помощью клавиатуры или кнопок «Больше»/ «Меньше» значение текущей частоты эталонного сигнала (применительно к электрическим величинам). Значение используется как справочная величина только для формирования таблицы измерений.

Б3.10 Поле ввода «Заданное значение»

Устанавливаемое пользователем с помощью клавиатуры или кнопок «Больше»/ «Меньше» текущее значение эталонного сигнала. Значение используется только для автоматического расчета метрологических характеристик (абсолютной, относительной погрешностей) исследуемого канала измерений.

Б3.11 Поле ввода «Предельное отклонение»

Устанавливаемое пользователем значение предельного отклонения (абсолютное значение) для контрольной точки. Отображается на графике в виде ограничивающих горизонтальных линий зеленого цвета (поля допуска). Используется для визуального контроля соответствия измеренного значения полям допуска контрольной точки.

Б3.12 Поле ввода «Комментарий»

Поле для ввода пользователем текстовой служебной информации, которая будет записана в соответствующей ячейке протокола.

Б3.13 Цифровой индикатор «Текущее значение»

Индикатор текущего значения измеряемой величины. Используется для предварительного контроля соответствия измеряемой величины и эталонного сигнала.

Б3.14 Цифровой индикатор «Абс. погрешность»

Индикатор абсолютной погрешности измерений для данной контрольной точки. Погрешность вычисляется автоматически, если введено значение в поле «Заданное значение».

Б3.15 Цифровой индикатор «Отн. погрешность»

Индикатор относительной погрешности измерений для данной контрольной точки. Погрешность вычисляется автоматически, если введено значение в поле «Заданное значение».

Б3.16 Цифровой индикатор «Измеренное значение»

Индикатор измеренного значения эталонного сигнала.

Б3.17 Команда «Запись»

Нажатием кнопки осуществляется запись значений измеряемой величины во временный файл с установленной частотой опроса. По окончании записи выполняется статистический расчет измеренных значений и расчет метрологических параметров для данной контрольной точки. Длительность записи, по умолчанию - 5 секунд. Пользователь

может изменять длительность записи путем ввода необходимого значения времени в поля обеспечения.

1 главного окна программного

«Время записи (сек): »

Бремя записи (сек,):

Б.4 Панель графиков

Панель графиков служит для отображения и обработки графических данных измерений. Основные элементы панели графиков представлены на рисунке Б.2.

Графики

Курсор

Оси графиков

Панель управления графиками

Легенда графиков

Рисунок Б.2 - Элементы панели графиков

Для управления отображением графической информации используются элементы панели управления графиками. Элементы панели управления графиками и их назначение представлены в таблице Б.З.

Таблица Б.З - Элементы панели управления графиками

Сброс масштаба. Размещает график таким образом, чтобы все его точки отображались на экране.

А

Уменьшение масштаба графика. Уменьшает масштаб графика по всем осям.

IB®

Увеличение масштаба графика. Увеличивает масштаб графика по всем осям.

Реж вид пом

КН01

им выборочного масштабирования. Когда этот режим активен, кнопка принимает [_' и становится возможным масштабировать произвольные области графиков с ощью секущей рамки (fe). Чтобы вернуться к обычному курсору, нажмите на яку повторно.

ч

Реж

кур< перс

им перемещения графиков. Когда этот режим активен, кнопка принимает вид

и становится возможным перемещение графиков с помощью захвата осей юром. При наведении на ось курсор принимает вид ФФ или 1. Включение режиме смещения графиков отключает режим масштабирования графиков.

Режим масштабирования графиков. Когда этот режим активен, кнопка принимает вид становится возможным масштабирование графиков с помощью захвата осей курсором. При наведении на ось курсор принимает вид 'О.

Режим отображения курсора. Кнопка разделена на две части: левую (1S)

и правую (t).

Левая часть кнопки изменяет режим отображения курсора (включен/отключен),

м» Т |

ЪгХУ и ПериодX правая - вызывает всплывающее меню режима курсора:   Периоду

Рисунок Б.З - Настройка соответствия курсора выбранному измерительному каналу

Чтобы задать соответствие курсора нужному измерительному каналу, необходимо с помощью мыши нажать на имя канала в легенде графиков. Текущему значению курсора соответствуют данные измерительного канала, выделенного в легенде желтым цветом. При этом цвет самого курсора будет соответствовать цвету канала в легенде. На рисунке Б.З курсору соответствует канал “МВО”.

Рисунок Б.4 - Режим курсора «XY»

В режиме «ХУ» (см. рисунок Б.4) курсор отображает значения в формате «значение абсцисс, значение ординат», соответствующие текущему положению курсора для выбранного измерительного канала.

Рисунок Б.5 - Режим курсора «Период X»

В режиме «Период X» (см. рисунок Б.5) курсор имеет две границы: левую и правую.

Отображаемое значение равно разнице между значениями правой и левой границ по оси абсцисс в секундах.

Рисунок Б.6 - Режим курсора «Период Y»

В режиме “Период Y” (см. рисунок Б.6) курсор имеет две границы: верхнюю и нижнюю. Отображаемое значение равно разнице между значениями верхней и нижней границ по оси ординат. Единицы измерения отображаемого значения соответствуют единицам измерения выбранного измерительного канала.

Положение курсора и его составных частей можно изменять, используя мышь. При наведении на перемещаемый элемент курсор мыши принимает вид “'0”. При этом установление курсора за пределы первой и последней точки выбранного графика невозможно.

ПРИЛОЖЕНИЕ В (Рекомендуемое)

ОБРАЗЕЦ ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ ПОВЕРКИ №____

Наименование устройства_________________________________________________

Дата поверки «____»________20____г.                   Номер прибора___________

  • 1. Условия поверки_____________________________________________________________

  • 2. Средства поверки_____________________________________________________________

  • 3. Внешний осмотр________________________________________________________

  • 5. Проверка сопротивления изоляции_____________________________________________

  • 6. Определение пределов допускаемой основной относительной погрешности измерений напряжения постоянного и переменного тока

Таблица В1

Частота сигнала, Гц

Заданное значение, В

Измеренное значение, В

Относительная погрешность, %

Пределы допускаемой погрешности, %

1

2

...

п

  • 7. Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока

Таблица В2

Частота сигнала, Гц

Заданное значение, А

Измеренное значение, А

Относительная погрешность, %

Пределы допускаемой погрешности, %

1

2

...

п

  • 8. Определение пределов допускаемой основной относительной погрешности измерений трехфазной активной мощности

Таблица ВЗ

Параметры сигнала

Заданное значение (эталонный счетчик), Вт

Измеренное значение, Вт

Относительная погрешность,

%

Пределы допускаемой погрешности, %

Фазовый угол, град

Сила тока, А

1

2

...

п

  • 9. Определение пределов допускаемой основной относительной погрешности измерений сопротивления постоянному току

Таблица В4

Заданное значение, Ом

Измеренное значение, Ом

Абсолютная погрешность, Ом

Относительная погрешность, %

Пределы допускаемой погрешности, %

1

2

...

п

  • 10. Определение пределов допускаемой основной относительной погрешности измерений рабочего коэффициента передачи тензометрических датчиков

Таблица В 5

Заданное значение, мВ/В

Измеренное значение, мВ/В

Относительная погрешность, %

Пределы допускаемой погрешности, %

1

2

...

п

  • 11. Определение пределов допускаемой основной относительной погрешности измерений силы постоянного и переменного тока первичными измерительными преобразователями, встроенными в блок управления электроприводом

Таблица В6

Частота сигнала, Гц

Заданное значение, А

Измеренное значение, А

Относительная погрешность, %

Предел допускаемой погрешности, %

1

2

...

п

  • 12. Результат_______________________________________________________________

  • 13. Вывод_____________________________________________________________________________

Поверитель________________ __________________________——

70

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
