Методика поверки «ГСОЕИ. Счётчики горячей и холодной воды "Саяны-Т"» (ИВКА.407323.004 МП)
ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ
(ФГУП "ВНИИМС")
53" 02
УТВЕРЖДАЮ
Руководитель ГЦИ СИ ФГУП "ВНИИМС"
В.Н. Яншин
2012 г.
Государственная система обеспечения единства измерений
Счетчики горячей и холодной воды «САЯНЫ-Т»
МЕТОДИКА ПОВЕРКИИВКА.407323.004 МП
Москва
ИВКА.407323.004 МП
Содержание
Настоящий документ распространяется на счетчики холодной и горячей воды «САЯ-НЫ-Т» и устанавливает методику первичной и периодических поверок.
Поверка счетчиков проводится:
-
• при выпуске из производства;
-
• после ремонта счетчика;
-
• в случае утраты документа (паспорта или свидетельства о поверке), подтверждающего факт поверки счетчика;
-
• периодически, по окончании межповерочного интервала.
Межповерочный интервал:
-
• для счетчиков холодной воды - б лет;
-
• для счетчиков горячей воды - 4 года.
1.1. При проведении поверки выполняют операции, приведенные в таблице 1.1.
Таблица 1.1
Наименование операции |
Номер пункта |
1. Внешний осмотр. |
5.1 |
2. Проверка версии и контрольной суммы, отображаемых на индикаторе (для САЯНЫ-Т РМД). |
5.2 |
3. Проверка герметичности и прочности |
5.3 |
4. Определение относительной погрешности измерения объема |
5.4 |
|
5.5 |
5.6 |
Примечания Для счетчиков исполнений «САЯНЫ-Т-1», «САЯНЫ-T-I-R», «САЯНЫ - Т РМД» испытание по п. 5.4 допускается не проводить при условии обязательного проведения испытания по п. 5.5.
-
1.2. При проведении поверки применяются основные и вспомогательные средства поверки, указанные в таблице 1.2
Таблица 1.2
Наименование оборудования |
Технические характеристики |
Стенд для гидроиспытаний |
Давление не менее 2,5 МПа. |
Установка расходомерная поверочная |
Погрешность установки не более 0,3% Производительность в соответствии с типоразмером преобразователя расхода. |
Магазин сопротивлений Р4831 |
Диапазон воспроизводимых значений сопротивлений: 0,001...1000 Ом. Погрешность: не более ± 0,02 Ом |
Примечания Допускается использование других средств поверки с характеристиками не уступающими указанных в таблице 1.2.
-
1.3. При получении в процессе любой из операций отрицательных результатов поверку прекращают. Счетчик после ремонта, настройки и регулировки, подвергают повторной поверке в полном объеме п.1.1.
-
2.1. К работе по проведению поверки допускают лиц, изучивших настоящий документ и документы «Счетчики холодной и горячей воды САЯНЫ-Т. ИВКА.407323.004 ПС», «Счетчики холодной и горячей воды САЯНЫ-Т РМД. ИВКА.407323.004-01 ПС», а также средства поверки, указанные в таблице 1.2, прошедших инструктаж на рабочем месте, имеющих квалификационную группу по электробезопасности не ниже 2.
-
2.2. Во время подготовки и проведении поверки соблюдают порядок выполнения работ, требования безопасности и правила, установленные в эксплуатационной документации на поверяемый прибор и средства поверки.
-
3.1. При проведении поверки соблюдают условия, указанные в таблице 3.1.
Таблица ЗЛ
Наименование параметра |
Ед. изм. |
Значение |
Температура окружающего воздуха |
°C |
20±5 |
Относительная влажность |
% |
30... 80 |
Атмосферное давление |
кПа |
84- 106,7 |
Температура воды |
°C |
20+5 |
-
4.1. Перед проведением поверки:
-
• проверяют состояние и комплектность эксплуатационных документов;
-
• убеждаются, что средства поверки поверены;
-
• собирают электрическую схему поверки;
-
• включают средства поверки и прогревают их в течение 30 мин.
-
4.2. Перед поверкой счетчик выдерживают в нормальных условиях, указанных в таблице 3.1 не менее 1 часа.
-
5.1. Внешний осмотр
При внешнем осмотре устанавливают соответствие счетчика следующим требованиям:
-
• должны отсутствовать видимые механические повреждения в виде сколов и вмятин, а также следов коррозии;
-
• маркировочные обозначения должны быть четкими, легкочитаемыми и соответ-ствать их функциональному назначению;
-
• цифры на индикаторе должны быть контрастными, легко читаемыми;
-
• у счетчика «САЯНЫ-Т-РМД», нажимая кнопку «Режим», устанавливают режим индикации напряжения питания, контролируют значенйе напряжения. Значение должно находиться в диапазоне 3,5...3,7 В;
-
• у счетчиков «САЯНЫ-Т» контролируют дату замены элемента питания, указанную на шильдике. В том случае, если до даты замены осталось менее срока следующей поверки - рекомендуется произвести замену батарейки.
Результат испытаний по данному пункту считают положительным, если выполняются все требования данного пункта.
-
5.2. Проверка версии и контрольной суммы, отображаемых на индикаторе.
Испытание проводят визуально. Для этого переводят счетчик в режим индикации контрольной суммы счетчика, проверяют версию программы и контрольную сумму, индицируемы на ЖКИ.
Результат испытаний считается положительным, если индицируемая на ЖКИ равна
-
1.2, а контрольная сумма ПО, индицируемая на ЖКИ, равна 5С83.
-
5.3. Проверка герметичности и прочности
Проверку герметичности и прочности проводят на стенде для гидроиспытаний.
Входной патрубок счетчика подсоединяют к гидросистеме стенда, выходной патрубок герметично закрывают заглушкой. Заполняют преобразователь водой от гидросистемы стенда таким образом, чтобы было обеспечено полное вытеснение воздуха из его проточной части.
В рабочей полости преобразователя создают давление 2.4 МПа. Давление повышают плавно в течение 1 мин.
Выдерживают испытательное давление в течение 15 мин, затем плавно снимают.
Результаты проверки считают положительными, если в течение 15 мин не наблюдаются микротечи, каплеотделений, падения давления по манометру, а также не обнаружено повреждений преобразователя.
-
5.4. Определение основной относительной погрешности измерения объема.
Определение относительной погрешности измерений объема проводят на поверочной расходомерной (далее - поверочной) установке. Для этого устанавливают счетчик на испытательный участок поверочной установки согласно ее эксплуатационной документации, при этом направление стрелки, нанесенной на корпус счетчика должно совпадать с направлением потока воды в проточной части счетчика.
У счетчиков «САЯНЫ - Т РМД» рекомендуется замкнуть контакт 3 с контактом 5 разъема ХЗ (см. Рисунок 1). В этом случае в индикации объема появится дополнительный разряд после запятой, что позволит уменьшить время измерения. По окончании испытания контакты 3 и 5 необходимо разомкнуть.
Измерения проводят при расходах в соответствии с Таблицей 5.1. При каждом значении расхода проводят не менее 3-х измерений.
Таблица 5.1
Ду, мм |
Класс |
Значения расходов, м3/ч | |||
10 |
1 |
0,01 |
0,040 |
0,60 |
1.00 |
2 |
0,010 | ||||
15 |
1 |
0,016 |
0,060 |
0,12 |
1,50 |
2 |
0,03 | ||||
20 |
1 |
0,025 |
0,100 |
2,00 |
2.50 |
2 |
0,05 | ||||
Минимальное значение объема, проливаемое через счетчик при каждом измерении, л |
1 |
50 |
200 | ||
2 |
10 |
50 |
Измерения проводят методом «Старт с места». Для этого:
-
• настраивают на установке необходимый расход;
-
• перекрывают ток воды, считывают с ЖКИ счетчиков и фиксируют начальные
унач
показания объема, 1 , м3;
-
• включают ток воды, проливают через счетчик объем воды не менее указанного в Таблице 5.1;
-
• перекрывают ток воды, считывают с ЖКИ счетчиков и фиксируют конечные по-
уКОН уРУ
казания объема, 1 , м3, определяют значение объема 1 , м3, по расходомер
ной установке;
Вычисляют значение объема vf4 , м3, измеренное счетчиком по формуле:
усч = укон_унач5мз
Sv
Определяют значения погрешностей О| при каждом измерении по формуле:
vf4-yPy
100 %
Результат испытания считают положительным, если относительная погрешность из-eV
мерения объема О| не выходят за пределы:
Диапазон расходов |
для класса точности 1 |
для класса точности 2 |
ОТ gt ДО guaKC |
± 1 % |
±2% |
ОТ gMllH ДО gt |
±3 % |
±5% |
-
5.5. Определение относительной погрешности преобразования объема протекшей жидкости в количество импульсов на выходе.
Данное испытание проводят для счетчиков, имеющих исполнений «САЯНЫ-Т-1», «САЯНЫ-T-I-R», «САЯНЫ - Т РМД».
Определение относительной погрешности преобразования объема протекшей жидкости в количество импульсов на выходе счетчика проводят на расходомерной установке. Для этого - устанавливают счетчик на испытательный участок расходомерной установки согласно ее эксплуатационной документации, при этом направление стрелки, нанесенной на корпус счетчика должно совпадать с направлением потока воды в проточной части счетчика.
Измерения проводят при расходах в соответствии с Таблицей 5.2. При каждом значении расхода проводят не менее 3-х измерений. При каждом измерении синхронизировано измеряют объем воды, прошедший через счетчик и количество импульсов, поступивших с выхода счетчика воды. Минимальное время измерения (минимальный объем воды) - из Таблицы 5.2.
Измерения объёма и количества импульсов могут быть заменены измерениями среднего за период измерения расхода расходомерной установкой и измерениями средней за период частоты на выходе счетчика. При этом - период измерения среднего расхода и средней частоты должен быть не менее 20 с. Используемый метод измерений частоты должен обеспечивать измерения с относительной погрешностью не более 0,1 %.
Счетчики «САЯНЫ-Т-РМД» имеют импульсный выход, который можно использовать для определения погрешности преобразования значения объема в количество импульсов. Выход выведен на разъем ХЗ. Контакт 8 - «+», контакт 3 - «-» (см. Рисунком 1).
Таблица 5.2
Ду, мм |
Цена импульса, л |
Класс |
Значения расходов, м3/ч | |||
10 |
1 |
0,01 |
0,60 |
1,00 | ||
2 |
0,015 | |||||
15 |
1 |
0,016 |
0,12 |
1,50 | ||
2 |
0,03 | |||||
20 |
1 |
0,025 |
2,00 |
2,50 | ||
2 |
0,05 | |||||
Минимальное значение объема, проли-ваемое через счетчик при каждом измерении, л |
При измерении объема и коли-чества импуль-сов |
0,01 |
2 |
25 | ||
0,1 |
20 |
50 | ||||
1 |
200 |
500 | ||||
10 |
2000 |
5000 | ||||
При измерении расхода и час-ТОТЫ |
0,01 |
2 |
10 | |||
0,1 |
2 |
10 | ||||
1 |
2 |
10 | ||||
10 |
20 |
20 |
При каждом измерении определяют значения основной относительной погрешности

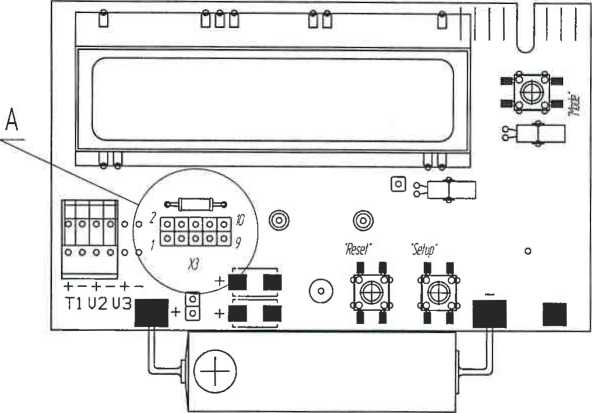

Рисунок 1
2 t 6 8 Ю
о |
О |
О |
о |
О |
о |
о |
о |
о |
о |
18 5 7 9
преобразования значения объема в количество импульсов 5^ на выходе по формуле:
Ni -с у.РУ gN = 1000---L_ loo %
1 уРУ
где Ni - число импульсов на выходе счетчика;
v.Py
1 - значение объема, измеренное расходомерной установкой, м3;
с - цена импульса, л.
В том случае, если проводились измерения расхода расходомерной установкой и частоты на выходе счетчика - значение основной относительной погрешности 5^ определяют по формуле
1 gPy
где fj - частота на выходе счетчика, Гц;
дРу - значение расхода, измеренное расходомерной установкой, м3/ч;
с - цена импульса, л.
За относительную погрешность преобразования значения объема в количество импульсов принимают полученное максимальное значение 5^ .
Результат испытания считают положительным, если значение относительной погрешности преобразования значения объема в количество импульсов на выходе не выходит за пределы:
Диапазон расходов |
для класса точности 1 |
для класса точности 2 |
ОТ gt ДО gMaKC |
± 1 % |
±2% |
ОТ gMnH ДО gt |
±3 % |
± 5 % |
-
5.6. Определение допускаемой абсолютной погрешности преобразования сопротивления в значение температуры, проверка соблюдения диапазона температур (для исполнения САЯНЫ-Т РМД).
Определение абсолютной погрешности измерений температур проводят в следующей последовательности:
-
• подключают магазин сопротивлений к каналу измерения температуры;
-
• устанавливают сопротивление магазина в соответствии с табл. 5.1;
табл. 5.1
Номер измерения |
Сопротивление, R, Ом |
Температура, соответствующая сопротивлению, Тр, °C |
1 |
499 |
-0.51 |
2 |
502 |
1,02 |
3 |
580 |
10,25 |
4 |
693 |
100,25 |
5 |
787 |
150,20 |
6 |
806 |
160,39 |
• кнопкой "Режим", расположенной на передней панели счетчика САЯНЫ-Т РМД выбира
ют режим индикации температуры;
-
• записывают в протокол значения температур;
-
• вычисляют значения погрешностей измерений температур, по формуле
Дт = (Т-Тр),°С
где Т - значение температуры, индицируемое прибором, °C;
Тр - расчетное значение температуры, соответствующее подключенному к каналу значению сопротивления (приведены в табл. 5.1, °C);
Результат испытаний считают положительным, если значения Д в диапазоне температур 0...160 °C не выходят за пределы ± 0,25 °C, а при значениях температур, выходящих за пределы 0... 160 °C на ЖКИ счетчика индицируется надписи «и ERR» - при температуре выше 160 °C и «п ERR» - при температуре ниже 0 °C.
6. Оформление результатов поверки.-
6.1. При положительных результатах поверки поверитель в паспорте счетчика-расходомера ставит свою подпись с указанием даты поверки и удостоверяет запись клеймом. Счетчик пломбируют и передают для эксплуатации.
-
6.2. При отрицательных результатах поверки запись в паспорте аннулируют и счетчик изымают из обращения и применения.
9
ред. 2 от 26.01.12
