ФБУ'Приморский ЦСМ"

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ИЗМЕРИТЕЛЬ ДЛИНЫ /РОСТОМЕР Р-1/.

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

1984

РАЗРАБОТАНЫ Специальным экспериментальным конструкторско-технологическим бюро /СЭКТБ/ Минеобеса УССР

ИСПОЛНИТЕЛИ В.В.Конопляный

В.С.Кодеруба

УТВЕРВДЕНЫ Украинским центром стандартизации и метрологии

ДкрЦСМ/

дм шш ад датанжк

Наетоящие методические указания распространяются на измеритель длины /ростомер Р-1/, в дальнейшем по тексту - ростомер, изготавливаемый по ТУ 213 УССР 7-83, и устанавливают метода и средства его первичной поверки.

  • I. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • I.I. При проведении поверки должны выполняться операции и применяться средства, указанные в таблице.

      Проверка взаимодействия частей

      Определение допуска прямолинейности рейки

      3.2

      Определение допуска перпендикулярности ползуна к рейке

      Определение допуска перпендикулярности стакана к площадке основания

      Определение зазора между стенкой стакана и рейкой

      Определение ширины штрихов и зазоров между составными частями шкалы

      Определение погрешности ростомера

      • 3.3   Набор щупов № 3 кл.2 ГОСТ 882-75

      Плита 2-2-1000x630 ГОСТ 10905-75

      • 3.4  Набор щупов > 3 кл.2

      ГОСТ 882-75 Угольник УЛП-1-250 ГОСТ 3749-77

      • 3.5           То же

      • 3.6   Набор щупов № 3 кл.2 ГОСТ 882-75

      • 3.7  Микроскоп отсчетный типа МПБ-2 ТУ 3-3.384-78

      Проверка устойчивости ростомера

      • 3.8  Приспособление для определения погрешности ростомера УП.13.048

      • 3.9  Набор щупов $ 3 кл.2 Г0СГ882-75 Плита 2-2-1000x630 ГОСТ 10905-75

      Наименование операций

      :Номер :Средства поверки и их

      : пункта : нормативно-техничесое

      :МУ     :характеристики

      I

      1      -      • Г                        ИГ.!

      :    2    :                3

Внешний осмотр                    3.1

  • 2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 2.1. При проведении поверки должны соблюдаться следующие условия:

  • - температура помещения, в котором проводят поверку ростомеров, должна быть (20fc) °C;

  • - относительная влажность воздуха - 45-80 %.

  • 3. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 3.1. Внешний осмотр

      • 3.1.1. При внешнем осмотре должно быть установлено соответствие внешнего вида, маркировки и комплектности ростомера требованиям ТУ 213 УССР 7-83 "Измеритель длины /ростомер Р-1/. Технические условия".

Маркировка должна быть отчетливой. Ползун не должен иметь острых кромок.

  • 3.2. Взаимодействие частей ростомера проверяют опробованием.

Ползун должен перемещаться легко, не соприкасаясь со шкалой» Крышка основания должна откидываться легко.

  • 3.3. Определение допуска прямолинейности рейки проводят измерением зазора между рейкой и поверочной плитой не менее трех раз по всей длине рейки, как с лицевой, так и с боковой стороны.

Зазор, измеряемый набором щупов по ГОСТ 882-75, » должен быть не более 4 мм на длине 1000 мм.

  • 3.4. Определение допуска перпендикулярности ползуна к рейке проводят измерением зазора между нижней плоскостью ползуна и измерительной поверхностью угольника поверодного, опорная поверхность которого прикладывается к рейке. Зазор, измеряемый набором щупов по ГОСТ 882-75, должен быть не более 2,75 мм на расстоянии 100 мм от рейки. Измерения проводят не менее трех раз при разных положениях ползуна.

  • 3.5. Определение допуска перпендикулярности стакана к площадке основания проводят измерением зазора между стенкой стакана и измерительной поверхностью угольника поверочного, опорная поверхность которого прикладывается к площадке основания. Зазор, измеряемый набором щупов по ГОСТ 882-75, должен быть не более 4 мм на расстоянии 250 мм от площадки основания.

  • 3.6. Зазор между стенкой стакана и рейкой измеряют с лицевой стороны рейки набором щупов. Зазор должны быть не более I мм.

  • 3.7. Определение ширины штрихов и зазоров между составными частями шкалы проводят при помощи микроскопа отсчетного типа МПБ-2. Измеряют зазоры между всеми частями шкалы и не менее трех штрихов. Ширина штрихов должна быть - (1^0,25) мм, зазоры - не более 0,5 мм.

  • 3.8. Определение погрешности ростомера проводят при помощи приспособления для определения погрешности ростомера, которое устанавливается на расстоянии 100 мм от рейки рядом с ползуном. На шкале ростомера последовательно устанавливаются размеры 50, 100, 150 и 170 см, которые проверяются по соответствующим отметкам приспособления. Абсолютная погрешность роетомера должна быть не более 0,5 ем.

  • 3.9. Проверку устойчивости ростомера проводят измерением зазора мевду основанием и поверочной плитой набором щупов. Зазор должен быть не более 3 мм.

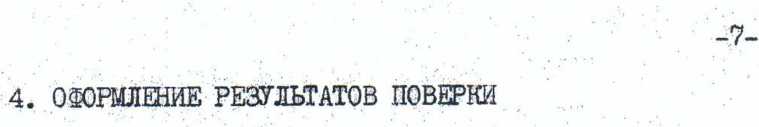

4Л. Положительные результаты поверки оформляются путем нане сения клейма в паспорте ростомера,

4,2, Ростомеры, прошедшие поверку с отрицательными результатами, к выпуску в обращение не допускаются.
