ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж) РГС-75, РГС-200, РГС-205, РГС-316, РГС-410

МЕТОДИКА ПОВЕРКИ

МП 0936-7-2018

Кондаков А.В.

ТЙГ(8Й)272-62-75; 272-54-55

Казань 2018 г.

	Предисловие
1 РАЗРАБОТАНА	Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром (ФГУП «ВНИИР»)
ИСПОЛНИТЕЛИ:	А.В. Кондаков, В. М. Мигранов
2 УТВЕРЖДЕНА	ФГУП «ВНИИР»                    24 июля 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Определения

• 4 Метод поверки

• 5 Технические требования

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации лиц, проводящих поверку, и требования безопасности...4

• 8 Условия поверки

• 10 Операции поверки

• 11 Проведение поверки танка

  • 11.1 Внешний осмотр

  • 11.2 Измерения внутреннего диаметра пояса танка

  • 11.3 Измерения длины танка

  • 11.4 Измерения высоты «мёртвой» полости танка

  • 11.5 Измерения высоты исходной точки

  • 11.6 Измерения высоты и уровня расположения скоса

  • 11.7 Измерения базовой высоты танка

  • 11.8 Определение объёма внутренних деталей

    • 11.8.4 Измерения линейных размеров элементов силового набора

    • 11.8.5 Измерения линейных размеров втулки измерительной

11.8.7 Измерения параметров приямка

• 11.9 Измерения координаты точки измерений базовой высоты и уровня жидкости

• 12 Обработка результатов измерений

• 13 Составление градуировочной таблицы

• 14 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Е

Приложение Ж

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж) РГС-75, РГС-200, РГС-205, РГС-316, РГС-410 МЕТОДИКА ПОВЕРКИ

МП 0936-7-2018

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 30852.19—2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

• 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар (танк) стальной горизонтальный цилиндрический речного наливного судна: Горизонтальный стальной сосуд цилиндрической формы с непроницаемыми поперечными переборками, индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20°С.

Примечание - Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

• 3.3 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

• 3.4 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

• 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

• 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

• 3.7 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 исходная (начальная) точка: Точка (площадка) на образующей танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

• 3.10 базовая высота танка: Расстояние от исходной точки до верхнего края втулки измерительной.

• 3.11 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и исходной точкой.

• 3.12 «мертвая» полость танка: Нижняя часть танка, из которой нельзя выбрать жидкость, используя приемно-раздаточный патрубок.

• 3.13 высота «мертвой» полости: Расстояние по вертикали между исходной точкой и нижней внутренней образующей приемно-раздаточного патрубка.

• 3.14 высота исходной точки: Расстояние по вертикали между исходной точкой и нижней образующей танка.

3.15 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

  • 4.1 Поверку танка проводят геометрическим методом.

    • 4.1.1 При поверке танка вместимость его определяют по результатам измерений его линейных размеров: внутренних диаметров поясов, длины танка, параметров внутренних деталей. Вместимость пояса, имеющего скос, определяют с учетом влияния объема скошенной части пояса (рисунок А. 1).

    • 4.1.2 Для применения геометрического метода поверки танка овальность сечения /-го пояса должна удовлетворять условию:

\D_v-D_2i\<0,002 (D_v + D_2i),                          (1)

где Du, D₂i - внутренние диаметры во взаимно перпендикулярных направлениях /-го пояса танка.

• 4.1.3 При поверке танка число измерений каждого линейного размера должно быть не менее двух. Среднее арифметическое результатов двух измерений принимают за действительное значение линейного размера.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

Наименование параметра	Пределы допускаемой абсолютной погрешности измерений параметра танка наливного судна (баржи) типа
	81631; 81462	81631	81631
Диаметр пояса, мм	± 3,0	±2,0	±4,0
Длина танка, мм	± 10	± 10	± 15
Объем внутренних деталей, м3	±0,015	±0,015	± 0,020

• 5.1.2 Погрешность определения вместимости не превышает значений:

± 0,4 % - для резервуаров РГС-75, РГС-200, РГС-205;

± 0,3 % - для резервуаров РГС-316;

± 0,25 % - для резервуаров РГС-410.

5.2 Средства поверки

• 5.2.1 Рулетка измерительная 3-го класса точности с верхними пределами измерений 20 и 30 м по ГОСТ 7502.

• 5.2.2 Рулетка измерительная с грузом 2-го или 3-го класса точности с верхними пределами измерений 10 м.

• 5.2.3 Светодальномер с пределами относительной погрешности измерений: ± 1,5 мм, диапазоном измерений от 0,2 до 200 м по [1].

Примечание - Светодальномер должен быть во взрывозащищенном исполнении по ГОСТ Р 51330.19.

• 5.2.4 Штангенциркуль с диапазоном измерений 0-150 мм по ГОСТ 166.

• 5.2.5 Линейка измерительная металлическая с диапазоном измерений 0-1000 мм по ГОСТ 427.

• 5.2.6 Газоанализатор типа АНТ-ЗМ по [2].

• 5.2.7 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

• 5.2.8 Вспомогательные средства поверки: чертилка, мел, графитовый стержень, лестницы переносные, микрокалькулятор.

• 5.3 Основные средства поверки танков должны быть поверены в установленном порядке.

• 5.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 Танки подлежат поверке организациями, аккредитованными на право поверки танков наливных судов в соответствии с действующим законодательством.

  • 6.2 Устанавливаются следующие виды поверок танка:

• - первичная - проводят после строительства танка перед вводом в эксплуатацию и после капитального ремонта;

• - периодическая - проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

• - внеочередная - проводят при изменении значения базовой высоты более чем на 0,1 % по результатам ежегодных измерений.

Первичную поверку танка проводят после его гидравлических испытаний.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ЛИЦ, ПРОВОДЯЩИХ ПОВЕРКУ, И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

  • 7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк наливного судна и его конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

  • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310,обувь по

ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ 12.4.253.

• 7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

• 7.5 Измерения параметров танка во время грозы категорически запрещены.

• 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

• 7.7 Перед началом поверки танка проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.8 В процессе измерений параметров танка обеспечивают двух или трехкратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 7.10 Измерения параметров при поверке танка проводят группой лиц, включающих поверителя организации, указанной в 6.1, и не менее одного специалиста, прошедшего курсы повышения квалификации в соответствии с 7.1.

• 7.11 При работе с применением светодальномера соблюдают требования безопасности, изложенные в технической документации на него.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

    • 8.1.1 Измерения параметров танка проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри танка от минус 10 °C до плюс 35°С.

    • 8.1.4 Состояние погоды - без осадков.

• 9 Подготовка к поверке

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

    • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

  • 9.2 Подготавливают танки к проведению необходимых измерений

    • 9.2.1 Для проведения измерений внутренних диаметров поясов танка с применением светодальномера выполняют следующие операции в соответствии с рисунком А.2:

      • 9.2.1.1 Вычисляют длину хорды S по формуле

S = 0,70711-0,                                 (2)

где D - внутренний диаметр танка. Его значение принимают по технической документации на танк.

Значения хорды S, определенные по формуле , вносят в таблицу 2.

Таблица 2

Наименование параметра	Тип наливного судна (баржи)
	81631; 81462	81631	81631
Длина хорды S , мм

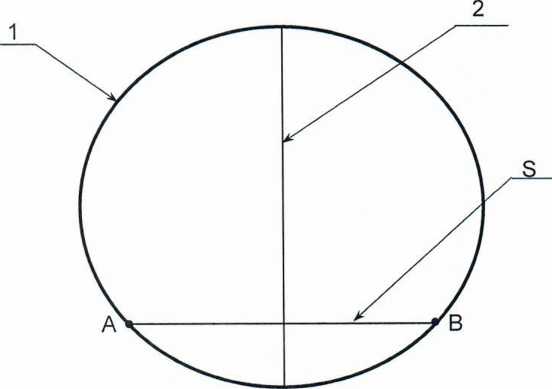

• 9.2.1.2 На стенках переборок (носовой и кормовой) симметрично относительно плоскости симметрии танка с помощью измерительной рулетки откладывают хорду (наносят отметки мелом на стенках переборок). Отметки на стенках переборок обозначают буквами:

А, В - на стенке носовой переборки;

А', В' - на стенке кормовой переборки.

Длину хорды S принимают по таблице 2.

• 9.2.1.3 По отмеченным точкам А, А' и В, В' с помощью измерительной рулетки графитовым стержнем проводят на стенках цилиндрической части танка два параллельных отрезка АА' и ВВ'.

• 10 ОПЕРАЦИИ ПОВЕРКИ

10.1 При проведении поверки танка выполняют операции, указанные в таблице 3. Таблица 3

Наименование операции	Номер пункта, подпункта инструкции
Внешний осмотр	11.1
Измерения внутреннего диаметра пояса танка	11.2
Измерения длины танка	11.3
Измерения высоты «мертвой» полости танка	11.4
Измерения высоты исходной точки	11.5
Измерения высоты и уровня расположения скоса*	11.6
Измерения базовой высоты танка	11.7
Определение объема внутренних деталей	11.8
Измеряют только при его наличии на танке.

• 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

11.1 Внешний осмотр

• 11.1.1 При внешнем осмотре танка проверяют:

соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

наличие необходимой арматуры и оборудования;

исправность лестниц (трапов) и помостов;

чистоту внутренней поверхности танка;

отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

11.2 Измерения внутреннего диаметра пояса танка

• 11.2.1 Внутренний диаметр пояса измеряют в трёх его сечениях: среднем, находящемся в середине пояса, правом и левом, расположенных на расстоянии от 100 до 150 мм от сварных швов, причём в каждом сечении - во взаимно перпендикулярных направлениях.

• 11.2.2 Внутренний диаметр D, мм, в каждом сечении пояса измеряют светодаль-номером в двух взаимно перпендикулярных направлениях и не менее двух раз в каждом направлении в следующей последовательности (рисунок А.3):

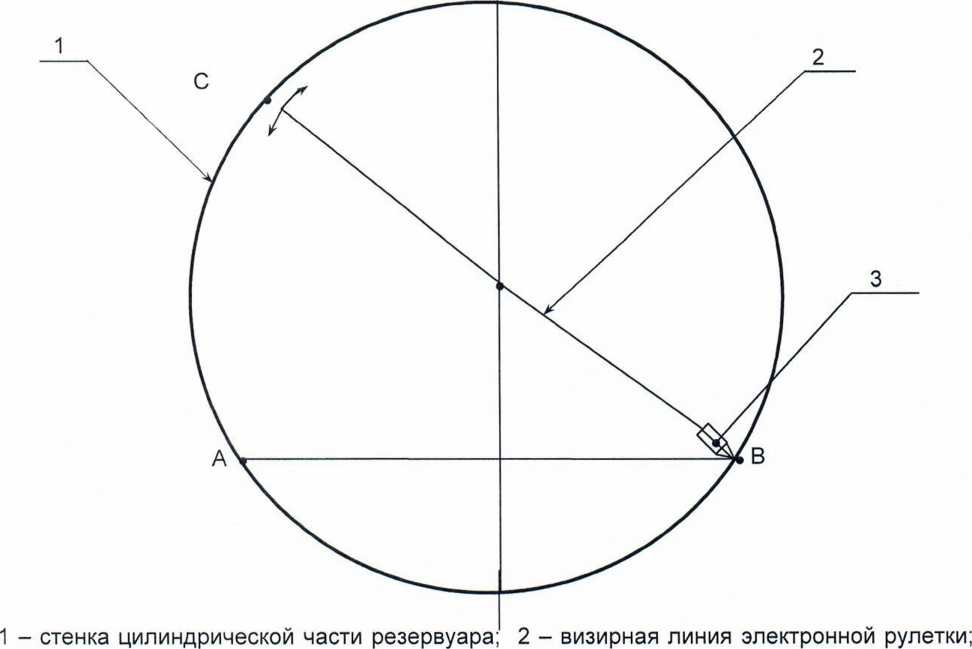

а) светодальномер 3 с задней её пяткой устанавливают на отрезке, например, ВВ' в сечениях пояса, указанных в 11.2.1;

направляют луч лазера в точку С и точку лазерного излучения перемещают относительно точки С вверх и вниз, вращая светодальномер вокруг отрезка ВВ';

б) в качестве внутреннего диаметра пояса в данном сечении и при данном измерении принимают максимальное показание светодальномера;

в) измерения проводят не менее двух раз. Расхождение между результатами не должно быть более 1 мм.

Выполняя аналогичные операции, указанные в пунктах а) - в), измеряют внутренний диаметр пояса во взаимно перпендикулярном направлении, устанавливая светодальномер на отрезке АА'.

• 11.2.3 Результаты измерений D вносят в протокол, форма которого приведена в приложении Б.

11.3 Измерения длины танка

• 11.3.1 Длину танка (расстояние между переборками) L, мм, измеряют светодаль-номером изнутри танка по двум образующим цилиндрической части танка в следующей последовательности (рисунок А.4):

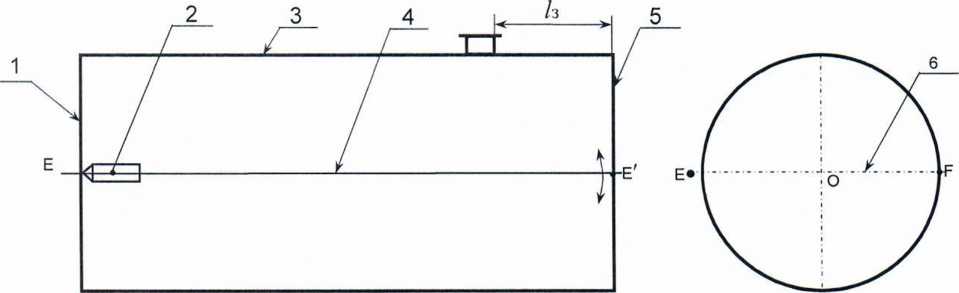

а) на одной из переборок через её центр О мелом или графитовым стержнем проводят хорду EF, которая является диаметром танка;

б) на линии диаметра ближе, например, к образующей Е устанавливают светодальномер и визирную его линию (луч лазера) направляют к противоположной переборке;

в) на противоположной переборке луч лазера перемещают по вертикали вверх и вниз, вращая светодальномер вокруг отрезка EF;

г) в качестве длины танка в данном положении светодальномера и при данном измерении принимают минимальные показания светодальномера;

д) измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.

Выполняя аналогичные операции, указанные в 11.3.1, измеряют длину танка, устанавливая светодальномер ближе к образующей F.

• 11.3.2 Результаты измерений L вносят в протокол, форма которого приведена в приложении Б.

11.4 Измерения высоты «мёртвой» полости танка

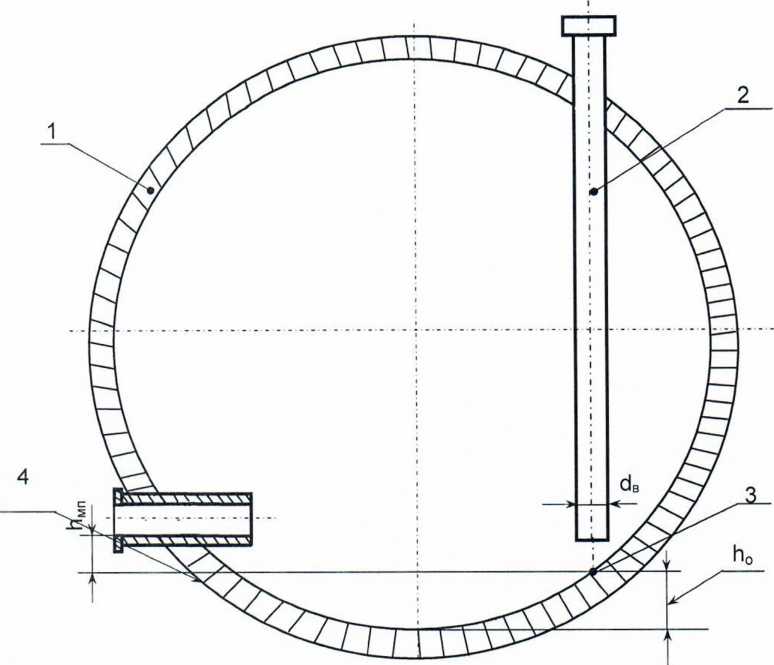

• 11.4.1 Высоту «мёртвой» полости h_M._n, мм (рисунок А.5), измеряют измерительной рулеткой или измерительной линейкой не менее двух раз. Показания рулетки или линейки отсчитывают с погрешностью до 1 мм.

Расхождение между результатами двух измерений не должно быть более 2 мм.

• 11.4.2 Результаты измерений h_M._n вносят в протокол, форма которого приведена в приложении Б.

11.5 Измерения высоты исходной точки

• 11.5.1 Высоту исходной точки (рисунок А.5), И₀,мм, измеряют измерительной рулеткой или измерительной линейкой не менее двух раз. Показания рулетки или линейки отсчитывают с погрешностью до 1 мм.

Расхождение между результатами двух измерений не должно быть более 2 мм.

• 11.5.2 Результаты измерений h₀ вносят в протокол, форма которого приведена в приложении Б.

11.6 Измерения высоты и уровня расположения скоса

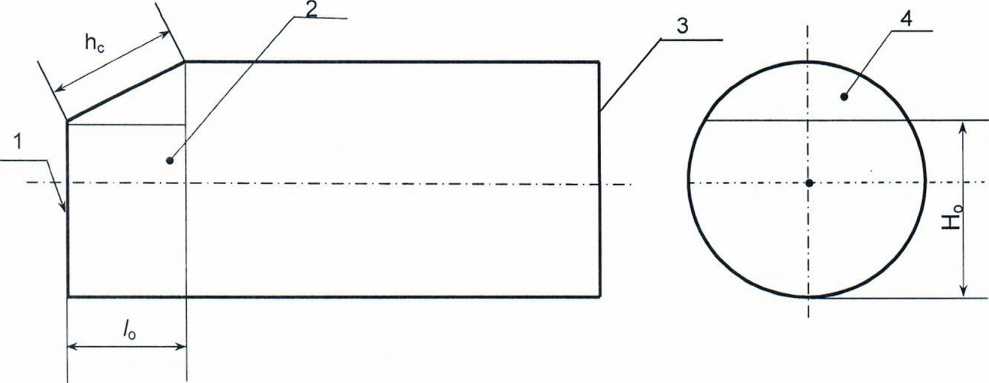

• 11.6.1 Высоту скоса (рисунок А.1) h_c, мм, измеряют изнутри или с наружной стороны танка светодальномером не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.

• 11.6.2 Уровень расположения скоса (рисунок А.1), Н_о, мм, отсчитываемый от нижней образующей танка, измеряют светодальномером не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.

• 11.6.3 Результаты измерений h_c, Н_о вносят в протокол, форма которого приведена в приложении Б.

11.7 Измерения базовой высоты танка

• 11.7.1 Базовую высоту танка Н_б, мм, измеряют измерительной рулеткой с грузом не менее двух раз. Показания рулетки отсчитывают с погрешностью до 1 мм.

Расхождение между результатами двух измерений не должно быть более 2 мм.

• 11.7.2 Результаты измерений Н_б вносят в протокол, форма которого приведена в приложении Б.

• 11.7.3 Базовую высоту танка измеряют ежегодно. Ежегодные измерения базовой высоты танка проводит комиссия, назначенная приказом руководителя наливного судна, в состав которой должен быть включён специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров (танков).

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении Ж.

При изменении базовой высоты по сравнению с её значением, установленным при предыдущей поверке танка, более чем на 0,1%, проводят внеочередную поверку танка.

11.8 Определение объёма внутренних деталей

• 11.8.1 К внутренним деталям относят:

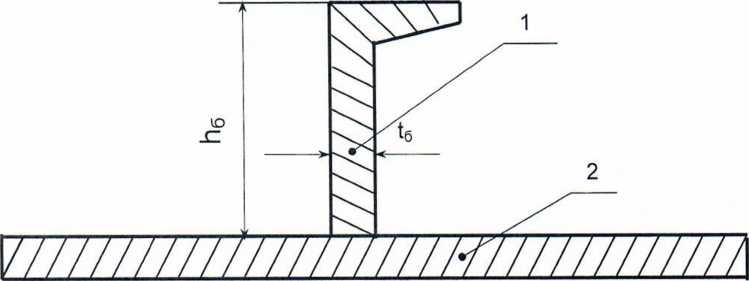

элементы силового набора: таврового, уголкового и полособульбового профилей, расположенных на носовой и кормовой переборках;

втулка измерительная цилиндрической формы;

грузовые трубопроводы, размещённые в танке;

приямок прямоугольной (цилиндрической) формы.

• 11.8.2 Линейными размерами элемента силового набора, подлежащими измерениям, являются размеры:

а) таврового профиля (рисунок А.6):

длина Ь_п и толщина 8_П полки;

высота h_T и толщина t_c стенки.

Толщину стенки профиля t_c определяют по результатам измерений расстояний от торцов полки до стенки профиля Ь^,Ь";

б) уголкового профиля (рисунок А.7):

длина /_п и толщина полки;

высота 1_С и толщина д_с профиля.

Толщину стенки профиля З_с определяют по результатам измерений длины полки /_п и расстояния от торца полки до стенки профиля /' (на рисунке А.7 не показано);

в) полособульбового профиля (рисунок А.8): высота h₆ и толщина t₆ профиля.

По результатам измерений высоты h₆ и толщины t₆ профиля устанавливают номер профиля. Если номер профиля соответствует номеру 166, то за значение площади сечения профиля S" принимают значение, равное 2116 мм²;

г) длина элемента силового набора !__э;

д) нижнее Щ'и верхнее h" положения элемента силового набора, определяемые от нижней образующей танка.

• 11.8.3 Линейными размерами других внутренних деталей являются :

а) втулки измерительной:

диаметр d_B и толщина стенки 6_В;

нижняя h',’ и верхняя границы, определяемые от исходной точки;

б) грузового трубопровода:

диаметр d_r;

нижняя hp и верхняя h границы, определяемые от исходной точки. Если нижний торец трубы находится ниже исходной точки, то объём её, соответствующий высоте h₀, считают за объём внутренней детали, находящейся ниже исходной точки;

в) приямок (рисунок А.9):

площадь поперечного сечения S_B;

высота приямка И_я.

• 11.8.4 Измерения линейных размеров элементов силового набора

  • 11.8.4.1 Линейные размеры сечений профилей, указанные в 11.8.2, измеряют только одного из них по каждому виду профиля (таврового, уголкового, полособульбового).

  • 11.8.4.2 Высоту таврового профиля h_T, мм, (рисунок А.6), измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью до 1 мм.

  • 11.8.4.3 Величины b_n, 5_n, t_c, b^,b", /_п, /_с, 8_С, h₆, t₆ мм, указанные в 11.8.2, измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью до 0,1 мм.

  • 11.8.4.4 Длину элемента силового набора (рисунок А.10, рисунок А.11, рисунок А.12, рисунок А.13) 1_э, мм, нижнее h", мм, и верхнее h“, мм, положения его измеряют светодальномером с погрешностью до 2 мм.

  • 11.8.4.5 Результаты измерений величин h_T, Ь_п, 5_П, t_c, Ь'_П,Ь" ,/_п,/_С1$сФб, t₆₎ L₃, h”, h.^, мм, вносят в протокол, форма которого приведена в приложении Б.

• 11.8.5 Измерения линейных размеров втулки измерительной

  • 11.8.5.1 Наружный диаметр втулки измерительной (рисунок А.5) d_B) мм, измеряют штангенциркулем с погрешностью до 0,2 мм.

  • 11.8.5.2 Толщину 8_В ,мм, втулки измерительной, мм, принимают по технической документации на наливное судно.

  • 11.8.5.3 Нижнюю и верхнюю границы втулки h'₅‘,h^ мм, измеряют измерительной линейкой и светодальномером с погрешностью до 1 мм.

  • 11.8.5.4 Результаты измерений d_B, 5_В, h", h® вносят в протокол, форма которого приведена в приложении Б.

• 11.8.6 Измерения линейных размеров грузового трубопровода

  • 11.8.6.1 Диаметр d_r, мм, грузового трубопровода измеряют с применением штангенциркуля или измерительной рулетки с погрешностью до 1 мм.

  • 11.8.6.2 Нижнюю и верхнюю границы трубы h", hj⁵ мм, измеряют измерительной линейкой и светодальномером с погрешностью до 1 мм.

  • 11.8.6.3 Результаты измерений d_r, h‘_r‘, h}³ вносят в протокол, форма которого приведена в приложении Б.

• 11.8.7 Измерения параметров приямка

11.8.7.1. Площадь поперечного сечения приямка (рисунок А.9) Б_я, мм², определяют по результатам измерений ширины и длины приямка при прямоугольном его сечении или диаметра при круглом его сечении.

• 11.8.7.2 Высоту приямка И_я, мм, измеряют измерительной линейкой с погрешностью до 1 мм.

• 11.8.7.3 Результаты измерений S_A, Ь_я, вносят в протокол, форма которого приведена в приложении Б.

11.9 Измерения координаты точки измерений базовой высоты и уровня жидкости

• 11.9.1 Координату точки измерений базовой высоты и уровня жидкости (расстояние от торца танка, находящегося ближе к носу судна до центра измерительной втулки ) l₃, мм, (рисунок А.4) измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

• 11.9.2 Результаты измерений /₃ вносят в протокол, форма которого приведена в приложении Б.

• 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

  • 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

• 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

  • 13.1 Градуировочную таблицу составляют, начиная от точки касания образующей танка грузом рулетки (исходной точки) до предельного уровня Н_пр, вычисляя посантимет-ровую вместимость танка.

  • 13.2 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

• 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [3].

  • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке.

• 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Д. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Е.

• 14.4 Протокол поверки подписывают лица, принявшие участие в поверке танка. Подпись поверителя заверяют знаком поверки.

• 14.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись поверителя заверяют знаком поверки.

• 14.6 Градуировочную таблицу утверждает руководитель (уполномоченное лицо) организации, аккредитованной на право проведения поверки.

ПРИЛОЖЕНИЕ А (обязательное)

Схемы оборудования и измерений параметров танка при поверке

1 - переборка скошенной части танка; 2 - скошенная часть танка; 3 - переборка цилиндрической части танка; 4 - скос; h_c - высота скоса; Н_о- уровень расположения скоса; /₀ -длина скошенной части танка.

Рисунок А.1 - Схема танка со скошенной частью.

1 - цилиндрическая часть танка; 2 - плоскость симметрии танка;8 - длина хорды АВ.

Рисунок А.2 - Схема измерений внутренних диаметров пояса танка.

3 - светодальномер на отрезке ВВ' (точка В' на рисунке не показана); ВС - предполагаемый диаметр пояса;

Рисунок А.З - Схема измерений внутреннего диаметра танка

• 1,5 - переборки танка; 2 - светодальномер; 3 - цилиндрическая часть танка;4 - длина танка L; 6 - хорда (диаметр); О - центр переборкитанка; E.F - образующие танка;

/₃ - координата точки измерений базовой высоты и уровня жидкости.

Рисунок А.4 - Схема измерений длины танка.

1 - цилиндрическая часть танка; 2 - втулка измерительная; 3 - точка касания образующей танка грузом рулетки (исходная точка); 4 - приемно-раздаточный патрубок; h_Mn -высота «мертвой» полости; h₀ - высота исходной точки.

Рисунок А.5 - Схема измерений высоты «мертвой» полости танка и высоты исходной точ

ки.

1 - стенка полособульбового профиля; 2 - присоединенный поясок обшивки; he - высота профиля; t₆ - толщина профиля.

Рисунок А 8 - Сечение полособульбового профиля.

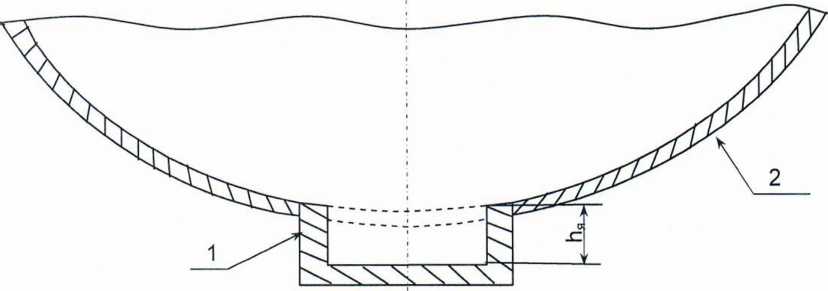

1 - приямок; 2 - цилиндрическая часть танка; h_A - высота приямка.

Рисунок А 9 - Схема приямка танка.

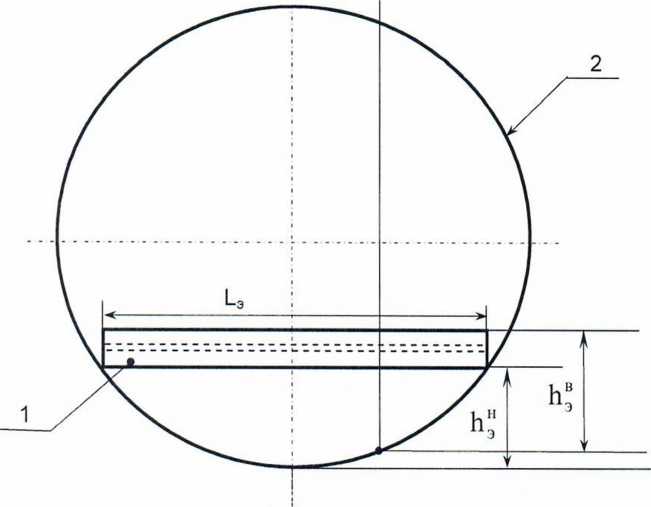

1 - тавровый профиль; 2 - переборка танка; h" - нижнее положение профиля; h'J-верхнее положение профиля; 1__э - длина профиля.

Рисунок А. 10 - Схема расположения горизонтального профиля.

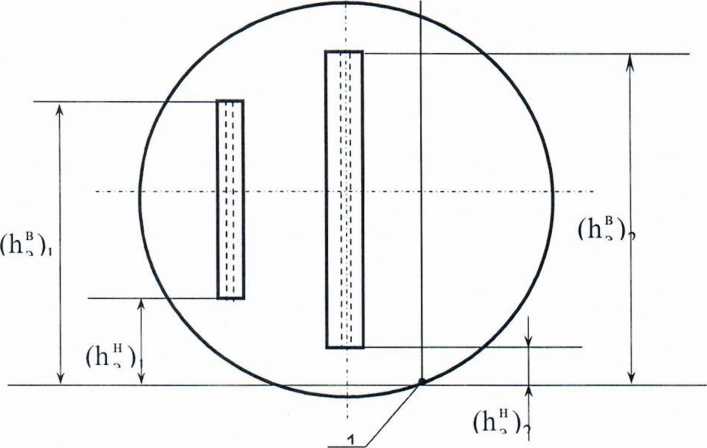

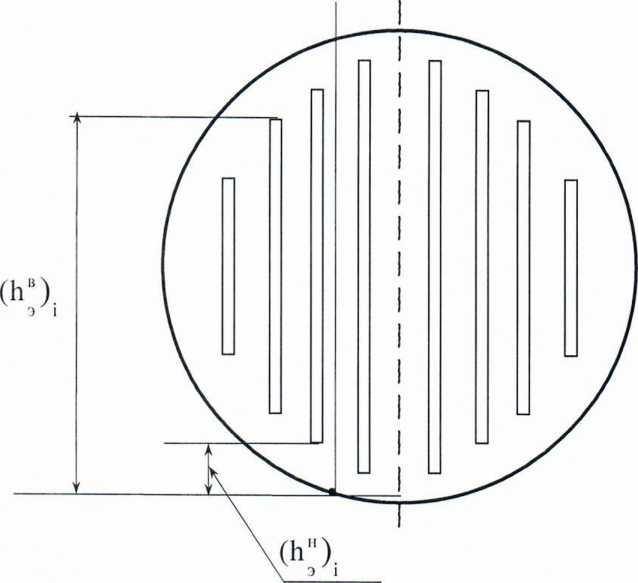

(h'J)], (h" )j- верхнее и нижнее положения первого профиля; (h“)₂ , (h“)₂ - верхнее и нижнее положения второго профиля.

Рисунок А.11 - Схема расположения вертикальных тавровых профилей.

(h") - нижнее положение / -го уголкового (полособульбового) профиля;

(h^B) - верхнее положение /-го уголкового (полособульбового) профиля.

Рисунок А. 13 - Схема расположения уголкового (полособульбового)профиля.

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

П Р ОТ О К О Л

поверки танка наливного судна(пр. 81462, 81631)

Таблица Б.1- Общие данные

Код документа	Регистрационный номер	Дата			Основание для про-ведения поверки
		число	месяц	год

Продолжение таблицы Б.1

Место проведения поверки	Средство измерения
1	2

Продолжение таблицы Б.1

Танк
Номер	Назначение	Коэффициент с^Т| 1/°С
1	2	3
Примечание - Значение коэффициента линейного расширения материала танка осст (графа 3) берут из технической документации на танк, при отсутствии данных его значение принимают равным 11.3-10’6 1/°С.

Окончание таблицы Б.1

Температура воздуха,°C	Загазованность, мг/м3
I_________________________________________________________________________

Таблица Б.2 - Внутренние диаметры поясов DB миллиметрах

Сече-ниепоя-са	Направ-ление-измере-ния	Номе-ризме-рения	Номер пояса
			1	2	3	4	5	6	7	8	9	10	11	12	13	14
Левое	горизонтальное	1
		2
	вертикальное	1
		2
Сред-	горизон-	1

нее	тальное	2
	верти-кальное	1
		2
Правое	горизон-тальное	1
		2
	вертикальное	1
		2

В миллиметрах

Окончание таблицы Б.З                          В миллиметрах

Номер измерения	Скос		Базовая высота тан-ка Нб
	ВысотаИс	уровень расположения Но
1
2

Таблица Б.4 - Тавровый профиль                        В миллиметрах

Порядковыйномер профиля	Размеры профиля				Размеры полки профиля
	длина Ьэ	высота hT	положение		длина Ьп	толщина Зп	расстояние
			нижнее Ц'	верхнее Ь»			ь;,	Ь"
1	2	3	4	5	6	7	8	9

Примечание - Графу 2 заполняют только при горизонтальном и наклоном расположении таврового профиля.

Таблица Б.5 - Уголковый профиль                       В миллиметрах

Порядковыйномер профиля	Размеры профиля			Размеры полки профиля
	высота /с	положение		длина /п	толщина	расстояние /п'
		нижнее h1,'	верхнее h“

Таблица Б.6 - Полособульбовый профиль

Порядковый номер профиля	Линейные размеры профиля				Площадь сечения профиля S" мм2
	высота h6, мм	толщина t6, мм	положение
			нижнее h", мм	верхнее h“, мм

Таблица Б.7- Внутренние детали цилиндрической формы

Наименование детали	Диаметр б,мм	Toлщинad, мм	Высота от исходной точки		Приямок
			нижняяграни-ца hH, мм	верхняя граница hB, мм	площадь Бя, мм2	высота Ия, мм
1	2	3	4	5	6	7
Втулка измерительная
Грузовой трубопровод
Приямок

Примечание - Величины: d, h^H, h^B (графы 2, 4, 5) - диаметр, нижнее и верхнее положения измерительной трубы или грузового трубопровода, измеренные по 11.8.5 и 11.8.6 соответственно

ПРИЛОЖЕНИЕ В (обязательное)

Обработка результатов измерений

В.1. Вычисление внутреннего диаметра пояса

В. 1.1. Внутренний диаметр /-го пояса танка в каждом из трёх сечений во взаимно

перпендикулярных направлениях        вычисляют по формулам:

_k (d/^+cd,")^.

^Ii_ 2

(В.1)

_{Dk =}K)1+(р/)-

²¹ 2

(B.2)

где k - соответствует обозначениям: л, с, п (л - левое, с - среднее, п - правое сечение пояса);

D^D^j- внутренние диаметры (далее - диаметры) /-го пояса в k-том сечении в горизонтальном и вертикальном направлениях соответственно.

В. 1.2. Диаметры /-го пояса во взаимно перпендикулярных направлениях Du, D₂j вычисляют по формулам:

(В.З)

(В.4)

где О₁₂^л, D₁₂^c, D₁₂ⁿ - диаметры в трёх сечениях пояса во взаимно перпендикулярных направлениях, вычисляемые по формулам (В.1) и (В.2).

В. 1.3 Диаметр /-го пояса вычисляют по формуле

В.2 Вычисление диаметра танка

В.2.1 Диаметр танка D, мм, приведённый к температуре 20°С, вычисляют по фор-

муле	SD, 0 = ^--[1 + аст(20 -1)], п (В.6)

где Di - диаметр /-го пояса, вычисляемый по формуле (В.5), мм; п - число поясов;

oc_CT - коэффициент линейного расширения материала танка, 1/°С. Его значение принимают по технический документации на танк. При отсутствии данных значение принимают равным 11,3-10’⁶1/°С;

t - температура окружающего воздуха, при которой были проведены измерения, °C.

В.2.2 Результаты вычисления D по формуле (В.6) вносят в журнал, форма которого приведена в приложении Г.

В.З Вычисление длины танка

В.3.1 Длину танка L, мм, приведённую к температуре 20°С, вычисляют по формуле _{ь =} Ц+Ц._{[1+аст(2О}__0]

(В.7)

где Lt, L₂ - длины танка при первом и втором измерениях по 11.3, мм.

В.3.2 Результаты вычисления L по формуле (В.7) вносят в журнал, форма которого приведена в приложении Г.

В.4 Вычисление высоты «мёртвой» полости танка

В.4.1. Высоту «мёртвой» полости танка h_Mn, мм, вычисляют по формуле

I ₌ ^h мп ^{+ h}Mn ^мп 2

(В.8)

где h'_M1I,h"_H1 - высоты «мёртвой» полости при первом и втором измерениях по 11.4, мм.

В.4.2 Результат вычисления h_Mn по формуле (В.8) вносят в журнал, форма которого приводится в приложении Г.

В.5 Вычисление высоты исходной точки

В.5.1 Высоту исходной точки h₀, мм, вычисляют по формуле

(В.9)

где        высоты исходной точки при первом и втором измерениях по 11.5, мм.

В.5.2 Результаты вычисления h₀ по формуле (В.9) вносят в журнал, форма которого приведена в приложении Г.

В.6 Вычисление высоты и уровня расположения скоса

В.6.1. Высоту скоса h_c, мм, приведённую к температуре 20°С, вычисляют по фор-

муле:

hc=^y^-[l + aCT-(20-t)], (В.10)

где h'_c,h"- высоты скоса при первом и втором измерениях по 11.6.1, мм.

В.6.2 Уровень расположения скоса Н_о, мм, приведённый к температуре 20°С, вычисляют по формуле

H_o = ^H°^^H°[l + a_CT-(20-t)],

гдеН'₀,Н"- уровни расположения скоса при первом и втором измерениях по 11.6.2, мм.

В.6.3. Результаты вычислений h_c, Н_о по формулам (В.10), (В.11) вносят в журнал, форма которого приведена в приложении Г.

В.7 Вычисление базовой высоты танка

В.7.1 Базовую высоту танка Н_б, мм, вычисляют по формуле _н _Н'_б + Н”

(В.12)

где        - базовые высоты танка при первом и втором измерениях по 11.7, мм.

В.7.2 Результат вычисления Н_б по формуле (В.12) вносят в журнал, форма которого приведена в приложении Г.

В.8 Вычисление посантиметровой вместимости танка без скошенной части

В.8.1 Вычисление посантиметровой вместимости без скоса.

В.8.1.1. Посантиметровую вместимость танка, приведённую к температуре 20°С, \Л(Н), м³, при изменении уровня от нуля до Н вычисляют по формуле ^V|(H)=4^’^(L_/;)’^K"“^AVb/1'

(В.13)

где D - диаметр танка, вычисленный по формуле (В.5), мм;

L - длина танка, вычисленная по формуле (В.6), мм;

- длина равновеликого цилиндра, объём которого равен суммарному объёму уголковых и полособульбовых профилей в зависимости от их наличия, мм;

К_ц- коэффициент наполнения танка при уровне Н;

Д\/вд - объём внутренних деталей (таврового профиля, цилиндрической формы и приямка при его наличии), м³.

В.8.1.2 Длину равновеликого цилиндра /', мм, вычисляют по формуле

m

4-S₃-Z(h.“-h;')_r[l + a_CT-(20-t)] =---------------------------J----------------------.            (в. -14)

л • D²

где S₃ - площадь поперечного сечения профиля (Sr_} или ), мм²;

(h¹’ - 11") j - разность верхнего и нижнего положений j—го профиля, мм;

j - порядковый номер профиля;

m - число профилей, расположенных на переборках танка.

Площадь уголкового профиля (рисунок А.7)   , мм², вычисляют по формуле

S^=/_n^_n+(/_c-^n)^c-

Площадь полособульбового профиля S” принимают по таблице Б.6 приложения Б.

Результат вычисления , вносят в журнал, форма которого приведена в приложении Г.

В.8.1.3. Коэффициент наполнения танка К_ц, вычисляют по формуле

К_ц = —(В.16)

71        2

где у/- параметр, вычисленный по формуле

_Г1 2-(H + h )

и/ = arccosfl--—1,                        (В. 17)

D

Н - уровень, отсчитываемый от исходной точки, мм;

D - диаметр танка, мм;

h₀ - высота исходной точки, мм.

В.8.1.4 При значениях уровня Н в формуле (В.17), равных:

• - нулю определяют по формуле (В. 13) «неучтенного» объема жидкости V_o, м³;

• - высоте «мёртвой» полости определяют по формуле (В. 13) вместимость « мёртвой» полости танка V_Mn, м³.

В.8.2 Вычисление посантиметровой вместимости танка со скошенной частью

В.8.2.1 Посантиметровую вместимость танка V₂(H), м³, приведённую к температуре 20°С, при изменении уровня от нуля до Н вычисляют по формуле у₂(Н)=^-[(ь-/:)-к_ц-(к_ц-к₀)-^^41-ДЧ_д,   (В.18)

4 • I U                              D — Н_о 2

где /.''-длина равновеликого цилиндра, объём которого равен суммарному объёму уголковых и полособульбовых профилей в зависимости от их наличия, мм;

К_ц, К_о - коэффициенты наполнения танка при уровнях соответственно Н и Н_о;

Н_о - уровень расположения скоса (рисунок А. 1), вычисленный по формуле (В.11), мм; /₀ - длина скошенной части танка (рисунок А.1).

В.8.2.2 Длину равновеликого цилиндра /_э", мм, вычисляют по формуле:

m

4-S,- S(h.:-hV)j-[1 + «_CT-(20-t)]

/’ =-------—---------₅.        (В. 19)

7t-D²-K₀

где S₃ - площадь поперечного сечения профиля (S^ или S°), мм²;

(h& - h") р разность верхнего и нижнего положений j-ro профиля, мм;

D - диаметр танка;

К_о - коэффициент наполнения танка при уровне Н_о;

j - порядковый номер профиля;

m - число профилей, расположенных на носовой и кормовой переборках.

Площади уголкового (S^) и полособульбового профиля S₃ определяют по В.8.1.2.

В.8.2.3 Коэффициенты наполнения танка К_ц, К_о определяют по формуле (В.16) . Коэффициент К_оопределяют по формуле (В.16) при значении уровня Н_о.

В.8.2.4 Длину скошенной части танка /₀, мм, вычисляют по формуле

/_O=7^-(D-H_e)²,

(В.20)

где h_c - высота скоса, вычисляемая по формуле (В. 10), мм;

Н_о-уровень расположения скоса, вычисленный по формуле (В. 11), мм.

В.9 Вычисление объёма внутренних деталей

В.9.1 К внутренним деталям относят:

а) элементы силового набора:

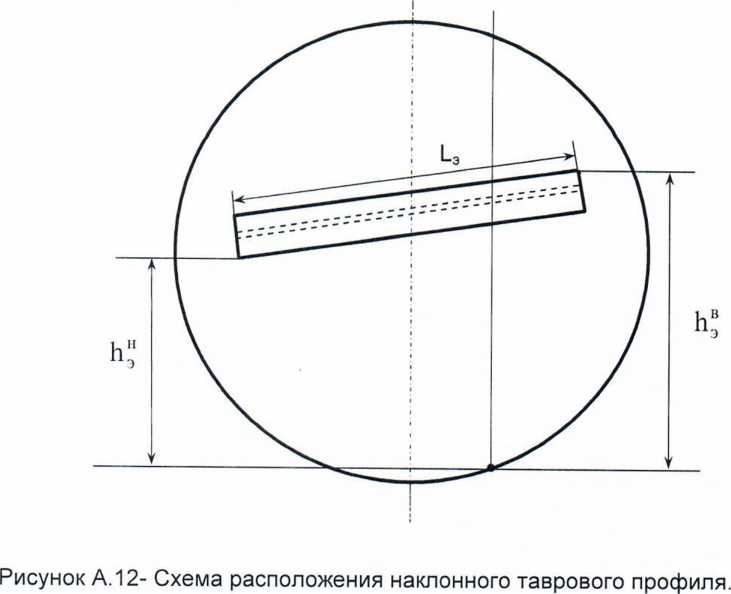

таврового профиля (рисунок А.6), расположенного на переборке горизонтально (рисунок А.10) или вертикально (рисунок А.11) и наклонно (рисунок А. 12);

уголкового (рисунок А.7) и полособульбового профилей, расположенных в вертикальном направлении (рисунок А. 13);

б) приямок (рисунок А.9).

В.8.3 Посантиметровую вместимость танка по формулам (ВИЗ), (В.18) вычисляют до предельного уровня Н_пр, значении которого принимают равным, значению верхней границы измерительной втулки .

В.9.2 Объёмы уголкового и полособульбового профилей учтены в формулах (ВИЗ), (В.18).

В.9.3 Объём внутренних деталей (таврового профиля) ДУ_вд, м³, при изменении уровня от нижнего h" до верхнего h'J положений j-ro таврового профиля:

при вертикальном расположении профиля (ДУ_вд)', м³ (рисунок А.11), вычисляют по формуле

(AV^y-S^CH-hp-lO-⁹,             (в.21)

где S' - площадь поперечного сечения таврового профиля, мм²;

Н - уровень, отсчитываемый от исходной точки, мм;

h'j'j- нижнее положение /-го профиля, мм;

- при горизонтальном и наклонном расположении профиля (ДУ_вд)'', м³ (рису

нок А.10 и рисунок А. 12) вычисляют по формуле

где L_3j - длина /-го профиля, мм;

h", h*Jj - нижнее и верхнее положения j-ro профиля, мм.

Площадь S', мм², вычисляют по формуле

s:=[b_n-(b'_n+b’_n)]-h_T+bA          (в.23)

Результат вычисления S., вносят в журнал, форма которого приведена в приложении Г.

В.9.4 Объём внутренней детали (втулки измерительной) АУ_ВД, м³, вычисляют по формуле

(В.24) где d_B, б_в - диаметр и толщина стенки втулки измерительной, мм;

h‘‘ - нижнее положение втулки измерительной, мм.

В.9.5 Объём внутренней детали (грузового трубопровода) АУ_ВД) м³, вычисляют по формуле

(В.25)

где d_r - диаметр грузового трубопровода, мм;

1т',¹- нижнее положение грузового трубопровода, мм.

Если нижний торец трубы находится ниже исходной точки, то объём грузового трубопровода вычисляют по формуле

(AV,:₄)₂=^-(h_o+H)-10-⁹,          (В.26)

где h₀ - высота исходной точки, мм.

В.9.6. Объём внутренней детали (приямка) АУ_ВД, м³ (рисунок А.9), вычисляют по формуле

Av; = s„-h_a-io-⁹,                      (в.27)

где Sh - площадь поперечного сечения приямка, мм²;

- высота приямка, мм.

В.10 Вычисление погрешности определения вместимости танка

В. 10.1 Относительную погрешность определения вместимости танка <5_V, %, при

уровне Н вычисляют по формуле

где х- безразмерный параметр, зависящий от уровня наполнения танка, вычисляемый по формуле

н

х = —,

D

где Н - уровень наполнения, мм;

D - диаметр танка, вычисляемый по формуле (В.6), мм;

- пределы относительной погрешности измерений диаметра танка, %, вычисляемые по формуле

„ JaD; + AD? + AD? + ... + AD²

= ± А-----------^{2      3}------------И- -100,           (В.29)

где AD_n AD₂, AD₃₎... АО_п-абсолютные погрешности измерений диаметров поясов, предельные значения которых в зависимости от типа наливного судна приведены в таблице 1 ,мм;

А, - пределы относительной погрешности измерений длины танка, % , вычисляемые по формуле

=±—«100,                      (В.ЗО)

L,

где AL - абсолютная погрешность измерений длины танка, предельные значения которой приведены в таблице 1, мм;

L - длина танка, вычисляемая по формуле (В.7), мм;

А,      - пределы относительной погрешности измерений температуры окружающе

го воздуха, % , вычисляемые по формуле

A_t = ±а_ст • At -100 ,                        (В.31)

где а_С| - коэффициент линейного расширения материала стенки танка, 1/°С. При отсутствии точных данных значение его принимают равным 11,3-10’⁶ 1/°С;

At - абсолютная погрешность измерений температуры воздуха, °C. В соответствии с таблицей 1 её предельное значение принято равным 1 °C;

(// - величина, вычисляемая по формуле (В. 17).

В. 10.2 Относительную погрешность определения вместимости танка вычисляют по формуле (В.27) для каждого уровня наполнения танка и её значения указывают в градуировочной таблице.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г.1 Вычисление диаметра танка:

D=... мм.

Г.2 Вычисление длины танка :

L=... мм.

Г.З Вычисление высоты «мертвой» полости h_Mn = ... мм.

Г.4 Вычисление высоты исходной точки h₀ =... мм.

Г.5 Вычисление высоты скоса h_c =... мм.

Г.6 Вычисление уровня расположения скоса

Но =... мм.

Г.7 Вычисление базовой высоты

Н_б =... мм.

Г.8 Вычисление площади сечения уголкового профиля

SV            2

; = ... мм .

Г.9 Вычисление площади сечения таврового профиля

S’ =... мм².

Г. 10 Вычисление площади сечения полособульбового профиля

S6           2

₃ = ... ММ .

Г. 10 Составление градуировочной таблицы танка без скоса

Таблица Г.1

Уровень наполнения, см	Вместимость, м3	Коэффициент вместимости2), 3/мм	Погрешность определения вместимости,%
1	2	3	4
0	0,0325	0,002
1	0,0530	0,005
2	0,106
hfn	1.50815-
h +1 мп

ЬМП +2
Нпр

• ¹ Вместимость при уровне, соответствующем высоте «мертвой» полости танка.

• 2                            0,836-0,325  _

Коэффициент вместимости, равный--------= 0,051 м/мм.

L__________________________________

Г.11 Составление градуировочной таблицы танка со скосом

Уровень наполнения, см	Вместимость, м3	Коэффициентвме-стимости2), м3/мм	Погрешность определения вместимости,%
1	2	3	4
0	0,063	0,011
1	0,172	0,018
2	0,348
Но	283,2101)	0,071
Но+1	283,920	0,096
Но+2
НПр
1) Вместимость при уровне, соответствующем высоте расположения скоса. 2) Коэффициент вместимости, равный 0,172-0,063 ЛЛ11 3 = 0,011 м3/мм. 10

Вычисление провел

инициалы, фамилия

«_____»__г.

ПРИЛОЖЕНИЕ Д (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Д.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«____»_________________20__г

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной горизонтальный цилиндрический танк

№__________________ наливного судна (баржи) типа______________________

Орган изация____________________________________________________

Погрешность определения вместимости устанавливают по градуировочной таблице в зависимости от уровня наполнения, % :

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»_____________________________________г

Срок очередной поверки___________________________

Поверитель

подпись

должность,инициалы,фамилия

Д.2 Форма градуировочной таблицы танка

Организация_______________________________________

Танк №__________________________

Таблица Д.1 - Посантиметровая вместимость танка

Уровень наполнения, см	Вместимость,м3	Коэффициент вместимости, м3/мм	Погрешность определения вместимости, %
0
1
2
Нпр

Поверитель

подпись

должность,инициалы,фамилия

ПРИЛОЖЕНИЕ Е (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка

от «_______»________________201 _г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование предприятия

__________________________________________, и членов:_____________________________________

-владельца танкера                                          инициалы, фамилии

провела по ________________ контрольные измерения базовой высоты танка танкера типа____________номинальной вместимостью_________м³ при температуре окружающего воздуха °C_______.

Результаты измерения представлены в таблице Ж.1.

Таблица Е.1

Базовая высота танка
Среднее арифметическое значение товдвух измерений (Нб)к, мм	результа-	Значение базовой высоты, установленное при поверке танка (Нб)п, мм
1		2

Относительное изменение базовой высоты танка 5_б, %, вычисляют по формуле

5_б =      —-——— -100, где значения величин (Н_б)_к, (Н_б)_п приведены в 1-й, 2-й графах,

(^б ) п

Вывод: требуется (не требуется) внеочередная поверка танка.

Председатель комиссии

подпись инициалы, фамилия

Члены:

подпись инициалы, фамилия

* Указывают при заполнении

БИБЛИОГРАФИЯ

• [1]   Инструкция на светодальномер фирмы «LeicaGeosystemsAG», Швейцария, Гос-реестр 27984-04

• [2]   ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М

• [3]   Приказ Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, вместимость, уровень, поверка, градуировка, груз, высота, поверитель, измерение, погрешность, температура, судно, коффердам, светодальномер.

36
