ИНСТРУКЦИЯ

Системы контроля и измерения данных (СКИД)

МЕТОДИКА ПОВЕРКИ

МЦКЛ.0292.МП

Москва

2020

Содержание

ОПЕРАЦИИ ПОВЕРКИ

СРЕДСТВА ПОВЕРКИ..........................................................................................................

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

ПРОВЕДЕНИЕ ПОВЕРКИ

Внешний осмотр

Опробование

Идентификация программного обеспечения (ПО)

Определение метрологических характеристик (MX) систем

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая инструкция устанавливает методы и средства первичной и периодической поверки систем контроля и измерения данных (СКИД), серийно изготавливаемых Обществом с ограниченной ответственностью Производственная Компания «Таубер» (ООО ПК «Таубер»), г. Москва в соответствии с ТУ 3689-011-16430381-2016.

СКИД предназначены для автоматизированных измерений массы нефтепродуктов и других технических жидкостей (далее - жидкости), а также контроля параметров жидкости во время технологического процесса.

Инструкция устанавливает объем, порядок и методику первичной и периодической поверки в процессе эксплуатации СКИД.

Для СКИД установлен комплектный метод поверки.

Интервал между поверками - два года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2.1  При проведении поверки должны быть применены средства поверки, указанные в таблице 2.

• 2.2  Средства поверки должны быть исправны, иметь техническую документацию и действующие свидетельства о поверке. Эталоны единиц величин, используемые при поверке систем, должны быть аттестованы в установленном порядке.

Таблица 2

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

• 2.4 Перечень СИ, которыми могут комплектоваться СКИД, приведен в Приложении А.

• 3.1.1 При проведении поверки должны соблюдаться требования безопасности в соответствии с:

• - правилами безопасности, действующими на месте проведения поверки;

• - правилами безопасности, изложенными в эксплуатационной документации:

• - на поверяемую систему;

• - на средства измерений, входящие в его состав;

• - на применяемые средства поверки.

• - другими нормативными документами, действующими в сфере безопасности.

• 4.1  Требования к условиям проведения поверки

  • 4.1.1 Поверка по всем пунктам, проводится при любом из сочетаний значений влияющих факторов, соответствующих условиям эксплуатации поверяемых систем и средств поверки. Измерения условий окружающей среды проводят с помощью средств поверки.

  • 4.1.2 Средства измерений, входящие в состав систем, должны быть исправны.

  • 4.1.3 Периодическая поверка систем проводится на рабочей среде, первичную поверку допускается проводить на воде.

  • 4.1.4 Параметры электропитания от сети переменного тока:

• - напряжение, В                                                  220^; 380^;

-частота, Гц                                                               50 ±1.

• 4.1.5 Отсутствие внешних электрических и магнитных полей, кроме геомагнитного поля.

• 4.1.6 Отсутствие механической вибрации, тряски и ударов, влияющих на работу системы.

• 4.1.7 Давление в трубопроводах при наливе жидкости не более 2,5 МПа.

• 4.2 Требования к персоналу, проводящему поверку

  • 4.2.1 К выполнению операций поверки допускают лиц, прошедших обучение и проверку знаний, требований безопасности в соответствии с разделом 3 настоящего документа.

  • 4.2.2 К проведению поверки допускают лиц, аттестованных в качестве поверителя, изучивших эксплуатационную документацию на систему, средства измерений и оборудование, входящее в ее состав, а также средства поверки.

  • 4.2.3 При поверке управление системами должны осуществлять лица, прошедшие обучение и допущенные к ее обслуживанию.

• 5.1.1 Устанавливают:

• - соответствие комплектности, маркировки и монтажа составных частей систем требованиям эксплуатационной документации;

• - проверяют наличие и целостность пломб:

• - на СИ из состава поверяемой системы, места нанесения в соответствии с эксплуатационной документацией на данные СИ;

• - в местах, где возможно несанкционированное воздействие на результаты измерений (в зависимости от исполнения системы установлено в эксплуатационной документации на поверяемую систему).

• - отсутствие повреждений и дефектов, препятствующих проведению поверки.

• 5.1.2 Результаты считают положительными, если установлено:

• - полное соответствие комплектности, маркировки и монтажа составных частей систем требованиям эксплуатационной документации;

• - наличие пломбы;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки.

• 5.1.3 При выявлении несоответствий, такие несоответствия устраняют, в случае невозможности устранит данные несоответствия поверку системы прекращают и переходят к п. 6.5.

• 5.2.1 Подготовить систему к работе в соответствии с указаниями РЭ, задать дозу выдачи 2000 кг и произвести налив.

• 5.2.2 При наливе проверяют отсутствие течи жидкости, загазованности и других ситуаций, нарушающих нормальный ход работы поверяемой системы;

• 5.2.3 Результаты опробования считают положительными, если работа системы проходит в соответствии с эксплуатационной документацией (отсутствует течь жидкости, загазованность и другие ситуации, нарушающих нормальный ход работы поверяемой системы.

• 5.2.4 При появлении течи жидкости, загазованности и других ситуациях, нарушающих нормальный ход поверочных работ, поверку прекращают до устранения причин, в случае невозможности устранить данные несоответствия поверку системы прекращают и переходят к п. 6.3.

• 5.3.1 СКИД имеет встроенное программное обеспечение (далее - ПО), которое разделено на:

• - метрологически значимую часть ПО, используемую для: сбора, обработки и передачи измерительной информации. Данное ПО устанавливается в памяти отдельного программируемого контроллера Siemens SIMATIC S7 и защищено от несанкционированного доступа средствами шифрования, контроля доступа и верификацией самого контроллера, идентификационные данные приведены в таблице 3.

• - метрологически не значимую часть ПО, используемую для: отображения сведений о состоянии оборудования и измерительной информации, обеспечения безопасности и управления технологическими процессами СКИД, накопления и хранения архива, ведения журналов событий, осуществления информационного обмена СКИД с внешними информационными системами.

Таблица 3 - Идентификационные данные метрологически значимой части ПО

• 5.3.2 Проверку соответствия метрологически значимой части ПО производят путем сравнения идентификационных данных, указанных в описании типа на СКИД, и в таблице 3 настоящего документа, с данными отображаемыми в разделе «Инфо» на сенсорной панели управления или на АРМ оператора.

• 5.3.3 Результаты проверки по п. 5.3 считаются положительными, если установлено полное соответствие идентификационных данных ПО.

• 5.3.4 Результаты проверки идентификационных данных заносят в протокол поверки.

• 5.4.1 Через сенсорную панель управления или АРМ оператора задают дозу выдачи по массе 2000 кг и наливают ее в мерник УПМ 2000. Всего делается 5 наливов.

При этом каждом наливе фиксируют:

• - условия испытаний, по показаниям средств поверки (заносят в таблицу 4);

• - массу жидкости по показаниям системы, тскида), кг (заносят в таблицу 5);

• - массу жидкости по показаниям цифрового табло весового терминала, входящего в состав УПМ 2000, т_В(о, кг (заносят в таблицу 5).

Таблица 4 - Условия поверки

Таблица 5 - Определение MX системы при измерении массы жидкости

• 5.4.2 Обработка экспериментальных данных

5.4.2.1 Массу жидкости в мернике УПМ 2000 с учетом поправки (тпупмсо) вычисляют по формуле 1 и заносят в таблицу 5

^mB(i) ~                                            (О

где m_B(t) - измеренное значение массы жидкости по цифровому табло весового терминала УПМ 2000 для каждого налива (/);

к - коэффициент, учитывающий поправку при взвешивании на воздухе, в соответствии с эксплуатационной документацией на УПМ 2000 принимается к — 1,001.

Примечание: В случае применения других средств поверни (в соответствии с п. 2.3) значение массы, измеренное этими средствами поверки, вычисляют в соответствии с их эксплуатационной документацией.

• 5.4.2.2 Значение относительной погрешности измерения массы жидкости для каждого налива (i) вычисляют по формуле 2 и заносят в таблицу 5



  ^тСКИД(р ^тв



  • 100%,

  (2)

где ^скидсо^- масса жидкости по показаниям системы для каждого налива (/), кг.

• 5.4.2.3 Результаты поверки по п. 5.4 считают положительными, если значения погрешности измерений массы      для каждого налива не превышают ± 0,20%.

• 6.1 Результаты поверки оформляют протоколом поверки (рекомендуемая форма приведена в Приложение Б), где отображают результаты по каждому пункту.

• 6.2 Положительные результаты поверки удостоверяются свидетельством о поверке, оформленным в соответствии с действующими нормативными правовыми документами, и (или) записью в формуляре, заверяемой подписью поверителя, проводившего поверку, и знаком поверки. Производят пломбировку СКИД, как показано на рисунке 1, с нанесением знака поверки.

• 6.3 Если СКИД по результатам поверки признаны непригодными к применению (результаты проверки хотя бы по одному пункту отрицательные) выписывается извещение о непригодности к применению.

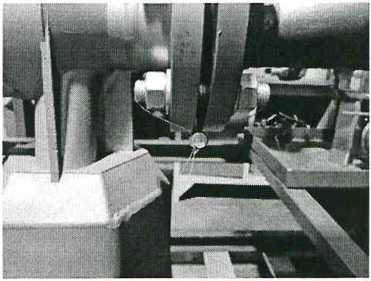

  Рисунок 1 - Пломба поверителя, препятствующая демонтажу СИ

Директор по стратегическому управлению и развитию ЗАО КИП «МЦЭ»

Ю.В. Мишаков

Приложение А

(обязательное)

Перечень СИ, которыми может комплектоваться СКИД

Таблица А.1

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол поверки №____

Системы контроля и измерения данных (СКИД)

(указывается обозначение системы по ТУ 3689-011-16430381-2016)

серийный №_________

Условия поверки:

окружающая среда: температура_____________°C; влажность______________%; атм. давление______________.

измеряемая среда__________________, температура_____________°C.

Результаты поверки:

по п. 5.1___________________

(указываются результаты проверки по данному пункту: положительные/отрицательные)

по п. 5.2____________________________________________________________________________________________________________

(указываются результаты проверки по данному пункту: положительные/отрицательные)

по п. 5.3____________________________________________________________________________________________________________

(указываются результаты проверки по данному пункту: положительные/отрицательные)

по п. 5.4____________________

(должны быть вставлены заполненные таблицы 4, 5)

(указываются результаты проверки по данному пункту: положительные/отрицательные)

Примечания:

(заполняется при необходимости)

Заключение:

(делается заключение о пригодности поверяемого СИ к применению)

Выдано_______________________________________________________________________________

(указываются: наименование, № и дата выдачи документа, в случае положительных результатов — свидетельство о поверке, в случае отрицательных - извеи(ение о непригодности к применению)

Дата проведения поверки_______

Поверитель _________________________________________________

(должность .ФИО. подпись)
