ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

«НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОННО-МЕХАНИЧЕСКИХ ПРИБОРОВ»

ОАО«НИИЭМП»

УСТАНОВКА ДЛЯ ИЗМЕРЕНИЙ СТАТИЧЕСКИХ

ПАРАМЕТРОВ ЦАП

«УИСП-70»

Руководство по эксплуатации

РУКЮ.411721.002 РЭ

Разработчик

Начальник НПК-4

В.К. Петров

2015 г.

Инв. № подл.

СОГЛАСОВАНО

Главный метролог

И.А. Кострикина

«_____»______________2015 г.

4 Поверка

4.1 Настоящий раздел устанавливает методы и средства поверки установки.

4.2 Установка подлежит обязательной поверке. Интервал между поверками (межповерочный интервал) 1 год.

4.3 Операции поверки

4.3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 3.

Инв. № подл.

Таблица 3

Наименование операции

Номер пункта

Выполнение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

4.8.3

+

+

2 Проверка электрической прочности изоляции

4.8.4

+

-

3 Проверка сопротивления изоляции

4.8.5

+

-

4 Опробование

4.8.6

+

+

5 Определение погрешности измерения погрешности преобразования в конечной точке шкалы EG

4.8.7.1

+

+

6 Определение погрешности измерения погрешности коэффициента преобразования E0

4.8.7.1

+

+

7 Определение погрешности измерения нелинейности EL

4.8.7.2

+

+

8 Определение погрешности измерения дифференциальной нелинейности ELD

4.8.7.2

+

+

  • 4.4 Средства поверки

  • 4.4.1 При проведении поверки должны применяться средства измерений, указанные в таблице 4.

    Инв. № подл.

Таблица 4

Средства поверки

Технические характеристики

1

2

Основные средства поверки

1 Мультиметр 3458A

Диапазон измерений от 0 до 100 В, погрешность ± (2,5^10-6изм +3-10'6к), где иизм и ик - измеренное напряжение и конечное значение предела измерений напряжений соответственно.

2 Калибратор универсальный Н4-17

Диапазон воспроизведений от 0 до 20 В, погрешность ± (2^10-5/ивых +10-6U), где ивых и ик - воспроизводимое выходное напряжение и конечное значение предела воспроизведения напряжений соответственно.

3 Мегомметр М4101/4

Предел измерений до 200 МОм; Выходное напряжение до 1000 В.

Вспомогательное оборудование

4 Приспособление коммутационное РУКЮ.468354.01

5 Образцы ГИС ЦАП

6 У стройства контактные

Тип устройства контактного соответствует типу измеряемых ГИС ЦАП

Средства контроля условий поверки

7 Гигрометр

психрометрический ВИТ 2

Диапазон измерений температуры от 15 до 41 °С;

Цена деления 0,2 °С;

Диапазон измерений относительной влажности от 20 до 93 %;

Пределы допускаемой абсолютной погрешности измерения влажности ± 1 %.

8 Барометр-анероид метеорологический БАММ-1

Диапазон измерений давления от 80 кПа до 107 кПа;

Абсолютная погрешность измерений давления ± 1 кПа.

9 Частотомер сетевой Ф 246

Диапазон измерений частоты от 45 до 55 Гц; Входное напряжение частотомера от 176 до 264 В; Предел допускаемой основной погрешности ± 0,04 %.

10 Вольтметр Э 545

Диапазон измерений от 0 до 300 В; Класс точности 0,5.

П р и м е ч а н и е - Допускается применять другие средства измерений, удовлетворяющие по точности требованиям поверки.

  • 4.5 Требования безопасности

  • 4.5.1 К проведению поверки допускаются лица, имеющие группу по электробезопасности не ниже 3, изучившие настоящую методику и прошедшие обучение по проведению поверки в соответствии с указанной рекомендацией.

  • 4.5.2 Требования к электробезопасности - по единым Правилам по охране труда при эксплуатации электроустановок (ПОТЭУ).

  • 4.5.3 Защитное заземление или зануление установки - по ГОСТ 12.1.030.

  • 4.6 Условия поверки

  • 4.6.1. При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °С

    от 18 до 22; не более 80; от 84 до 106;

    от 49,5 до 50,5; от 215,6 до 224,4.

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - частота питающей сети, Гц

  • - напряжение питающей сети переменного тока, В

  • 4.7 Подготовка к поверке.

  • 4.7.1. Подготовить приборы 3458A, Н4-17 к работе в соответствии с их эксплуатационными документами.

  • 4.8 Проведение поверки

  • 4.8.1 К проведению поверки допускаются лица, изучившие настоящее руководство по эксплуатации, эксплуатационные документы на используемые при поверке приборы, получившие подготовку поверителей.

  • 4.8.2 В случае получения отрицательного результата при проведении любой из указанных в таблице 3 операций поверку установки прекращают и признают установку не пригодной к применению.

  • 4.8.3 Внешний осмотр

    Инв. № подл.

  • 4.8.3.1 При проведении внешнего осмотра должно быть установлено соответствие следующим требованиям:

- установка должна быть укомплектована в соответствии с настоящим руководством по эксплуатации (см. 1.3);

- все составные части установки не должны иметь механических повреждений, которые могут повлиять на метрологические и технические характеристики установки, а также безопасность персонала;

- все органы управления должны иметь надписи, указывающие их конкретное назначение, быть прочно закреплены, обеспечивать надёжную фиксацию;

- все средства измерений, входящие в состав установки должны иметь свидетельство о поверке.

  • 4.8.4 Проверка электрической прочности изоляции

  • 4.8.4.1 Электрическую прочность изоляции установки контролировать на универсальной пробойной установке УПУ-1М при отключенном входном кабеле. Контролю подвергается блок измерений. Подключить одну из выходных шин УПУ-1М к контакту сетевой вилки установки, а вторую шину к заземляющему зажиму «     ». Включить

установку. Повышать напряжение плавно так, чтобы оно достигло испытательного значения 1,5 кВ за 10 с, выдержать его в течении 1 мин. Снять испытательное напряжение.

Установка считается выдержавшей испытание при отсутствии пробоев и перекрытий изоляции.

  • 4.8.5 Проверка сопротивления изоляции

  • 4.8.5.1 Сопротивление изоляции измерить мегомметром. Подключить один выходной зажим к контакту сетевой вилки, а другой к заземляющему зажиму « » блока измерений. Измерить сопротивление изоляции при испытательном напряжении 100 В.

Установка считается выдержавшей испытание, если электрическое сопротивление изоляции составляет не менее 20 МОм.

  • 4.8.6 Опробование

    Инв. № подл.

  • 4.8.6.1 Опробование установки производится для предварительной оценки её исправности. Для опробования необходимо выполнить действия, указанные в разделе 2 руководства, используя рабочий экземпляр ГИС ЦАП.

  • 4.8.6.2 При опробовании проверяют идентификационные данные программного обеспечения (ПО) установки. Программное обеспечение (ПО) включает в себя два уровня: встроенное ПО и ПО верхнего уровня (ПО компьютера).

Идентификационные данные ПО компьютера: наименование ПО - UISP 70, версия v.2.2, цифровой идентификатор ПО - D20EE308.

Идентификационные данные встроенного ПО: наименование ПО - ADC_ctrl, версия v.1.2.

  • 4.8.7 Определение метрологических характеристик

  • 4.8.7.1 Определение погрешностей измерения погрешности коэффициента преобразования EO и погрешности преобразования в конечной точке шкалы EG .

Собрать схему в соответствии с рисунком 7. Использовать кабели из ЗИП-О, указанных на схеме приборов.

Инв. № подл.

Нажать в главном окне программы (см. рисунок 3) экранную кнопку «Из файла». В

появившемся окне выбрать и открыть файл «IspEgEo.prg». Произойдет запуск программы для поверки EG и EO , подтверждающийся сообщением «Программа определения погрешности Eg и Eo», и измерение опорных напряжений для режимов «-Uref», «+Uref». Далее появится

сообщение «Включите ограничение вых-го напряжения (“ЛИМИТ”)». Установить на приборе Н4-17 уровень ограничения выходного напряжения 12 V. Нажать экранную кнопку «OK» в окне сообщения. Программа выполнит необходимые измерения, выведет результаты в соответствии с рисунком 8 и окно «Отчет» в соответствии рисунком 9.

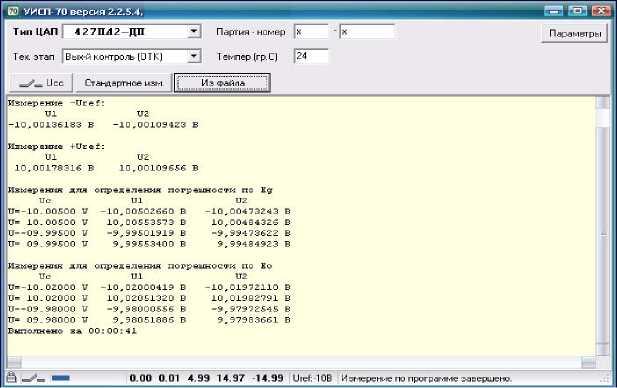

Рисунок 8

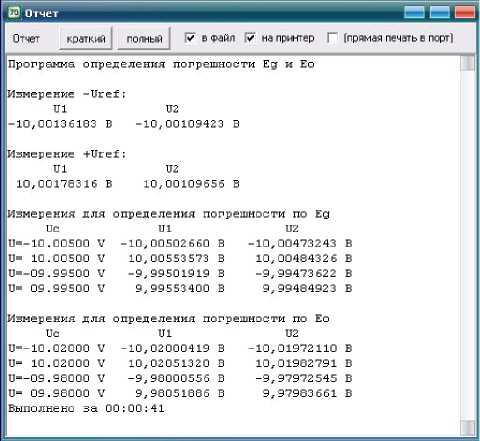

Рисунок 9

При необходимости печати результатов нажать в окне «Отчет» экранную кнопку «полный». Столбец «U1» результатов измерений содержит показания установки, столбец «U2» - показания прибора 3458А, столбец «Uc» - показания калибратора Н4-17. Результаты измерений занести в таблицу 5.

Инв. № подл.

Таблица 5

Режим измерения

Номера измерений m, i

Показания приборов

Н4-17 Uc, V

УИСП-70 U1, В

3458A U2, В

-Uref

1

-

+Uref

2

-

Uc (Eg)

1

-10,005

2

10,005

3

-9,995

4

9,995

Uc (Eo)

1

-10,02

2

10,02

3

-9,98

4

9,98

По данным таблицы 5 для каждого из режимов «-Uref» и «+Uref» рассчитать погрешности преобразования в конечных точках шкалы EGxj при измерении установкой по формуле (1):

Eg , = U1xiT1 *100% ’           (1)

xj U1

m

где i - номер измерения в режиме «Uc(Eg)»;

U1Xi - показания установки при i - ом измерении без знака (абсолютные значения);

U1m - показания установки при m - ом измерении без знака (абсолютные значения) в режимах «-Uref» и «+Uref» ;

m = 1 для «-Uref» и m = 2 для «+Uref».

Рассчитать погрешности преобразования в конечных точках шкалы EGj при измерении прибором 3458A по формуле (2):

Eg . = U2 тУ2т *100 % ,         (2)

j U2

т

где    i - номер измерения в режиме «Uc(Eg)» ;

U2i - показания прибора 3458A при i - ом измерении без знака (абсолютные значения);

Инв. № подл.

U2m - показания прибора 3458A при т - ом измерении без знака (абсолютные значения) в режимах «-Uref» и «+Uref» ;

т = 1 для «-Uref» и т = 2 для «+Uref» .

Результаты расчетов занести в таблицу 6.

Таблица 6

Номер измерения j

Режим

измерения

Границы диапазона, В

Погрешность преобразования в конечных точках

EGj, %

Погрешность преобразования в конечных точках

ElXj- %

1

-Uref

-10,005

2

+Uref

-10,005

3

-Uref

10,005

4

+Uref

10,005

5

-Uref

-9,995

6

+Uref

-9,995

7

-Uref

9,995

8

+Uref

9,995

По данным таблицы 6 найти погрешности измерений погрешностей преобразования в конечных точках шкалы по формуле (3):

AEGi = EGxj-EGj .                   (3)

Результаты расчетов занести в таблицу 7.

Таблица 7

Проверяемая метрологическая характеристика

Измеренное значение метрологической характеристики AEGi, %

Допускаемые значения метрологической характеристики, %

минимальное

максимальное

Погрешность  изме

рения погрешности преобразования    в

конечной точке шкалы AEg

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

-0,005

+0,005

Инв. № подл.

Результат поверки считать удовлетворительным, если погрешность измерения

погрешности коэффициента преобразования \Eg4 не превышает ± 0,005 % .

По данным таблицы 5 для каждого из режимов «-Uref» и «+Uref» рассчитать

погрешность коэффициента преобразования Eoxj для установки по формуле (4):

E0xj =

xj

U1i+1 -U1i -2*U1m 2*U1m
*100%

(4)

где i - номер измерения в режиме «Uc(Eo)», i = 1 при показаниях прибора Н4-17 Uc « -10,02 V» и i = 3 при показаниях прибора Н4-17 Uc « -9,98 V»;

m = 1 для «-Uref» и m = 2 для «+Uref»;

U1i , U1i+1 - показания установки при i - ом ,( i+1) - ом измерениях;

U1m - показания установки при m - ом измерении без знака (абсолютные значения) в режимах «-Uref» и «+Uref».

Рассчитать погрешность измерения коэффициента преобразования Eoj при измерении прибором 3458A по формуле (5):

2*U2m

m

где i - номер измерения в режиме «Uc(Eo)», i = 1 при показаниях прибора Н4-17 Uc « -10,02 V» и i = 3 при показаниях прибора Н4-17 Uc « -9,98 V»;

m = 1 для «-Uref» и m = 2 для «+Uref»;

U2i , U2i+1 - показания прибора 3458A при i - ом , ( i+1) - ом измерениях;

U2m - показания прибора 3458A при m - ом измерении без знака (абсолютные значения) в режимах «-Uref» и «+Uref».

Результаты расчетов занести в таблицу 8.

Таблица 8

Номер измерения j

Режим

измерения

Uc, V

Погрешность измерения коэффициента преобразования Eoxj, %

Погрешность измерения коэффициента преобразования Eoj, %

1

-Uref

± 10,02

2

Uref

3

-Uref

± 9,98

4

+Uref

Инв. № подл.

По данным таблицы 8 определить погрешность измерения погрешности коэффициента преобразования AEoj по формуле (6):

\Eoj Eoxj- Eoj .                     (6)

Результаты расчетов занести в таблицу 9

Таблица 9

Проверяемая метрологическая характеристика

Измеренное значение метрологической характеристики AEoj, %

Допускаемые значения метрологической характеристики, %

минимальное

максимальное

Погрешность измерения погрешности коэффициента преобразования AEo

-0,002

+0,002

-0,002

+0,002

-0,002

+0,002

-0,002

+0,002

Результат поверки считать удовлетворительным, если погрешность измерения погрешности коэффициента преобразования AEoi не превышает ± 0,002.

  • 4.8.7.2 Определение погрешностей измерения нелинейности EL и дифференциальной нелинейности ELD.

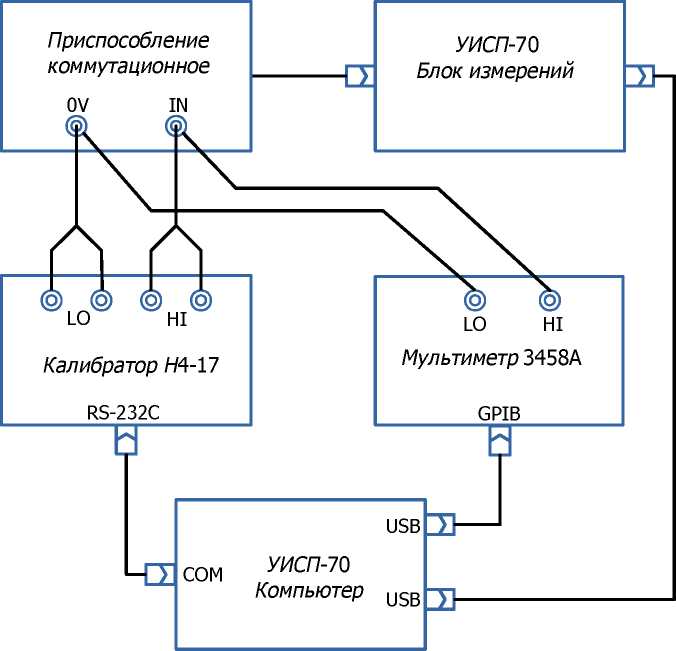

Собрать схему в соответствии с рисунком 10. Использовать кабели только из ЗИП-О указанных на схеме приборов.

Инв. № подл.

Рисунок 10.

B окне программы  нажать экранную кнопку «Из файла ». В появившемся окне

выбрать и открыть файл «IspNL_CLB.prg». Выполнение программы поверки начнется экранным сообщением «Программа определения погрешности нелинейности» и откроется окно сообщения «Включите ограничение вых-го напряжения (“ЛИМИТ”)». Установить на приборе Н4-17 уровень ограничения выходного напряжения 12 V. Нажать экранную кнопку «OK» в окне сообщения. Программа выполнит необходимые измерения, выведет результаты в виде таблицы в соответствии с рисунком 11 и окно «Отчет» в соответствии с рисунком 12. При необходимости печати результатов нажать в окне «Отчет» экранную кнопку «полный». Программа поверки завершит работу экранным сообщением о затраченном времени: «Выполнено за чч. мм.сс».

Инв. № подл.

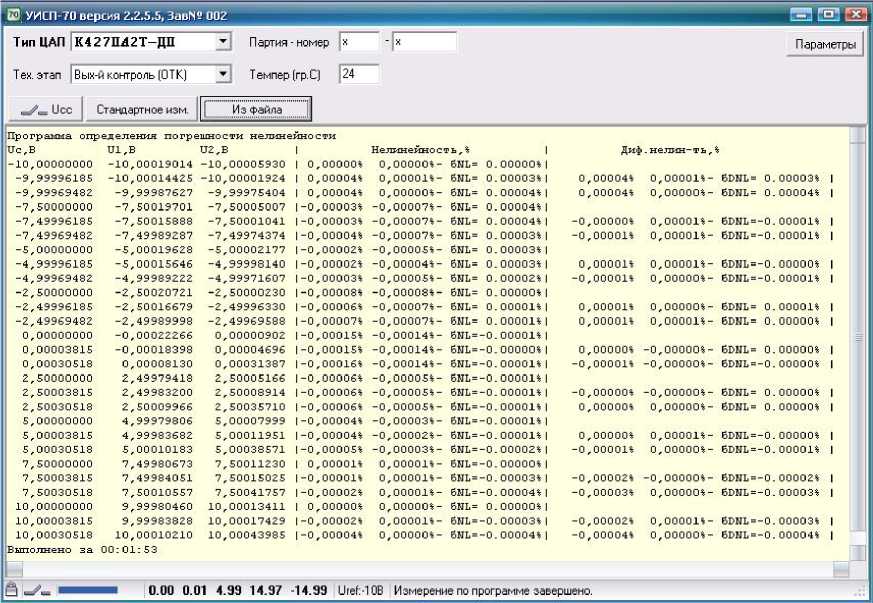

Рисунок 11

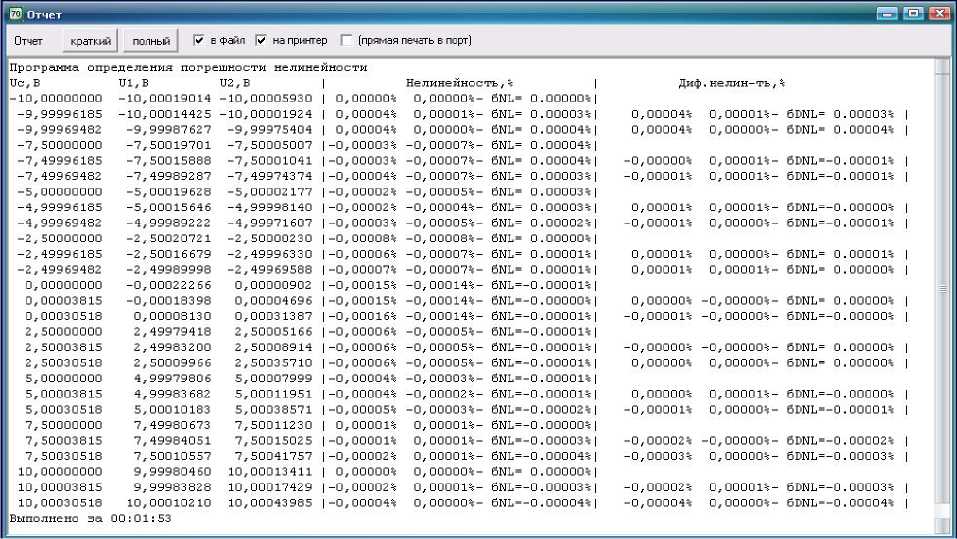

Рисунок 12

В столбцах таблицы результатов слева на право указаны:

  • — показания калибратора Н4-17 Uc;

  • показания установки U1;

  • показания прибора 3458А U2;

  • значения нелинейности EL найденные по показаниям установки;

  • значения нелинейности EL найденные по показаниям прибора 3458А;

  • — значения погрешности нелинейности 6El;

  • значение дифференциальной нелинейности ELD найденные по показаниям установки;

  • значение дифференциальной нелинейности ELD найденные по показаниям прибора 3458А;

  • — значение погрешности дифференциальной нелинейности 6Eld.

По данным таблицы найти максимальное и минимальное значения погрешности измерения нелинейности 6EL, максимальное и минимальное значения погрешности измерения дифференциальной нелинейности 6Eld. Результаты занести в таблицу 10.

Инв. № подл.

Таблица 10

Проверяемая метрологическая характеристика

Измеренное значение метрологической характеристики, %

Допускаемые значения метрологической характеристики, %

минимальное

максимальное

минимальное

максимальное

Погрешность измерения нелинейности 6EL

-0,0001

+0,0001

Погрешность измерения дифференциальной нелинейности 6ELD

-0,0001

+0,0001

Результат поверки считать удовлетворительным, если погрешность измерения

нелинейности 6EL не превышает ± 0,0001 % .

Результат  поверки  считать удовлетворительным,  если  погрешность измерения

дифференциальной нелинейности 6ELD не превышает ± 0,0001 % .

4.9 Оформление результатов поверки

  • 4.9.1 Результаты периодической и первичной поверки установки оформляются выдачей свидетельства о поверке, в котором указывается срок действия и дата очередной поверки. При этом поверительное клеймо наносится либо на свидетельство о поверке, либо непосредственно на измерительный блок установки.

  • 4.9.2 При отрицательных результатах поверки установка к применению не допускается и выдают извещение о непригодности с указанием причин.

5 Хранение

  • 5.1 Хранить установку следует в складских условиях при температуре окружающего воздуха от 10 до 40 °С и относительной влажности воздуха 80 % при температуре 25 °С. В помещении для хранения содержание коррозионно-активных агентов должно удовлетворять требованиям, предъявляемым к атмосфере типа I по ГОСТ 15150.

  • 5.2  По требованию Заказчика установка может быть законсервирована для длительного хранения по ГОСТ 9.014.

6 Утилизация

  • 6.1 Установка не представляет опасности для жизни, здоровья людей и окружающей среды.

  • 6.2 После окончания срока службы (эксплуатации) составные части установки сдаются в металлолом в установленном на предприятии порядке.

    Инв. № подл.

26

РУКЮ.411721.002 РЭ

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
