Федеральное агентство по техническому регулированию и метрологии УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ ИМ.Д.И.МЕНДЕЛЕЕВА»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

УТВЕРЖДАЮ

И.о. директора УНИИМ - филиала

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА

ИЗМЕРЕНИЙ

Приборы для определения числа падения ПЧП-М

МЕТОДИКА ПОВЕРКИ МП 97-241(243)-2020

Екатеринбург

2020

ПРЕДИСЛОВИЕ

  • 1 РАЗРАБОТАНА Уральским научно-исследовательским институтом метрологии -филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

  • 2 ИСПОЛНИТЕЛЬ Старший научный сотрудник лаб. 241 Парфенова Е.Г.

  • 3 УТВЕРЖДЕНА и.о. директора УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» в 2020 г.

СОДЕРЖАНИЕ

требованиям

Государственная система обеспечения единства измерений Приборы для определения числа падения ПЧП-М. Методика поверки

МП 97-241(243)-2020

Дата введения в действие «___»______________2020 г.

1 Общие положения

Настоящая методика распространяется на приборы для определения числа падения ПЧП-М (далее приборы), предназначенные для измерений числа падения при определении альфа амилазной активности в зерне и муке, и устанавливает методику их первичной и периодической поверки. Поверка приборов должна производиться в соответствии с требованиями настоящей методики.

При проведении поверки должна обеспечиваться прослеживаемость результатов измерений интервалов времени к государственному первичному эталону единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018 в соответствии с государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 путем применения поверенного секундомера.

Интервал между поверками - 1 год.

2 Нормативные ссылки

В настоящей методике поверки использованы ссылки на следующие документы:

  • -  ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

  • - ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

  • - Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (с 01.01.2021 г. Приказ Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке»);

  • - Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты (ФГУП «ВНИИФТРИ»)»;

  • - Приказ Минтруда России от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

3 Перечень операций поверки

При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операций при поверке

первичная

периодическая

Внешний осмотр средства измерений

8

Да

Да

Подготовка к поверке и опробование средства измерений

9

Да

Да

Продолжение таблицы 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операций при поверке

первичная

периодическая

Определение метрологических характеристик средства измерений

10

Определение высоты падения шток-мешалок

10.1

Да

Да

Определение массы шток-мешалок

10.2

Да

Да

Определение диапазона измерений и систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени)

10.3

Да

Да

Если при проведении той или иной операции получен отрицательный результат, дальнейшую поверку прекращают, а прибор бракуют.

4 Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C                                      20±5

  • - относительная влажность, %,                                         не более 80

  • - атмосферное давление, кПа                                          от 84 до 107

5 Требования к специалистам, осуществляющим поверку

К проведению работ по поверке прибора допускаются лица, прошедшие специальное обучение в качестве поверителя, ознакомившиеся с настоящей методикой поверки и документацией на поверяемый прибор.

6 Метрологические и технические требования к средствам поверки

При проведении поверки применяют оборудование согласно таблице 2.

Таблица 2 - Средства поверки

Номер пункта

МП

Наименование

Метрологические и технические требования

10.1

Штангенциркуль цифровой

Диапазон измерений от 0 до 300 мм, с погрешностью ±0,03 мм

10.2

Весы

II    (высокого)    класса    точности    по

ГОСТ OIML R 76-1 с максимальной нагрузкой не менее 100 г, ценой деления 0,1 г

10.3

Секундомер электронный «СЧЕТ-IM» (регистрационный номер в Федеральном информационном фонде 40929-09)

Диапазон измеряемых интервалов времени от 0,01 до 999,999 с, предел допускаемой абсолютной погрешности ±(15-10'5-Т+С) с, где Т - измеренное значение интервала времени в с; С - дискретность измерений в данном интервале

4.1

Термогигрометр

Диапазоны измерений температуры и относительной влажности в пределах значений в соответствии с п. 4

4.1

Барометр

Диапазон измерений атмосферного давления в пределах значений в соответствии с п. 4

Все средства поверки должны иметь действующие свидетельства о поверке.

Допускается применение других средств поверки, не приведенных в таблице 2, но

обеспечивающих определение метрологических характеристик с требуемой точностью.

7 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки должны быть соблюдены требования Приказа Минтруда России от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», требования ГОСТ 12.2.007.0. А также указания по мерам безопасности, приведенные в паспорте на прибор.

8 Внешний осмотр средства измерении

При внешнем осмотре необходимо установить:

  • - соответствие внешнего вида прибора сведениям, приведенным в описании типа;

  • - соответствие комплектности требованиям паспорта на прибор;

  • - четкость и наличие всех предусмотренных надписей на наружных панелях;

  • - отсутствие видимых внешних повреждений, отрицательно влияющих на работоспособность, в том числе проверку внешнего вида шток-мешалки на предмет механических повреждений;

  • - проверку внешнего вида шток мешалки;

  • - отсутствие повреждений изоляции соединительного кабеля.

При установлении дефектов, препятствующих нормальному использованию, приборы бракуют и дальнейшую поверку не проводят.

9 Подготовка к поверке и опробование средства измерений

Перед проведением поверки необходимо подготовить прибор к работе в соответствии с паспортом.

При опробовании необходимо проверить заполнение водяной бани дистиллированной водой и выполнить дальнейшие действия.

Включить тумблер «Сеть». Должны включиться индикатор «Сеть» и индикатор «ТО».

Дождаться момента, когда погаснет индикатор «ТО». Вода в водяной бане должна закипеть.

Заполнить две пробирки водой, установить шток-мешалки и установить пробирки в кассете прибора.

Нажать кнопку «Пуск». На индикаторах должен начаться отсчет времени. Через 5 с коромысло прибора должно опуститься вниз, захватить шток-мешалки и начать процесс перемешивания. Через 60 с захваты должны освободить шток-мешалки. При достижении шток-мешалками дна пробирок счет времени должен остановиться и должен загореться индикатор «Результат».

10 Определение метрологических характеристик средства измерений

Перед определением метрологических характеристик средства измерений необходимо провести определение высоты падения шток-мешалок и массы шток-мешалок

  • 10.1  Определение высоты падения шток-мешалок провести в следующей последовательности:

    • 10.1.1 Снять шток-мешалки. Нажать кнопку «ПУСК/СТОП».

    • 10.1.2 После остановки коромысла в верхнем положении, привести рукой захваты устройства в вертикальное положение.

    • 10.1.3 Установить шток поверочный (рисунок 1) втулкой (2) на левый держатель захвата шток-мешалки с предварительно зафиксированной, примерно в средине штока, подвижной втулкой (1).

    • 10.1.4 Освободить фиксирующий винт (3) подвижной втулки (1), медленно и плавно опускать ее вниз до момента остановки отсчета времени на левом цифровом индикаторе монитора. Зафиксировать втулку (1) в этом положении.

    • 10.1.5 Снять шток поверочный и измерить штангенциркулем расстояние Н (между нижними торцами подвижной (1) и неподвижной (2) втулок).

    • 10.1.6 Расстояние должно быть в пределах (68±1) мм. Если расстояние превышает заданные пределы, то необходимо повторно провести операции по п. 10.1.1-10.1.5.

    • 10.1.7 Установить шток на другой держатель и повторить операции по п. 10.1.1-10.1.6 для правой части прибора.

    • 10.1.8 Прибор считается выдержавшим данную операцию поверки, если высота падения шток-мешалок не превышает (68±1) мм.

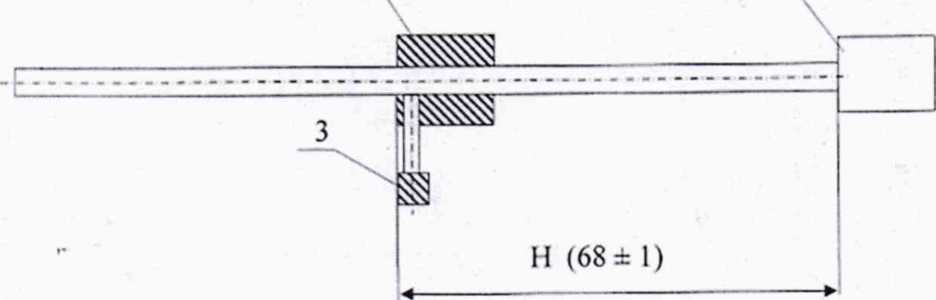

1 - подвижная втулка; 2 - втулка; 3 - винт

Рисунок 1 - Шток поверочный

  • 10.2 Определение массы шток-мешалок

    • 10.2.1 Установить шток-мешалку вертикально, металлической втулкой вниз на платформу весов. Шток-мешалку удерживать в вертикальном положении за подвижную пластмассовую часть втулки, располагая ее в верхней части шток-мешалки.

    • 10.2.2 Зафиксировать показания весов. Показания должны быть в пределах (25±0,5) г.

    • 10.2.3 Повторить операцию по п. 10.2.1 -10.2.2 для второй шток-мешалки.

    • 10.2.4 Прибор считается выдержавшим данную операцию поверки, если масса каждой шток-мешалки не превышает (25±0,5) г.

10.3 Определение диапазона измерений и систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени)

  • 10.1.1 Определение диапазона измерений и систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени) проводят с применением секундомера электронного «СЧЕТ-IM» (далее - секундомера).

  • 10.1.2 При определении систематической составляющей абсолютной погрешности измерений числа падения в начале диапазона измерений необходимо выполнить следующие операции:

  • - нажать кнопку «Пуск» и одновременно запустить секундомер;

  • - когда на мониторе прибора появится значение 60 с (в момент освобождения шток-мешалок), тогда необходимо одновременно остановить секундомер. На приборе нажать кнопку «Стоп»;

  • - зафиксировать показания прибора и секундомера.

Результат измерений на поверяемом приборе должен быть в диапазоне (60±1) с. Проводят не менее двух измерений для каждой шток-мешалки.

  • 10.1.3 При определении систематической составляющей абсолютной погрешности измерений числа падения в конце диапазона измерений необходимо выполнить следующие операции:

  • - снять шток-мешалки;

  • - нажать кнопку «Пуск» и одновременно запустить секундомер;

  • - когда на мониторе прибора появится значение 900 с, необходимо одновременно остановить секундомер. На приборе нажать кнопку «Стоп»;

- зафиксировать показания прибора и секундомера.

Результат измерений на поверяемом приборе должен быть в диапазоне (900±1) с. Проводят не менее двух измерений для каждой шток-мешалки.

11 Подтверждение соответствия средства измерений метрологическим требованиям

Для каждого результата измерений рассчитывают абсолютную погрешность по

формуле

А = Г , — 7\.

1 пр;   1

где Тпр;- результат измерений на приборе в /-точке диапазона измерений, с;

Toj- показания секундомера в /-точке диапазона измерений, с.

11.2 Приборы считают выдержавшими поверку, если во всех точках выполняется неравенство

(2)

где До - пределы допускаемой абсолютной погрешности прибора, указанные в описании типа на прибор и приведенные в таблице 3.

Таблица 3 - Метрологические характеристики прибора

Наименование характеристики

Значение

Диапазон измерений числа падения, с

от 60 до 900

Пределы допускаемой систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени), с

±1,0

12 Оформление результатов поверки
  • 12.1 Результаты поверки оформляются протоколом произвольной формы.

  • 12.2 При положительных результатах поверки прибор признают пригодным к применению и оформляют результаты поверки в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 или действующими на момент проведения поверки нормативноправовыми актами в области обеспечения единства измерений. Знак поверки наносится на свидетельство о поверке или в паспорт на прибор.

  • 12.3 При отрицательных результатах поверки прибор к применению не допускают и оформляют результаты поверки в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 или действующими на момент проведения поверки нормативноправовыми актами в области обеспечения единства измерений.

Разработчик:

Парфенова Е.Г.

Старший научный сотрудник лаб. 241 УНИИМ -филиала ФГУП «ВНИИМ им. Д.И.Менделеева»
