Методика поверки «Счетчики электрической энергии статистические однофазные » (МП МЦКЛ.0178.МП)

УТВЕРЖДАЮ

_ А. В. Федоров <2 20 < G.

Счетчики электрической энергии статические однофазные АМПЕР 1 Методика поверки

МЦКЛ.0178.МП

г. Москва

2015 г.

Счетчики электрической энергии статические однофазные АМПЕР 1 (далее - счетчики), изготавливаемые ООО «СТРИЖ Телематика» в соответствии с ТУ 4228-001-29475497-2015, предназначенные для измерений активной и реактивной электрической энергии, оценки активной и реактивной мощности в однофазных двухпроводных электрических цепях сетей переменного тока, организации многотарифного учета активной и реактивной электрической энергии.

Методика поверки устанавливает методы и средства первичной (при вводе в эксплуатацию и/или после ремонта) и периодической поверок.

Первичную и периодическую поверки осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели.

Интервал между поверками - 16 лет.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1.1- Операции поверки

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

• 2.1 Перечень эталонов единиц величин, средств измерений и вспомогательного оборудования (далее - средств поверки) при проведении операций поверки:

• - установка для проверки параметров электрической безопасности GPI-825; испытательное напряжение до 5 кВ; погрешность установки напряжения ± 3 %; погрешность измерения сопротивления изоляции ± 5 %;

• - установки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303 (№ 52156-12 в Госреестре СИ РФ, далее - поверочная установка);

-частотомер универсальный GFC-8131H (далее - частотомер); диапазон измеряемых частот 0,1 Гц - 300МГц; погрешность измерения частоты 1,5 -10’⁷;

• - источник питания типа Б5-ЗО; постоянное напряжение от 0 до 24 В; сила тока до 50 мА;

• - установка поверочная автоматическая трехфазная для поверки счетчиков электроэнергии HS-6303E;

• - программа «strij tester», версии не ниже 1;

• - преобразователь интерфейсов RS-485 - USB;

• - IBM-PC (с Windows ХР и выше, программой «strij_tester»).

• 2.2 Допускается применение других средств поверки с метрологическими характеристиками не хуже приведенных в п. 2.1.

• 2.3 Эталоны единиц величин и средства измерений, применяемые для поверки счетчиков должны быть поверены в установленном порядке и иметь действующее свидетельства о поверке или не истекший срок действия результатов поверки, если свидетельство о поверке не выдавалось, эталоны единиц величин должны быть аттестованы в установленном порядке и иметь действующие свидетельства о периодической аттестации эталонов единиц величин.

• 3.1 К выполнению поверки допускаются лица, достигшие 18 лет, прошедшие обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004, имеющие квалификационную группу по технике безопасности не ниже III в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», годные по состоянию здоровья, аттестованные в качестве поверителя, изучившие настоящую МП, эксплуатационные документы на счетчики, средства поверки и прошедшие инструктаж по технике безопасности и допущенные к работе на электроустановках напряжением до 1000 В.

• 4.1 Перед началом поверки необходимо выполнить:

• - требования безопасности, изложенные в эксплуатационных документах на счетчики;

• - требования безопасности, изложенные в эксплуатационных документах на используемые средства поверки.

• 4.2 Требования безопасности электрических изделий должны соответствовать ГОСТ Р 52931 и ГОСТ 12.2.007.0. При работе с электрооборудованием следует соблюдать требования безопасности, изложенные в «Правилах техники безопасности при эксплуатации электроустановок потребителей».

• 4.3 При проведении поверки необходимо соблюдать правила пожарной безопасности, действующие на предприятии.

• 4.4 Источником опасности при проведении поверки является электрический ток.

• 5.1 Поверку следует проводить в условиях поверки, приведенных в таблице 5.1.

Таблица 5.1 - Условиях поверки

• 5.2 Для контроля условий испытаний использовать: термометр ТЛ-4 ГОСТ 2854-90, (от 10 до 50) °C с ценой деления 1 °C, психрометр аспирационный электрический М-34 по ТУ 25.1607.054.85, барометр-анероид БАММ-1 по ТУ 25.04.1513-79.

• 6.1 Внешний осмотр

При внешнем осмотре проверить комплектность в соответствии с эксплуатационными документами на счетчик, маркировку, наличие схемы подключения счетчика, отметки о приемке отделом технического контроля или о выполнении регламентных работ.

При периодической поверке проконтролировать, чтобы резервный источник питания был заменен на новый, со сроком годности не менее 16 лет.

На корпусе и крышке клеммной колодки счетчика должны быть места для пломбировки и нанесения знака поверки, все крепящие винты должны быть в наличии, резьба винтов не должна иметь сорванных ниток, а механические элементы хорошо закреплены, повреждения и коррозия на счетчиках должны отсутствовать.

• 6.2 Проверка электрической прочности изоляции

  • 6.2.1 Проверку электрической прочности изоляции при воздействии переменного напряжения проводить с помощью установки GPI-825 путем подачи испытательного напряжения 4,0 кВ переменного тока частотой (50 ± 1) Гц между всеми соединенными между собой зажимами цепей тока и напряжения счетчика и «землей» в течение одной минуты.

  • 6.2.2 «Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счетчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

  • 6.2.3 Испытательный выход счетчика соединять с «землей».

  • 6.2.4 Счетчик считают выдержавшим испытания, если не произошло пробоя или перекрытия изоляции. Допускается при проведении испытания появление «короны» или шума.

• 6.3 Опробование

  • 6.3.1 Проверка идентификационных данных программного обеспечения (ПО)

  • 6.3.2 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в паспорте на счетчик с идентификационными данными ПО, указанными в таблице 6.3.

Таблица 6.3 - Идентификационные данные ПО

• 6.3.3 Результаты проверки считаются положительными, если идентификационные данные ПО, указанные в паспорте на счетчик, соответствуют указанным в таблице 2.

• 6.3.4 Установить счетчик на поверочную установку в соответствии с эксплуатационными документами и прогреть при номинальных значениях напряжения, тока и частоты. Время прогрева счетчика должно быть не менее 15 мин.

• 6.3.5 Зафиксировать наличие импульсов на импульсное выходное устройство (при наличии) и (или) индикаторе функционирования (красный светодиод) и изменение показаний отчетного устройства.

• 6.3.6 Правильность работы счетчика проверяют по приращению показаний отчетного устройства и включения индикатора функционирования (красный светодиод), включающегося с частотой пропорциональной приращению показаний отчетного устройства счетчика.

• 6.3.7 Проверку правильности работы счетчиков проводить для каждом тарифе.

6.4 Проверка стартового тока (чувствительности) и отсутствия самохода

• 6.4.1 Проверку стартового тока (чувствительности) проводить на поверочной установке при номинальном напряжении 230 В, коэффициенте мощности (коэффициенте sin <р) равном единице и стартовом токе 0,004 1б.

• 6.4.2 Результаты проверки считают положительными, если при заданном стартовом токе после подачи нагрузки счетчик продолжает регистрировать показания.

• 6.4.3 На испытательном выходе счетчика с помощью частотомера или на индикаторе функционирования регистрируются импульсы количество которых пропорционально приращению показаний отчетного устройства счетчика.

• 6.4.4 Счетчик считают выдержавшим проверку при заданном стартовом токе, если за время проверки регистрируется хотя бы один импульс с импульсного выходного устройства и (или) включения индикатора функционирования (красный светодиод).

• 6.4.5 При проверке отсутствия самохода к цепи напряжения счетчика приложить напряжение 264,5 В. При этом ток в токовой цепи должен отсутствовать.

• 6.4.6 На импульсном выходном устройстве счетчика регистрируются импульсы с помощью частотомера и (или) на индикаторе функционирования (красный светодиод).

• 6.4.7 Минимальное время наблюдения отсутствия самохода At определяется:

• - для счетчиков, предназначенных для измерения активной энергии по формуле

600-10⁶

At >------------------,                                                                 (1.1)

“ 1000 ■ 230 • 1_макс'

где 1_Макс - максимальный ток, А.

• - для счетчиков, предназначенных для измерения реактивной энергии по формуле

480■10⁶

At >------------------,                                                                 (1.2)

“ 1000 ■ 230 ■ 1_макс’

где 1_Макс - максимальный ток, А.

• 6.4.8 Счетчик считают выдержавшим проверку, если за время испытания регистрируется не более одного импульса.

6.5 Определение основной относительной погрешности измерений активной (реактивной) электрической энергии

• 6.5.1 Определение основной относительной погрешности измерений активной (реактивной) электрической энергии производится с помощью поверочной установки.

• 6.5.2 Измерения проводить при номинальном напряжении 230 В. Значения тока и коэффициента мощности или коэффициента sin ф задавать в соответствии таблицами 6.1 и 6.2.

• 6.5.3 Значение основной относительной погрешности измерений активной (реактивной) электрической энергии определяются по формуле

  6Х>



(2)

где Х_изм - активная (реактивная) энергия по показаниям счетчика, кВт ч (кварч);

Х_э - активная (реактивная) энергия по показаниям поверочной установки, кВт ч (квар ч).

• 6.5.4 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности измерений активной (реактивной) энергии не превышают пределов допускаемой основной относительной погрешности, приведенных в таблицах 6.1 и 6.2.

Таблица 6.1 - Пределы допускаемой основной относительной погрешности измерений активной энергии

Таблица 6.2 - Пределы допускаемой основной относительной погрешности измерений реактивной энергии

6.6 Проверка абсолютной погрешности измерений текущего времени

• 6.6.1 Проверку абсолютной погрешности измерений текущего времени, переключения временных зон проводится для счетчиков, имеющих два или более тарифов, путем определения среднесуточной погрешности хода часов счетчика следующим образом:

- собирают рабочее место, в соответствии с рисунком 1;

Выход RS-485

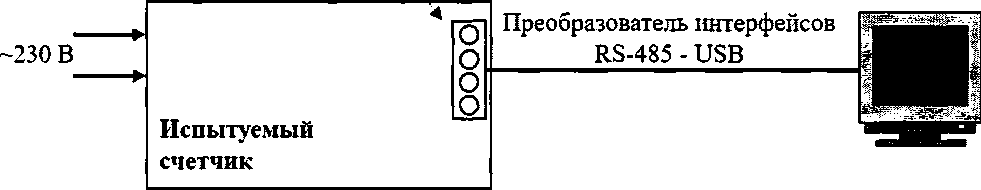

Рисунок 1 - Рабочее место

• - конфигурируют импульсное выходное устройство счетчика (далее - импульсный выход) на генерирование секундных импульсов следующим образом:

а) запускают тестовую программу «strij_tester.exe»;

б) в строке меню выбирают «Выходные импульсы: время».

• - собирают схему подключения частотомера в соответствии с рисунком 2;



Импульсный выход

±12 В

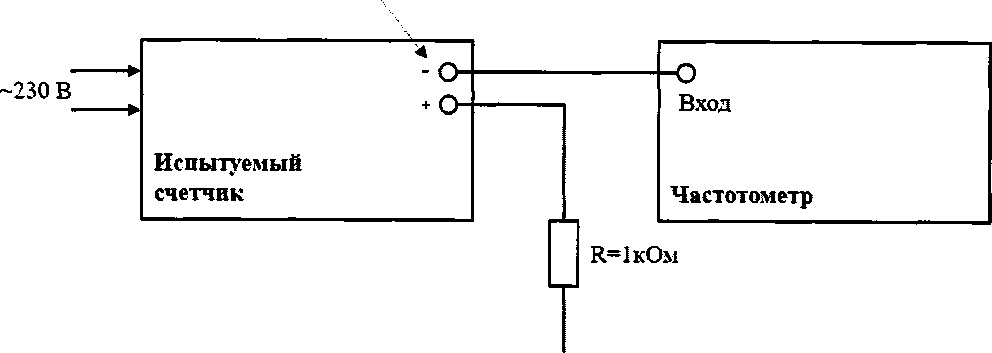

Рисунок 2 - Схема подключения частотомера

• - выбирают на частотомере режим измерения периода импульсов. Устанавливают «метки времени», соответствующие измерению периода с точностью 10’⁶ с;

• - устанавливают на частотомере количество импульсов усреднения t_ref, выбрав время счёта 10³; в этом случае усреднение будет проводиться по 1 тысяче импульсов;

• - запускают частотомер, нажав кнопку «ПУСК»;

• - по истечении времени прохождения, выбранного количества импульсов снимают показания частотомера tmeas;

• 6.6.2 Абсолютная погрешность измерений текущего времени At определяется по формуле

At = (tref - tmeas) ’ 60 • 60 • 24.                                                          (3)

• 6.6.3 Результаты проверки считают положительными, если At не превышает допускаемых пределов при температуре окружающего воздуха, приведенных в таблице 6.3.

Таблица 6.3 - Пределы допускаемой абсолютной погрешности измерений текущего времени

• 7.1 Результаты поверки оформляют протоколами произвольной формы.

• 7.2 При положительных результатах поверки оформляют свидетельство о поверке в установленном порядке или делают соответствующую запись в эксплуатационном документе на счетчик.

• 7.3 Для защиты счетчиков от несанкционированного доступа производится пломбировка счетчиков в соответствии со схемой пломбировки.

• 7.4 Схемы пломбировки счетчиков приведены на рисунке 7.1.



  Пломба с нанесенным

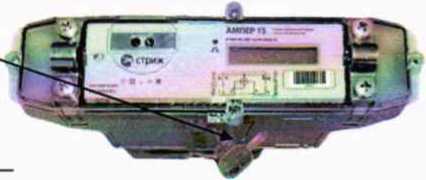

  б) счетчики модификаций АМПЕР 1 S и АМПЕР 1 S 0.1

  Пломба организации. установившей счетчик

  знаком поверки

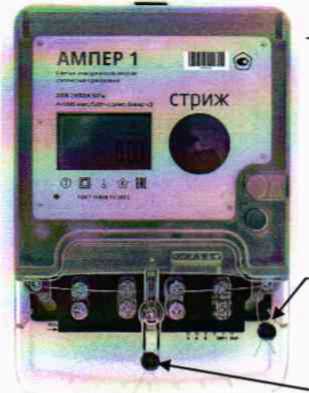

  а) счетчики модификаций: АМПЕР 1,

  АМПЕР 1 0.1 и АМПЕР 1 1.1

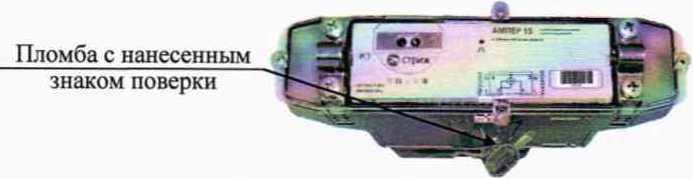

  в) счетчики модификаций АМПЕР S 1.1

Рисунок 7.1 - Схемы пломбировки счетчиков

• 7.5 При отрицательных результатах поверки счетчики к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности с указанием причин в установленном порядке, а счетчики направляют в ремонт или для настройки (регулировки) производителю или авторизованной сервисной организации.

Ведущий инженер по метрологии ЗАО КИП «МЦЭ»

М.О. Припутнев

8
