1 Общие положения

Настоящая методика поверки распространяется на анализаторы температуры застывания нефтепродуктов Freeze Point (Cryo Cloud/Pour Point) Analyser и устанавливает методы и средства их первичной поверки после ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Настоящая методика поверки должна обеспечивать для поверяемого средства измерений прослеживаемость к Государственному первичному эталону единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К ГЭТ 35-2021.

Метод, обеспечивающий реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимой стандартным образцом.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений, для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Примечания:

1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 Перечень операций поверки средства измерений

2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Обязательность проведения

первичная

в процессе эксплуатации

1

Внешний осмотр

7

Да

Да

2

Подготовка к поверке и опробование средства измерений

8

Да

Да

3

Проверка программного обеспечения

9

Да

Да

4

Определение приведенной погрешности средства измерений

10

Да

Да

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C

    20±5

    не более 80

    от 84 до 106

относительная влажность окружающей среды, % атмосферное давление

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К работе с анализаторами и проведению поверки допускаются поверители, ознакомленные с руководством по эксплуатации поверяемомго анализатора и инструкции по применению СО, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности. Для получения данных, необходимых для поверки, допускается участие операторов, обслуживающих прибор (под контролем поверителя).

5 Метрологические требования к средствам поверки
  • 5.1 Стандартные образцы температуры застывания нефтепродуктов ГСО 11173...11177-2018; стандартные образцы температуры помутнения нефтепродуктов ГСО 10442-2014; стандартные образцы температуры кристаллизации нефтепродуктов ГСО 10591-2015; стандартные образцы состава и свойств дизельного топлива ГСО 9493-2009; стандартные образцы состава и свойств топлива для реактивных двигателей ГСО 10483-2014 (далее - СО). Метрологические характеристики ГСО приведены в таблице 2.

Таблица 2

№ п/п

Номер СО

Аттестованная характеристика

Интервал аттестованных значений, °C

Границы допускаемых значений абсолютной погрешности при Р = 0,95, °C

1

ГСО 11173-2018

Температура застывания

ог -17.0 до 5.0

±1,2

2

ГСО 11174-2018

Температура застывания

от -25.0 до -17,0

±1.2

3

ГСО 11175-2018

Температура застывания

от -35.0 до -25,0

±1,2

4

ГСО 11176-2018

Температура застывания

от -45,0 до -35.0

±1,2

5

ГСО 11177-2018

Температура застывания

от -58.0 до -45.0

±1.2

6

ГСО 10442-2014

Температура помутнения

от -40,0 до 5,0

±0,5

7

ГСО 10591-2015

Температура начала кристаллизации

от -65,0 до -50,0

±0,4

8

ГСО 9493-2009

Температура помутнения

Температура застывания

от -35 до 5

ог -60 до 0

± 1

±2

9

ГСО 10483-2014

Температура начала кристаллизации

от -70 до -30

±2

  • 5.2 Средства измерений условий окружающей среды.

5.3. Допускается применение других средств поверки и стандартных образцов утвержденного типа, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1   Требования безопасности должны соответствовать рекомендациям, изложенным в Руководстве по эксплуатации на анализаторы.

7   Внешний осмотр средства измерений
  • 7.1  При внешнем осмотре устанавливают соответствие анализаторов следующим требованиям:

отсутствие внешних повреждений, влияющих на работоспособность;

исправность органов управления;

четкость надписей на лицевой панели.

маркировка должна соответствовать требованиям эксплуатационной документации.

знак утверждения типа должен быть нанесен на табличку на корпусе анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

заводской номер анализатора в виде цифрового обозначения арабскими цифрами в формате «ХХХХХХХХ-ХХХ» наносятся на табличку, расположенную на корпусе анализатора, как показано на рисунке 2 в описании типа СИ, и отображаются на экране анализатора в строке «СЕР. №». Анализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Установка и подготовка анализатора к работе осуществляется в соответствии с эксплуатационной документацией (ЭД).

  • 8.2 Перед проведением поверки анализатор следует прогреть не менее 2-х часов.

  • 8.3 Проверяют наличие в паспорте сведений о диапазоне измерений поверяемого анализатора и выбирают соответствующие диапазону поверяемого анализатора стандартные образцы (СО), проверяют наличие паспортов и сроки годности СО.

  • 8.4 Включают кнопку питания анализатора и проверяют, что анализатор проходит режим самодиагностики.

  • 8.5 Отключают поток пробы, отсоединяют линии подачи пробы, подсоединяют емкость для пробы из комплекта анализатора, как показано на рис.1., и проводят цикл промывки ячейки анализатора от остатков нефтепродукта порцией СО или любым углеводородом и просушивают воздухом.

Рисунок 1. Емкость для пробы

  • 8.6 Заполняют ячейку стандартным образцом.

  • 8.7 Результаты опробования считают положительными, если:

  • - во время тестирования отсутствуют сообщения об ошибках;

  • - после окончания прогрева анализатор переходит в режим измерений;

  • - органы управления анализатором функционируют.

9 Проверка программного обеспечения средства измерений

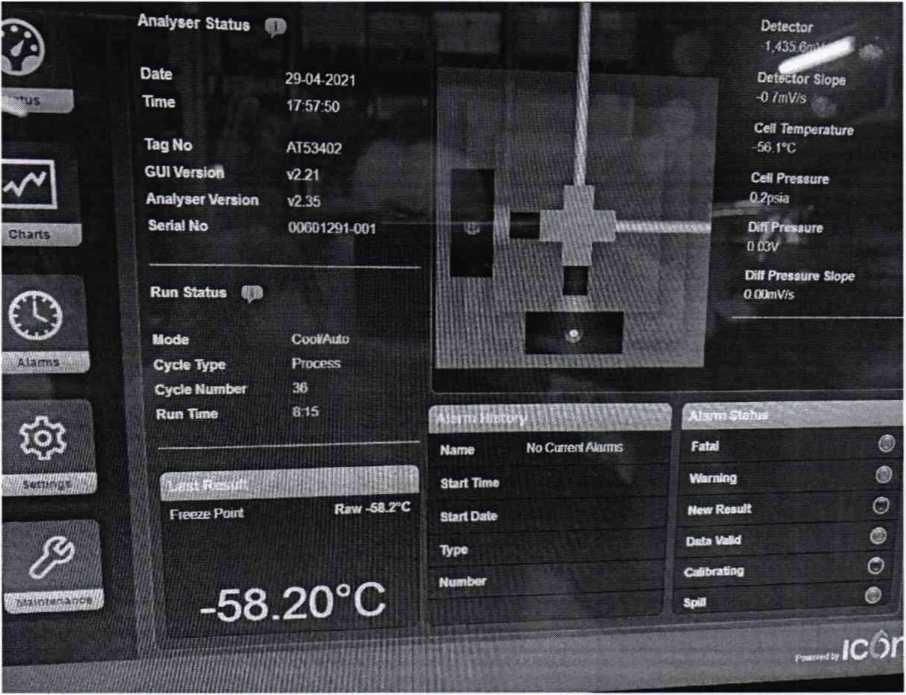

  • 9.1 Подтверждение соответствия программного обеспечения проводится в соответствии с РЭ анализатора путем проверки соответствия версии ПО, отображаемой на экране анализатора по строке «GUL Vertion» (см. рисунок 2).

Результат проверки соответствия программного обеспечения считают положительным, если номер версии соответствует указанному в описании типа анализаторов.

Рисунок 2. Внешний вид экрана анализатора

  • 8.2 Результат проверки ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа анализаторов

10 Определение метрологических характеристик средства измерений
  • 10.1 Определение абсолютной погрешности анализатора проводят по СО, перечисленных в таблице 2. При первичной поверке используют не менее трех СО, при периодической поверке - не менее двух. Аттестованные значения СО должны соответствовать диапазону измерений анализатора, приведенном в паспорте анализатора.

  • 10.2 Запускают процесс измерений для первого СО. Результаты измерений фиксируют с точностью до 0,1 °C. Проводят по два измерения каждого СО, начиная со СО с наибольшим значением температуры.

  • 10.3 Рассчитывают значение абсолютной погрешности анализатора для каждого единичного измерения по формуле (1):

где: С, - i-ый результат измерения показателя;

Сап- действительное значение, указанное в паспорте на СО.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1   Результат определения абсолютной погрешности анализатора считается положительным, если абсолютная погрешность каждого измерений не превышает ±3 °C.

12 Оформление результатов поверки
  • 12.1 При проведении поверки оформляют протокол результатов поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 12.2 Анализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца анализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах анализаторы не допускают к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца анализатора выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Знак поверки наносится на свидетельство о поверке (при его оформлении) или в паспорт анализатора.

Приложение А. Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ

Анализатор температуры застывания нефтепродуктов Freeze Point (Cryo Cloud/Pour Point) Analyser Заводской номер___________________

Дата выпуска_____________________

Дата поверки______________________

Поверка проводится согласно документу МП 242-2422-2021 «Анализаторы температуры застывания нефтепродуктов Freeze Point (Cryo Cloud/Pour Point) Analyser. Методика поверки».

Условия поверки:

  • - температура окружающего воздуха,°C

  • -  атмосферное давление, кПа относительная влажность, %

Средства поверки:

Результаты поверки.

Внешний осмотр:

Опробование:

Версия ПО:

Результаты определения метрологических характеристик анализатора:

Диапазон измерений:_______________________________________________

Результаты определения метрологических характеристик

Таблица 1

№ п/п

Наименование показателя/ аттестованное значение, °C

Результаты измерений, °C

Абсолютная погрешность, %

Пределы допускаемой абсолютной погрешности, %

№1

№2

№1

№2

1

±3

Погрешность измерения не превышает норматива приведенной погрешности, указанного в описании типа.

Заключение______

Подпись поверителя________________

Дата______________________________
