Методика поверки «Устройства сбора и передачи данных "NCRE-001"» (Код не указан!)

Методика поверки

Тип документа

Устройства сбора и передачи данных "NCRE-001"

Наименование

Код не указан!

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор

ООО «НЦР»

Технический директор

ООО «ИЦРМ»

Н. В. Недзвецкий

«18» октября 2017 г.

Устройства сбора и передачи данных «NCRE-001»

Методика поверки

г. Видное

2017

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на устройства сбора и передачи данных «NCRE-001» (далее - УСПД), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять УСПД до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку в процессе эксплуатации и/или хранения следует предъявлять УСПД, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

  • 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации УСПД, но не реже одного раза в 4 года.

  • 1.5 Основные метрологические характеристики (диапазоны измерений, пределы допускаемых погрешностей) приведены в таблице 1.

Таблица 1

Характеристика

Значение

Параметры входных импульсных сигналов:

  • - диапазон амплитудных значений, В

  • - длительность импульсных сигналов, с, не менее

  • - частота следования импульсов, Гц, не более

от 0,5 до 3,6

1

0,5

Диапазон измерений количества импульсов

от 1 до 232

Пределы допускаемой относительной погрешности измерений количества импульсов, %

±0,1

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической

поверке

Внешний осмотр

8.1

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.2

Да

Да

Определение метрологических характеристик

8.3

Да

Да

2.2 Последовательность проведения операций поверки обязательна.

2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки УСПД бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

1

2

3

4

Основное средство поверки

1

Генератор сигналов произвольной формы

8.3

Генератор сигналов произвольной формы 33120А, per. № 26209-03

Вспомогательные средства поверки (оборудование)

2

Т ермогигрометр электронный

8.1 -8.3

Термогигрометр электронный «CENTER» модель 313, per. №22129-09

3

Барометр-анероид метеорологический

8.1 -8.3

Барометр-анероид метеорологический БАММ-1, per. № 5738-76

Компьютер и принадлежности к компьютеру

5

Компьютер или смартфон

8.2 - 8.3

Интерфейс Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; операционная система Windows;

WI-F1 802.11 b/g/n (до 70м); Bluetooth v. 4.2 Low Energy (до Юм)

Программное обеспечение (ПО)

7

Web-интерфейс

8.2-8.3

Логин и пароль для доступа в личный кабинет https://ls.ncre.ru

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого УСПД необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого УСПД и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым УСПД в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемым УСПД в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +15 до +25 °C;

  • -  относительная влажность воздуха от 30 до 80 %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые УСПД, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать УСПД в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра УСПД проверяют:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие серийного номера указанному в паспорте;

  • - чистоту и исправность разъемов;

  • - маркировку и наличие необходимых надписей на УСПД;

  • - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма).

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

  • 8.2 Опробование и подтверждение соответствия программного обеспечения.

    • 8.2.1 Опробование проводят в следующей последовательности:

  • 1) Подготовить УСПД в соответствии с руководством по эксплуатации.

  • 2) Подключить УСПД к аккаунту поверителя, пройдя по ссылке на личный кабинет пользователя https://ls.ncre.ru, в соответствии с руководством по эксплуатации.

  • 3) Войти в личный кабинет пользователя, используя логин «роverka» и пароль «gjdthrf», ввести id пользователя, указанный в паспорте. Проверить отображение данных об УСПД в личном кабинете пользователя.

Результаты считают положительными, если происходит подключение УСПД к личному кабинету пользователя в соответствии с руководством по эксплуатации.

  • 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

  • 1) Повторяют п. 8.2.1.

  • 2) В личном кабинете открыть раздел информации об УСПД.

  • 3) Сравнить наименование и номер версии встроенного ПО с наименованием и номером версии встроенного программного обеспечения, представленных в описании типа и эксплуатационных документах на УСПД.

Результаты считают положительными, если наименования встроенного ПО совпадает с данными представленными в описании типа и эксплуатационных документах, а номер версии встроенного программного обеспечения не ниже представленного в описании типа и эксплуатационных документах на УСПД.

  • 8.3 Определение метрологических характеристик

Проверка проводится при помощи генератора сигналов произвольной формы 33120А (далее по тексту - генератор) в следующей последовательности:

  • 1) Собрать схему согласно рисунку 2.

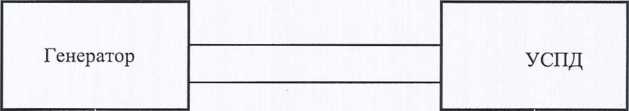

Рисунок 2 — Структурная схема проверки допускаемой относительной погрешности измерения количества импульсов

  • 2)  При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 0,5 В с частотой: 0,1; 0,2; 0,3; 0,4; 0,5 Гц (длительность импульсного сигнала должна быть не менее 1 с).

  • 3)  Записать показания, измеренные УСПД.

Примечание: для того, чтобы показания, измеренные УСПД, отобразились в личном кабинете поверителя, необходимо вывести УСПД из режима ожидания, создав для него аварийную ситуацию согласно руководству по эксплуатации.

  • 4)  Рассчитать допускаемую относительную погрешность измерений количества импульсов по формуле (1).

аХ = Х" Х“ -100%        (1)

Хо

где Хи - показание УСПД;

Хо - значение, задаваемое при помощи генератора;

  • 5)  При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 1,5 В с частотой: 0,1; 0,2; 0,3; 0,4; 0,5 Гц (длительность импульсного сигнала должна быть не менее 1 с).

  • 6)  Повторить пункты 3) и 4).

  • 7)  При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 2,5 В с частотой: 0,1; 0,2; 0,3; 0,4; 0,5 Гц (длительность импульсного сигнала должна быть не менее 1 с).

  • 8)  Повторить пункты 3) и 4).

  • 9)  При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 3,6 В с частотой: 0,1; 0,2; 0,3; 0,4; 0,5 Гц (длительность импульсного сигнала должна быть не менее 1 с).

  • 10) Повторить пункты 3) и 4).

Результат испытаний считается удовлетворительным, если полученные значения допускаемой относительной погрешности измерения количества импульсов не превышают ±0,1 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний ООО «ИЦРМ»

Е.С. Устинова

Страница 7 из 7
