Техническое описание ' и инструкция по эксплуатации 3.349.030 ТО Альбом 1 Всего альбомов 2

ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ

I

Таблица I

V « ■

• 2.5. Щябор шдвркквает в течевве Imin вапряженже, рав-вое ковечвому звачеввв блджайтего днапааона вамеревня ва всех двапаэовах ввмереввя, кроме I kV .

На двапааове I kV допускается воздеВствве в течевве Imin вапрявеввя, раввого 1200Vс ввдвкацввй перегрузки ва табло прибора значения "102" с последупцими вулями.

• 2.6. Полярность измеряемого тока и вапрявеввя определяется автоматически. £Ьбор пределов измеревия осуществляется вручную.

• 2.7. Прибор имеет ручной, внешний в автоматический запуски.

• 2.8. Визуальный отсчет результата измерения производится по отсчетному устройству, индицирующему:

• 1) полярность измеряемого тока я напряжения;

• 2) шесть цифр ва пределах измерения: I; 10 мА, 10; 100 mV. 10 №;

• 3) семь цифр ва остальных пределах измерения;

• 4) десятичную запятую (точку).

• 2.9. На пределах измерений постоянного напряжения при- ' бор обеспечивает ослабление внешней помехи:

• 1) 60 dB - для помехи нормального вида с частотой питающей сети 50 Нг величиной не более 10% от предела намерения, приложенной ко входу приборе, при отключенном фильтре и

80 d В г двя помехи величиной не более 10% от предела измеревия при включенном фильтре;

• 2) 50 dB - для помехи общего вида о частотой питающей сети 50 Hz величиной IOOV(амплитудного значения), приложенной к высокопотевцвальному (в дальнейшем - В.П.) входному зажиму прибора относительно корпуса (при нвсюв1втрин I кп), при отключенном фильтре и 100 dВ - при включенн(Н1 фильтре;

• 3) 120 d В - для помехи общего вида, представляющей собой напряжение постоянного тока величиной 100V , пршюжен-ное к В.П. ВХОДНОМУ зажиму прибора относительно корпуса (при веоимютрии входа I ко).

• 2.10. Время установления рабочего режима прибора один час.

• 2. II. Время работа прибора без выключения 16 h , о ва-рйбоч!ши интервалами (с отключением от цепи питания) - не менее I А. .

  • 2.12. Периодичность ручной калибровки не менее 8h. на всех пределах измерений.

Периодичность ручной установки нулей на всех пределах измерений кроме 10 w И - через каждые 8h , а на пределе ЮтИ- через I к .

• 2.13. В приборе предусмотрен выход для подключения внешнего устройства, обеспечивающий вывод следующей информации;

• 1) о числовом значении измеряемой величины и пределе измерения в двоично-десятичном коде 8-4-2-I;

• 2) о полярности в двоичном коде (код ЮН соответствуот положительной полярности, код II0I - отрицательной полярности) .

Входные сигналы представлены в положительной логике и имеют уровень логической "I" от 2,4 до 5,25 V л логического нуля от О до 0,5 V' .

• 2.14. Изоляция между корпусом прибора и закороченными между собой клеммами " U ", "(/*", "I", •’I*", "I kV ", "НЭ", между закороченными концами кабеля питания и закороченными концами входного кабеля для измерения на пределе

I kV при нормальной температуре и влажности выдерживает в течение Imin без пробоя испытательное напряжение 3,0 kV' постоянного тока. Электрическое сопротивление изоляции не менее Ю^о.

• 2.15. Изоляция между корпусом и закороченными концами кабеля питания при нормальной температзгре и влажности выдерживает без пробоя испытательное напряжение 1,5 кV переменного тока частотой 50 Н 2 . Электрическое сопротивление изоляции не менее 40 Мп.

• 2.16. Мощность, потребляемая прибором от сети, при номинальном напряжении питания не превышает 50V.А.

/ 2.17. Питание прибора осуществляется от сети 220^22V.

• 2.18. Габаритные размеры прибора - I70x488x500mm.

• 2.19. Масса прибора не должна быть более 16,5.

• 3. УСТРОЙСТВО и РАБОТА ИЗДБЛИЯ

• 3.1. Структзфная схема прибора приведена на рис.! Стрзтстзгрная схема прибора

  и- , I.




• 1 - аналоговый масштабный преобразователь нап]:>яжения

( U-), тока ( I- ), сопротивления (Н) в напряжение постоянного тока (и _ ).

• 2 - аналого-цифровой преобразователь (в дальнейшем АЩТ).

Рис. I

Измеряемые напряжения, ток,сопротивления подключаются непосредственно ко входу аналогово масштабного преобразователя и -, I _, R в и _, который преобразует измеряемую чину Б напряжение, лежащее в диапазоне от минус 10 цо 10 V.

Это напряжение поступает на АИД, где преобразуется сятичное показание прибора.

В приборе имеется устройство калибровки.

Устройство калибровки предназначено для калибровки прибора по одновольтной калибрутацей мере.

• 3.2. Конструкция

Прибор выполнен в виде настольного переносного прибора в каркасе системы УТК (АСЭТ).

На верхней крышке прибора расположены окна для доступа к подстроечным резисторам.

На передней панели прибора расположены органы управлекия и присоединения:

• 1) кнопка

• 2) кнопка

пуска;

• 3) кнопка

помех;

• 4) ручка БРИЛЯ ИНДИКАЦИИ - для выбора режима запуска:

Кабели для подключения измеряемых параметров

12

ручного и внешнего в положении РУЧНОЙ и автоматического с плавной регулировкой времени индикации;

• 5) переключатель выбора пределов измерения, установки * ■дулей и калибровки,

• 6) оси регулировочных резисторов "Oj", "О2", КАЛИБР -

- для установки нулей и калибровки прибора;

• 7) группа зажимов ( U , I,        I kV) для подключения

входных кабелей при измерении токов, напряжений, сопротивлений;

• 8)

9)

10)

На задней панели прибора расположены:

• 1) зажи^м "Н.Э.": "+" и - для подключения нормального элемента;

• 2) разъемы "Х2", "Х4" - для подключения к прибору внешнего устройства;

• 3) предохранитель " FIA" - установлен в цепи питания прибора.

Для измерения электрических величин в комплект прибора входят:

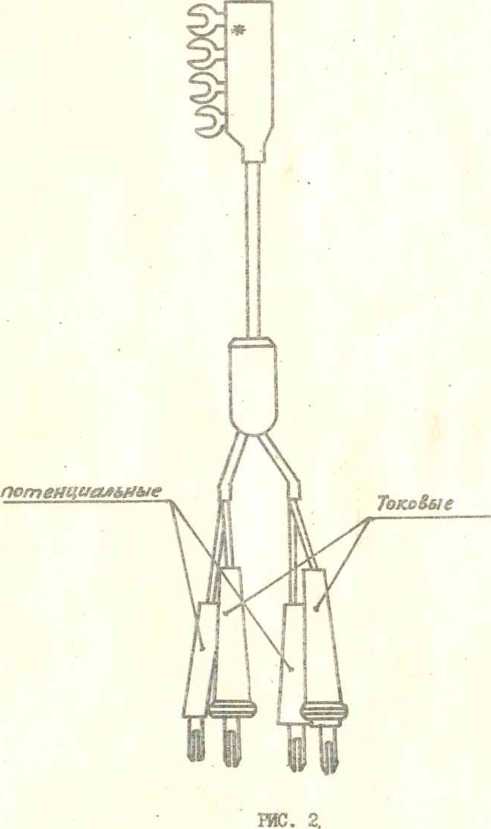

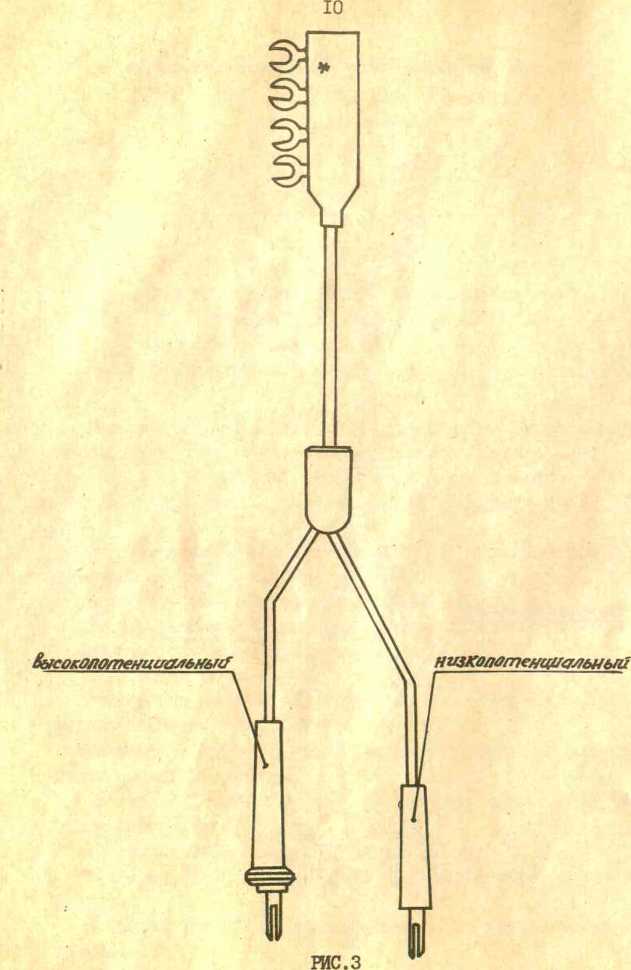

• 1) кабель для измеренгтя низкоомных сопротивлений по четырехзажимной схеме на пределах I; 10 ко., (рис.2);

  лля измерения напряжения, токов, сопротивлений пределах (рис.З);

  для измерения на пределах 10 mV, I tv , I дА

• 2) кабель

на остальных

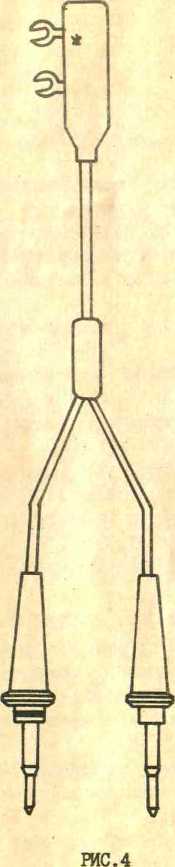

• 3) кабель

(рис.4).

• 4. УКАЗА1Ш ПО ПОЗЕРКЕ

• 4.1. Перед поверкой прибора необходимо произвести его подстройку. Подстройка прибора производится потребителем (службой метрологического надзора).

  t*-г

• 4.2. Подстройка прибора на пределе измерения напряжениях IC V.

• 4.2.1. Откройте ктхлпку с надписью "PI - P5I" в верхней части прибора, отвинтив два винта с задней стороны прибора и сняв клеймо.

4.2-2. Поставьте переключатель рода работ и пределов измерения в положение "10 V ". .3

• 4.2.3. Подключите ко входу прибора компаратор РЗООЗ, ра-

ботающий Б режиме калибратора, установите на нем значение минус 10, 12 V и потенциометром КАЛИБР установите это значение на табло прибора.

• 4.2.4. Установите поочередно в порядке, приведенном в табл.2, значение калиброванных напряжений и с помощью соответствующих регулировочных резисторов, находящихся под Kjxcn-кой "RI - R5I", установите эти значения на табло прибора.

• 4.2.5. Произведите проверку установленных значений несколько раз.

Таблица 2

• 4.3. Подстройка прибора на остальных пределах напряжения и тока.

• 4.3.1. Произведите подстройку в точках, соответствующих пределам измерения, резисторами, указанными в табл.З.

• 4.3.2. Закройте крышку с надписью "RI-R5I" и заклеймите.

• Таблица 3

• 4.4. При необходамостж допзгскавтся проиаволвть подотрой-ку прибора после транспортароваяия и пребывания прибора при отрицательной температуре.

• 4.5. Операщск и средства поверки

• 4.5.1. При проведении поверки должны выполняться операции и применяться средства поверки, укаеанвые в табл.4.

Таблица 4

Средства поверки и нор> мативно^техннческне характеристики

ТЪлибратор напряжений Напряжение от 100 mV до I kV ,клвоо точности 0,015 и более точный. Источник питания B5-2I, диапаеон выходных напряжений О-ЗОУ , ток нагрузки 0-1,5А. Т^тувки влектрнчеокото сопротивления, сопротивление 100 Q, I, 10, ТООкп, класс точности 0,01, аттестованные по 3-му разряду о точностью 0,001%.

Катушки електршчеокого сопротивления измери-тельяые, аттестованные по 3-МУ разряду:. Сопротивление I № о точностью 0,001% Сопротивлением 10 Но о точностью 0,002%

• 4.6. Условия поверки и подготовка к ней

• 4.6.1. При проведении поверки должны соблюдаться нормальные условия, указанные в п. 2.1.

• 4.6.2. Перед проведением поверки должны быть выполнены рледующие подготовительные работы:

подготовка прибора к работе в соответствии о разделом 6; подстройка прибора в соответствии с пп.4.1_- 4.4; подготовка к работе приборов, необходпкх дхя поверки, в соответствии о их техническими описаниями и инструкциями по эксплуатации.

Таблица 5

18

в случае,если основная погрешность на основном пределе измерения напряжения (10 V) в точках 1,2,5,7,10V наиболее близка к пределу допускаеьих значений, на остальных пределах измерения напряжения прибор проверяют в двух дополнительных точках.

Контролируемые дополнительные точки и значения основной погрешности указаны в табл.5а.

Таблица 5а

• 4.7.5. Определение основной погрешности на пределах из--:мврвнжя 10; lOOml/, I, 10 V определяется при двух полярностях

измеряемого напряжения следупцим образом.

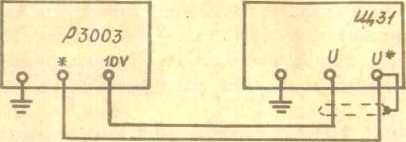

Поверяемый прибор подключают к компаратору РЗООЗ согласно схеме рис.5.

Компаратор РЗООЗ используют как источник калиброванного напряжения. Подготовку к работе и измерения производят в соответствии о техническим описанием и инструкцией по эксплуатации на компаратор.

Переключателями декад компаратора РЗООЗ "    = ..." выс

тавляют последовательно величины напряжений, соответствующие контролируемым значениям, указанным в табл.4а. Основную похрешность вычисляют по формуле (I).

• 4.7.6. Определение основной погрешности на пределах

100 V и IKV производится при двух полярностях измеряема напряжений с помощью калибратора П320, используемого в качестве источника.калиброванных напряжений (рис.6,7), при этом калибровку П320 от нормального элемента класса точности 0,001 необходимо производить через каждые 2 h работы.

I

погрешности на пределах

lOO/nV, I; 10V

Схема опредвленкя основной намерения 10;

Щ31 - поверяе»в1Й прибор;

PS003 - компаратор

Рис. 5

Схема определения основной погрешности на пределах измерения 100 V .

Щ31 - поверяешй прибор;

П32О - калибратор программируешй Рис. 6

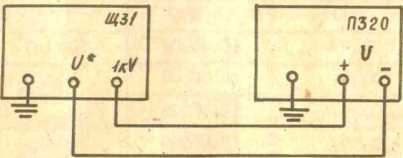

Схема определения основной намерения

I ;

Щ31 - поверяемые прибор;

П320 - калхбратор програюофуеиий РИС. 7

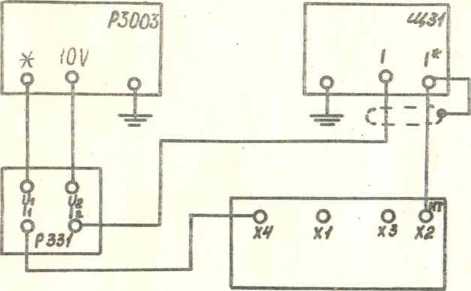

Схема определения основной погрешности на пределах I; 10 tel

РЗСЮЗ - компаратор;

P33I - измерительная катушка электрического сопротивления кл. 0,01;

ИТ - источник тока (см.рис. 10);

Щ31 - поверяемый прибор.

Рис. 8

Действительное значение тока, протекающего через образцовое сопротивление, определяется по формуле:

Id =--2—

Кобр

где Id - действительное значение тока;

U/t - значение напряжения, выставляемое на образцовом приборе;

- действительное значение образцовых катушек. Основная погрешность вычисляется по формуле (I).

Л

22

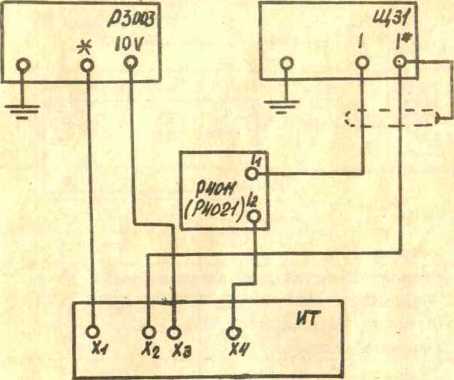

Схема определения основной погрешности на пределах

10; lOOjttA

P3003 - компаратор;

P40II, P402I - измерительные катушки электрического сопротивления кл. 0,01;

ИТ - источник тока (см,рис.10);

И^1 - поверяемый прибор.

Рис. 9

лз

Схема приспособления для поверки на пределах измерения тока (источник тока - ИТ)

Перечень элементов схемы см.табл.7,

НЫ0 100; 1000; 10000; 100000 Q , аттестованные по З-ему разряду с точностью 0,001 %;

Щ31 - поверяемый прибор.

Рис. II

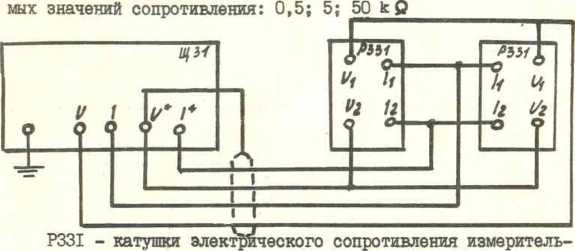

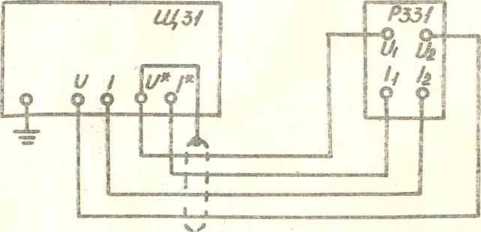

Схема определения основной погрешности для контролируе-

ные 100; 1000; 10000; lOOOOOQ , аттестованные no 3-ему разряду с точностью 0,001

Щ31 - поверяемый прибор.

Рис. 12

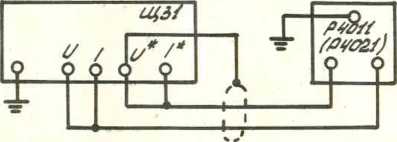

Схема определения основной погрешности для контролируемых значений: I, 10 MQ

P40II - катушка электрического сопротивления измерительная I MQ , аттестованная по 3-му разряду с точностью 0,001 3?;

P402I - катушка- электрического- сопротивления измерительная 10 MQ , аттестованная во 3-му разряду с точностью 0,002 %;

Щ31 - поверяемый прибор

Рис. 13

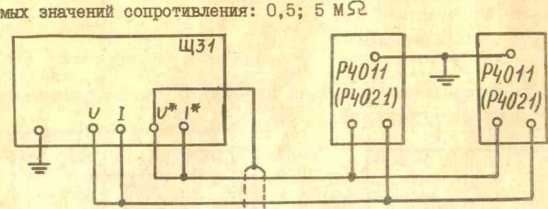

Схема определения основной погрешности для контролируе-

P40II катушки электрического сопротивления измерительные 1 М Р , аттестованные по 3-му разряду с точностью 0,001 %;

P402I - катушки электрического сопротивления измерительные 10 мЛ , аттестованные по 3-му разряду с точностью 0,002 %;

Щ31 - поверяемый прибор.

Рис, 14

Основная погрешность игшсляется по формуле (I).

• 4.7.9. Периодичность поверки прибора в начале эксплуатации не реже одного раза в три месяца, а далее-по усмотрению потребителя в зависимости от фактической стабильности прибора, но не реже одного раза в год.

• 4.8. Оформление результатов поверки

• 4.8.1. Положительные ре^льтаты поверки оформляются путем:

клеймения поверяемого щябора;

выдачи записи заверенных клейма.

• 4.8.2.

• 4.9. Допускается использование другой аппарату!»^, ямеж)-щей аналогичные параметры.

• 5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

• 5.1. К эксплуатации приборе допускаются лица, специально обученные доя работы о высоким напряжением и изучившие настоящую инструкцию.

• 5.2. Перед началом работы проверьте заземление прибора. Заземление приборе должно (^ть надежным, т.к. в случае его нарушения оператор подвергается смертельной опасности.

  •i

• 5.3. Предохранитель заменяйте при выключенном приборе.

• 5.4. Кнопка СЕТЬ при переноске и хранении должна находиться в выключенном положении.

• 5.5. Следует помнить, что-прибор питается от сети переменного тока 220 V, 50 Н ж.

• 6. ПОДГОТОВКА К РАБОТЕ

• 6.1. Заземлите корпус прибора, для чего соедините клемму с контуром заземления.

• 6.2. Выключите кнопки СЕТЬ и ®1ЛЪТР.

• 6.3. Режим запуска выбирается потребителем:

• 1) при автоматическом запуске производится многократное измерение измеряемой величины;

• 2) при ручном запуске единичное измерение измеряемой величины;

• 3) при внешнем запуске от внешнего устройства.

• 6.4. При автоматическом запуске установите ручку ВРИЛЯ ИНДИКАЦИИ в крайнее левое положение, не доводя до щелчка, переключатель пределов измерения в положение ПРОГРЕВ.

• 6.5. Включите кабель питания в сеть и нажмите кнопку СЕТЬ, при этом должны загореться все индикаторные лампы отсчетного устройства

• 6.6. Прогрейте прибор в течение часа. Показание табло при этом должно соответствовать указанному в паспорте jjO,4 %.

• 6.7. Произведите установку нулей прибора, для чего:

• 1) установите переключатель пределов в положение "Oj", затем - "Og";

• 2) выставьте на табло прибора потенциометром "Oj", затем потенциометром "Og" значение ООСЮОО ± 3 знака;

28

• 3) повторите установку нулей несколько раз.

• 6.8. Калибровку прибора начинают с подключения нормального элемента Х482 к клеммам "НЭ”, расположенным на задней панели. Переключатель пределов прибора устанавливают в положение КАЛИБР, переключатель КАЛИБРОЖА устройства калибровки - поочередно в каждое из десяти положений, фиксируя показания прибора Hj, и 2» ... У IQ.

Определяют среднее значение напряжения из десяти показаний по формуле (3):       _ Ур ч- Уг ... + Ь/рО

• 7. ПОРЯДОК РАБОта

• 7.1. Для измерения при автоматическом виде запуска установите переключатель измерения в положение, соответствующее верхнему пределу измеряемой величины, подключите соответствующим кабелем измеряемый объект к входным зажимам, установите необходимей предел измерения и отсчитайте результат измерения по отсчетному устройству.

31ИМАНИЕ I Положение переключателя пределов и рода измеряемой величины должно строго соответствовать роду измеряемой величины. Несоблюдение этого требования может привести к выходу прибора из строя. В случае отказа прибора из-за нарушения этих требований предприятие-изготовитель гарантийной ответственности не несет и ремонт производится за счет потребителя.

29

Примечание. Появление на отсчетном устройстве числа 1020000 является сигналом перегрузки - необходимостью перехода на следующий предел измерения.

• 7.2. Ручной запуск прибора осуществляйте следующим образом:

• 1) установите руч^ ВРВ№ ИНДИКАЦИИ в положение РУЧНОЙ (вращайте влево до щелчка);

• 2) нажмите кношог ПУСК;

• 3) отсчитайте результат измерения по отсчетному устройству.

• 7.3. Внешний запуск прибора осуществляйте следующим образом:

• 1) установите ручку ВРаИ ИНДИКАЦИИ в положение РУЧНОЙ (вращая влево до щелчка);

• 2) подайте на контакт 18 относительно контакта 22 разъема Х4 (см.Приложение) прямоугольные импульсы амплитудой от 2,0 до 5,25 V , длительность 3/<s с частотой следования до 12,5 Hz . Одному внешнему импульсу соответствует один измерительный цикл;

• 3) отсчитайте•результат измерения по отсчетному устройству прибора.

• 7.4. При измерении напряжения источников е.д.с., содерга-ших значительный уровень переменной составляющей, вызывающей вариацию показаний прибора, для снижения нестабильности показаний прибора нажмите кнопку бШЬТР.

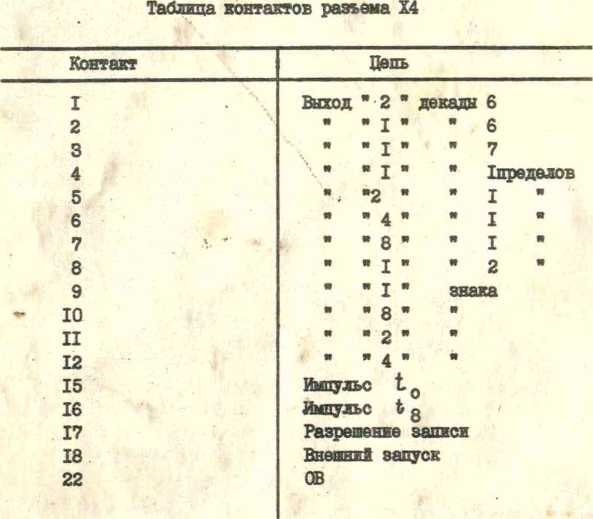

• 7.5. При подключении внешнего устройства пользуйтесь таблицей разъемов, приведенной в приложении.

• 7.6. Не оставляйте разомкнутым вход прибора на длительное время в режиме измерения напряжений на пределах измерения lOmV-IOV и на всех пределах измерения сопротивлений, т.к. его приводит к перегрузке усилителя постоянного тока.

• 7.7. Не закорачивайте на длительное время вход прибора в режиме измерения тока, что также ведет к перегрузке усилителя постоянного тока.

ЕНИНАВИЕ !Не выключайте прибор в положении КАЛИБРОВКА переключателя пределов.

• 7.8. Во время гарантийного срока, при необходимости раз-ревается подстройка прибора в соответствии о п.п.4.2-4.4.

• 8. ВОЭМОИЫЕ НЭКПРА1В0СТИ И СПОСОБЫ ИХ УСТРАНБНИЯ

• 8.1. В процессе эксплуатации прибор может подвергаться мелкому (текущему) ремонту. Наиболее часто встречающиеся ве-иоправности и способы их устранения приведены в табл. 8,

  		. 30	Таблица 8
  	Наименование неисправности, внешнее проявление	Вероятная причина	Способ устранения
  	1. При включении прибора в сеть перегорает предохранитель. 2. П1жбор включен, но на отсчетном устройстве нет индикации.	Короткое зеишкание в схеме. Перегорел предохранитель; обрыв в кабеле питания.	Устраните короткие зашкания в схеме. Замените предохранитель ;отремонтируйте кабель.

к устранению мелких неисправностей относятся: смена перегоревшего предохранителя;

ремонт входных кабелей.

• 8.2. Нарушение клейм прибора, исклкяащих доступ к схеме прибора, в течение гарантийного срока не допускается.

Указанное нарушение лишает потребителя права на гарантийный ремонт.

• 8.3. Ito вопросам среднего ремонта рекомендуется (при необходимости) обращаться на предприятие-изготовитель.

• 8.4. По требованию заказчика поставляется «Г^оводство по среднему ремонту".

• 9. ПРАВША ХРАПШН

• 9.1. Приборе доливы храниться в помещении при температуре от 5 до 40° и относителзяой влажности до 80% при температуре 25°С.

Приборн без упаковки хранятся при температуре окружающего воздуха 10-35°С и относительной влажности 80% при температуре 25°С.

• 10. УПАКОВКА И ТРАНСПОРТИРОВАНИЕ

• 10.1. Е^бор, предварительно обернутый в бумагу, вместе о влагопоглотителем укладывается в полиэтиленовый чехол,ко-тормй запаивается и помещается в картонную коробку. Коробка уждятугаяятрзт в ЯЩИК. Пространство между стенками ящика и коробкой должно быть заполнено древесной стружкой иди другим амортизационным материалом.

• 10.2. Приборы должны транспортироваться любым видом закрытого транспорта в диапазоне температур от минус 60 да         '

плюс 60^0 и относительной влажности 95% прн тешературе

4(fc.

• 10.3. Дата консервации совпадает о датой упаковывания. Срок переконсервации I год.

Тип.ЗИЛа Х-89 4314-450

1
