Методика поверки «ГСИ. Станции контроля воды автоматические АСК-В» (МП-242-2003-2016)

УТВЕРЖДАЮ

Руководитель научно-исследовательского отдела Государственных эталонов в области физико-химических измерений

ФГУП «ВНИИМ иМ,^ДИ.Менделеева»

_________ у          Конопелько

«   »    ⁷⁷    2016 г.

Научный сотрудник

ФГУП «ВНИИМ им. Д.И. Менделеева»

,^Х—_____Н.Б. Шор

«___»_____________2016 г.

Санкт-Петербург

2016

Настоящая методика поверки распространяется на станции контроля воды автоматические АСК-В (далее - станции) и устанавливает методы и средства их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками: один год.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

• 1.2 Допускается проведение поверки отдельных измерительных каналов станции в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Если при проведении той или иной операции поверки измерительного канала станции получен отрицательный результат, дальнейшая поверка данного канала прекращается.

• 1.4 Комплектная поверка проводится без демонтажа первичных измерительных преобразователей (ПИП) и информационного программно-аппаратного комплекса сбора, обработки и хранения данных (далее - ИК*), входящих в состав станции, при выполнении следующих условий:

а) свободный доступ к измерительному каналу станции (к ПИП), непосредственно на месте установки;

б) выполнение требований, приведенных в разделе 4 настоящей методики поверки;

в) наличие средств поверки, указанных в таблице 2.

Примечание — ИК представляет собой комплекс программно-технических средств, начиная от входных разъемов контроллера до устройства отображения информации.

• 1.5 При невозможности выполнения условий, указанных в п. 1.4, проводится поэлементная поверка. Поверка ПИП, имеющих аналоговый выходной сигнал от 4 до 20 мА, выполняется в лабораторных условиях после их демонтажа. Поверка ИК для каждого измерительного канала станции проводится на месте их установки.

• 1.6 Поверка ПИП, имеющих цифровой выходной сигнал, проводится комплектным методом на станции либо в лабораторных условиях с демонтажом всего измерительного канала (ПИП и ИК).

1.7. При проведении поверки обеспечивают одновременную фиксацию показаний дисплея приборов и печатного протокола ИК.

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, стандартные образцы состава - газовые смеси в баллонах под давлением - действующие паспорта.

• 3.1.  Требования безопасности должны соответствовать рекомендациям, изложенным в ГОСТ 12.1.005-88, ГОСТ 12.1.007-76 и в технической документации на станцию АСК-В.

• 4.1. При проведении поверки должны быть соблюдены следующие условия: температура окружающей среды (293 ± 5) К;

атмосферное давление от 84 до 106,7 кПа;

относительная влажность воздуха от 30 % до 80 %.

• 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 5.1.1. Поверяемые анализаторы, входящие в состав станции АСК-В, и станция должны быть подготовлены к работе в соответствии с Руководствами по эксплуатации на отдельные приборы, а также на станцию в целом.

  • 5.1.2. Приготовить контрольные растворы для поверки измерительных каналов станции АСК-В в соответствии с инструкцией по применению стандартных образцов и Приложения Б.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1 Внешний осмотр

• 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие станции следующим требованиям:

• - соответствие комплектности станции требованиям формуляра;

• - наличие в формуляре отметки о первичной поверке или свидетельства о последней поверке;

• - наличие четких маркировочных надписей на входящих в станцию составных частях;

• - отсутствие загрязнений, механических повреждений, влияющих на работу станции, в т.ч. пробоотборных устройств;

• - исправность органов управления, настройки и коррекции (кнопки, переключатели, тумблеры).

Станция считается выдержавшей внешний осмотр удовлетворительно, если она соответствует всем перечисленным выше требованиям.

6.2 Опробование

• 6.2.1 Проверка общего функционирования

• 6.2.1.1 Проверка общего функционирования приборов в составе станции проводится в соответствии с руководством по эксплуатации на каждый прибор.

• 6.2.1.2 Проверка общего функционирования станции проводится после запуска программного обеспечения в соответствии с Руководством по эксплуатации на станцию, в т.ч. проверяется работа гидравлической системы

Проверка гидравлической системы непрерывной подачи воды проводится в соответствии с ЕАЖН.416428.003 РЭ в режиме «Измерение».

Проверяется наличие потока воды через подающую магистраль.

Датчики, входящие в состав станции, и станция в целом считаются выдержавшими проверку общего функционирования, если после прогрева они функционируют в соответствии с РЭ и на дисплее приборов и мониторе компьютера отсутствуют сообщения об аварийной ситуации работы оборудования и датчик потока воды показывает наличие потока.

• 6.2.2 Подтверждение соответствия программного обеспечения

При проведении поверки станции выполняют операцию «Подтверждение соответствия программного обеспечения».

Операция «Подтверждение соответствия программного обеспечения» состоит из следующих этапов:

• - определение идентификационного наименования программного обеспечения;

• - определение номера версии (идентификационного номера) программного обеспечения;

• - определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.

• 6.2.2.1 Определение идентификационного наименования программного обеспечения.

Для определения идентификационного наименования ПО «Агат» определяют идентификационные наименования его метрологически значимых программных компонентов.

На «Агат» открывают окно программы «Агат-Клиент» (файл программы -AgatClient.exe).

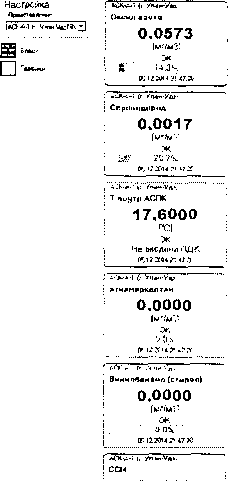

Идентификационные наименования отображаются в верхней части главной формы каждого из компонентов ПО «Агат»»: Агат-Клиент (рисунок 1) и Агат-Сервер (рисунок 2).

клиент * гл.п.ои    м—_Г1

0.5292

L

0.1123

|мг7м.'|

ОК не введена ПДК Cftttauzi у.а

--

Озон

0.0042

|мг/м-]

ОК

Не еиед-лна fАДК IF 1.'ТОМ Л 4’?5

'«r-s-i          ---

сярстдглярсхл

0.0000

■■ ■■■ -

0.0000

0,0000

0,0000

0.0000

1лч7м*1

0.0000

— ■ • : -~_х---

0,0000

'•5''-пк;т *: 7i

Aft.. I,- V--V. .A.T--------

КСИЛО ст

Рисунок 1

C;\Users\awelihov\De5idop\Aget\irunk\Source\Relesse\AgatServer.exe

Agat.Server <с> 2007-2013 Eeros.

Agat Core. Uersion: 4.11.

Application path:

Log initialized, details in «.log files

Configuration file initialization...

Searching of configuration file AgatCore.cfg in a current folder. License key:

Copy key:

Activation key:

Рисунок 2

В таблице 3 приведен перечень метрологически значимых файлов программных компонентов и модулей и их идентификационные наименования.

Таблица 3 - Идентификационные наименования метрологически значимых файлов

• 6.2.2.2 Определение номера версии (идентификационного номера) программного обеспечения.

Для определения номера версии ПО ««Агат»» определяют номера версий его метрологически значимых программных компонентов.

На «Агат» открывают окно программы «Агат-Клиент» (файл программы -AgatClient.exe).

Номера версии отображаются в окне при инициализации программы, а также при нажатии пользователем на логотипе в главном окне ПО «Агат», что соответствует рисункам: Агат-Клиент (рисунок 3) и Агат-Сервер (рисунок 2).

В таблице 4 приведен перечень метрологически значимых файлов программных компонентов и модулей и их номера версий.

Таблица 4 - Номера версий метрологически значимых файлов

Агат кллент

клиент

ЭКРОС

ие-.'КлЯеяа’? I,- s      4-    ;

Место измерения: Тест

Рисунок 3

• 6.2.2.3 Определение цифрового идентификатора программного обеспечения

Для вычисления цифрового идентификатора файла метрологически значимого программного компонента или модуля можно использовать как стандартные библиотеки языков программирования для реализации того или иного алгоритма хеширования, так и воспользоваться уже готовыми программными продуктами для вычисления дайджеста файла.

В таблице 5 приведен перечень метрологически значимых файлов программных компонентов и модулей и их цифровые идентификаторы, вычисленные по алгоритму md5. В качестве программы для вычисления цифровых идентификаторов использовался программный пакет Total Commander, версия 7.55а.

Таблица 5 - Цифровые идентификаторы метрологически значимых файлов

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные программных компонентов ПО СИ (идентификационные наименования, номера версий (идентификационные номера) и цифровые идентификаторы) соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений.

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение погрешности измерительных каналов при комплектной поверке

Комплектная поверка проводится при выполнении условий, указанных в п.п.1.4 - 1.7 настоящей методики.

Определение погрешности проводится для всех измерительных каналов станции АСК-В.

Одновременно с определением MX проверяется полнота передаваемой информации от средства измерений, которая определяется расхождением показаний дисплея прибора (при его наличии) с показаниями монитора компьютера станции.

Указанное расхождение не должно превышать 0,2 долей от предела допускаемой погрешности.

MX всех измерительных каналов станции приведены в Приложении А.

• 6.3.1.1 Определение погрешности по каналам измерений pH, температуры, массовой концентрации растворенного кислорода, удельной электрической проводимости (УЭП)

Определение абсолютной погрешности проводится

• - по каналам измерения pH и температуры анализируемой жидкости в соответствии с Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки».

• - по каналу измерения массовой концентрации растворенного кислорода в соответствии с Р 50.2.045-2006 «ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки».

Определение приведенной погрешности по каналу измерений удельной электрической проводимости (УЭП) проводится в соответствии с ГОСТ 8.354-85 «ГСИ. Анализаторы жидкости кондуктометрические. Методики поверки».

Измерения проводят в соответствии с указаниями руководства по эксплуатации на каждый датчик и на станцию.

Подача контрольного раствора в измерительную ячейку при помощи насоса проводится в соответствии с п. 2.2.1.2, измерение - по п.2.3.1 ЕАЖН.416428.003 РЭ. Объем контрольного раствора должен составлять не менее 0,5 дм³.

Считывание показаний канала осуществляют по монитору компьютера станции через период времени, указанный в РЭ на каждый датчик, после подачи растворов.

Результаты поверки считаются положительными, если полученные значения погрешности не превышают пределов, указанных в Приложении А.

• 6.3.1.2. Определение абсолютной (относительной) погрешности по каналам измерения массовой концентрации ионов и параметров (ХПК, мутность), приведенных в Приложении А.

Определение абсолютной (приведенной, относительной) погрешности измерительных каналов проводится путем измерений массовой концентрации определяемых ионов или параметров воды в контрольных растворах и сравнением показаний станции с действительными значениями.

Контрольные растворы готовятся в соответствии с указаниями п.5.1.2 настоящей методике. При поверке должно быть использовано не менее трех контрольных растворов (контрольные растворы №№ 1, 2 и 3), содержание определяемого иона или значение параметра в которых должно соответствовать началу, середине и концу диапазонов измерений с допускаемым отклонением ±10 %.

Диапазоны измерений приведены в приложении А настоящей методики. Число измерений в каждом растворе - не менее 2-х.

Подача контрольного раствора в измерительную ячейку при помощи насоса проводится в соответствии с п. 2.2.1.2, измерение - по п.2.3.1 ЕАЖН.416428.003 РЭ. Объем контрольного раствора должен составлять не менее 0,5 дм³.

Считывание показаний канала осуществляют по монитору компьютера станции через период времени, указанный в РЭ на каждый датчик.

По результатам измерений, полученным в каждой точке проверки, определяют погрешность измерительного канала.

Значение абсолютной погрешности (J, в единицах измеряемой величины) в каждой точке для диапазонов измерений, приведенных в приложении А настоящей методики, рассчитывают по формуле

J=C,-G                     (6.1)

где С, - z-oe измеренное станцией значение определяемого компонента или параметра (по монитору компьютера с ПО), в единицах измеряемой величины;

С_д - действительное значение определяемого компонента или параметра в контрольном растворе, в единицах измеряемой величины.

Значения приведенной погрешности (у в %) в каждой точке для диапазонов измерений, приведенных в приложении А настоящей методики, рассчитывают по формуле

’^,= fj=fy¹⁰⁰                          (6-2)

где С„ (С„) - верхнее (нижнее) значения измерений, соответственно, в единицах измеряемой величины.

Значение относительной погрешности (S, %) в каждой точке для диапазонов измерений, приведенных в приложении А, рассчитывают по формуле

С -С„

8= ' ^d-100

С д

Результаты определения считают положительными, если

• - полученные значения абсолютной (приведенной, относительной ) погрешности не превышают значений, указанных в приложении А.

• - расхождение показаний дисплея датчиков (при наличии) и данных печатного протокола компьютера не должно превышать 0,2 долей от предела допускаемой погрешности.

• 6.3.2 Определение относительной погрешности пробоотборного устройства Определение относительной погрешности пробоотборного устройства проводят одновременно с определением по п.6.3.1.для контрольных растворов 1 или 2 для любого определяемого компонента.

Число циклов не менее 2-х.

Подача контрольного раствора в измерительную ячейку при помощи насоса проводится в соответствии с п. 2.2.1.2, измерение - по п.2.3.1 ЕАЖН.416428.003 РЭ.

Считывание показаний канала осуществляют по монитору компьютера станции через период времени, указанный в РЭ на каждый датчик, после подачи растворов

Относительную погрешность пробоотборного устройства (8_пр, %) рассчитывают по формуле

где С_пр- i-oe измеренное значение определяемого компонента или параметра (по дисплею или по монитору компьютера с ПО) с пробоотборным устройством, в единицах измеряемой величины;

С_д - действительное значение определяемого компонента или параметра в контрольном растворе, в единицах измеряемой величины.

К - коэффициент, рассчитанный по формуле

(6.5)

где С_а - измеренное значение определяемого компонента или параметра (по дисплею или монитору компьютера с ПО) без пробоотборного устройства , в единицах измеряемой величины;

Результаты определения считают положительными, если относительная погрешность пробоотборного устройства не превышает пределов, равных ±5 %.

• 6.3.3 Определение погрешности измерительных каналов при поэлементной поверке

Определение погрешности каналов при поэлементной поверке (каналовцветности, гидрологических параметров воды, метеопараметров воздуха), имеющим в своем составе первичный измерительный преобразователь (ПИП) с аналоговым выходным сигналом проводят поэлементно в следующем порядке:

• - определение погрешности ПИП;

• - определение погрешности канала передачи информации.

• 6.3.3.1 Определение погрешности первичных преобразователей (ПИП)

Определение погрешности первичных измерительных преобразователей (датчиков) выполняется в лабораторных условиях после их демонтажа в соответствии с утвержденными методиками поверки.

Определяют погрешность ПИП на основании результатов поверки ПИП (по свидетельству о поверке и, при наличии, протоколу поверки).

Результаты определения считаются удовлетворительными, если полученные значения погрешности датчиков не превышают значений, приведенных в описании типа средства измерений.

• 6.3.2.2 Определение погрешности канала передачи информации (ИК).

Определение погрешности канала передачи информации (ИК) проводят на месте их установки.

Входными сигналами ИК станции являются унифицированные токовые сигналы стандартных преобразователей, приведенных выше, в диапазоне от 4 до 20 мА.

На вход ИК подают унифицированный токовый сигнал в диапазоне от 4 до 20 мА от источника постоянного тока (калибратора тока). При поверке ИК выполняют по одному измерению в каждой выбранной точке поверки.

Значения выходных величин выводят на экран монитора ПК станции.

Определение погрешности канала передачи информации (ИК) проводят в следующей последовательности:

• 1) отключают первичные преобразователи и подключают средства поверки к соответствующим каналам, включая линии связи.

• 2) с помощью калибратора устанавливают на входе канала ввода аналогового сигнала электрические сигналы (от 4 до 20 мА), соответствующие значениям измеряемого параметра и равномерно распределенных в пределах диапазона измерений: 4, 12 и 20 мА с допускаемым отклонением 0,5 мА, и считывают значение параметра с экрана компьютера с ПО через период времени, указанный в РЭ на датчик.

Значение измеряемой величины (А_р), соответствующее заданному значению силы постоянного тока Ц , мА, рассчитывают по формуле (для линейной функции преобразования входных сигналов):

^/з⁼⁴⁺¹⁶^тт;.                       (6.6)

где А_в, А_н - верхний и нижний предел измерений, соответственно, в единицах измеряемой величины (см. Приложение А).

^А_р - рассчитанное значение определяемой величины, соответствующее значению Л , в единицах измеряемой величины.

а) Определение абсолютной погрешности канала передачи информации

Значение абсолютной погрешности канала передачи информации (Д_п в единицах измеряемой величины) в каждой точке проверки рассчитывают по формуле

^Ап^=А~^А_Р ,                               (6.7)

где А, - измеренное значение определяемого параметра (по монитору компьютера с ПО), в единицах измеряемой величины;

б) Значение приведенной погрешности канала передачи информации ( у_п в %) рассчитывают для каждой точки проверки по формуле

12

в) Значение относительной погрешности канала передачи информации в (5_П в %) рассчитывают для каждой точки проверки по формуле

^=^•'00 , (6.

^лр

Результаты определения считают положительными, если полученные значения погрешности канала передачи информации не превышают 0,2 долей от предела допускаемой погрешности канала измерений каждого компонента (параметра).

• 7.1 При проведении поверки составляется протокол результатов измерений, в котором указывается соответствие станции предъявляемым к ней требованиям. Форма протокола поверки приведена в Приложении В.

• 7.2 Станции, удовлетворяющие требованиям методики поверки, признаются годными к применению.

• 7.3 Положительные результаты поверки оформляются свидетельством о поверке по форме, установленной приказом Минпромторга РФ № 1815 от 02.07.2015 г.

• 7.4 При отрицательных результатах поверки применение станции запрещается и выдается извещение о непригодности.

• 7.5 Знак поверки наносится на свидетельство о поверке.

(обязательное)

1 Метрологические характеристики каналов измерения параметров качества воды и загрязняющих веществ приведены в таблице А. 1.

Таблица А.1

Продолжение таблицы А.1

Продолжение таблицы А. 1

2 Метрологические характеристики каналов измерения гидрологических параметров воды приведены в таблице А. 2

Таблица А. 2

• 3 Диапазоны измерений и пределы допускаемой абсолютной погрешности каналов измерений метеопараметров приведены в таблице А.З.

Таблица А.З

(справочное)

Согласно инструкции по применению ГСО подготовьте контрольные растворы, охватывающие диапазон измерений поверяемого прибора путем разбавления ГСО. Если требуется, то подготовьте промежуточный раствор, разбавляя основной раствор.

Действительное значение массовой концентрации иона или ХПК в контрольном растворе (С/, мг/дм³) вычисляют по формуле:

Для переноса необходимого объема концентрированного раствора используйте пипетки с погрешностью не более 1 % по ГОСТ 1770-74.

(рекомендуемое)

Протокол поверки

Наименование СИ:______________________________________________________

Зав. №____________________

Дата выпуска_______________

Регистрационный номер:____________.

Заказчик:_________________________________________________________________________

Серия и номер клейма предыдущей поверки:__________________________________

Дата предыдущей поверки:__________________________________________________

Методика поверки:________________________________________________________

Основные средства поверки:__________________________________________________

Условия поверки:

температура окружающей среды                    °C

относительная влажность воздуха                     %

атмосферное давление                             кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1 Результаты внешнего осмотра_________________________________________________

• 2 Результаты опробования

  • 2.1 Проверка общего функционирования________________________________________

2.2. Подтверждение соответствия программного обеспечения_________________________

• 3 Результаты определение метрологических характеристик

  • 3.1 Результаты определения погрешности измерительных каналов при комплектной поверке_______________________________________________

  • 3.2 Результаты определения погрешности пробоотборного зонда

• 3.2 Результаты определения погрешности измерительных каналов при поэлементной поверке_______________________________________________

Заключение: на основании результатов первичной (или периодической) поверки станция признана соответствующей установленным в описании типа метрологическим требованиям и пригодна к применению.

Поверку произвёл:________________

Дата поверки:_
