Государственная система обеспечения единства измерений

Преобразователи «ПАЧ-240»

МЕТОДИКА ПОВЕРКИ

МП 0109/1-311229-2021

г. Казань

2021

1 Общие положения

• 1.1 Настоящая методика поверки распространяется на преобразователи «ПАЧ-240» (далее - преобразователь), предназначенные для измерений сигналов силы постоянного тока, преобразования измеренных значений в последовательность импульсов и в частотный выходной сигнал, индикации результатов измерений, передачи результатов измерений по цифровому асинхронному последовательному интерфейсу RS485.

• 1.2 Настоящая методика поверки устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.3 Преобразователи соответствуют требованиям к разряду средства измерений, установленным в Государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 110'¹⁶ до 100 А, утвержденной приказом Госстандарта № 2091 от 01.10.2018 г и прослеживаются Государственному первичному эталону единицы силы постоянного электрического тока.

• 1.4 Метрологические характеристики преобразователей подтверждаются непосредственным сличением с основными средствами поверки в соответствии с пунктом 8 настоящей методики поверки.

• 1.5 Проведение поверки преобразователей для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений не допускается.

2 Перечень операций поверки средств измерений

При проведении поверки должны быть выполнены операции, представленные в таблице 1.

Таблица 1 - Перечень операций поверки средства измерений

Примечание - При получении отрицательных результатов поверки по какому-либо пункту методики поверки поверку преобразователя прекращают.

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                      от плюс 15 до плюс 25

• - относительная влажность, %                                    не более 80

• - атмосферное давление, кПа                                    от 84,0 до 106,7

4 Метрологические и технические требования к средствам поверки

• 4.1 При проведении поверки преобразователя применяют средства поверки, указанные в таблице 2.

Таблица 2- Перечень средств поверки

• 4.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик преобразователей с требуемой точностью.

• 4.3 Применяемые эталоны и средства измерений должны соответствовать требованиям нормативных правовых документов Российской Федерации в области обеспечения единства измерений.

5 Требования (условия) по обеспечению безопасности проведения поверки средства измерений

• 5.1 При проведении поверки должны соблюдаться требования:

• - правил технической эксплуатации электроустановок потребителей;

• - правил безопасности при эксплуатации средств поверки и преобразователя, приведенных в их эксплуатационных документах;

• - инструкций по охране труда, действующих на объекте.

• 5.2 К проведению поверки допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации преобразователей, руководства по эксплуатации средств поверки и прошедшие инструктаж по охране труда.

6 Внешний осмотр средства измерений

• 6.1 При внешнем осмотре проверяют:

• - отсутствие механических повреждений и дефектов преобразователя, препятствующих его применению;

• - соответствие комплектности, внешнего вида и маркировки преобразователя требованиям, указанным в паспорте и описании типа;

• - соответствие заводского номера преобразователя указанному в паспорте;

• - четкость надписей и обозначений.

• 6.1.1 Поверку продолжают, если:

• - на преобразователе отсутствуют механические повреждения и дефекты, препятствующие его применению;

• - комплектность преобразователя, его внешний вид и маркировка преобразователя соответствуют требованиям, указанным в паспорте и описании типа;

• - заводской номер преобразователя соответствует указанному в паспорте;

• - надписи и обозначения четкие и хорошо читаемы.

7 Подготовка к поверке и опробование средства измерений

• 7.1 Подготавливают преобразователь к работе в соответствии с требованиями, указанными в руководстве по эксплуатации, и выдерживают его при температуре, указанной в разделе 3, не менее двух часов.

• 7.2 Подготавливают к работе средства поверки в соответствии с их эксплуатационными документами.

• 7.3 Подключают преобразователь к сети питания в соответствии с руководством по эксплуатации. Устанавливают переключатель преобразователя «РЕЖИМ» в положение «РАБОТА». Подключают калибратор, установленный в режим имитации сигналов силы постоянного тока, к входным клеммам 9 (+1 Вход) и 11 (-1 Вход) преобразователя, соблюдая полярность. К преобразователю подключают частотомер, установленный в режим измерения частоты.

• 7.4 С помощью калибратора поочередно устанавливают три значения электрического сигнала силы постоянного тока, равномерно распределенных в диапазоне от 0,1 до 20,0 мА.

• 7.5 Поверку продолжают, если при увеличении/уменьшении значения входного электрического сигнала силы постоянного тока соответствующим образом изменяются значение измеряемой величины согласно показаниям индикатора преобразователя и значение выходного частотного сигнала согласно показаниям частотомера.

• 8 Определение метрологических характеристик средства измерений

8.1 Определение приведенной погрешности измерений сигналов силы постоянного тока (по частотному выходу)

• 8.1.1 Средства поверки подключают к преобразователю согласно приложению А.

• 8.1.2 Устанавливают калибратор в режим имитации сигналов силы постоянного тока. Устанавливают переключатель преобразователя «РЕЖИМ» в положение «РАБОТА».

• 8.1.3 С помощью калибратора устанавливают электрический сигнал силы постоянного тока 20 мА и, по окончании периода измерения частотомера, регистрируют значение выходного частотного сигнала преобразователя по показаниям частотомера.

• 8.1.4 Рассчитывают приведенную погрешность измерений сигналов силы постоянного тока (по частотному выходу) у, %, по формуле:

(f "I

— -U

1 макс

где   f_и    - измеренное значение выходного частотного сигнала преобразователя согласно

показанию частотомера, Гц;

К_г - коэффициент преобразования преобразователя по частотному выходу, Гц/мА;

I     - значение силы постоянного тока, заданное калибратором, мА;

I    - верхний предел диапазона измерений входного сигнала силы постоянного

тока, мА.

• 8.1.5 Повторяют операции по пунктам 8.1.3 и 8.1.4 для значений входного сигнала силы постоянного тока 10 мА и 0,1 мА.

8.2 Определение приведенной погрешности измерений сигналов силы постоянного тока (по импульсному выходу)

• 8.2.1 Средства поверки подключают к преобразователю согласно приложению А.

• 8.2.2 Устанавливают выход калибратора в режим имитации сигналов силы постоянного тока. Устанавливают вход калибратора в режим счета импульсов. Устанавливают переключатель преобразователя «РЕЖИМ» в положение «РАБОТА».

• 8.2.3 С помощью калибратора устанавливают электрический сигнал силы постоянного тока 20 мА. Нажимают кнопку пуска секундомера и одновременно фиксируют начальное значение количества импульсов, согласно показаниям калибратора. В момент прохождения 240 минут нажимают кнопку остановки секундомера и одновременно фиксируют конечное значение импульсов, согласно показаниям калибратора. Регистрируют количество импульсов, подсчитанных калибратором, и время, измеренное секундомером.

• 8.2.4 Рассчитывают приведенную погрешность измерений сигналов силы постоянного тока (по импульсному выходу) у, %, по формуле:

К -t

\ ^имп ¹пов / макс

где N - измеренное количество импульсов, согласно показанию частотомера, импульсы; К - передаточное число преобразователя по импульсному выходу, импульс/А ч; t _в - время поверки согласно показанию секундомера, с.

• 8.2.5 Измеренное количество импульсов Ы_изм, импульсы, определяют по формуле:

где N, - конечное значение импульсов согласно показаниям калибратора, импульсы;

N - начальное значение импульсов согласно показаниям калибратора, импульсы.

• 8.2.6 Повторяют операции по пунктам 8.2.3 и 8.2.5 для значений входного сигнала силы постоянного тока 10 мА и 0,1 мА.

9 Подтверждение соответствия средства измерений метрологическим требованиям

Преобразователь соответствует метрологическим требованиям, установленным при утверждении типа, и результаты поверки преобразователя считают положительными, если рассчитанные по формулам (1) и (2) значения приведенной погрешности измерений сигналов силы постоянного тока (по частотному и импульсным выходам) в каждой контрольной точке не выходят за пределы ±0,1 %.

10 Оформление результатов поверки средства измерений

Результаты поверки оформляют протоколом поверки произвольной формы с указанием даты проведения поверки, условий проведения поверки, применяемых эталонов, заключения по результатам поверки.

Результаты поверки оформляются в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений.

По заявлению владельца средства измерений или лица, представившего его на поверку, при положительных результатах поверки выдается свидетельство о поверке преобразователя, при отрицательных результатах поверки - извещение о непригодности к применению преобразователя.

Защита преобразователей от несанкционированного вмешательства обеспечивается наличием пломбы изготовителя.

ПРИЛОЖЕНИЕ А

(обязательное)

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ И СРЕДСТВ ПОВЕРКИ

Преобразователь ПАЧ-240

ГГ77

=24В /

tHe зависит от ПОЛЯРНОСТИ I

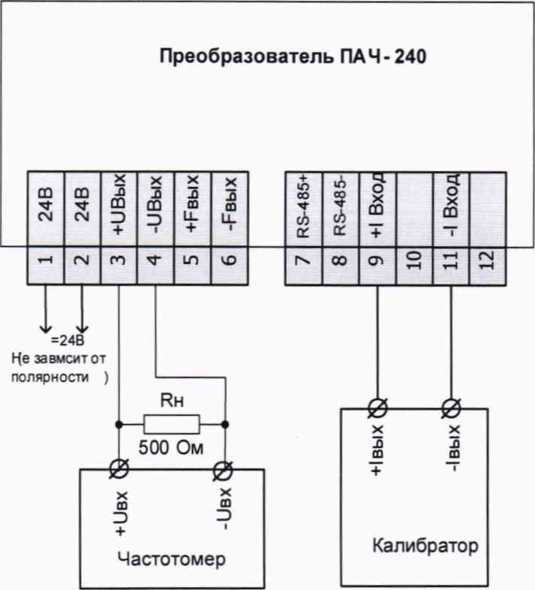

Рисунок А. 1 - Схема подключения преобразователя и средств поверки при определении метрологических характеристик преобразователей

по частотному выходу

Рисунок А.2 - Схема подключения преобразователя и средств поверки при определении метрологических характеристик преобразователей по импульсному выходу
