НЕФТЕАВТОМАТИКА^

АКЦИОНЕРНОЕ ОБЩЕСТВО «НЕФТЕАВТОМАТИКА»

ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ ГОЛОВНОЙ НАУЧНЫЙ МЕТРОЛОГИЧЕСКИЙ ЦЕНТР АО «НЕФТЕАВТОМАТИКА» в г. Казань

УТВЕРЖДАЮ

Директор ОП ГНМЦ

АО «Нефтеавтоматика»

М.С. Немиров /О 2019 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

ВЛАГОМЕРЫ ОПТИЧЕСКИЕ ЕМКОСТНЫЕ СЫРОЙ НЕФТИ АМ-ВОЕСН

Методика поверки

НА.ГНМЦ.0358-19 МП г. Казань

2019 г.

РАЗРАБОТАНА

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань

(ОП ГНМЦ АО «Нефтеавтоматика»)

Аттестат аккредитации № RA.RU.311366

ИСПОЛНИТЕЛИ:

Ибрагимов Р.Р.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (обязательное) Схема подключения электрических соединений поверяемого влагомера АМ-ВОЕСН

ПРИЛОЖЕНИЕ Б (обязательное) Форма протокола поверки влагомера АМ-

ВОЕСН

ПРИЛОЖЕНИЕ В (справочное) Перечень используемых нормативных документов

Настоящая инструкция распространяется на влагомеры оптические емкостные сырой нефти АМ-ВОЕСН (далее - влагомер), предназначенный для непрерывного измерения объемного содержания воды в скважинной жидкости и устанавливает методику ее первичной и периодической поверки в лабораторных условиях.

Область применения: предприятия нефтяной и газовой промышленности.

Измеряемая среда - водонефтяная смесь после предварительной сепарации свободного газа.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки выполняют следующие операции:

  • - внешний осмотр п. 6.1;

  • - подтверждение соответствия программного обеспечения п. 6.2;

  • - опробование п. 6.3;

  • - определение метрологических характеристик 6.4.

2 Средства поверки
  • 2.1 Эталоны:

Эталон 1-го или 2-го разряда единицы объемного влагосодержания нефти и нефтепродуктов по ГОСТ 8.614, аттестованный в диапазоне объемного влагосодержания от 0,01 % до 99,9 %, с пределами допускаемой абсолютной погрешности от 0,01 % до 0,3 %.

Примечание - В качестве эталона используют лабораторные поверочные установки для поверки влагомеров. Поверочная установка (эталон) должна иметь прослеживаемость к Государственному первичному специальному эталону единицы объемного влагосодержания нефти и нефтепродуктов ГЭТ 87.

  • 2.2 Вспомогательные средства измерений:

-термогигрометр ИВА-6;

  • - секундомер электронный «Интеграл С-01».

  • 2.3 Вспомогательное оборудование:

  • - преобразователь интерфейса USB/RS-485;

  • - персональный компьютер (далее - ПК) с установленной программой типа «Terminal»;

2.5 Материалы:

  • - нефть осушенная (далее - нефть), с остаточным содержанием воды не более

1 %;

  • - вода пластовая (далее - вода) или искусственно минерализованная;

  • - нефрас С2 80/120 по ТУ 38.401-67-108;

-дизельное топливо ГОСТ 305;

  • - средство моющее обезжиривающее бытовое;

  • - ветошь.

Допускается применять аналогичные по назначению эталоны и средства измерений, вспомогательные оборудование и материалы с аналогичными или лучшими характеристиками.

3 Требования безопасности
  • 3.1 Необходимо соблюдать правила безопасности при эксплуатации используемых средств измерений, установленные в эксплуатационной документации.

  • 3.2 Лица, выполняющие работы в помещении, должны соблюдать требования охраны труда и пожарной безопасности, установленные в ГОСТ 12.0.004, ГОСТ 12.1.004, ГОСТ Р 12.3.047 и Федеральном законе Российской Федерации от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», а так же требования внутренних нормативных документов и должны быть обеспечены средствами индивидуальной защиты.

  • 3.3 Помещение, где проводят поверку, должна соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004, иметь средства пожаротушения по ГОСТ 12.4.009.

  • 3.4 Содержание вредных веществ в воздухе рабочей зоны не должно превышать уровня предельно допустимых концентраций (ПДК), установленных в ГОСТ 12.1.005. Помещение для проведения поверки должно быть оборудовано устройствами приточно-вытяжной вентиляции.

  • 3.5 Необходимо соблюдать требования безопасности при работе с нефтью и специальными жидкостями в соответствии с ГОСТ 12.2.007.0.

  • 3.6 Электрооборудование и аппаратуру необходимо заземлять в соответствии с требованиями ГОСТ Р 50571.5.54 (МЭК 60364-5-54:2011), необходимо соблюдать требования ГОСТ Р 12.1.019.

  • 3.7 Утилизацию использованных жидкостей специальных жидкостей необходимо проводить в соответствии со стандартами предприятия проводящего поверку.

4 Условия поверки

4.1 При проведении поверки в лаборатории соблюдают следующие условия:

  • - температура окружающего воздуха, °C

  • - атмосферное давление, кПа

от 18 до 30;

101,3±4;

- относительная влажность, %, не более

80;

- напряжение питания влагомера (переменное), В

220 ±10;

-диапазон температуры поверочной пробы, °C

- отклонение температуры поверочной пробы, °C

от 20 до 30;

±0,5

- избыточное давление, МПа

от 0,2 до 0,5;

- отклонение избыточного давления, МПа

±0,05.

  • 4.2 Значения содержания воды, измеренные влагомером должны сниматься с выходного цифрового канала, используемого при эксплуатации поверяемого влагомера.

  • 4.3 При циркуляции жидкости через первичный преобразователь влагомера (далее - ПП AM ВОЕСН) необходимо использовать статические диспергаторы для обеспечения гомогенности измеряемой среды, устанавливаемые перед ПП АМ-ВОЕСН.

5 Подготовка к поверке

Перед проведением поверки выполняют следующие работы:

Производят идентификацию влагомера по серийному номеру влагомера.

Визуально проверяют чистоту внутреннюю полость влагомера. При необходимости внутреннюю полость промывают нефрасом и сушат.

При поверке в зимнее время года ПП AM ВОЕСН и электронный блок вычисления (далее - ЭБВ АМ-ВОЕСН) выдерживают в помещение до достижения температуры помещения.

ПП AM ВОЕСН устанавливают на поверочную установку (эталон). К выходному цифровому каналу ЭБВ АМ-ВОЕСН через преобразователь интерфейса USB/RS-485 подключают ПК, в соответствии со схемой электрических соединений в приведенной на рисунке А1, приложение А, настоящей инструкции. Влагомер включают и устанавливают связь между ПП AM ВОЕСН и ЭБВ AM ВОЕСН.

6 Проведение поверки

6.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие влагомера следующим требованиям:

  • - комплектность влагомера должна соответствовать паспорту на влагомер;

  • - на влагомере не должно быть внешних механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - надписи и обозначения на влагомере должны быть четкими и соответствующими документации на влагомер.

При неудовлетворительных результатах внешнего осмотра влагомер к опробованию не допускают до устранения соответствующих причин.

  • 6.2 Подтверждение соответствия программного обеспечения

Включают ЭБВ АМ-ВОЕСН, в процессе отображения идентификационных данных программного обеспечения (далее - ПО) производят считывание версии и цифрового идентификатора (контрольной суммы) исполняемого кода ПО влагомера и сравнивают с версией и цифровым идентификатором, приведенных в описании типа на влагомер. При несовпадении версии и цифрового идентификатора исполняемого кода ПО влагомера, влагомер признают не пригодным к эксплуатации.

Примечание - Отображение идентификационных данных ПО после включения должно производиться автоматически.

  • 6.3 Опробование

На экране ПК в окне отображения результатов измерений проверяют наличие текущих показаний значений объемного содержания воды измеряемого влагомером. При отсутствии текущих показаний к дальнейшим процедурам поверки влагомер допускают только после восстановления работоспособности влагомера.

  • 6.4 Определение метрологических характеристик

Поверку влагомера в условиях лаборатории производят в диапазоне измерений на аттестованных смесях (далее - поверочная проба) полученными на основе осушенной нефти и пластовой (или искусственной минерализованной воды) воды, воспроизведенных на поверочной установке (эталоне).

6.4.1 Определение погрешностей измерений влагомера

Определение погрешностей влагомера проводят методом прямого измерения объемного содержания воды влагомером в поверочных пробах и сравнения с значениями влагосодержания поверочных проб воспроизведенных эталоном.

Для определения абсолютной погрешности измерений влагомера на поверочной установке последовательно приготавливаются поверочные пробы с заданными значениями объемного содержания воды в реперных точках, приведенных в таблице 1.

Примечание - Процедура (методика) получения поверочных проб регламентируется в документации на поверочную установку (эталон).

Таблица 1

№ реперной точки

1

2

3

4

5

6

7

8

Объемное содержание воды в поверочной пробе, w3i, %

1-5

10-15

30-35

55-60

70-75

80-85

90-95

97-99

В каждой реперной точке в течении 10 минут снимают измеренные значения, значения температуры поверочной пробы и давления, измеренными средствами измерений из состава поверочной установки. Усредненные измеренные значения и значения содержания воды, воспроизведенные поверочной установкой заносят в протокол поверки, в приведенный в приложении Б.

Для каждой реперной точки вычисляют абсолютную погрешность измерения объемного содержания воды (Д1УЬ %) по формуле

AWi=WBi-lV3i                             (1)

где, W3I- - фактическое эталонное значение объемного содержания в i - ой поверочной пробе, %;

WBl - значение объемного содержания воды в i - ой поверочной пробе, измеренное поверяемым влагомером по цифровому выходному каналу, %.

Погрешности измерений, вычисленные по формуле (1) должны быть в пределах нормированных значений, приведенных в таблице 2.

Таблица 2

Характеристика погрешности

Нормированное значение погрешности

Пределы допускаемого значения абсолютной погрешности содержания воды, объемная доля, %, в поддиапазонах:

0,1 - 60,0 вкл. %, объемная доля воды

60,0 - 99,9 %, объемная доля воды

± 1,0

±1.5

После завершения поверки измерительный контур поверочной установки тщательно промывают нефрасом или дизельным топливом. При необходимости дополнительно промывают нефрасом (бензином). После завершения промывки осушают полость трубопровода поверочной установки (эталона).

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки оформляют свидетельство о поверке установленной формы влагомера и протокол поверки в соответствии с приказом Минпромторга № 1815 от 02.07.2015 г. На оборотной стороне свидетельства о поверке указывают метрологические характеристики, поверяемого влагомера. Знак поверки наносится на паспорт при первичной поверке при выпуске из производства и на свидетельство о поверке при периодической поверке. При первичной поверке при выпуске из производства сведения о поверке заносят в паспорт на влагомер, свидетельство о поверке допускается не оформлять.

По результатам поверки оформляют протокол поверки влагомера в соответствии с Приложением А.

  • 7.2 При отрицательных результатах поверки влагомер к эксплуатации не допускают и выдают извещение о непригодности к применению в соответствии с приказом Минпромторга № 1815 от 02.07.2015 г.

ПРИЛОЖЕНИЕ А

(обязательное)

Схема подключения электрических соединений поверяемого влагомера АМ-ВОЕСН

4

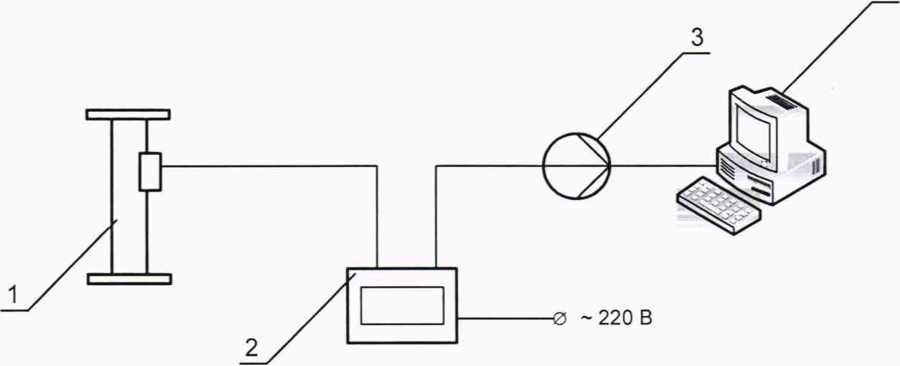

Рис. А1. Схема подключения электрических соединений влагомера АМ-ВОЕСН при поверке в лаборатории

1 - ПП АМ-ВОЕСН; 2 - ЭБВ АМ-ВОЕСН; 3 - преобразователь интерфейса USB/RS-485; 4 - ПК.

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки влагомера АМ-ВОЕСН

ПРОТОКОЛ ПОВЕРКИ ВЛАГОМЕРА     №_________

Обозначение, DN, PN: _______________________

Серийный номер:      ________________________ Дата изготовления _______________

Владелец:            _________________________________________________________

Место проведения поверки: ____________________________________________________

Средства поверки: ______________________________________________________________

Методика поверки: ______________________________________________________________

Условия проведения поверки:

Температура окружающей среды, °C _____________________

Влажность воздуха, %              ______________________

Атмосферное давление, кПа       _____________________

Результаты поверки:

Внешний осмотр __________________________________________________________

Опробование _________________________________________________________

Подтверждение соответствия ПО. Идентификация версии ПО

По описанию типа

По результатам поверки

Определение погрешностей измерений

№ реп. точки

Значение объемного содержания воды, %

Абсолютная (А погрешность измерения, %

Температура поверочной пробы, °C

Давление, МПа

Эталонное, ное, W3i

Измеренное,

WBi

По результатам поверки

Нормированная

Заключение:

Поверитель:

должность

подпись

ф.и.о.

Дата поверки

ПРИЛОЖЕНИЕ В (справочное)

Перечень используемых нормативных документов

ГОСТ 8.614-2013

ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов

ГОСТ 12.0.004-2015

ССБТ. Организация обучения безопасности труда. Об

щие положения

ГОСТ 12.1.004-91

ССБТ. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88

ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76

ССБТ. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.4.280-2014

ССБТ. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования

ГОСТ Р 12.1.019-2017

ССБТ. Электробезопасность. Общие требования и но

менклатура видов защиты

ГОСТ Р 12.3.047-2012

ССБТ. Пожарная безопасность технологических процессов. Общие требования. Методы контроля

ГОСТ 12.4.009-83

ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание

ГОСТ 12.4.137-2001

ССБТ. Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ Р 50571.5.54-

Электроустановки низковольтные. Часть 5-54. Выбор и

2013/МЭК 60364-5-

монтаж электрооборудования. Заземляющие устрой

54:2011

ства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ 305-2013

Топливо дизельное. Технические условия

ГОСТ 8505-80

Нефрас - С 50/170. Технические условия

ТУ 38.401-67-108-92

Бензин-растворитель для резиновой промышленности.

Технические условия

Постановление Правительства РФ от

«Правила противопожарного режима в Российской Фе

дерации»

25.04.2012 г. № 390

Федеральный закон

Российской Федера-

«Технический регламент о требованиях пожарной безопасности»

ции от 22.07.2008 г. №

123-ФЗ

Приказ Минпромторга Порядок проведения поверки средств измерений, тре-Российской Федера- бования к знаку поверки и содержанию свидетельства о ции от 02.07.2015 г. поверке №1815
