Методика поверки «ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ПЗ-34» (МП БВЕК.431440.08.07)

Первый заместитель заместитель по научной

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ПЗ-34

МЕТОДИКА ПОВЕРКИ

БВЕК.431440.08.07 МП

р.п. Менделеево

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8 Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение относительной погрешности измерений

плотности потока энергии с антенной-преобразователем АП 3-34 СВЧ

• 8.4 Определение относительной погрешности измерений

средних квадратических значений напряженности электрического поля с антенной-преобразователем АП 3-34Е УКВ

• 8.5 Определение относительной погрешности измерений

средних квадратических значений напряженности магнитного поля

с антенной-преобразователем АП 3-34Н УКВ

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок измерителей параметров электромагнитного поля ПЗ-34 (далее -измерители ПЗ-34), изготавливаемых обществом с ограниченной ответственностью «НТМ-ЗАЩИТА» (ООО «НТМ-ЗАЩИТА»),

Первичной поверке подлежат измерители ПЗ-34, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат измерители ПЗ-34, находящиеся в эксплуатации и на хранении.

• 1.2 Интервал между поверками 1 (один) год.

• 2.1 При проведении поверки измерителей ПЗ-34 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки измерителей ПЗ-34

• 2.2 Поверку по п.п. 8.3, 8.4, 8.5 выполнять в соответствии с комплектом поставки измерителя ПЗ-34 согласно документу «Измеритель параметров электромагнитного поля ПЗ-34. Формуляр БВЕК.431440.08.06 ФО».

• 2.3 Периодическую поверку измерителя ПЗ-34 допускается проводить в составе антенн-преобразователей, который определяет заявитель, по соответствующим пунктам настоящей методики. При этом, соответствующая запись должна быть сделана в свидетельстве о поверке.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей ПЗ-34 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки измерителей ПЗ-34

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3  Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 3.4 При поверке может быть использован персональный компьютер (далее - ПК) с установленным с компакт-диска, входящего в комплект поставки, программным обеспечением «НТМ-ЭкоМ» (далее - ПО «НТМ-ЭкоМ»)

Минимальные системные требования к ПК:

• - операционная система Windows (-ХР, -7,-8, - Vista);

-процессор Pentium 1 ГГц и выше;

-ОЗУ 512 МБ и более;

• - наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);

• - наличие свободного места на жестком диске для установки пакета NET Framework 32-разрядная операционная система - 600 МБ, 64-разрядная операционная система - 1,5 ГБ; для установки ПО «НТМ-ЭкоМ» 32, 64-разрядная операционная система - 100 МБ.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Измерители параметров электромагнитного поля ПЗ-34. Руководство по эксплуатации БВЕК.431440.08.05 РЭ».

• 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители ПЗ-34 и средства поверки.

• 5.2 Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3. Таблица 3

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в руководствах по эксплуатации измерителей ПЗ-34 и применяемых средств поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Внешний осмотр измерителя ПЗ-34 проводить визуально без вскрытия. При этом необходимо проверить:

• - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

• - отсутствие видимых механических повреждений входящих в комплект поставки антенн-преобразователей АП 3-34Е УКВ, АП 3-34Н УКВ, АП 3-34 СВЧ (далее - АП-Е, АП-Н, АП-СВЧ соответственно) и блока управления и индикации (далее - БУИ);

• - прочность крепления элементов конструкции АП-Е, АП-Н, АП-СВЧ.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность соответствуют документу «Измеритель параметров электромагнитного поля ПЗ-34. Формуляр. БВЕК.431440.08.06 ФО» (далее-ФО);

• -  маркировка и пломбировка соответствуют документу «Измерители параметров электромагнитного поля ПЗ-34. Руководство по эксплуатации. БВЕК.431440.08.05 РЭ» (далее -РЭ);

• - отсутствуют видимые механические повреждения АП-Е, АП-Н, АП-СВЧ и БУИ;

• - крепления элементов конструкции АП-Е, АП-Н, АП-СВЧ прочны.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

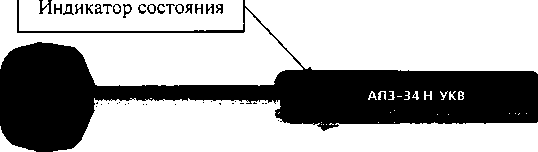

8.2.1. Включить питание АП-Е (АП-Н, АП-СВЧ) с помощью тумблера, расположенного на боковой поверхности ручки и контролировать мигание (один раз) индикатора состояния (светодиода) АП-Е (АП-Н, АП-СВЧ), что свидетельствует о готовности АП-Е (АП-Н, АП-СВЧ) к работе (рисунок 1).          ______________________

Рисунок 1

• 8.2.2 При наличии в комплекте поставки БУИ включить его. Для этого необходимо нажать и удерживать не менее 3 с кнопку «Вкл/выкл» на передней панели и контролировать:

• - загорание светодиода рядом с кнопкой «Вкл/выкл»;

• - на экране БУИ отображение стартового окна (название, время, дата, версия ПО).

Установить с помощью кнопок на передней панели БУИ время и дату.

• 8.2.3 Нажать кнопку «Старт» и контролировать на экране БУИ меню выбора типа антенны-преобразователя (рисунок 2).



Рисунок 2

• 8.2.4 С помощью кнопок SSZZ-2H и       подвести стрелку «»» в левой части экрана к

нужной АП-Е (АП-Н, АП-СВЧ) и нажать кнопку и, наблюдать меню выбора антенны-преобразователя (далее - АП) (рисунок 3). Заводской номер выбранной АП зарегистрировать в рабочем журнале.

Рисунок 3

• 8.2.5 С помощью кнопок        и EZZ2 выбрать нужную АП и нажать кнопку И.

Контролировать на экране БУИ процедуру подключения выбранной АП (рисунок 4).

Рисунок 4

По окончании процедуры на экране БУИ контролировать сообщение «Соединение установлено. Нажмите ОК» (рисунок 5).

Рисунок 5

Примечание - Если связь с выбранной АП-Е (АП-Н, АП-СВЧ) не будет установлена, то на экране появится сообщение «Соединение не установлено. Нажмите «НАЗАД». При нажатии на кнопку осуществляется переход к стартовому окну.

• 8.2.6 После установления соединения нажать на кнопку LvJ и наблюдать на экране БУИ меню выбора режима работы БУИ с выбранной АП-Е (АП-Н, АП-СВЧ) (рисунок 6).



Рисунок 6

С помощью кнопок SZL3I и ZT^S выбрать режим работы «Тест» и нажать кнопку ЕЗ, на экране БУИ наблюдать информацию о результатах тестирования. Результат наблюдения зафиксировать в рабочем журнале.______

• 8.2.7 С помощью кнопок Ич «Д и ЕГ^Я выбрать режим работы «Измерения», нажать кнопку И и на экране БУИ наблюдать окно измерений (рисунок 7).

Рисунок 7

• 8.2.8 Нажать кнопку ЕЗ наблюдать на экране БУИ появления предложения «Ввод значения частоты:» (рисунок 8).



Рисунок 8

С помощью кнопок       и       установить нужную частоту и нажать кнопку ЕЗ. В

результате возвращаемся к экрану рисунок 8 с установленной частотой.

• 8.2.9 В режиме «Измерения» на экране БУИ в правом нижнем углу наблюдать символы состояния заряда аккумуляторов АП («а») и БУИ («и»),

В случае разряда аккумуляторов (соответствующий символ пуст) необходимо провести их зарядку в соответствии с РЭ.

• 8.2.10 Для завершения измерений нажать кнопку «Стоп» или выключить БУИ.

• 8.2.11 При отсутствии в комплекте поставки БУИ установить с компакт-диска (далее - CD), входящего в комплект поставки, на ПК ПО «НТМ-ЭкоМ».

Для этого последовательно выполнить следующие операции.

То start Appfcation Setup, cfck OK. To qu» without instajnj, dick Cancel.

Setup is working.

This may take several minutes...

Рисунок 1 1

Программа установки проверяет наличие Net Framework 4.0, если на ПК не установлена данная платформа, программа устанавливает её.

Завершив проверку наличия и установку (в случае необходимости) платформы .Net Framework 4.0, программа запустит установщик ПО «НТМ-ЭкоМ» - на экране ПК появится окно, приведенное на рисунке 12.

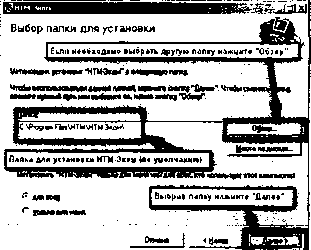

• 8.2.11.4 Выбрать папку для установки ПО «НТМ-ЭкоМ» (рисунок 13).



  Рисунок 13

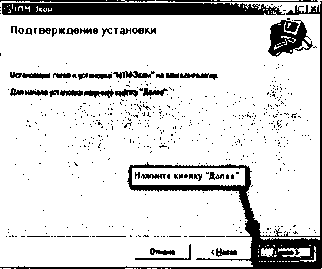

• 8.2.11.5 После того как ПО «НТМ-ЭкоМ» будет установлено, нажать кнопку «Далее» (рисунок 14).



Рисунок 14

Контролировать появление на рабочем столе ПК иконки ПО «НТМ-ЭкоМ» (рисунок 15).

Рисунок 15

• 8.2.11.6 После установки ПО «НТМ-ЭкоМ» на ПК перед её запуском необходимо воспользоваться стандартными средствами Windows, предназначенных для поиска Bluetooth устройств и соединения с ними. Для этого открыть на ПК «Панель управления». В категории «Оборудование и звук» щелкнуть «Добавление устройства» и далее следовать инструкциям.

• 8.2.11.7 Включить АП-Е (АП-Н, АП-СВЧ). Запустить ПО "НТМ-ЭкоМ".

Выполнить процедуру соединения ПК с АП-Е (АП-Н, АП-СВЧ), для чего необходимо указать код (PIN): 1234. В результате работы с мастером добавления Bluetooth устройств АП-Е (АП-Н, АП-СВЧ) будет по радиоканалу подключена к ПК и ему будет присвоен определенный COM-порт. Проверить номер COM-порта можно в меню «Панель управления -> Оборудование и звук -> Диспетчер устройств -> Порты (СОМ и LPT)».

Этот COM-порт будет использоваться в ПО «НТМ-ЭкоМ» для обмена данными между ПК и АП-Е (АП-Н, АП-СВЧ).

• 8.2.11.8 Проверить функционирование ПО "НТМ-ЭкоМ" нажатием кнопок на виртуальной панели управления ПО «НТМ-ЭкоМ».

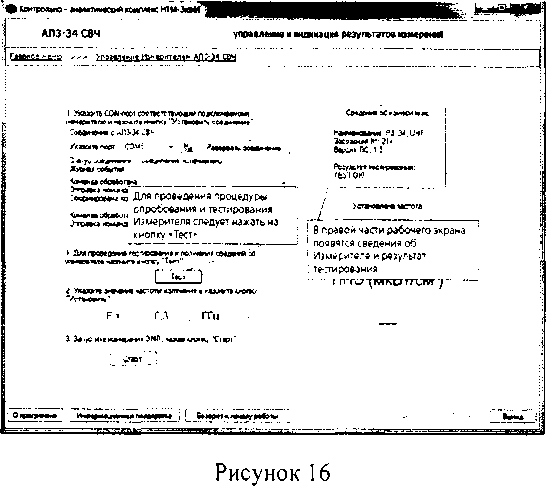

• 8.2.11.9 Выполнить операцию «ТЕСТ» в соответствии с рисунком 16.



Результаты тестирования зафиксировать в рабочем журнале.

• 8.2.12 Проверка идентификационных данных (признаков) ПО

• 8.2.12.1 При наличии в комплекте поставки БУИ включить его. Для этого необходимо нажать и удерживать не менее 3 с кнопку «Вкл/выкл» на передней панели и контролировать:

• - загорание светодиода рядом с кнопкой «Вкл/выкл»;

• - на экране БУИ отображение стартового окна.

В верхней строчке стартового окна наблюдать идентификационное наименование и номер версии встроенного ПО. Результат наблюдений зафиксировать в рабочем журнале.

• 8.2.12.2 Для проверки идентификационного наименования и номера версии установленного с компакт-диска ПО «НТМ-ЭкоМ» выбрать в папке «НТМ-ЭкоМ» файл P3_34.dll, последовательно выбрать «Свойства», «Версия» и поле «Версия файла» наблюдать версию файла, результат наблюдения зафиксировать в рабочем журнале.

• 8.2.12.3 Результаты проверки идентификационных данных (признаков) ПО считать положительными, если:

• - встроенное ПО имеет: идентификационное наименование P3-34 и номер версии v.1.2 и выше',

• - файл P3_34.dll ПО «НТМ-ЭкоМ» имеет версию 1.0.0 и выше.

• 8.2.13 Результаты опробования считать положительными, если:

• - ПО «НТМ-ЭкоМ» установлено на ПК (при наличии в комплекте поставки) и его виртуальные кнопки управления функционируют;

• - результаты проверки идентификационных данных (признаков) ПО положительные;

• - выполнено соединение АП-Е (АП-Н, АП-СВЧ) с БУИ (или ПК, с установленным ПО «НТМ-ЭкоМ»);

• - результаты выполнения режима «Тест»: «Тест ОК»

• - кнопки управления на передней панели БУИ функционируют;

• - серийный номер на фирменной наклейке корпуса АП-Е (АП-Н, АП-СВЧ) совпадает с серийным номером, полученным в п. 8.2.4 или в п. 8.2.11.9

В противном случае результаты опробования считать отрицательными и дальнейшие операции поверки не проводить.

• 8.3.1 Определение относительной погрешности измерений плотности потока энергии (далее - ППЭ) в диапазоне частот

  • 8.3.1.1 Определение относительной погрешности измерений ППЭ проводить при значении ППЭ 77₀ = 10 мкВт-см”² на частотах f: 0,30; 0,50; 1,20; 2,00; 2,45; 4,00; 5,64; 8,00; 10,00; 11,50; 17,44 ГГц;

  • 8.3.1.2 Для проведения испытаний использовать Государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установку для поверки измерителей плотности потока энергии П1 -9 (далее - П1 -9).

  • 8.3.1.3 Проводить измерения измерителем ПЗ-34 в положении, когда ручка АП 3-34 СВЧ (далее - АП-СВЧ) в линейно поляризованном поле находится параллельно вектору Н.

При замене эталонного антенного преобразователя (далее - АПэ) на АП-СВЧ поверяемого измерителя ПЗ-34, расстояние между излучающей антенной и АПэ (или АП-СВЧ поверяемого измерителя ПЗ-34) должно сохраняться с абсолютной погрешностью не более ±1,5 мм;

Ориентация АПэ и АП-СВЧ поверяемого измерителя ПЗ-34 на источник излучения должна быть одинаковой.

• 8.3.1.4 Вывод текущих (измеренных) значений ППЭ при измерениях с помощью поверяемого измерителя ПЗ-34 проводить:

• - на экран БУИ (при наличии в комплекте поставки);

• - на экран ПК согласно меню ПО "НТМ-ЭкоМ" (при отсутствии в комплекте поставки БУИ);

• 8.3.1.5 Выбирать излучающую антенну из состава П1-9 для создания электромагнитного излучения со значением ППЭ П_о =10 мкВт-см^-2 и значением частоты /, приведенным в 8.3.1.1.

В соответствии с выбранным значением частоты f устанавливать АПэ.

• 8.3.1.6 Установить в рабочей зоне П1-9 электромагнитное излучение со значением ППЭ П_о = 10 мкВт-см~² на выбранной из п. 8.3.1.1 частоте.

• 8.3.1.7 Установить вместо АПэ АП-СВЧ поверяемого измерителя ПЗ-34. Выполнить соединение АП-СВЧ с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ"). Выполнить измерения и произвести отсчет П_изм. Результаты измерений зафиксировать в рабочем журнале.

• 8.3.1.8 Выполнить п.п. 8.3.1.5 - 8.3.1.7 для всех частот, приведенных в п. 8.3.1.1.

• 8.3.1.9  Для всех полученных отсчетов П_иы вычислить значения относительной погрешности измерений ППЭ §_ппэ, в дБ, по формуле

Результаты вычислений зафиксировать в рабочем журнале.

• 8.3.1.10 Результаты поверки считать положительными, если значения 8_ППЭ находятся в пределах ±2,0 дБ.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34 СВЧ не проводить.

• 8.3.2 Определение относительной погрешности измерений плотности потока энергии в динамическом диапазоне

  • 8.3.2.1  Определение относительной погрешности измерений ППЭ в динамическом диапазоне проводить на частоте/= 1,00 ГГц при значениях ППЭ П_о: 0,5; 1,0; 10; 100; 1000; 5000; 10000 мкВт-см^-2.

  • 8.3.2.2 Для проведения поверки использовать П1-9.

  • 8.3.2.3 Проводить измерения измерителем ПЗ-34 в положении, когда ручка АП-СВЧ в линейно поляризованном поле находится параллельно вектору Н.

При замене АПэ на АП-СВЧ поверяемого измерителя ПЗ-34 расстояние между излучающей антенной и АПэ (или АП-СВЧ поверяемого измерителя ПЗ-34) должно сохраняться с абсолютной погрешностью не более ±1,5 мм;

Ориентация АПэ и АП-СВЧ поверяемого измерителя ПЗ-34 на источник излучения должна быть одинаковой.

• 8.3.2.4 Вывод текущих (измеренных) значений ППЭ при измерениях с помощью измерителя ПЗ-34 проводить в соответствии с п. 8.3.1.4.

8.3.2.5. Выбрать излучающую антенну из состава П1-9 для создания электромагнитного излучения на частоте/= 1,00 ГГц.

В соответствии с выбранным значением частоты f установить АПэ-

• 8.3.2.6 Установить в рабочей зоне П1-9 электромагнитное излучение со значением ППЭ 77₀ - 0,5 мкВт-см^-2 на частоте/= 1,00 ГГц.

• 8.3.2.7 Установить вместо АПэ АП-СВЧ поверяемого измерителя ПЗ-34. Выполнить соединение АП-СВЧ с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ"). Выполнить измерения и произвести отсчет П_иы. Результаты измерений зафиксировать в рабочем журнале.

• 8.3.2.8 Выполнить п.п. 8.3.2.5 - 8.3.2.7 для всех значений ППЭ П_о, приведенных в п. 8.3.2.1.

• 8.3.2.9  Для всех полученных отсчетов П_иы вычислить значения относительной погрешности измерений ППЭ 5_ППЭ, в дБ, по формуле (1).

• 8.3.2.10 Результаты поверки считать положительными, если в диапазоне измерений ППЭ от 1 до 10000 мкВт-см"² значения 5_ППЭ находятся в пределах ±2,0 дБ.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34 СВЧ не проводить.

• 8.3.3 Определение относительной погрешности измерений ППЭ при повороте ручки АП 3-34 СВЧ

  • 8.3.3.1 Определение относительной погрешности измерений ППЭ при повороте ручки АП-СВЧ проводить на частотах 2,45; 5,64 при значении ППЭ П_о = 10 мкВт-см ² и при поворотах ручки АП-СВЧ вокруг своей оси на углы (р: 0°, 60°, 120°, 180°, 240°, 300°.

  • 8.3.3.2 Для проведения испытаний использовать П1-9.

  • 8.3.3.3 Вывод текущих (измеренных) значений ППЭ при измерениях с помощью измерителя ПЗ-34 проводить в соответствии с п. 8.3.1.4.

  • 8.3.3.4 Выбрать излучающую антенну из состава П1-9 для создания электромагнитного излучения со значениями П_о = 10 мкВт-см^-2 на частоте/= 2,45 ГГц.

  • 8.3.3.5 Установить в рабочей зоне П1-9 электромагнитное излучение со значением ППЭ П_о = 10 мкВт-см^-2 на частоте f= 2,45 ГГц.

  • 8.3.3.6 Установить АП-СВЧ поверяемого измерителя ПЗ-34 в рабочей зоне П1-9 в таком положении, когда ручка АП-СВЧ в линейно поляризованном поле находится параллельно вектору Н. Выполнить соединение АП-СВЧ с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ").

Выполнить измерения при повороте ручки АП-СВЧ вокруг своей оси на углы (р, приведенные в п. 8.3.3.1, фиксируя значения П" .

Результаты измерений зафиксировать в рабочем журнале.

• 8.3.3.7 Установить АП-СВЧ поверяемого измерителя ПЗ-34 в рабочей зоне П1-9 в таком положении, когда ручка АП-СВЧ в линейно поляризованном поле находится параллельно вектору Е.

Выполнить измерения при повороте ручки АП-СВЧ на углы <р, приведенные в п. 8.3.3.1, фиксируя значения

Результаты измерений зафиксировать в рабочем журнале.

• 8.3.3.8 Установить АП-СВЧ поверяемого измерителя ПЗ-34 в рабочей зоне П1-9 в таком положении, когда ручка АП-СВЧ в линейно поляризованном поле находится в вдоль Е*Н направления распространения СВЧ излучения.

Выполнить измерения при повороте ручки АП-СВЧ на углы (р, приведенные в п. 8.3.3.1, фиксируя значения .

Результаты измерений зафиксировать в рабочем журнале.

• 8.3.3.9  Для всех полученных отсчетов П"_ыгр, П^,         вычислить значения

относительной погрешности измерений ППЭ §^_пэ, в дБ, по формуле (1).

Результат вычислений зафиксировать в рабочем журнале

• 8.3.3.10 Результаты поверки считать положительными, если все значения 5^_пэ находятся в пределах ±2,0 дБ.

В противном случае результаты первичной поверки считать отрицательными.

• 8.4.1  Определение относительной погрешности измерений средних квадратических значений (далее - СКЗ) напряженности электрического поля (далее - НЭП) в диапазоне частот

  • 8.4.1.1 Определение относительной погрешности измерений СКЗ НЭП в диапазоне частот проводить на частотах f: 30, 50, 100, 200, 300 МГц при значении НЭП £₀ = 10 Вм^-1,

  • 8.4.1.2 Для проведения поверки использовать Государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц (далее - РЭНЭП-001/300М).

  • 8.4.1.3 Выполнить соединение АП 3-34Е УКВ (далее - АП-Е) с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ")

  • 8.4.1.4 Установить АП-Е в рабочую зону РЭНЭП-001/300М таким образом, чтобы ручка АП-Е была ориентирована перпендикулярно вектору Е.

  • 8.4.1.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е_о = 10 В-м^-1, частотой /= 30 МГц.

В БУИ (или ПК с установленным ПО "НТМ-ЭкоМ") установить частоту измерений /= 30 МГц, произвести отсчет £_им, в В-м^-1, измеренного значения НЭП измерителем ПЗ-34.

Результат измерений зафиксировать в рабочем журнале.

• 8.4.1.6 Рассчитать относительную погрешность измерений СКЗ НЭП 8_НЭП, в %, по формуле

Результат расчета зафиксировать в рабочем журнале.

• 8.4.1.7 Выполнить операции по п.п. 8.4.1.5, 8.4.1.6 для всех частот/, указанных в п. 8.4.1.1.

• 8.4.1.8 Результаты поверки считать положительными, если в диапазоне частот от 30 до 300 МГц значения 8_НЭП находятся в пределах ±30 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34Е УКВ не проводить.

• 8.4.2 Определение относительной погрешности измерений СКЗ НЭП в динамическом диапазоне

  • 8.4.2.1 Определение относительной погрешности измерений СКЗ НЭП в динамическом диапазоне проводить на частоте f- 100 МГц при значениях НЭП Е_о: 1; 5; 10; 50; 100; 150 В-м^-1 .

  • 8.4.2.2 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е_о = 1 В-м^-1, частотой /= 100 МГц.

  • 8.4.2.3 В БУИ (или ПК с установленным ПО "НТМ-ЭкоМ") установить частоту измерений /= 100 МГц, произвести отсчет Е_иы, в В-м^-1, значения НЭП. Результат измерений зафиксировать в рабочем журнале.

  • 8.4.2.4 Рассчитать значение относительной погрешности измерений НЭП 8_НЭП, в дБ, по формуле (2).

  • 8.4.2.5 Выполнить п.п. 8.4.2.2 - 8.4.2.4 для всех значений Е_й, указанных в п. 8.4.2.1.

  • 8.4.2.6 Результаты поверки считать положительными, если в диапазоне измерений НЭП от 1 до 150 В-м^-1 значения 8_НЭП находятся в пределах ±30 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34Е УКВ не проводить.

8.4.3 Определение относительной погрешности измерений СКЗ НЭП при повороте ручки АП 3-34Е УКВ

• 8.4.3.1 Определение относительной погрешности измерений СКЗ НЭП при повороте ручки АП-Е проводить на частоте f= 100 МГц, при значении НЭП Е_о = 10 Вм^_| и при поворотах ручки АП-Е вокруг своей оси на углы <р\ 0°, 60°, 120°, 180°, 240°, 300°.

• 8.4.3.2 Установить АП-Е в рабочую зону РЭНЭП-001/300М таким образом, чтобы ручка АП-Е была ориентирована перпендикулярно вектору Е.

• 8.4.3.3 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е_о = 10 Вм^-1, частотой /= 100 МГц.

• 8.4.3.4 В измерителе ПЗ-34 (БУИ или ПК с установленным ПО "НТМ-ЭкоМ") установить частоту измерений f= 100 МГц, произвести отсчет Е^_и, в Вм^_|, значения НЭП. Результаты измерений зафиксировать в рабочем журнале.

• 8.4.3.5 Выполнить измерения при повороте ручки АП-Е вокруг своей оси на углы <р, приведенные в п. 8.4.3.1, фиксируя значения Е^_н. Результаты измерений зафиксировать в рабочем журнале.

• 8.4.3.6 Рассчитать относительную погрешность измерений НЭП 5^_эп, в %, по формуле (2).

Результаты вычислений зафиксировать в рабочем журнале.

• 8.4.3.7 Установить АП-Е в рабочую зону РЭНЭП-001/300М таким образом, чтобы ручка АП-Е была ориентирована параллельно вектору Е.

Повернуть ручки АП-Е вокруг свой оси на произвольный угол (р.

Выполнить измерения, фиксируя значения Е„_ы.

Рассчитать относительную погрешность измерений НЭП §^_эп, в %, по формуле (2).

• 8.4.3.8 Результаты поверки считать положительными, если все значения 5^_эп находятся в пределах ±30 %.

В противном случае результаты первичной поверки считать отрицательными.

• 8.5.1 Определение относительной погрешности измерений СКЗ напряженности магнитного поля (далее - НМП) в диапазоне частот

  • 8.5.1.1 Определение относительной погрешности измерений СКЗ НМП проводить при значении НМП Я_о = 0,25 А-м”¹ на частотах / 30, 35, 38, 40, 45, 50 МГц с использованием Государственного рабочего эталона единиц напряженности электрического магнитного полей 2 разряда в диапазоне частот от 30 до 1000 МГц (далее - РЭНЭМП-30/1000М).

  • 8.5.1.2 Установить АП 3-34Н УКВ (далее - АП-Н) поверяемого измерителя ПЗ-34 в рабочую зону РЭНЭМП-30/1000М таким образом, чтобы ручка АП-Н была перпендикулярна вектору Н.

Выполнить соединение АП-Н с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ").

• 8.5.1.3 Установить в рабочей зоне РЭНЭМП-30/1000М значение НМП Н_й =0,25 А-м^ч частотой/= 30 МГц.

• 8.5.1.4 Установить в измерителе ПЗ-34 (БУИ или ПК с установленным ПО "НТМ-ЭкоМ") частоту измерений/= 30 МГц. Произвести отсчет измеренного значения НМП измерителем ПЗ-34 Н_изм. Результат измерений зафиксировать в рабочем журнале.

• 8.5.1.5 Рассчитать относительную погрешность измерений НМП 8_НМП, в %, по формуле


  •100.
  (3)

Результаты вычислений зафиксировать в рабочем журнале.

• 8.5.1.6 Выполнить п.п. 8.5.1.3 - 8.5.1.5 для всех частот/, указанных в п. 8.5.1.1.

• 8.5.1.7 Результаты поверки считать положительными, если в диапазоне частот от 30 до 50 МГц значения §_нмп находятся в пределах ±30 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34Н УКВ не проводить.

• 8.5.2 Определение относительной погрешности измерений СКЗ НМП в динамическом диапазоне

  • 8.5.2.1 Определение относительной погрешности измерений НМП проводить при



использованием вспомогательного оборудования: генератора высокочастотного магнитного поля, выполненного в виде магнитного индуктора.

• 8.5.2.2 Подсоединить генератор сигналов E8257D (далее - E8257D) к входу генератора высокочастотного магнитного поля.

Подсоединить осциллограф цифровой запоминающий WaveRunner 104Xi (далее -WaveRunner 104Xi) к выходу генератора высокочастотного магнитного поля.

Установить детекторную часть АП-Н в рабочем объеме полеобразующей системы генератора высокочастотного магнитного поля так, чтобы ручка АП-Н в линейно поляризованном поле ориентирована параллельно вектору Н.

• 8.5.2.3 Выполнить соединение АП-Н с БУИ (ПК с установленным ПО "НТМ-ЭкоМ") и в режиме «Измерения» установить частоту измерений 30 МГц.

  8.2.5.4 Включить E8257D, WaveRunner 104Xi. Включить мощность E8257D на частоте

  30 МГц.

• 8.5.2.5 Изменять значение СВЧ мощности E8257D до тех пор, пока измеряемое поверяемым измерителем ПЗ-34 значение НМЛ Н_им станет равным 0,25 А-м^-1.

Зафиксировать показания WaveRunner 104Xi Uo, в мВ, в рабочем журнале.

• 8.5.2.6 Изменять значение СВЧ мощности E8257D до тех пор, пока показания WaveRunner 104Xi станут равными 0,4-Uo мВ, что соответствует Н_о =0,1 А-м^-1.

Выполнить измерения измерителем ПЗ-34 значения установленной НМЛ Н_изм, в А-м"¹.

Результат зафиксировать в рабочем журнале.

• 8.5.2.7 Изменять значение СВЧ мощности E8257D до тех пор, пока показания WaveRunner 104Xi станут равными: 2-Uo, 4-Uo, 8-Uo, 20-Uo, 40-Uo, 60-Uo мВ, что соответствует H_o: 0,5; 1,0; 2,0; 5,0; 10,0; 15,0 А-м^-1, фиксируя измеренные измерителем ПЗ-34 значения НМЛ Н_иы, в А-м^-1.

• 8.5.2.8 Рассчитать относительную погрешность измерений СКЗ НМЛ 8_НМП, в %, по формуле (3).

Результаты вычислений зафиксировать в рабочем журнале.

• 8.5.2.9 Выполнить аналогичные измерения и вычисления по п.п. 8.5.2.3 - 8.5.2.8 на частотах 38, 50 МГц.

• 8.5.2.10 Результаты поверки считать положительными, если в диапазоне измерений НМЛ от 0,1 до 15 А-м^-1 значения 8_НМП находятся в пределах ±30 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки с антенной-преобразователем АП 3-34Н УКВ не проводить.

• 8.5.3 Определение относительной погрешности измерений СКЗ НМЛ при повороте ручки АП 3-34Е УКВ

  • 8.5.3.1 Определение относительной погрешности измерений СКЗ НМЛ проводить на частоте 38 МГц при значении НМЛ Н_й = 0,25 А-м^-1 при поворотах ручки АП-Н вокруг своей оси на углы (р\ 0°, 60°, 120°, 180°, 240°, 300° с использованием РЭНЭМП-ЗО/ЮООМ.

8.5.3.2. Установить АП-Н поверяемого измерителя ПЗ-34 в рабочую зону РЭНЭМП-ЗО/ЮООМ таким образом, чтобы ручка АП-Н была перпендикулярна вектору Н.

Выполнить соединение АП-Н с БУИ (или ПК с установленным ПО "НТМ-ЭкоМ").

• 8.5.3.3 Установить в рабочей зоне РЭНЭМП-ЗО/ЮООМ значение НМП Н_о =0,25 А-м^-1 частотой/= 38 МГц.

• 8.5.3.4 Установить в измерителе ПЗ-34 (БУИ или ПК с установленным ПО "НТМ-ЭкоМ") частоту измерений/= 38 МГц. Произвести отсчет измеренного значения НМП измерителем ПЗ-34 Я_ши. Результат измерений зафиксировать в рабочем журнале

• 8.5.3.5 Выполнить измерения при повороте ручки АП-Н вокруг своей оси на углы (р, приведенные в п. 8.5.3.1, фиксируя значения Н_иы. Результаты измерений зафиксировать в рабочем журнале.

• 8.5.3.6 Рассчитать относительную погрешность измерений СКЗ НМП 8_НМП, в %, по формуле (3).

Результаты вычислений зафиксировать в рабочем журнале.

8.5.3.7. Установить АП-Н поверяемого измерителя ПЗ-34 в рабочую зону РЭНЭМП-ЗО/ЮООМ таким образом, чтобы ручка АП-Н была параллельна вектору Н.

Выполнить поворот ручки АП-Н вокруг свой оси на произвольный угол ср и зафиксировать в рабочем журнале измеренное измерителем ПЗ-34 значение H_mv.

• 8.5.3.8 Рассчитать относительную погрешность измерений НМП 5_НМП, в %, по формуле (3).

• 8.5.3.9 Результаты поверки считать положительными, если значения 5_НМП находятся в пределах ±30 %.

В противном случае результаты первичной поверки считать отрицательными.

• 9.1 Измеритель ПЗ-34 в составе с АП-СВЧ признается годным, если в ходе поверки все результаты положительные.

• 9.2 Измеритель ПЗ-34 в составе с АП-Е признается годным, если в ходе поверки все результаты положительные.

• 9.3 Измеритель ПЗ-34 в составе с АП-Н признается годным, если в ходе поверки все результаты положительные.

• 9.4 На измеритель ПЗ-34, который признан годным, выдает выдается Свидетельство о поверке по установленной форме.

• 9.5 Измеритель ПЗ-34, имеющий отрицательные результаты поверки в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности

Начальник НИО-2 ФГУП «ВНИИФТРИ»

Начальник лаборатории 202

НИО-2 ФГУП «ВНИИФТРИ

Старший научный сотрудник

НИО-2 ФГУП «ВНИИФТРИ»

С.А. Колотыгин

В.А.Тищенко

В.И. Лукьянов

19
