Методика поверки «ГСИ. АДГЕЗИМЕТРЫ ГИДРАВЛИЧЕСКИЕ АВТОМАТИЧЕСКИЕ ELCOМETER 510 » (РТ-МП-5545-445-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального

«23» января 2019 г.

ФБУ «Ростест-Москва»

Государственная система обеспечения единства измерений

АДГЕЗИМЕТРЫ ГИДРАВЛИЧЕСКИЕ

АВТОМАТИЧЕСКИЕ ELCOMETER 510 Методика поверки

РТ-МП-5545-445-2019 г. Москва

2019

Настоящая методика распространяется на адгезиметры гидравлические автоматические Elcometer 510 (далее - адгезиметры), изготавливаемые фирмой Elcometer Limited, Великобритания, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками 2 года.

• 1.1 При проведении первичной и периодической поверки выполняют следующие операции:

• - подготовка к поверке - п.6;

• - внешний осмотр, проверка комплектности и маркировки - п.7.1;

• - опробование - п.7.2;

• - определение погрешности измерений усилия отрыва, выраженной по отношению к верхнему пределу диапазона измерений - п. 7.3.

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки адгезиметр признают непригодным и его поверку прекращают.

• 2.1 При проведении поверки применяют следующие средства поверки:

• - динамометр электронный типа АЦД/1 Р-10/1 И-0,5 диапазон измерений от 1,0 до 10 кН, ПГ ±0,12%.

• 2.2 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых адгезиметров с точностью, удовлетворяющей требованиям настоящей методики поверки.

• 2.3 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с адгезиметрами.

• 4.1. Перед проведением поверки необходимо ознакомиться с руководством по эксплуатации поверяемого адгезиметра, а также руководства по эксплуатации на эталонные средства измерений, применяемые при поверке.

• 4.2. При выполнении операций поверки выполнять требования руководств по эксплуатации средств измерений к безопасности при проведении работ.

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• - температура окружающего воздуха, °C                       20±5;

• - относительная влажность окружающего воздуха, %            60±20.

Перед проведением поверки выдержать адгезиметр и средства поверки в условиях по п.5 не менее 2 часов.

• 7.1 Внешний осмотр, проверка комплектности и маркировки

При внешнем осмотре должно быть установлено:

• - наличие маркировки (наименование или товарный знак фирмы - изготовителя, тип, заводской номер, дата изготовления на наклейке на задней панели прибора);

• - отсутствие следов коррозии, механических повреждений и дефектов, влияющих на работоспособность;

• - отсутствие течи в гидросистеме адгезиметра;

• - комплектность в соответствии с руководством по эксплуатации.

Если перечисленные требования не выполняются, адгезиметр признают непригодным к применению, дальнейшие операции поверки не производят.

• 7.2 Опробование

Включить адгезиметр. Произвольно выбрать скорость отрыва и диаметр упора через Меню/Разм. упора/Скор отрыва, произвести нагружение на величину, равную нижнему пределу измерений усилия отрыва, нажав для начала нагружения клавишу Старт ( ► ) и Клавишу ( И) для остановки. При этом на дисплее должны отображаться текущее значение нагрузки, скорость отрыва, размер упора.

• 7.3 Определение погрешности измерений усилия отрыва, выраженной по отношению к верхнему пределу диапазона измерений

Установить адгезиметр на силовую раму, соединив при этом адгезиметр и эталонный динамометр с помощью специального анкера. Добиться отсутствия люфта между эталонным динамометром и адгезиметром.

Схема установки адгезиметра на силовую раму показана в Приложении А к настоящей методике поверки.

Задать в меню адгезиметра скорость отрыва 1 МПа/с и диаметр упора 20 мм через Меню/Разм. упора/Скор отрыва.

Нагрузить эталонный динамометр силой F_max, равной значению верхнего предела измерений эталонного динамометра или максимальному рабочему усилию, создаваемому адгезиметром, если последняя меньше F_max.

После проведения однократного цикла нагружения следует обнулить показания адгезиметра и эталонного динамометра.

Используя заложенную в прибор специальную процедуру, выбрать в меню адгезиметра пункт «Проверка Калибровки» и диаметр упора 20 мм, и последовательно провести нагружения до предустановленных ступеней: 5, 10, 15, 20 и 25 МПа. После достижения первой ступени (5 МПа) прибор будет удерживать нагрузку до нажатия клавиши ‘ОК’, после чего продолжит подачу нагрузки до достижения следующей ступени (10 МПа) и т. д.

На каждой ступени произвести отсчёт показаний по эталонному динамометру при достижении требуемой нагрузки на адгезиметре. Операцию повторить три раза. Измерения проводить в направлении растяжения.

Действительное значение усилия отрыва определяется по формуле:

(1)

где j - ступень нагружения;

i - номер нагружения;

Pjd - действительное значение усилия отрыва, МПа;

Fy - показание эталонного динамометра, Н;

S - площадь тестового элемента (упора), мм².

Приведенную погрешность измерений усилия отрыва, выраженной по отношению к верхнему пределу диапазона измерений усилия отрыва <5_У, определить по формуле

(2)

где j - ступень нагружения;

Pj - значение усилия отрыва, измеренное адгезиметром, МПа;

Pjd - действительное значение усилия отрыва, МПа;

Ртах - верхний предел измерений адгезиметра, МПа.

Приведенная погрешность измерений усилия отрыва, выраженная по отношению к верхнему пределу диапазона измерений усилия отрыва, не должна превышать ±1,5 %.

• 8.1.  При положительных результатах поверки адгезиметр гидравлический автоматический Elcometer 510 признается годным и допускается к применению. На него оформляется свидетельство о поверке в соответствии с действующими правовыми нормативными документами. Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.

• 8.2.  При отрицательных результатах поверки адгезиметр гидравлический автоматический Elcometer 510 признается негодным и к применению не допускается. На него выдаётся извещение о непригодности установленной формы с указанием основных причин непригодности.



  В. Косинский

Начальник лаборатории №445

ФБУ «Ростест-Москва»

лист № 5 Всего листов 5 Приложение А (обязательное)

Актуатор адгезиметра

/■

гайка

тяга

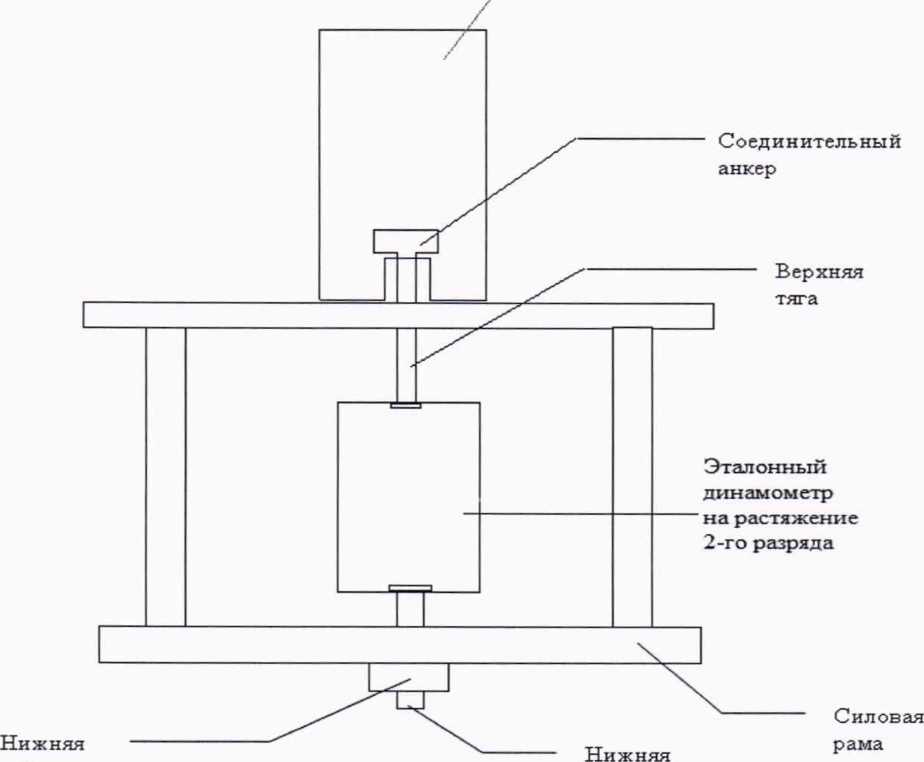

Рисунок А.1 - Схема установки адгезиметров гидравлических автоматических Elcometer 510 на силовую раму.

5
