ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Установки для проверки параметров электрической безопасности серии GPT-712000

МЕТОДИКА ПОВЕРКИ ПР-11-2020МП г. Москва 2020 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок установок для проверки параметров электрической безопасности серии GPT-712000, изготовленных «Good Will Instrument Со., Ltd.» Тайвань.

Установки для проверки параметров электрической безопасности серии GPT-712000 (далее - установки) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения тока утечки, измерения сопротивления изоляции, измерения сопротивления низкоомных цепей.

Интервал между поверками 1 год.

Периодическая поверка установок в случае их использования для измерений (воспроизведения) меньшего числа величин, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца установок, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка идентификационных данных программного обеспечения

7.3

Да

Да

4 Определение абсолютной погрешности воспроизведения и измерения напряжения переменного тока

7.4

Да

Да

5 Определение абсолютной погрешности воспроизведения и измерения напряжения постоянного тока

7.5

Да

Да

6 Определение абсолютной погрешности измерений силы переменного тока (тока утечки)

7.6

Да

Да

7 Определение абсолютной погрешности измерений силы постоянного тока (тока утечки)

7.7

Да

Да

8 Определение абсолютной погрешности измерений сопротивления изоляции

7.8

Да

Да

9 Определение абсолютной погрешности измерений сопротивления заземления и контактных соединений

7.9

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены, сведения о результатах поверки средств поверки должны быть включены в Федеральный информационный фонд по обеспечению единства измерений.

Таблица 2 -Средства поверки

Номер пункта МП

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.4,7.5

Киловольтметр КВМ-25

Диапазон измерений напряжения переменного тока от 0,04 до 25 кВ, диапазон измерений напряжения постоянного тока 0,04 до 35 кВ. Пределы допускаемой относительной погрешности измерений напряжения переменного/постоянного тока ±0,25-%. Частота измеряемого переменного напряжения 50 Гц.

7.6-7.7

Вольтметр универсальный В7-78/1. Пределы измерений силы постоянного и переменного тока от 0,01 до 3 А. Пределы допускаемой основной абсолютной погрешности измерения постоянного/переменного тока ±(0,05-10’2Тизм.+5 е.м.р.)/ ±(0,00Г1изм.+4 е.м.р.).

Вспомогательное оборудование:

Блок нагрузочных резисторов Fluke 5320A/LOAD.

Номинальные значения сопротивления резисторов: от 50 кОм, 100 кОм, 250 кОм, 1 МОм, 5 МОм. Диапазон рабочих напряжений от 1 до 5 кВ.

7.8

Магазин сопротивлений АКИП-7502/1.

Номинальные значения сопротивления резисторов, входящих в состав магазина: 1 - 10б, 1 ■ 107, 5 107, 1 • 108, 5 108, 1Ю9, 2109, 5 109, 1-Ю10, 21O10, 51O10 Ом. Пределы допускаемой основной относительной погрешности резисторов, входящих в состав магазина ±1 %.

7.9

Магазин мер сопротивлений заземления OD-2-D6b/5W. Диапазон воспроизведения электрического сопротивления от 0,1 Ом до 111,111 кОм. Кл. т. 0,5.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до +50 °C.

±0,25 °C

Цифровой    термометр-гигрометр

Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (23±5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

  • - напряжение питающей сети (230±23) В;

  • - частота питающей сети (5О±О,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1  Перед проведением  поверки должны быть выполнены следующие

подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование

Включить прибор. Проверить работоспособность ЖКИ, регуляторов и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

Результаты опробования считаются положительными, если все вышеперечисленные операции прошли успешно. Установки, не прошедшие опробование, бракуют и направляют в ремонт.

7.3 Проверка идентификационных данных программного обеспечения

Проверка идентификационных данных программного обеспечения установок осуществляется путем считывания с дисплея информации о версии программного обеспечения. Вывод информации осуществляется в системном меню, путем нажатия следующих кнопок «System»-Information.

Результат проверки считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже 1.00

  • 7.4 Определение абсолютной погрешности воспроизведения и измерения напряжения переменного тока проводить методом прямых измерений напряжения, воспроизводимого поверяемым прибором, при помощи киловольтметра КВМ-25.

Определение погрешности проводить в следующей последовательности.

  • 7.4.1  Подключить к выходу поверяемого прибора киловольтметр, соблюдая полярность.

  • 7.4.2 Перевести поверяемый прибор в режим формирования напряжения переменного тока частотой 50 Гц (ACW); установить в настройках прибора время тестирования достаточное для проведения измерений.

  • 7.4.3 Провести измерения, устанавливая на поверяемом приборе выходное напряжение из ряда: 0,1 кВ; 0,5 кВ; 1 кВ; 1,5 кВ; 2 кВ; 2,5 кВ; 3 кВ; 3,5 кВ; 4 кВ; 4,5 кВ; 5 кВ, фиксируя показания встроенного вольтметра установки и киловольтметра КВМ-25.

  • 7.4.4 Определить погрешность воспроизведения и измерения напряжения переменного тока по формуле:

A=Ux-Uo                                  (1)

где Ux - значение напряжения, установленное на выходе поверяемого прибора по показаниям встроенного вольтметра, В;

Uo - значение напряжения, измеренное киловольтметром КВМ-25, В.

Результаты поверки считать положительными, если погрешность воспроизведения и измерения напряжения переменного тока, определенная по формуле (1), не превышает допускаемых пределов: ±(0,01 иуст(изм)+5) В.

  • 7.5 Определение абсолютной погрешности воспроизведения и измерения напряжения постоянного тока проводить методом прямых измерений напряжения, воспроизводимого поверяемым прибором, при помощи киловольтметра КВМ-25.

Определение погрешности проводить в следующей последовательности.

  • 7.5.1  Подключить к выходу поверяемого прибора киловольтметр, соблюдая полярность.

  • 7.5.2 Перевести поверяемый прибор в режим формирования напряжения постоянного тока (DCW); установить в настройках прибора время тестирования достаточное для проведения измерений.

  • 7.5.3 Провести измерения, устанавливая на поверяемом приборе выходное напряжение из ряда: 0,1 кВ; 0,5 кВ; 1 кВ; 1,5 кВ; 2 кВ; 2,5 кВ; 3 кВ; 3,5 кВ; 4 кВ; 4,5 кВ; 5 кВ; 5,5 кВ; 6 кВ, фиксируя показания встроенного вольтметра установки и киловольтметра КВМ-25.

  • 7.5.4 Определить погрешность воспроизведения и измерения напряжения постоянного тока по формуле (1).

Результаты поверки считать положительными, если погрешность воспроизведения и измерения напряжения постоянного тока, определенная по формуле (1), не превышает допускаемых пределов: ±(0,01 -иуст+5) В.

7.6 Определение абсолютной погрешности измерений силы переменного тока (тока утечки)

проводить методом прямых измерений силы тока, регулируемой при помощи резисторов, подключенных к выходу установки и контролируемого эталонной мерой - вольтметром универсальным В7-78/1.

В качестве вспомогательного оборудования используется блок нагрузочных резисторов Fluke 5320A/LOAD из комплекта калибраторов Fluke 5320А. Допускается также использовать высоковольтные резисторы, произвольных номиналов. Мощность резисторов должна подбираться, исходя из напряжения на выходе установки. Резисторы ограничивают силу тока в цепи и требований к метрологическим характеристикам резисторов не предъявляется. Ток в цепи контролируется вольтметром универсальным В7-78/1, включенным последовательно.

Определение погрешности проводить в следующей последовательности.

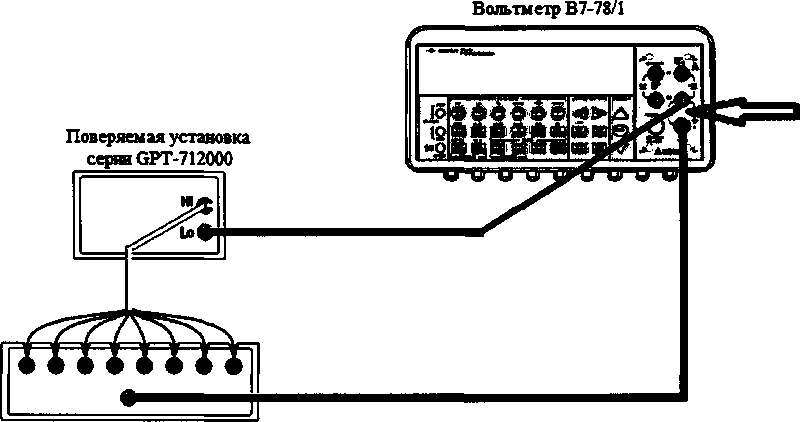

  • 7.6.1 Подключение приборов проводить по схеме, представленной на рисунке 1.

Входные клеммы для измерения сипы тока

блок нагрузочных резисторов Fluke

5320A/LOAD

Рисунок 1 - Схема подключения приборов при измерении тока утечки

  • 7.6.2 Перевести поверяемый прибор в режим формирования напряжения переменного тока частотой 50 Гц; установить в настройках прибора время тестирования достаточное для проведения измерений; диапазон измерений - максимальный.

  • 7.6.3 Перевести вольтметр универсальный В7-78/1 в режим измерения переменного тока.

  • 7.6.4 Значения тока в цепи задавать выбором номинала резистора и напряжением на выходе установки, согласно таблицы 5.

Таблица 5

Номинальное значение сопротивления

Значение напряжения на выходе установки

Номинальное значение тока в цепи, мА

5 МОм

1 кВ

0,2

1 МОм

1 кВ

1

250 кОм

1 кВ

4

100 кОм

1 кВ

10

50 кОм

1 кВ

20

50 кОм

2 кВ

40

Примечание

Допускается задавать другие номинальные значения силы тока, не менее 6 значений, равномерно распределенных по диапазону измерений.

  • 7.6.5 Измерить значения силы тока в цепи, фиксируя показания установки и вольтметра В7-78/1.

  • 7.6.6 Определить абсолютную погрешность измерения силы тока по формуле (2):

Д=(1х-1о)                                        (2)

где 1х - значение силы тока, измеренное по индикатору установки, А;

1о - значение силы тока, измеренное вольтметром В7-78/1, А;

Результаты поверки считать положительными, если погрешность измерений силы переменного тока (тока утечки), определенная по формуле (2), не превышает допускаемых пределов: ±(0,015 1изм+0,03).

7.7 Определение абсолютной погрешности измерений силы постоянного тока (тока утечки)

проводить методом прямых измерений силы тока, задаваемой при помощи резисторов, подключенных к выходу установки и контролируемого вольтметром универсальным В7-78/1. В качестве резисторов - использовать блок нагрузочных резисторов Fluke 5320A/LOAD.

Определение погрешности проводить в следующей последовательности.

  • 7.7.1 Собрать измерительную схему в соответствии с рисунком 1.

  • 7.7.2 Перевести поверяемый прибор в режим формирования напряжения постоянного тока; установить в настройках прибора время тестирования достаточное для проведения измерений; диапазон измерений - максимальный.

  • 7.7.3 Перевести вольтметр универсальный В7-78/1 в режим измерения постоянного тока.

  • 7.7.4 Значения тока в цепи задавать выбором номинала резистора и напряжением на выходе установки, согласно таблицы 6.

Таблица 6

Номинальное значение сопротивления

Значение напряжения на выходе установки

Номинальное значение тока в цепи, мА

5 МОм

1 кВ

0,2

5 МОм

2 кВ

0,4

1 МОм

1 кВ

1

250 кОм

1 кВ

4

100 кОм

1 кВ

10

Примечание

Допускается задавать другие номинальные значения силы тока, не менее 5 значений, равномерно распределенных по диапазону измерений.

  • 7.7.5 Измерить значения силы тока в цепи, фиксируя показания установки и вольтметра В7-78/1.

  • 7.7.6 Определить абсолютную погрешность измерения силы тока по формуле (2).

Результаты поверки считать положительными, если погрешность измерений силы постоянного тока (тока утечки), определенная по формуле (2), не превышает допускаемых пределов:

±(0,015 Тизм+0,003) - в диапазоне измерений до 1 мА не включ.,

±(0,015 1изм+0,03) - в диапазоне измерений от 1 мА до 10 мА.

  • 7.8 Определение абсолютной погрешности измерений сопротивления изоляции проводить методом прямых измерений значений сопротивления, задаваемого эталонной мерой -магазином сопротивлений АКИП-7502/1.

Определение погрешности проводить в следующей последовательности.

  • 7.8.1 Перевести поверяемый прибор в режим измерения сопротивления изоляции (IR); установить в настройках прибора время тестирования достаточное для проведения измерений; диапазон измерений - максимальный; функцию GND OFFSET установить в положение OFF, значение тестового напряжения устанавливать по п. 7.8.2.

  • 7.8.2  Подключить к измерительному выходу поверяемого прибора магазин сопротивлений АКИП-7502/1. Подключение выходов установки производить к разъемам магазина АКИП-7502/1, имеющим номинальные значения сопротивлений: 1 • 106, 1107, 5 107, 1108, 5108, 1109, 2109, 5109, 11O10, 2-1O10, 5-1O10 Ом. Тестовое напряжение при этом устанавливать: 500 В - при измерении сопротивлений до Т109 Ом, и 1000 В - при измерении сопротивлений свыше 1 • 109 Ом.

  • 7.8.3 Провести измерения значений сопротивления, приведенных в п. 7.8.2.

  • 7.8.4 Определить относительную погрешность измерения сопротивления по формуле (3):

A=Rx-Ro                               (3)

где Rx - значение сопротивления, измеренное по индикатору установки, Ом;

Ro - значение сопротивления, заданное магазином сопротивлений, Ом.

Результаты поверки считать положительными, если погрешность измерений сопротивления изоляции, определенная по формуле (2), не превышает допускаемых пределов:

±(0,05 Rh3m+3 е.м.р.) - в поддиапазоне измерений сопротивлений от 0,1 до 1,0 МОм,

±(0,05 Rh3m+1 е.м.р.) - в поддиапазоне измерений сопротивлений от 1 до 500 МОм, ±(0,1 Rh3m+1 е.м.р.) - в поддиапазоне измерений сопротивлений от 501 до 9999 МОм, ±(0,2 Rm3m+1 е.м.р.) - в поддиапазоне измерений сопротивлений от 10000 до 50000 МОм,

где е.м.р. - значение единицы младшего разряда.

7.9 Определение абсолютной погрешности измерений сопротивления заземления и контактных соединений

проводить методом прямых измерений значений сопротивления, задаваемого эталонной мерой -магазином мер сопротивлений заземления OD-2-D6b/5W.

  • 7.9.1 Определить начальное сопротивление магазина OD-2-D6b/5W с помощью вольтметра универсального В7-78/1, работающего в режиме измерения сопротивления.

  • 7.9.2 Подключить к измерительному выходу поверяемого прибора магазин сопротивлений OD-2-D6b/5W.

  • 7.9.3 Перевести поверяемый прибор в режим измерения сопротивления заземления (GB); установить в настройках прибора время тестирования достаточное для проведения измерений; диапазон измерений - максимальный; значение силы тока 3 А.

  • 7.9.4 Внести измеренное значение начального сопротивления магазина OD-2-D6b/5W в память установки в качестве опорного (REF VALUE), руководствуясь указаниями РЭ.

  • 7.9.5 Произвести измерение сопротивления, задавая на магазине OD-2-D6b/5W значения из ряда: 100,200, 300,400, 500 и 600 мОм и фиксируя показания установки.

  • 7.9.6 Погрешность измерения сопротивления заземления определить по формуле (3).

Результаты поверки по данному пункту считать положительными, если погрешность измерений сопротивления заземления, определенная по формуле (3) не превышает допускаемых пределов: ±(0,01 Rh3m.+2) мОм.

  • 7.9.7 Перевести поверяемый прибор в режим измерения сопротивления контактных соединений (CONT); установить в настройках прибора время тестирования достаточное для проведения измерений; диапазон измерений - максимальный.

  • 7.9.8 Внести измеренное значение начального сопротивления магазина OD-2-D6b/5W в память установки в качестве опорного (REF VALUE), руководствуясь указаниями РЭ.

  • 7.9.9 Произвести измерение сопротивления, задавая на магазине OD-2-D6b/5W значения из ряда: 10, 30,70 Ом и фиксируя показания установки.

  • 7.9.10 Погрешность измерения сопротивления контактных соединений определить по формуле (3).

Результаты поверки по данному пункту считать положительными, если погрешность измерений сопротивления контактных соединений, определенная по формуле (3) не превышает допускаемых пределов: ±(0,1 'Rh3m.+2) Ом.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности.

Корнеев

Начальник отдела испытаний АО «ПриСТ»
