СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор Республиканского уни

Директор ООО «Фапипольский завод измерительных приборов

Омера

ГСсЛ , А.Н. Кабаков

2013 г.

Система обеспечения единства измерений Республики Беларусь

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ CE208BY

Методика поверки

МРБМП./^^/ -2013

2013

Содержание

Приложение А Рекомендуемое. Форма протокола поверки

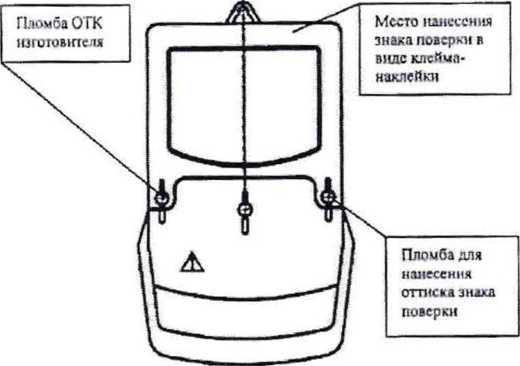

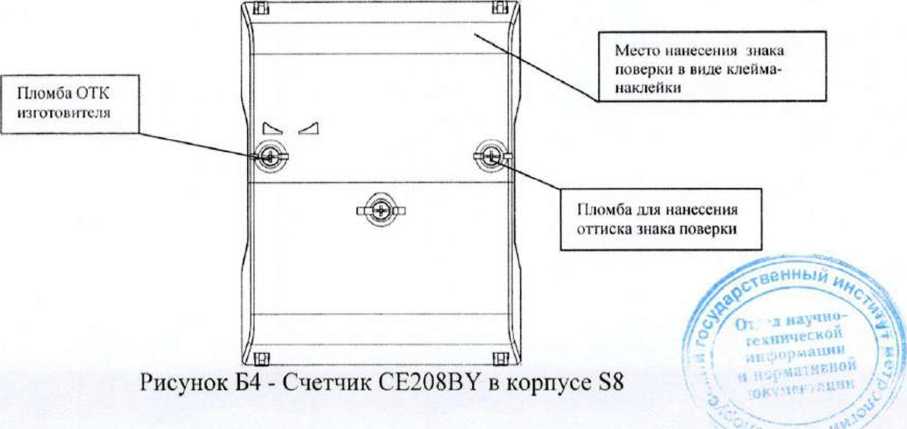

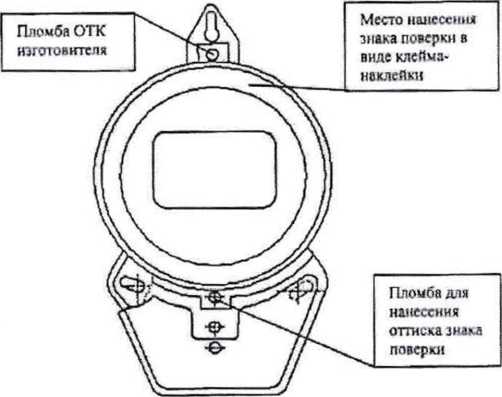

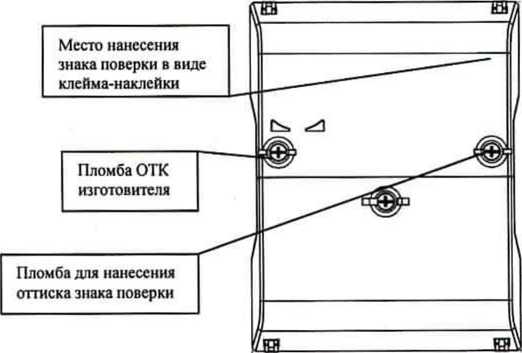

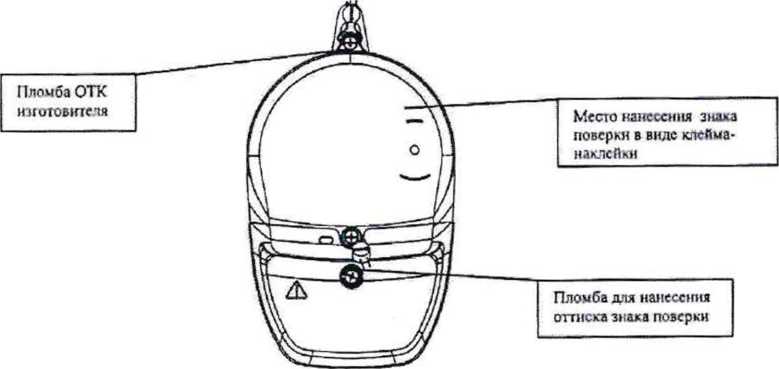

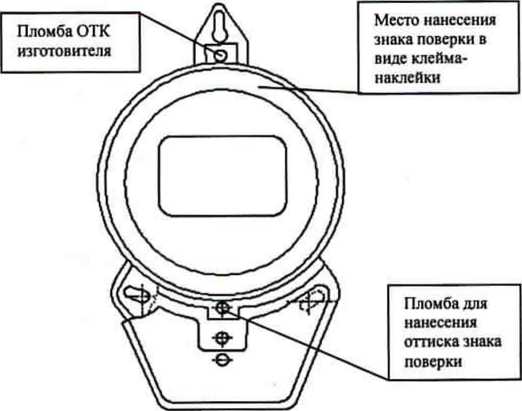

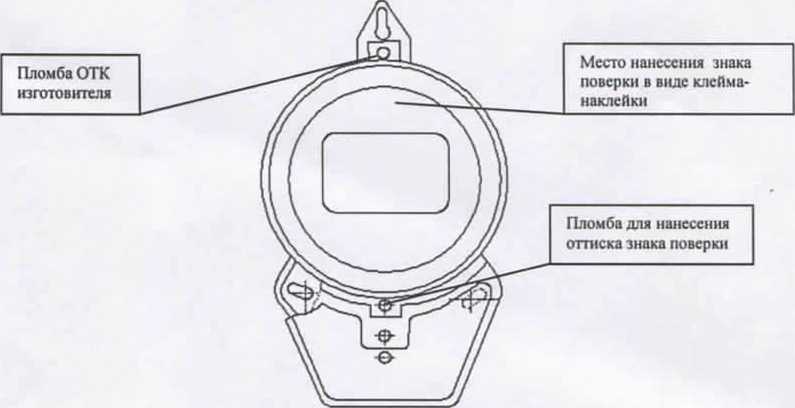

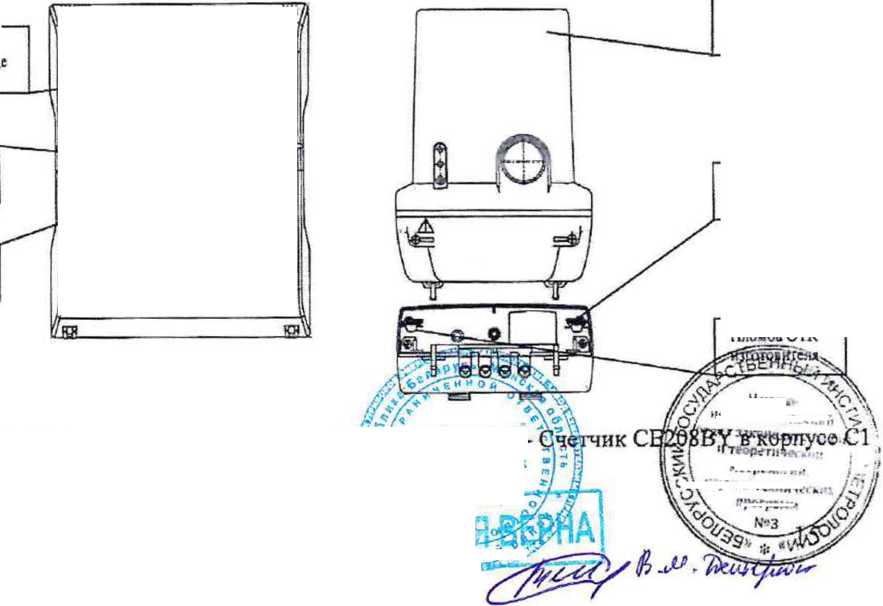

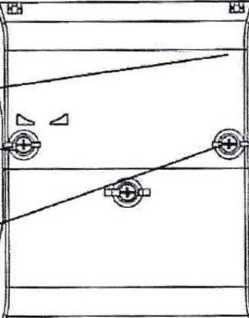

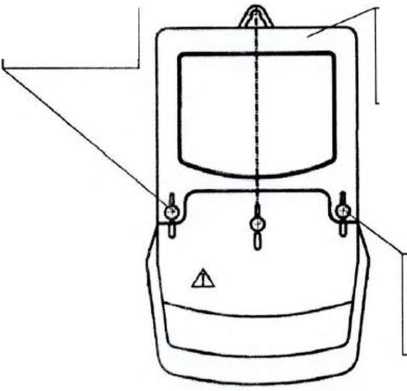

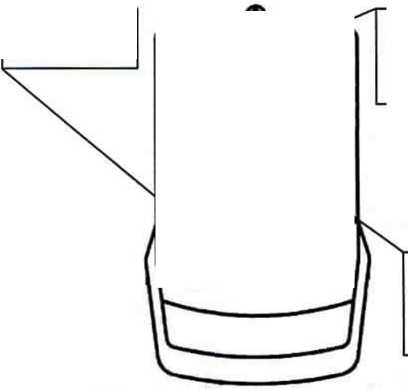

Приложение Б Обязательное. Схема установки навесных пломб

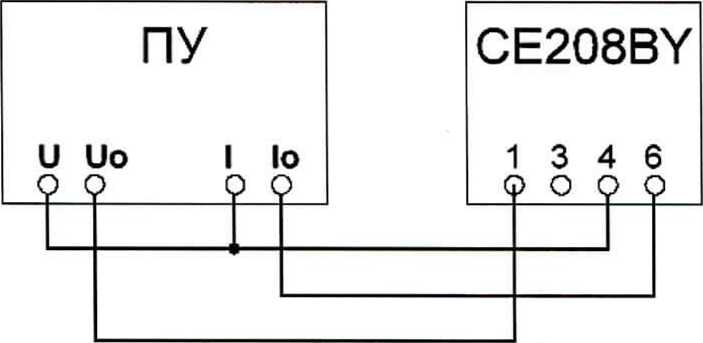

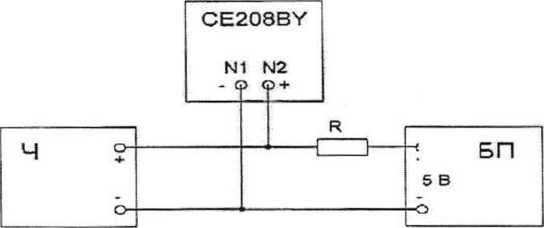

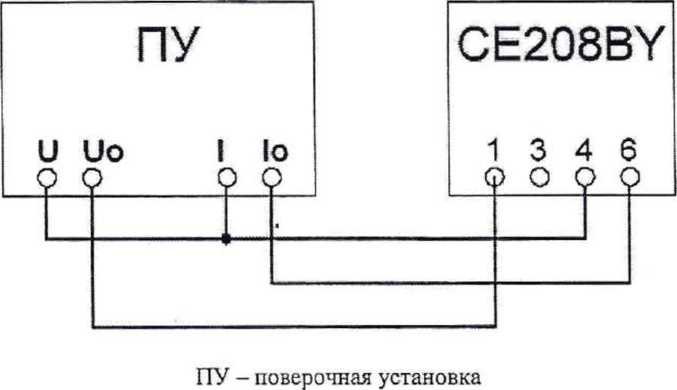

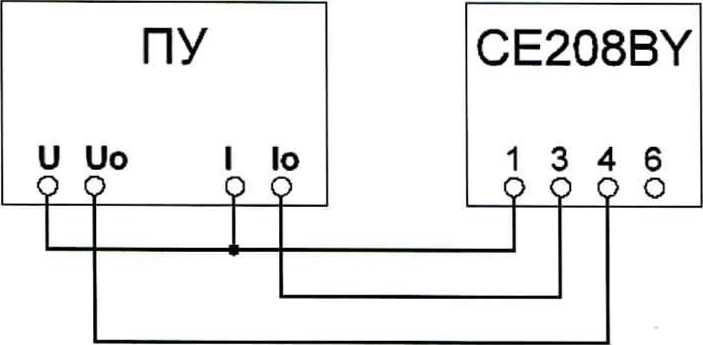

Приложение В Обязательное. Схемы подключения счетчиков

Лист регистрации и изменений

Настоящая методика поверки (далее - МП) распространяется на счетчики электрической энергии однофазные многофункциональные CE2O8BY классов точности по активной энергии 0,5. выпускаемых по ТУ BY 690329298.008-2013, и 1 и реактивной энергии 1 и 2 (далее - счетчики) и устанавливает методику первичной и периодической поверок.

Счетчики предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.

МП распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации счетчики.

Межповерочный интервал: не более 96 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 96 месяцев.

  • 1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА).

ТИП 427-2012 (02230) Правила техники безопасности при эксплуатации электроустановок

ТКП 453-2012 (02140) Правила технической эксплуатации электроустановок предприятий электросвязи

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

Примечание - При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МВИ следует руководствоваться замененными (измененными) ТЕПЛА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

  • 2 Операции поверки

    • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

    • 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки поверку прекращают.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта мп

Проведение операции при поверке

первичной

периодической”

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрической прочности изоляции

8.2

Да

Нет

3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

8.3

Да

Да

4 Проверка чувствительности

8.4

Да

Да

5 Проверка отсутствия самохода

8.5

Да

Да

6 Определение основной относительной погрешности при измерении энергии

8.6

Да

Да

7 Определение основной относительной погрешности при измерении напряжения

8.7

Да

Да

8 Определение основной относительной погрешности при измерении тока

8.8

Да

Да

9 Определение абсолютной погрешности при измерении частоты сети

8.9

Да

Да

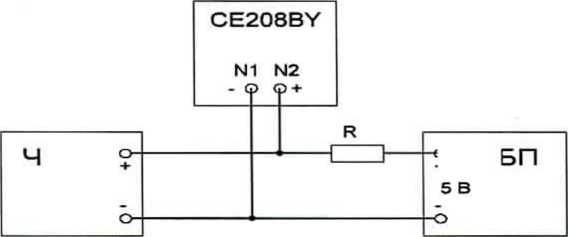

10 Определение суточного хода часов

8.10

Да

Нет

Продолжение таблицы 2

8.3...8.10

Установка ЭНЕРГОМЕРА СУ001(М)

Пределы основной относительной погрешности при измерении выходной активной мощности и энергии ±0,2 %. Диапазон напряжений от 150 до 264 В. Диапазон частот от 47,5 до 63 Гц. Диапазон силы тока 0,001 до 100 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка ЭНЕРГОМЕРА СУ201

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3

Секундомер «Интеграл С-01». Суточный ход часов, с/сут, ±1,0.

8.10

Блок питания Б5-47

Напряжение постоянного тока от 1 до 30 В, сила тока до 3 А.

8.1...8.10

Персональный компьютер (далее - ПК).

Наличие последовательного СОМ порта и USB порта, программное обеспечение «Admin Tools» версии 3.6 и выше

8.3...8.10

Оптическая головка (далее - оптоголовка) с кабелс?л связи ИНЕС.301126.006-02

8.3

Адаптер интерфейса RS-485, модем PLC, радиомодем 2170

  • 3.2 Используемые средства поверки должны иметь действующие свидетельства о поверке и/или клейма.

  • 3.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

  • 4 Требования к квалификации поверителей

    • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

  • 5 Требования безопасности

    • 5.1 При выполнении работ должны быть соблюдены требования безопасности, изложенные в ТКП 427 и ТКП 453.

  • 5.4 К работе со средствами поверки допускаются лица квалификационной группы по элект робезопасности не ниже III, прошедшие инструктаж по охране труда и технике безопасности.

  • 6 Условия поверки

    • 6.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха (23 ± 2) °C; относительная влажность воздуха от 30% до 80 %;

атмосферное давление от 84 доЮб кПа (630 до 795 мм рт. ст.).

  • 6.2 На первичную поверку следует предъявлять счетчики, принятые ского контроля изготовителя или уполномоченным на то дившей ремонт.

  • 6.3 На периодическую поверку следует предъявлять счетчики, которые были подвергнуты регламентным работам необходимого вида (если такие работы, например регулировка, предусмотрены техническими документами) и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

  • 7 Подготовка к поверке

    • 7.1 Перед началом поверки счетчики выдерживают в условиях по п.6.1 не менее 2 ч.

    • 7.2 Проверяют работоспособность средств поверки и подготовляют их к работе согласно эксплуатационным документам на них.

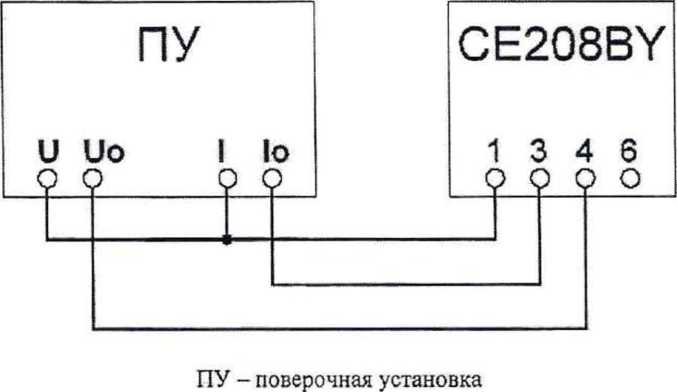

    • 7.3 Счетчик подключают к поверочной установке в соответствии со схемой подключения, приведенной в эксплуатационной документации на счетчик, и эксплуатационными документами на поверочную установку, и прогревают при напряжении 230 В и токе 5 А. Время прогрева счетчика должно быть не менее 10 с.

  • 8 Проведение поверки и обработка результатов поверки

В зависимости от исполнения счетчика по видам учитываемой энергии и количеству измерительных элементов при определении метрологических характеристик, проверки суточного хода часов, необходимо переводить испытательный выход в соответствующий режим.

Для переключения режима испытательного выхода необходимо подключить счетчик к персональному компьютеру (далее - ПК) через оптоголовку (исполнение «Jxx») или радиомо-дем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А») и с помощью программного обеспечения «AdminTooIs» (далее - ПО), установить «Режим использования телеметрического выхода» в одно из состояний (в зависимости от вида поверки):

  • - «Активная, линейный канал», все исполнения;

  • - «Реактивная, линейный канал», исполнения 7ХХ.Х.ХХХ и 8ХХ.Х.ХХХ;

  • - «Активная, нейтральный канал» исполнения XXX.2.XXX;

  • - «Реактивная, нейтральный канал» », исполнения 7ХХ.2.ХХХ и 8ХХ.2.ХХХ;

  • - «Часы», все исполнения.

При проведении поверки счетчика допускается перевод испытательного выхода счет чика в режим «ТМхЮ»/ «ТМхЮО» (при помощи ПО). При этом постоянная счетчика увеличивается в 10/100 раз.

При проведении поверки на автоматизированных установках с использованием ПО параметры и величины считывают с поверочной установки и счетчиков. Значения величин измерений отображаются на мониторах ПК и установки. Результаты измерений фиксируется в отчете, формируемом ПО, и протоколе поверки.

  • 8.1 Внешний осмотр

При внешнем осмотре проверяют комплектность, маркировку, согласно конструкторской документации, наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке), а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям ГОСТ 31818.11, ГОСТ 31819.21 и ГОСТ 31819.23.

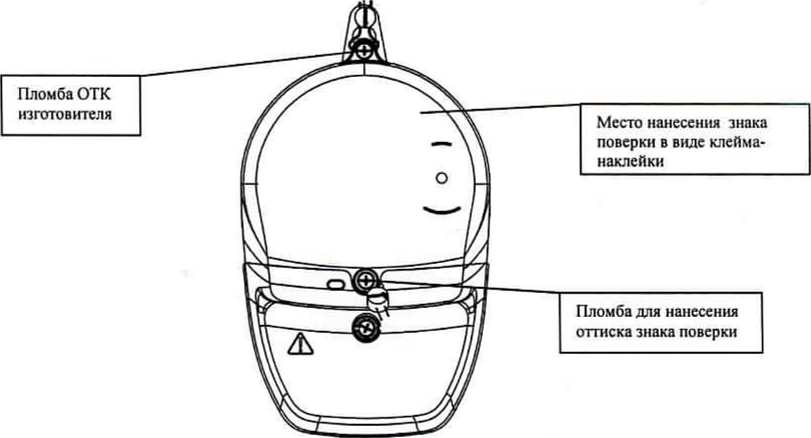

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

  • 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в ГОСТ 31819.21, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

  • 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения следует производить, начиная с нуля или со значения, не превышающего рабочего напряжения поверяемой цепи.

  • 8.2.2 Поднимать напряжение до испытательного значения следует плавно. Погрешность задания испытательного напряжения не должна превышать ±5 %.

8.2.3. Результат проверки считают положительным, если изоляция счетчика выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4,0 кВ (среднеквадратическое значение) частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, и «землей», соединенной вместе со вспомогательными цепями напряжением ниже 40 В (цепи телеметрических выходов и цифрового интерфейса).

Счетчик не должен иметь пробоя или перекрытия изоляции испытуемых цепей.

При проведении первичной поверки допускается проводить проверку на 10 % от предъявленного количества счетчиков.

  • 8.3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, индикации всех сегментов жидкокристаллического индикатора (ЖКИ), возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

  • 8.3.1 Счетчики имеют один или два оптических испытательных выхода (далее - светодиод), расположенные на лицевой панели:

  • - один для счетчиков только активной энергии (обозначается «А»);

  • - два для счетчиков активной и реактивной энергии (обозначается «R»).

В зависимости от исполнения счетчик может иметь один программируемый электрический испытательный выход (далее - испытательный выход).

  • 8.3.2 Для проведения опробования и проверки правильности работы счетного механизма необходимо установить «Режим использования телеметрического выхода» в состояние «Активная. линейный канал».

  • 8.3.3 Опробование и проверка правильности работы счетного механизма и испытательного выхода заключается в следующем: светодиод, изменяющий яркость своего свечения (далее - включающийся) одновременно с изменением состояния испытательного выхода (регистрируемого соответствующим устройством поверочной установки), при подключении нагрузки работает непрерывно (частота включения светодиода пропорциональна входной мощности), и показания счетного механизма при этом возрастают.

  • 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода (числу изменений состояния испытательного выходного устройства).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма (на единицу младшего разряда ЖКИ) происходит п включений светодиода, рассчитанных по формуле

где С - постоянная счетчика (числе счетчика на 1 кВт-ч), имп./(кВ'

т - число разрядов счетного механизма от запятой справа.

Проверка правильности работы счетного механизма счетчика на автоматизированных установках проводится путем сравнения приращения показаний счетчика AW, кВт-ч, с количеством энергии, поданным от установки Wo, кВт ч. Результат проверки считается положительным, если

|AW- Wo|< Wo-O.Ol-k,

(2)

где k - класс точности счетчика.

  • 8.3.5 Проверка индикации измеряемых величин заключается в следующем;

на счетчик подают номинальные напряжение и ток и проверяют, что счетчик ведет:

  • - автоматическую циклическую смену режимов индикации текущего времени, суммы по действующим тарифам, накопленной активной электроэнергии по тарифам;

  • -  измерение накопленной активной электроэнергии по одному из тарифов.

Результат считают положительным, если на индикаторе отображаются значения измеряемых величин.

  • 8.3.6 Проверка возможности считывания показаний счетчика по интерфейсам

Подключить счетчик к ПК через оптоголовку (исполнение «Jxxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А»). С помощью ПО считывают тарифное расписание и сверяют с действующим тарифом счетчика (отображается на индикаторе счетчика), убедиться, что действующий тариф соответствует считанному тарифу.

Выполнить считывание информации из памяти счетчика:

  • - текущие показания счетчика по действующим тарифам;

  • - текущее время, дата.

Результат считают положительным, если информация, считанная по интерфейсу, совпадает с информацией, отображаемой на ЖКИ.

При проведении проверки на автоматизированных установках проверка работы интерфейсов выполняется автоматически.

  • 8.3.7 Проверка сохраняемости расчетных показателей, хода часов и ведения календаря при отсутствии внешнего питающего напряжения

Запомнить показания текущего времени и данные по тарифам, хранимые в намята счетчиков и отображаемые на дисплее счетчика. Отключить напряжение и через 10 с подать напряжение на счётчики снова.

Счетчики считают выдержавшими проверку, если после повторного включения питания они продолжают отсчитывать текущее время, сохраняются данные в памяти счегчика и не появляются сообщения о сбоях в работе.

При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.3.8 Контроль наличия всех сегментов ЖКИ осуществляют после подачи на счетчик номинального напряжения. Согласно руководства по эксплуатации (далее - РЭ) перейти в группу 5 и сравнить отображение сегментов на ЖКИ с рисунком, приведенном в РЭ счетчика.

Результат контроля считают положительным, если на индикаторе отображаются все сег

менты.

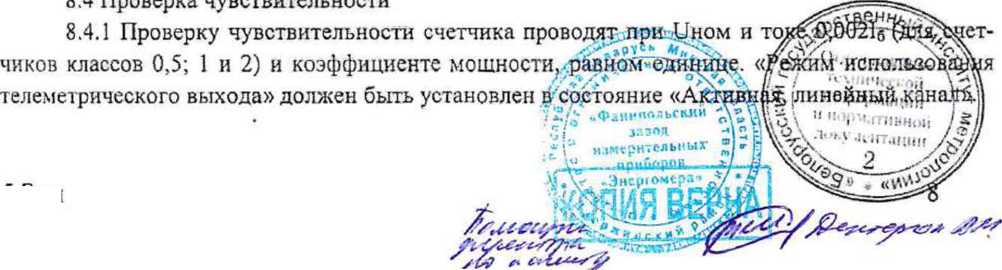

8.4 Проверка чувствительности

  • 8.4.2 Для исполнений счетчиков «7ХХ» и «8ХХ», учитывающих реактивную энергию, дополнительно провести проверку стартового тока для реактивной энергии. «Режим использования телеметрического выхода» должен быть установлен в состояние «Реактивная, линейный канал».

  • 8.4.3 Для счетчиков исполнения «Y» с двунаправленным учетом энергии дополнительно провести проверку стартового тока при обратном направлении тока (cos (р = минус 1, sin ф = минус I). «Режим использования телеметрического выхода» должен быть установлен в соответствии с видо.м энергии.

Результаты проверки считают положительными, если светодиод, включающийся с частотой испытательного выходного устройства, включится хотя бы один раз за время наблюдения Ту мин, определенное по формуле

1,2-6104

(3)

C-U 1„-кт<р ном С

где С - постоянная счетчика, имп/кВт.ч;

L/цач - номинальное напряжение, В;

- стартовый ток. А;

кпир - коэффициент мощности (cos <р или sin <р),

или на ЖКИ постоянно в течение 1 мин индицируется наличие нагрузки (первый слева сегмент индикатора мощности). При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.5 Проверка отсутствия самохода

  • 8.5.1 Проверку проводят на поверочной установке.

  • 8.5.2 «Режим использования телеметрического выхода» должен быть установлен в состояние «Активная, линейный канал».

  • 8.5.3 К цепи напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика отсутствует.

Счетчик считают выдержавшим проверку, если за время испытаний Л/, мин, вычисленное по формуле (4), не было зарегистрировано более одного включения светодиода.

(4)

где С - постоянная счетчика, имп/кВт.ч;

(/н0,< - номинальное напряжение, В;

/.макс- максимальный ток, А;

R. - коэффициент, равный 600 для счетчиков классов точности 0,5 и 1, и равный 480 для счетчиков класса точности 2.

При проведении проверки на автоматизированных установках проверка выполняется автоматически.

3 Средства поверки

3.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Средства поверки

и их основные метрологические и технические характеристики

8.2

Универсальная пробойная установка УПУ-10 Диапазон изменения напряжения от 0 до 10 кВ. Пределы погрешность установки напряжения ±5 %.

8.3...8.10

Установка CLOU CL3000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка CLOU CL1000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

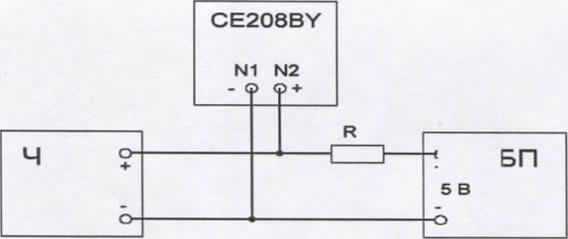

8.10

Частотомер электронно-счетный 43-84                          ______

Измерение периода до 10 с с точностью ± 1,0 мкс.

---—

* Фанипя гьс за зол.

измерительны

l ... С.Чи ь

.«ГИНН

’ \ Ml!'.'- ‘•V-H >

  • 8.6 Определение основной относительной погрешности при измерении энергии

  • 8.6.1 Определение основной относительной погрешности при измерении энергии проводят на поверочной установке.

  • 8.6.2 Значение определение основной относительной погрешности в процентах определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы испытательного выхода счетчика.

  • 8.6.3 Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 0,5 и 1 при измерении активной энергии приведены в таблице 3. Для счетчиков при измерении реактивной энергии класса точности 1 и 2 приведены в таблице 4.

  • 8.6.4 Определение основной погрешности при измерении активной энергии обратного направления для счетчиков класса точности 0,5 и 1 проводят по пунктам 2, 8, 11 таблицы 3.

  • 8.6.5 Определение основной погрешности при измерении реактивной энергии обратного направления для счетчиков класса точности 1 проводят по пунктам 2, 8, 11 таблицы 4.

  • 8.6.6 Для счетчиков с измерительными элементом в цепи нейтрали (исполнение «ХХХ.2.ХХХ») определяют основную относительную погрешность счетчика при измерении активной и реактивной энергии при прямом и обратном направлениях тока по методике 8.6.3-8.6.5.

Результаты поверки считают положительными, если полученные значения основной относительной погрешности в указанных точках не превышают значений пределов допускаемой основной относительной погрешности, установленных в таблицах 3 и 4.

Таблица 3 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые

пределы для счетчиков класса точности 0,5 и 1 при измерении активной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении активной энергии. %. счетчиков класса точности

напряжение, % от номинального

Сила тока, % от базового

COS ф

0,5

1

1

100

5

1,0

±0,7

± 1,5

2

100

10

1,0

±0,5

± 1,0

3

100

10

0,5 (инд)

±0,7

± 1,5

4

100

10

0,8 (емк)

±0,7

±1,5

5

100

20

0,5 (инд)

±0,5

± 1,0

6

100

20

0,8 (емк)

±0,5

± 1,0

7

100

100

1,0

±0,5

±1,0

8

100

100

0,5 (инд)

±0,5

± 1,0

9

100

100

0,8 (емк)

±0,5

±1,0

10

100

/макс

1,0

±0,5

±1,0

11

100

/макс

0,5 (инд)

±0,5

± 1,0

12

100

/макс

0,8 (емк)

±0,5

± 1,0

Таблица 4 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 1 и 2 при измерении реактивной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении реактивной энергии, %, счетчиков класса точности

напряжение, %

от номинального

Сила тока, % от базового

sin (р

1

2

1

100

5

1,0

±1,5

±2,5

2

100

10

1,0

±1,0

±2,0

3

100

10

0,5(инд)

±1,5

±2,5

4

100

10

0,5 (ем к)

±1,0

±2,0

5

100

20

0,5(инд)

± 1,5

±2,5

6

100

20

0,5(емк)

±1,0

±2,0

7

100

100

1,0

±1,0

±2,0

8

100

100

0,5(инд)

±1,5

±2,5

9

100

100

0,5(емк)

± 1,0

±2,0

10

100

/макс

1,0

±1,0

±2,0

11

100

/макс

0,5(инд)

±1,0

±2,0

12

100

/макс

0,5(емк)

±1,0

±2,0

  • 8.7 Определение основной относительной погрешности при измерении напряжения

Основную относительную погрешность при измерении напряжения для счетчиков исполнения «U» определяют при номинальном (базовом) значении силы тока и при значениях напряжения, равных: 0,75Uhom; Uhom и 1,15 Uhom.

Основную относительную погрешность при измерении напряжения би, %, вычисляют по формуле

^=^"-^-100,                       (5)

где Uc - значение напряжения, измеренное счетчиком, В;

Uo - значение напряжения, измеренное поверочной установкой, В.

Результаты поверки считают положительными, если погрешность при измерении напряжения не превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.8 Определение основной относительной погрешности при измерении тока

Основную относительную погрешность при измерении силы тока для счетчиков исполнения «U» определяют при номинальном значении напряжения в точках, соответствующих 5 % от базового значения силы тока, базовом значении силы тока и при максимальном значении силы тока Imax.

Основную относительную погрешность при измерении силы тока б/, вычисляют по формуле

где 1с - значение силы т

1о - значение силы тока,

ока, измеренное счетчик^^^У' измеренное поверочной/установкой’^А,^.

'<г

Результат считают положительным, если погрешность при измерении силы тока ие превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение абсолютной погрешности при измерении частоты сети

Абсолютную погрешность при измерении частоты сети для счетчиков исполнения «U» определяют при номинальном напряжении и частоте сети 50 Гц.

Абсолютную погрешность при измерении частоты сети <5>, Гц, вычисляют по формуле

-f3 <0,1 Гц,                                     (7)

где &ч - значение частоты, измеренное счетчиком, Гц;

fa - значение частоты, измеренное поверочной установкой, Гц.

Результат считают положительным, если погрешность при измерении частоты не превышает ±0,1 Гц.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение суточного хода часов проводят при номинальном напряжении

  • 8.9.1 Собрать схему, приведенную на рисунке 1. Для счетчиков, не имеющих электрического испытательного выхода, подключение производят при помощи фотоголовки к одному из светодиодов.

N1, N2 - номера контактов разъема испытательного выхода в соответствии с ру ководством по эксплуатации на соответствующее исполнение счетчика;

Ч - частотомер электронно-счетный 43-84;

БП - блок питания БП5-47;

R - 4,7 кОм ±20 %.

Рисунок 1 - Схема соединения для проверки точности хода часов

  • 8.9.2 Установить на блоке питания напряжение от 5 до 24 В.

  • 8.9.3 Установить частотомер в режим измерения периода с разрешением 0,1 мкс.

  • 8.9.4 При помоши ПО считать со счетчика значение суточной поправки хода часов Тк.

  • 8.9.5 При помощи ПО перевести испытательные выходные устройства счетчика в режим проверки суточного хода часов и зафиксировать показания периода частотомера Ти.

  • 8.9.6 Рассчитать погрешность хода часов Д Т, с/сут, с учетом суточной поправки хода часов Тк, с/сут, установленной в счетчике, по формуле

Ю6 - Ти дг

  • 1 0 .>

где Ти - период следования импульсов, измеренный частотомером^мкс.

♦ ФаНИПАЯЬсЛи

7 S |.        за вод      .-мЕй

К

Результат поверки считают положительным, если погрешность хода часов А Т находится в пределах ±1,0 с/сут.

Определение суточного хода часов на автоматизированных установках выполняется автоматически средствами установки.

9 Оформление результатов поверки

  • 9.1 Результаты поверки вносят в протокол, форма которого приведена в приложении А.

  • 9.2 Положительные результаты первичной поверки оформляют записью в соответствующем разделе формуляра, заверенной оттиском поверительного клейма.

Счетчик пломбируют оттиском поверительного клейма на определенных для этого местах.

  • 9.3 Положительные результаты периодической поверки счетчиков оформляют записью в соответствующем разделе формуляра (при его наличии) и по желанию заказчика выдается свидетельство о поверке установленной формы, Приложение Г ТКП 8.003 и пломбируют счетчик с оттиском поверительного клейма установленной формы на определенных для этого местах.

  • 9.4 При проведении поверки на автоматизированной установке с выводом результатов измерений на печать решение о признании пригодности счетчика принимают на основании распечатки результатов измерений, выданной установкой.

  • 9.5 При отрицательных результатах поверки оформляют заключение о непригодности установленной формы, Приложение Д ТКП 8.003, с указанием причин. Клеймо и свидетельство о предыдущей поверке гасят. Счетчик к применению не допускают.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

наименование организации проводящей поверку

ПРОТОКОЛ №________

поверки CE208BY__________________________________

наименование средства измерений тип_______________________№_________________

принадлежащего_________________________________________________________

наименование opi анизацци

Изготовитель__________________________________________________________________

наименование изютов1пеля

Дата проведения поверки:__________________________________

с... по...

Поверка проводится по_______________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица 1

Наименование средства измерений, тип

Заводской номер

Условия проведения поверки:

  • - температура окружающего воздуха______°C;

  • - относительная влажность воздуха________%;

  • - атмосферное давление______кПа.

Результаты поверки

  • 1 Внешний осмотр_________________________________________________________________

  • 2 Проверка электрической прочности изоляции __________________________________________

  • 3 Опробование ___________________________________________________________________

  • 4 Определение метрологических характеристик

4.1 Проверка чувствительности___________________________________________________________

4.5 Определение абсолютной погрешности при измерении частоты сети

Напряжение, В

Частота, Гц

абсолютная погрешность измерения

4.6 Определение суточного хода часов Заключение______________________

_______

соотвстегеует/не ссхггэс Свидетельство (заключение о непригодности) № _ Поверку провел

< •».

завод

. рн Г«ТЬ-|| ЦрмСмПОВ

I ..л1;;! '

4.2 Проверка отсутствия самохода__

4.3 Определение основной относительной погрешности при измерении энергии

Напряжение, В

Сила тока, А

cos <р ( sin ср)

основная относительная погрешность измерения

4.4 Определение основной относительной погрешности при измерении напряжения

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

4.5 Определение основной относительной погрешности при измерении тока

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

ПРИЛОЖЕНИЕ Б (обязательное)

Места установки пломб и нанесения знака поверки

Рисунок Б.1 - Счетчик CE208BY в корпусе S7

Рисунок Б.2 - Счетчик CE208BY в корпусе S52

Рисунок Б.З - Счетчик CE208BY в корпусах S51, S53

Пломба ОТК

Пломба для нанесения описка знака поверки

Место нанесения знака поверки в виде кпейма-наклейки

Пломба для нанесения описка знака поверки

Пломба ОТК изготовителя

Место нанесения знака поверки в виде клейма-наклейки

Рисунок Б.4 - Счетчик CE208BY в корпусе S8/ ’ АРи'суйрл Б-^ -

• ‘ Лизмеритель** ы х •V"       Приборов

м«1км»

ОД И .,’,»,,-, TCXHWNr.

ПРИЛОЖЕНИЕ В

(обязательное)

Схемы подключения счетчиков

Рисунок B.I - Схема подключения счетчика для поверки первого измерительного элемента (в цепи фазы)

Рисунок В.2 - Схема подключения счетчика для поверки второго измерительного элемента (в цепи нейтрали)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Jfe&r.

Номера листов, страниц

Всего листов

(стра -ниц) в до кум.

докум.

Входящий № сопроводитель -но-го докум. и дата

Подп.

Дата

Из-

женен

ных

заме-нен-

ных

НОВЫХ

аннулированных

/

2-16

17, 18

18

Изе. 1

18.04.15

2

2-18

18

Изе. 2

27.07.18

3

2-16

17, 18

16

Изе. 3

05.03.20

4

6, 14

16

Изе. 4

28.10.20

S

2->£

47

/?

U^. s

г3. 2.^6?

СОГЛАСОВАНО

Директор

ООО «Фанипольсйий завод измерительных приборов «Энергомера»

-------I—, " ". —            - . ,. ■

А*

А.Н. Кабаков

®-\о приборе» -Wpro-'Pa'

'jfcj 2020 г.

УТВЕРЖДАЮ

Директор Республиканского унитарного предприятия «Белорусский

институт метрологии»

В. Л. Гуревич

2020 г.

ИЗВЕЩЕНИЕ об изменении № 3

МРБ МП.2341-2013

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ CE208BY

Методика поверки

РАЗРАБОТЧИК Начальник технического отдела ООО «Фанипольский завод измерительных приборов «Энергомера»

А.Е. Давидович.

»_____Р f______2020 г.

2020

ООО ФЗИП «Энергомера»

Извещение

Обозначение

№3

МРБМП. 2341-2013

Дата выпуска

Срок изм.

ПИ

Срок ПИ

Лист

Листов

2

2

Причина

Результаты ГКИ, изменение ТИПА

Код

Указание

о заделе

Указание о внедрении

Применяемость

Счетчики электрической энергии однофазные многофункциональные CE208BY

Разослать

Приложение

15 листов

Изм.

Содержание изменения

3

Листы 2-16 заменить

Листы 17,18 аннулировать

Составил

Давидович

Н. контр

Г ардей

с

Изменение внес

--------z

L

/-----------

Содержание

Приложение А Форма протокола поверки

Приложение Б Схема установки навесных пломб

Приложение В Схемы подключения счетчиков

Настоящая методика поверки (далее - МП) распространяется на счетчики электрической энергии однофазные многофункциональные CE208BY классов точности по активной энергии 1 и реактивной энергии 1 и 2 (далее - счетчики) и устанавливает методику первичной и периодической поверок. Счетчики предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.

МП распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации счетчики CE208BY.

Межповерочный интервал: не более 96 месяцев; межповерочный интервал в СЗМ в Республике Беларусь: не более 96 месяцев.

1 Нормативные ссылки

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ТКП 453-2012 (02140) Правила технической эксплуатации электроустановок предприятий электросвязи

ТКП 427-2012 (02230) Правила техники безопасности при эксплуатации электроустановок ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

2 Операции поверки

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта МП

Проведение операции при поверке

первичной

периодической

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрической прочности изоляции

8.2

Да

Да

3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

8.3

Да

Да

4 Проверка чувствительности

8.4

Да

Да

5 Проверка отсутствия самохода

8.5

Да

Да

6 Определение основной относительной погрешности при измерении энергии

8.6

Да

-Да

7 Определение основной относительной погрешности при измерении напряжения

8.7

Да

Да

8 Определение основной относительной погрешности при измерении тока

8.8

Да

Да

9 Определение абсолютной погрешности при измерении частоты сети

8.9

Да

Да

;/<?/   и"'-'''1-'1

10 Определение суточного хода часов

8.10

Да

Нет

  • 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик признают непригодным к применению и поверку прекращают.

  • 2.3 После устранения несоответствий, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

3 Средства поверки

3.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Средства поверки

и их основные метрологические и технические характеристики

8.2

Универсальная пробойная установка УПУ-10 Диапазон изменения напряжения от 0 до 10 кВ. Погрешность установки напряжения ±5 %.

8.3...8.10

Установка CLOU CL3000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка CLOU CL 1000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.10

Частотомер электронно-счетный 43-84 Измерение периода до 10 с с точностью ±1,0 мкс.

8.3...8.10

Установка ЭНЕРГОМЕРА СУ00ЦМ)

Пределы основной относительной погрешности при измерении выходной активной мощности и энергии ± 0,2 %. Диапазон напряжений от 150 до 264 В. Диапазон частот от 47,5 до 63 Гц. Диапазон силы тока 0,001 до 100 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка ЭНЕРГОМЕРА СУ201

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3

Секундомер «Интеграл С-01». Суточный ход часов, с/сут, ±1,0.

8.10

Блок питания Б5-47

Напряжение постоянного тока от 1 до 30 В, сила тока до 3 А.

8.1...8.10

Персональный компьютер (ПК) Pentium 3 и выше.

Наличие последовательного (СОМ) порта и USB порта, программное обеспечение «Admin Tools» версии 3.6 и выше

8.3...8.10

Оптическая головка (далее - оптоголовка) с кабелем связи ИНЕС.301126.006-02

8.3

Адаптер интерфейса R.S-485, модем PLC, радиомодем 2170

_

  • 3.2 Используемые средства поверки должны иметь действующие свидетельства о поверке и/или клейма.

  • 3.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

4 Требования к квалификации поверителей
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

5 Требования безопасности
  • 5.1 При выполнении работ должны быть соблюдены требования безопасности, изложенные в ТКП 181 и ТКП 427.

  • 5.4 К работе со средствами поверки допускаются лица квалификационной группы по электробезопасности не ниже III, прошедшие инструктаж по охране труда и технике безопасности.

6 Условия поверки
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха (23 ± 2) °C;

относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до106 кПа (630 до 795 мм рт. ст.).

  • 6.2 На первичную поверку следует предъявлять счетчики, принятые службой технического контроля изготовителя или уполномоченным на то представителем организации, проводившей ремонт.

  • 6.3 На периодическую поверку следует предъявлять счетчики, которые были подвергнуты регламентным работам необходимого вида (если такие работы, например регулировка, предусмотрены техническими документами) и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

7 Подготовка к поверке
  • 7.1 Перед началом поверки счетчики выдерживают в условиях по п.6.1 не менее двух часов.

  • 7.2 Проверяют работоспособность средств поверки и подготовляют их к работе согласно эксплуатационным документам на них.

  • 7.3 Счетчик подключают к поверочной установке в соответствии со схемой подключения, приведенной в эксплуатационной документации на счетчик, и эксплуатационными документами на поверочную установку, и прогревают при Рном. Время прогрева счетчика должно быть не менее 10 с.

8 Проведение поверки и обработка результатов поверки

В зависимости от исполнения счетчика по видам учитываемой энергии и количеству измерительных элементов при определении метрологических характеристик, проверки суточного хода часов, необходимо переводить испытательный выход в соответствующий режим.

Для переключения режима испытательного выхода необходимо подключить счетчик к персональному компьютеру (далее - ПК) через оптоголовку (исполнение «Jxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А») и с помощью программного обеспечения «AdminTools» (далее - ПО), установить «Режим использования телеметрического выхода» в одно из состояний (в зависимости от вида поверки):

  • - «Активная, линейный канал», все исполнения;

  • - «Реактивная, линейный канал», исполнения 7ХХ.Х.ХХХ и 8ХХ.Х.ХХХ;

  • - «Активная, нейтральный канал» исполнения ХХХ.2.ХХХ;

  • - «Реактивная, нейтральный канал» », исполнения 7ХХ.2.ХХХ и 8ХХ.2.ХХХ;

  • - «Часы», все исполнения.

При проведении поверки счетчика допускается перевод испытательного выхода счетчика в режим «ТМхЮ» (при помощи ПО). При этом постоянная счетчика увеличивается в 10 раз.

При проведении поверки на автоматизированных установках с использованием ПО параметры и величины считывают с поверочной установки и счетчиков. Значения величин измерений отображаются на мониторах ПК и установки. Результаты измерений фиксируется в отчете, формируемым ПО, и протоколе поверки.

  • 8.1 Внешний осмотр

При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке), а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям ГОСТ 31818.11, ГОСТ 31819.21 и ГОСТ 31819.23.

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

  • 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в ГОСТ 31819.21, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

  • 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения следует производить, начиная с нуля или со значения, не превышающего рабочего напряжения поверяемой цепи.

  • 8.2.2 Поднимать напряжение до испытательного значения следует плавно. Погрешность задания испытательного напряжения не должна превышать ±5 %.

8.2.3. Результат проверки считают положительным, если изоляция счетчика выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4,0 кВ (среднеквадратическое значение) частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, и «землей», соединенной вместе со вспомогательными цепями напряжением ниже 40 В (цепи телеметрических выходов и цифрового интерфейса).

Счетчик не должен иметь пробоя или перекрытия изоляции испытуемых цепей.

При проведении первичной поверки допускается проводить проверку на 10% от предъявленного количества счетчиков.

  • 8.3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, индикации всех сегментов жидкокристаллического индикатора (ЖКИ), возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

    - светоди-

  • 8.3.1 Счетчики имеют один или два оптических испытательных выход

од), расположенные на лицевой панели:

- один для счетчиков только активной энергии (обозначается «А»);

- два для счетчиков активной и реактивной энергии (обозначается «R»).

В зависимости от исполнения, счетчик может иметь один программируемый электрический испытательный выход (далее - испытательный выход).

  • 8.3.2 Для проведения опробования и проверки правильности работы счетного механизма необходимо установить «Режим использования телеметрического выхода» в состояние «Активная, линейный канал».

  • 8.3.3 Опробование и проверка правильности работы счетного механизма и испытательного выхода заключается в следующем: светодиод, изменяющий яркость своего свечения (далее - включающийся) одновременно с изменением состояния испытательного выхода (регистрируемого соответствующим устройством поверочной установки), при подключении нагрузки работает непрерывно (частота включения светодиода пропорциональна входной мощности), и показания счетного механизма при этом возрастают.

  • 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода (числу изменений состояния испытательного выходного устройства).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма (на единицу младшего разряда ЖКИ) происходит п включений светодиода, рассчитанных по формуле

(1)

где С - постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1 кВт-ч), имп./(кВт ч);

т - число разрядов счетного механизма от запятой справа.

Проверка правильности работы счетного механизма счетчика на автоматизированных установках проводится путем сравнения приращения показаний счетчика AW, кВт ч, с количеством энергии, поданным от установки Wo, кВт-ч. Результат проверки считается положительным, если

|AW-Wo|<Wo-0,01-k,

(2)

где к - класс точности счетчика.

  • 8.3.5 Проверка индикации измеряемых величин заключается в следующем;

на счетчик подают номинальные напряжение и ток и проверяют, что счетчик ведет:

  • - автоматическую циклическую смену режимов индикации текущего времени, суммы по действующим тарифам, накопленной активной электроэнергии по тарифам;

  • - измерение накопленной активной электроэнергии по одному из тарифов.

Результат считают положительным, если на индикаторе отображаются значения измеряемых величин.

  • 8.3.6 Проверка возможности считывания показаний счетчика по интерфейсам

Подключить счетчик к ПК через оптоголовку (исполнение «Jxxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А»). С помощью ПО считывают тарифное расписание и сверяют с действующим тарифом счетчика (отображается на индикаторе счетчика), убедиться, что действующий тариф соответствует считанному тарифу.

Выполнить считывание информации из памяти счетчика:

текущие показания счетчика по действующим тарифам;

При проведении проверки на автоматизированных установках проверка работы интерфейсов выполняется автоматически.

  • 8.3.7 Проверка сохраняемости расчетных показателей, хода часов и ведения календаря при отсутствии внешнего питающего напряжения

Запомнить показания текущего времени и данные по тарифам, хранимые в памяти счетчиков и отображаемые на дисплее счетчика. Отключить напряжение и через 10 с подать напряжение на счётчики снова.

Счетчики считают выдержавшими проверку, если после повторного включения питания они продолжают отсчитывать текущее время, сохраняются данные в памяти счетчика и не появляются сообщения о сбоях в работе.

При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.3.8 Контроль наличия всех сегментов ЖКИ проводят сразу после подачи на счетчик номинального напряжения или перейти в группу 5, сличением индицируемого при этом теста ЖКИ с образцом, приведенном в руководстве по эксплуатации счетчика

Результат считают положительным, если на индикаторе отображаются все сегменты.

  • 8.4 Проверка чувствительности

    • 8.4.1 Проверку чувствительности счетчика проводят при Uhom и токе 0,0021б (для счетчиков класса 1 и 2) и коэффициенте мощности, равном единице. «Режим использования телеметрического выхода» должен быть установлен в состояние «Активная, линейный канал».

    • 8.4.2 Для исполнений счетчиков «7ХХ» и «8ХХ», учитывающих реактивную энергию, дополнительно провести проверку стартового тока для реактивной энергии. «Режим использования телеметрического выхода» должен быть установлен в состояние «Реактивная, линейный канал».

    • 8.4.3 Для счетчиков исполнения «У» с двунаправленным учетом энергии дополнительно провести проверку стартового тока при обратном направлении тока (cos ф = минус 1, sin ф = минус 1). «Режим использования телеметрического выхода» должен быть установлен в соответствии с видом энергии.

Результаты проверки считают положительными, если светодиод, включающийся с частотой испытательного выходного устройства, включится хотя бы один раз за время наблюдения Т, мин, определенное по формуле

т_ U-6104                                    (3)

C-U -1„кт<р

ном С т

где С - постоянная счетчика, имп/кВт»ч;

UH0M ~ номинальное напряжение, В;

- стартовый ток, А;

кт<р - коэффициент мощности (cos (р или sin <р), или на ЖКИ постоянно в течении 1 мин индицируется наличие нагрузки (первый слева сегмент

индикатора мощности). При проведении проверки на автоматизированных выполняется автоматически.

  • 8.5 Проверка отсутствия самохода

    • 8.5.1 Проверку проводят на поверочной установке.

    • 8.5.2 «Режим использования телеметрического выхода» должен быть установлен в состояние «Активная, линейный канал».

    • 8.5.3 К цепи напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика отсутствует.

Счетчик считают выдержавшим проверку, если за время испытаний АГ, мин, вычисленное по формуле не было зарегистрировано более одного включения светодиода.

Л-10* си • /

(4)

но.и макс

где С - постоянная счетчика, имп/кВт»ч;

UH0M - номинальное напряжение, В;

^макс ~ максимальный ток, А;

R - коэффициент, равный 600 для счетчиков классов точности 1 и равный 480 для счетчиков класса точности 2.

При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.6 Определение основной относительной погрешности

    • 8.6.1 Определение основной относительной погрешности при измерении энергии проводят на поверочной установке.

    • 8.6.2 Значение определение основной относительной погрешности в процентах определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы испытательного выхода счетчика.

    • 8.6.3 Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 1 при измерении активной энергии приведены в таблице 3. Для счетчиков при измерении реактивной энергии класса точности 1 и 2 приведены в таблице 4.

    • 8.6.4 Определение основной погрешности при измерении активной энергии обратного направления для счетчиков класса точности 1 проводить по пунктам 2, 8, 11 таблицы 3.

    • 8.6.5 Определение основной погрешности при измерении реактивной энергии обратного направления для счетчиков класса точности 1 проводить по пунктам 2, 8, 11 таблицы 4.

    • 8.6.6 Для счетчиков с измерительными элементом в цепи нейтрали (исполнение «ХХХ.2.ХХХ») определяют основную относительную погрешность счетчика при измерении активной и реактивной энергии при прямом и обратном направлениях тока по методике 8.6.3-7.6.5.

Результаты поверки считают положительными, если полученные значения основной относительной погрешности в указанных точках не превышают значений пределов допускаемой основной относительной погрешности, установленных в таблицах 3 и 4

Таблица 3 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 1 при измерении активной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении активной энергии, %, счетчиков класса точности

напряжение, % от номинального

Сила тока, % от базового

COS (р

1

1

100

5

1,0

±1,5

2

100

10

1,0

± 1,0

3

100

10

0,5 (инд)

±1,5

4

100

10

0,8 (емк)

±1,5

5

100

20

0,5 (инд)

± 1,0

6

100

20

0,8 (емк)

± 1,0

7

100

100

1,0

± 1,0

8

100

100

0,5 (инд)

± 1,0

9

100

100

0,8 (емк)

± 1,0

10

100

/макс

1,0

± 1,0

11

100

/макс

0,5 (инд)

± 1,0

12

100

/макс

0,8 (емк)

± 1,0

Таблица 4 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 1 и 2 при измерении реактивной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении реактивной энергии, %, счетчиков класса точности

напряжение, % от номинального

Сила тока, % от базового

sin <р

1

2

1

100

5

1,0

± 1,5

±2,5

2

100

10

1,0

± 1,0

±2,0

3

100

10

0,5(инд)

±1,5

±2,5

4

100

10

0,5(емк)

± 1,0

±2,0

5

100

20

0,5(инд)

± 1,5

±2,5

6

100

20

0,5(емк)

± 1,0

±2,0

7

100

100

1,0

± 1,0

±2,0

8

100

100

0,5(инд)

± 1,5

£2,5

9

100

100

0,5(емк)

± 1,0

±2,0

10

100

/макс

1,0

±1,0

±2,0

11

100

/макс

0,5(инд)

± 1,0

12

100

/макс

0,5(емк)

±1,0

± 2,0

Q 1С*«,'че‘Л»и 1Л\>н‘*РмиИн

  • 8.7 Определение основной относительной погрешности при измерении напряжения Основную относительную погрешность при измерении напряжения для счетчиков исполнения «U» определяют при номинальном (базовом) значении силы тока и при значениях напряжения, равных: 0,75Uhom; Uhom и 1,15 Uhom.

Основную относительную погрешность при измерении напряжения 8и, %,

U — U

„ -ЮО,                                (5)

где Uc-значение напряжения, измеренное счетчиком, В;

Uo - значение напряжения, измеренное поверочной установкой, В.

Результаты поверки считают положительными, если погрешность при измерении напряжения не превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.8 Определение основной относительной погрешности при измерении тока

Основную относительную погрешность при измерении силы тока для счетчиков исполнения «U» определяют при номинальном значении напряжения в точках, соответствующих 5 % от базового значения силы тока, базовом значении силы тока и при максимальном значении силы тока Imax.

Основную относительную погрешность при измерении силы тока 8/, вычисляют по формуле

6I=Ic-1о ,100                                (6)

I

где 1с - значение силы тока, измеренное счетчиком, А;

1о - значение силы тока, измеренное поверочной установкой, А.

Результат считают положительным, если погрешность при измерении силы тока не превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение абсолютной погрешности при измерении частоты сети

Абсолютную погрешность при измерении частоты сети для счетчиков исполнения «U» определяют при номинальном напряжении и частоте сети 50 Гц.

Абсолютную погрешность при измерении частоты сети 8р, Гц, вычисляют по.формуле

8F =/„-/><0,1 Гц                                (7)

где fc4 - значение частоты, измеренное счетчиком, Гц;

fa, значение частоты, измеренное поверочной установкой, Гц.

Результат считают положительным, если погрешность при измерении частоты не превышает ±0,1 Гц.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение суточного хода часов проводят при номинальном напряжении.

  • 8.9.1 Собрать схему, приведенную на рисунке 1. Для счетчиков, не имеющих электрического испытательного выхода, подключение производят при помощи фотоголовки к одному из светодиодов.                                                                                            |1а-.ми<-

Ш     ГН

s (•               hi

\\%\ и10»нА/ 7&/J

N1, N2 - номера контактов разъема испытательного выхода в соответствии с руководством по эксплуатации на соответствующее исполнение счетчика;

Ч - частотомер электронно-счетный 43-84;

БП - блок питания БП5-47;

R -4,7 кОм ±20%.

Рисунок 1 - Схема соединения для проверки точности хода часов

  • 8.9.2 Установить на блоке питания напряжение от 5 до 24 В.

  • 8.9.3 Установить частотомер в режим измерения периода с разрешением 0,1 мкс.

  • 8.9.4 При помощи ПО считать со счетчика значение суточной поправки хода часов Тк.

  • 8.9.5 При помощи ПО перевести испытательные выходные устройства счетчика в режим проверки суточного хода часов и зафиксировать показания периода частотомера Ти.

  • 8.9.6 Рассчитать погрешность хода часов Д Т, с/сут, с учетом суточной поправки хода часов Тк, с/сут, установленной в счетчике, по формуле

106 -Ти

ЬТ =---т—86400 + Тк

106

где Ти - период следования импульсов, измеренный частотомером, мкс.

Результат поверки считают положительным, если погрешность хода часов Д Т находится в пределах ±1,0 с/сут.

Определение суточного хода часов на автоматизированных установках выполняется автоматически средствами установки.

9 Оформление результатов поверки
  • 9.1 Результаты поверки вносят в протокол, форма которого приведена в приложении А.

  • 9.2 Положительные результаты первичной поверки оформляют записью в соответствующем разделе формуляра, заверенной оттиском поверительного клейма.

Счетчик пломбируют оттиском поверительного клейма на определенных для этого местах.

  • 9.3 Положительные результаты периодической поверки счетчиков оформляют записью в соответствующем разделе формуляра (при его наличии) и по желанию заказчика выдается свидетельство о поверке установленной формы и пломбируют счетчик с оттиском поверительного клейма установленной формы на определенных для этого местах.

  • 9.4 При проведении поверки на автоматизированной установке с выводом результатов измерений на печать решение о признании пригодности счетчика принимают на основании распечатки результатов измерений, выданной установкой.

  • 9.5 При отрицательных результатах поверки оформляют закш установленной формы с указанием причин. Клеймо и свидетельство о сят.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

наименование организации проводящей поверку

ПРОТОКОЛ №________

поверки_____________________________________

наименование средства измерений

ТИП_______________________№________________

принадлежащего__

наименование организации

Изготовитель________________

наименование изготовителя

Дата проведения поверки:__________________________________

С ... по...

Поверка проводится по______________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица 1

Наименование средства измерений, тип

Заводской номер

Условия проведения поверки:

  • - температура окружающего воздуха______°C;

  • - относительная влажность воздуха________%;

  • - атмосферное давление______кПа.

Результаты поверки

  • 1 Внешний осмотр__________________________________________________________•__________

  • 2 Проверка электрической прочности изоляции _________________________________________

  • 3 Опробование ____________________________________________________________________

  • 4 Определение метрологических характеристик

    • 4.1 Проверка чувствительности________________________________________________________

    • 4.2 Проверка отсутствия самохода______________________________________________________

    • 4.3 Определение основной относительной погрешности при измерении энергии

      Заключение

      ---

      доку не*

      Г

      \V&\

      Напряжение, В

      Сила тока, А

      cos ф (sin ф)

      основная относительная погрешность измерения

4.4 Определение основной относительной погрешности при измерении напряжения

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

4.5 Определение основной относительной погрешности при измерении тока

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

4.5 Определение абсолютной погрешности при измерении частоты сети

Напряжение, В

Частота, Гц

абсолютная погрешность измерения

4.6 Определение суточного хода часов_____________________________________

------------—;----------------------- соответствует/нс соответствует

U7

Свидетельство (заключение о непригодности) №__________________

Поверку провел__

ПРИЛОЖЕНИЕ Б

(обязательное)

Места установки пломб и нанесения знака поверки

Рисунок Б1 - Счетчик CE208BY в корпусах S6, S7

Рисунок Б2 - Счетчик CE208BY в корпусах S51, S52

Пломба ОТК изготовителя

Пломба для нанесения оттиска знака поверки

Место нанесения знака поверки в виде клейма-наклейки

Рисунок БЗ - Счетчик CE208BY в корпусе S8

°’jca

ПРИЛОЖЕНИЕ В (обязательное) Схемы подключения счетчиков

ПУ - поверочная установка

Рисунок В.1 - Схема подключения счетчика для поверки первого измерительного элемента (в цепи фазы)

Рисунок В.2 - Схема подключения счетчика для поверки второго измерительного элемента (в цепи нейтрали)

Номера листов, страниц

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводитель -но-го докум. и дата

Подп.

Дата

Изм.

Из-ме-нен-ных

за-ме-нен-

ных

новых

аннулированных

1

2-16

17, 18

18

Изе. 1

18.04.15

2

2-18

18

Изе. 2

27.07.18

_

Qi дел uyib ITXinFWLbM». мнформ^ши;

н ио|м1лппвюй

3<»*vuf»

СОГЛАСОВАНО

Директор

ООО «Фанипольский завод измерительны^Яриборов «Энергомера»

7

.мгриильнм-’1

2020

г.

УТВЕРЖДАЮ

Директор Республиканского унитарного предприятия «Белорусский

A.II. Кабаков

ИЗВЕЩЕНИЕ об изменении № 4

МРБ МП.2341-2013

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУ1 НАЦИОНАЛЬНЫЕ CE208BY

Методика поверки

РАЗРАБОТЧИК Начальник технического отдела ООО «Фанипольский завод измерительных приборов «Энергомера»

А.Е. Давидович.

2020

ООО ФЗИГ1 «Энергомера»

Дата выпуска

Причина

Указание о заделе Указание о внедрении

Применяемость

Разослать

Приложение

Изм.

4

Извещение

№4

Срок изм.

ПИ

Обозначение

МРБ МП. 2341-2013

Срок ПИ

Лист

Листов

Результаты ГКИ, изменение ТИПА

Счетчики электрической энергии однофазные многофункциональные

CE208BY

2 листа

Содержание изменения

Листы 6, 14 заменить

Составил

Давидович

, Н. контр

Гардей

/ <7*/

________________' г» '

Изменение внес

%

  • - «Активная, линейный канал», все исполнения;

  • - «Реактивная, линейный канал», исполнения 7ХХ.Х.ХХХ и 8ХХ.Х.ХХХ;

  • - «Активная, нейтральный канал» исполнения XXX.2.XXX;

  • - «Реактивная, нейтральный канал» », исполнения 7ХХ.2.ХХХ и 8ХХ.2.ХХХ;

  • - «Часы», все исполнения.

При проведении поверки счетчика допускается перевод испытательного выхода счетчика в режим «ТМхЮ»/ «ТМхЮО» (при помощи ПО). При этом постоянная счетчика увеличивается в 10/100 раз.

При проведении поверки на автоматизированных установках с использованием ПО параметры и величины считывают с поверочной установки и счетчиков. Значения величин измерений отображаются на мониторах ПК и установки. Результаты измерений фиксируется в отчете, формируемым ПО, и протоколе поверки.

  • 8.1 Внешний осмотр

При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке), а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям ГОСТ31818.11, ГОСТ 31819.21 и ГОСТ 31819.23.

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

  • 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательноети и в соответствии с режимами, установленными в ГОС Т 31819.21, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

  • 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения следует производить, начиная с нуля или со значения, не превышающего рабочего напряжения поверяемой цепи.

  • 8.2.2 Поднимать напряжение до испытательного значения следует плавно. Погрешность задания испытательного напряжения не должна превышать ±5 %.

8.2.3. Результат проверки считают положительным, если изоляция счетчика выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4,0 кВ (среднеквадратическое значение) частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, и «землей», соединенной вместе со вспомогательными цепями напряжением ниже 40 В (цепи телеметрических выходов и цифрового интерфейса).

Счетчик не должен иметь пробоя или перекрытия изоляции испытуемых цепей.

При проведении первичной поверки допускается проводить проверку на 10% от предъявленного количества счетчиков.

8.3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, индикации всех сегментов жидкокристаллического индикатора (ЖКИ), возможности считывания показаний счетчика по тарифам и суммарно через

интерфейсы, сохраняемости расчетных показателей и времени часов

8.3.1 Счетчики имеют один или два оптических испытательных вых< од), расположенные на лицевой панели:

- один для счетчиков только активной энергии (обозначается «А»);

  • 4 Зам

ПРИЛОЖЕНИЕ Б

(обязательное)

Места установки пломб и нанесения знака поверки

Пломба ОТК изготовителя

Место нанесения знака поверки в виде клейма-наклейки

Пломба О ГК изготовителя

Место нанесения знака поверки в виде клейма* наклейки

Пломба для

4-1 //

11ломба для

нанесения

нанесения

оп иска знака

оп иска знака

поверки

о

поверки

Рисунок Б1 - Счетчик CE208BY в корпусе S7

Рисунок Б2 - Счетчик CE208BY в корпусе S52

4 Зам

14

СОГЛАСОВАНО

Директор

УТВЕРЖДАЮ

Директор Республиканского унитарного

ИЗВЕЩЕНИЕ об изменении № 5

МРБ МП.2341-2013

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ CE208BY

Методика поверки

РАЗРАБОТЧИК

Начальник технического отдела ООО «Фанипольский завод

измерительных приборов «Энергомера»

А.Е. Давидович.

:                   ________2020 г.

2020

ООО ФЗИП «Энергомера»

Извещение

Обозначение

№5

МРБ МП. 2341-2013

Дата выпуска

Срок изм.

ПИ

Срок ПИ

Лист

Листов

2

2

Причина

По результатам ГКИ, изменение ТИПА

Код

Указание о заделе

Указание о внедрении

Применяемость

Счетчики электрической энергии однофазные многофункциональные CE208BY

Разослать

Приложение

на 17 листах

Изм.

Содержание изменения

5

Листы 2-16 заменить, 17 ввести

Изменение внес

Содержание

Приложение А Рекомендуемое. Форма протокола поверки

Приложение Б Обязательное. Схема установки навесных пломб

Приложение В Обязательное. Схемы подключения счетчиков

Лист регистрации и изменений

I        II.IVHIIO-

ТСХННЧССКОИ

111 и и ip.vaui 111

И НППМ.ТП1ВНПИ

документа! uni

Настоящая методика поверки (далее - МП) распространяется на счетчики электрической энергии однофазные многофункциональные CE208BY классов точности по активной энергии 0,5, выпускаемых по ТУ BY 690329298.008-2013, и 1 и реактивной энергии 1 и 2 (далее - счетчики) и устанавливает методику первичной и периодической поверок.

Счетчики предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.

МП распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации счетчики.

Межповерочный интервал: не более 96 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 96 месяцев.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА).

ТКП 427-2012 (02230) Правила техники безопасности при эксплуатации электроустановок

ТКП 453-2012 (02140) Правила технической эксплуатации электроустановок предприятий электросвязи

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

Примечание - При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МВИ следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2 Операции поверки
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

  • 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки поверку прекращают.

Отдел n.iniiKi-

Tcxim.iecKoii инфирм.ищц и нормативной Документации

Таблица 1 - Операции поверки

Наименование операции

Номер пункта

МП

Проведение операции при поверке

первичной

периодической'

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрической прочности изоляции

8.2

Да

Нет

3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

8.3

Да

Да

4 Проверка чувствительности

8.4

Да

Да

5 Проверка отсутствия самохода

8.5

Да

Да

6 Определение основной относительной погрешности при измерении энергии

8.6

Да

Да

7 Определение основной относительной погрешности при измерении напряжения

8.7

Да

Да

8 Определение основной относительной погрешности при измерении тока

8.8

Да

Да

9 Определение абсолютной погрешности при измерении частоты сети

8.9

Да

Да

10 Определение суточного хода часов

8.10

Да

Нет

Продолжение таблицы 2

8.3...8.10

Установка ЭНЕРГОМЕРА СУ001(М)

Пределы основной относительной погрешности при измерении выходной активной мощности и энергии ±0,2 %. Диапазон напряжений от 150 до 264 В. Диапазон частот от 47,5 до 63 Гц. Диапазон силы тока 0,001 до 100 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка ЭНЕРГОМЕРА СУ201

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3

Секундомер «Интеграл С-01». Суточный ход часов, с/сут, ±1,0.

8.10

Блок питания Б5-47

Напряжение постоянного тока от 1 до 30 В, сила тока до 3 А.

8.1...8.10

Персональный компьютер (далее - ПК).

Наличие последовательного СОМ порта и USB порта, программное обеспечение «Admin Tools» версии 3.6 и выше

8.3...8.10

Оптическая головка (далее - оптоголовка) с кабелем связи ИНЕС.301126.006-02

8.3

Адаптер интерфейса RS-485, модем PLC, радиомодем 2170

  • 3.2 Используемые средства поверки должны иметь действующие свидетельства о поверке и/или клейма.

  • 3.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

4 Требования к квалификации поверителей
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

5 Требования безопасности
  • 5.1 При выполнении работ должны быть соблюдены требования безопасности, изложенные в ТКП 427 и ТКП 453.

  • 5.4 К работе со средствами поверки допускаются лица квалификационной группы по электробезопасности не ниже III, прошедшие инструктаж по охране труда и технике безопасности.

6 Условия поверки
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха (23 ± 2) °C;

относительная влажность воздуха от 30% до 80 %; атмосферное давление от 84 до 106 кПа (630 до 795 мм рт. ст.).

н'\11ическо||

""фпрмации

инорматипной

  • 6.2 На первичную поверку следует предъявлять счетчики, принятые служ ского контроля изготовителя или уполномоченным на то представителем орг дившей ремонт.

    ''гдсл нагчпо-

  • 6.3 На периодическую поверку следует предъявлять счетчики, которые были подвергнуты регламентным работам необходимого вида (если такие работы, например регулировка, предусмотрены техническими документами) и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

7 Подготовка к поверке
  • 7.1 Перед началом поверки счетчики выдерживают в условиях по п.6.1 не менее 2 ч.

  • 7.2 Проверяют работоспособность средств поверки и подготовляют их к работе согласно эксплуатационным документам на них.

  • 7.3 Счетчик подключают к поверочной установке в соответствии со схемой подключения, приведенной в эксплуатационной документации на счетчик, и эксплуатационными документами на поверочную установку, и прогревают при напряжении 230 В и токе 5 А. Время прогрева счетчика должно быть не менее 10 с.

8 Проведение поверки и обработка результатов поверки

В зависимости от исполнения счетчика по видам учитываемой энергии и количеству измерительных элементов при определении метрологических характеристик, проверки суточного хода часов, необходимо переводить испытательный выход в соответствующий режим.

Для переключения режима испытательного выхода необходимо подключить счетчик к персональному компьютеру (далее - ПК) через оптоголовку (исполнение «Jxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А») и с помощью программного обеспечения «AdminTools» (далее - ПО), установить «Режим использования телеметрического выхода» в одно из состояний (в зависимости от вида поверки):

  • - «Активная, линейный канал», все исполнения;

  • - «Реактивная, линейный канал», исполнения 7ХХ.Х.ХХХ и 8ХХ.Х.ХХХ;

  • - «Активная, нейтральный канал» исполнения ХХХ.2.ХХХ;

  • - «Реактивная, нейтральный канал» », исполнения 7ХХ.2.ХХХ и 8ХХ.2.ХХХ;

  • - «Часы», все исполнения.

При проведении поверки счетчика допускается перевод испытательного выхода счетчика в режим «ТМхЮ»/ «ТМхЮО» (при помощи ПО). При этом постоянная счетчика увеличивается в 10/100 раз.

При проведении поверки на автоматизированных установках с использованием ПО параметры и величины считывают с поверочной установки и счетчиков. Значения величин измерений отображаются на мониторах ПК и установки. Результаты измерений фиксируйся в отчете, формируемом ПО, и протоколе поверки.

  • 8.1 Внешний осмотр

При внешнем осмотре проверяют комплектность, маркировку, согласно конструкторской документации, наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке), а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям ГОСТ 31818.11, ГОСТ 31819.21 и ГОСТ 31819.23.

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

  • 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в ГОСТ 31819.21, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

  • 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения следует производить, начиная с нуля или со значения, не превышающего рабочего напряжения поверяемой цепи.

  • 8.2.2 Поднимать напряжение до испытательного значения следует плавно. Погрешность задания испытательного напряжения не должна превышать ±5 %.

8.2.3. Результат проверки считают положительным, если изоляция счетчика выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4,0 кВ (среднеквадратическое значение) частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, и «землей», соединенной вместе со вспомогательными цепями напряжением ниже 40 В (цепи телеметрических выходов и цифрового интерфейса).

Счетчик не должен иметь пробоя или перекрытия изоляции испытуемых цепей.

При проведении первичной поверки допускается проводить проверку на 10 % от предъявленного количества счетчиков.

  • 8.3 Опробование и проверка правильности работы счетного механизма, испытательного выхода, отображения измеряемых величин, индикации всех сегментов жидкокристаллического индикатора (ЖКИ), возможности считывания показаний счетчика по тарифам и суммарно через интерфейсы, сохраняемости расчетных показателей и времени часов

  • 8.3.1 Счетчики имеют один или два оптических испытательных выхода (далее - светодиод), расположенные на лицевой панели:

  • - один для счетчиков только активной энергии (обозначается «А»);

  • - два для счетчиков активной и реактивной энергии (обозначается «R»).

В зависимости от исполнения счетчик может иметь один программируемый электрический испытательный выход (далее - испытательный выход).

  • 8.3.2 Для проведения опробования и проверки правильности работы счетного механизма необходимо установить «Режим использования телеметрического выхода» в состояние «Активная, линейный канал».

  • 8.3.3 Опробование и проверка правильности работы счетного механизма и испытательного выхода заключается в следующем: светодиод, изменяющий яркость своего свечения (далее - включающийся) одновременно с изменением состояния испытательного выхода (регистрируемого соответствующим устройством поверочной установки), при подключении нагрузки работает непрерывно (частота включения светодиода пропорциональна входной мощности), и показания счетного механизма при этом возрастают.

  • 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода (числу изменений состояния испытательного выходного устройства).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма (на единицу младшего разряда ЖКИ) происходит п включений светодиода, рассчитанных по формуле

в

и нормативной

Донумснтицин

Отдс.ч iiiiv'ino-

) ДИОГО"устрой информации

С

где С - постоянная счетчика (число импульсов испытательного счетчика на 1 кВт-ч), имп./(кВт-ч);

in - число разрядов счетного механизма от запятой справа.

Проверка правильности работы счетного механизма счетчика на автоматизированных установках проводится путем сравнения приращения показаний счетчика AW, кВт-ч, с количеством энергии, поданным от установки Wo, кВт-ч. Результат проверки считается положительным, если

|AW-Wo|<Wo0,01k,                       (2)

где к - класс точности счетчика.

  • 8.3.5 Проверка индикации измеряемых величин заключается в следующем;

на счетчик подают номинальные напряжение и ток и проверяют, что счетчик ведет:

  • - автоматическую циклическую смену режимов индикации текущего времени, суммы по действующим тарифам, накопленной активной электроэнергии по тарифам;

  • - измерение накопленной активной электроэнергии по одному из тарифов.

Результат считают положительным, если на индикаторе отображаются значения измеряемых величин.

  • 8.3.6 Проверка возможности считывания показаний счетчика по интерфейсам

Подключить счетчик к ПК через оптоголовку (исполнение «Jxxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А»). С помощью ПО считывают тарифное расписание и сверяют с действующим тарифом счетчика (отображается на индикаторе счетчика), убедиться, что действующий тариф соответствует считанному тарифу.

Выполнить считывание информации из памяти счетчика:

  • - текущие показания счетчика по действующим тарифам;

  • - текущее время, дата.

Результат считают положительным, если информация, считанная по интерфейсу, совпадает с информацией, отображаемой на ЖКИ.

При проведении проверки на автоматизированных установках проверка работы интерфейсов выполняется автоматически.

  • 8.3.7 Проверка сохраняемости расчетных показателей, хода часов и ведения календаря при отсутствии внешнего питающего напряжения

Запомнить показания текущего времени и данные по тарифам, хранимые в памяти счетчиков и отображаемые на дисплее счетчика. Отключить напряжение и через 10 с подать напряжение на счётчики снова.

Счетчики считают выдержавшими проверку, если после повторного включения питания они продолжают отсчитывать текущее время, сохраняются данные в памяти счетчика и не появляются сообщения о сбоях в работе.

При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.3.8 Контроль наличия всех сегментов ЖКИ осуществляют после подачи на счетчик номинального напряжения. Согласно руководства по эксплуатации (далее - РЭ) перейти в группу 5 и сравнить отображение сегментов на ЖКИ с рисунком, приведенном в РЭ счетчика.

Результат контроля считают положительным, если на индикаторе отображаются все сегменты.

  • 8.4 Проверка чувствительности

    • 8.4.1 Проверку чувствительности счетчика проводят при Ином и то чиков классов 0,5; 1 и 2) и коэффициенте мощности, равном единице. «РйкйКг-Испольао ■’■‘■'"ИЧсекой телеметрического выхода» должен быть установлен в состояние «Активная; линейцыйдан

* н норМ;ггП|1ной

локумснташ...

  • 8.4.2 Для исполнений счетчиков «7ХХ» и «8ХХ», учитывающих реактивную энергию, дополнительно провести проверку стартового тока для реактивной энергии. «Режим использования телеметрического выхода» должен быть установлен в состояние «Реактивная, линейный канал».

  • 8.4.3 Для счетчиков исполнения «У» с двунаправленным учетом энергии дополнительно провести проверку стартового тока при обратном направлении тока (cos ф = минус 1, sin ф = минус 1). «Режим использования телеметрического выхода» должен быть установлен в соответствии с видом энергии.

Результаты проверки считают положительными, если светодиод, включающийся с частотой испытательного выходного устройства, включится хотя бы один раз за время наблюдения Т, мин, определенное по формуле

(3)

где С - постоянная счетчика, имп/кВт.ч;

UH0M - номинальное напряжение, В;

- стартовый ток, А;

кпир - коэффициент мощности (cos (р или sin <р),

или на ЖКИ постоянно в течение 1 мин индицируется наличие нагрузки (первый слева сегмент индикатора мощности). При проведении проверки на автоматизированных установках проверка выполняется автоматически.

  • 8.5 Проверка отсутствия самохода

    • 8.5.1 Проверку проводят на поверочной установке.

    • 8.5.2 «Режим использования телеметрического выхода» должен быть установлен в состояние «Активная, линейный канал».

    • 8.5.3 К цепи напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика отсутствует.

Счетчик считают выдержавшим проверку, если за время испытаний tst, мин, вычисленное по формуле (4), не было зарегистрировано более одного включения светодиода.

где С - постоянная счетчика, имп/кВт.ч;

UH0M - номинальное напряжение, В;

1»акс - максимальный ток, А;

R - коэффициент, равный 600 для счетчиков классов точности 0,5 и 1, и равный 480 для счетчиков класса точности 2.

При проведении проверки на автоматизированных установках проверка выполняется ав

томатически.

3 Средства поверки

3.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Средства поверки

и их основные метрологические и технические характеристики

8.2

Универсальная пробойная установка У ПУ-10 Диапазон изменения напряжения от 0 до 10 кВ. Пределы погрешность установки напряжения +5 %.

8.3...8.10

Установка CLOU CL3000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.3...8.10

Установка CLOU CL 1000

Пределы основной относительной погрешности при измерении выходной активной и реактивной мощности и энергии ±0,05 %. Диапазон напряжений от 3 до 300 В. Диапазон частот от 47,5 до 63,0 Гц. Диапазон силы тока от 0,001 до 120 А. Режимы поверки: одиночная и (или) групповая, автоматическая.

8.10

Частотомер электронно-счетный 43-84                          _____

Измерение периода до 10 с с точностью ±1,0 мкс.

------------------------—

технической

информации

и нормативной

Or.u-.I научно-

  • 8.6 Определение основной относительной погрешности при измерении энергии

    • 8.6.1 Определение основной относительной погрешности при измерении энергии проводят на поверочной установке.

    • 8.6.2 Значение определение основной относительной погрешности в процентах определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы испытательного выхода счетчика.

    • 8.6.3 Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 0,5 и 1 при измерении активной энергии приведены в таблице 3. Для счетчиков при измерении реактивной энергии класса точности 1 и 2 приведены в таблице 4.

    • 8.6.4 Определение основной погрешности при измерении активной энергии обратного направления для счетчиков класса точности 0,5 и 1 проводят по пунктам 2, 8,11 таблицы 3.

    • 8.6.5 Определение основной погрешности при измерении реактивной энергии обратного направления для счетчиков класса точности 1 проводят по пунктам 2, 8, 11 таблицы 4.

    • 8.6.6 Для счетчиков с измерительными элементом в цепи нейтрали (исполнение «ХХХ.2.ХХХ») определяют основную относительную погрешность счетчика при измерении активной и реактивной энергии при прямом и обратном направлениях тока по методике 8.6.3-8.6.5.

Результаты поверки считают положительными, если полученные значения основной относительной погрешности в указанных точках не превышают значений пределов допускаемой основной относительной погрешности, установленных в таблицах 3 и 4.

Таблица 3 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые

пределы для счетчиков класса точности 0,5 и 1 при измерении активной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении активной энергии, %, счетчиков класса точности

напряжение, % от номинального

Сила тока, % от базового

COS (р

0,5

1

1

100

5

1,0

±0,7

±1,5

2

100

10

1,0

±0,5

±1,0

3

100

10

0,5 (инд)

±0,7

±1,5

4

100

10

0,8 (емк)

±0,7

±1,5

5

100

20

0,5 (инд)

±0,5

±1,0

6

100

20

0,8 (емк)

±0,5

± 1,0

7

100

100

1,0

±0,5

± 1,0

8

100

100

0,5 (инд)

±0,5

+ 1,0

9

100

100

0,8 (емк)

±0,5

±1,0

10

100

/макс

1,0

±0,5

±1,0

11

100

/макс

0,5 (инд)

±0,5

±1,0

12

100

/макс

0,8 (емк)

±0,5

±1,0

Таблица 4 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 1 и 2 при измерении реактивной энергии

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемого значения основной относительной погрешности при измерении реактивной энергии, %, счетчиков класса точности

напряжение, % от номинального

Сила тока, % от базового

sin ср

1

2

1

100

5

1,0

±1,5

±2,5

2

100

10

1,0

±1,0

±2,0

3

100

10

0,5(инд)

±1,5

±2,5

4

100

10

0,5(емк)

±1,0

±2,0

5

100

20

0,5(инд)

±1,5

±2,5

6

100

20

0,5(емк)

±1,0

±2,0

7

100

100

1,0

± 1,0

±2,0

8

100

100

0,5(инд)

±1,5

±2,5

9

100

100

0,5(емк)

±1,0

±2,0

10

100

/макс

1,0

± 1,0

±2,0

11

100

/макс

0,5(инд)

±1,0

±2,0

12

100

/макс

0,5(емк)

± 1,0

±2,0

  • 8.7 Определение основной относительной погрешности при измерении напряжения

Основную относительную погрешность при измерении напряжения для счетчиков исполнения «U» определяют при номинальном (базовом) значении силы тока и при значениях напряжения, равных: 0,75Uhom; Uhom и 1,15 Uhom.

Основную относительную погрешность при измерении напряжения би, %, вычисляют по формуле

6и = ис ~ио-\QQ,                                 (5)

“о

где Uc - значение напряжения, измеренное счетчиком, В;

Uo - значение напряжения, измеренное поверочной установкой, В.

Результаты поверки считают положительными, если погрешность при измерении напряжения не превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.8 Определение основной относительной погрешности при измерении тока

Основную относительную погрешность при измерении силы тока для счетчиков исполнения «U» определяют при номинальном значении напряжения в точках, соответствующих 5 % от базового значения силы тока, базовом значении силы тока и при максимальном значении силы тока Imax.

Основную относительную погрешность при измерении силы тока J/, вычисляют по

формуле

j/=/t-/o ,100

/о

где 1с - значение силы тока, измеренное счетчиком, А;

1о - значение силы тока, измеренное поверочной установкой, А.

Результат считают положительным, если погрешность при измерении силы тока не превышает ±2,0 %.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение абсолютной погрешности при измерении частоты сети

Абсолютную погрешность при измерении частоты сети для счетчиков исполнения «U» определяют при номинальном напряжении и частоте сети 50 Гц.

Абсолютную погрешность при измерении частоты сети <5>, Гц, вычисляют по формуле

<5> =/сч-/э <0,1 Гц,                                      (7)

где fen - значение частоты, измеренное счетчиком, Гц;

f3 - значение частоты, измеренное поверочной установкой, Гц.

Результат считают положительным, если погрешность при измерении частоты не превышает ±0,1 Гц.

При проведении поверки на автоматизированных установках поверка выполняется автоматически.

  • 8.9 Определение суточного хода часов проводят при номинальном напряжении

  • 8.9.1 Собрать схему, приведенную на рисунке 1. Для счетчиков, не имеющих электрического испытательного выхода, подключение производят при помощи фотоголовки к одному из светодиодов.

N1, N2 - номера контактов разъема испытательного выхода в соответствии с ру ководством по эксплуатации на соответствующее исполнение счетчика;

Ч - частотомер электронно-счетный 43-84;

БП - блок питания БП5-47;

R-4,7 кОм ±20%.

Рисунок 1 - Схема соединения для проверки точности хода часов

  • 8.9.2 Установить на блоке питания напряжение от 5 до 24 В.

  • 8.9.3 Установить частотомер в режим измерения периода с разрешением 0,1 мкс.

  • 8.9.4 При помощи ПО считать со счетчика значение суточной поправки хода часов Тк.

  • 8.9.5 При помощи ПО перевести испытательные выходные устройства счетчика в режим проверки суточного хода часов и зафиксировать показания периода частотомера Ти.

  • 8.9.6 Рассчитать погрешность хода часов А Т, с/сут, с учетом суточной поправки хода часов Тк, с/сут, установленной в счетчике, по формуле

106 -Ти

---т—86400 + Тк

106

где Ти - период следования импульсов, измеренный частотомером, мкс.

Результат поверки считают положительным, если погрешность хода часов Д Т находится в пределах ±1,0 с/сут.

Определение суточного хода часов на автоматизированных установках выполняется автоматически средствами установки.

9 Оформление результатов поверки
  • 9.1 Результаты поверки вносят в протокол, форма которого приведена в приложении А.

  • 9.2 Положительные результаты первичной поверки оформляют записью в соответствующем разделе формуляра, заверенной оттиском поверительного клейма.

Счетчик пломбируют оттиском поверительного клейма на определенных для этого местах.

  • 9.3 Положительные результаты периодической поверки счетчиков оформляют записью в соответствующем разделе формуляра (при его наличии) и по желанию заказчика выдается свидетельство о поверке установленной формы, Приложение Г ТКП 8.003 и пломбируют счетчик с оттиском поверительного клейма установленной формы на определенных для этого местах.

  • 9.4 При проведении поверки на автоматизированной установке с выводом результатов измерений на печать решение о признании пригодности счетчика принимают на основании распечатки результатов измерений, выданной установкой.

  • 9.5 При отрицательных результатах поверки оформляют заключение о непригодности установленной формы, Приложение Д ТКП 8.003, с указанием причин. Клеймо и свидетельство о предыдущей поверке гасят. Счетчик к применению не допускают.

s ■rf.

е

Отдг.ч научно-

технической

информации

и нормативной

i»>kvmvh тлцнн

£

^Z

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

наименование организации проводящей поверку

ПРОТОКОЛ №_________

поверки CE208BY_________________________________

наименование средства измерений

ТИП_______________________№________________

принадлежащего_________________________________________________________

наименование организации

Изготовитель

наименование изготовителя

Дата проведения поверки:__________________________________

С ... по...

Поверка проводится по______________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица 1

Наименование средства измерений, тип

Заводской номер

Условия проведения поверки:

  • - температура окружающего воздуха______°C;

  • - относительная влажность воздуха________%;

  • - атмосферное давление______кПа.

Результаты поверки

  • 1 Внешний осмотр_________________________________________________________________

  • 2 Проверка электрической прочности изоляции __________________________________________

  • 3 Опробование ____________________________________________________________________

  • 4 Определение метрологических характеристик

4.1 Проверка чувствительности___________________________________________________________

Напряжение, В

Частота, Гц

абсолютная погрешность измерения

4.6 Определение суточного хода часов Заключение

сдвеннь^

HVU I lluvuiin-

тгхпичсп.ои

информации

и нормативной

док\мснтац11п

4.2 Проверка отсутствия самохода______________________________________________________

4.3 Определение основной относительной погрешности при измерении энергии

Напряжение, В

Сила тока, А

cos q> ( sin ф)

основная относительная погрешность измерения

4.4 Определение основной относительной погрешности при измерении напряжения

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

4.5 Определение основной относительной погрешности при измерении тока

Напряжение, В

Сила тока, А

COS ф

основная относительная погрешность измерения

4.5 Определение абсолютной погрешности при измерении частоты сети

соответствует/не соответствует

Свидетельство (заключение о непригодности) №_____

Поверку провел__

ПРИЛОЖЕНИЕ Б

(обязательное)

Места установки пломб и нанесения знака поверки

Рисунок Б.1 - Счетчик CE208BY в корпусе S7

Рисунок Б.2 - Счетчик CE208BY в корпусе S52

Рисунок Б.З - Счетчик CE208BY в корпусах S51, S53

Место нанесения знака поверки в виде клейма-наклейки

Пломба ОТК изготовителя

Рисунок Б.4 - Счетчик CE208BY в корпусе S8

Пломба для нанесения оттиска знака поверки

хвеннь/^

7 0/

(Угдс.Ч tiavnid-

'г/

\.х'

1 -а

•S |

информации

TS \

\

и нормативной

ПРИЛОЖЕНИЕ В (обязательное) Схемы подключения счетчиков

ПУ - поверочная установка

Рисунок В.1 - Схема подключения счетчика для поверки первого измерительного элемента (в цепи фазы)

ПУ - поверочная установка

Рисунок В.2 — Схема подключения счетчика для поверки второго измерительного элемента (в цепи нейтрали)

Номера листов, страниц

Всего листов

(стра-ниц) в докум.

докум.

Входящий № сопро-во-дитель-но-го докум. и дата

Подл.

Дата

Изм.

Из-

ме-

нен-

ных

за-ме-нен-

ных

новых

аннулированных

1

2-16

17, 18

18

Изе. 1

18.04.15

2

2-18

18

Изе. 2

27.07.18

3

2-16

17, 18

16

Изе. 3

05.03.20

4

6, 14

16

Изе. 4

28.10.20

S

2-&

<7

1?

U^. s

<°3.12.ZO

"•'""ЧСекои '"'Ф'Ч’Маишг ■Финном ■Нтш1ц>|

СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор Республиканского унитарного предприятия «Белорусский

метрологии»

Гуревич

1 г.

Директор

ООО «Фанипольский завод измери

II

иборов «Энергомера»

А.Н. Кабаков

2021 г.

ft

1

Энергомера- оу

у»«с«*,*

ИЗВЕЩЕНИЕ об изменении № 6

МРБ МП.2341-2013

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ CE208BY

Методика поверки

РАЗРАБОТЧИК

Начальник технического отдела ООО «Фанипольский завод измерительных приборов «Энергомера»

А.Е. Давидович.

«z            2021 г.

2021

ООО ФЗИП «Энергомера»

Извещение

Обозначение

№6

МРБ МП. 2341-2013

Дата выпуска

Срок изм.

ПИ

Срок ПИ

Лист

Листов

2

2

Причина

По результатам ГКИ, изменение ТИПА

Код

Указание о заделе

Указание о внедрении

Применяемость

Счетчики электрической энергии однофазные многофункциональные CE208BY

Разослать

Приложение

на 1 листе

Изм.

Содержание изменения

6

Лист 15 заменить

$

Р‘

Составил

Давидович

^5

Н. контр

Гардей

■га

Изменение внес

у/ Научно* \у х »/ исследивательскиГв (отдел законодатели к»»ц-итеоретическом , Г", метрологии. ■такымчегкич ,/^

ПРИЛОЖЕНИЕ Б

(обязательное)

Места установки пломб и нанесения знака поверки

Пломба ОТК изготовителя

Пломба для нанесения оттиска знака поверки

Рисунок Б. 1 - Счетчик CE208BY в корпусе S7

ь—<

— 1

\ *

П4

Место нанесения знака поверки в виде клейма* наклейки

Рисунок Б.2 - Счетчик CE208BY в корпусе S52

Рисунок Б.З - Счетчик CE208BY в корпусах S51, S53

Рисунок Б.4 - Счетчик CE208BY в корпусе S8

6 Зам

Место нанесения знака поверки в виде клейма-наклейки

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
