Методика поверки «ГСИ. Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR» (РТ-МП-3476-443-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального

Москва»

Морин 2016 г.

Государственная система обеспечения единства измерений Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR Методика поверки

РТ-МП-3476-443-2016 г. Москва 2016

лист № 2 Всего листов 6 Настоящая методика поверки распространяется на вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR, изготовленные Televac a Division of the Fredericks Company, США и устанавливает порядок проведения их первичной и периодической поверок (далее по тексту - вакуумметры).

Интервал между поверками 12 месяцев.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Примечания:

• 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

• 2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

К проведению поверки допускаются лица, прошедшие обучение по специализации «Поверка средств измерений давления и вакуумных измерений», ознакомленные с руководством по эксплуатации вакуумметров и прошедшие инструктаж по технике безопасности.

Перед поверкой проводится проверка соблюдения условий поверки и выполнения требо-

лист № 3 Всего листов 6 ваний безопасности, установленных в эксплуатационной документации на средства измерения и вспомогательную аппаратуру.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 10) °C;

• - относительная влажность от 30 до 80 %;

• - напряжение питания должно быть не более от 22 до 26 В.

Должны отсутствовать внешние электрические и магнитные поля, влияющие на работу вакуумметров.

• 6.1 Для проведения поверки представляют следующую документацию:

• - руководство по эксплуатации вакуумметров;

• - свидетельство о предыдущей поверке вакуумметров (при периодической и внеочередной поверке).

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При внешнем осмотре должно быть установлено:

• - отсутствие механических повреждений на корпусе и дисплее вакуумметра, влияющих на его эксплуатационные свойства;

• - наличие на корпусе вакуумметра наименования компании изготовителя и заводского номера

• 7.1.2 Вакуумметры, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

После включения вакуумметра проверяются идентификационные данные программного обеспечения (идентификационное наименование программного обеспечения и номер версии (идент. номер) программного обеспечения)

Таблица 3

Если идентификационные данные (наименование программного обеспечения и номер версии) не совпадают с данными указанными в описание типа и технической документации

дальнейшую поверку не проводят.

Присоединить поверяемый вакуумметр к установке вакуумметрической эталонной, обеспечивающей получение остаточного давления 1,33-10'⁹ Па и регулирование давлений в пределах диапазона измерений поверяемого вакуумметра. Поверку вакуумметра, в диапазоне измерений давления свыше 110’² Па, допускается производить в статическом режиме, т.е. без откачки камеры в момент установления измеряемого давления. В остальных случаях испытания следует выполнять в динамическом режиме, т.е. при непрерывной откачке камеры. Положение вакуумметра в пространстве должно учитывать указания, имеющиеся в руководстве по эксплуатации на него.

Подсоединить к поверяемому вакуумметру источник питания постоянного тока и мультиметр цифровой.

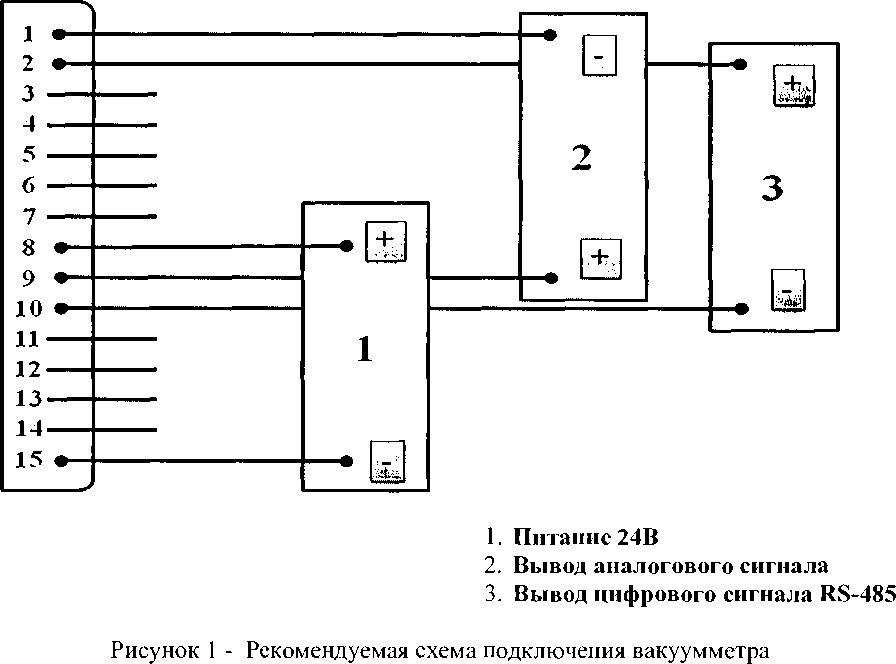

Схема включения вакуумметра для измерения выходного сигнала при проведении испытаний приведена на рисунке 1.

Относительную погрешность вакуумметров MP7ER и MP7FR определяют по аналоговому выходному сигналу.

С помощью натекателя осуществляют подачу газа в измерительную камеру. В диапазоне давлений поверяемого вакуумметра дискретно устанавливают поверочные точки, располагая их в порядке возрастания давления с интенсивностью не менее трёх точек в пределах каждой декады давлений диапазона измерения. Поверку вакуумметров, по желанию заказчика, допускается производить как во всем диапазоне измерений, так и в сокращённом диапазоне измерений. После установления в каждой поверочной точке постоянства давления, фиксируемого по неизменности показаний эталона в течение 30 секунд, с отклонением 0,3 относительной погрешности, одновременно снимаются показания с эталонного СИ, мультиметра цифрового и поверяемого СИ.

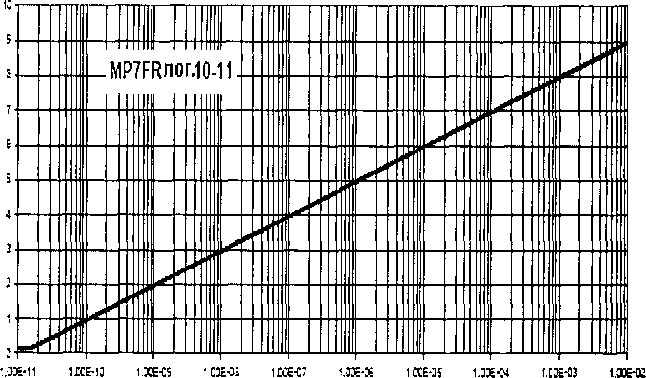

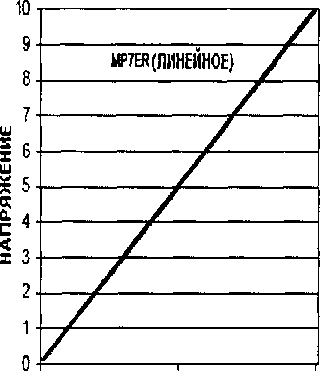

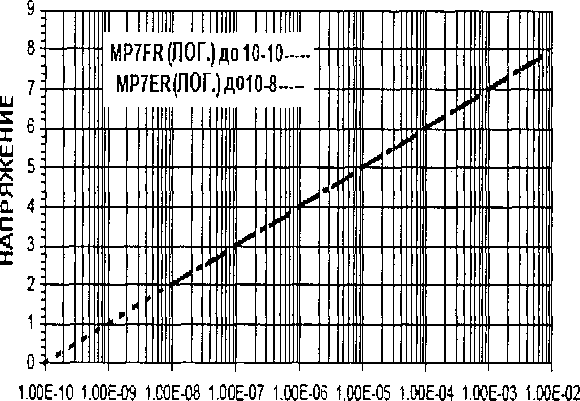

Значение напряжения аналогового выходного сигнала для вакуумметров MP7ER и MP7FR берётся из графика, изображённого на рисунке 2.

1.00Е-07           5.00Е-04           1.00Е-03

ДАВЛЕНИЕ (ТОРР)

Рисунок 2

График функций аналогового выхода вакуумметра MP7ER (низ) и MP7FR (вверх)

Относительную погрешность по аналоговому выходному сигналу вычисляют по форму

ле -

V -V

V

где: 3 - относительная погрешность вакуумметра, %;

V_U3M - показания аналогового выходного сигнала вакуумметра, В;

К-значение напряжения, соответствующее задаваемому эталоном абсолютному давлению, В.

Значение относительной погрешности вакуумметра не должно превышать значения допускаемой погрешности, приведённой в описании типа.

• 8.1 Результаты поверки заносят в протокол поверки произвольной формы.

• 8.2 При положительных результатах поверки на вакуумметр выписывают свидетельство

лист № 6 Всего листов 6 о поверке в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815. На свидетельство о поверке наносится знак поверки в виде оттиска поверительного клейма.

• 8.3 При отрицательных результатах поверки на вакуумметр выдают извещение о непригодности в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815.

Главный специалист по метрологии лаборатории № 443 ФБУ "Ростест-Москва"

И.о. начальника лаборатории № 443

ФБУ "Ростест-Москва"
