Методика поверки «Система автоматизированная информационно-измерительная учёта энергоресурсов филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция»» (МП НВЦП.410.13.013.2 )

УТВЕРЖДАЮ

Зам. директора по метрологии и качеству

Система автоматизированная информационно-измерительная учёта энергоресурсов филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция»

Методика поверки

НВЦП.410.13.013.2 МП

Л'.Ь 65366' {6

Настоящая методика поверки (МП) распространяется на Систему автоматизированная информационно-измерительная учёта энергоресурсов филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция» (далее - АИИС УЭ), предназначенную для измерений тепловой энергии, объема, массы, температуры и давления теплоносителя, объема и давления холодной питьевой воды.

АИИС УЭ подлежит:

• - первичной поверке при выпуске из производства, а также после ремонта;

• - периодической поверке в процессе эксплуатации.

Допускается в процессе поверки не проверять измерительные каналы выведенные из системы учета

Интервал между поверками - 4 года.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.1 Поверка АИИС УЭ проводятся без отключения технологического оборудования и при существующей схеме потребления энергоресурсов.

• 3.2 При поверке должны быть соблюдены требования безопасности по ГОСТ 12.3.019-80.

При внешнем осмотре должно быть установлено:

• - наличие эксплуатационной документации АИИС УЭ;

• - соответствие комплектности АИИС УЭ комплектности указанной в описании типа;

• - наличие пломб на всех средствах измерений, входящих в состав АИИС УЭ, а также пломб на корпусе/шкафе сервера;

• - отсутствие механических повреждений, препятствующих дальнейшему применению всех средств измерений, входящих в состав АИИС УЭ.

• 4.2.1 Проверку идентификационных признаков специализированного программного обеспечения проводить для каждого из серверов верхнего уровня АИИС УЭ.

• 4.2.2 По согласованию с системным администратором АИИС УЭ получить доступ к каталогу сервера, в котором расположена контролирующая утилита Echeck (исполняемый файл echeck.exe) и список контролируемых файлов (list.exe). Права доступа должны позволять запустить утилиту Echeck на выполнение и наблюдать результаты работы в графическом окне (рисунок 1).

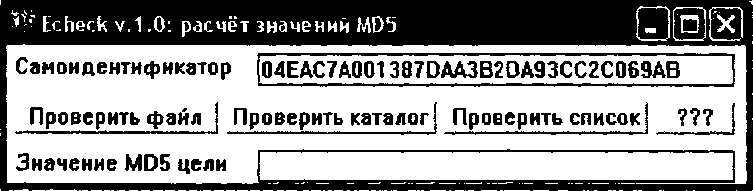

  Рисунок 1 - окно утилиты Echeck после запуска

• 4.2.3 Сличить самоидентификатор утилиты Echeck с указанным на рисунке. Если идентификаторы не совпадают, приостановить поверку и принять меры для получения подлинного экземпляра утилиты.

• 4.2.4 В окне программы Echeck нажать кнопку «Проверить список», в открывшемся диалоговом окне выбора файла выбрать файл с именем list.txt, расположенный в том же каталоге, что и контролирующая утилита и нажать кнопку «Открыть» (рисунок 2).

  echeck, exe

  Папка: | echeck



* ' Echeck v.1.0: расчёт значений MD5

Г

Открыть

Недавние документы

Рабочий стол

Мои документы

Мой компьютер

.J

Рисунок 2 - диалог выбора файла списка утилиты Echeck

• 4.2.5 Сличить значение хэш-функции MD5 специализированного программного обеспечения «SEDMAX», выведенное в поле «Значение MD5 цели» окна программы Echeck (рисунок 3) с соответствующим значением, указанным в качестве идентификационного признака специализированного программного обеспечения в паспорте АИИС УЭ.



Echeck v.1.0: расчёт значений MD5

Самоидентификатор |04ЕАС7А001387DAA3B2DA93CC2C069AB Проверить файл | Проверить ката лог | Проверить список] ??? | Значение MD5 цели |662C6C5CA7942B5EAA02AODA880A4A85

Рисунок 3 - окно утилиты Echeck с результатами идентификации

Результаты проверки считаются удовлетворительными, если значение хэш-функции MD5 специализированного программного обеспечения «SEDMAX», выведенное в поле «Значение MD5 цели» окна программы Echeck, совпадает с соответствующим значением, указанным в качестве идентификационного признака специализированного программного обеспечения в паспорте АИИС УЭ.

• 4.3.1 При опробовании производится проверка функции сбора результатов измерений с каждого из узлов учета. Проверка осуществляется следующим образом:

  • 4.3.1.1 Проверить соответствие текущих значений расходов и температур прямой и обратной сетевой воды узлов учета тепловой энергии, отображаемых на тепловычислителе и в окне «Экраны» программного обеспечения «SEDMAX». Для чего:

• •  выполнить опрос текущих значений с сервера узла учета тепловой энергии;

• •  во время проведения опроса зафиксировать текущие значения по показаниям тепловычислителя.

• 4.3.1.2 Проверить соответствие текущих значений расходов воды узлов учета холодной воды, отображаемых на блоке ИВК-102 и в окне «Экраны» программного обеспечения «SEDMAX». Для чего:

• •  выполнить опрос текущих значений с сервера узла учета холодной воды;

• •  во время проведения опроса зафиксировать текущие значения по показаниям блока ИВК-102.

• 4.3.1.3 Из архива тепловычислителя выбрать один из результатов измерений за час:

• •  приращения количества воды в единицах массы М, т (численно равного значению среднечасового массового расхода Gm, т/ч);

• •  приращения тепловой энергии Q, ГДж, прошедшей через узел учета тепловой энергии (численно равного значению среднечасовой тепловой мощности W, ГДж/ч).

• 4.3.1.4 Из архива блока ИВК-102 выбрать приращения количества воды в единицах объема V, мЗ/ч (численно равного значению среднечасового объемного расхода G, мЗ/ч) за час.

• 4.3.1.5 Зафиксировать результат измерений и время его занесения в архив.

• 4.3.1.6 На сервере сформировать отчет с архивными результатами измерений за предыдущие сутки. В отчете найти время занесения в архив выбранного в тепловычислителе или блока ИВК-102 результата измерений. Сравнить результат измерений, считанный с тепловычислителя или блока ИВК-102, с результатом измерений, содержащемся в отчете с сервера.

• 4.3.2 Результаты проверки считаются удовлетворительными, если:

• •  текущие значения расходов и температур прямой и обратной сетевой воды узлов учета тепловой энергии, отображаемых на тепловычислителе и в окне «Экраны» программного обеспечения «SEDMAX» совпадают.

• •  текущие значения расходов воды узлов учета холодной воды, отображаемых на блоке ИВК-102 и в окне «Экраны» программного обеспечения «SEDMAX» совпадают.

• •  результат измерений, считанный с тепловычислителя или блока ИВК-102 и результат измерений, содержащийся в отчете с сервера, совпадают.

• 4.4.1 Проверку метрологических характеристик АИИС УЭ проводят путем анализа результатов поверки составных частей.

• 4.4.2 Проверяют наличие действующих результатов поверки (записей в паспортах с нанесением знака поверки или свидетельств о поверке) на все измерительные компоненты, входящие в состав АИИС УЭ.

• 4.4.3 Результаты проверки считаются удовлетворительными, если на все измерительные компоненты, входящие в состав АИИС УЭ, имеются действующие результаты поверки.

• 4.5.1 Проверить наличие в архиве часовых данных за последние трое суток по всем узлам учета.

• 4.5.2 Проверить наличие запрограммированных расписаний опроса узлов учета и их соответствие расписанию, предусмотренному в проекте.

• 4.5.3 Составить отчет с часовыми данными по всем узлам учета за предыдущие сутки и вывести его на печать.

• 4.5.4 Проверить соответствие названия узла учета и заводского номера тепловычислителя или блока ИВК-102 записанное в базе данных или в составленном отчете и этих же сведений, указанных в протоколе визуального осмотра узла учета.

• 4.5.5 Результаты проверки считаются удовлетворительными, если:

• •  в архиве присутствуют часовые данные за последние трое суток по всем узлам учета;

• •  расписание опроса узлов учета соответствует расписанию, предусмотренному в проекте;

• •  получены распечатки отчетов за предыдущие сутки.

• 5.1 Положительные результаты поверки оформляются путем выдачи свидетельства о поверке. На обратной стороне свидетельства о поверке или в приложении к свидетельству о поверке приводятся:

  • 5.1.1 Перечень узлов учета тепловой энергии и узлов учета холодной питьевой воды.

  • 5.1.2 Перечень измерительных компонентов, входящих в состав АИИС УЭ, с указанием заводских номеров.

  • 5.1.3 Указание о том, что свидетельство о поверке АИИС УЭ считается действующим при наличии действующих результатов поверки на все измерительные компоненты, входящие в состав АИИС УЭ и поверяемые отдельно.

• 5.2 Отрицательные результаты поверки оформляются путем выдачи извещения о непригодности.

Приложение А (обязательное)

Текст файла списка list.txt для проверки идентификационных признаков специализированного программного обеспечения «SEDMAX»

echeck, ехе

list.txt

С: \sed\main \sedcalc \SedcalcService. ехе

С: \sed\main \sedcalc \sed_calc_metrology. dll

С: \sed\main \sedcron \SedCronService. ехе

С: \sed\main\sedras\SedrasService. ехе

С: \sed\main\sedsnmp\SedsnmpService. ехе

С: \sed\main\ sedmbtcp\SedMBTCPService.ехе

С: \sed\main \sedthermo \SedThermoService. ехе

С: \sed\main \sedthermo \sed_thermo_metrology. dll

С: \sed\main\sedtracer\SedtracerService. ехе

C:\sed\main\sedtracer\sed_tracer_metrology.dll

C:\nginx\public_html\index.php
