Методика поверки «СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ ECSS-10» (МП 6683-001 -33433783-2015)

СОГЛАСОВАНО

Директор

ООО «Предприятие «Эятекс»,

ЁиЗшшШЭВ

дниис

В.П. Лупаиии

2015 г.

МП 6683-001-33433783-2015

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности СИДС ECSS-10 (далее - СИДС) производства ООО «Предприятие «Элтекс», г. Новосибирск.

СИДС входит в состав комплекса оборудования семейств ECSS-10, версия ПО - V3, имеющего модификации и реализующего функции городской автоматической телефонной станции (АТС), комбинированной АТС, сельской АТС, междугородной АТС, учрежденческо-производственной АТС, международного центра коммутации.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Госстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1.

2 Средства поверки

При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

Таблица 2

4 Требования безопасности

• 1.1 Корпус ПК должен быть заземлен.

• 1.2 Рабочее место должно иметь соответствующее освещение.

• 1.3 При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном питании Призма и ПК.

5 Условия поверки

• 5.1 При проведении поверки должны соблюдаться следующие условия:

  25 ± 10;

  45 - 80;

  84,0- 105,7 (630-800).

• - температура окружающей среды, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт.ст.)

6 Подготовка проведению поверки

• 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы;

  V3);

проверить версию программного обеспечения ECSS-1O (она должна быть не ниже

Проверить срок действия свидетельства о поверке прибора Призма;

разместить на рабочем столе персональный компьютер (ПК), прибор Призма и принтер;

• - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

• - собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма, оператор должен обеспечить переадресацию вызовов на телефонные номера абонентов «АО»;

• - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• - откорректировать часы ПК прибора Призма по часам поверяемого оборудования.



  опратора

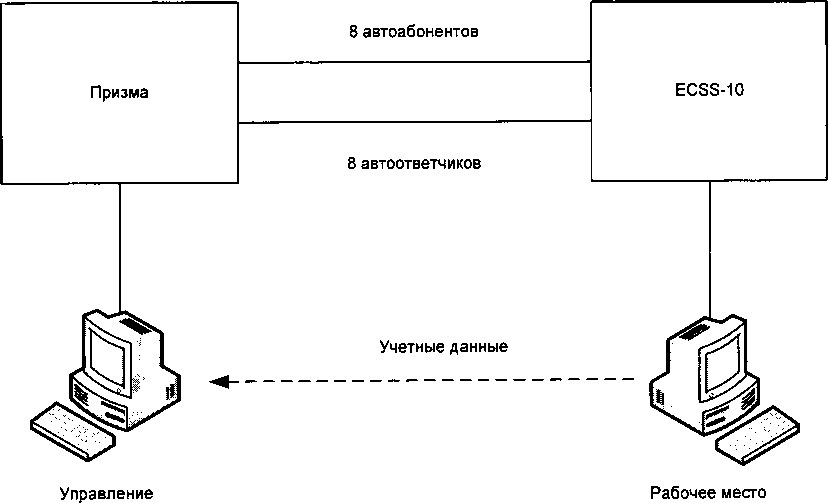

  Рисунок 1- Схема поверки

  прибором Призма (PC)

• 7 Проведение поверки

7.1 Опробование

• 7.1.1 Опробование производят по схеме в соответствии с рисунком 1: - включить питание ПК и прибора Призма;

• - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

• - после окончания инсталляции на жестком диске ПК будет создан каталог PRIZMA с программами для управления работой прибора Призма;

• - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4аЗ.060.045 программное изделие Призма). После загрузки программы на экране монитора ПК открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

• 7.1.2 Выполнить подготовительные операции.

  • 7.1.2.1 Создать конфигурацию:

• - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

• - в диалоговом боксе Имя файла введите тип поверяемого оборудования (например, ECSS10) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - ECSSlO.pri;

• 7.1.2.2 Создать настройку поверки:

• - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

• - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора. Собственные номера. Набираемые номера;

• - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести тип поверяемого оборудования (например, ECSS10), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию;

• - неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

• - в окне Вид набора установить частотный вид набора номера для всех комплектов;

• - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис\Вьщелить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

• - в качестве Абонентов ввести телефонные номера шлюза, к которым подключены комплекты АА Призмы;

-в качестве Ответчиков ввести телефонные номера шлюза, к которым подключены комплекты АО Призмы;

• - в окне Набираемые номера необходимо выделить используемые линейные комплекты, далее повторить номера Ответчиков;

• - открыть вкладку Режим работы\Режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

• - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний. Связь;

• - окно Настройка\Выбор СИДС:

а) Категории - представлены виды коммутационного оборудования:

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов, системы передачи мультимедийных сообщений;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации.

• - выбрав вид коммутационного оборудования - ЭАТС, необходимо активизировать «-ь», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - вьщелить (двойное нажатие левой кнопки мыши) нужный тип конвертора СИДС-ECSSIO

• - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

• - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты испытаний (поверки) СИДС (например, дата поверки - 250315.txt);

а) Коррекция времени - необходимо откорректировать машинное время ПК по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное о, 10 промилле;

• - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо вьщелить этап 1, проверить, что данные соответствуют этапу 1 таблицы 1 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• - закрыть окно, сохранив произведённые настройки;

• - вкладка Связь используется при обработке результатов поверки.

Установить связи ПК с прибором Призма:

• - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки ECSSlO.pri;

• - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой ECSSlO.gn, происходит автоматическая связь ПК с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

• - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

• 7.1.3 Запуск программы опробования:

-после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

• - процедуру опробования Призма выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

• - по завершении в окне программы появляется сообщение Работа завершена.

• 7.1.4 Процедура снятия учетной информации с поверяемого оборудования:

-после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

• - в приложении В приведено описание формата файла учета тарифной информации;

• 7.1.5 Копирование результатов опробования при помощи USB - накопителя:

• - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск ПК в каталог Prizma\Statistics\HMH конфигурации\дата испытаний;

• - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора ECSSlO.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*)* - буква, которой обозначен USB - накопитель в структуре каталогов;

-в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

• - откроется окно с запросом - куда копировать, необходимо выбрать каталог DX500 далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

-в результате данных действий станционный файл будет скопирован в каталог Priznia\Statistics\HMH конфигурации\дата испытаний и готов к статистической обработке.

• 7.1.6 Обработка результатов опробования (проверка работы конвертора);

• - выбрать в главном меню пункт Испытания\Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

• - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

• - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты. Итоговые результаты. Показания СИДС, Отказы СИДС, Доверительные интервалы;

• - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б) при неуспешном результате процедура поверки прекращается до устранения неисправности.

7.2 Определение метрологических характеристик

• 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

• 7.2.2 Для СИДС нормируются следующие MX:

• - пределы допускаемой абсолютной погрешности определения длительности телефонного соединения ± 1 с;

• - вероятность неправильного тарифицирования телефонного соединения должна быть не более 0,0001.

• 7.2.3 В процессе поверки для СИДС определяются:

• - систематическая составляющая погрешности;

• - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

• - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности;

• 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

• 7.2.5 Выполнить процедуру настройки поверки:

• - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3, Применить;

• - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

• 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонньк соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в таблице 3.

Таблица 3

*В случае невозможности установления длительности соединения, равной 3600 с, по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи,

8 Обработка результатов измерений

• 8.1 Обработка результатов измерений по п. 7.1 и определение MX производится полностью автоматически в ПК по соответствующей программе.

• 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превьппает предельного значения, и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика,

• 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превьппает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента иди автоответчика.

• 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки

• 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

• 9.2 Если СИДС по результата,м поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы и ее эксплуатация запрещается,

• 9.3 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таб.лиц приведены в приложении Б.

Ведущий научный сотрудник ФГУП ЦНИИС

ПРИЛОЖЕНИЕ А

(справочное) Формирователь телефонных соединений Призма

(общие сведения)

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с предназначенный для генерации потока контрольных телефонных соединений с калиброванной ; длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PR1ZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый ПК: процессор не ниже Pentium 2; емкость ОЗУ не менее 128 Мбайт; емкость НДД не менее 10 Гбайт;

CD ROM;

наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям, по Ehemet (протокол SIP), по радио тракту СПС GSM, UMTS.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

в интервале длительностей (1-3600) с, ± 0,25 с;

в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

Математическая модель процесса испытаний

1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

(1)

- длительность телефонного соединения;

А’ h - время начала и окончания телефонного соединения, соответственно.

t\ и t2 являются равномерно распределенными случайными величинами и, следовательно, их разность имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов л„р определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность . Аналогичный показатель выдает СИДС -

Он является случайной величиной.

Вычисляется погрешность в определении £:

которая является случайной величиной.

Определяется систематическая составляющая погрешности

С = Е(Д-^), где Е(А£)- математическое ожидание случайной величины Д.

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины Д £ :

/ = 1 / = 1

jUi==

/ = 1                    Z = 1

(7)

Выборочная дисперсия для С, как следует из (5) равна:

(8)

а значит выборочное СКО для С равно:

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

— л л

Поскольку случайные величины С,   , Sна основании центральной предельной теоремы

теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

Qiax/mm “ С ± 1,965-                                (Ю)

Несмещенная оценка для О5|, (выборочная дисперсия находится по формуле:

~      ~ (N-1)2 А2 +

. ^^N-3   ,        1   ,

Тогда 95%-ный доверительный интервал для стс (СКО для С) задается формулой:

(12)

Интервал, в котором находится значение суммарной погрешности Л-f задается формулой:

Д^шах/пйп = шах / min Д^|

i                                                     i

где      суммарная погрешность i-ro телефонного соединения.

• 3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении означает выполнение неравенства:

|А-^| >                                                                    (14)

где Aq - предельно допустимая величина погрешности для , которая задается в ОТТ на СИДС.

• 4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении , т.е. вероятность выполнения неравенства (14), Р() - предельно допустимая величина р (принимается р^, = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0.95) установлении одного из неравенств:

Р<Ро,

или

Р>Ро-                                                                    (16)

Выполнение (15) соответствует успешному, (16) - соответственно, неуспешному исходу испытаний.

5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях,

п - количество отказов ИИК,

Ь = Ф \ос) - функция, обратная к стандартной нормальной функции распределения: г?

1 “г 2 ф(й) = .— е du,

5jj(a) - корень уравнения:

1=0 которое решается методом Ньютона,

при 3<п<15,

При 0<П<15,

п-ь — -ьКп + — при п>16,

<    2 У 4

[х], ]х[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х.

= 1п20 = 3,

откуда из (20) и (21) находим, взяв р^ = 0,01, что

Nb(0) = —= 300

Ро

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (15), (16) эквивалентно проверке неравенств:

NH(n) < N < Мв(п)                                                  (24)

Пока (24) выполняется, испытания продолжается и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний, верхняя рв 0,95 - достоверные границы для вероятности отказа р определяются по

р =— р

Н № 1

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

ПРИЛОЖЕНИЕ Б (справочное)

I                           Таблицы результатов поверки

Таблица Б. 1- Основные результаты поверки

Таблица Б.2 -

Таблица Б.З - Показания

в

ПРИЛОЖЕНИЕ В

(справочное) Описание формата файла тарифной информации

Файл подробного учета создается сервисным приложением системы АТС ECSS-10, и должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора «Призма».

Файл подробного учета содержит информацию в виде текстовьк строк, в формате CSV. Первая строка файла является заголовком, который содержит имена полей данного файла. Для каждого соединения в учетном файле формируется одна запись. Каждой записи в учетном файле соответствует одна строка. Каждая строка заканчивается символами перевода строки, перевода каретки. Файл не содержит заключительных записей.

Поля информации упорядочены по колонкам и разделены символами «точка с запятой». В рамках значения поля символ «точка с запятой» встречаться не может. Поля в строке идут в порядке, указанном в заголовке файла подробного учета. ПО прибора «Призма-8» импортирует четыре поля из каждой строки, файла учета.

Поля имеют переменную длину, но располагаются в определенном порядке среди прочих информационных полей:

Номер вызывающего абонента содержится в третьем поле записи;

Номер вызываемого абонента содержится в четвертом поле;

Время начала разговора содержится во втором поле, записывается в формате ГГГГ:ММ:ДД чч:мм:сс (год записывается 4 символами, месяц, день, час, минута, секунда — двумя символами);

Длительность содержится в седьмом поле.

Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительньк полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи: Вызывающий абонент 6301 произвел соединение с номером 6303 в 09:09:12 длительностью 16 секунд.

Представление записи в учетном файле:

Са11:2015.04.08 09:09:12;6301;6303;;:16;7;16;normal:l:::227;l;0;;:;4211438772502498;;;;;;;

Жирным шрифтом выделены поля, используемые «Призмой».

Лист регистрации изменений

Номера листов (страниц)

Всего

Номер

Входящий

Подпись

новых

измененных

заме-ненны

аннулированных

документа

листов (страниц) в документе

номер сопроводительного документа
