Методика поверки «ПРИБОРЫ ПОКАЗЫВАЮЩИЕ СКОРОСТИ КОМБИНАЦИИ ПРИБОРОВ 343.3801 И ЕЕ МОДИФИКАЦИЙ 345.3801,4403.3801» (Код не указан!)

УТВЕРЖДАЮ

Закс, р^ховрдшеля ГЦИ СИ ^^ХЙЙМ;,и^. Д.И. Менделеева»

Ч'лГ*’

[••: В.С. Александров

2002г.

<)

ПРИБОРЫ ПОКАЗЫВАЮЩИЕ СКОРОСТИ

КОМБИНАЦИИ ПРИБОРОВ 343.3801 И ЕЕ МОДИФИКАЦИЙ

345.3801, 4403.3801

2002 г.

РАЗРАБОТАНА: ООО "Завод " АВТОПРИБОР"

ИСПОЛНИ ГЕЛИ:

А.Л. Каминский (руководитель гемы)

Н.Л. Горбач

• A. А. Васильев

.11.Ф. Смирнова

• B. С. Ефимов

U.K. Кукушкина

УТВЕЖДЕНА: ГЦИ ('И «ВНИИМ им. Д.И. Менделеева»

Настоящая методика поверки распространяется на прибор показывающий скорости комбинаций приборов 343.3801, 345.3801, выпускаемых по ТУ 37.453.126-98, и 4403.3801, выпускаемой по ТУЗ7.453.166-2001, (именуемый в дальнейшем «прибор показывающий») и устанавливает методику их первичной поверки.

11арамстры сигнала на входе прибора показывающего:

• 1 Операции и средства поверки

  • 1.1 Поверка прибора показывающего должна проводиться в составе комбинаций приборов.

  • 1.2 При проведении поверки прибора показывающего должны быть выполнены операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

Примечание: Допускается применять другие средства поверки, внесенные r Гос-реестр, у которых характеристики не хуже указанных в таблице 2. Например, поверочную установку КИ-12652 с датчиком типа 30.3843 ТУ 4228-001-00225331-95

• 2 Требования безопасности

  • 2.1 При проведении поверки приборов показывающих должны быть соблюдены требования безопасности по ГОСТ 12.3.019-80 и ГОСТ 12.2.007.0-75.

При этом должны быть соблюдены «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потреби гелей», утвержденные Госэнергонадзором.

• 3 Условия поверки и подготовка к пей

  • 3.1 При проведении поверки должны быть соблюдены следупощие условия:

• 1) температура окружающего воздуха (20±5) °C;

• 2) относительная влажность воздуха 45 - 80 %;

• 3) атмосферное давление 840 - 1060 гПа;

• 4) плоскость шкалы приборов показывающих должна .располагаться под углом (2011,5) ° к горизонтали для комбинации приборов 343.3801, (20±5) ° к горизонтали для комбинации приборов 345.3801, (1613) ⁰ к вертикали дня комбинации приборов 4403.3801.

• 5) напряжение питания для приборов показывающих должно быть (13.510.5) В,

• 6) определение метрологических характеристик и опробование должны проводиться на стенде согласно блок-схеме по приложению А.

• 3.2 Перед проведением поверки должны быть соблюдены следующие условия:

• 1) поверяемые приборы показывающие должны быть выдержаны при температуре (2015) °C не менее 24 ч, если они находились в других условиях;

• 2) средства поверки должны быть подготовлены к работе в соответствии с нормативной и технической документацией на них.

• 4 Проведение поверки

  • 4.1 Внешний осмотр.

    • 4.1.1 При внешнем осмотре должно быть установлено соответствие приборов показывающих следующим требованиям:

1) отсутствие механических повреждений, затрудняющих снятие показаний или влияющих на их точность (повреждение шкалы, стрелки, стекла и т.д.), а также пыли, грязи и грубых дефектов антикоррозионных покрытий;

• 2) стрелка прибора показывающего должна находиться на начальной отметке шкалы (0 км/ч) без образования просвета.

• 3) Внешний осмотр следует проводить визуально без применения увеличительных приборов с расстояния от 0,6 до 0,9 м.

• 4.2 Опробование

  • 4.2.1 11одать на комбинацию приборов напряжение питания (13,5+0,5) В и (после отработки режима «тесг» для комбинаций приборов 343.3801 и 345.3801) подать с выхода генератора на вход прибора показывающего прямоугольные импульсы положительной полярности амплитудой (13,5±0,5) В, длительностью (1+0,1) мс.

При плавном изменении частоты сигнала с выхода генератора довести стрелку до наибольшего значения диапазона показаний, затем до наименьшего значения, при этом стрелка должна перемещаться плавно без скачков и заеданий и возвращат ься в исходное состояние по 4.1.1.2).

• 4.2.2 Проверку колебаний стрелки проводить на числовых отметках шкалы 40, 80 и 120 км/ч.

При постоянной частоте сигнала на входе прибора показывающего стрелка не должна иметь колебаний, превышающих по всему диапазону измерений ±0,5% от верхнего предела измерений.

4.3 Определение метрологических характеристик

• 4.3.1 Определение основной погрешности.

Основную погрешность прибора показывающего определять при увеличении частоты входного сигнала последовательно на числовых отметках шкалы 40. 80. 120, 180 км/ч. Путем увеличения частоты входного сигнала установить стрелку на проверяемую числовую отметку, по контрольному прибору считывать частоту сигнала на входе поверяемого прибора показывающего. Частота входного сигнала на проверяемых числовых отметках не должна выходить за пределы, указанные в таблице 3, для прибора показывающего комбинаций приборов 343.3801, 345.3801 и таблице 4, для прибора показывающего комбинации приборов 4403.3801, что соответствует пределам допускаемой погрешности прибора показывающего.

Таблица 3

Таблица 4

• 5 Оформление результатов поверки.

  • 5.1 Положительные результаты поверки следует оформлять клеймением на корпусной летали комбинации приборов.

А. Е. Синельников

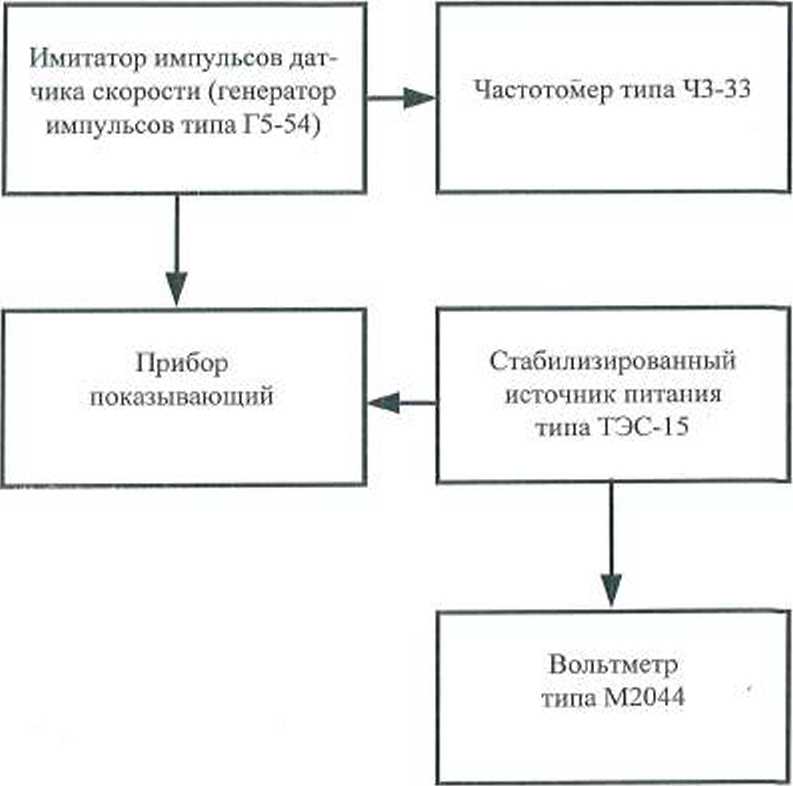

Приложение А

(Обязательное)

Блок-схема стенда

Примечание - Допускается применение другого оборудования, у которого характеристики нс хуже, чем у указанного.
