Методика поверки «ГСИ. Регистраторы аварийных событий "НЕВА-РАС"» (ЭС.150.РАС.01/1 МП)

Федеральное государственное унитарное предприятие

«Всесоюзный научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»

ФГУП

Государственная система обеспечения единства

МЕТОДИКА ПОВЕРКИ

Зам. руководителя лаборатории госэталонов в области

электроэнергетики

ФГУП «ВНИИМ елеева» _А.Ю.

Никитин 2018г.

Санкт-Петербург 2018 г.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПО СИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

Настоящая методика распространяется на регистраторы аварийных событий «НЕВА-РАС» (в дальнейшем - регистраторы), предназначенные для измерений электрических параметров в аварийных, до- и послеаварийных режимах энергообъекта и регистрации дискретных сигналов, соответствующих состоянию выходов устройств релейной защиты и автоматики и положению высоковольтных коммутационных аппаратов в этих режимах и устанавливает методы их первичной и периодической поверок.

Данная методика поверки распространяется на все модификации регистраторов аварийных событий «НЕВА-РАС», как ранее выпущенных, так и вновь выпускаемые.

Интервал между поверками - 3 года.

Допускается проведение поверки отдельных измерительных каналов (отдельных параметров), с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки. Наименование каналов (параметров) и диапазоны величин указываются па обратной стороне свидетельства о поверке и (или) в формуляре.

При проведении поверки должны быть выполнены операции, указанные в Таблице 1.

Таблица 1

• 2.1 При проведении поверки должно применяться следующее оборудование: мультиметр Agilent 34401А регистрационный номер в Федеральном

информационном фонде по обеспечению единства измерений № 16500-97;

• -  установка поверочная ЦУ 849 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 42509-09;

• -  установка поверочная ЦУ 854 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 30285-16;

• -  комплекс программно-технический измерительный РЕТОМ-71 с блоком однофазного преобразователя гока РЕТ-10 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 63956-16;

• - трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 27007-04.

• 2.2 Применяемые средства измерения должны иметь действующие документы об их поверке или калибровке.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик регистратора с требуемой точностью.

К проведению поверки допускают лиц, освоивших работу с регистратором и используемыми эталонами, изучивших настоящую методику и аттестованных в качестве поверителей, в соответствии с действующим законодательством.

• 4.1 При проведении поверки соблюдают требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ IEC 61010-1-2014, и требования безопасности, указанные в технической документации на применяемые средства поверки и вспомогательное оборудование.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже Ш-й.

• 5.1 При проведении поверки должны соблюдаться следующие климатические условия и условия электропитания:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажности воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• 5.2 Подготовка к поверке

Проведению поверки регистратора должны предшествовать:

• - проверка документов, подтверждающих электрическую безопасность;

• - проведение технических и организационных мероприятий по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

• - подготовка оборудования и средств измерений в соответствии с их эксплуатационной документацией;

• - подготовка бланков протоколов поверки.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре регистратора проверяют:

• • маркировку, наличие необходимых надписей на наружных панелях;

• • комплектность в соответствии с формуляром;

• • состояние коммуникационных и энергетических линий связи (шин, кабелей);

• • отсутствие механических повреждений;

• • надёжность заземления корпуса регистратора.

• 6.2.1 Собрать схему поверки согласно рисунка А.1 приложения А.

• 6.2.2 Опробование проводят в соответствии с руководством по эксплуатации ЭС.150.РАС.02 РЭ. Допускается совмещать опробование с процедурой определения погрешности измерительного канала (ПК) или электрического тракта (ЭТ) ПК регистратора.

• 6.2.3 Средства поверки после включения в сеть прогревают в течение времени, указанного в эксплуатационной документации.

• 6.2.4 Включение

• • Включить питание регистратора в соответствие с руководством по эксплуатации регистратора;

• • Прогреть регистратор в течение 15 минут;

• • Подать на вход ЭТ ПК регистратора нормированные сигналы силы постоянного или переменного тока сигнал 5 мА или на другой ПК сигнал в соответствии с типом ПК. На экране ПК (в приложении «Мнемосхема» программы «НЕВА») должно отобразиться значение поданного сигнала.

Поверке подлежат аналоговые ИК переменного тока, напряжения постоянного и переменного тока, частоты, ЭТ ИК нормированных сигналов силы постоянного и переменного тока, напряжения постоянного тока, которые входят в состав поверяемого регистратора. Количество, наличие и типы ИК, а также ЭТ ИК нормированных сигналов определяется модификацией «НЕВА-РАС». Поверке не подлежат ИК и ИК ЭТ, которые не входят в состав поверяемого регистратора.

По методике поверки допускается проводить калибровку регистратора.

• 6.3.1 Определение приведенной погрешности измерений силы переменного тока,

  • 6.3.1.1 Собрать схему согласно рисунка А. 1 приложения А.

Сигналы переменного тока подать на аналоговые входы ИК регистратора в соответствии с типом ИК.

Отображенные сигналы наблюдать на ПК в приложении «Мнемосхема» программы «НЕВА».

• 6.3.1.2  Определение погрешности ИК выполнить в 4 точках (или более), распределённых в пределах диапазона преобразования переменного тока (0,1-1) А; (0,5-5) А; (1-40) А; (5-200) А в соответствии с типом ИК.

При использовании в эксплуатации регистратора для измерений только диапазоны (0,1-1) А для ИК = 1 А и (0,5-5) А для ИК 1_НОМ = 5 А допускается проводить поверку на этих диапазонах без диапазонов перегрузки (1-40) А для ИК 1_ИОМ = 1 А и (5-200) А для ИК 1_НОМ = 5 А. Соответствующая запись должна быть сделана в свидетельстве о поверке и (или) в формуляре.

Измерения в режиме перегрузки в диапазонах (1-40) А для ИК I_H0M = 1 А и (5-200) А для ИК 1_И0М = 5 А проводить менее 1 с. Для этого необходимо подать 40 1_НОЛ< длительностью менее 1 с и после этого определить погрешность для диапазонов (0,1-1) А для ИК I_H0M = 1 А и (0,5-5) А для ИК = 5 А.

Для каждой проверяемой точки необходимо выполнить следующие операции:

• - установить значение величины, подаваемой на вход калибруемого ИК;

• - наблюдать не менее 4 отсчётов, на выходе калибруемого ИК;

• - фиксировать среднее значение по 4 (или более) отсчётам значения входного сигнала;

• - рассчитать приведённую погрешность в проверяемой точке ИК.

Для расчёта приведённой погрешности использовать номинальные значения измеряемого параметра 1 А; 5 А; 40 А; 200 А в соответствии с типом ИК.

Регистратор считать выдержавшим испытание, если пределы приведённой погрешности не превышают пределы допускаемой приведённой погрешности.

• 6.3.2 Определение приведенной погрешности измерения напряжения переменного тока

  • 6.3.2.1 Собрать схему согласно рисунка А.1 приложения А.

Сигналы напряжения переменного тока подать на аналоговые входы ИК регистратора, в соответствии с типом ИК.

Отображенные сигналы наблюдать на ПК в приложении «Мнемосхема» программы «НЕВА».

• 6.3.2.2 Определение погрешности ИК выполнить в 4 точках (или более), распределённых в пределах диапазона преобразования напряжения переменного тока (10-250) В; (20-400) В в соответствии с типом ИК.

Для каждой проверяемой точки необходимо выполнить следующие операции:

• - установить значение величины, подаваемой на вход калибруемого ИК;

• - наблюдать не менее 4 отсчётов, на выходе калибруемого ИК;

• - фиксировать среднее значение по 4 (или более) отсчётам значения входного сигнала;

• - рассчитать приведённую погрешность в проверяемой точке ИК.

Для расчёта приведённой погрешности использовать номинальные значения измеряемого параметра 100 В; 400 В в соответствии с типом ИК.

Регистратор считать выдержавшим испытание, если пределы приведённой погрешности не превышают пределы допускаемой приведённой погрешности.

• 6.3.3 Определение приведенной погрешности измерений напряжения постоянного тока

  • 6.3.3.1 Собрать схему согласно рисунка А.1 приложения А.

Сигналы переменного тока, напряжения переменного и постоянного тока подать на аналоговые входы ИК регистратора в соответствии с типом ИК.

Отображенные сигналы наблюдать на ПК в приложении «Мнемосхема» программы «НЕВА».

• 6.3.3.2  Определение погрешности ИК выполнить в 4 точках (или более), распределённых в пределах диапазона преобразования напряжения постоянного тока (0,5-10) В; (0,5-24) В; (15-330) В в соответствии с типом ИК.

Для каждой проверяемой точки необходимо выполнить следующие операции:

• - установить значение величины, подаваемой на вход (напряжения или тока) калибруемого ИК;

• - наблюдать не менее 4 отсчётов, на выходе калибруемого ИК;

• - фиксировать среднее значение по 4 (или более) отсчётам значения входного сигнала;

• - рассчитать приведённую погрешность в проверяемой точке ИК.

Для расчёта приведённой погрешности использовать номинальные значения измеряемого параметра 10 В; 24 В и 250 В в соответствии с типом ИК.

Регистратор считать выдержавшим испытание, если пределы приведённой погрешности не превышают пределы допускаемой приведённой погрешности.

• 6.3.4 Определение приведённой погрешности измерений нормированных сигналов силы постоянного и переменного тока

  • 6.3.4.1 Собрать схему согласно рисунка А. 1 приложения А.

Сигналы переменного тока, напряжения переменного и постоянного тока подать на аналоговые входы нормированных сигналов ЭТ ИК регистратора, в соответствии с типом ЭТ ИК.

Отображенные сигналы наблюдать на ПК в приложении «Мнемосхема» программы «НЕВА».

• 6.3.4.2 Определение погрешности ЭТ ИК выполнить в 4 точках (или более), распределённых в пределах диапазона (0-5) мА; ± 5 мА; (0 - 20) мА; (4 - 20) мА; ± 20 мА в соответствии с типом ЭТ ИК.

Для каждой проверяемой точки необходимо выполнить следующие операции:

• - установить значение величины, подаваемой на вход (напряжения или тока) калибруемого ИК;

• - наблюдать не менее 4 отсчётов, на выходе калибруемого ЭТ ИК;

• - фиксировать среднее значение по 4 (или более) отсчётам значения входного сигнала;

• - рассчитать приведённую погрешность в проверяемой точке ЭТ ИК.

Для расчёта приведённой погрешности использовать номинальные значения измеряемого параметра 5 мА; 20 мА; в соответствии с типом нормированного сигнала.

Регистратор считать выдержавшим испытание, если пределы приведённой погрешности не превышают пределы допускаемой приведённой погрешности.

• 6.3.5 Определение приведённой погрешности измерений частоты

Собрать схему согласно рисунка А.1 приложения А.

Отображенные сигналы наблюдать на ПК в приложении «Мнемосхема» программы «НЕВА».

Подать с генератора на ИК «НЕВА-РАС» значения частоты в соответствии с таблицей 2.

Таблица 2

• - наблюдать не менее 4 отсчётов; на выходе калибруемого ИК;

• - фиксировать среднее значение по 4 (или более) отсчётам значения входного сигнала;

• - рассчитать приведённую погрешность в проверяемой точке ИК;

Для расчёта приведённой погрешности использовать номинальное значение измеряемого параметра 50 Гц.

Регистратор считать выдержавшим испытание, если пределы приведённой погрешности не превышают пределы допускаемой приведённой погрешности.

• 6.3.6.1 По шестому сигналу точного времени радиостанции «Маяк» (или другой радиостанции) установить на ПК текущее системное (астрономическое) время Т_А,

• 6.3.6.2  Ввести текущее время в регистратор РАС, выполнив команду «Реконфигурация».

• 6.3.6.3 По истечении 24 часов по шестому сигналу точного времени установить на ПК текущее (астрономическое время) Т_А.

• 6.3.6.4 Фиксировать время Тр_Ас путём считывания времени запуска осциллограммы по таблице событий. Вычислить абсолютную погрешность текущего времени, измеряемого регистратором, по формуле:

dT = Та - Трдс

• 6.3.6.5 Результаты поверки считаются удовлетворительными, если значение dT не превышает ± 1 с в сутки.

□

• 7 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПО СИ

Подтверждение соответствия ПО СИ производится следующим образом. Для программ - НЕВА;

• - Осциллограф;

• - Конфигуратор;

• - Таблица событий

необходимо вызвать диалог «О программе», в котором будет указана версия соответствующей программы, как показано на рисунках 1-4.

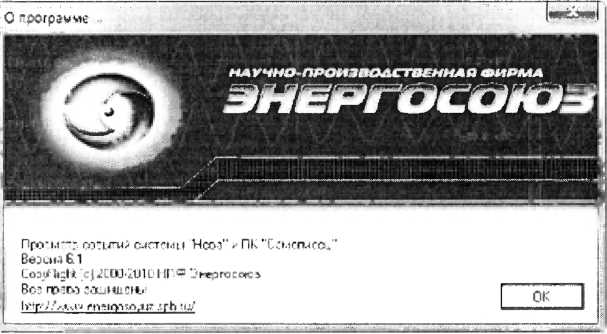

Рисунок 1 - Диалог «О программе» программы «Нева».

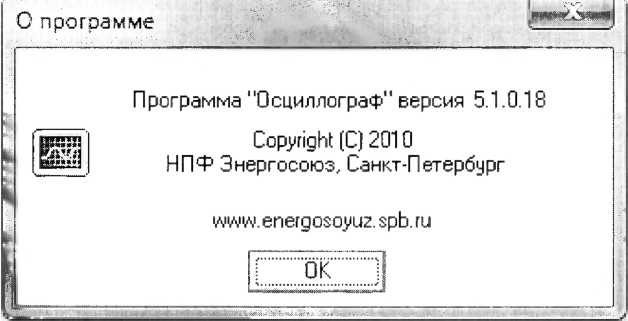

Рисунок 2 - Диалог «О программе» программы «Осциллограф».

Рисунок 3 - Диалог «О программе» программы «Конфигуратор».

Рисунок 4 - Диалог «О программе» программы «Таблица событий»

Результат проверки считать положительным, если номер версии ПО, отображаемый в диалоге, не ниже версии, указанной в документации на ПО.

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Оформление результатов поверки производится в соответствии с Приказом Минпромторга РФ №1815 от 02.07.2015 г.

• 8.1 Регистраторы, прошедшие поверку с положительными результатами, признают годным к эксплуатации.

• 8.2 Положительные результаты поверки удостоверяются нанесением знака поверки в формуляр изделия, заверяемой подписью поверителя и знаком поверки (оттиск).

• 8.3 Регистратор, прошедший поверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на него выдается извещение о непригодности, с указанием причин его выдачи Клеймо предыдущей поверки гасится.

• 8.4 Результаты поверки заносят в протокол, рекомендуемая форма протокола приведена в Приложении Б.

(рекомендуемое)

Схемы подключения

L

ЦУ 854 - Установка поверочная ЦУ 854;

Ретом - Комплекс программно-технический измерительный Ретом-71;

ТТИ-5000.5 - Трансформатор тока измерительный лабораторный ТТИ-5000.5; Agilent - Мультиметр Agilent-34401 А;

ЦУ 849 - Установка поверочная ЦУ 849;

ПК - Персональный компьютер.

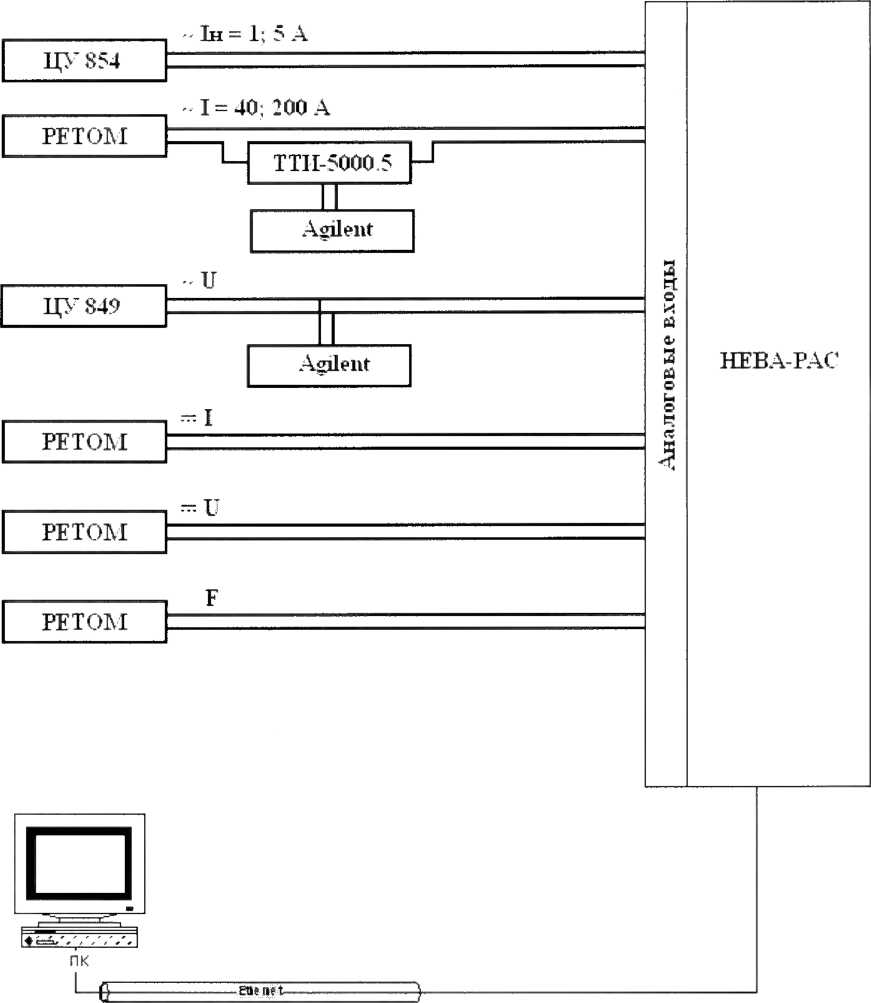

Рисунок А.1 - Схема подключения для определения пределов допускаемой приведённой погрешности аналоговых измерительных каналов

(рекомендуемое)

Форма протокола поверки регистратора аварийных событий «НЕВА-РАС»

ПРОТОКОЛ ПОВЕРКИ №

• 1 Наименование СИ: Регистратор аварийных событий «НЕВА-РАС»_______

версия ПО_________,

зав. №_________

• 2 Принадлежит:______________________________________

• 3 Вид поверки: (первичная, периодическая)

• 4 Методика поверки:

• 5 Дата проведения поверки:

• 6 Условия проведения поверки:

• - температура окружающего воздуха, °C -

• - атмосферное давление, кПа, (мм.рт.ст.) -

• - влажность, % -

• 7 Средства поверки:___________________________________________________________

• 8 Результаты поверки:

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение метрологических характеристик

Результаты поверки приведены в таблице 1

Таблица 1

Заключение:

Поверитель

(подпись)                                    (Ф.И.О.)

Приложение В

(рекомендуемое)

Работа с приложением «Мнемосхема»

Па ПК должно быть установлено и настроено программное обеспечение «НЕВА» (см. инструкцию по монтажу и наладке ЭС.150.РАС.01 ИМ).

Подать питание на регистратор, последовательно включив автоматические выключатели вводов питания.

Происходит запуск ПО контроллера регистратора, после чего регистратор переходит в рабочий режим.

После включения ПК и запуска ОС Windows открыть программу «НЕВА» (neva32.exe) из системного меню Windows (данное меню вызывается с помощью кнопки Пуск/Start (рисунок В.1)). Ярлык запуска программы «НЕВА» обычно расположен в группе Программы/Нева и активизируется щелчком левой кнопки мыши. После запуска на панели задач Windows должна появиться иконка «Нева». Также существует возможность поместить программу «НЕВА» в автозагрузку, тогда при запуске Г1К она будет запускаться автоматически.

Кнопка вызова

системного мен

Windows

Системное меню «Нева»

Иконка «Нева»

Панель задач Windows

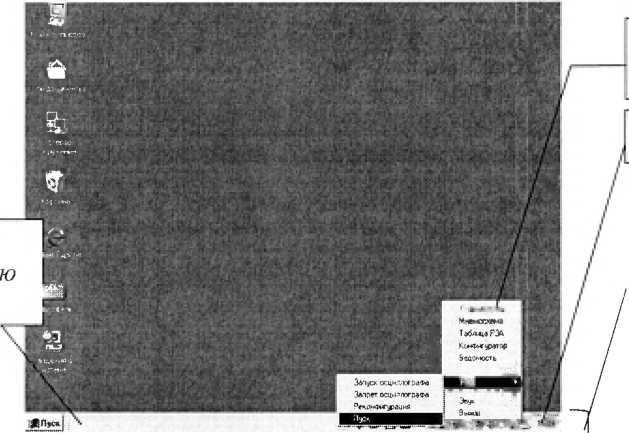

Рисунок В.1 - Запуск программ регистратора

После выполнения вышеописанных действий запуск программ, входящих в состав ПО «НЕВА» (Осциллограф. Мнемосхема, Таблица событий, Конфигуратор,), можно осуществлять двумя способами:

• >  из группы Программы/Нева системного меню Windows;

• >  из области индикаторов Windows - щелчком правой кнопки мыши на иконке «Нева» 11, а затем щелчком левой кнопки мыши, выбрав программу Мнемосхема.

Откроется окно мнемосхемы, в верхнем меню выбрать пункты «Просмотр» и «Нормальный режим» (Рисунок В.2)

MnemoView - [Mnemo Калибровка MKj&Lrhne} ^:

Файл Вид Настройки Редактор | Просмотр ] Окно Помощь Знаки a a iz з иг.....^rj

Нева-АС КД Г      Млешо Калибро

Рисунок В.2

В окне «Текущие значения», в выпадающем списке открыть «Аналоговые сигналы». В левом столбце «Наименование» будут отображаться наименование и номер ИК. в следующем столбце «Значение» - значение измеряемой величины.

—I

_т^:‘                               ..... '      : : : ^! :    : : :    := ^! ,:5.                       Г ^: ■ j "^z "• < т: «i S W          Ж ® J ' S?F....."• '

I екущие значения

Г Наименование               _   ____ ' Значение . Ед. номере. ! Величина _ J Время ] Состояние ! Качество^ Q"_

[ " Сервер данных, localhost

- 0БРКУ №1

Рисунок В.З

15
