« -/X- »        _____________2016 г.

Тахеометры электронные CX-100LN

МЕТОДИКА ПОВЕРКИ

МП АПМ 35-16

г. Москва, 2016 г.

Настоящая методика поверки распространяется на тахеометры электронные CX-100LN (далее - тахеометры), производства «TOPCON CORPORATION», Япония, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

7.2

Да

Да

3

Определение метрологических характеристик

7.3

3.1

Определение абсолютной погрешности и СКП измерений расстояний

7.3.1

Да

Да

3.2

Определение абсолютной погрешности и СКП измерений угла

7.3.2

Да

Да

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Тахеометр электронный 1-го разряда по ГОСТ Р 8.750-2011

7.3.2

Стенд универсальный коллиматорный ВЕГА УКС (per. № 44753-16)

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с тахеометрами.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности, действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографогеодезических работ ПТБ-88.

5. Условия поверки
  • 5.1. Поверка тахеометров может быть проведена в полевых или лабораторных условиях.

При проведении поверки в лабораторных условиях должны соблюдаться, следующие нормальные условия измерений:

- температура окружающей среды, °C

(20 ± 5)

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, мм рт. ст. (кПа)

80

  • 630...800 (84,0... 106,7)

  • - изменение температуры окружающей среды во время поверки, °С/ч, не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на тахеометр;

  • - оптические системы должны иметь чистое и равномерно освещенное поле зрения.

Если перечисленные требования не выполняются, тахеометр признают негодным к применению, дальнейшие операции поверки не производят.

7.2. Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения
  • 7.2.1. При опробовании должно быть установлено соответствие тахеометра следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов и узлов;

  • - дискретность отсчета измерения углов и расстояний должны соответствовать эксплуатационной документации.

  • 7.2.2. Проверку идентификационных данных программного обеспечения проводить следующим образом:

Идентификация программного обеспечения (далее - ПО) «DCPU» осуществляется следующим образом:

  • 1. Включить поверяемый тахеометр

  • 2. Через интерфейс пользователя войти в режим измерений

  • 3. Нажать на кнопочной панели управления клавишу «esc»

В появившемся диалоговом окне будет отображен номер версии ПО.

Данные, полученные по результатам идентификации ПО, должны соответствовать таблице 3.

Таблица 3

Номер версии (идентификационный номер ПО), не ниже

1-7.01Е1 02

Если перечисленные требования не выполняются, тахеометр признают негодным к применению, дальнейшие операции поверки не производят.

7.3. Определение метрологических характеристик

7.3.1. Определение абсолютной погрешности и СКП измерений расстояний

Абсолютная погрешность измерений и СКП измерений расстояний определяется путем сличением с эталонным тахеометром 1 го разряда.

Необходимо провести многократно, не менее 10 раз, измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра.

Абсолютная погрешность измерений (при доверительной вероятности 0,95) расстояний

определяется по формуле:

±s,

AS = (2z>--S' )±2-1

'=i                  ;

и7.

и,-!

AS - абсолютная погрешность измерений j-ro расстояния, мм; Soj   - эталонное (действительное) значение j-ro расстояния;

S i j   - измеренное значение j-ro расстояния i-м приемом;

и - число приемов измерений j-ro расстояния.

СКП измерений каждой линии вычисляется по формуле:

, где

ms - СКП измерения j-ro расстояния.

Значение абсолютной погрешности (при доверительной вероятности 0,95) и СКП измерений расстояний должны соответствовать значениям, приведённым в Приложении к настоящей методике поверки.

Если требование п.7.3.1, не выполняется, тахеометр признают непригодным к применению. дальнейшие операции поверки не производят.

7.3.2. Определение абсолютной погрешности и СКП измерений угла

Абсолютная погрешность и СКП измерений углов определяется на эталонном коллиматором стенде путем многократного измерения горизонтального угла (90±30)° и вертикального угла (более ±20°) не менее четырех приемов при положении КП и КЛ.

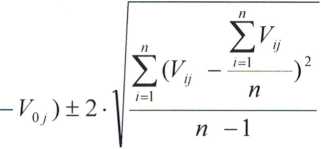

Абсолютная погрешность измерений (при доверительной вероятности 0,95) горизонтального и вертикального углов вычисляется по формуле:

1=1

п

где AVj - абсолютная погрешность измерений горизонтального (вертикального) угла,...";

Noj - значение горизонтального (вертикального) угла по эталонному средству измерений, ...";

V)/-значение горизонтального (вертикального) угла, по поверяемому тахеометру, ...". п - число измерений.

СКП измерений горизонтального и вертикального углов вычисляется по формуле:

и

Е i=l

п

где mvi - СКП измерений горизонтального (вертикального) угла, ...";

Vi - отклонение измеренного горизонтального (вертикального) значения i-ro угла наклона от его эталонного значения, ..

п - число измерений.

Значения абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений углов не должны превышать значений, указанных в Приложении к настоящей методике поверки.

Если требование п.7.3.2, не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2. При положительных результатах поверки, тахеометр признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или поверительного клейма.

  • 8.3. При отрицательных результатах поверки, тахеометр признается непригодным к

применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.                                      /7

Руководитель отдела координации работ по обеспечению единства измерений ООО «Автопрогресс - М»

В.А. Лапшинов

ПРИЛОЖЕНИЕ (обязательное)

Метрологические характеристики

Наименование характеристики

Значение характеристики

Модификация

CX-102LN

CX-105LN

CX-102LNL

CX-105LNL

Диапазон измерений:

углов, ...° расстояний, м, не менее:

  • - отражательный режим (1 призма)

  • - диффузный режим

  • - диффузный режим увеличенной дальности

от 0 до 360

от 1,4 до 3000,0 от 1,5 до 250,0°

от 5 до 2000° от 5 до 7002)

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..."

±4

±10

±4

±10

Допускаемая средняя квадратическая погрешность измерений углов, ..."

2

5

2

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

  • - отражательный режим (1 призма)

  • - диффузный режим

  • - диффузный режим увеличенной дальности:

от 5 до 500 м включ.

св. 500 до 2000 м включ.

±2-(2±2-10'6-D)

±10

±2-(10±10-10'6-D) ±2-(10±23-10'6-D) где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

  • - отражательный режим (1 призма)

  • - диффузный режим

  • - диффузный режим увеличенной дальности:

от 5 до 500 м включ.

св. 500 до 2000 м включ.

2±2-10'6-D

5

10±10-10’6-D

10±23-10‘6-D

где D - измеряемое расстояние, мм

11 - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.557-2007.

2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 18% по ГОСТ 8.557-2007.
