СОГЛАСОВАНО

Первый заместитель генерального директора -

заместитель по научной работе

ФГУП

«ВНИИФТРИ»

Государственная система обеспечения единства измерений

Комплексы измерительные программно-технические «Азимут ДТ»

Методика поверки

651-21-037 МП

2021 г.

651-21-037 МП«ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

1 ОБЩИЕ СВЕДЕНИЯ
  • 1.1  Настоящая методика распространяется на комплексы измерительные программно-технические «Азимут ДТ» (далее - комплекс), изготавливаемые обществом с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД») и устанавливает объем и методы первичной и периодических поверок.

  • 1.2 Периодическая поверка проводится один раз в два года.

  • 1.3 При проведении поверки обеспечена прослеживаемость к ГЭТ 1-2018 и по государственной поверочной схеме для координатно-временных измерений, утвержденной приказом Росстандарта № 2831 от 29 декабря 2018.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

№ пункта методики

Первичная поверка

Периодическая поверка

Внешний осмотр средства измерений

7

да

да

Подготовка к поверке и опробование средства измерений

8

да

да

Проверка программного обеспечения средства измерений

9

да

да

Определение     абсолютной     погрешности

присвоения временной метки видеокадру

10.1

да

да

Определение погрешности измерений интервалов времени

10.2

да

да

Определение абсолютной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане

10.3

да

да

Определение     абсолютной     погрешности

синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU)

10.4

да

нет

  • 2.2 Не допускается проведение поверки меньшего числа измеряемых величин.

  • 2.3 Первичная и периодическая поверка комплекса может проводиться как в лабораторных условиях, так и по месту эксплуатации комплексов оборудованием, перечисленным в таблице 2.

  • 2.4 При получении отрицательных результатов поверки по любому пункту таблицы 1 комплекс признается непригодным к применению.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

- 3.1 Поверка должна проводиться в климатических условиях:

- в лаборатории:

  • - температура окружающего воздуха от 15 до 25 оС;

  • - относительная влажность до 80 %;

651-21-037 МП «ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

  • - на месте эксплуатации:

- в рабочих условиях поверяемых комплексов и используемых средств поверки

  • - напряжение переменного тока частотой 50 ± 1 Гц для исполнений «Азимут ДТ-01» и «Азимут ДТ-03» от 90 до 300 В;

  • - напряжение постоянного тока для исполнений «Азимут ДТ-02» и «Азимут ДТ-04» от 9 до 32 В.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 Поверка должна осуществляться поверителями - специалистами организаций, аккредитованных на поверку средств измерений в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

5.1 Для поверки применять средства поверки, приведенные в таблице 2. Таблица 2 - Средства поверки

№ пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

10.1, 10.2,

10.4

Источник первичный точного времени УКУС-ПИ 02ДМ, пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

10.4

Осциллографы цифровые запоминающие С8-205/4, полоса пропускания 500 МГц, диапазон значений коэффициента развертки от 1 нс/дел до 50 с/дел

10.3

GNSS-приемник   спутниковый   геодезический   многочастотный   GCX3,

доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997) в плане ±3 (3,0+0,5 10-6 D) мм, D - измеренная длина базиса в миллиметрах

Вспомогательное оборудование

10.1, 10.2,

10.4

Электронный дисплей

10.3

Линейка

5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемого комплекса с требуемой точностью.

  • 5.3 Все средства поверки должны быть исправны, поверены и иметь сведения о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений.

6 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать:

651-21-037 МП «ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

  • - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

  • - правила по технике безопасности, действующие на месте поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре комплекса установить:

  • - комплектность комплекса и наличие маркировки (заводской номер, тип) путём сличения с ЭД на комплекс, наличие поясняющих надписей;

  • - целостность разъемов и внешних соединительных кабелей;

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики.

  • 7.2 Результаты поверки считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Подготовить комплекс к работе, проверить включение электропитания комплекса.

  • 8.2 Проследовать на ТС через зону контроля ТВ датчика. Убедиться, что ТВ датчик из состава комплекса фиксирует ТС, и на монитор персонального компьютера выводится результат:

  • - изображение зафиксированного ТС;

  • - значения даты и времени в момент фиксации;

  • - распознанный государственный регистрационный знак.

  • 8.3 Результаты поверки считать положительными, если обеспечивается выполнение требований, перечисленных в пункте 8.2. При получении отрицательного результата дальнейшее проведение поверки прекращают.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Идентификационное наименование и идентификационный номер программного обеспечения (далее - ПО) получить при подключении комплекса к персональному компьютеру.

Результаты поверки считать положительными, если идентификационные данные (признаки) метрологически значимой части ПО соответствуют приведенным в таблице 3. Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Азимут 4

Номер версии (идентификационный номер) ПО

не ниже 4.0.0

Цифровой идентификатор ПО

-

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ ЮЛ Определение абсолютной погрешности присвоения временной метки видеокадру
  • 10.1.1 Собрать схему в соответствии с рисунком 1.

651-21-037МП«ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

1Гц

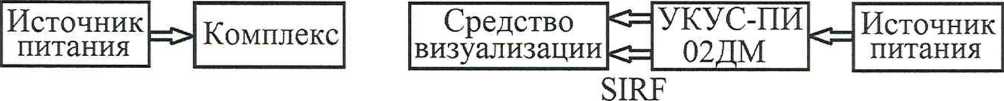

Рисунок 1 - Схема проведения измерений

  • 10.1.2  Обеспечить максимальную радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS в небесной полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

  • 10.1.3 Поместить электронный дисплей в поле зрения ТВ датчика одновременно с пластиной ГРЗ для обеспечения формирования кадров.

  • 10.1.4 С помощью ПО комплекса сделать не менее 5 фотографий средства визуализации в течение часа. Записать командой «PrintScreen» фото изображений, полученных комплексом в соответствии с рисунком 2.

    IПгпг^

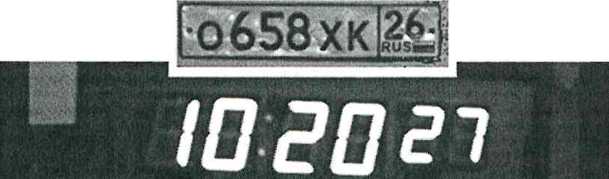

    Рисунок 2 — Изображение, полученное комплексом

  • 10.1.5 Сравнить значение времени Тдейс-rj (изображение средства визуализации на кадре) с временем, измеренным комплексом и определить их разность по формуле (с учетом поясного времени):

AT(j) T(j) - Тдейс-ij

где Тдейст-j - действительное значение шкалы времени UTC(SU) в j-й момент времени, с; T(j) - измеренное комплексо значение шкалы времени UTC(SU) в j-й момент времени, с.

10.2 Определение погрешности измерений интервалов времени.
  • 10.2.1 Собрать схему в соответствии с рисунком 1.

  • 10.2.2  Убедиться, что комплекс и УКУС-ПИ 02ДМ синхронизированы с национальной шкалой времени UTC (SU).

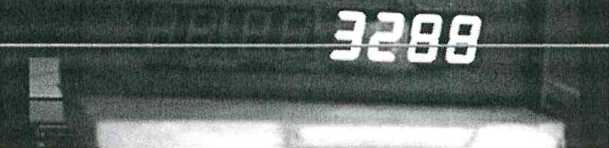

  • 10.2.3 С помощью ПО комплекса сделать фотографию средства визуализации (фото 1). Через интервал времени примерно равный 15 с сделать еще одну фотографию средства визуализации (фото 2). Интервал времени определить по наручным часам.

651-21-037 МП «ГСИ. Комплексы измерительные программно-технические «АзимутДТ». Методика поверки»

  • 10.2.4 Рассчитать значение интервала времени, полученного с помощью УКУС-ПИ 02ДМ по формуле:

Тэт - Т2э -’ Т1Э

где Т1э - значение времени, показываемого средством визуализации на фото 1, с; Т2Э - значение времени, показываемого средством визуализации на фото 2, с.

  • 10.2.5  Считать значение интервала времени, измеренного комплексом Тк, отображенное на фото 2.

  • 10.2.6 Сравнить значение интервала Тэт с временем Тк и определить их разность по формуле (с учетом поясного времени):

ДТ — Тэт - Тк

  • 10.2.7 Повторить пп. 10.2.3 - 10.2.6 для интервалов времени 0,1 ч, 0,3 ч, 0,5 ч.

10.3 Определение абсолютной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане
  • 10.3.1 С помощью геодезического приемника определить значения широты и долготы (L и В) расположения комплекса разместив антенну приемника рядом со спутниковой антенной комплекса (на расстоянии 10±2 см), в соответствии с «Методикой измерения координат местоположения пункта геодезического» утвержденной ФГУП «ВНИИФТРИ» 05.08.2015 № ФР.1.27.2016.22681.

  • 10.3.2 Осуществить запись NMEA сообщений с частотой 1 сообщение в 1 с для геодезического приемника и поверяемого комплекса в течение 30 минут.

  • 10.3.3  Определить систематическую составляющую погрешности определения координат для строк, в которых значение PDOP < 3, например, для координаты В (широта):

ЛВ(]) B(j) В действ (7) >

1 n

где Вдействб) - действительное значение координаты В в j-ый момент времени, секунды; B(j) - измеренное значение координаты В в j-й момент времени, секунды; N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долгота).

  • 10.3.4 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат, например, для координаты В (широта):

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы).

  • 10.3.5 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры:

- для широты:

651-21-037 МП «ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

дВ(м) = аге!"         1= дв,

7(1-е2 sin2 В/

- для долготы:

ЛЦм)= агс\"

где а - большая полуось эллипсоида (WGS-84: а =  6378137 м,

ПЗ-90.11: а = 6378136 м);

е - первый эксцентриситет эллипсоида (WGS-84: е2 = 6,69437999014-10'3, ПЗ-90.11: е2 = 6,6943662-10'3);

1" = 0,000004848136811095359933 радиан (аге Г')-

В - значение широты, соответствующее Д В (секунда), ДЬ(секунда) в j-ый момент времени,радиан.

  • 10.3.6 Определить абсолютную погрешность (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане:

Пв = ±   с/В(м)2 + cZL(m)2 + 2 •        + Мм)2) 10.4 Определение абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU)
  • 10.4.1. Собрать схему в соответствии с рисунком 3.

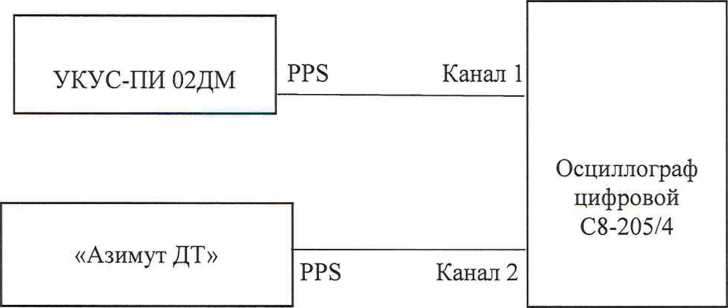

    Рисунок 3 - Схема проведения измерений

  • 10.1.7. Убедиться, что комплекс и УКУС-ПИ 02ДМ синхронизированы с национальной шкалой времени UTC (SU).

  • 10.1.8. Настроить двухканальный осциллограф:

  • 10.1.8.1. Установить коэффициенты горизонтального отклонения 1 вольт/ деление для обоих каналов осциллографа.

  • 10.1.8.2. Установить типы входов «постоянный ток» (DC).

  • 10.1.8.3. Установить развертку 5 мкс/деление.

  • 10.1.8.4. Установить тип синхронизации «автоматическая», «по переднему фронту», «источник канал 1».

651-21-037 МП «ГСИ. Комплексы измерительные программно-технические «Азимут ДТ». Методика поверки»

  • 10.1.9. Определить абсолютную погрешность синхронизации внутренней шкалы

времени систем к национальной шкале времени UTC(SU) как разность между передними

фронтами импульсов 1 Гц (1PPS) (рисунок 4).

канал 1 - импульс 1 Гц (1PPS) от УКУС-ПИ 02ДМ,

СИНХРОН.

Тип

< фронт

Источник

СН1

Наклон дГ

Режим

Авто

канал 2 - импульс 1 Гц (1PPS) от видеомодуля комплекса

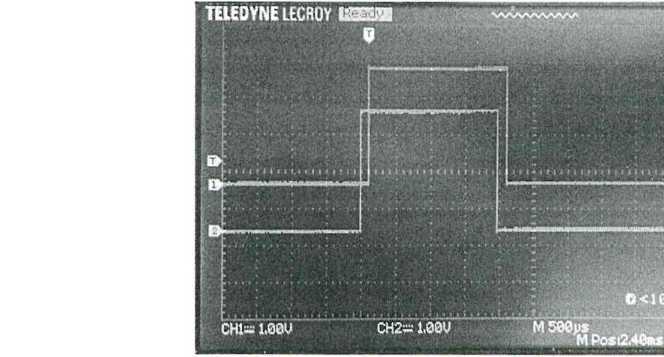

Рисунок 4 - Осциллограмма секундных импульсов.

  • 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА  ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Результаты поверки по определению абсолютной погрешности присвоения временной метки видеокадру считать положительными, если для всех проведенных измерений погрешность присвоения временной метки видеокадру находится в пределах ±50 мс.

  • 11.2 Результаты поверки по определению погрешности измерений интервалов времени считать положительными, если для всех проведенных измерений значения абсолютной погрешности измерений интервалов времени находятся в пределах ±0,5 с.

  • 11.3    Результаты поверки по определению абсолютной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане считать положительными, если для всех проведенных измерений значения абсолютной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане находятся в пределах ±5 м.

  • 11.4 Результаты поверки по определению абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) считать положительными, если для всех проведенных измерений значения абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) находится в пределах ±5 мкс.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

12.1 Результаты поверки комплекса подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца комплекса или лица, представившего его на поверку, выдается свидетельство о поверке и (или) в паспорт комплекса вносится запись о проведенной поверке или адрес ссылки на электронную версию свидетельства о поверке в ФГИС «Аршин».
