Методика поверки «Комплекс автоматизированный измерительно-вычислительный ТМСА 0.15-12.0 БЗ 083» (МП 165-16-05)

УТВЕРЖДАЮ

Первый заместитель генерального директора -

Инструкция

Комплекс автоматизированный измерительно-вычислительный

ТМСА 0.15-12.0 БЗ 083

Методика поверки

165-16-05 МП

2016 г.

СОДЕРЖАНИЕ

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр...............................................................................................................................

  • 8.2 Опробование.....................................................................................................................................

  • 8.3 Определение метрологических характеристик.............................................................................

  •х] о. и.

• 8.3.1 Определение относительной погрешности измерений амплитудного распределения

электромагнитного поля, абсолютной погрешности измерений фазового распределения электромагнитного поля

• 8.3.2 Определение относительной погрешности измерений относительных уровней

амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

• 8.3.3 Определение относительной погрешности измерений коэффициента усиления антенн.... 15

• 8.3.4 Определение диапазона рабочих частот

• 8.3.5 Определение размеров рабочей области сканирования и диапазона угла наклона оси У в

угломестной плоскости

• 8.3.6 Определение сектора углов восстанавливаемых диаграмм направленности

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок комплекса автоматизированного измерительно-вычислительного ТМСА 0.15-12.0 БЗ 083, изготовленного ООО «НПП «ТРИМ СШП Измерительные системы», г. Санкт-Петербург, заводской № 083 (далее - комплекс).

Первичная поверка комплекса проводится при вводе его в эксплуатацию и после ремонта.

Периодическая поверка комплекса проводится в ходе его эксплуатации и хранения.

• 1.2 Комплекс предназначен для измерений радиотехнических характеристик антенн.

• 1.3 Поверка комплекса проводится не реже одного раза в 24 (двадцать четыре) месяца и после каждого ремонта.

При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3.1 При проведении поверки комплекса должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки комплекса

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерения соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в области радиотехнических измерений в порядке, установленном в ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений», и имеющим квалификационную группу электробезопасности не ниже третьей.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Комплекс автоматизированный измерительно-вычислительный ТМСА 0.15-12.0 БЗ 083. Руководство по эксплуатации. ТМСА 083. 012. 00Б РЭ».

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на составные элементы комплекса и средства поверки.

• 5.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки комплекса должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки комплекса

• 7.1 Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по их эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра комплекса проверить:

• - комплектность и маркировку комплекса;

• - наружную поверхность элементов комплекса, в том числе управляющих и питающих кабелей;

• - состояние органов управления;

• 8.1.2 Проверку комплектности комплекса проводить сличением действительной комплектности с данными, приведенными в разделе «Комплект поставки» документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 0.15-12.0 БЗ 083. Паспорт. ТМСА 083. 012. 00Б ПС» (далее - ПС).

• 8.1.3 Проверку маркировки производить путем внешнего осмотра и сличением с данными, приведенными в ПС.

• 8.1.4 Результаты внешнего осмотра считать положительными, если:

• - комплектность и маркировка комплекса соответствует ПС;

• - наружная поверхность комплекса не имеет механических повреждений и других дефектов;

• - управляющие и питающие кабели не имеют механических и электрических повреждений;

• - органы управления закреплены прочно и без перекосов, действуют плавно и обеспечивают надежную фиксацию;

• - все надписи на органах управления и индикации четкие и соответствуют их функциональному назначению.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.2.1 Идентификация программного обеспечения (далее - ПО)

  • 8.2.1.1 Включить персональные компьютеры (далее - ПК), для чего:

• - на блоке источника бесперебойного питания нажать кнопку ВКЛ;

• - нажать на системном блоке ПК кнопку включения;

• - включить монитор.

После загрузки операционной системы WINDOWS 7 на экране монитора ПК наблюдать иконку программы Vector.

Установить далее на ПК программу, позволяющую определять версию и контрольную сумму файла по алгоритму MD5, например, программу «HashTab».

• 8.2.1.2 Выбрать в папке TRIM файл FrequencyMeas.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла FrequencyMeas.exe по алгоритму MD5. Открыть вкладку «О программе». Наблюдать значение версии файла FrequencyMeas.exe. Результаты наблюдения зафиксировать в рабочем журнале.

• 8.2.1.3 Повторить операции п. 8.2.1.2 для программ NFCalc.exe и AmrView.exe.

• 8.2.1.4 Сравнить полученные контрольные суммы и версии с их значениями, записанными в ПС. Результат сравнения зафиксировать в рабочем журнале.

• 8.2.1.5 Результаты идентификации ПО считать положительными, если полученные идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

В противном случае результаты проверки соответствия ПО считать отрицательными и последующие операции поверки не проводить, комплекс признается непригодным к применению.

8.2.2 Проверка работоспособности

• 8.2.2.1 Подготовить комплекс к работе в соответствии с РЭ.

• 8.2.2.2 Проверить работоспособность аппаратуры комплекса путем проверки отсутствия сообщений об ошибках и неисправностях при загрузке программного продукта для измерений в ближней зоне ^FrequencyMe as».

• 8.2.2.3 Проверить работоспособность всех приводов пятикоординатного наклонного Т-сканера:

• - при перемещении по оси Ох;

• - при перемещении по оси Оу;

• - при перемещении по оси Oz;

• - при вращении каретки зонда в плоскости поляризации;

• - при наклоне оси Y.

• 8.2.2.4 Соединить при помощи перемычки соединитель кабеля «вход антенны-зонда» и соединитель кабеля «выход испытываемой антенны». В соответствии с эксплуатационной документацией подготовить к работе векторный анализатор цепей из состава комплекса, перевести его в режим измерений модуля комплексного коэффициента передачи. Установить следующие настройки ВАЦ:

• - полоса анализа от 1 до 12 ГГц;

• - ширина полосы пропускания 1 МГц;

- уровень мощности выходного колебания 0 дБ (мВт).

На экране векторного анализатора цепей наблюдать результат измерений частотной зависимости модуля коэффициента передачи. При этом должны отсутствовать резкие изменения полученной характеристики, свидетельствующие о неудовлетворительном состоянии радиочастотного тракта комплекса.

• 8.2.2.5 Результаты поверки считать положительными, если пятикоординатный наклонный Т-сканер обеспечивает перемещение антенны-зонда по осям Ох, Оу, Oz и в плоскости поляризации, на экране векторного анализатора цепей наблюдается результат измерений частотной зависимости модуля коэффициента передачи без резких изменений, а также отсутствует программная или аппаратная сигнализация о неисправностях комплекса.

• 8.3.1.1 Относительную погрешность измерений амплитудного распределения электромагнитного поля 8 _А, дБ, определить по формуле (1):

  3_А = 201g(l + Х5_х)





(1) (2) (3)

А_у - А

(4)

где 0_А] - погрешность измерений модуля комплексного коэффициента передачи анализатором из состава комплекса;

^А2 ~ погрешность измерений, обусловленная неидеальной поляризационной развязкой антенн-зондов из состава комплекса;

S - среднее квадратическое отклонение результатов измерений амплитудного распределения;

А — результат измерений амплитудного распределения;

А - среднее арифметическое результатов измерений амплитудного распределения;

t - коэффициент Стьюдента для заданного числа реализаций измерений амплитудного распределения.

Абсолютную погрешность измерений фазового распределения электромагнитного поля Д_ф, °, определить по формуле (5):

&ф —         ,

(8)

где 0_Ф1 - погрешность измерений фазы комплексного коэффициента передачи анализатором из состава комплекса, рад;

0_Ф2 - погрешность измерений фазы, обусловленная неточностью позиционирования антенны-зонда в плоскости сканирования, рад;

0_ФЗ- погрешность измерений фазы, обусловленная случайными перегибами радиочастотного тракта комплекса, рад;

Бф - среднее квадратическое отклонение результатов измерений фазового распределения, рад;

Ф - результат измерений фазового распределения, рад;

(р - среднее арифметическое результатов измерений фазового распределения, рад.

Относительные погрешности измерений амплитудного распределения электромагнитного поля и абсолютные погрешности измерений фазового распределения электромагнитного поля определить при относительных уровнях амплитудного распределения от минус 10 до минус 50 дБ с интервалом 10 дБ при соотношениях сигнал/шум на входе приемного канала анализатора не менее 10 дБ.

Относительные погрешности измерений амплитудного распределения электромагнитного поля и относительные погрешности измерений фазового распределения электромагнитного поля определить на частотах 1; 4; 8; 12 ГГц.

На частотах до 8 ГГц ограничиться формулами (9), (10):

S. = 20 lg(l+ 1.1^,+»;,);                                (9)

Д,=—1.17<&+$,+&.                    (10)

п

Частные составляющие погрешности измерений (слагаемые в выражениях (2), (3), (6), (7)) определить по следующим методикам.

• 8.3.1.2 Погрешность измерений модуля комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить при помощи аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор таким образом, чтобы он соединял разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку векторного анализатора цепей из состава комплекса в комплекте с штатными радиочастотными кабелями и аттенюатором в диапазоне частот от 1 до 8 ГГц в соответствии с технической документацией на него.

Установить следующие настройки векторного анализатора цепей:

• - полоса анализа от 1 до 8 ГТц;

• - ширина полосы пропускания 500 Гц;

• - режим измерений модуля комплексного коэффициента передачи S21;

• - количество точек 3601.

Без подачи мощности с порта генератора векторного анализатора цепей провести изме

ницу АЧХ шума N, дБ, а также нижний предел измерений модуля коэффициента передачи на уровне (N+10), дБ, что соответствует соотношениям сигнал/шум на входе приемного канала

ВАЦ 10 дБ.

Увеличивая мощность сигнала с порта генератора векторного анализатора цепей, зафик

сировать опорный уровень, при котором обеспечивается условие

Изменяя ослабление аттенюатора от 0 до 50 дБ с шагом 10 дБ, провести измерения модуля комплексного коэффициента передачи.

Погрешность измерений модуля комплексного коэффициента передачи на каждой частоте/, указанной в п. 8.3.1.1, рассчитать как разницу (в логарифмических единицах) между из

ем ослабления аттенюатора L(f}, дБ, записанным в его технической документации (свидетельстве о поверке):

^(/)=S12(Z)-£(/),

За погрешность 0_Я| для каждого номинала ослабления, соответствующего относительному уровню амплитудного распределения электромагнитного поля М, принять максимальное значение погрешности измерений 0_Х1(/) соответствующего номинала ослабления аттенюатора

в установленной полосе частот в линейном масштабе:

²⁰ ■

Аналогичные измерения и расчеты выполнить в диапазоне частот от 8 до 12 ГГц. Результаты поверки записать в таблицу 4.

Таблица 4 - Результаты оценки погрешности измерений модуля комплексного коэффициента

передачи векторным анализатором цепей из состава комплекса

• 8.3.1.3 Погрешность измерений, обусловленную неидеальной поляризационной развязкой антенн-зондов из состава комплекса, определить по формуле (13):

0_А2 =(1 + 1О^о1/от/,)²-1,                                          (13)

где кпр- минимальный уровень кроссполяризационной развязки антенн-зондов из состава комплекса, принимаемый равным минус 20 дБ.

• 8.3.1.4 Погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить с помощью набора мер коэффициентов передачи и отражения 85056А и аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор и меру фазового сдвига из состава набора 85О56А таким образом, чтобы они соединяли разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку векторного анализатора цепей из состава комплекса в комплекте с штатными радиочастотными кабелями, аттенюатором и мерой в диапазоне частот от 1 до 8 ГГц в соответствии с технической документацией на него.

Изменяя ослабление аттенюатора от 0 до 50 дБ с шагом 10 дБ, провести измерения фазы комплексного коэффициента передачи при следующих настройках векторного анализатора цепей:

• - полоса анализа от 1 до 8 ГГц;

• - ширина полосы пропускания 500 Гц;

• - уровень мощности выходного колебания минус 10 дБ (мВт);

• - режим измерений фазы комплексного коэффициента передачи S21;

• - количество точек 3601.

Погрешность измерений фазы комплексного коэффициента передачи на каждой частоте/, указанной в п. 8.3.1.1, рассчитать как разницу между измеренным значением фазы коэффициента передачи arg(Sl 2(/)), рад. и действительным значением установленного фазового сдвига мерыФ' ^Л)(/), рад. записанным в его технической документации:

(14)

За погрешность ^дФ\ для каждого номинала относительного уровня фазового распределения электромагнитного поля принять максимальное значение погрешности измерений 0^(/) соответствующего номинала ослабления аттенюатора в установленной полосе частот:

^>=max{9‘«(Z)}.                                (15)

Провести аналогичные измерения и расчеты для полосы частот от 8 до 12 ГГц.

Результаты поверки записать в таблицу 5.

Таблица 5 - Результаты оценки погрешности измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса

• 8.3.1.5 Погрешность измерений фазы, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, определить с помощью системы лазерной координатно-измерительной API OMNITRAC.

Подготовить комплекс к измерению характеристик антенн в ближней зоне в соответствии с РЭ.

Подготовить систему лазерную координатно-измерительную API OMNITRAC к измерению в соответствии с эксплуатационной документацией на нее.

Оптический отражатель из состава системы лазерной координатно-измерительной API OMNITRAC закрепить на антенну-зонд, установленную на сканере из состава комплекса, в соответствии со схемой, приведенной на рисунке 1.

4

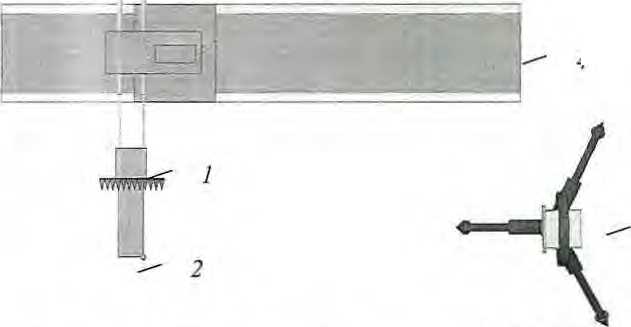

• 1 - антенна-зонд; 2 - оптический отражатель; 3 - система API OMNITRAC; 4 - сканер Рисунок 1 - Схема измерений характеристик позиционирования сканера

С помощью программы ручного управления сканером (рис. 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее центральное левое положение. Зафиксировать показания API OMNITRAC.

Контроняер движения Приёмник Рчмиое чпрдояенме Измерения

Рисунок 2 - Меню программы для ручного управления движением сканера

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Ох в пределах рабочей зоны сканера с шагом Л_т,_я/2, где Л_т1Я - минимальная длина волны, соответствующая верхней границе диапазона рабочих частот комплекса, до срабатывания механического ограничителя, фиксировать показания системы лазерной координатно-измерительной API OMNITRAC.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее центральное нижнее положение. Зафиксировать показания API OMNITRAC.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Оу в пределах рабочей зоны сканера с шагом Я_тя/2, до срабатывания механического ограничителя, фиксировать показания системы лазерной координатно-измерительной API OMNITRAC.

Рассчитать погрешность позиционирования антенны-зонда как разницу между координатами вертикальной плоскости измерений системы лазерной координатно-измерительной API OMNITRAC и измеренными координатами положения антенны-зонда Az, м.

С помощью программы ручного управления сканером в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» наклонить ось Y в крайнее положение. Зафиксировать показания API OMNITRAC. Снять показания API OMNITRAC в части угла наклона. Повторить действия по определению погрешности позиционирования антенны-зонда.

Погрешность измерений фазы Д^(/), рад, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, для каждого номинала частоты, указанного в п.

8.3.1.1, оценить по формуле (16):

к-Az,                                      (16)

где к = 2>г/к - волновое число, 1/м;

• 2 - длина волны, соответствующая частотам, указанным в п. 5.1.1, м.

За погрешность измерений фазы в_Фг для каждого номинала частоты, указанного в п.

8.3.1.1, принять среднее квадратическое значение погрешности, определенное по формуле (17):

(17)

где М - число точек, в которых проводились измерения пространственного положения антенны-зонда.

Размеры рабочей области сканирования по осям Ох и Оу рассчитать как разницу между показаниями системы лазерной координатно-измерительной API OMN1TRAC в момент срабатывания механического ограничителя сканера и ее показаниями при установке антенны-зонда в крайние положения.

• 8.3.1.6 Погрешность измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса определить с помощью набора меры отражения из состава мер коэффициентов передачи и отражения 85056А.

В измерительный тракт комплекса внести меру отражения таким образом, чтобы он замыкал соединитель радиочастотного кабеля для подключения антенны-зонда.

Провести однопортовую калибровку векторного анализатора цепей из состава комплекса в диапазоне частот от 8 до 12 ГГц в соответствии с технической документацией на него.

Провести измерения фазы комплексного коэффициента отражения при следующих настройках векторного анализатора цепей:

• - полоса анализа от 8 до 12 ГТц;

• - ширина полосы пропускания 500 Гц;

• - уровень мощности выходного колебания минус 10 дБ (мВт);

• - режим измерений фазы комплексного коэффициента отражения SI 1.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «FrequencyMeas» переместить антенну-зонд в крайнее нижнее положение.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси хОу в пределах рабочей зоны сканера с шагом 20 см, фиксировать показания векторного анализатора цепей.

За оценку погрешности измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса, принять разницу между максимальным и минимальным значением измеренной фазы комплексного коэффициента отражения на частоте 12 ГГц.

• 8.3.1.7 Оценку среднего квадратического отклонения результатов измерений амплитудного и фазового распределений (АФР) проводить методом прямых измерений с многократными наблюдениями распределения поля, формируемого на плоскости сканирования рупорной антенной П6-140 с коаксиально-волноводным переходом диапазона частот от 8,2 до 12,4 ГГц из состава комплекта АПК 1-40Б.

Антенну П6-140 установить на опорно-поворотное устройство в положение, соответствующее вертикальной поляризации, таким образом, чтобы плоскость раскрыва была параллельна плоскости сканирования.

Используя режим ручного или дистанционного управления сканера, установить антенну-зонд соосно с антенной П6-140 в положение, соответствующее вертикальной поляризации.

Расстояние между раскрывами антенны П6-140 и антенны-зонда установить равным в пределах ЗХ, где X - максимальная длина волны измеряемого поддиапазона частот.

Запустить программу измерений в частотной области.

В соответствии с РЭ на комплекс установить полосу частот векторного анализатора цепей от 8 до 12 ГГц, ширину полосы пропускания 100 Гц, шаг перестройки по частоте 2 ГГц, уровень мощности выходного сигнала векторного анализатора цепей 10 дБ (мВт).

Далее установить следующие настройки:

• - шаг сканирования - не более Х/2;

• - режим сканирования - непрерывное сканирование без реверса:

• - поляризация измеряемой антенны - вертикальная;

• - поляризация зонда - вертикальная;

• - размеры области сканирования 500 * 800 мм.

Нажать кнопку «НАЧАТЬ ИЗМЕРЕНИЯ».

Измерить АФР не менее 7 раз с интервалом не менее 5 мин (далее по тексту - результаты измерений АФР, полученные в ходе одного сканирования, - реализация).

Запустить программу расчета характеристик антенн по данным в ближнем поле nfcalc.exe, входящую в комплект поставки комплекса. На частоте 12 ГГц рассчитать амплитудные А и фазовые <р. распределения, а также среднее квадратическое отклонение результатов измерений амплитудного и фазового распределений по формулам (4) и (8).

• 8.3.1.8 Результаты поверки считать положительными, если значения погрешности измерений амплитудного распределения электромагнитного поля при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей не менее 10 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ находятся в следующих пределах для относительных уровней амплитудного распределения:

  -минус 10 дБ

  • - минус 20 дБ

  • - минус 30 дБ

  • - минус 40 дБ

  • - минус 50 дБ

± 0,3 дБ;

± 0,4 дБ;

± 0,6 дБ;

а значения погрешности измерений фазового распределения электромагнитного поля при соотношении сигнал/шум на входе приемного канала векторного анализатора цепей не менее 10 дБ находятся в следующих пределах при относительном уровне амплитудного распределения:

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.2 Определение относительной погрешности измерении относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

  • 8.3.2.1 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) осуществить методом математического моделирования с учетом результатов, полученных в п. 8.3.1 настоящего документа, путем сравнения невозмушенных амплитудных диаграмм направленности. определенных для антенн с равномерным синфазным распределением токов на апертуре, и тех же диаграмм направленности, но с учетом погрешности измерений амплитудного и фазового распределений (АФР).

  • 8.3.2.2 Невозмущенную диаграмму направленности оценить следующим образом.

Размеры плоскости сканирования выбрать из критерия максимального сектора углов восстанавливаемой ДН, равного 65°, по формулам (18) и (19):

L_x =a + 2R- tgG,

L_r =b+2R- tg(p, где Lx. Ly- размеры плоскости сканирования в соответствующих плоскостях, м;

а, b - размеры раскрыва в соответствующих плоскостях, м, а = Ь > 5Л_та1, где Л_тса - длина волны, соответствующая частотам 1; 8 и 12 ГГц;

R - измерительное расстояние, R = (3 - 8) Л_тах, м;

0, <р- сектор углов восстановленной ДН в соответствующих плоскостях, 0 = <р = 65°.

Интервал дискретизации выбрать равным 0,5Л_тсХХ.

Для частоты 1 ГГц пересчитать АФР в раскрыве антенны в АФР на плоскости сканирования по формуле (20):

W-IМ-1

^(^х2'Уг)⁼

где J(х₂ ,у₂) - АФР на плоскости сканирования;

нирования в плоскости X и Y, соответственно.

Рассчитать нормированную амплитудную диаграмму направленности и фазовую диаграмму направленности по формулам (21) и (22):

(21)

F₀(w,v) = arg[3(J(x₂,y₂))] где |.J - модуль комплексной величины;

• 3 (...) - оператор двумерного дискретного преобразования Фурье;

МАХ - максимальное значение амплитудной диаграммы направленности; arg - аргумент функции;

и = sin в ■ cos (р, v = sin0- sin <р - угловые координаты.

• 8.3.2.3 Амплитудную диаграмму антенны и ФДН с учетом погрешности измерений АФР оценить следующим образом.

Значения погрешности измерений амплитудного и фазового распределений для каждого относительного уровня амплитудного распределения М задавать программно с учетом оценки погрешности измерений АФР, полученных в п. 8.3.1, для условия соотношения сигнал/шум 10 дБ:

&4 = Norm(Q,a² а) ,                                   (23)

&<р = Norm(Q,cr²₉ ),

где Norm - генератор случайных величин, распределенных по нормальному закону;

сг_А - среднее квадратическое отклонение результатов измерений амплитудного распределения =10^/2,45;

Ср - среднее квадратическое отклонение результатов измерений фазового распределения сг_л = Д_ф/2,45.

Рассчитать амплитудное и фазовое распределения ЭМП на плоскости сканирования с учетом погрешности их измерений по формуле (24):

S (^х2 > Уг) = |^J(^X2 > У 2 X^{1 +} ^)exp(j(arg(j(x₂, у₂)) + Др)).                (24)

Аналогичным образом провести расчет «возмущенных» ДН 7 раз. При каждой последующей реализации воспроизводить новые случайные величины по законам (23).

• 8.3.2.4 Погрешности измерений относительных уровней АДН и ФДН оценить следующим ооразом.

Среднее квадратическое отклонение результатов измерений уровней АДН и ФДН в двух главных сечениях при q>=0 и <р=я/2 рассчитать по формулам (25) и (26):

8F_a = ±201g(l + 2,45ofJ;

(30)

где Гэ, Ги, Гк - коэффициенты отражения входов эталонной, испытываемой антенн, входа векторного анализатора цепей из состава комплекса.

Модуль коэффициента отражения связан с коэффициентом стоячей волны по напряжению (КСВН) соотношением (32):

• 8.3.3.2 При расчетах погрешности за счет рассогласования значение КСВН эталонной антенны, используемой при проведении измерений, не должно превышать 1,2, испытываемой антенны - 2,0, КСВН входа анализатора - 1,2.

• 8.3.3.3 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента усиления антенны методом замещения при КСВН испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ:

0,5 дБ                   ±0,7 дБ;

0,8 дБ                  ±1,0 дБ;

1,5 дБ                   ±1,7 дБ;

2,0 дБ                    ±2,2 дБ.           •

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.4.1 Проверку диапазона рабочих частот проводить по результатам проверки погрешности измерений амплитудного и фазового распределений.

• 8.3.4.2 Результаты поверки считать положительными, если в диапазоне частот от 1 до 12 ГГц значения погрешности измерений амплитудного и фазового распределений не превышают установленных значений (см. п. 8.3.1). В этом случае диапазон частот комплекса составляет от 1 до 12 ГГц.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.5.1 Определение размеров рабочей области сканирования и угла наклона оси Y в угломестной плоскости осуществить по результатам измерений, выполненных в соответствии с п.

• 8.3.1.5 настоящего документа.

• 8.3.5.2 Результаты поверки считать положительными, если размеры рабочей области сканирования комплекса (длина х высота) не менее 32 к 13 м, а угол наклона оси Y в угломестной плоскости от 0 до 32°.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 8.3.6.1 Определение сектора углов восстанавливаемых диаграмм направленности осуществить по результатам определения погрешности измерений по п. 8.3.2.

• 8.3.6.2 Результаты поверки считать положительными и сектор углов восстанавливаемой амплитудной диаграммы направленности в азимутальной и угломестной плоскостях составляет от минус 65° до 65°, если при заданных в п. 8.3.2 условиях моделирования (секторы углов 0 и Ф) рассчитанная погрешность измерений уровней АДН не превышает установленных в п. 8.3.2 значений.

В противном случае результаты проверки считать отрицательными, последующие операции поверки не проводить, комплекс признается непригодным к применению.

• 9.1 Комплекс признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 Результаты поверки удостоверяются свидетельством о поверке в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.

• 9.3 Если по результатам поверки комплекс признан непригодным к применению, свиде

тельство о поверке аннулируется и выписывается извещение о непригодности к применению в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.                                              П

Начальник НИО-1 ФГУП «ВНИИФТРИ»

17
