Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ к«ВНИИМ хтеева»

НИН

018 г.

Государственная система обеспечения единства измерений

Спектрометры энергии гамма-излучения многоканальные MUCHA Star

Методика поверки

МП 2101-002-2018

Руководитель отдела измерений зирующих излучений

С. Г. Трофимчук

Научный сотрудник

Т. И. Шильникова

Санкт-Петербург

2018

Настоящая методика поверки распространяется на спектрометры энергии гамма-излучения многоканальные MUCHA Star (далее по текст}' - спектрометры MUCHA Star), предназначенные для измерений характеристик гамма-излучения (распределение гамма-квантов по энергиям, интенсивности спектральных линий и т.п.), а также для измерений активности радионуклидов в счетных образцах в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании с сфере государственного регулирования обеспечения единства измерений), и устанавливает методику их первичной и периодической поверок.

Первичная поверка спектрометров MUCHA Star проводится до ввода в эксплуатацию и после ремонта, периодическая - в процессе эксплуатации.

Интервал между поверками - 2 года.

Примечание. При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пунк-

та методики

Проведение операций при:

первичной поверке

периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование:

7.2

Да

Да

Проверка работоспособности

7.2.1

Да

Да

Проверка соответствия ПО

7.2.2

Да

Да

Определение метрологических характеристик

7.3

Да

Да

11огрешность характеристики преобразования (интегральная нелинейность)

7.3.1

Да

Да

Энергетическое разрешение по линии гамма-излучения с энергией 661,7 кэВ радионуклида l37Cs

7.3.2

Да

Да

Эффективность регистрации гамма-квантов с энергией 661,7 кэВ (l37Cs) в пи-

ке полного поглощения от точечного источника типа ОСГИ, расположенного на торце детектора

7.3.3

Да

Да

Оформление результатов поверки

8

Да

Да

2 СРЕДСТВА ПОВЕРКИ.
  • 2.1 При проведении поверки должны применяться эталоны, средства измерений и вспомогательное оборудование, приведенные в таблице 2.

  • 2.2 Все эталоны должны иметь действующие свидетельства об аттестации, а средства измерений - действующие свидетельства о поверке или сертификаты калибровки.

  • 2.3 Допускается применение других эталонов, средств измерений и оборудования с характеристиками, не уступающими приведенным в таблице 2.

Таблица 2

Номер пункта методики

Наименование средств поверки и вспомогательного оборудования

Технические характеристики

7.3.2

Рабочий эталон 2-го разряда по ГОСТ 8.033-96 - Источники фотонного излучения радионуклидные спектромегрические закрытые эталонные ОСГИ-3 (per. № 46383-11)

Активность от 14 О1 2 до 14 О3 Бк, погрешность не более ±6 %.

5

Термометр

Диапазон измерений температуры - (0 - +40) °C, Цена деления 1 °C

5

Барометр-анероид

Диапазон измерений атмосферного давления - (80 -106) кПа,

Погрешность не более 3 %

5

Психрометр аспирационный

Диапазон измерений относительной влажности воздуха (10-100) %, Абсолютная погрешность не более 5 %

6 ПОДГОТОВКА К ПОВЕРКЕ

При проведении поверки должны быть выполнены следующие подготовительные работы:

  • •  проверка комплектности спектрометра, документации на него, на блоки, входящие в его состав;

  • •  проверка комплектности средств поверки

При проведении периодической поверки - проверка наличия свидетельства о первичной поверке.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - наличие маркировок на блоках, входящих в состав спектрометра MUCHA Star,

  • - надежность закрепления блоков на штатных местах;

  • - отсутствие механических повреждений и дефектов на блоках поверяемого спектрометра MUCHA Star, которые могут повлиять на его работоспособность.

  • 7.2 Опробование

    • 7.2.1  Выполнить в соответствии с руководством по эксплуатации проверку работоспособности спектрометра MUCHA Star.

    • 7.2.2  Подтверждение соответствия программного обеспечения.

      • 7.2.2.1 Подтверждение соответствия программного обеспечения (ПО) спектрометра MUCHA Star включает:

  • - проверку наличия и соответствия идентификационного наименования и номера версии программного модуля ПО;

  • - проверку цифрового идентификатора программного обеспечения (контрольная сумма исполняемого кода) программного модуля ПО.

Комплектность и идентификационные данные программного обеспечения должны

соответствовать приведенным в таблице 3

Таблица 3 - Идентификационные данные ПО, приведенные в описании типа.

Идентификационные данные (признаки)

Значения

Встроенное

Автономное (внешнее)

Идентификационное наименование ПО

MUCHA

Gina Star (gina nt.exe)

Номер версии (идентификационный номер) ПО

2.82’>

6.1 ”

Цифровой идентификатор ПО (по MD5)

недоступен

4C0C2E0C73F8A468

E8FD2CCB295A6C0F2)

!) Номер версии не ниже указанного в таблице

2) Контрольная сумма файла относится к указанной в таблице версии программного обеспечения

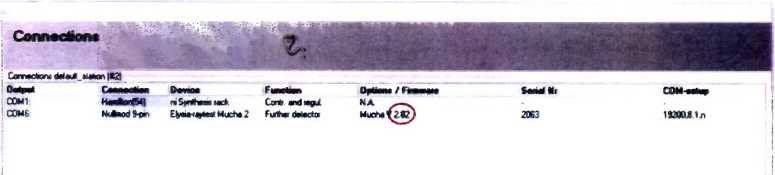

Номер версии встроенного ПО MUCHA доступен в программе Gina Star в окне «GINA Star Staition default_staition Setup» (File\Setup\Edit setup\Connection\firrnwaregina).

Идентификационное наименование и номер версии внешнего ПО Gina Star отображается в главном меню вкладка Help, затем вкладка Info.

Контрольная сумма для исполняемого файла gina_nt.exe внешнего ПО (путь: C:\Programme\raytest\GINAStar\gina_nt.exe) рассчитывается по алгоритму MD5 при помощи стандартной программы MD5 FileChecker (либо аналогичной).

v Рюзаг

Lcemw тооле

Lc*r®e eooencksr 1ж орйогк Accstj cortsd

Qudtaferi infcvMkm

P«ht

InSlWMntt

(ЭЛлсйг

Pwtiaa&c»

Sutuc of

MttrMntnce

j

The Windows Radiochromatography Radiochromatography Broamagma

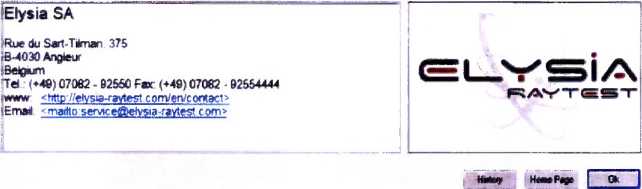

Рисунок 1 - Отображения версий программного обеспечения

  • 7.2.2.2 Определенные при первичной поверке номер версии и цифровой идентификатор указывают на оборотной стороне свидетельства о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии и вычисленного цифрового идентификатора с значениями, указанными в «Свидетельстве о первичной поверке».

  • 7.3 Определение метрологических характеристик.

    • 7.3.1      Определение погрешности характеристики преобразования (интегральная нелинейность)

      • 7.3.1.1 Определение проводить соответствии с ГОСТ 26874-86 п.4.5 с использованием закрытых радионуклидных источников фотонного излучения из набора ОСГИ с радионуклидами 152Eu, 8{iY, 241Am, 60Со и l37Cs. Для определения основной погрешности характеристики преобразования (интегральной нелинейности) использовать энергетические линии 30,97(137Cs), 59,6(241Am), 121,8(l52Eu), 344,2(152Eu), 661,7(137Cs), 1408,0(152Eu), 11 73,2(60Co), 1332,5(60Co) и 1836,0(88Y).

      • 7.3.1.2 Активность радионуклидных источников и время измерения выбираются такими, чтобы статистическая загрузка спектрометра была в пределах до 10000 имп/с, а число импульсов в каждом пике не менее 104. Источники излучения помещаются в (на) устройство позиционирования на оси детектора.

      • 7.3.1.3 Результаты проверки по п. 7.3.1 считаются положительными, если погрешность характеристики преобразования (интегральная нелинейность) в диапазоне энергий отЗО до 2000 кэВ не превышает ± 1,0 %.

    • 7.3.2 Определение энергетического разрешения по линии гамма-излучения с энергией 661,7 кэВ радионуклида I37Cs

      • 7.3.2.1 Определение проводить соответствии с ГОСТ 26874-86 пп.3.3.7, 3.3.8 с использованием закрытого радионуклидного источника фотонного излучения типа ОСГИ с радионуклидом 137Cs.

      • 7.3.2.2 Активность радионуклидного источника и время измерения выбираются такими, чтобы статистическая загрузка спектрометра была не более 1 000 имп/с, а число импульсов в пике с энергией 661,7 кэВ не менее 104. Источники излучения помещаются в (на) устройство позиционирования на оси детектора.

      • 7.3.2.3 Результаты проверки по п. 7.3.2 считаются положительными, если энергетическое разрешение по линии гамма-излучения 661,7 кэВ радионуклида 137Cs не превышает 8 %.

    • 7.3.3  Определение эффективности регистрации гамма-квантов с энергией 661,7 кэВ (137Cs) в пике полного поглощения от точечного источника типа ОСГИ, расположенного на торце детектора

      • 7.3.3.1 Определение проводить соответствии с ГОСТ 26874-86 п.4а с использованием закрытого радионуклидного источника фотонного излучения типа ОСГИ с радионуклидом 137Cs.

      • 7.3.3.2 Активность радионуклидного источника и время измерения выбираются такими, чтобы статистическая загрузка спектрометра была не более 1 000 имп/с, а число импульсов в пике с энергией 661.7 кэВ не менее 104. Источник излучения помещается в центре торцевой поверхности детектора.

      • 7.3.3.3 Результаты проверки по п. 7.3.3 считаются положительными, если эффективность регистрации гамма-квантов с энергией 661,7 кэВ радионуклида ,37Cs составляет не менее 10%.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результат поверки признают положительным, если с положительными результатами выполнены операции по п.п. 7.1-7.3. Все результаты заносятся в протокол поверки. Форма протокола поверки приведена в Приложении А.

  • 8.2 На спектрометры, признанные годными по результатам поверки, выдают свидетельство о поверке по установленной форме.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке. В свидетельстве указывается (на оборотной стороне):

  • - погрешность характеристики преобразования (интегральная нелинейность);

  • - относительное энергетическое разрешения по линии гамма-излучения с энергией 661,7 кэВ радионуклида 137Cs;

  • - эффективность регистрации гамма-квантов с энергией 661,7 кэВ (137Cs) в пике полного поглощения от точечного источника типа ОСГИ

  • - номер версии и цифровой идентификатор ПО (только в св-ве о первичной поверке).

  • 8.3 При отрицательных результатах поверки спектрометр к применению не допускается и на него выдают извещение о непригодности установленной формы с указанием причин непригодности.

Приложение A

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№_____ от ________20___г.

Наименование прибора, тип:

Заводской номер:

Регистрационный номер в Федеральном

информационном фонде по обеспечению

единства измерений:

Заказчик:

Серия и номер знака предыдущей поверки

(если имеются):

Дата предыдущей поверки:

Вид поверки________________________________________________________________

Наименование нормативного документа при поверке________________________________

Условия поверки

Параметры

Требования НД

Измеренные значения

Средства поверки (наименование эталона и его регистрационный номер, тип и заводские номера средств измерений, применяемых при поверке)______________________________

№ источника

Активность, кБк

Погрешность аттестации, %

Дата поверки

Вспомогательные СИ

Наименование

7мл

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

1 Внешний вид:

Внешний вид, комплектность, маркировка соответствует (не соответствует) требованиям технической документации.

Внешние повреждения прибора отсутствуют (присутствуют).

Вывод: результаты проверки: положительные (отрицательные).

2 Опробование

Прибор работоспособен (не работоспособен).

Сообщения об ошибках отсутствуют (имеются; указать содержание).

Результаты опробования положительные (отрицательные).

3 Подтверждение соответствия программного обеспечения (ПО)

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Gina Star (gina nt.exe)

Mucha

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (по MD5)

недоступен

Результаты подтверждения соответствия ПО положительные (отрицательные).

4 Проверка погрешность характеристики преобразования (интегральная нелинейность).

ИНЛ, %

Результаты проверки ИНЛ положительные (отрицательные).

5 Определение энергетического разрешения но линии гамма-излучения с энергией 661,7 кэВ радионуклида 137Cs

Энергетическое разрешение по линии661,7 кэВ радионуклида 137Cs, %

Результаты определения энергетического разрешения положительные (отрицательные).

6 Определение эффективности регистрации гамма-квантов с энергией 661,7 кэВ (13TCs) в пике полного поглощения от точечного источника типа ОСГИ, расположенного на торце детектора

Эффективность регистрации гамма-квантов с энергией 661,7 кэВ (137Cs) в пике полного поглощения, %

Результаты определения эффективности регистрации положительные (отрицательные).

Вывод: результаты поверки: положительные (отрицательные).

Спектрометр энергии гамма-излучения многоканальных MUCHA Star №_______

годен (не годен) к применению.

Выдано свидетельство о поверке № (извещение о непригодности №)

Дата поверки:

Поверитель

8

1

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.

К проведению поверки допускаются лица, прошедшие специальную подготовку и аттестованные на право поверки спектрометрических средств измерений.

2

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

  • 4.1  При проведении поверки должны соблюдаться требования Основных санитарных правил обеспечения радиационной безопасности ОСПОРБ-99/2010 СП 2.6.1.2612-10, Норм радиационной безопасности НРБ-99/2009 СанПиН 2.6.1.2523-09, Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок ПОТР-016-2001, действующих инструкций по мерам безопасности в поверочной лаборатории, а также требования безопасности, изложенные в соответствующих разделах технической документации на средства поверки.

  • 4.2 К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений

3

УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающего воздуха, °C              20 ±5;

  • -  относительная влажность воздуха, %                60 (-30; +10);

  • -  атмосферное давление, кПа                          101,3 (-15,3; ^5,4);
