Методика поверки «МОДЕМЫ КОММУНИКАТОРЫ МИР-МК-01» (МП 206.1-089-2016)

« /2. »                2016 г.

УТВЕРЖДАЮ Руководитель ИЦ «ВНИИМС»

МОДЕМЫ КОММУНИКАТОРЫ МИР-МК-01

Методика поверки

МП206.1-089-2016 г. Москва 2016

Содержание                                                 Стр

Введение

Операции поверки

Средства поверки

Требования безопасности

Условия проведения поверки

Подготовка к поверке

Проведение поверки

Оформление результатов поверки

Оформление результатов поверки

Приложение А

Приложение Б

Введение

Методика поверки (в дальнейшем - методика) устанавливает порядок проведения поверки модемов-коммуникаторов МИР МК-01 (в дальнейшем -коммуникаторы) и устанавливает объем, условия и методику первичной, периодической и внеочередной поверки коммуникаторов.

Поверка коммуникаторов осуществляется в соответствии с методикой, изложенной в данном документе и утвержденной ИЦ ФГУП «ВНИИМС» в 2016 г.

При выпуске коммуникаторов на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый коммуникатор.

Коммуникаторы, находящиеся в эксплуатации, подлежат периодической поверке по истечении межповерочного интервала.

Внеочередную поверку при эксплуатации коммуникаторов проводят в случае:

• • повреждения знака поверительного клейма (пломбы);

• • утраты формуляра;

• • ввода в эксплуатацию после длительного хранения (более половины межповерочного интервала);

• • известного или предполагаемого ударного воздействия на коммуникаторы или неудовлетворительной работы коммуникаторов;

• • продажи (отправки) потребителю коммуникаторов, не реализованных по истечении срока, равного половине межповерочного интервала.

К поверке коммуникаторов следует допускать лиц, прошедших специальное обучение и аттестованных в соответствии с действующим законодательством РФ в качестве поверителей средств измерений электрических величин.

Межповерочный интервал - 7 лет.

1 Операции поверки

1.1 Операции, выполняемые при поверке коммуникаторов, и порядок их выполнения приведены в таблице 1.1.

Таблица 1.1

• 1.2  При получении отрицательного результата в процессе выполнения любой из операций поверки коммуникаторы бракуют, их поверку прекращают.

• 1.3  После устранения недостатков, вызвавших отрицательный результат, коммуникаторы вновь представляют на поверку.

2 Средства поверки

• 2.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.1.

аблица 2.1

3 Требования безопасности

• 3.1  Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 3.2  При проведении поверки следует соблюдать правила техники безопасности при эксплуатации электроустановок потребителей и требования безопасности, а также меры безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

• 3.3  К работе на установке комплексной для проверки параметров электробезопасности GPT-79803 следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний, если иное не установлено в ее эксплуатационных документах.

• 4 Условия проведения поверки

4. Шри проведении поверки должны быть соблюдены следующие условия:

• коммуникатор проверяют в корпусе с установленным кожухом и без крышки зажимов;

•температура окружающего воздуха - плюс (20 ± 5) °C; •относительная влажность окружающего воздуха - от 30 до 80 %; •атмосферное давление - от 84 до 106 кПа (от 630 до 795 мм рт. ст.); •отсутствие постоянного магнитного поля внешнего происхождения.

• 5 Подготовка к поверке

  • 5.1  Выдержать коммуникаторы в нормальных условиях не менее 2 ч.

  • 5.2  Подготовить к работе средства поверки согласно эксплуатационным документам на них.

  • 5.3  Занести в протокол поверки результаты измерений температуры, влажности и атмосферного давления.

• 6 Проведение поверки

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре проверяют соответствие коммуникаторов следующим требованиям:

• • лицевая панель коммуникаторов должна быть чистой и иметь четкую маркировку в соответствии с ТУ 4035-001-51648151-2012 и ГОСТ 14192-96;

• • в комплекте коммуникаторов должны быть документы «Модем-коммуникатор МИР МК-01. Формуляр» М12.027.00.000 ФО, «Модем-коммуникатор МИР МК-01. Руководство по эксплуатации» М12.027.00.000 РЭ и «Модемы-коммуникаторы МИР МК-01. Методика поверки» Ml2.027.00.000 МП;

• • в комплекте коммуникаторов должна быть программа КОНФИГУРАТОР ПРИБОРОВ УЧЕТА М12.00327-01;

Примечание - Программа должна поставляться на компакт-диске. Руководство по эксплуатации и методику поверки допускается поставлять в виде pdf-файла на компакт-диске;

• • на внутренней стороне крышки зажимов коммуникаторов должна быть прикреплена этикетка со схемой подключения коммуникаторов к электрической сети.

• 6.2 Подтверждение соответствия программного обеспечения

  • 6.2.1 Программное обеспечение (ПО) коммуникаторов является встроенным и реализовано в управляющем микроконтроллере. ПО выполняет функции обработки, хранения, архивирования и передачи информации, индикации состояния и режимов работы, ведения и синхронизации времени, конфигурирования, диагностики и самодиагностики, информационной безопасности и защиты от несанкционированного доступа.

ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.

ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из коммуникаторов без применения специальных программно-технических устройств.

Идентификационные данные ПО коммуникаторов приведены в таблице 4. Таблица 4 - Характеристики ПО

6.3 Проверка метрологических характеристик

6.3.1 Проверка точности синхронизации времени

• 6.3.1.1     Проверку точности синхронизации времени А_синхр, мс, коммуникаторов проводить с помощью программ КОНФИГУРАТОР ПРИБОРОВ УЧЕТА и КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02 (поставляется в комплекте с радиочасами МИР РЧ-02).

• 6.3.1.2     Собрать схему в соответствии с рисунками Б. 1.

• 6.3.1.3    Установить на ПК и запустить программы КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02 и КОНФИГУРАТОР ПРИБОРОВ УЧЕТА.

• 6.3.1.4    Создать в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА канал связи по интерфейсу RS-485 на скорости 115200 бит/с.

• 6.3.1.5    Добавить в канал связи в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА изделие МИР МК-01.

• 6.3.1.6     Перейти на вкладке Конфигурация в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА в группу параметров Время.

• 6.3.1.7     Установить Временную зону вашего региона.

• 6.3.1.8    Синхронизировать локальное время ПК от источника точного времени, - радиочасов МИР РЧ-02, с помощью программы КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02.

• 6.3.1.9     В течение не более 1 мин после выполнения действий, указанных в 6.4.1.8синхронизировать время изделия с временем ПК, нажав кнопку Корректировать время в группе параметров Время в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА.

• 6.3.1.10   Проконтролировать точность синхронизации времени Асинхр, мс, в окне Разница группы параметров Время в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА.

• 6.3.1.11    Выполнить действия, указанные в 6.4.1.8 - 6.4.1.10, не менее 10 раз в течение 1 мин.

• 6.3.1.12   Результаты проверки считаются положительными, если точность синхронизации времени, контролируемая в окне Разница группы параметров Время программы КОНФИГУРАТОР ПРИБОРОВ УЧЕТА, после каждой корректировки времени не превышает ± 1 мс.

• 6.3.2 Проверка абсолютной погрешности суточного хода часов реального

времени

• 6.3.2.1     Проверку абсолютной погрешности суточного хода часов, выполнять после проведения проверки точности синхронизации времени.

Примечание - Допускается после завершения проверки точности синхронизации времени радиочасы МИР РЧ-02 и ПК выключить.

• 6.3.2.2     Через 24 ч от момента завершения проверки точности синхронизации времени включить РЧ-02 и ПК (если они были выключены).

• 6.3.2.3     Синхронизировать локальное время ПК от источника точного времени, - радиочасов МИР РЧ-02, с помощью программы КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02.

• 6.3.2.4     В течение не более 1 мин после выполнения действий, указанных в 6.4.2.3, перейти в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА на вкладку Конфигурация в группу параметров Время, нажать кнопку Прочитать видимые отмеченные параметры.

• 6.3.2.5     Проконтролировать абсолютную погрешность суточного хода часов At, с/сут, в окне Разница группы параметров Время программы КОНФИГУРАТОР ПРИБОРОВ УЧЕТА.

• 6.3.2.6     Результаты проверки считаются положительными, если абсолютная погрешность суточного хода часов, контролируемая в окне Разница группы параметров Время программы КОНФИГУРАТОР ПРИБОРОВ УЧЕТА, не превышает ±0,5 с/сут.

• 7 Оформление результатов поверки

  • 7.1  Коммуникатор, прошедший поверку с положительными результатами, признают годным и наносят на место пломбирования коммуникатора оттиск клейма поверителя.

  • 7.2  Положительные результаты поверки оформляются записью в соответствующем разделе формуляра и свидетельстве о поверке (при периодической поверке), заверенной подписью и оттиском клейма поверителя.

Результаты поверки при необходимости вносят в протокол произвольной формы или формируют в электронном виде (если средства поверки имеют такую функцию), содержащий следующие сведения:

• • обозначение и код коммуникатора;

• • заводской номер коммуникатора;

• • дата выполнения поверки;

• • сведения о поверке используемых средств поверки;

• • результаты поверки.

• 7.3  Коммуникатор, прошедший поверку с отрицательными результатами, бракуют. Клеймо предыдущей поверки гасят, а коммуникатор отправляют в ремонт. В формуляр вносят запись о непригодности с указанием причин.

Приложение А

Схемы подключения коммуникаторов

А1

Рисунок А. 1 - Схема подключения коммуникатора к силовой сети

А1

Al -коммуникаторы;

А2 - IBM PC-совместимый персональный компьютер;

АЗ - устройство сопряжения оптическое УСО-2 ИЛГШ.468351.008 ТУ.

Рисунок А.2- Схема подключения коммуникатора к компьютеру через оптопорт

Приложение Б

Схема контроля

А1 - радиочасы МИР РЧ-02;

А2 - коммуникаторы;

АЗ, А4 - преобразователь интерфейсов ICP CON 1-7561;

А5 - персональный компьютер;

1,2- жгут USB А-USB В (из состава преобразователя интерфейсов ICP CON 1-7561).

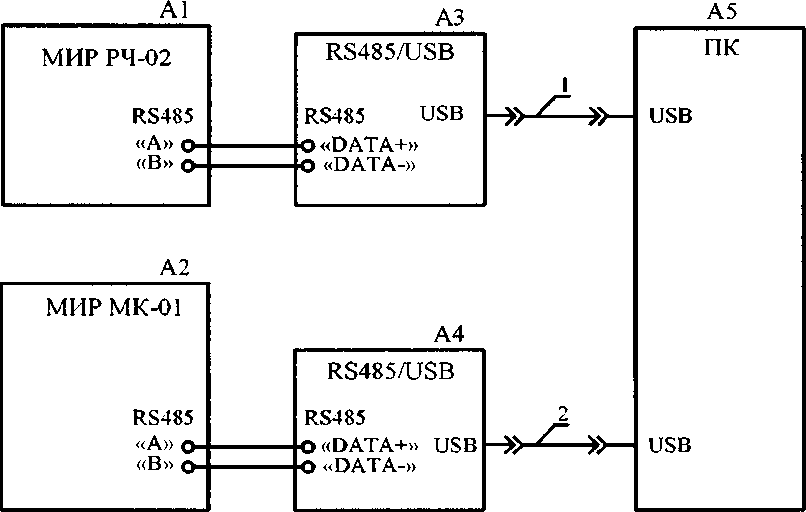

Рисунок Б. 1 - Схема контроля точности синхронизации времени и контроля погрешности суточного хода часов реального времени
