Методика поверки «Комплексы измерительные ,, ГРОЗА-1,, » (62506-15)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель

ФГУП

В.Н.Яншин

2015 г.

Директор

ООО «Молния-Белгород»

.О. .Москаленко

Комплексы измерительные «ГРОЗА-1»

Методика поверки

Москва 2015 г.

Содержание

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное). Метрологические характеристики

1 ВВОДНАЯ ЧАСТЬ

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок комплексов измерительных «ГРОЗА-1» (далее по тексту -комплексы).

• 1.2 Комплексы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в год.

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2. Таблица 2

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на комплексы и применяемые средства измерений.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6 УСЛОВИЯ ПОВЕРКИ

  • 6.1 При проведении поверки должны соблюдаться нормальные условия применения:

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность воздуха 80 % при 25 °C;

• - атмосферное давление от 84 до 106 кПа;

• - напряжение питания переменного тока (220,0±2,2) В;

• - частота (50,00±0,5) Гц;

• 7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75;

• - выдержать комплексы в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр.

    • 8.1.1 При проведении внешнего осмотра проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие серийного номера, указанному в руководстве по эксплуатации;

• - маркировку и наличие необходимых надписей на наружных панелях комплексов;

• - отсутствие механических повреждений (повреждение корпуса, разъемов, клавиатуры, индикаторов).

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в руководстве по эксплуатации, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность комплексов.

• 8.2 Проверка сопротивления изоляции.

  • 8.2.1 Проверку производят при помощи установки для проверки параметров электрической безопасности GPI-745A. Выключатель питания комплексов должен находиться в положении «ВЫКЛ». Приложить испытательное напряжение постоянного тока равное 500 В между замкнутыми накоротко контактами подключения комплекса к питающей сети - с одной стороны и корпусом комплекса - с другой стороны. Измерить полученное значение сопротивления изоляции. Измерение производится в течение одной минуты.

Результат проверки считается положительным, если измеренное значение сопротивления изоляции комплекса составляет не менее 20 МОм.

• 8.3 Проверка электрической прочности изоляции.

  • 8.3.1 Проверку электрической прочности изоляции цепи сетевого питания производят при помощи установки для проверки параметров электрической безопасности GPI-745. Испытательное напряжение переменного тока равное 1,5 кВ частотой 50 Гц подается между замкнутыми накоротко контактами подключения комплекса к питающей сети и корпусом комплекса.

Результат проверки считается положительным, если в течение одной минуты не произошло электрического пробоя или поверхностного перекрытия изоляции.

• 8.4 Опробование.

Опробование комплексов проводят в следующей последовательности:

• 1) Включить комплексы (при включении комплексов происходит загорание светодиодной сигнализации и цифрового табло).

• 2)  Проверить работу светодиодной индикации и цифрового табло.

Результаты проверки считаются положительными, если происходит загорание световой сигнализации о работе комплекса и цифрового табло.

• 8.5 Проверка допускаемых погрешностей измерения (воспроизведения).

  • 8.5.1 Проверка относительной погрешности измерения (воспроизведения) амплитудных значений и отклонения формы волны генерируемых грозовых импульсов электрического напряжения осуществляется при помощи анализатора импульсов цифрового MIAS (далее по тексту - анализатор) в следующей последовательности:

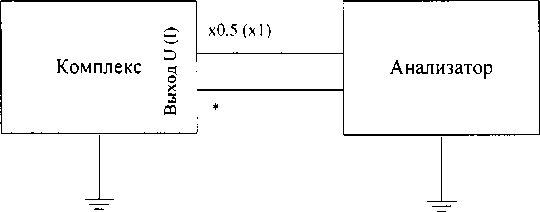

• 1) Собрать схему, представленную на рисунке 1.

• 2) Включить комплекс и анализатор, в соответствии с их руководствами по эксплуатации.

• 3) Перевести комплекс в режим 1,2/50 мкс.



Рисунок 1

• 4) При помощи комплекса поочередно воспроизвести по 5 испытательных сигналов амплитудных значений грозовых импульсов электрического напряжения каждого из диапазонов измерения (воспроизведения) с частотой 50 Гц (при этом предварительно выбрав уровень импульсного напряжения в соответствии с обозначением выходных клемм (*0,5; * 1) на комплексе):

• - 0,5 1,25; 2,5; 3,75; 5 В.

• - 5; 15; 25; 35; 50 В.

• - 5; 125; 250; 375;500 В.

• 5) При помощи анализатора одновременно измерить:

• - длительность фронта генерируемых грозовых импульсов электрического напряжения;

• - длительность импульса генерируемых грозовых импульсов электрического напряжения;

• - амплитудное значение грозовых импульсов электрического напряжения.

• 6) Высчитать полученное отклонение формы волны генерируемых грозовых импульсов электрического напряжения.

• 7) Сравнить показания амплитудных значений грозовых импульсов электрического напряжения измеренных при помощи анализатора и комплекса.

• 8) Высчитать относительную погрешность измерения (воспроизведения) амплитудных значений грозовых импульсов электрического напряжения по формуле (1):

дх = ^х~^х° -100                          (1)

где X- значение, измеренное комплексом;

Хо - значение, измеренное анализатором.

Результат проверки считается положительным, если полученные значения относительной погрешности комплекса и отклонений формы волны импульса напряжения не превышают значений, представленных в приложении А.

• 8.5.2 Проверка относительной погрешности измерения (воспроизведения) амплитудных значений и отклонения формы волны генерируемых грозовых импульсов силы электрического тока осуществляется при помощи анализатора и шунта измерительного ШК-25 (далее по тексту - шунт) в следующей последовательности:

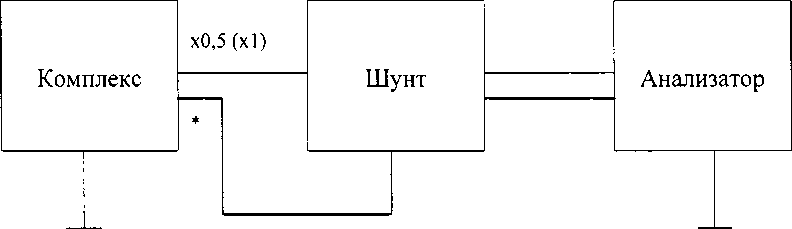

• 1) Собрать схему, представленную на рисунке 2.

• 2) Включить комплекс и анализатор, в соответствии с их руководствами по эксплуатации.



Рисунок 2

• 3) Перевести комплекс в режим 8/20 мкс.

• 4) При помощи комплекса поочередно воспроизвести 5 испытательных сигналов амплитудных значений силы электрического тока с частотой 50Гц: 1,5, 10, 15,25А (при этом предварительно выбрав уровень генерируемых импульсов силы электрического тока в соответствии с обозначением выходных клемм (^х0,5; xl) на комплексе).

• 5) При помощи анализатора одновременно измерить:

- длительность фронта генерируемых грозовых импульсов силы электрического тока;

- длительность импульса генерируемых грозовых импульсов силы электрического то

ка;

- амплитудное значение грозовых импульсов силы электрического тока.

• 6) Вычислить допустимое отклонение формы волны генерируемых грозовых импульсов силы электрического тока.

• 7) Сравнить показания амплитудных значений грозовых импульсов силы электрического тока, измеренных при помощи анализатора и комплекса.

• 8) Вычислить относительную погрешность измерения (воспроизведения) амплитудных значений грозовых импульсов силы электрического тока по формуле (1).

• 9) Результат проверки считается положительным, если полученные значения относительной погрешности комплекса и отклонений формы волны импульса силы электрического тока не превышают значений, представленных в приложении А.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 При положительном результате поверки на паспорт комплексов наносится поверительное клеймо или выдается «Свидетельство о поверке».

  • 9.2 При отрицательном результате поверки, комплексы не допускается к дальнейшему применению, поверительное клеймо гасится, «Свидетельство о поверке» аннулируется, выписывается "Извещение о непригодности" или делается соответствующая запись в паспорте комплексов.

Приложение А

Таблица А.1 - Метрологические и технические характеристики комплексов

9
