Методика поверки «Системы мониторинга параметров изоляции и частичных разрядов INTEGO» (Код не указан!)
СОГЛАСОВАНО
УТВЕРЖДАЮ
Генеральный директор ООО «Кэмлин Рус»
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-1.jpg)
Заместитель директора по качеству ФГУП «ВНИИМС»
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-2.jpg)
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-3.jpg)
Иванникова
г. Москва
2016
Содержание
Настоящая методика распространяется на системы мониторинга параметров изоляции и частичных разрядов INTEGO (далее по тексту - системы), выпускаемые компанией «CAMLIN Limited», Соединенное Королевство Великобритании и Северной Ирландии, и устанавливает методы и средства первичной и периодической поверок.
На поверку представляют систему, укомплектованную в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:
-
- руководство по эксплуатации РЭ;
-
- методика поверки;
Межповерочный интервал - 2 года.
1. ОПЕРАЦИИ ПОВЕРКИ-
1.1. При проведении поверки системы должны быть выполнены операции, приведенные в таблице 1.
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 |
2 |
3 |
4 |
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Опробование |
7.2 |
Да |
Да |
3 Проверка электрического сопротивления |
7.3 |
Да |
Да |
компонентов системы | |||
4 Подтверждение соответствия программного обеспечения |
7.4 |
Да |
Да |
5 Проверка метрологических характеристик |
7.5 | ||
5.1 Проверка пределов допускаемой относительной погрешности измерений |
7.5.1 |
Да |
Да |
кажущегося заряда. 5.2 Проверка пределов допускаемой относительной погрешности измерений |
7.5.2 |
Да |
Да |
амплитудного значения напряжения |
7.5.3 |
Да |
Нет |
повторяющихся частичных разрядов в диапазоне частот от 25 кГц до 50 МГц
|
7.5.4 |
Да |
Нет |
воспроизведения кажущегося заряда калибратором ЧР*. |
7.5.5 |
Да |
Нет |
Примечание: - операция проводится при наличии в комплекте калибратора ЧР. |
-
2.1. При проведении поверки системы должны быть применены основные и вспомогательные средства, указанные в таблице 2.
Таблица 2- Средства поверки
Наименование и тип средства поверки |
Метрологические характеристики |
Мультиметр цифровой DT-9959 |
госреестр № 56774-14 |
Генератор сигналов специальной формы AFG 73051 |
г.р.№ 53065-1 |
Калибратор электрической энергии трехфазный FLUKE 6003А |
г.р. №63701-16 |
Осциллограф цифровой запоминающий LeCroy WaveJet 352 |
г.р. № 32488-06 |

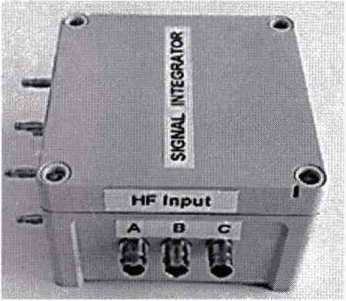

Поверочный комплект датчиков «SIGNAL INTEGRATOR» (в комплект поставки не входит, предоставляется ООО «Кэмлин Рус» по требованию при проведении первичной/периодической |
Необходимое значение сопротивления комплекта поверочных датчиков зависит от первоначального значения установленного датчика |
поверки**) | |
Термометр ртутный стеклянный лабораторный ТЛ-4 |
Диапазон измерения температуры (0 -50) °С,ПГ ±0,1 °C |
Барометр-анероид метеорологический БАММ-1 |
Диапазон измерения атмосферного давления (80 - 106) кПа, ПГ ± 0,2 кПа |
Психрометр М-34М |
Диапазон измерения относительной влажности воздуха (10 - 100) %, ПГ ±6 % |
Примечания:
-
1. Вместо указанных в таблице 2 эталонных и вспомогательных средств поверки, разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.
-
2. Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
-
3. Периодическую поверку системы допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.
-
3.1. К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.
-
3.2. Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.
-
4.1. При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001 РД 153-34.0-03.150-00, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.
-
4.2. Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм2. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.
-
4.3. Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004.
-
4.4. Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.
При проведении поверки должны соблюдаться следующие условия:
-
• температура окружающей среды, °C 15-25;
-
• атмосферное давление, кПа 84- 106;
-
• относительная влажность воздуха, % 30 - 80;
-
6.1. Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
-
6.2. До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на систему и входящих в комплект компонентов.
-
7.1. Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемой системы следующим требованиям:
-
- комплектность должна соответствовать данным, приведенным в эксплуатационной документации;
-
- все органы коммутации должны обеспечивать надежность фиксации во всех позициях;
-
- все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;
-
- маркировка и функциональные надписи должны читаться и восприниматься однозначно;
-
- наружные поверхности корпуса, лицевая панель, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность системы;
При несоответствии по вышеперечисленным позициям система бракуется и поверка прекращается.
-
7.2. Опробование
Проверку функционирования системы осуществляют путем проведения подготовительных операций, связанных с подготовкой к измерениям параметров сигналов физических величин, снимаемых с входа системы, и просмотром выполнения этих операций на его дисплее. Все действия проводят в соответствии с РЭ.
Результаты поверки считаются положительными, если вышеуказанные требования выполняются. При невыполнении вышеуказанных требований поверка прекращается и система бракуется.
-
7.3. Проверка электрического сопротивления компонентов системы
Все измерения проводят со стороны измерителя в шкафу INTEGO!
Значение сопротивления R датчика нанесено на информационную табличку датчика, как показано на рисунке ниже (для R = 25 Ом).
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-4.png)
Также значение сопротивления может быть найдено в web-интерфейсе в меню
Настройки -> МВ -> Ввод в эксплуатацию, как показано на рисунке ниже:
Данные Ввода
Ввод в эксплуатацию
Базовые Значения
Начальное Изменение
Емкости
Начальное Изменение
tan6
Период Обучения
Ввод в эксплуатацию
Сопротивление адаптера ввода ф. А [Ом] |
60 |
Сопротивление адаптера ввода ф. В [Ом] |
60 |
Сопротивление адаптера ввода ф. С [Ом] |
60 |
Емкость ввода ф. А 309
1пФ1
Емкость ввода ф. В [пФ]
304
Емкость ввода ф. С зоз [пФ]
Линейное 132 напряжение [кВ]
Информация о сопротивлениях датчиков ЧР, установленных на вводах
ВНИМАНИЕ: Значения параметров в настройках системы не должны подвергаться изменениям.
Проверку сопротивления датчика «ТАР ADAPTOR» проводят в следующей последовательности:
-
1. Отключают трансформатор, на котором установлен датчик.
-
2. Выключают измеритель INTEGO
-
3. Переводят мультиметр в режим измерения сопротивления
-
4. Отсоединяют разъемы Phoenix, к которым подсоединены сигнальные кабели от модуля/модулей сбора данных

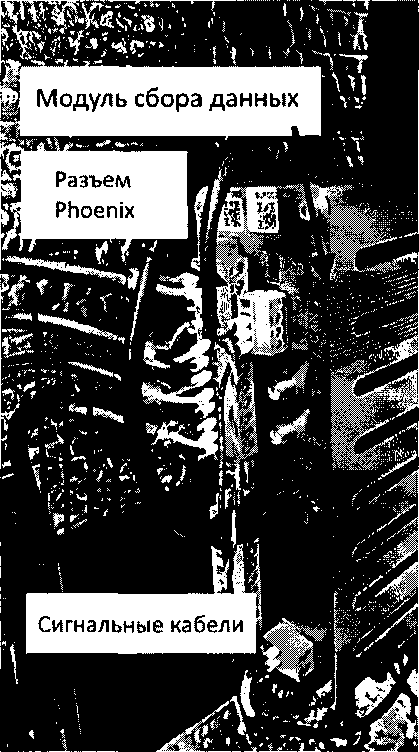

Рисунок 2- Расположение сигнальных кабелей и разъема Phoenix на модуле сбора данных
Используя таблицу 3, таблицу 4 и рисунок 3 выполняют следующие операции:
-
1. Измеряют сопротивление между синим (+) и белым (-) проводами кабеля канала 1 (что составляет сопротивление датчика с сигнальными «+» и «-» проводами кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4.
-
2. Измеряют сопротивление между синим проводом (+) и оплеткой (GND) кабеля канала 1 (что составляет сопротивление датчика с сигнальным проводом «+» и экраном кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4.
-
3. Измеряют сопротивление между белым проводом (-) и оплеткой (GND) кабеля канала 1 (что составляет сопротивление между сигнальным «-» проводом и экраном кабеля) и подтверждают, что измеренное значение сопротивления составляет не более 3 Ом.
-
4. Измеряют сопротивление между синим (+) и белым (-) проводами кабеля канала 2 (что составляет сопротивление датчика с сигнальными «+» и «-» проводами кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4.
-
5. Измеряют сопротивление между синим проводом (+) и оплеткой (GND) кабеля канала 2 (что составляет сопротивление датчика с сигнальным проводом «+» и экраном кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4
-
6. Измеряют сопротивление между белым проводом (-) и оплеткой (GND) кабеля канала 2 (что составляет сопротивление между сигнальным «-» проводом и экраном кабеля) и подтверждают, что измеренное значение сопротивления составляет не более 3 Ом.
-
7. Измеряют сопротивление между синим (+) и белым (-) проводами кабеля канала 3 (что составляет сопротивление датчика с сигнальными «+» и «-» проводами кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4.
-
8. Измеряют сопротивление между синим проводом (+) и оплеткой (GND) кабеля канала 3 (что составляет сопротивление датчика с сигнальным проводом «+» и экраном кабеля) и подтверждают, что измеренное значение сопротивления находится в пределах, указанных в таблице 4.
-
9. Измеряют сопротивление между белым проводом (-) и оплеткой (GND) кабеля канала 3 (что составляет сопротивление между сигнальным «-» проводом и экраном кабеля) и подтверждают, что измеренное значение сопротивления составляет не более 3 Ом.
-
10. Измеряют сопротивление между синим (+) и белым (-) проводами кабеля канала 0 (что составляет сопротивление радиочастотного трансформатора тока с сигнальными «+» и «-» проводами кабеля) и подтверждают, что измеренное значение сопротивления составляет не более 10 Ом.
-
11. Измеряют сопротивление между синим проводом (+) и оплеткой (GND) кабеля канала 0 (что составляет сопротивление между сигнальным «+» проводом и экраном кабеля от радиочастотного трансформатора тока) и подтверждают, что измеренное значение сопротивления бесконечно (разрыв, OL - Over Load на мультиметре) или более 5 МОм.
-
12. Измеряют сопротивление между белым проводом (-) и оплеткой (GND) кабеля канала 0 (что составляет сопротивление между сигнальным «-» проводом и экраном кабеля от радиочастотного трансформатора тока) и подтверждают, что измеренное значение сопротивления бесконечно (разрыв, OL - Over Load на мультиметре) или более 5 МОм.
ВНИМАНИЕ: в случае наличия двух модулей сбора данных повторяют шаги с 1 по 9 для второго модуля.
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-6.png)
Канал 3 (НЗ)
Канал 2(Н2)
Канал 1 (Н1)
Канал О (НО)
Рисунок 3- Схема подсоединение сигнальных кабелей к разъему Phoenix
Таблица 3-Соединения сигнальных кабелей к разъему Phoenix
Терминал на разъеме Phoenix |
Функция |
Цвет провода в кабеле |
НЗ GND |
Датчик ЧР № 3, ЗЕМЛЯ |
Оплетка/экран |
НЗ- |
Датчик ЧР № 3, Вход «-» |
Белый |
НЗ+ |
Датчик ЧР № 3, Вход «+» |
Синий |
H2GND |
Датчик ЧР № 2, ЗЕМЛЯ |
Оплетка/экран |
Н2- |
Датчик ЧР № 2, Вход «-» |
Белый |
Н2+ |
Датчик ЧР № 2, Вход «+» |
Синий |
Hl GND |
Датчик ЧР № 1, ЗЕМЛЯ |
Оплетка/экран |
Н1- |
Датчик ЧР № 1, Вход «-» |
Белый |
Н1+ |
Датчик ЧР № 1, Вход «+» |
Синий |
H0GND |
Радиочастотный трансформатор тока, ЗЕМЛЯ |
Оплетка/экран |
НО- |
Радиочастотный трансформатор тока, Вход «-» |
Белый |
Н0+ |
Радиочастотный трансформатор тока, Вход «+» |
Синий |
Таблица 4 - Допустимые отклонения сопротивления датчика от номинального значения
Номинальное сопротивление датчика R, Ом |
Допустимое отклонение измеренного значения сопротивления между сигнальными «+» и «-» проводами кабеля датчика (п. 1,4,7 данной проверки), Ом |
Допустимое отклонение измеренного значения сопротивления между сигнальным «+» и экраном проводами кабеля датчика (п. 2,5,8 данной проверки)), Ом |
3,75 |
От 0 до 9,5 |
От 0 до 9,5 |
6 |
От 0 до 12,2 |
От 0 до 12,2 |
9 |
От 2,2 до 15,8 |
От 2,2 до 15,8 |
13,5 |
От 5,8 до 21,2 |
От 5,8 до 21,2 |
16,5 |
От 8,2 до 24,8 |
От 8,2 до 24,8 |
28 |
От 17,4 до 38,6 |
От 17,4 до 38,6 |
50 |
От 35 до 65 |
От 35 до 65 |
60 |
От 43 до 77 |
От 43 до 77 |
90 |
От 67 до 113 |
От 67 до 113 |
165 |
От 127 до 203 |
От 127 до 203 |
235 |
От 183 до 287 |
От 183 до 287 |
280 |
От 219 до 341 |
От 219 до 341 |
500 |
От 395 до 605 |
От 395 до 605 |
Примечание: если в системе более одного модуля сбора данных, то на последующих модулях канал 0 не имеет подключений.
-
7.4. Подтверждение соответствия программного обеспечения
Подтверждение соответствия программного обеспечения производится при включении системы следующим образом:
- появляется окно программы
Система Мониторинга Трансформатор;
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-7.png)
ft CAMLIN общее состояние INTECO |
■ .К- ..:,- © ■ 1Г : fV: >- £ X | |
’”’>■‘"'«’"’“7 1 |
' ><ЛИеЧ»НИЯ ЕЧХВСТИ В* |
НлмняамЕтхтиСН |
• А |
Ц, Нев1ствеи»й(а«/а»,'«<'. |
М -Icwnte-ttiittAa/oe'ke) |
• Z |
I ■llSIIISill | |
фй енринмГК |
• Ф |
ЩИ/йааeicwpw*» iH 1й Н Н:|р «*!“<>■ | |
Л|«а»Сс-адони8В | ||
Акти5и»е О1ГНМ» TpeeciH | ||
■ ■< |
S4 1; |
W сонами»» ипб сн |
h«ct»shvh(m<k,'wc.- | ||
II Ее» ф.*гЙ^ви«» CH 9.CW41 | ||
ей |
|| Цммф. о.кй'й | |
ЖН‘|фв|Вф ...Ф|Ц| i |
с оор»<н><н г.гвгч |
' гагтоянггыуча гк ггорож» им |
fiO.IMie.H/'l М» W> I. tOprJHS СК |
Н?аст>*виийу5«/«,'ые' |
||| . |
■М Све:ЮВ*К''гм «Литап г _ ИЦ •вмииаяьуийаатмаиоста» . ~ |
........... ашц По'Ляяигтг» мянймКпыюк ф|® иИ| гкт<4«н*.-ги <тозо« си : < |
ВВОДтсл'Кгм се&мтмй» |
1 ИЗшЯИДЯ |
1й<толкг»« towam ceu<si®M |
i ■ИЙЯВЕ’Ч |
Щ| 1 оглчячглао г.а&ы1»и < ««каюи л__ |
■■лккюпниаиссВнгай «мижж Щамргми «таренысн |
затем окно
Выбрать команду «информация», затем « Об устройстве», появляется окно программы, в котором отображается название ПО и версия ПО (см. стрелки).
Наименование ПО
Номер версии ПО
" ' 1 "" —
$ САМИМ Об Устройстве | (№-anij I $ Ни тройки ■ j Инфо . фр х.,д
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-8.png)
Серийный Номер
Текущая версия ПО
This is a RTM quatty release, suitable for deployment to all TOTUS/WEGO units
Important Note
In this release HMI firmware version 4.1.4 implements a fix for sporadically coiwpted ftah on HMI during FW upgrade but ten* protect against IВ upgrade failures because all previous firmware revisions are affected by this bug. To be 100% sure all HMI boa ids should be updated via the factory JTAG program.
Installation Notes
BuzbyZ images may be found by FTP at ftpBIM.I,1&7/Йг»гй'рис1иофкт~1жЬу2, unoll72 Images at ftp://10.0.!.167/birarKSp®tetkWt ■ aslffl
Яетпюге
Результат определения идентификационного наименования считать положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в разделе «Программное обеспечение» описания типа средства измерений.
Результаты поверки считаются положительными, если версия встроенного ПО не ниже указанных.
При невыполнении этих требований поверка прекращается и система бракуется.
-
7.5. Подготовка системы к проведению поверки
Примечание: эти операции являются необходимыми перед выполнением поверки. Рабочие параметры мониторинга должны быть восстановлены после проведения поверки. Во избежание неправильной работы системы после ввода в эксплуатацию по завершении поверки рекомендуется записывать все изменения конфигурации системы с целью правильного ее восстановления.
-
1. Открывают web браузер, вводят в адресную строку адрес http://l 92.168.7.2/ и производят вход в пользовательский интерфейс системы.
Изменяют содержимое адресной строки с:
http://192.168.7.2/#totus-dashboard
на:
http:// 192.168.7.2/?camlin#totus-dashboard
-
2. Заходят в пункт меню: “Настройки -> ЧР -> Отстройка от помех”.
-
3. Записывают все текущие параметры конфигурации.
-
4. Изменяют следующие параметры в соответствии с рисунком ниже:
Логика
треугольника
Выбор фильтра
Треугольники
Треугольники
Полоса пропуске
Полоса пропуске
Triangle Logic:
Amplitude only;
Band:
Band 1
-
5. Заходят в меню: “Настройки -> ЧР -> Сбор параметров ЧР”.
-
6. Изменяют параметр “Сумарный интервал ЧР” в соответствии с рисунком ниже:
Сбор параметров ЧР
Суммарный интервал ЧР
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-12.png)
Установить по умолчанию
Состояние
Состояние
ВЫПОЛНЕНИЕ
21 секунда
Время До
Следующего
Сбора
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-13.png)
-
7. Нажимают красную кнопку “Прервать”
-
8. В поле «Состояние» должна появиться надпись “ГОТОВ”
Состояние
Состояние
Время До Следующего Сбора
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-14.png)
-
9. Нажимают зеленую кнопку “Начать”
-
10. В поле «Состояние» должна появиться надпись “ВЫПОЛНЕНИЕ”
И. Проверяют, что в поле “Время До Следующего Сбора” происходит обратный отсчет.
Следующие изменения необходимы только при проведении первичной поверки.
-
1. Заходят в меню: “Настройки -> МВ -> Ввод в эксплуатацию”
-
2. Записывают все текущие параметры конфигурации.
-
3. Изменяют следующие параметры согласно следующему списку:
-
• Промышленная частота: 50 Гц
-
4. Нажимают на синюю кнопку “Передать изменения и Начать Заново Все Периоды Обучения”
Примечание: по завершении поверки НЕОБХОДИМО восстановить всю оригинальную конфигурацию системы. В случае невыполнения этого требования возможны последствия в результатах измерений. CAMLIN LIMITED не несет ответственности за работу оборудования в случае невыполнения данного шага.
-
7.5. Определение метрологических характеристик
7.5.1. Проверку пределов допускаемой относительной погрешности измерений кажущегося заряда проводят по методике раздела 3 «Поверка и градуировка» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов» в следующей последовательности:

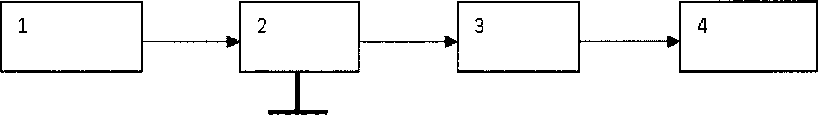

Измерения проводят по следующей структурной схеме:
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-15.png)
-
1- Генератор сигналов специальной формы, откалиброванный в нКл, или калибратор частичных разрядов (ЧР) утвержденного типа с требуемым диапазоном измерений ЧР и требуемой точностью (±3 %);
-
2- Поверочный комплект датчиков «SIGNAL INTEGRATOR» (RHom=50 Ом)*
-
3- Измеритель частичных разрядов;
-
4- ПК;
Примечание:*- поверочный датчик (в комплект поставки не входит, предоставляется ООО «Кэмлин Рус» по требованию при проведении периодической поверки). Характеристики приведены в Приложении А.
-
1) Подключите калибратор ЧР (или генератор AFG) к высокочастотному входу 2-Поверочный комплект датчиков «SIGNAL INTEGRATOR» к фазе А.
Время нарастания: 10 ns время затухания: 200 nS Длительность импульса: 200 ns
Максимальная амплитуда (100%) --------т—
K-t>.
50%
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-16.png)
-♦
I
I
I
♦—"ф
Время нарастания
Длительность импульса,
♦--------------«
время затухания
Рисунок 1- Форма и параметры импульсов для проверки пределов допускаемой относительной погрешности измерений кажущегося заряда
-
3) По прошествии трех минут измерения могут быть считаны из пользовательского web-интерфейса.
-
4) Откройте web-браузер и войдите в пользовательский интерфейс.
-
5) Измените адрес в адресной строке с «http:// 192.168.7.2/#totus-dashboard»
на «http:// 192.168.7.2/?camlin#totus-dashboard».
-
6) Перейдите к следующему разделу.
“Панели управления -> Расширенные тренды ЧР”.
обозначениях на правой
Примечание: Показания могут быть приняты в условных стороне (красная коробка):

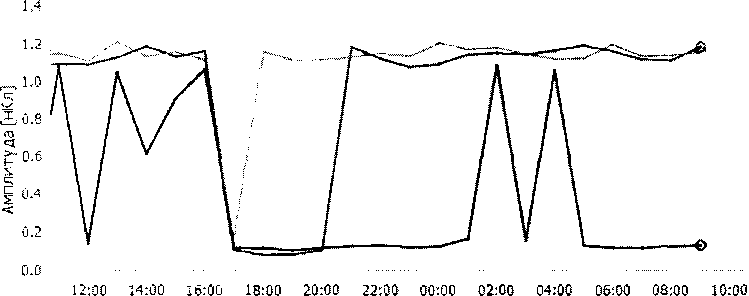

Расширенные тренды ЧР
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-17.png)
пт, 24 июня 2016 г., 09:00:00 UTC
В нКл i |
A Z | ||
■ ■ ■ |
Фаза А стороны 0Н Фаза в стороны вн Фаза С стороны ВН |
1.154 нКл 0,132 иКл 1,183иКя | |
Ввод ф. А сторон... Ввод ф. В сторон... Вводф. С сторон... |
1.099 нКл 1,151 нКп 0.085 нКл |
-
7) Повторите п. 2 поочередно устанавливая на калибраторе следующие значения кажущегося заряда: 2; 5 нКл. При использовании генератора AFG подают импульсы , как покаано на рисунке 1, устанавливая поочередно следующие параметры:
Максимальная амплитуда: 0.5 V
Время нарастания: 10 ns время затухания: 200 ns
Длительность импульса: 200 ns
Требуемый заряд: 5 нКлМаксимальная амплитуда: 1.1 V
Время нарастания: 10 ns
время затухания: 230 ns
Длительность импульса: 230 ns
-
8) Повторите п. 1 - 7 для фаз В и С
-
9) Рассчитывают относительную погрешность измерения кажущегося заряда по формуле (1):
3 = Qu3M ~ Q-кал х 100 О/о (П
Q
zt'KCUl
Где: Qkw значение кажущегося заряда, подаваемое с калибратора, нКл QH3M- измеренное значение кажущегося заряда, нКл
Результаты поверки считаются удовлетворительными, если относительная погрешность измерения кажущегося заряда не превышает ±10 % в каждой проверяемой точке.
-
7.6.2 Проверку пределов допускаемой относительной погрешности измерений амплитудного значения напряжения повторяющихся частичных разрядов в диапазоне частот от 25 кГц до 50 МГц проводят в следующей последовательности:
Измерения проводят по следующей структурной схеме:
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-18.png)
-
1) Откройте web-браузер и войдите в пользовательский интерфейс.
-
2) Измените адрес в адресной строке с «http:// 192.168.7.2/#totus-dashboard»
на «http:// 192.168.7.2/?camlin#totus-dashboard>>
-
3) Зайдите в пункт меню:“ Настройки-> ЧР -> Отстройка от помех”.
-
4) Измените следующие поля в соответствии со следующей иллюстрацией:
Логана
Только амплиту/
треугольника
Полоса пропуска
Выбор фильтра
-
5) Измерения проводят пофазно!
Подключают выход калибратора к фазе А;
-
6) На генераторе задают на калибраторе следующие параметры:
-
■ F=11 кГц;
- UA=1B;
-
■ t=7 нс (длительность переднего фронта)
-
■ t=300 нс (длительность импульса)
-
7) Подают посредством калибратора сформированный сигнал с заданными параметрами на измеритель системы и фиксируют показание системы;
-
8) Устанавливают поочередно напряжение на калибраторе 2 В; 5 В;
-
9) Повторяют измерения поочередно для фаз В и С;
-
10) Рассчитывают относительную погрешность измерения амплитудного значения напряжения повторяющихся частичных разрядов в диапазоне частот от 25 кГц до 50 МГц по формуле (2):
£ = -^±^^±х100 (2)
Где ГГген- установленное значение на генераторе, В ГГсист- измеренное системой значение напряжения, В
Результаты поверки считаются удовлетворительными, если относительная погрешность измерений амплитудного значения напряжения повторяющихся частичных разрядов в диапазоне частот от 25 кГц до 50 МГц не превышает ±30 % в каждой проверяемой точке.
-
7.6.3 Проверку пределов допускаемой абсолютной погрешности измерений изменения угла между напряжениями в измерительных каналах (фазах) проводят в следующей последовательности.

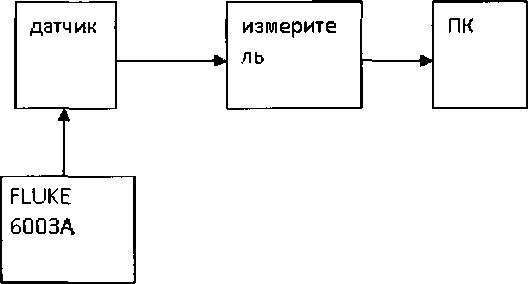

Измерения проводят по следующей структурной схеме:
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-19.png)
-
1) Изучают РЭ на проверяемую систему и эталонный прибор (калибратор FLUKE 6003А)
-
2) На калибраторе FLUKE 6003А задают следующие установки (как показано на ниже):
-
• напряжение по фазам «А», «В», «С» (Ua=Ub=Uc=l В);
-
• частота 50 Гц
-
• угол между напряжениями устанавливают: фь=120°; фа=фс=120°;
-
3) Подают посредством калибратора сформированные сигналы по фазам А, В, С и фиксируют показание системы. Полученное значение фазового угла (фдв) принимают за начальное значение.
Через веб-интерфейс пользователя перейдите по ссылкам:
“Панели управления -> МВ Мгновенные Параметры”.
вн |
сн | |
Значение |
1 Значение | |
Напряжение фазы А |
0.581 В в |
0.579 В О |
Напряжение фазы В |
0.513 В 0 |
0.513 В 0 |
Напряжение фазы С |
0.516 В 0 |
0.002 В О |
Ток фазы А |
0.0053 А 0 |
0.0053 А 0 |
Ток фазы В |
0.0047 А 0 |
0.0047 А 0 |
Ток фазы С |
0.0047 А 0 |
; 0.0000 А 0 |
Емкость фазы А |
242.5 ПФ 0 |
242.0 ПФ 0 |
Емкость фазы в |
214.1 ПФ 0 |
■ 214.1 ПФ 0 |
Емкость фазы С |
2iyjj^O |
• 0.9 пФ 0 |
Фазовый угол АВ |
-120.97 град. <3^ |
-121.05 град. 0 |
Фазовый угол АС |
118.33 град. |
■ -96.62 град. 0 |
Частота |
50.00 ГЦ 0 |
-
4) Задают на калибраторе поочередно следующие значения (рв=120,05; 121,00; 122,00; 125,00; 129,50; 119,95; 119,00; 118,00; 115,00; 110,50 (что соответствует следующим изменениям угла: 0,05; 1; 2; 5; 9,5; -0,05; -1; -2; -5; -9,5) и фиксируют показания системы.
-
5) Рассчитывают абсолютную погрешность измерения изменения угла между напряжением в измерительных каналах по формуле (3):
д = - д?>, (3)
Аф=0,05 град.
Афизм - показание системы, град.
Афизм-физм-физм.нач.
-
6) Рассчитывают пределы абсолютной погрешности измерений изменения угла между напряжением в измерительных каналах (фазах) по формуле (4):
±(0,01 • Афизм+0,02) (4)
Результаты поверки считаются удовлетворительными, если абсолютная погрешность измерений изменения угла между напряжением в измерительных каналах (фазах) не превышает пределов абсолютной погрешности, рассчитанных по формуле (4), в каждой проверяемой точке.
-
7.6.4 Проверку пределов допускаемой относительной погрешности воспроизведения кажущегося заряда калибратором ЧР проводят по методике, изложенной в Приложении А ГОСТ Р55191-2012 альтернативным методом с использованием резистора и цифрового осциллографа, в следующей последовательности:
-
1) Подключают калибратор ЧР к осциллографу;
-
2) Выбирают на осциллографе «измерение площади сигнала (интеграла сигнала)»;
-
3) Подают посредством калибратора ЧР 1 нКл
-
4) Устанавливают положение вертикальных курсоров, как показано на осциллограмме 1;

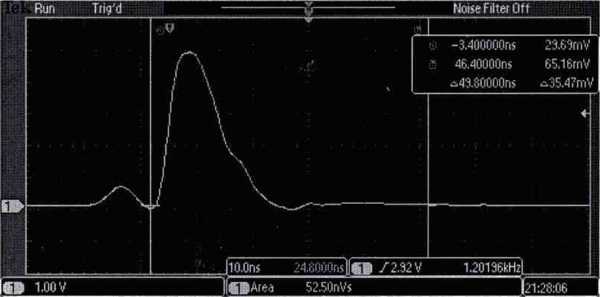

Осциллограмма 1. Измерение кажущегося заряда 1 нКл
-
5) Фиксируют показание осциллографа;
-
6) Повторяют измерения, задавая поочередно посредством калибратора следующие значения кажущегося заряда: 2; 5 нКл;
-
7) Определяют относительную погрешность воспроизведения кажущегося заряда по формуле (7):
; (7)
где q3a4. - заданное значение заряда на калибраторе ЧР, нКл;
qH3M. - измеренное значение заряда, нКл.
qn3M рассчитывается по формуле (8):
Чизм. = xfUdt (8)
где q113M. - воспроизводимый заряд, нКл;
R - нагрузочное сопротивление (50 Ом);
Результаты поверки считаются удовлетворительными, если относительная погрешность воспроизведения кажущегося заряда калибратором ЧР не превышает ±10 % в каждой проверяемой точке.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 Положительные результаты поверки удостоверяются знаком поверки (знак поверки наносится на внешнюю боковую поверхность корпуса системы) и свидетельством о поверке согласно Приказу Минпромторга России №1815 от 2 июля 2015 г. "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах свидетельство о поверке аннулируется и выписывается
извещение о непригодности к применению.
Ведущий инженер отдела 206.1
ФГУП «ВНИИМС»
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-21.jpg)
Е.Б.Селиванова
В.В.Киселев
Начальник отдела 206.1
ФГУП «ВНИИМС»
Приложение АПоверочный комплект датчиков «SIGNAL INTEGRATOR»
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-22.jpg)

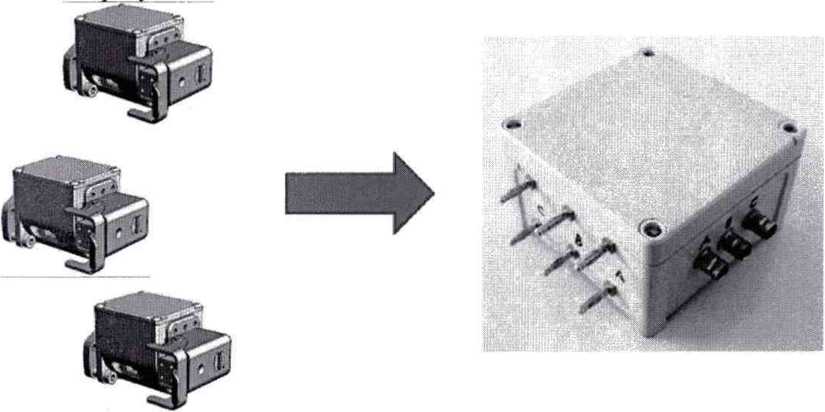

Поверочный комплект датчиков (далее -комплект) используется при проведении периодической поверки систем INTEGO с целью невмешательства в структуру установленных реальных датчиков, которые подключены к вводам трансформатора при установке оборудования.
Комплект имитирует работу реальных датчиков «ТАР ADAPTOR» , подсоединённых к вводам трансформатора.
Комплект позволяет в точности воспроизвести такие же сигналы, которые поступают в измеритель с реальных датчиков. Комплект состоит из трех датчиков, собранных в одном корпусе, как показано на рисунке ниже:
![Методика поверки. Системы мониторинга параметров изоляции и частичных разрядов INTEGO. ОЕИ Аналитика](mp_html/1071846970637e723aa8284_files/1071846970637e723aa8284-23.jpg)
Датчики в комплекте имеют электрическую схему, абсолютно идентичную реально установленным датчикам. Учитывая, что генератор низкого напряжения будет напрямую подсоединен к комплекту, то есть необходимость в делении напряжения отсутствует, внутреннее сопротивление датчиков комплекта соответствует 50 Ом.
20
