Методика поверки «ГАЗОАНАЛИЗАТОР "ДЭКОС"» (МРБ 1881-2009)

У I В I РЖДл ю

• 1 ’АЗОАНАЛНЗАТОР «ДЭКОС»

МЕТОДИКА ПОВЕРКИ

МТБ MIL /Ж -20(0

РАЗРАБОТАНО

Директор ЦП ЧУ IX -ОКО ГЕХЦЕНI Р ■ L оВДиЛрок

О «         о         200'1

Минск

Настоящая методика распространяется на газоанализатор Д')КО( (далее - газоанализатор), предназначенный для циклического автоматического измерения объемной доли четырех компонентов из пяти возможных: оксида углерода (СО), кислорода (О?). оксида азола (NO), диоксида азота (NO?), диоксида серы (SO?). в промышленных выбросах и дымовых газах топливосжигающих установок, и устанавливает методы и средства их поверки.

Межповерочный интервал - 6 месяцев.

• 1.1 При проведении поверки выполняю! операции, указанные в таблице I.

Таблица 1

• 1.2. Если при проведении гой или иной операции поверки получен отрицательный результат. дальнейшая поверка прекращается.

Поверка проводится в поверочной лаборатории комплексно, когда все модули находятся в сборе.

• 1.3. Допускается проведение поверки непосредственно на месте установки при условии выполнения требований, приведенных в разделе 5 настоящей методики, и наличия средств поверки, указанных в таблице 2.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

Допускается применять средства, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

Соотношение погрешности средства поверки и погрешности поверяемого [-аюапали-затора должно составлять не более 1:3.

• 3.1 При проведении поверки соблюдают следующие i ребования безопасности. Помещение, в котором проводят поверку, должно быть оборудовано нриточно-вы-

Iяжной вентиляцией.

Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

При работе с чистыми газами и газовыми смесями в баллонах иод давлением соблюдают "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением".

При работе с i азоанализатором, необходимо соблюдать требования безопасности, изложенные в ТИПА на них.

В случае проведения поверки на месте эксплуатации должны соблюдаться требования безопасности, действующие на предприятии, где эксплуатируется данный газоанализатор.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающей среды: (20 ± 51 °C;

• - относительная влажность окружающей среды: от 30 до 80 %;

-- атмосферное давление: от 84 до 106.7 к! 1а.

Концентрации вредных веществ в воздухе рабочей зоны не должны превышать предельно-допустимые концентрации (Г1ДК). приведенные в ГОСТ 12.1.005-88.

Колебания температуры окружающего воздуха при проведении гюверки и регламентных работ (корректировки нулевых показаний и чувствительности) не должны превышать ±5 °C.

• 5.1 11срсд проведением поверки выполняют следующие подготовительные работы:

• -  подготавливают газоанализатор к работе в соответствии с требованиями Руководства по эксплуатации;

• -  проверяют наличие паспортов и сроки годности ПЕС:

..... баттоны с ПГС выдерживают в помещении, в котором проводят поверку, в течение

24 ч, поверяемый газоанализатор - в течение 2 ч;

• -  подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• -  проводят сборку газовой системы, схема которой приведена на рисунках 1. 2. Сборка газовой системы ведет ся гибкой поливинилхлоридной трубкой (1IBX) 6x1500 мм;

• - включают приточно-вытяжную вентиляцию.

• 5.2 Перед проведением поверки должна быть проведена корректировка пулевых показаний и чувствительности в соответствии с Руководством по эксплуатации. В процессе поверки проведение указанных операций не допускается.

• 5.3 Перед выключением газоанализатор должен обязательно продуваться свежим воздухом.

• 6.1 Внешний осмотр

При внешнем осмот ре прибора устанавливают:

• -  исправность органов управления;

• -  наличие маркировки, соответствующей требованиям РЭ:

• -  отсутствие механических повреждений и нарушений покрытий, влияющих на работоспособность;

Результат считается положительным при выполнении данных требований

• 6.2 Опробование

• 6.2.1 Проверка функционирования

Проверку функционирования газоанализатора проводят в процессе тестирования при включении в соответствии с Руководством по эксплуатации. На дисплей должны выводиться значения концентрации, единицы измерения, вид газа, сообщения о неисправностях, коды ошибок и т.д.. '

Результаты проверки считают положительными, если все технические тесты завершились успешно.

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение основной абсолютной погрешности измерения объемной доли оп-р еде. 1 я емо г о ко м п о н е н та

Определение основной абсолютной погрешности проводится по поверочным газовых! смесям, содержащим поверочный компонент'.

Номинальные значения содержания определяемых компонентов и пределы допускаемой абсолютной погрешност и ПГС приведены в таблицах А.1 -А.8 Приложения А.

Подачу Г( (»-Г1ГС. находящихся в баллонах под давлением, проводят следующим образом:

• -  собирают газовую систему, схема которой изображена на рисунке 1 е использованием ПВХ (или фторопластовой) трубки.

• -  вентилем точной регулировки устанавливают расход <1.0 - 2.0) дм’/мин. контроль расхода ПГС из баллона осуществляют при помощи ротамет ра.

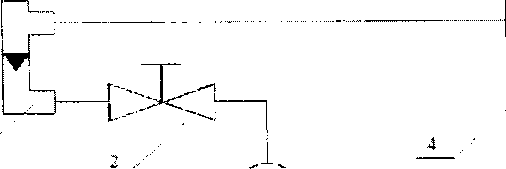

где:    1......баллон с 11ГС:

• 2 - вен гиль точной регулировки:

• 3 - ротаметр;

• 4 - газоанализатор.

Рисунок 1 - Схема соединений при поверке с использованием ПГС-ГСО, находящихся в баллонах по,ч давлением.

Определение основной абсолютной погрешности проводят при поочередной подаче на газоанализатор ПГС в последовательности: №■ 1-2-3.

Основную абсолютную погрешность в каждой точке диапазона измерений рассчитывают по формуле (1):

л = Л';' - Х;^!                                              (I)

где: .V" - измеренное значение объемной доли (показания на дисплее i:азоанализатора) при подаче i-ой ПГС. % или ppm (млн'¹):

X'¹ - действительное значение объемной доли определяемого компонента в i-ой III С.

Результаты определения считают положительными, если значения основной абсолютной погрешности не превышают значений, указанных в таблице 3.

Таблица 3

• 6.3.2 Определение основной относительной и приведенной погрешностей измерения объемной .юли определяемою компонента

Определение основной относительной и приведенной погрешностей проводят по схеме, указанной на рис.1 последовательно по каждому измерительному каналу при поочередной подаче на входы датчиков поверочных газовых смесей в последовательности: № 1-2-3.

Номинальные значения содержания определяемых компонен тов I II'С ГСО приведены в таблицах Л.1 А.5 Приложения А.

По результатам измерений, полученным в каждой точке проверки, определяют основную погрешность измерительного капала.

Значение основной относительной погрешности (/>,.%) измерения объемной доли в каждой точке диапазона измерений рассчитывают по формуле (2 и

.Г^; - А У

А - ’         П!0%                        12)

А’"

Результаты считают положительными, если полученные значения основной относительной п абсолютной погрешностей не превышают значений, указанных в таблице 3.

• 8.1 При проведении поверки составляют' протокол результатов поверки, форма которого приведена в Приложении 1>.

• 8.2 При положительных результатах поверки по настоящей методике, газоанализатор признают годным к эксплуатации при этом оформляется свидетельство о поверке по форме приложения В С ГБ 8003-93.

• 8.3  При отрицательных результатах поверки эксплуатацию i азоапализатора запрещают и выдают извещение о непригодности по форме приложения Г С ГБ 8003-93 с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

Таблица А. 1

Таблица А.2'

Таблица А.З

Таблица А,4

АГА АЖ¹ Ж; «Ж-ТА   А

• ± ; ss- < ■ ■

Таблица А.5

Примечание,- Поверочный нулевой газ - азот (111-1Г - азот) в баллонах пол давлением по ГОС! 9293-74.

(справочное) Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ №

Наименование ........................ .............. Зав. №....................... ..

Кому принадлежит _     .............................................................................................................................................................................................................................................................

Организация, проводящая поверке................ _.....__..........

Условия поверки:     темпера!ура окружающего воздуха ________________________________________________________ ( ;

относительная влажность окружающего воздуха ............................... %,

атмосферное давление                  ...................... кМл

Средства поверки         ______________ _.............................................................................................

Р!-.ЗУ.1Ы.\ГЫ ПОВЕРКИ

• 1. Внешний осмотр                             ________

• 2. Опробование _ _                 ............................................................

• 3. Определение метрологических характеристик:

  Определяемый компонент(канал измерений)	Диапазон измерений	Пределы допускаемой основной погрешности		Максимальное значение основной погрешности, полученное при поверке
  		Относительной	Абсолютной
  		1

• 4. Заключение

9 из 9

9
