Методика поверки «Контроллеры многофункциональные ЭНТЕК» (АФЛС.421455.002 МП)

Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора ^производственной метрологии ФГУП «ВНИИМС»

Н.В. Иванникова 'О^    2019 г.

Контроллеры многофункциональные ЭНТЕК

Методика поверки

АФЛС.421455.002 МП г. Москва

2019

• 1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ И ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящая методика распространяется на контроллеры многофункциональные ЭНТЕК (далее КМ ЭНТЕК) производства ООО «Энтелс», г. Москва, предназначенные для автоматизации учета энергоресурсов и диспетчеризации объектов энергетики, промышленности и ЖКХ, обеспечивая обработку, хранение, преобразование и обмен информацией с серверами сбора.

Методика устанавливает объем, методы и средства первичной и периодической поверок КМ ЭНТЕК и порядок оформления результатов поверки.

Допускается проведение поверки отдельных модулей и (или) отдельных ИК в составе модуля КМ ЭНТЕК в соответствии с письменным заявлением владельца КМ ЭНТЕК с обязательным указанием информации об объёме проведенной поверки в перечне поверенных модулей и (или) отдельных ИК, являющемся неотъемлемой частью свидетельства о поверке КМ ЭНТЕК.

Отдельные модули и (или) отдельные ИК в составе модуля, прошедшие поверку с отрицательным результатом, выводятся из эксплуатации и не включаются в перечень поверенных отдельных модулей и (или) отдельных ИК в составе модуля, являющийся неотъемлемой частью свидетельства о поверке.

После ремонта КМ ЭНТЕК, а также после замены его измерительных компонентов проводят первичную поверку. Допускается проводить поверку только тех отдельных модулей и (или) отдельных ИК в составе модуля, которые подверглись указанным выше воздействиям. При этом срок действия свидетельства о поверке на КМ ЭНТЕК в части указанных отдельных модулей и (или) отдельных ИК в составе модуля устанавливается до окончания срока действия основного свидетельства о поверке.

Интервал между поверками - 8 лет.

• 2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 3 СРЕДСТВА ПОВЕРКИ

Для проведения поверки должны быть применены средства измерений, указанные в таблице 2

Таблица 2 - Рекомендуемые средства измерений для проведения поверки

Для контроля климатических условий рекомендуется использовать средства измерений приведенные в таблице 2.

Для контроля климатических условий допускается применение других аналогичных средств измерений, пределы допускаемой погрешности которых не превышают пределов, указанных в описаниях типов рекомендуемых для контроля условий поверки средств измерений.

Допускается использовать иные эталоны, не приведенные в таблице 2, при соблюдении следующих условий:

• - погрешность средств измерений не должна быть более 1/5 предела контролируемого значения погрешности;

• - допускается использовать средства измерений, имеющие пределы допускаемых значений погрешности не более 1/3 пределов контролируемых значений погрешности, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86);

Все средства измерений, используемые при поверке, должны быть поверены и иметь действующие свидетельства.

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Поверку КМ ЭНТЕК должен выполнять поверитель, прошедший инструктаж по технике безопасности, освоивший работу с КМ ЭНТЕК и используемым для поверки оборудованием, изучивший настоящую методику поверки и техническую документацию на КМ ЭНТЕК.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования по безопасности, оговоренные в Технической документации на КМ ЭНТЕК, применяемое оборудование.

• 6 УСЛОВИЯ И ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

  • 6.1 Поверка КМ ЭНТЕК должна проводиться в нормальных условиях:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность окружающего воздуха 30 - 80 %;

• - атмосферное давление 85 - 105 кПа;

• - практическое отсутствие внешнего магнитного поля;

• - напряжение питающей сети (номинальное значение ± 2%);

• - частота сети (50 ± 1) Гц.

Допускается проведение поверки на месте эксплуатации КМ ЭНТЕК в рабочих условиях в части температуры и влажности, если при этом соблюдаются условия применения средств поверки.

• 6.2 Перед началом поверки поверитель должен изучить руководство по эксплуатации АФЛС.421455.002 РЭ, руководства на оборудование используемое при поверке.

• 6.3 Перед проведением поверки КМ ЭНТЕК выдерживают не менее 2-х часов в нормальных условиях по п. 6.1.

• 6.4 Перед проведением поверки ИК на месте эксплуатации автоматизированной системы проводят организационно-технические мероприятия по обеспечению:

• - доступа поверителей к местам расположения входных цепей ИК и выходным датчикам;

• - отключения входных цепей ИК от измерительных преобразователей (датчиков) и, в необходимых случаях, отключения КМ ЭНТЕК от сети питания.

• 6.5 Средства измерений устанавливают в нормальное положение и подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 6.6 При всех видах поверок, кроме первичной, предъявляют свидетельство о предыдущей поверке КМ ЭНТЕК (или документ его заменяющий).

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр.

При проведении внешнего осмотра КМ ЭНТЕК выполняются следующие операции:

• 7.1.1 Соответствие комплектности КМ ЭНТЕК технической документации.

• 7.1.2 Проверка маркировки КМ ЭНТЕК и соответствие заводских номеров на табличке (шильдике) КМ ЭНТЕК, номерам указанным в паспорте. Таблички должны соответствовать ГОСТ 12969-67. Способ изготовления таблички устанавливается заводом-изготовителем. Маркировка и функциональные надписи, относящиеся к световым индикаторам, и присоединения, должны восприниматься без затруднений и неоднозначности.

• 7.1.3 Наличие свидетельства о предыдущей поверке.

• 7.1.4 Проверка наличия пломб и защитных наклеек в оговоренных местах.

• 7.1.5 Проверка внешнего вида КМ ЭНТЕК с целью выявления возможных механических повреждений.

• 7.1.6 Проверка целостности кабелей связи.

Примечание: п 7.1.3, 7.1.4 выполняются во время периодической поверки.

Не допускают к дальнейшей поверке КМ ЭНТЕК, у которых обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей и прочие повреждения.

• 7.2 Опробование

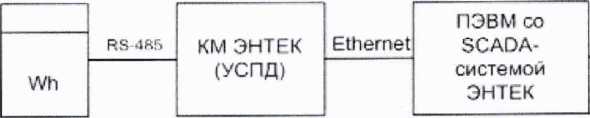

Подключить КМ ЭНТЕК по следующей схеме:

• 7.2.1 Запуск контроллера КМ ЭНТЕК проводится в соответствии с п.2.2.1-2.2.3, Руководства по эксплуатации АФЛС.421455.002 РЭ. В соответствии с состоянием системы отображаемой на экране монитора, принимается решение о корректной и исправной работе контроллера (Руководство по эксплуатации АФЛС.421455.002 РЭ п.2.2.4, 2.2.5, 2.2.6).

Поверитель должен убедиться, что программа «Enlogic» может:

• - считывать архив данных из прибора;

• - считывать разницу внутренних часов КМ ЭНТЕК и компьютера;

• - записывать и считывать конфигурацию с прибора КМ ЭНТЕК.

• 7.3 Проверка абсолютной среднесуточной погрешности текущего времени

  КМ ЭНТЕК

Проверку абсолютной среднесуточной погрешности хода часов проводить следующим способом:

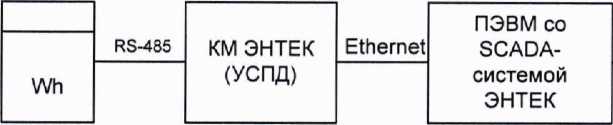

Подключить КМ ЭНТЕК по следующей схеме:

RS-232

Источник ТОЧНОГО времени

Настраивают источник точного времени. Выполняют предустановку времени КМ ЭНТЕК в соответствии с сигналами от эталонного источника с помощью сервисного ПО, и синхронизируют время в КМ ЭНТЕК с временем эталона. По истечении 24 часов с момента синхронизации часов КМ ЭНТЕК с эталонным источником повторно синхронизируют время КМ ЭНТЕК с временем эталона при помощи сервисного ПО. С помощью тестового ПО просматривают величину коррекции времени в журнале событий КМ ЭНТЕК.

Примечание - На всем интервале определения погрешности отсчета текущего времени не допускается перезагрузка КМ ЭНТЕК.

Результаты считаются удовлетворительными, если полученная погрешность не превышает ± 3,0 с.

• 7.4 Проверка идентификационных данных программного обеспечения

Проводится проверка соответствия следующих заявленных идентификационных данных программного обеспечения:

• - наименование программного обеспечения;

• - идентификационное наименование программного обеспечения;

• - номер версии (идентификационный номер) программного обеспечения;

• - цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

• - алгоритм вычисления цифрового идентификатора программного обеспечения;

• - проверка уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений.

Проверка контрольной суммы выполняется следующим образом:

• - подключить технологическую ПЭВМ к порту КМ ЭНТЕК;

• - с помощью программы WinSCP или аналогичной получить доступ к файловой системе КМ ЭНТЕК (необходимо знать параметры доступа, имя пользователя и пароль);

• - перейти в нужную директорию /mnt/ufs/home/enlogic/,

Выбрать в меню «Commands»/ «Open Terminal».

Вычислить контрольную сумму MD5 модуля получения данных от внешних устройств (файла enlogic-drv), подав команду md5sum enlogic-drv.

Утилита выдаст вычисленную контрольную сумму в шестнадцатеричном виде.

КМ ЭНТЕК признают прошедшим идентификацию ПО, если заявленные идентификационные данные ПО отображаемые на дисплее ПК соответствуют данным, приведенным в описании типа средства измерений.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 По окончанию работ по поверке оформляют результаты поверки путем записи в паспорте КМ ЭНТЕК или выписывают свидетельство о поверке, оформленное в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Знак поверки наносится в паспорт и (или) на свидетельство о поверке

• 8.2 При отрицательных результатах поверки КМ ЭНТЕК к эксплуатации не допускается. Производится запись в паспорте КМ ЭНТЕК о непригодности его к эксплуатации, выписывают на них извещение о непригодности, оформленное в соответствии с приказом № 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Разработали:

Зам. Начальника отдела 201 ФГУП «ВНИИМС»      С / ^:       Ю. А. Шатохина

Инженер 2 кат. ФГУП «ВНИИМС»                          А.В. Лапин
