УТВЕРЖДАЮ

Руководитель ИЦ ФГУП «ВНИИМС»

Иванникова

2016 г.

УСТРОЙСТВО КОНТРОЛЯ РАДИАЦИОННЫХ

И ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК "УКРЭХ

Методика поверки

9442-009-42448921-00 МП

с изменением № 1

Москва

2016

Настоящая методика поверки (МП) распространяется на входящие в состав устройства УКРЭХ киловольтметр радиационного типа, измеритель мощности экспозиционной дозы и времени экспозиции рентгеновского излучения и устанавливает методику и средства первичной и периодической поверки указанных средств измерений.

Поверка УКРЭХ проводится путем непосредственного сличения с эталонными измерительными средствами измерений с целью определения погрешностей поверяемых СИ в составе УКРЭХ и их соответствия паспортным данным.

Допустимые пределы основных относительных погрешностей и диапазоны измерений характеристик рентгеновских аппаратов указаны в таблице 1.

Таблица 1.

№ п/п

Измеряемые характеристики

Диапазон измерений

Допустимые пределы основной погрешности. %

1.

Высокие анодные напряжения

40...125 кВ

±5

2.

Время экспозиции

10...5000 мс

±5

3.

Мощность экспозиционной дозы

6...200 Р/мин

±20

Устройство УКРЭХ представляется на поверку вместе с эксплуатационными документами в соответствии с предписаниями ПР 50.2.006-94 и ГОСТ 2.601-95: методикой поверки, паспортом или свидетельством о последней поверке, а также с необходимыми комплектующими устройствами.

При проведении поверки органами Государственной метрологической службы (ГМС) на местах их изготовления, ремонта или эксплуатации заказчики должны:

  • - обеспечивать доставку эталонов и вспомогательных средств, принадлежащих органам ГМС, к месту поверки и обратно;

  • - выделять помещения и вспомогательный персонал, необходимые для проведения поверки;

  • - обеспечивать в необходимых случаях хранение эталонов, принадлежащих органам ГМС, под их пломбой;

  • - предоставлять, в случае обслуживания передвижной поверочной лабораторией, место стоянки и обеспечить ее подключение к требуемым сетям, а также обеспечивать ее сохранность.

  • 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполнятся операции, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта

Обязательность операции при поверке

первичной

периодической

Внешний осмотр

6.1

Да

Да

Опробование

6.2

Да

Да

Проверка потребляемой мощности

6.3

Да

Нет

Определение основной погрешности радиационного киловольтметра

6.4

Да

Да

Определение основной погрешности измерений времен экспозиции

6.5

Да

Да

Определение основной погрешности измерений мощности экспозиционной дозы

6.6

Да

Да

2. СРЕДСТВА ПОВЕРКИ
  • 2.1. При проведении поверки применяются следующие средства поверки:

  • - эталонная измерительная система ИС-120, состоящая из делителей ДН-60А и ДН-60К (номинальные коэффициенты деления К=10000), встроенных в высоковольтный стабилизатор ВПУ-0,5-150 и включенных в анодную и катодную цепи соответственно, и двух вольтметров типа В7-34, подключенных к выходам низковольтных плеч делителей, диапазон измеряемых постоянных напряжений от 40 до 125 кВ, погрешность не более ± 1,0 %;

  • - клинический дозиметр типа 27012 “RFT”, диапазон измерений 1...200 Р/мин, погрешность не более ± 5,0 %;

  • - частотомер 43-36, диапазон измерений временных интервалов 0,01... 10000 мс, погрешность ±0,01 %;

прибор В7-35, диапазон измерений "10 В", погрешность не более ± 0,25 %; диапазон измерений тока "1,0 А", погрешность не более ± 0,5 %.

  • 2.2. Вместо указанных выше средств поверки могут быть использованы и другие средства измерения с аналогичными или лучшими метрологическими характеристиками. Например, эталонный измеритель анодных напряжений ИАН-3, диапазон измеряемых постоянных напряжений с пульсациями от 40 до 125 кВ, при уровне пульсаций до 25 % погрешность ± 0,25 %.

  • 2.3. Средства поверки должны иметь действующие свидетельства о поверке и быть в исправном состоянии.

  • 2.4. Вспомогательное оборудование: рентгенодиагностический аппарат РУМ-20 с стабилизатором высокого напряжения ВПУ-0,5-150, стабилизированный источник питания Б5-21, контрольный осциллограф типа С1-69, измеритель нелинейных искажений С6-11, гигрометр психрометрический ВИТ-2, термометр по ГОСТ 9177-74. барометр.

3. УСЛОВИЯ ПОВЕРКИ
  • 3.1. При проведении поверки должны быть соблюдены следующие условия:

  • - диапазон окружающих температур от + 10 С° до + 35 С°;

  • - относительная влажность не более 80 %. при 25 С°;

  • - атмосферное давление (760 ± 30) мм рг.ст.

  • 3.2. Нестабильность напряжения источника высокого напряжения не более ± 5 %, сети питания низковольтных средств измерений не более ± 10 %.

4.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1. При проведении поверки следует руководствоваться требованиями по технике безопасности в соответствии с НРБ-99, «Санитарными правилами и нормативами СанПиН 2.6.1.802-99», ГОСТ 12.3.019-80, ГОСТ Р50267.0.3.-99, а также требованиями, указанными в документации на средства поверки и поверяемое оборудование.

  • 4.2.  Средства поверки, вспомогательные средства и оборудование должны соответствовать требованиям ГОСТ Р 50267.0-92, ГОСТ Р 50267.0.2-95. ГОСТ Р 50444-92, ГОСТ 12.2.007.0-75, ГОСТ 51350-99 и ГОСТ 22261-94.

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 5. Е Установить поверяемый прибор в рабочее положение в зоне пучка рентгеновского излучения, соблюдая условия и правила, предусмотренные руководством по эксплуатации - перекрестье в световом поле центратора рентгеновского излучателя должно находиться в центре приемного окна УКРЭХ.

    • 5.2. При проведении поверки радиационного киловольтметра в составе УКРЭХ собрать измерительную схему, приведённую на рис.Е

    • 5.3. При поверке дозиметра в составе УКРЭХ собрать измерительную схему, приведённую на рис.2, при этом датчик эталонного дозиметра помещается в непосредственной близости от приемного окна УКРЭХ.

    • 5.4. При проведении поверки измерителя времени экспозиции в составе УКРЭХ следует собрать измерительную схему, приведённую на рис.З.

    • 5.5. Клеммы заземления приборов и оборудования присоединить оголенным проводом к контуру заземления.

    • 5.6. Включить для прогрева измерительные приборы.

    • 5.7. Проверить исправность блокировок и закрыть двери в испытательную зону.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6. Е Внешний осмотр.

При внешнем осмотре установить:

отсутствие дефектов, повреждений и загрязнений на наружных поверхностях поверяемого прибора;

соответствие маркировки и комплектации средств измерений требованиям технической документации;

исправность контактных выводов и разъемов;

  • 6.2. Опробование.

Включить высокое напряжение на рентгеновском аппарате, соответствующее нижнему пределу диапазона измерений, контролируя режим работы по пультовым приборам, выдержать экспозицию в течение 2-3 секунд и затем выключить напряжение. Определить показания УКРЭХ при измерениях анодного напряжения, времени экспозиции и мощности экспозиционной дозы. Убедиться в работоспособности прибора. Повторить данную операцию при двух-трех значениях напряжений по диапазону измерений.

  • 6.3. Проверку потребляемой мощности проводят с помощью вольтметра с пределом измерений 10 В и амперметра с пределом измерений до 1.0 А класса точности не ниже 1,5 по ГОСТ 8711-93 при номинальном напряжении питающего элемента.

  • 6.4.   Определение основной относительной погрешности радиационного киловольтметра в составе УКРЭХ при измерении анодных напряжений на рентгеновской трубке рентгеновского аппарата.

При определении основной относительной погрешности используется метод непосредственного сличения показаний поверяемого прибора с показаниями эталонной измерительной системы в кВ.

  • 6.4.1. Определение основной относительной погрешности поверяемого радиационного киловольтметра проводится в следующей последовательности: вольтметры В7-34, измеряющие напряжения с выходов делителей ДН-60А и ДН-60К, переключаются на диапазон измерения "10В" (входное сопротивление вольтметра на этом диапазоне составляет 20 ГОм);

входы обеих лучей контрольного осциллографа должны быть закрыты, т.е. переключены на измерение переменных сигналов с выходов делителей;

высокое напряжение подаётся включением тумблера "Пуск" на схеме управления стабилизатором В ПУ-0,5-150;

напряжение контролируется по пультовому киловольтметру, одновременно контролируется уровень переменных сигналов по экрану осциллографа, который не должен превышать 0,1 от уровня измеряемого напряжения;

показания с выходов обоих делителей складываются для получения отсчета значения напряжения, приложенного к рентгеновской трубке, и записываются в протокол;

измерения проводятся в полном диапазоне высоких напряжений на ступенях напряжений 40, 50, 60, 70, 80, 90, 100, НО, 125, кВ, при этом на каждой j - той ступени напряжения выполняется i измерений (рекомендуется по десять измерений), контролируя при этом сохранение установленного напряжения по пультовому прибору;

по результатам измерений на каждой j-ой ступени определяют и заносяз в протокол значения относительной погрешности, определяемой расхождениями 5ui между показаниями поверяемого киловольтметра и эталонной ИС по формуле (в процентах):

8ui = l()0*(Uxi - KH*Uoi)/K.H*Uoi                           (1)

где Uxi - показания радиационного киловольтметра в составе УКРЭХ, кВ;

Uoi =(Voi | + Уо1з) - сумма показаний с выходов делителей эталонной ИС, в В; Кн - номинальный коэффициент деления делителей ДН - 60А и К (Кн = 10000).

  • 6.4.2. Обработка результатов проводится в соответствии с ГОСТ 8.207-76, при этом определяются верхняя и нижняя границы относительных погрешностей во всем диапазоне измеряемых значений. Оценки пределов основной относительной погрешности поверяемого устройства контроля УКРЭХ должны быть представлены в виде, предписанном в ГОСТ 8.207-76.

  • 6.4.2.1. Обработка проводится в следующей последовательности:

определяют средние для каждой j-ой ступени значения 5jcp по формуле:

Sjcp - (l/n)Z 8ui

где i = 1,2,3,

находят среднее квадратическое отклонение Sj случайной составляющей погрешности для каждой j-ой ступени по формуле:

Sj = (Sui -8jcp)2/n(n-l)

и затем вычисляют доверительные границы случайной погрешности при доверительной вероятности Р = 0.95 по формуле:

Sj = ± t*Sj, где t - коэффициент Стьюдента, который при Р = 0.95 для п=10 равен 2.262;

(4)

доверительные границы неисключенной систематической погрешности (НСП) 0 результата измерения для доверительной вероятности Р=0,95 вычисляют по формуле:

0 = ±1,1*\/Ё 0k2   k=1.2,....m                    (5)

где 0k - k-ая компонента НСП, ш - число учитываемых компонент;

при этом оценка 0 соответствует НСП эталонной ИС;

оценки границ основной относительной погрешности для j-ой ступени измерения проводятся с учетом соотношений (1)—(5) и в случае, когда выполняются условия 0,8 < 0(Р)/ S < 8. рассчитываются по формуле:

5j = Sjcp ±n[ sj (P) + 0 (P) ]                            (6)

где Г| - табулированный множитель, значения которого в зависимости от отношения S(P)/ 0(Р) находятся в пределах от 0,71 до 1.0;

если же 0(Р)/ S < 0.8, то неисключенной систематической погрешностью можно пренебречь и оценка границ 8j находится по формуле:

6j = 6jcp±8j(P)                                   (7)

в случае, когда 0(Р)/ S > 8, пренебрегают случайной составляющей, и оценка границ Sj находится по формуле:

8j = 8jcp±0(P)                                    (8)

  • 6.4.2.2. Определение верхнего предела 8в и нижнего предела 8н основной относительной погрешности в полном диапазоне измерений производится путем выбора максимального и минимального значений погрешностей из полученных оценок 8j с учетом соотношений (6) - (8) по следующим формулам:

8в = 8j max и 8н = 8j min                       (9)

  • 6.4.2.3. Пределы погрешности 8ив и 8ин радиационного киловольтметра в составе устройства контроля УКРЭХ не должны превышать ± 5 %.

  • 6.5. Определение основной относительной погрешности измерений времен экспозиции устройством УКРЭХ.

  • 6.5.1. Определение основной относительной погрешности измерений времен экспозиции проводится по методике поверки МИ 1835-88 и ГОСТ 8.129-99 в следующем порядке:

подключить частотомер 43-36 к специальному разъёму на приборе УКРЭХ. включить тумблер «СЕТЬ» и дать прогреться требуемое по инструкции время, если это требуется;

включить рентгеновский аппарат, установив минимальную длительность времени экспозиции и произвести считывание показаний по показаниям частотомера 43-36 и прибора УКРЭХ, записать данные в протокол;

повторить измерения 10 раз, контролируя при этом сохранение установленного значения времени экспозиции;

аналогичным образом провести измерения при трех-четырех длительностях из диапазона измерений, включая значения, близкие к верхнему пределу диапазона; по результатам измерений в каждой точке определяют и заносят в протокол значения относительной погрешности, определяемой расхождениями 8ti между показаниями поверяемого прибора УКРЕХ и эталонного частотомера по формуле, в процентах:

Sti = l()0*(Txi - Toi)/Toi                                           (10)

где Txi - показания УКРЭХ, мс;

Toi - показания эталонного частотомера, в мс;

  • 6.5.2. Обработка результатов измерений времен экспозиции и оценка пределов основной относительной погрешности проводится аналогично п.6.4.2 по формулам (2) - (9), где вместо значений 8ui подставляют значения 8ti, определенные из формулы (10).

  • 6.5.3. Значения пределов погрешности 8tB и 8tH при измерении времен экспозиции устройством контроля УКРЭХ не должны превышать ± 5 %.

  • 6.6. Определение основной относительной погрешности измерений мощности экспозиционной дозы устройством УКРЭХ.

  • 6.6.1. Определение основной относительной погрешности измерений мощности экспозиционной дозы проводится в соответствии с ГОСТ 8.087-73 и методикой поверки МИ 1788-87 следующим образом:

при поверке дозиметра в составе УКРЭХ поместить датчик эталонного дозиметра в пучок рентгеновского излучения в непосредственной близости от окна дозиметра УКРЭХ;

включить дозиметр;

включить высокое напряжение на рентгеновском аппарате и произвести считывание показаний эталонного дозиметра Doi и поверяемого прибора Dxi, записать данные в протокол;

повторить измерения 10 раз, контролируя при этом сохранение установленного значения времени экспозиции;

аналогичным образом провести измерения в трех-четырех точках из диапазона измерений;

  • 6.6.2. Обработка результатов измерений мощности экспозиционной дозы и оценка пределов основной относительной погрешности проводится в соответствии с указаниями МИ 1788-87. Поскольку основная относительная погрешность дозиметра в составе УКРЭХ нормируется в пределах ± 20 %. обработка проводится следующим упрощенным образом:

в каждой j-ой точке диапазона измерения определяют и заносят в протокол среднее арифметическое значение мощности экспозиционной дозы Dojcp, рассчитанное по 10 измерениям эталонным дозиметром;

по показаниям поверяемого прибора УКРЭХ в каждой j-ой точке оценивают максимально удаленное от Dojcp значение Dxjmax и затем определяют значение предельной относительной погрешности измерения 8jnp по следующей формуле, в процентах:

8jnp = |100*(Dxjmax - Dojcp)/Dojcp|

(П)

где Dxjmax и Dojcp - показания УКРЭХ и эталонного дозиметра в Р/мин; доверительные границы погрешности 8d поверяемого прибора при измерении мощности экспозиционной дозы рассчитывают но формуле:

5d = ± 1,1 "V 0о“ + 8пр“                                       (12)

где 0о - неисключенная систематическая погрешность эталонного дозиметра, а Зпр выбирается наибольшей из рассчитанных по формуле (11) для разных точек диапазона измерений.

  • 6.6.3. Значения погрешности 3d при измерении мощности экспозиционной дозы устройством контроля УКРЭХ не должны превышать пределов ± 20 %.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. Результатом поверки является подтверждение пригодности устройства контроля УКРЭХ к применению или признание его непригодным к применению.

  • 7.2. Если устройство контроля УКРЭХ по результатам поверки признано пригодным к применению, то на приборы и (или) техническую документацию наносится оттиск поверительного клейма и (или) выдается «Свидетельство о поверке» установленного образца.

  • 7.3. Если устройство контроля УКРЭХ но результатам поверки признано непригодным к применению, оттиск поверительного клейма и (или) «Свидетельство о поверке» аннулируются и выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации по установленной форме.

  • 7.4. Разрешается проводить поверку по отдельным измеряемым величинам в разных поверочных лабораториях, аккредитованных на данный вид поверки, с выдачей отдельных свидетельств о поверке.

  • 7.4. (Введен дополнительно, Изм. № 1)

    Нач. отдела 206.1 ФГУП «ВНИИМС»

    Нач. сектора 206.1/1 ФГУП «ВНИИМС»

    В.В. Киселев

    И.П. Зубков

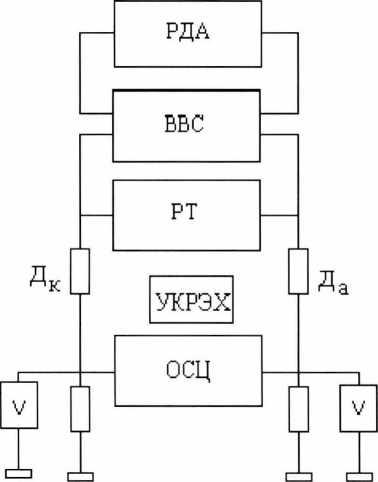

Схема подключения приборов при определении основной погрешности измерения высоких напряжений радиационным киловольтметром

Рис. 1

УКРЭХ - устройство контроля радиационных и электрических характеристик. Да и Дк - делители высокого напряжения ДН-60А и К в анодной и катодной цепях. V - вольтметры типа В7-34. подключенные к низковольтным плечам делителей. ОСЦ - контрольный двухлучевой осциллограф типа С1-69.

РТ - рентгеновская трубка РИД-1.

РДА - рентгенодиагностический аппарат РУМ-20.

ВВС - высоковольтный стабилизатор напряжения ВПУ-0,5-150.

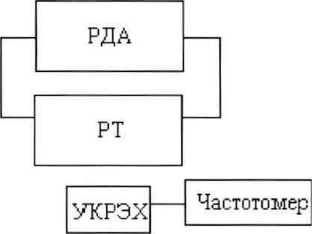

Схема подключения приборов при определении относительной погрешности измерения мощности экспозиционной дозы

Рис. 2

УКРЭХ - устройство контроля радиационных и электрических характеристик. Дозиметр - эталонный дозиметр типа 27012 “RFT”.

РТ - рентгеновская трубка РИД-1.

РДА - рентгенодиагностический аппарат РУМ-20.

Схема подключения приборов при определении относительной погрешности измерения времени экспозиции

Рис. 3

УКРЭХ - устройство контроля радиационных и электрических характеристик. Частотомер - эталонный частотомер типа 43-36.

РТ - рентгеновская трубка РИД-1.

РДА - рентгенодиагностический аппарат РУМ-20.
