Руководство по эксплуатации «КАЛИБРАТОР ПОСТОЯННОГО ТОКА "ПУЛЬСАР-КТ 1"» (ПИЛГ.468166.022 РЭ)
ООО«ПТП ЭРА-1», г.Омск
42 2590 код ОКП
УТВЕРЖДАЮ
,ецкии
Директор ООО «ПТП ЭРА-1»
СОГЛАШВДНО:
Р^^ЦитепьГЦИ
М Светличный
И-
рмский ЦСМ
•о- /тлЖсш
и'
2009 г
в чатаа^рйз^рру «Методика поверки»)
СОДЕРЖАНИЕ
рэ_п-кт1 2009_0526.doc 06.12.2010 15:11:00
Настоящее руководство по эксплуатации ПИЛГ.468166.002 РЭ предназначено для ознакомления с техническими характеристиками, принципом действия, правилами ввода в эксплуатацию и правилами эксплуатации калибратора постоянного тока «Пульсар-КТ1» (в дальнейшем прибора).
Пример записи обозначения прибора при его заказе и в документации другой продукции: «Калибратор постоянного тока “Пульсар-КТ1” ПИЛГ.468166.002 ТУ».
-
1 ОП ИСАНИ Е И РАБОТА П Р ИБОРА
-
1.1.1 Прибор предназначен для формирования эталонных сигналов постоянного тока по двум каналам.
-
1.1.2 По устойчивости к воздействию температуры и влажности окружающего воздуха прибор изготовлен в исполнении В2 по ГОСТ 12997-84 и обеспечивает работоспособность при температуре от плюс 5 °С до плюс 40 °С и относительной влажности 75 % при плюс 30 °С и более низких температурах без конденсации влаги.
-
1.1.3 Электропитание прибора осуществляется от внешнего источника питания постоянного тока напряжением от 18 до 30 В, имеющего двойную или усиленную изоляцию. По способу защиты человека от поражения электрическим током прибор относится к классу III по ГОСТ 12.2.007.0-85.
-
1.1.4 Эксплуатация прибора должна производиться в условиях производственных помещений при средней запыленности окружающей среды, отсутствии паров кислот, щелочей и газов, вызывающих коррозию.
-
1.1.5 Прибор относится к восстанавливаемым изделиям.
-
1.2.1 Прибор формирует сигналы постоянного тока в диапазоне от 100 до 24000 мкА по двум каналам.
-
1.2.2 Прибор обеспечивает возможность ввода с клавиатуры любого значения тока в рабочем диапазоне по каждому каналу, с дискретностью 1 мкА.
-
1.2.3 Прибор обеспечивает возм ожность увеличения (уменьшения) установленного тока с предварительно заданной дискретностью. Значение дискретности выбирается из ряда (1, 10, 100, 1000, 4000) мкА, либо устанавливается произвольным в диапазоне от 1 до 9999 мкА.
-
1.2.4 Прибор обеспечивает индикацию по каждому каналу:
-
- значения установленного тока,
-
- значения выбранной дискретности изменения выходного тока,
-
- наличия (отсутствия) подключенной нагрузки.
-
1.2.5 Прибор обеспечивает установку тока по каждому ка
налу при сопротивлении нагрузки, Ом, не более
-
1.2.6 Пределы основной абсолютной погрешности установки значения тока составляют, мкА
-
1.2.7 Время установления рабочего режима, мин, не более
1.2.8 Прибор обеспечивает неограниченную продолжительность непрерывной работы.
1.2.9 Прибор обеспечивает автоматическое сохранение в энергонезависимой памяти по каждому каналу последнее установленное значение тока и дискретности его изменения. При включении питания устанавливаются сохраненные значения тока и дискретности.
1.2.10 Питание прибора осуществляется от внешнего источника питания постоянного тока, имеющего следующие электрические характеристики:
-
- входное напряжение переменного тока напряжением 220 В, частотой 50 Гц;
-
- выходное напряжение постоянного тока при номинальном значении выходного тока и при изменении входного напряжения от 187 до 242 В, В, в диапазоне
-
- номинальный выходной ток, А, не менее
-
- наличие двойной или усиленной изоляции
-
1.2.11 Мо щн о сть , потребляемая прибором от источника питания, Вт, не более
-
1.2.12 Габаритные размеры (Ш х Д х В) прибора, мм, не более
-
1.2.13 Масса прибора без источника питания, кг, не более
-
1.2.14 Масса в упаковке, кг, не более
от 18 до 30
0,4
8,0
125 х 230 х 50
0,6
1,0
-
-
1.2.15 Прибор сохраняет свои характеристики при воздействии на него температуры окружающего воздуха в диапазоне от плюс 5 до плюс 40 °С.
Пределы дополнительной абсолютной погрешности установки тока от изменения температуры воздуха в рабочем диапазоне температур составляют ± 0,5 от основной погрешности.
-
1.2.16 Прибор по помехоустойчивости соответствует требованиям, предусмотренным в ГОСТ Р 51522-99 для оборудования класса Б.
-
1.2.17 Помехоэмиссия прибора соответствует нормам, установленным ГОСТ Р 51522-99 для оборудования класса Б.
-
1.2.18 Прибор в транспортной таре выдерживает воздействие на него температуры окружающего воздуха от минус 50 до плюс 50 °С.
-
1.2.19 Прибор в транспортной таре выдерживает воздействие на него относительной влажности (95 ± 3) % при температуре плюс 35 °С.
-
1.2.20 Прибор в транспортной таре выдерживает удары со значением пикового ударного ускорения 98 м/с2, длительность ударного импульса 16 мс, число ударов в направлении, обозначенном на таре манипуляционным знаком - 1000 ± 10.
-
1.2.21 Прибор по требованию защиты от проникновения твердых тел, воды и от доступа к опасным частям изготовлен со степенью защиты IP30 по ГОСТ 14254-96.
-
1.2.22 Требования к надежности:
1.3 Состав прибора
Комплектность поставки прибора соответствует данным таблицы 1. Таблица 1 - Комплектность поставки прибора
Наименование |
Обозначение |
Кол-во |
Примечания |
Калибратор постоянного тока "Пульсар-КТ1" |
ПИЛГ.468166.002 |
1 | |
Вилка кабельная с кожухом |
DB-9F, кожух DP-9 |
1 | |
Кабель для поверки |
ПИЛГ.685611.070 |
1 | |
Источник питания постоянного тока |
ES18E24-240 |
1 |
или аналогичный |
Документация: | |||
Руководство по эксплуатации |
ПИЛГ. 468166.002 РЭ |
1 |
с разделом «Методика поверки» |
Паспорт |
ПИЛГ. 468166.002 ПС |
1 | |
1.4 Устройство и принцип работы
-
1.4.1 На лицевой панели прибора расположены:
-
- однострочный жидкокристаллический алфавитно - цифровой индикатор (далее -ЖК-индикатор) разрядностью 16 знакомест;
-
- пленочная клавиатура на 18 клавиш с цифровым полем и служебными клавишами.
-
1.4.2 На задней торцевой панели расположены:
-
- разъем для подключения источника питания постоянного тока
«Пит. = (18-30) В 0,4 А»;
-
- клемма рабочего заземления -^- ;
-
- разъем для подключения выходных токовых цепей к нагрузке «Ток (0-24) мА».
-
1.4.3 Прибор представляет собой одноплатное устройство, включающее в себя два преобразователя цифрового кода в постоянный ток (микросхемы AD 420), управляемых микроконтроллером PIC16F452. В состав каждого преобразователя входит 16-ти разрядный ЦАП и преобразователь напряжение - ток с заземленной нагрузкой.
Для повышения стабильности выходного тока и уменьшения времени установления рабочего режима каждая из микросхем AD420 индивидуально термостатирована.
1.5 Средства измерения, инструменты, принадлежности
-
1.5.1 Поверка прибора осуществля ется один раз в год в соответствии с методикой поверки, приведенной в п. 7.
-
1.5.2 При поверке прибора для подключения средств измерений должен использоваться кабель, входящий в комплект поставки прибора.
-
1.6 Маркировка и пломбирование
-
1.6.1 Маркировка прибора содержит:
-
- на лицевой панели:
-
- наименование прибора,
-
- знак утверждения типа, знак соответствия;
-
- на нижней панели:
-
- наименование п редп риятия-изготовителя,
-
- наименование прибора,
-
- знак утверждения типа, знак соответствия,
-
- заводской номер, год выпуска.
Элементы на корпусе прибора имеют маркировку, указывающую их функциональное назначение. Разъем для подключения источника питания постоянного тока имеет маркировку с символом постоянного тока и указанием диапазона напряжения питания. Клемма рабочего заземления прибора имеет маркировку ---- .
-
1.6.2 Маркировка транспортной тары прибора соответствует комплекту конструкторской документации ПИЛГ.486166.002 и содерж ит:
-
- наименование прибора,
-
- заводской номер, год изготовления,
-
- реквизиты получателя и отправителя,
-
- масса брутто и нетто,
-
- манипуляционные знаки: «Осторожно, хрупкое!», «Беречь от сырости»,
-
- знак утверждения типа и знак соответствия.
-
1.6.3 Пломбирование прибора осуществля ется в углублении среднего винта с правой стороны на нижней крышке прибора.
-
1.7 Упаковка
-
1.7.1 Прибор следует упаковывать в закрытых помещениях при отсутствии в окружающей среде агрессивных газов и паров агрессивных жидкостей.
-
1.7.2 В качестве тары применяются упаковочные коробки из картона.
-
1.7.3 В качестве амортизационных материалов, исключающих возможность перемещения прибора внутри коробки, применяется поролон или пенопласт.
-
1.7.4 В каждую упаковочную коробку вложен упаковочный лист с указанием наименования и обозначения прибора, даты упаковки и подписи ответственного лица за упаковку, а также штампа ОТК предприятия-изготовителя.
-
2.1 Эксплуатационные ограничения
-
2.1.1 При использовании прибора с источником питания, входящим в комплект поставки, он сохраняет работоспособность при изменении напряжения сети от 187 до 242 В.
-
2.1.2 Прибор должен эксплуатироваться при температуре окружающего воздуха от +5 до + 40 °С и влажности 75% при 30 °С и более низких температурах без конденсации влаги.
-
-
2.2 Подготовка прибора к использованию
-
2.2.1 Указание мер безопасности
-
2.2.1.1 При подключении источника питания к питающей сети 220 В необходимо соблюдать меры безопасности, приведенные в его эксплуатационной документации.
-
2.2.1.2 При ремонтных работах запрещается пользоваться паяльником на напряжение свыше 42 В. Цепь питания паяльника должна иметь гальваническую развязку от сети 220 В и защиту от случайного попадания на нее сетевого напряжения. Корпус паяльника должен быть заземлен.
-
-

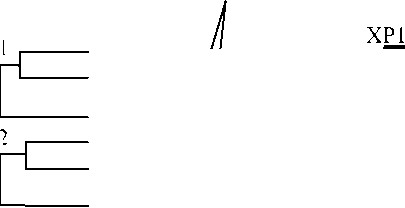

2.2.2 Подключить к прибору источник питания и нагрузку согласно рис.1.
-
“ПУЛЬСАР-КТ1”
Витая пара
Нагрузка 1
Нагрузка 2
“Ток (0-24) мА”
3 х-У-к___ |
4 |
I1- |
8 |
I1+ | |
_ |
5 |
I2- |
9 |
I2+ |
ИП |
+ |
- |
“Пит. = (18-30) В 0,4А”
1 |
+ Пит |
2 |
- Пит |
ИП - источник питания постоянного тока (18 - 30) В
XP1 - вилка DB9M
Рис.1 - Подключение к прибору источника питания и нагрузки
При использовании прибора необходимо учитывать, что цепи каналов формирования тока с отрицательным потенциалом («I1-» и «I2-») гальванически связаны между собой.
-
2.3 Использование прибора
2.3.1 Включение
-
2.3.1.1 При включении прибора на ЖК-индикатор кратковременно выводится сообщение: «Пульсар-КТ1», затем номер версии программы, записанной в микроконтроллер, после чего прибор переходит в основной режим работы.
-
2.3.1.2 Прибор обеспечивает автоматическое сохранение в энергонезависимой памяти последнего установленного значения тока и дискретности его изменения по каждому каналу. При включении питания устанавливаются сохраненные значения тока и дискретности.
-
2.3.2 Работа с прибором
-
2.3.2.1 Во время работы на ЖК-индикатор прибора выводится информация по выбранному каналу в формате:
| *1К : ХХХХХ <YYYY> | , где:
[*| («звездочка») | 1К: | или [2К
ХХХХХ
<YYYY>
Примечание:
-
- признак подключенной к каналу нагрузки,
-
- номер выбранного канала,
-
- установленное значение выходного тока выбранного канала, мкА,
-
- установленное значение дискретности изменения выходного тока выбранного канала, мкА.
признак подключенной нагрузки («звездочка») корректно индицируется при величине тока через нагрузку не менее чем 100 мкА.
-
2.3.2.2 Прибор имеет два режима работы:
- основной режим,
- режим редактирования.
В основном режиме производится выбор нужного канала на индикацию, а также изменение установленного значения тока по выбранному каналу, с предварительно заданной дискретностью.
В режиме редактирования производится установка произвольного значения тока по выбранному каналу, а также установка значения дискретности.
-
2.3.2.3 Назначение кнопок в основном режиме:
0
ENTER|
-
- выбор канала для индикации;
-
- увеличение или уменьшение значения тока на величину предварительно установленной дискретности;
-
- переход в режим редактирования.
-
2.3.2.4 При переходе в режим редактирования под числовым значением тока появляется курсор, обозначающий возможность изменения выбранного разряда числа.
-
2.3.2.5 Назначение кнопок в режиме редактирования: выбор разряда в значении тока или дискретности для изменения его значения;
El El
0 ... 0 -
установка значения выбранного разряда;
ENTER|
ESC |
при расположении курсора в поле XXXXX - увеличение или уменьшение значения тока на величину установленной дискретности;
при расположении курсора в поле <YYYY> ] - выбор дискретности изменения тока из ряда (1, 10, 100, 1000, 4000) мкА;
- сохранение результатов редактирования и выход в основной режим; после этого на выходе соответствующего канала устанавливается заданная величина тока;
- выход в основной режим без сохранения результатов редактирования.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ-
3.1 Техническое обслуживание производится лицами, непосредственно эксплуатирующими прибор, для обеспечения его работоспособности в течение всего срока эксплуатации.
-
3.2 Техническое обслуживание включает в себя осмотр внешнего состояния и проверку работоспособности прибора, а также мелкий ремонт без нарушения его пломбирования.
-
3.3 Осмотр внешнего состояния производится один раз в месяц и после ремонта, при этом проверяется крепление элементов коммутации, расположенных на панели прибора, состояние покрытий корпуса, исправность соединительных и питающего кабелей.
-
3.4 Периодическая поверка прибора производится один раз в год в соответствии с утвержденной методикой поверки.
-
4.1 Мелкий ремонт прибора заключается в смене предохранителя, ремонте кабелей.
-
4.2 Характерные неисправности и методы их устранения
Характерные неисправности приведены в таблице 2. В более сложных случаях следует обращаться на предприятие-изготовитель прибора.
Таблица 2 - Характерные неисправности
Наименование неисправности |
Вероятная причина |
Метод устранения |
1 При включении прибора не светится экран ЖК-индикатора |
На прибор не подается напряжение питания. Неисправен блок питания. |
Проверить исправность блока питания, при необходимости заменить на исправный |
Неисправен предохранитель в цепи питания |
Заменить предохранитель |
-
5.1 Хранение прибора осуществляется в складских отапливаемых помещениях при температуре воздуха от плюс 5 до плюс 40° С и относительной влажности, не превышающей 80% при температуре плюс 25° С, в соответствии с условиями хранения Л по ГОСТ 15150-69.
-
5.2 Транспортирование прибора может осуществляться автомобильным и железнодорожным транспортом, а также в отапливаемых герметизированных отсеках самолетов при температуре воздуха от минус 50° С до плюс 50° С и относитель ной влажности, не превышающей 98% при температуре плюс 35° С, в соответствии с условиями транспортирования ЖЗ по ГОСТ 15150-69.
-
5.3 Во время погрузо-разгрузочных работ и транспортирования коробки с приборами не должны подвергаться резким ударам и воздействию атмосферных осадков и пыли.
Утилизация калибратора постоянного тока "Пульсар - КТ1» особых мер не требует.
7 МЕТОДИКА ПОВЕРКИНастоящая методика поверки распространяется на калибраторы постоянного тока «Пульсар-КТ1» (в дальнейшем приборы) и устанавливает методику их первичной и периодической поверки.
Межповерочный интервал - 1 год.
7.1 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки должны быть выполнены следующие операции:
а) внешний осмотр (п. 7.5.1),
б) опробование (п. 7.5.2),
в) определение основной абсолютной погрешности (п. 7.6.1).
При получении отрицательного результата на одной из операции прибор бракуют, поверка прекращается.
7.2 СРЕДСТВА ПОВЕРКИ-
7.2.1 При проведении поверки должны быть применены средства измерения (далее - СИ), приведенные в таблице 3.
-
7.2.2 При проведении поверки допускается применение других средств измерения с аналогичными или лучшими метрологическими характеристиками.
-
7.2.3 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.
Таблица 3
Номер пункта поверки |
Наименование средств измерений |
Технические характеристики |
Кол-во |
7.5.2 |
Прибор комбинированный Ц4352 |
Напряжение мин. - 10 мВ напряжение макс. - 3,0 В класс точности 1,0 |
1 |
. 7.6.1 |
Мера электрического сопротивления однозначная МС 3005 |
Сопротивление ном. - 100 Ом класс точности 0,001 |
1 |
. 7.6.1 |
Компаратор напряжения Р3003 |
Напряжение мин. - 10 мВ напряжение макс. - 3,0 В класс точности 0,005 |
1 |
При проведении поверки должны быть соблюдены требования безопасности:
а) общие требования безопасности при эксплуатации и проведении испытаний прибора по ГОСТ Р 52319-05;
б) перед включением источника питания прибора в сеть должна быть проверена визуально исправность сетевого шнура питания.
7.4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ-
7.4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха
-
- относительная влажность воздуха
-
- атмосферное давление
(20 ± 5) ОС
(65 ± 10) %
от 86 до 106,7 кПа
- питание переменным током:
-
- напряжение
-
- частота
(220 ± 4,4) В
(50 ± 1) Гц
-
- отсутствие внешних электрических и магнитных полей, кроме земного.
-
7.4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
а) ознакомиться с требованиями безопасности;
б) ознакомиться с руководством по эксплуатации прибора.
-
7.4.3 Прогреть прибор в течение 20 минут. Прогреть СИ в соответствии с эксплуатационной документацией.
-
7.5.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:
а) на приборе не должно быть механических повреждений, препятствующих его применению;
б) надписи и обозначения должны быть четкими и соответствовать требованиям технической документации.
-
7.5.2 Опробование
-
7.5.2.1 Проверка работоспособности:
-

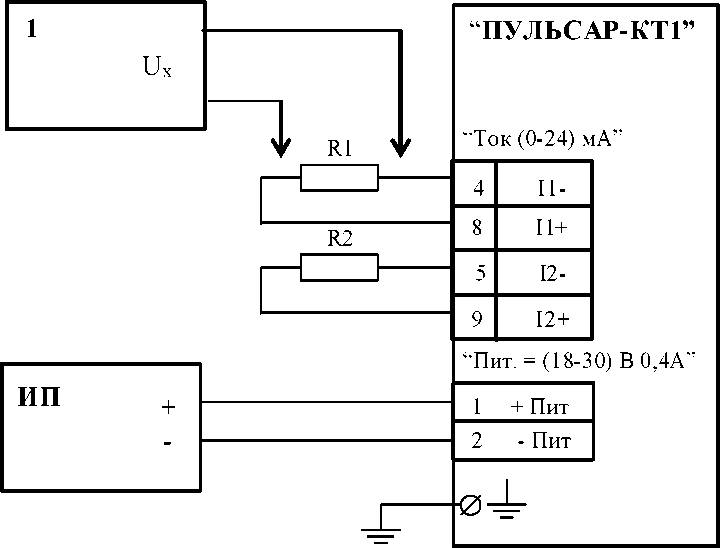

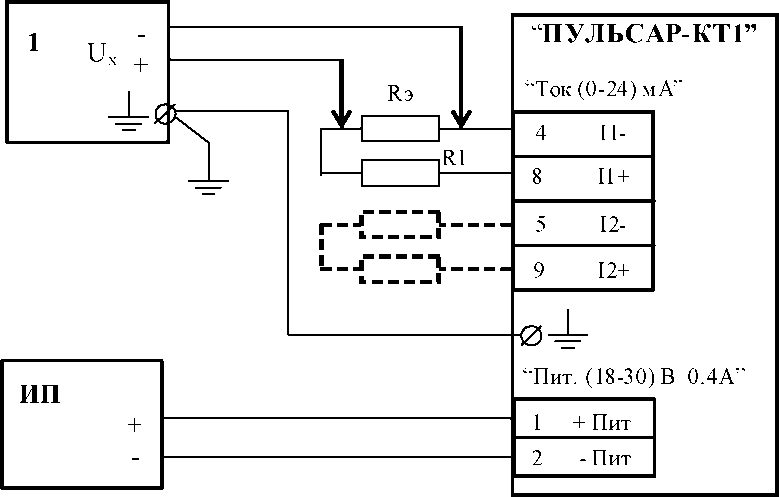

а) подготовить прибор и СИ для подключения по схеме А.1 приложения А;
б) подключить прибор к источнику питания, входящего в его комплект поставки; подключить источник питания к сети 220 В;
в) убедиться, что на экран ЖК-индикатора выводится:
-
- кратковременно (на 1-2 с) - сообщение «Пульсар-КТ1», затем номер версии программы, записанной в м икроконтроллер;
-
- информация о номере выбранного канала, установленном значении выходного тока выбранного канала, установленном значении дискретности изменения выходного тока выбранного канала;
г) убедиться в возможности (для каждого канала прибора):
-
- ввода произвольных значений выходного тока в диапазоне (100 - 24000) мкА;
-
- выбора дискретности изменения тока из ряда (1, 10, 100, 1000, 4000) мкА, а также произвольных значений дискретности;
-
- изменения установленного значения тока на величину установленной дискретности.
-
7.6 Проверка функционирования:
а) установить на приборе значение выходного тока по каждому каналу, равное 100 мкА;
б) включить прибор комбинированный (далее - мультиметр) (см. рис. А1) в режиме измерения постоянного напряжения с пределом 0,2 В;
в) замерить напряжение на резисторах R1 и R2 - его значение должно находиться в интервале от 0,09 до 0,11 В;
г) установить на приборе значение выходного тока по каждому каналу, равное 24000 мкА;
д) включить мультиметр в режиме измерения постоянного напряжения с пределом не менее 30 В;
е) замерить напряжение на резисторах R1 и R2 - его значение должно находиться в интервале от 23 до 25 В;
ж) отключить разъем с резисторами R1 и R2 от прибора;
з) убедиться, что в индикации по каждому каналу пропал признак подключенной нагрузки, т.е. каналы находятся в режиме холостого хода;
и) установить на приборе значения выходного тока и дискретности его изменения:
-
- по первому каналу, равные 12345 мкА и 1000 мкА, соответственно,
-
- по второму каналу, равные 23456 мкА и 4000 мкА, соответственно;
к) отключить прибор от источника питания на 1 - 2 мин.; после повторного включения убедиться, что установленные в п.п. и) значения выходных токов и дискретности сохранились.
Прибор считается прошедшим опробование, если вышеуказанные пункты выполняются.
-
7.6.1 Определение основной абсолютной погрешности
а) Собрать схему в соответстви и с рис.А.2 приложения А; меру электрического сопротивления Rэ подключить к первому каналу прибора;
б) установить на приборе значение выходного тока по первому каналу, равное 100 мкА;
в) подготовить СИ к измерению постоянного тока величиной 100 мкА;
г) снять показания напряжения на мере электрического сопротивления Rэ; снятые показания занести в протокол по форме приложения Б;
д) повторить измерения для установленного значения тока 4000, 8000, 12000, 16000, 20000 и 24000 мкА;
е) переключить меру электрического сопротивления Rэ с первого на второй канал прибора; выполнить измерения по п.п. б) - д) для второго канала прибора;
ж) вычислить для каждого измерения абсолютную погрешность формирования значения тока по формуле:
AI = 1и- Iy (1)
где Iy - значение тока, мкА, установленное на приборе;
1И - значение тока, мкА, вычисленное на основании измеренного напряжения на
мере электрического сопротивления по формуле:
U
1и =---х 1000, (2)
R
где U - измеренное напряжение на мере электрического сопротивления, мВ;
R - сопротивление меры, Ом.
Вычисленное значение основной абсолютной погрешности для каждого канала в каждом измерении не должно превышать ± 3 мкА
Результаты расчетов погрешности занести в протокол по форме приложения Б.
-
7.7 Оформление результатов поверки
-
7.7.1 Результаты поверки оформляются протоколом по форме приложения Б.
-
7.7.2 При положительных результатах поверки оформляется «Свидетельство о поверке» по форме Приложения 1 ПР 50.2.006-94 «Правила по метрологии. ГСИ. Порядок проведения поверки средств измерений», на прибор наносится поверительное клеймо в соответствии с ПР 50.2.007-01 «Правила по метрологии. ГСИ. Поверительные клейма.
-
7.7.3 При отрицательных результатах поверки поверительное клеймо гасится, «Свидетельство о поверке» аннулируется, в паспорте делается запись о непригодности к применению и выдается «Извещение о непригодности» по форме Приложения 2 ПР 50.2.006-94.
-
ПРИЛОЖЕНИЕ А
(справочное)
Схемы подключения СИ к прибору при испытаниях
1 - мультиметр
R1, R2 - резистор МЛТ-1,0 - 1 кОм ± 5% ИП - источник питания постоянного тока (18 - 30) В
Рисунок А1 - Схема подключения для проверки функционирования
1 - компаратор напряжения
R1 - резистор МЛТ-1,0 - 910 Ом ± 5%
Rэ - мера электрического сопротивления МС 3005, 100 Ом ИП - источник питания постоянного тока (18 - 30) В Примечание: мера электрического сопротивления Rэ одним из выводов должна подключаться к цепи «I1-» (конт. 4) или «I2-» (конт. 5) прибора
Рисунок А.2 - Схема подключения для проверки метрологических характеристик
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
П Р О Т О К О Л
поверки калибратора постоянного тока “Пульсар-КТ1”
Дата поверки «_____»___________ 20___ г.
Условия поверки ________________________________________________________
Применяемый эталон ______________________________________________________
(Зав. номер, класс точности, свидетельство о поверке)
Изготовитель ООО «ПТП ЭРА-1» Зав. номер__
Место проведения поверки ________________________________
Таблица Б.1 - Погрешность формирования сигналов постоянного тока
Параметр |
Значение | |||||||
Сопротивление меры электрического сопротивления, Ом |
R |
(в соответствии со свидетельством о поверке) | ||||||
Установленное на приборе значение силы тока по 1 и 2 каналу, мкА |
Iy |
100 |
4000 |
8000 |
12000 |
16000 |
20000 |
24000 |
Измеренное напряжение для 1 канала, мВ |
U | |||||||
Измеренное напряжение для 2 канала, мВ |
U | |||||||
Вычисленное значение тока для 1 канала |
1И | |||||||
Вычисленное значение тока для 2 канала |
1И | |||||||
Основная абсолютная погрешность для 1 канала, мкА |
AI | |||||||
Основная абсолютная погрешность для 2 канала, мкА |
AI |
Подпись лица, проводившего поверку:
________________ _____________________ (Ф.И.О.)
Дата “_____” _____________ ________ г.
Лист регистрации изменений
Изм. |
Номера страниц |
Всего листов (стр) в докум. |
№ докум. |
Входной № со-провод. докум. и дата |
Подпись |
Дата | |||
изменен ных |
заменен ных |
новых |
аннулирован-ных | ||||||
18
