УТВЕРЖДАЮ

Заместитель директора по ственной метрологии «вниимс» . Иванникова 2» ноября 2019 г.

Машины измерительные WEGA моделей BELT 2 WIN, BELT 3 WIN и NOVA 2 WIN

МЕТОДИКА ПОВЕРКИ

МП 203-68-2019

2019

Настоящая методика поверки предназначена для проведения первичной и периодической поверки машин измерительных WEGA моделей BELT 2 WIN, BELT 3 WIN и NOVA 2 WIN (далее - машин), изготовленных фирмой WEGA S.r.l., Италия, предназначенных для измерений площади кож.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 В таблице 1 приведены операции, обязательные при проведении поверки. Таблица 1 - Операции, обязательные при поверке

Наименование операции

Номера

пунктов методики

поверки

Проведение операции при

Первичной поверки

Периодической поверки

Внешний осмотр, проверка комплектности и маркировки

6.1

да

да

Проверка идентификационных данных программного обеспечения

6.2

да

да

Проверка диапазона   измерений   и

относительной погрешности измерений площади кож

6.3

да

да

  • 1.2 В случае отрицательного результата при проведении одной из операций, поверку мер прекращают и машину признают не прошедшей поверку.

2 СРЕДСТВА ПОВЕРКИ

2.1 Для поверки машин применяют средства поверки, указанные в таблице 2. Таблица 2 - Перечень СИ, применяемых при поверке

Номер пункта методики поверки

Наименование и обозначение средств поверки; основные технические и метрологические характеристики средства поверки

6.3

Рулетка измерительная металлическая Р20УЗК (Per. № 35280-07)

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого набора с требуемой точностью.

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

  • 3.1    К проведению измерений при поверке и к обработке результатов измерений допускаются лица, имеющие квалификацию поверителя и изучившие работу с машиной.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1    Освещенность рабочего места поверителя должна соответствовать требованиям Санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

  • 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 5.1   При проведении поверки машин должны соблюдаться следующие условия:

  • - температура окружающей среды            от плюс 10 до плюс 30°С;

  • - относительная влажность воздуха           от 30 до 80 %.

  • 5.2 Поверяемые машины и средства поверки следует подготовить к работе в соответствии с технической документацией на них.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1    Внешний осмотр, проверка комплектности и маркировки.

Внешний осмотр и проверка комплектности и маркировки проводится визуально. При внешнем осмотре должно быть установлено соответствие машин следующим требованиям:

соответствие комплектности проверяемой машины эксплуатационной документации;

  • - наличие маркировки на корпусе машины;

  • - наличие и работоспособность всех органов регулировки и коммутации;

  • - отсутствие на машине и соединительных кабелях механических повреждений, влияющих на работоспособность.

Машина считается годной, если соответствует вышеуказанным требованиям.

  • 6.2  Проверка идентификационных данных программного обеспечения

  • 6.2.1 Провести проверку идентификационных данных программного обеспечения (ПО) по следующей методике:

  • - проверить идентификационное наименование программного обеспечения;

  • - проверить номер версии программного обеспечения.

  • 6.2.2 Машина считается годной, если идентификационные данные соответствуют

Таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Russkaya9

Номер версии (идентификационный номер) ПО

-

6.3 Проверка диапазона измерений и относительной погрешности измерений площади кож

  • 6.3.1 Подготовить имитаторы площади, соответствующие началу, середине и концу диапазона измерений площади кож. Имитаторы представляют собой шаблоны из плотного материала (картон, резина и др.) толщиной от 0,5 до 5 мм. Имитаторы могут быть как круглой, так и прямоугольной формы (Рисунок 1 и Рисунок 2) для удобства вычисления их площади.

h от 0,5до 5'мм

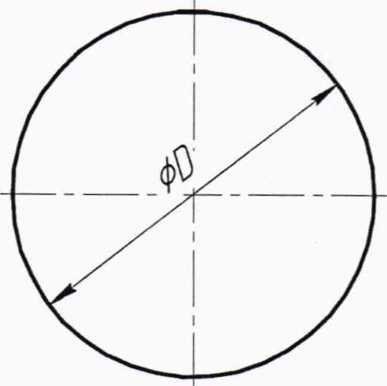

Рисунок 1- Чертеж имитатора круглой формы

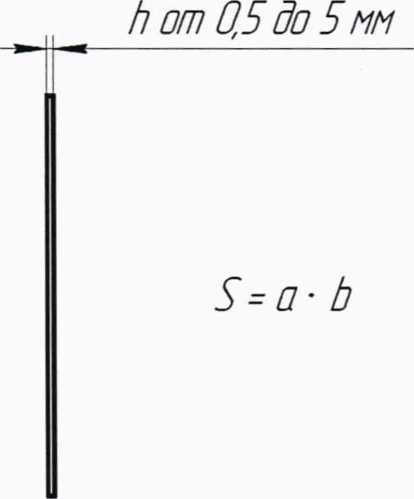

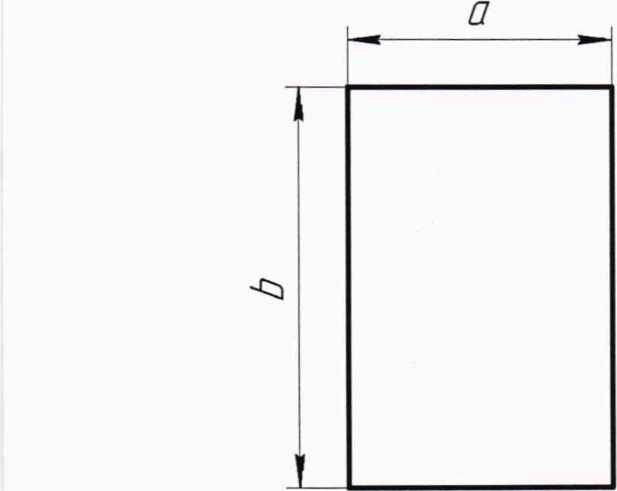

Рисунок 2- Чертеж имитатора прямоугольной формы

  • 6.3.2 При помощи рулетки провести измерения габаритных размеров имитаторов и вычислить их площадь.

  • 6.3.3 Измерить площадь имитатора при помощи машины минимум 3 раза.

  • 6.3.4 Для каждой серии измерений вычислить среднее арифметическое значение и относительную погрешность измерений по формулам (1) и (2).

s„ -                                  (1)

где Si - результат i-ro измерения, дм2;

п - число измерений.

<5= S-ZOOL-100%                           (2)

5

где S — действительное значение площади имитатора, дм2.

6.3.5 Машина считается годной, если относительная погрешность на всем диапазоне измерений не превышает значений, приведенных в таблице 4.

Таблица 4

Наименование характеристики

Значение

Диапазон измерений площади кож, дм2

от 10 до 750

Пределы допускаемой относительной погрешности измерений площади кож, %

±1,

но не менее ±0,5 дм2

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1    При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.2015 г. Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке.

  • 7.2   При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г.

    Начальник отдела 203

    И. А. Род

    М. Л. Бабаджанова

    Т. А. Корюшкина

Начальник лаборатории 203/3

Младший научный сотрудник лаб. 203/3
