Инструкция

Измерители профиля скорости звука miniSVP фирмы «Valeport Ltd.», Великобритания

МЕТОДИКА ПОВЕРКИ

2017 г.

СОДЕРЖАНИЕ

Стр.

Введение

• 1 Операции поверки

• 2 Средства поверки

• 3 Условия поверки

• 4 Требования к безопасности и квалификации персонала

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Настоящая методика поверки распространяется на измерители профиля скорости звука miniSVP фирмы «Valeport Ltd.», Великобритания (далее по тексту - ИПСЗ) и устанавливает порядок проведения их первичной и периодической поверок.

Интервал между поверками - 2 года.

• 1.1 При проведении поверки ИПСЗ должны выполняться операции, приведённые в таблице 1.

Таблица 1

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 2.2 Вместо указанных в таблице 2 средств измерений разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны, поверены (аттестованы) и иметь свидетельства о поверке (знаки поверки).

• 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C..........................................................................от 15 до 25;

относительная влажность воздуха, %.............................................................................от 30 до 80;

атмосферное давление, кПа...........................................................................................от 84 до 106.

Параметры электропитания:

напряжение переменного тока, В.........................................................................................220±4,4;

частота переменного тока, Гц....................................................................................................50±1.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 4.1 При выполнении операций поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, изучившие руководство по эксплуатации на ИПСЗ, знающие принцип действия используемых средств поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.1 На поверку представляют ИПСЗ, полностью укомплектованный в соответствии

с документацией фирмы-изготовителя. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.                      ,

• 5.2 Во время подготовки к поверке поверитель должен ознакомиться с документацией фирмы-изготовителя на ИПСЗ и подготовить все материалы и средства измерений, необходимые для проведения поверки.

• 5.3 Перед проведением поверки выполнить следующие подготовительные работы:

- подготовить раствор хлористого натрия (поваренной соли) в дистиллированной воде с концентрацией раствора 40 г/л (соленостью = 40 %о) и выдержать его не менее 4 часов;

- выполнить операции, оговоренные в документации на применяемые средства поверки по их подготовке к измерениям.

• 5.4 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

• 6.1 Внешний осмотр

  • 6.1.1 Внешний вид ИПСЗ проверить на соответствие данным, приведенным в документации фирмы-изготовителя.

При проведении внешнего осмотра установить:

• - наличие маркировки с указанием типа и заводского номера;

• - целостность и чистоту первичных измерительных преобразователей (ПИП);

• - отсутствие повреждений кабеля и разъемов ИПСЗ и кабеля;

• - целостность резьбовых и винтовых соединений, обеспечивающих герметичность прибора, а также его крепление в защитной конструкции.

• 6.1.2 При несоблюдении требований п. 6.1.1 ИПСЗ бракуется и направляется в ремонт.

• 6.2 Опробование

  • 6.2.1 Подключить ИПСЗ с помощью штатного кабеля к разъему RS232 (или через адаптер RS232 - USB к порту USB) компьютера и к выходным разъемам источника питания постоянного тока Б5-71. Установить выходное напряжение Б5-71 равным 20 В.

  • 6.2.2 Запустить на выполнение программу DataLog Express. Внешний вид диалогового окна программы DataLog Express представлен на рисунке 1.



МЛИО010'

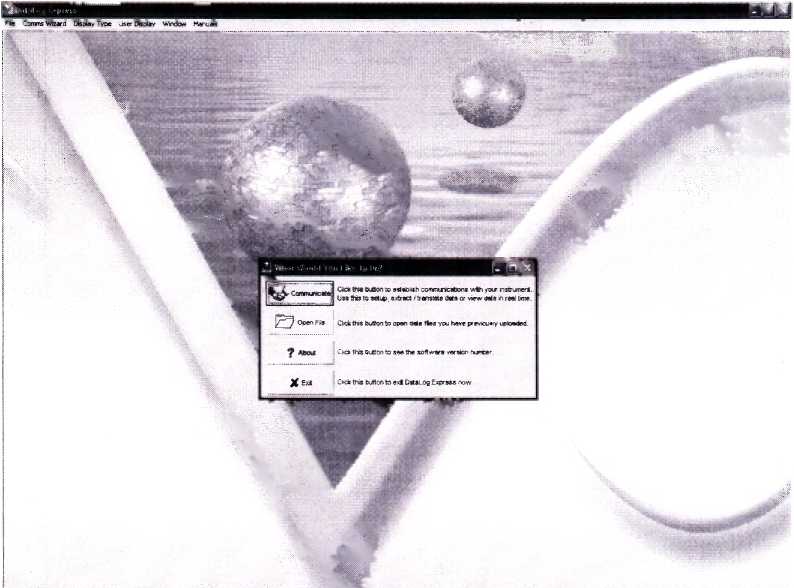

Рисунок 1 - Внешний вид диалогового окна программы DataLog Express

• 6.2.3 Нажать кнопку «Communicate» (соединение). На экране появится диалоговое окно настроек соединения (рисунок 2). Выбрать необходимый порт для соединения (Com Port), тип соединения (Туре —► RS232), скорость обмена (Boud Rate —► 19200), нажать кнопку «Next». В следующем окне нажать кнопку «Next», установить необходимую частоту отсче-

тов показаний (1 Гц) и необходимые единицы измерений (в метрической системе), дождаться завершения тестирования ИПСЗ и окончания соединения.

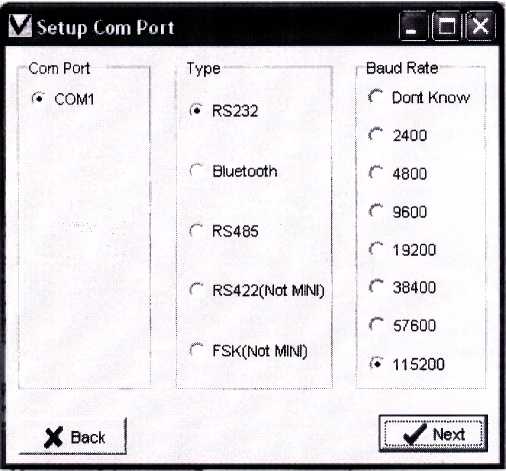

Рисунок 2 - Диалоговое окно настройки соединения

• 6.2.4 Сконфигурировать с помощью программы внешний вид окна отображения информации. Для этого открыть вкладку «Display Туре», выбрать тип окон отображения измерительной информации: «Simple Display» (одиночное окно для отображения мгновенных значений одной измеряемой величины), «Scroll Display» (окно для последовательного отображения в табличной форме с временной привязкой значений нескольких измеряемых величин), «Graph Display» (график временных зависимостей значений измеряемых величин), «Lost Data Display» (окно для отображения в табличной форме с временной привязкой мгновенных значений нескольких измеряемых величин). Примерный вид различных окон отображения информации представлен на рисунке 3.

  1481.192

  VPRfSS

  ■В'

  0.096

  19.589

  0.064

  0.038

  1.682

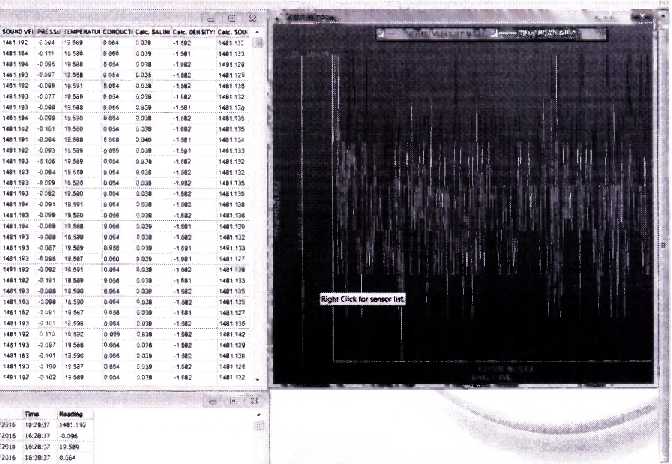

  Рисунок 3 - Внешний вид окон отображения информации

  1481.132

• 6.2.5 Нажатием правой кнопки мыши на поле соответствующего окна или ячейки таблицы вывести вкладку для добавления отображаемой величины. Нажать кнопку «Sensor List» и выбрать необходимую (необходимые) для отображения величину (величины) - скорость звука, давление, температуру. Наблюдать измеренные значения соответствующих величин (показания для измерений скорости звука в воздушной среде должны быть равны 0).

• 6.2.6 Установить ИПСЗ в рабочую камеру атмосферного давления эталона, заполненную дистиллированной водой, таким образом, чтобы акустическая база располагалась на глубине около 15 см. Наблюдать измеренные значения соответствующих величин (показания должны отличаться от 0).

• 6.2.7 Опробование считать выполненным, если связь с ИПСЗ устанавливается в штатном режиме, при тестировании ИПСЗ программой не выдается сообщений об ошибках, и ИПСЗ проводит измерения скорости звука, давления и температуры. В противном случае ИПСЗ дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.3 Определение абсолютных погрешностей измерений скорости звука в водной среде и температуры

  • 6.3.1 Установить ИПСЗ в рабочую камеру атмосферного давления эталона, заполненную дистиллированной водой, на глубину не более 15 см таким образом, чтобы акустические базы ИПСЗ и эталонного измерительного преобразователя (ЭИП) эталона располагались на одном уровне, а чувствительный элемент термометра сопротивления был на одном уровне с ПИП температуры ИПСЗ.

Примечание - До и после контроля метрологических характеристик ИПСЗ протереть спиртом по ГОСТ 18300-87 преобразователь и рефлектор акустических баз ИПСЗ и ЭИП.

• 6.3.2 Подать с источника постоянного тока Б5-71 на ИПСЗ напряжение электропитания 20 В и выдержать под напряжением для самопрогрева в течение 15 минут.

• 6.3.3 С помощью системы задания и измерений температуры воды эталона добиться установления режима термостабилизации (изменение температуры за 1 мин должно находиться в пределах ± 0,05 °C) при температуре воды, близкой к 0°С (положение задатчика температуры термостата 0°С, расчетная скорость звукам 1403 м/с).

Примечание - Для обеспечения температурной однородности среды вода в камере должна непрерывно перемешиваться.

• 6.3.4 Установить время измерений измерителя температуры МИТ 8.10 не менее 5 секунд. Измерить с помощью термометра сопротивления и измерителя температуры МИТ 8.10 температуру воды в точке расположения термометра Т_зт (°C), а затем с помощью ЭИП и программы автоматизированных измерений скорости звука эталона измерить скорость звука в воде W_3m (м/с).

• 6.3.5 Одновременно с проводимыми измерениями зафиксировать показания ИПСЗ для температуры воды Т_из.м (°C) и скорости звука в воде W_U3M (м/с).

• 6.3.6 Занести значения Т_эт, Тизм, W_3m и W_U3m в таблицу 6.1.

• 6.3.7 Вычислить абсолютную погрешность измерений скорости звука в воде ИПСЗ ДИ⁷(м/с) по формуле:

Д^= Wusm - W_3m.                                   (1)

• 6.3.8 Вычислить абсолютную погрешность измерений температуры ИПСЗ ДГ (°C) по формуле:

ДТ- - T₃m.                                      (2)

• 6.3.9 Повторить операции по п.п. 6.3.3...6.3.8 для значений температуры дистиллированной воды в камере, близких к указанным в таблице 3 (положения задатчика температуры согласно таблице 3, расчетный диапазон скоростей звука =; (1420... 1520) м/с). Занести результаты измерений и расчетов в таблицу 3.

Таблица 3

• 6.3.10 Вместо дистиллированной воды заполнить камеру атмосферного давления эталона ранее подготовленным раствором хлористого натрия в дистиллированной воде с концентрацией раствора 40 г/л (соленостью ~ 40%о). Провести измерения по п.п. 6.3.3...6.3.8 для значений температуры раствора, близких к 25 и 35 °C (расчетная скорость звука ~ 1540 и ~ 1560 м/с, соответственно). Занести результаты измерений и расчетов в таблицу 3.

• 6.3.11 Результаты поверки считать положительным, если значения абсолютной погрешности измерений температуры находятся в пределах ±0,05°С, и значения абсолютной погрешности измерений скорости звука в воде находятся в пределах ±0,25 м/с. В противном случае ИПСЗ дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.4 Определение приведенной (к ВП) погрешности измерений избыточного гидростатического давления

• 6.4.1 Извлечь ИПСЗ из рабочей камеры эталона. В программе DataLog Express в настройках провести компенсацию атмосферного давления.

• 6.4.2 Подключить ИПСЗ к эталону избыточного давления (манометр грузопоршневой или калибратор давления) с помощью переходника, для чего один конец переходника подключить к эталону, второй - в резьбовое отверстие (к датчику давления) на корпусе ИПСЗ.

• 6.4.3 Последовательно задавать с помощью эталона давления значения избыточного давления не менее чем в 6 точках, равномерно распределенных в диапазоне измерений, включая 0 и верхний предел диапазона измерений Рвп (Па) (указан в Ваг на корпусе ИПСЗ под разъемом датчика давления, 10 Bar = 1 МПа). Зафиксировать для каждого установленного значения избыточного давления Рэт (Па) показания ИПСЗ Ризм (Па).

Примечание -Давление изменять только от меньшего значения к большему значению.

• 6.4.5 По окончании измерений сбросить давление до нуля, отключить ИПСЗ от эталона давления и с помощью шприца промыть внутреннюю полость датчика давления сначала мягким моющим средством, а затем этиловым спиртом для удаления остатков масла.

• 6.4.6 Для каждого значения избыточного давления рассчитать приведенную (к ВП) погрешность измерений избыточного давления по формуле:

у =       . _100%5                                 (3)

^ВП

• 6.4.7 Результаты поверки считать положительным, если значения приведенной (к ВП) погрешности измерений избыточного гидростатического давления находятся в пределах ±0,05%. В противном случае ИПСЗ дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.5 Проверка цифрового идентификатора ПО

• 6.5.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО.

• 6.5.2 Проверка идентификационных данных ПО:

• 1) запустить на выполнение программу DataLog Express.exe (по умолчанию ярлык «DataLog Express» на рабочем столе);

• 2) в стартовом окне программы (рисунок 1) нажать кнопку «About»;

• 3) в строках «Product Name» и «Version» зафиксировать идентификационное наименование ПО и цифровой код его версии.

• 6.5.4 Результат проверки считать положительными, если идентификационное наименование ПО «DataLog Express» и номер его версии не ниже 0400/7115/11 28/03/2014.

• 7.1 При поверке вести протокол произвольной формы.

• 7.2 Результаты поверки оформить в соответствии с приказом Минпромторга России № 1815 от 02.07.2015.

• 7.3 При положительных результатах поверки знак поверки наносится в свидетельство о поверке в виде оттиска клейма.

• 7.4 При отрицательных результатах поверки ИПСЗ к применению не допускается и на него выдается извещение о непригодности к применению с указанием причин забракования.



  В. Кулак

Начальник отдела ФГБУ «ГНМЦ»

Минобороны России

9
