Методика поверки «ГСОЕИ. Преобразователи давления измерительные РРТ» (ИЦРМ-МП-014-21)

Методика поверки

Тип документа

ГСОЕИ. Преобразователи давления измерительные РРТ

Наименование

ИЦРМ-МП-014-21

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

2021 г.

Государственная система обеспечения единства измерений

Преобразователи давления измерительные РРТ

Методика поверки

ИЦРМ-МП-014-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на преобразователи давления измерительные РРТ (далее - преобразователи), изготавливаемые «Nanjing Wotian Technology Со., Ltd.», и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость преобразователей к ТЭТ 23-2010 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года№ 1339; ТЭТ 101-2011 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 года № 2900; ГЭТ 95-2020 согласно поверочной схеме по ГОСТ 8.187-76.

  • 1.3 Поверка преобразователя должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 3 года.

  • 1.4 Метод, обеспечивающий реализацию методики поверки, - косвенный метод измерений.

  • 1.5 Основные метрологические характеристики преобразователей приведены в таблице 1.

Таблица 1 - Основные метрологические характеристики преобразователей

Условное обозначение модификации преобразователя

Диапазоны преобразований давления

Диапазоны аналоговых выходных сигналов

Пределы допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления, % *

преобразователи избыточного давления

PPT-G-HY-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,25

PPT-G-HY-010-0-10-2-2

от 0 до 1000 кПа (Одо 10 бар)

от 0 до 10 В

±0,25

PPT-G-HY-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,25

PPT-G-HY-100-4-20-2-2

от 0 до 10000 кПа (0 до 100 бар)

от 4 до 20 мА

±0,25

PPT-G-ST-D25-4-20-1-1

от 0 до 250 кПа (0 до 2,5 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-006-0-10-2-2

от 0 до 600 кПа (0 до 6 бар)

от 0 до 10 В

±0,5

PPT-G-ST-006-4-20-1-1

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-010-4-20-1-1

от 0 до 1000 кПа (0 до 10 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-016-0-10-2-2

от 0 до 1600 кПа (0 до 16 бар)

от 0 до 10 В

±0,5

PPT-G-ST-016-4-20-1-1

от 0 до 1600 кПа (Одо 16 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-025-4-20-1-1

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,5

Условное обозначение модификации преобразователя

Диапазоны преобразований давления

Диапазоны аналоговых выходных сигналов

Пределы допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления, % *

PPT-G-ST-100-0-10-2-2

от 0 до 10000 кПа (Одо 100 бар)

от 0 до 10 В

±0,5

PPT-G-ST-100-4-20-2-2

от 0 до 10000 кПа (0 до 100 бар)

от 4 до 20 мА

±0,5

преобразователи а

5солютного давления

PPT-A-HY-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,25

PPT-A-HY-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,25

PPT-A-ST-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

PPT-A-ST-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,5

PPT-A-ST-025-0-10-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 0 до 10 В

±0,5

п

реобразователи диф(

>еренциального давления

PPT-D-ST-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

* Нормирующие значения аналогового выходного сигнала:

-10 В-для преобразователей с унифицированным выходным сигналом напряжения постоянного тока от 0 до 10 В;

-16 мА - для преобразователей с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (20±5) °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые преобразователи и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами аккредитованного в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридического лица и индивидуального предпринимателя, имеющие образование и опыт работы в соответствии с действующим законодательством Российской Федерации и непосредственно осуществляющие поверку средств данного вида измерений.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 3 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Эталоны   избыточного

давления, обеспечивающие соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении давления не более 1:4 в диапазоне измерений избыточного давления от 0 до 10000 кПа

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДИ-160-А0, per. № 58668-14.

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДИВ-350-А0, per. № 58668-14.

Манометр грузопоршневой МП, модификация МП-Д-100, per. №52189-16.

Эталоны   абсолютного

давления, обеспечивающие соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении давления не более 1:3 в диапазоне измерений абсолютного давления от 0 до 2500 кПа

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДА-030-А0, per. № 58668-14.

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДИ-160-А0, per. № 58668-14.

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДИВ-350-АО, per. № 58668-14.

Эталоны   дифференци

ального или избыточного давления, обеспечивающие соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении давления не более 1:3 в диапазоне измерений дифференциального давления от 0 до 600 кПа

Преобразователь давления эталонный ПДЭ-020, ПДЭ-020И, модель ПДЭ-020-ДИВ-350-А0, per. № 58668-14.

Амперметр силы посто-

Мультиметр 3458А, per. № 25900-03.

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

янного тока, обеспечивающие соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении силы постоянного тока не более 1:3 в диапазоне измерений силы постоянного тока от 4 до 20 мА

Вольтметр постоянного тока, обеспечивающие соотношение погрешностей эталонных и рабочих средств измерений при одном и том же значении напряжения постоянного тока не более 1:3 в диапазоне измерений напряжения постоянного тока от 0 до 10 В

Мультиметр 3458А, per. № 25900-03.

Вспомогательные средства поверки

Калибратор избыточного давления с диапазоном воспроизведений избыточного давления от 0 до 600 кПа

Калибратор давления портативный «ЭЛЕМЕР-ПКД-160», модификация «ЭЛЕМЕР-ПКД-160-Н», модель 01, per. № 52356-13.

Помпа избыточного давления с диапазоном воспроизведений избыточного давления от 500 до 3500 кПа

Помпа        давления-

разрежения с диапазоном воспроизведений давления-разрежения от -95 до 0 кПа

Beamex PGC с диапазоном воспроизведений давления от -0,95 до 35 бар.

Средство измерений температуры окружающей среды с абсолютной погрешностью не более ±0,5 °C, относительной влажности окружающей среды с абсолютной погрешность не более ±3 %, в диапазонах измерений в соответствии с пунктом 3.1 настоящей методики поверки.

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. № 32014-11.

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Источник   напряжения

питания постоянного тока с диапазоном воспроизведений напряжения питания от 12 до 36 В

Источник питания постоянного тока GPC, GPR, GPS, PSM, модификация GPR-76030D, per. № 55898-13.

Мера электрического сопротивления постоянному току R = (500±50) Ом

Магазин электрического сопротивления МСР Р4830/1, per. № 4614-74.

Преобразовать интерфейсов RS-232 - USB для связи с персональным компьютером

Преобразовать интерфейсов RS-232 - USB МИГР-05и-2 для связи ПДЭ с ПК.

Персональный компьютер

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением.

Допускается применение аналогичных средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые преобразователи и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь допускается к дальнейшей поверке, если:

  • - внешний вид преобразователя соответствует описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и преобразователь допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, преобразователь к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый преобразователь и на применяемые средства поверки;

  • - выдержать преобразователь в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование

При опробовании проверяется герметичность и работоспособность преобразователей.

  • 8.2.1 Проверка работоспособности осуществляется в следующей последовательности :

  • 1) собрать схему, представленную на рисунке 1 или 2;

Задатчик и (или) эталон давления - Основные и вспомогательные средства поверки в соответствии с таблицей 3.

Преобразователь - Поверяемый преобразователь.

Источник питания - Источник питания постоянного тока GPR-76030D.

Rh - Магазин электрического сопротивления МСР Р4830/1.

А - Мультиметр 3458А (в режиме измерений силы постоянного тока).

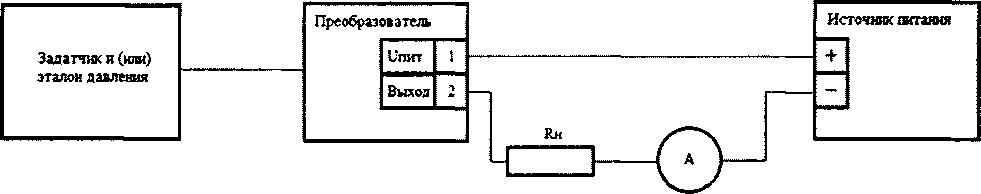

Рисунок 1 - Схема подключений для преобразователей с аналоговым выходным сигналом силы постоянного тока

V - Мультиметр 3458А (в режиме измерений напряжения постоянного тока).

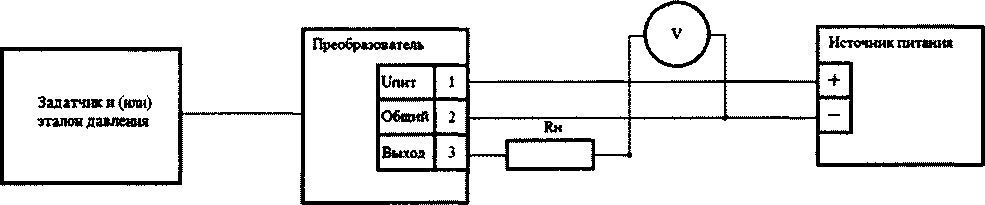

Рисунок 2 - Схема подключений для преобразователей с аналоговым выходным сигналом напряжения постоянного тока

  • 2) заземлить используемые средства поверки в соответствии с указаниями в их эксплуатационной документации;

  • 3) подготовить и включить преобразователь и используемые средства поверки в соответствии с их руководствами по эксплуатации;

  • 4) прогреть преобразователь не менее 5 мин;

  • 5) проверку работоспособности выполнить путем изменения показаний преобразователя при изменении давления, воздействующего на чувствительные элементы преобразователя. При отсутствии давления, показания преобразователя должны соответствовать нулю для преобразователей избыточного давления и дифференциального давления и текущему атмосферному давлению для преобразователя абсолютного давления, с учетом погрешности измерений в зависимости от модификации. При подаче давления показания преобразователя должны изменяться пропорционально величине воздействующего давления.

Результаты проверки работоспособности считать положительными, если выполняются все вышеперечисленные требования.

  • 8.2.2 Проверку герметичности преобразователей проводить в следующей последовательности:

  • 1) собрать схему, представленную на рисунках 1 или 2.

  • 2) при помощи основных средств поверки (из представленных в таблице 3) создать давление, воздействующее на чувствительные элементы преобразователя, в соответствии с таблицей 4.

Таблица 4 - Значения воздействующего давления

Наименование преобразователей

Испытательное давление, % от верхнего предела измерений

Преобразователи избыточного давления

125

Преобразователи абсолютного давления

125

Преобразователи дифференциального давления

100

  • 3) выдержать систему (поверяемый преобразователь - средство поверки) при давлении, указанном в пункте 2) в течении 3 мин;

Результаты проверки герметичности считать положительными, если после трехминутной выдержки системы под давлением, указанном в операции 2), в течение последующих 2 мин в системе не наблюдают падения давления.

9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Определение основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления

Определение основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления проводят с помощью основных средств поверки, представленных в таблице 3, в следующей последовательности:

  • 1) подготовить преобразователь, основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

  • 2) собрать схему, представленную на рисунке 1 для преобразователей с аналоговым выходным сигналом силы постоянного тока и на рисунке 2 для преобразователей с аналоговым выходным сигналом напряжения постоянного тока;

  • 3) подать напряжение питания на поверяемый преобразователь и основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

  • 4) определение основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления производить в пяти точках, равных от 0 до 10 %, от 20 до 30 %, от 45 до 55 %, от 70 до 80 %, от 95 до 100 % от диапазона преобразований.

  • 5) с помощью основных и вспомогательных средств поверки из таблицы 3 установить эталонное значение давления на входе преобразователя, равное от 0 до 10 % от диапазона преобразований;

  • 6) с помощью мультиметра 3458А измерить значение выходного сигнала силы или напряжения постоянного тока преобразователя.

  • 7) повторить пункты 5) - 6) для значений входного давления от 20 до 30 %, от 45 до 65 %, от 70 до 80 % и от 90 до 100 % от диапазона преобразований.

10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 10.1 Основные формулы, используемые при расчетах:

Значение основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления, определяется по формуле:

у = 4Ф»"~ЛР»". 100/                            (1)

где ^факт~ значение силы или напряжения постоянного тока аналогового выходного сигнала, измеренное мультиметром 3458А, мА или В;

Аи - нормирующее значение, равное 10 В для аналогового выходного сигнала напряжения постоянного тока отОдо 10 В и 16 мА для аналогового выходного сигнала силы постоянного тока от 4 до 20 мА;

Лрасч расчетное значение аналогового выходного сигнала силы или напряжения постоянного тока, определяется для линейно-возрастающей зависимости по формуле (2).

АР8СЧ = 1н + (Р - РН)/(РВ - Рн)'(1в - 1Й),                              (2)

где 1н - нижний предел диапазона аналогового выходного сигнала мА (В);

1В - верхний предел диапазона аналогового выходного сигнала мА (В);

Р-значение входного давления, заданное с помощью основного средства поверки, кПа;

Рн- нижний предел диапазона преобразований давления, кПа; Рв - верхний предел диапазона преобразований давления, кПа.

  • 10.2 Преобразователь подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления не превышают пределов допускаемых значений, представленных в таблице 1.

В случае, если полученные значения основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления превышают пределы допускаемых значений, представленные в таблице 1, поверку преобразователя прекращают, результаты поверки признают отрицательными.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки преобразователей подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 11.2 По заявлению владельца преобразователя или лица, представившего его на поверку, положительные результаты поверки (когда преобразователь подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на преобразователь знака поверки, и (или) внесением в паспорт преобразователя записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 11.3 По заявлению владельца преобразователя или лица, представившего его на поверку, отрицательные результаты поверки (когда преобразователь не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт преобразователя соответствующей записи.

  • 11.4 Протоколы поверки преобразователя оформляются по произвольной форме.

Ведущий инженер ООО «ИЦРМ»

П.В. Галыня

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
