Методика поверки «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000» (МП 0880-7-2018)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр
ФГУП «ВНИИР»
ктора по
геститрльдиректора по
• и'/
|£5Й/«28» ноября 2018 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000Методика поверки
МП 0880-7-2018
_____ Кондаков А. В.
;ел.'(843) 272-62-75; 272-54-55
Казань 2018 г.
Предисловие-
1 РАЗРАБОТАНА
ИСПОЛНИТЕЛИ:
-
2 УТВЕРЖДЕНА
Федеральным государственным унитарным предприятием
Всероссийским научно-исследовательским институтом
расходометрии Государственным научным метрологическим центром
(ФГУП «ВНИИР»)
А. В. Кондаков, В. М. Мигранов
ФГУП «ВНИИР» 28 ноября 2018 г.
-
3 ВВЕДЕНА ВПЕРВЫЕ
СОДЕРЖАНИЕ
-
6 Требования к квалификации поверителей и требования безопасности
-
9 Проведение поверки резервуара методом внутренних измерений с
-
10 Обработка результатов измерений и составление градуировочной таблицы ...8
ИНСТРУКЦИЯ
Государственная система обеспечения единства измерений
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000
Методика поверки. МП 0880-7-2018
1 Область применения
Настоящая методика поверки (далее - методика) распространяется на стальные вертикальные цилиндрические теплоизолированные резервуары, номинальной вместимостью 2000 м3 (РВС-2000), предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска при выполнении операции учета нефти и нефтепродукта и устанавливает методику их поверки с применением лазерного-сканирующего устройства.
Межповерочный интервал составляет 5 лет.
2 Нормативные ссылки
В настоящей методике использованы ссылки на следующие стандарты:
ГОСТ 12.0.004—2015 |
Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения |
ГОСТ 12.1.005—88 |
Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны |
ГОСТ 12.4.087—84 |
Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия |
ГОСТ 12.4.137—2001 |
Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия |
ГОСТ 13837—79 |
Динамометры общего назначения. Технические условия |
ГОСТ 7502—98 |
Рулетки измерительные металлические. Технические условия |
ГОСТ 28243—96 |
Пирометры. Общие технические требования |
ГОСТ 30852.0—2002 (МЭК 60079-0:1998) |
Электрооборудование взрывозащищенное. Часть 0. Общие требования |
ГОСТ 30852.9—2002 (МЭК 60079-10:1995) |
Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон |
ГОСТ 30852.11—2002 (МЭК 60079-12:1978) |
Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и |
минимальным воспламеняющим токам
ГОСТ 31385—2016
ГОСТ Р 12.4.310—2016
Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования
3 Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
-
3.1 резервуар стальной вертикальный цилиндрический: Стальной сосуд в виде стоящего цилиндра с днищем, стационарной кровлей или плавающей крышей, применяемый для хранения и измерения объема жидкости.
-
3.2 резервуар стальной вертикальный цилиндрический теплоизолированный: Резервуар стальной вертикальный цилиндрический, наружная поверхность которого покрыта слоем теплоизоляции.
-
3.3 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 15 °C или 20 °C.
Примечания
а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;
б) значение стандартной температуры, которой соответствуют данные в градуировочной таблице, указано на титульном листе.
-
3.4 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.
-
3.5 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.
-
3.6 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.
-
3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.
-
3.8 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.
-
3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.
-
3.10 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.
-
3.11 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего среза измерительного люка или до риски направляющей планки измерительного люка.
-
3.12 эталонная точка резервуара: Верхний срез фланца измерительного люка резервуара или риски на планке измерительного люка резервуара.
-
3.13 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.
-
3.14 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар или рассчитанный.
-
3.15 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.
-
3.16 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.
-
3.17 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.
-
3.18 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.
-
3.19 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.
-
3.20 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.
-
3.21 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.
-
3.22 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.
-
3.23 степень наклона резервуара: Величина г], выражаемая через тангенс угла наклона вертикальной оси резервуара к горизонтальной плоскости, рассчитываемая по формуле
T] = tg£, (1)
где р - угол наклона вертикальной оси резервуара (далее - угол наклона резервуара), в градусах.
-
3.24 лазерный сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.
-
3.25 станция: Точка стояния лазерного сканера во время проведения измерений.
-
3.26 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудования.
-
3.27 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.
-
3.28 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.
-

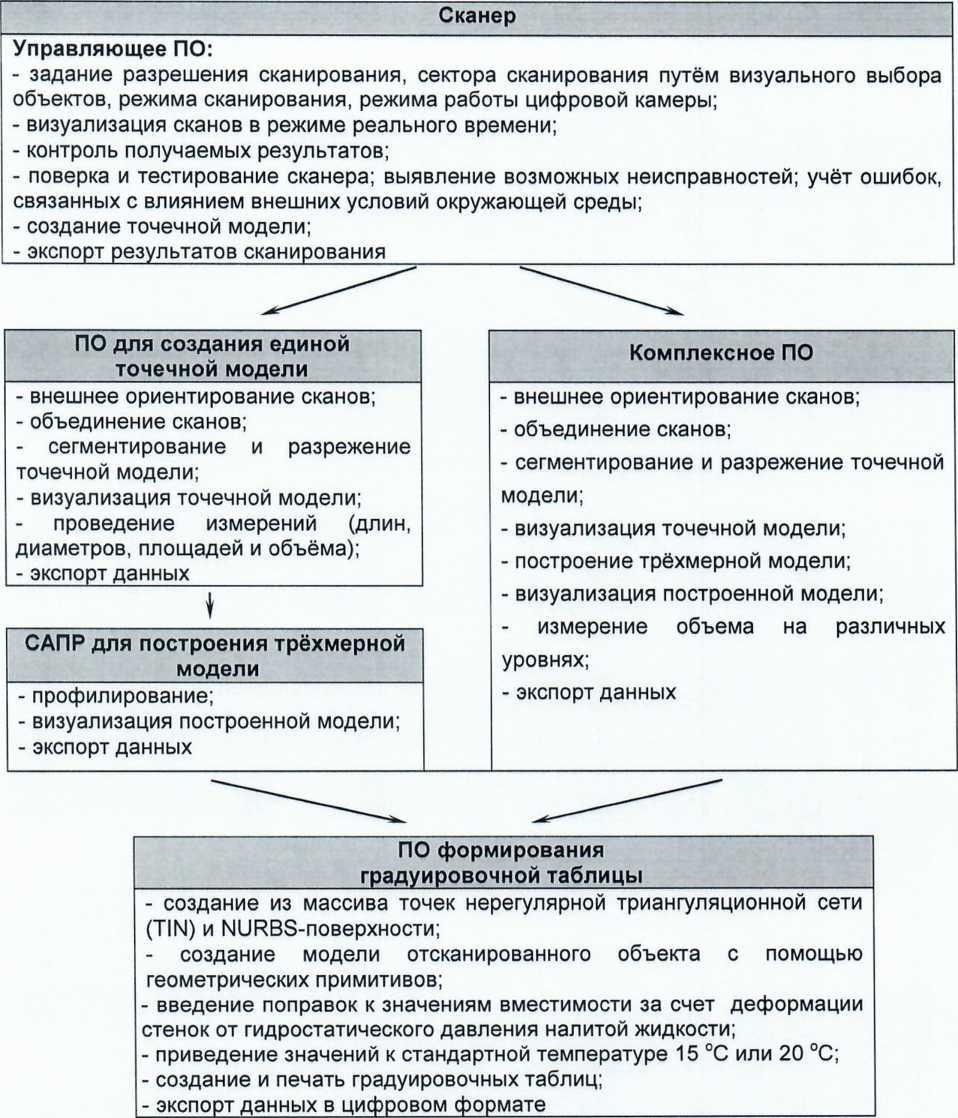

3.29 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).
-
3.30 скан: Визуализированное трехмерное изображение облака точек.
-
3.31 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах (по ГОСТ 19781).
-
3.32 ЗО-моделирование: Построение трехмерной модели объекта по объединенному («сшитому») облаку точек специализированным программным обеспечением.
-
3.33 САПР: Программное обеспечение, реализующее метод трехмерного геометрического проектирования объекта по заданным точкам.
4 Операции поверки
-
4.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).
При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.
-
4.2 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта |
Внешний осмотр |
9.1 |
Измерение базовой высоты резервуара |
9.2 |
Сканирование внутренней полости резервуара |
9.3 |
-
4.3 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в установленном порядке на право проведения поверки.
-
4.4 Поверки резервуара проводят:
-
- первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;
-
- периодическую - по истечении срока интервала между поверками;
-
- внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 %; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования.
5 Средства поверки
-
5.1 При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства:
-
5.1.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502.
-
5.1.2 Сканер лазерный трехмерный SURPHASER 25HSX IR с диапазоном измерений расстояний от 0,4 до 25 м, с допускаемой средней квадратической погрешностью измерения расстояний: ±0,3 мм (до 10 м), с диапазоном сканирования: в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости ±135°; с программой «Cyclone 8.0», устанавливаемой на персональном компьютере, предназначенной для хранения и обработки измеренных данных.
-
5.1.3 Вспомогательные средства:
-
-
1) Программа САПР AutoCAD 16.
-
2) Пирометр с диапазоном измерений температуры от минус 65 °C до плюс 180 °C, показателем визирования не менее 1:50, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ±2 °C.
-
3) Персональный компьютер.
-
5.2 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.
-
5.3 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.
6 Требования к квалификации поверителей и требования безопасности
-
6.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.
-
6.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда.
-
6.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.
-
6.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенную по ГОСТ 12.1.005 и соответствующую гигиеническим нормативам ГН 2.2.5.3532-18.
-
6.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.
-
6.6 Перед началом работ проверяют исправность:
-
- лестниц с поручнями и подножками;
-
- помостов с ограждениями.
7 Условия поверки
При проведении поверки соблюдают следующие условия:
-
7.1 Температура окружающего воздуха:.................................от 5 °C до 35 °C .
-
7.2 Освещенность внутренней полости резервуара, не менее:............... 200 лк.
-
7.3 Относительная влажность воздуха:.......................................не более 95 %.
-
7.4 Атмосферное давление..............................................от 84,0 до 106,7 кПа.
Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа применяемого эталона (далее - средство измерений).
-
7.5 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.
-
7.6 Резервуар при поверке должен быть порожним.
-
7.7 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.
-
7.8 Загазованность в воздухе вблизи или внутри резервуара должна быть не более ПДК вредных веществ, установленных по ГОСТ 12.1.005, и соответствующая гигиеническим нормативам ГН 2.2.5.3532-18 [1].
8 Подготовка к проведению поверки
При подготовке к поверке проводят следующие работы:
-
8.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.
-
8.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.
-
8.3 В сервисном ПО сканера формируют файл проекта записи данных.
-
8.4 Измеряют параметры окружающего воздуха.
-
8.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.
Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.
Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).
-
8.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:
- акт на зачистку резервуара;
-
- заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;
-
- наряд-допуск на проведение работ с повышенной опасностью.
-
9 Проведение поверки резервуара методом внутренних измерений
с применением сканера
9.1 Внешний осмотр
-
9.1.1 При внешнем осмотре резервуара проверяют:
-
- соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);
-
- наличие необходимой арматуры и оборудования;
-
- исправность лестниц и перил;
-
- чистоту внутренней поверхности резервуара.
-
9.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.
-
9.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней сферическую марку (рисунок А. 1).
9.2 Измерение базовой высоты резервуара
-
9.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.
Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).
-
9.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.
Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.
При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.
Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.
Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.
Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.
При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.
При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.
9.3 Сканирование внутренней полости резервуара
При проведении сканирования внутренней полости резервуара проводят следующие операции.
-
9.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.
Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).
-

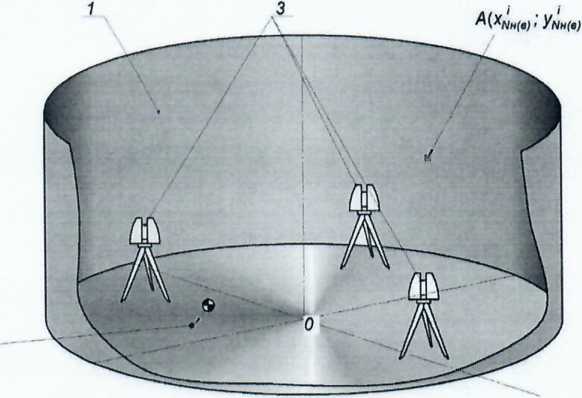

9.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).
Количество станций должно быть не менее трех.
Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).
-
9.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.
-
9.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.
Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.
9.4 Измерения прочих параметров резервуара
При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.
-
9.1 Вносят значение плотности ржх, кг/м3, жидкости, для хранения которой предназначен резервуар (графа 8 таблица Б.2).
-
10 Обработка результатов измерений и составление градуировочной таблицы
10.1 Обработка результатов измерений
-

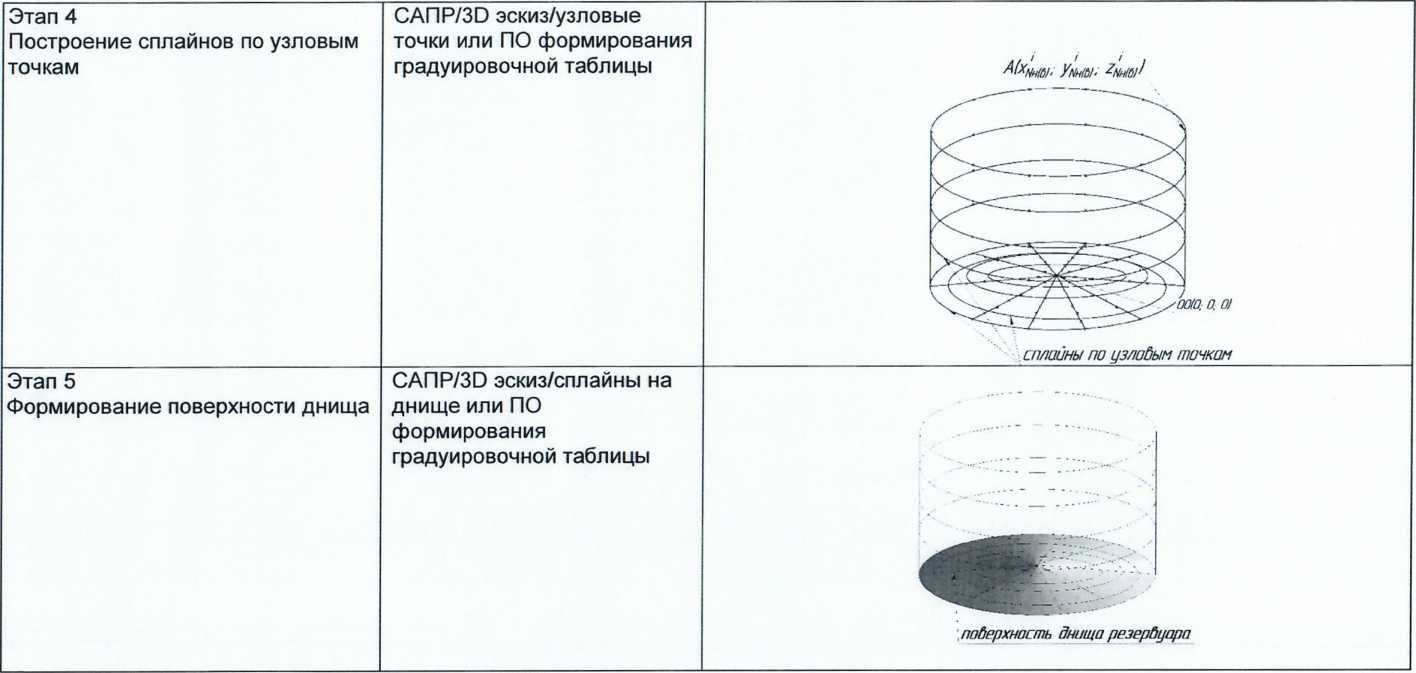

10.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.
-
10.1.3 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.
10.2 Составление градуировочной таблицы резервуара
-
10.2.1 Градуировочную таблицу составляют, с шагом Д/7И = 1 см или шагом Д/7И = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня /-/пр, равного суммарной высоте поясов резервуара.
-
10.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, \/(Н), вычисляют:
-
- при приведении к стандартной температуре 15 °C - по формуле (Д.З);
-
- при приведении к стандартной температуре 20 °C - по формуле (Д.4).
Примечания
-
1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;
-
2 Значение температуры указано на титульном листе градуировочной таблицы.
-
10.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.
-
10.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Нмп, соответствующего высоте «мертвой» полости.
-
10.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.
-
10.2.6 Обработку результатов измерений проводят с помощью программного обеспечения.
-
10.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Е, который является исходным документом для расчета градуировочной таблицы.
11 Оформление результатов поверки
-
11.1 Результаты поверки резервуара оформляют свидетельством о поверке.
-
11.2 К свидетельству о поверке прикладывают:
а) градуировочную таблицу;
б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);
в) эскиз резервуара.
-
11.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.
Протокол подписывает поверитель.
Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.
-
11.4 Градуировочную таблицу утверждает руководитель (уполномоченное лицо) организации, аккредитованной на право проведения поверки.
ПРИЛОЖЕНИЕ А
(справочное)
Измерительный люк
Измерительная рулетка с грузом
У | ||
1 | ||
1 |
место установки сферической марки | |
Г ----------------------------------л........... .... |
точка касания днища грузом рулетки днище резервуара
Рисунок А.1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера
2
1 - внутренняя полость резервуара; 2 - точка установки сферической марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки
Рисунок А.2 - Схема сканирования внутренней полости резервуара
ПРИЛОЖЕНИЕ Б
(обязательное)
ПРОТОКОЛ измерений параметров резервуара
Таблица Б.1- Общие данные
Код документа |
Регистрационный номер |
Дата |
Основание для проведения поверки | ||
число |
месяц |
год | |||
1 |
2 |
3 |
4 |
5 |
6 |
Первичная, периодическая, внеочередная |
Продолжение таблицы Б.1
Место проведения |
Рабочие эталоны и вспомогательные средства |
7 |
8 |
Окончание таблицы Б.1
Резервуар | ||
Тип |
Номер |
Погрешность определения вместимости резервуара, % |
9 |
10 |
11 |
Таблица Б.2- Условия проведения измерений и параметры резервуара
Температура, °C |
Загазованность, мг/м3 | |||
воздуха |
стенки резервуара | |||
хтах £Р |
zmin £Р | |||
1 |
2 |
3 |
4 |
5 |
окончание таблицы Б.2
Влажность воздуха, % |
Материал стенки резервуара |
Плотность хранимой жидкости ржх ,кг/м3 |
6 |
7 |
8 |
Таблица Б.З- Базовая высота резервуара В миллиметрах
Точка измерения базовой высоты Нб |
Номер измерения | |
1 |
2 | |
Риска измерительного люка | ||
Верхний срез измерительного люка |
Должность
Подпись Инициалы, фамилия
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Форма акта измерений базовой высоты резервуара
УТВЕРЖДАЮ
Руководитель предприятия - владельца
резервуара (директор, гл. инженер)
АКТ
измерений базовой высоты резервуара
от «____»_____________20__г.
Составлен в том, что комиссия, назначенная приказом по_________________________
наименование
_______________________________________, в составе председателя_________________
предприятия - владельца резервуара
_________________________________________и членов:________________________________
инициалы, фамилия инициалы, фамилии
провела контрольные измерения базовой высоты резервуара стального вертикального
цилиндрического теплоизолированного РВС-________№______________
при температуре окружающего воздуха_______________°C.
Измерения проведены рулеткой типа______________№____________со сроком
действия поверки до «___»____________20__г.
Результаты измерений представлены в таблице 1.
Таблица! В миллиметрах
Базовая высота резервуара |
Уровень жидкости в резервуаре | |
Среднее арифметическое значение результатов двух измерений (/7б)к |
Значение базовой высоты, установленное при поверке резервуара (/-/б)п | |
1 |
2 |
3 |
Относительное изменение базовой высоты резервуара 5б , %, вычисляют по формуле
• 100, где значения величин (нб )к, (Нб) , приведены в 1-й, 2-й графах.
Вывод - требуется (не требуется) внеочередная поверка резервуара.
Председатель комиссии
ПОДПИСЬ
инициалы, фамилия
Члены комиссии:
подпись |
инициалы, фамилия |
подпись |
инициалы, фамилия |
ПРИЛОЖЕНИЕ Г
(обязательное)
Форма титульного листа градуировочной таблицы и форма градуировочной таблицы
Г.1 Форма титульного листа градуировочной таблицы1
Приложение к свидетельству о поверке №___________
УТВЕРЖДАЮ
«____»_______________201_ г.
ГРАДУИРОВОЧНАЯ ТАБЛИЦА
на резервуар стальной вертикальный цилиндрический теплоизолированный
РВС_________ №______________
О рган иза ция____________________________________________________
Данные соответствуют стандартной температуре 15 °C (20 °C)
(ненужное удалить)
Погрешность определения вместимости___%
Срок очередной поверки__________________________
Поверитель
подпись
м.п. _______________________должность, инициалы, фамилия
Г.2 Форма градуировочной таблицы резервуара1)
Лист___из_______
Организация______________________
Резервуар №______________________
Место расположения_______________
Таблица Г.1- Посантиметровая вместимость поясов резервуара
Уровень наполнения, см |
Вместимость, м3 |
Средний коэффициент вместимости, м3/мм |
Уровень наполнения, см |
Вместимость, м3 |
Средний коэффициент вместимости, м3/мм |
«мп |
Н,+1 | ||||
Нмп + 1 | |||||
Нмп * 2 | |||||
Н,- |
ПРИЛОЖЕНИЕ Д
(обязательное)
Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)
Таблица Д.1
Наименование этапа |
Объект реализации/режим/параметры |
Результат | |
Этап 1 внешнее ориентирование сканов; - объединение сканов; |
ПО для создания единой точечной модели |
Z А2(Ха2; Ya2' pl. - — Аз(Хаз; Ya3, Za3J Ч------. //7 ■ w L-J • | |
Этап 2
|
ПО для создания единой точечной модели |
Yq; Zo) Z yW' x x X | |
Этап 3 создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности |
САПР/ЗО эскиз/узловые точки или ПО формирования градуировочной таблицы |
^/uu- Угнан ' ^77 / ^\':'ZZZZoon a a сплайны no узлобым точкам |
продолжение таблицы Д.1
продолжение таблицы Д.1
Этап 6 Формирование поверхности стенки резервуара по поясам |
САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы | ||||||
Л""" |
оа | ||||||
поверхность стенки резерву^ | |||||||
Этап 7 Формирование плоскости А и плоскости начала отсчета |
САПР/ЗО модель или ПО формирования градуировочной таблицы |
С X ОС |
X > *>' X | ||||
< V X И 'W J |
/ | ||||||
ex |
' /< / плоскость начала отсчета точка касания днища грузом рулетки плоскость А |
ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-2000. МЕТОДИКА ПОВЕРКИ
МП 0880-7-2018
продолжение таблицы Д.1
Этап 8
Моделирование внутренних деталей
САПР/ЗЭ модель/параметры внутренних деталей или ПО формирования градуировочной таблицы
Ьнутренняя деталь;
Этап 9
Измерение объема «мертвой» полости
САПР/ЗО модель/сечение плоскостью на уровне высоты «мертвой» полости параллельной плоскости начала отсчета
Этап 10
Измерения посантиметровой вместимости резервуара
ПО формирования градуировочной таблицы
Этап 11
Внесение поправки от деформации стенок к вместимости при стандартной температуре
Формула (Д.1) или ПО формирования градуировочной таблицы
Значение поправки от деформации стенок к вместимости при стандартной температуре
окончание таблицы Д.1
Этап 12 Приведение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C |
Формулы (Д.З) или (Д.4) соответственно, или ПО формирования градуировочной таблицы |
Приведенное значение посантиметровой вместимости к стандартной температуре 15 °C или 20 °C |
Этап 13 Формирование градуировочной таблицы и протокола измерений |
ПО формирования градуировочной таблицы |
Оформленная градуировочная таблица с протоколом измерений |
Д.2 Вычисление поправки к вместимости за счет гидростатического давления
Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости Д\/г/ при наполнении к-го пояса вычисляют по формуле
(Д.1)
где Н^, 51 - высота уровня и толщина стенки первого пояса;
/7^, <ок I- высота уровня и толщина к-го вышестоящего пояса;
к - номер наполненного пояса;
Д2 - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле
(Д-2)
где g - ускорение свободного падения, м/с2 (д = 9,8066 м/с2);
рж х - плотность хранимой жидкости, (графа 3 таблица Б.5);
- внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;
Е - модуль упругости материала, Па, (для стали Е = 2,1 • 1011 Па).
Д.З Вычисление вместимости резервуара
Д.3.1 Вместимость резервуара V(H) , приведенную:
-
- к стандартной температуре 15 °C вычисляют по формуле
l/(H)'=V’f[l + 2aCT(15-fCT)];
(Д.З)
(Д-4)
-
- к стандартной температуре 20 °C вычисляют по формуле
'/(H)"=V'f[l + 2aCT(20-tCT)],
где fCT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);
аст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10‘6 1/°С.
ПРИЛОЖЕНИЕ Е
(справочное)
Форма журнала обработки результатов измерений
ЖУРНАЛ
обработки результатов измерений
(должность)
(ПОДПИСЬ)
(расшифровка)
Е.1 Вычисление внутренних диаметров и высот поясов
Таблица Е.1- Вычисление внутренних диаметров В миллиметрах
№ пояса |
г\к Диаметры поясов D, |
Высота пояса Н, | |
1 | |||
2 | |||
к | |||
Е.2 Вычисление параметров резервуара
Таблица Е.2 - Вычисление параметров резервуара
Наименование параметра |
Вычисление (значение) параметра |
№ формулы |
Степень наклона л . | ||
Вычисление угла направления наклона резервуара ф,град | ||
Базовая высота /7б, мм | ||
Высота исходного уровня /7И , мм | ||
Исходный уровень Ни , мм | ||
Высота точки касания днища грузом рулетки с учетом наклона резервуара Гл, мм | ||
Высота «мертвой» полости Нмп, мм | ||
Вместимость «мертвой» полости \/мп, м3 |
Вычисление провел
201 г.
ПРИЛОЖЕНИЕ Ж
(обязательное)
Требования к точности измерений параметров резервуара
Ж.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице Ж. 1.
Таблица Ж.1
Наименование параметра |
Пределы допускаемой погрешности измерений параметров резервуаров |
Диаметр, % |
± 0,022 |
Высота пояса, мм |
±5 |
Измерение расстояний, мм |
±5 |
Температура стенки резервуара, °C |
±2 |
Объем внутренних деталей, м3 |
± (0,005 - 0,025) |
Ж.2 Погрешность определения вместимости резервуаров РВС-2000, при соблюдении требований таблицы Ж.1, находится в пределах ± 0,20 %.
БИБЛИОГРАФИЯ
[1] Гигиенические нормативы
ГН 2.2.5.3532-18
Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден
Постановлением Главного
государственного санитарного врача РФ от 13.02.2018 г. № 25
ФГУП «ВНИИР»
Страница 25 из 25
Форма титульного листа не подлежит изменению
1> Форма градуировочной таблицы не подлежит изменению
